机械设计题库(含答案)---3

练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。

a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。

10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。

机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。

2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

3、联轴器和离合器可联接两轴，使其一同回转。

机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。

6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为失效。

8、带传动的失效形式主要有带的疲劳破坏和打滑。

9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用偶数链节。

11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。

12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。

13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。

16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。

17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。

20、按用途的不同，链传动分为传动链、起重链和牵引链。

21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。

22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。

一、选择题：1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为( B )A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2.循环特性r=－1的变应力是(A ）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静3.普通平键联接强度校核的内容主要是(A)。

A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核； D．校核磨损。

4.半圆键联接当采用双键时两键应 D 布置。

Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( D )A．拉力 B.扭矩C．压力 D.拉力和扭矩1. 普通平键联接传递动力是靠_____。

( B )(A)两侧面的摩擦力；(B)两侧面的挤压力；(C) 上下面的挤压力；(D)上下面的摩擦力。

2. 在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是 ( B )（A）增大Cb，减小Cm （B）减小Cb．增大Cm（C）增大Cb和Cm（ D）减小Cb和Cm （应尽量小）3. 带传动中最大应力发生在（ B ）（A）紧边与大带轮接触处；（B）紧边与小带轮接触处；（C）松边与小带轮接触处；（D）松边与大带轮接触处。

4. 带在工作时产生弹性滑动，是由于。

（ C ）（A）带不是绝对挠性件；（B）带与带轮间的摩擦系数偏低；（C）带的紧边与松边拉力不等；（D）带绕过带轮产生离心力。

5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是—。

( A ) （A）避免螺栓受附加弯曲应力作用（B）便于安装（C）为安置防松装置6. 选取V带型号，主要取决于。

( D )（A）带的线速度（ B）带的紧边拉力（ C）带的有效拉力（D）带传递的功率和小带轮转速7. 同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的而不能提高轴的。

二、填空题16．槽轮机构的主要参数是和 ;17．机械速度的波动可分为和两类;18．轴向尺寸较大的回转件,应进行平衡,平衡时要选择个回转平面;19．当一对齿轮的材料、齿数比一定时,影响齿面接触强度的几何尺寸参数主要是和 ;20．直齿圆柱齿轮作接触强度计算时,取处的接触应力为计算依据,其载荷由对轮齿承担;制作的蜗轮,承载能力取决21．蜗杆传动作接触强度计算时,铝铁青铜ZCuAl10Fe3于抗制作的蜗轮,承载能力取决于抗能力；锡青铜ZCuSn10P1能力;22．若带传动的初拉力一定,增大和都可提高带传动的极限摩擦力;23．滚子链传动中,链的链速是常数,而其链速是变化的;24．轴如按受载性质区分,主要受的轴为心轴,主要受的轴为传动轴;25．非液体摩擦滑动轴承进行工作能力计算时,为了防止过度磨损,必须使；而为了防止过热必须使 ;16．槽数z 拨盘圆销数K 17. 周期性非周期性或中心距a 齿宽b18．动两 19. 分度圆直径d120. 节点一21. 胶合点蚀22．包角α摩擦系数23. 平均1瞬时24．弯矩扭矩25. [][]υυpp≤≤pp三、分析题26．图1所示链铰四杆机构中,各构件的长度为a=250mm,b=650mm, C=450mm,d=550mm;试问：该机构是哪种铰链四杆机构,并说明理由;图1最短杆与最长杆长度之和250+650小于其余两杆长度之和450+550,满足存在曲柄的必要条件,且最短杆为连架杆; 故该铰链四杆机构为曲柄摇杆机构;27． 图2所示展开式二级斜齿圆柱齿轮传动,I 轴为输入轴,已知小齿轮1的转向n 1和齿轮1、2的轮齿旋向如图所示;为使中间轴II 所受的轴向力可抵消一部分,试确定斜齿轮3的轮齿旋向,并在图上标出齿轮2、3所受的圆周力F t2、F t3力F a2、F a3的方向;垂直纸面的力,向纸内画稍,向纸外画⊙27．答案参见第27题答案图斜齿轮3、4的轮齿旋向Ft2、Fa2、Ft3、Fa3的方向四、计算题 28． 计算图3所示机构的自由度若图中含有复合铰链、局部自由度和虚约束等情况时,应具体指出;图3解 E 、F 处之一为虚约束29． 一对标准渐开线直齿圆柱齿轮外啮合传动,已知标准中心距a =160mm,传动比i 12=3,大齿轮齿数Z 2=60,齿顶高系数h a =1,径向间隙系数C =,分度圆压力角a =20°.试求出：1齿轮的模数m ,小齿轮1的分度圆半径r 1;基圆半径r b1;分度圆上的齿厚S ;2若实际安装中心距a =164mm 时,计算啮合角a ,及小齿轮的节圆半径r 1解1小齿轮齿数 2036021===i z z 模数 mm z z a m 460201602221=+⨯=+=分度圆半径 mm mz r 40220421=⨯==基圆半径 mm r r b 59.3720cos 40cos 11=︒==α分度圆齿厚 mm m s 28.62414.32=⨯==π 29168.020cos 160cos cos ='︒='='a a ααα ︒='54.23α 节圆半径︒='='54.23cos /59.37cos /11αb r r =或mm i a r 00.413116411=+=+'=' 30. 已知图4所示轮系中各齿轮的齿数为：Z 1=20,Z 2=30,Z 3=80,Z 4=25,Z 5=50;求轮系的传动比i 15;解 该轮系为混合轮系;由齿轮1、2、3和转臂H 组成行星轮系,齿轮3固定,03=ω;则 42080133113-=-=-=--=z z i H H H ωωωω 得511==HH i ωω 由题图知 51144==∴=H H i i ωω由题图轮4、5组成定轴轮系,则五、作图题33．已知一对心直动尖顶移动从动件盘形凸轮机构如图7所示,凸轮为以B 点为中心的圆盘,A 点为其回转中心;试用作图法画出：1凸轮的基圆和基圆半径r 0;2 凸轮机构的从动件尖顶在图示位置C 点与凸轮接触时,从动件的位移S ；3从动件尖顶在图示C 点和D 点接触时压力角α;答案见第33题答案图;基圆和基圆半径r 0从动件在C 点接触时位移s在C 点和D 点接触时压力角α六、结构改错题34．在图8上直接改正轴系结构的错误;齿轮传动油润滑,滚动轴承脂润滑,轴端安装V 带轮①应画出键；②去掉套筒,画出定位轴肩； ③画出密封件； ④轴承改为面对面正安装；⑤缩短装齿轮的轴段长度；⑥键长应短于轮毂长度； ⑦左右两轴承内侧加档油环； ⑧左右两轴承盖与箱体间加垫片;机械设计基础试卷 2一、选择题;1．在曲柄摇杆机构中,为提高机构的传力性能,应该A ．增大传动角γ B. 减小传动角γC ．增大压力角α D. 减小极位夹角θ2．渐开线标准齿轮的根切现象,发生在A ．模数较大时 B. 模数较小时C ．齿轮较少时 D. 齿数较多时 3．斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式,应该是A ．m n =m t sin β B. m n =m t /cos βC ．m n =m t cos β D. m n =m t cos α 4．调节周期性速度波动的方法是在机械中加一个飞轮,其作用是使A ．机械运转速度的波动可以消除B ．机械运转速度的波动可以减小C ．机械运转的平均角速度ωm 可以减小D ．机械运转的平均角速度ωm 可以增大 5．动平衡的条件是,回转件中各个质量产生的A ．离心力的合力等于零B ．离心力的合力和合力偶矩均等于零C ．离心力的合力偶矩等于零D. 离心力的合力和合力偶矩均不等于零6．仅受预紧力F ˊ作用的紧螺栓联接,其螺栓的计算应力σca =ˊ/214d ,将拉应力增大30%的原因是考虑A ．安装时可能产生的偏心载荷B ．载荷可能有波动C ．拉伸和扭转的复合作用D ．螺栓材料的机械性能不稳定7．在一般工作条件下,齿面硬度HB ≤350的闭式钢制齿轮传动,通常的主要失效形式为A ．轮齿疲劳折断 B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形8．齿轮传动中,轮齿的齿面疲劳点蚀,通常首先发生在A ．齿顶部分 B. 靠近节线的齿顶部分C ．齿根部分 D. 靠近节线的齿根部分9．标准斜齿圆柱齿轮传动中,查取齿形系数Y F 数值时,应按A ．法面模数m n B. 齿宽bC. 实际齿数ZD. 当量齿数x U10. 普通圆柱蜗杆分度圆直径的计算式是A ．d 1=m a1q B. d 1=m n qC. d 1=m a1z 1D. d 1=m n z 111. 带传动在工作时产生弹性滑动,是由于A ．包角α太小 B. 初拉力F 0太小C ．紧边与松边拉力不等 D. 传动过载1. A二、填空题 17．在铰链四杆机构中,存在曲柄的必要条件是和 ;18．在设计凸轮机构时,凸轮基圆半径取得越 ,所设计的机构越紧凑,但是压力角 ,使机构的工作情况变坏;19．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮和必须分别相等;20．斜齿圆柱齿轮的标准模数是;直齿圆锥齿轮的标准模数是 ;21．平键的截面尺寸应按从键的标准中查取,键的长度L可参照从标准中选取;必要时应进行强度校核;22．对一般精度的直齿圆柱齿轮传动作弯曲强度计算时,将轮齿看作 ,并假定全部载荷作用于 ;24．普通V带传动的设计准则是,保证带以及具有一定的 ; 24．按照滑动轴承工作时的摩擦状态,可分为滑动轴承和滑动轴承两种主要类型;17．最短杆与最长杆长度之和小于或等于其余两杆长度之和18．小增大19. 模数压力角20．法面模数m n大端模数m 21．轴径d轮毂长度22. 悬臂梁齿顶 23．不打滑疲劳寿命 24. 非液体摩擦液体摩擦三、分析题25．图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置,蜗杆为主动件,若蜗杆1的转动方向如图中n1所示,蜗杆齿的螺旋线方向为右旋;试分析：1为使中间轴I所受的轴向力能抵消一部分,确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向；2在图1的主视图上,画出蜗轮2的圆周力F t2、径向力F r2和斜齿轮3的圆周力F t3、径向力F r3的方向：在左视图上画出蜗轮2的轴向力F a2和斜齿轮3的轴向力F a3方向;答案见第25题答案图;1蜗轮2、齿轮3、齿轮4的旋向2F a2、F a3的方向3F r2、F t2、F r3、F t3的方向27．一对渐开线标准圆柱直齿轮外啮合传动,已知齿轮的齿数Z1=30,Z2=40,分度圆压力角20α°,齿顶高系数*a h=1,径向间隙系数C=,标准中心距a=140mm;试求出：齿=轮的模数m；两个齿轮的分度圆半径r1、r2;基圆半径r b1、r b2;齿顶圆半径r a1、r a2;解 ),(221z z m a +=∴ 模数 mm z z a m 440301402221=+⨯=+=分度圆半径 mm mz r 602304211=⨯== 基圆半径 mm r r b 382.5620cos 60cos 11=︒⋅==α齿顶圆半径 mm m h r r a a 644160*11=⨯+=+=28． 已知图3所示轮系中各齿轮的齿数为：Z 1=20,Z 2=40,2z '=20, Z 3=80;试求轮系的传动比i 1H ;解 1213231z z z z H H =--ωωωω ∴ i 1H =9六、结构改错题32．在图6上直接改正轴系结构的错语;轴端安装联轴器①应画出垫片；②应画出定位轴套,并将装齿轮的轴段长度缩短；③应画出键；④应降低轴肩高度,便于拆卸轴承；⑤画出轴径变化,减小轴承装配长度；⑥画出密封件；⑦画出联轴器定位轴肩；⑧键长应改为短于轮毂长度；机械设计基础试卷3一、选择题共30分、每小题2分2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则 C ;A 、提高了轮齿的弯曲强度B 、提高了齿面的接触强度C 、降低了轮齿的弯曲强度D 、降低了齿面的接触强度4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带C ;A ．进入大带轮处B ．离开大带轮处C. 进入小带轮处 D ．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排顺序以方案A 为好;A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于 C ;A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接类型应是A ;A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要失效形式为 B ;A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承,验算]pv 是为了防止轴承 B ;[pvA. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用A ;A．两端固定 B．两端游动C．一端固定一端游动 D．A,B,C均可以12、工作时承受弯矩并传递转矩的轴称为 B ;A、转动心轴B、转轴C、传动轴D、固定心轴13、普通平键的主要失效是 A ;A．工作面被压溃或键被剪断 B．工作面产生胶合破坏C. 工作面产生过度磨损 D．键被弯曲折断14、带传动产生弹性滑动的原因是由于 D ;A、带不是绝对挠性体B、带与带轮间的摩擦系数偏低C、带绕过带轮时产生离心力D、带的紧边与松边拉力不等二、标准件3、根据下面所给出的轴承代号,指出下面轴承相应的类型、尺寸系列、内径、公差等级和游隙组别;16308/C3 27214B 330213/P46308/ C3—表示内径为40mm,03尺寸系列的深沟球轴承,0级公差,3组游隙;7214B —表示内径为70mm,02尺寸系列的角接触球轴承接触角为40,0级公差,0组游隙;30213/ P4—表示内径为65mm,02尺寸系列的圆锥滚子轴承,4级公差,0组游隙;四、分析题图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统;已知：Ⅰ轴为输入轴,转向如图所示;（1） 在下图中标出各轮转向;为使2、3两轮的轴向力方向相反,确定并在图中标出3、4两轮的螺旋线方向;（2） 在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方向;六、结构题 下图为斜齿轮、轴、轴承组合结构图;齿轮用油润滑,轴承用脂润滑,指出该结构设计的错误;要求：1、左、右两边轴承端盖均无调整垫片2、左边轴承内圈固定错误,轴肩高过内圈高度3、键过长4、齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm5、套筒高度高过右边轴承内圈的高度6、 右边轴承端盖与轴要留有间歇7、右边轴承端盖与轴间要有密封圈7、 和右端轴承相配合的轴端作成阶梯轴,便于装拆9、两端的轴承要设有挡油环10、联轴器没有周向定位;机械设计基础试题七答案一 、填空1、渐开线标准直齿圆柱齿轮传动,正确啮合条件是模数相等,压力角相等;2、凸轮机构的种类繁多,按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮;3、 V 带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置;4、齿轮的加工方法很多,按其加工原理的不同,可分为 范成法和 仿形法;5、平面四杆机构中,若各杆长度分别为a=30,b=50,c=80,d=90,当以a 为机架,则该四杆机构为 双曲柄机构;1各轴转向如图所示;2 3轮左旋,4轮右旋;3 2、3两轮的各分力方向下图所示;6、凸轮机构从动杆的运动规律,是由凸轮轮廓曲线所决定的;7、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为__拉断 ;二、单项选择题1、一对齿轮啮合时 , 两齿轮的 c 始终相切A分度圆 B 基圆 C 节圆 D 齿根圆2、一般来说, a 更能承受冲击,但不太适合于较高的转速下工作;A 滚子轴承B 球轴承C 向心轴承D 推力轴承3、四杆机构处于死点时,其传动角γ为A ;A0° B90° Cγ>90° D0°<γ<90°4、一个齿轮上的圆有 b ;A齿顶圆和齿根圆 B齿顶圆,分度圆,基圆和齿根圆C齿顶圆,分度圆,基圆,节圆,齿根圆 D分度圆,基圆和齿根7、当两轴距离较远,且要求传动比准确,宜采用 ;A 带传动 B一对齿轮传动 C 轮系传动 D螺纹传动9、螺纹的a 被称为公称直径;A 大径 B小径 C 中径 D半径10、一对能满足齿廓啮合基本定律的齿廓曲线称为 D ;A 齿轮线B 齿廓线 C渐开线 D共轭齿廓B 11、在摩擦带传动中是带传动不能保证准确传动比的原因,并且是不可避免的;A 带的打滑B 带的弹性滑动C 带的老化D带的磨损13、凸轮轮廓与从动件之间的可动连接是 B;A转动副B 高副 C 移动副D可能是高副也可能是低副14、最常用的传动螺纹类型是 c ;A普通螺纹B 矩形螺纹C 梯形螺纹D锯齿形螺纹16、有两杆,一为圆截面,一为正方形截面,若两杆材料,横截面积及所受载荷相同,长度不同,则两杆的 c 不同;A轴向正应力σB 轴向线应变εC 轴向伸长△lD横向线应变20、使渐开线齿廓得以广泛应用的主要原因之一是 A ;A中心距可分性 B齿轮啮合重合度大于1 C啮合角为一定值D啮合线过两齿轮基圆公切线21、V带传动属于__B__;A电传动 B 摩擦传动 C液压传动 D啮合传动23、普通V带按截面尺寸由小到大分为__D__七种;AG F C D E B A B E B C B A Z Y C A B C D E F G DY Z A B C D E24、闭式传动软齿面齿轮的主要失效形式是 b ;A齿面胶合B 齿面点蚀C 齿根折断D齿面磨损25、一对啮合传动齿轮的材料应 A ;A小齿轮材料力学性能略好B 相同 C 大、小齿轮材料不同D大齿轮材料力学性能略好27、凸轮机构的从动件作等加速等减速运动规律,对机构造成 b ;A刚性冲击B 柔性冲击C 无冲击D内冲击29、齿轮正变位可以 d ;A提高齿轮传动的重合度B 提高从动齿轮转速C 改变齿廓形状D提高其承载能力30、一对齿轮连续传动的条件是 B ;A模数相等 B 重合度大于1 C压力角相等 D传动比恒定31、在曲柄摇杆机构中,当曲柄为原动件,摇杆为从动件时,可将 B ;A转动变为往复移动 B 连续转动变为往复摆动C 往复移动变为转动D往复摆动变为连续转动32、组成凸轮机构的基本构件有A ;A3个B 2个 C 5个D4个33、如图所示该机构是 A ;（A）平底移动从动件盘形凸轮机构（B）曲柄滑块机构（C）滚子直动从动件盘形凸轮机构（D）偏心轮机构（E）34、如图所示凸轮机构的推程运动角是 A;（A）120°（B）110°（C）70°（D）40°35、理论上,标准直齿圆柱齿轮不产生根切的最小齿数是 c ;AZmin ＝14 B Zmin＝24 C Zmin＝17 DZmin＝2136、确定平行轴定轴轮系传动比符号的方法为 c ;A只可用－1m确定B 只可用画箭头方法确定C 既可用－1m确定也可用画箭头方法确定D用画箭头方法确定B37、凸轮机构中从动件的推程采用等速运动规律时,在会发生刚性冲击; （A）推程的全过程B 推程开始瞬时C 远休止时D推程的中点38、一圆轴用低碳钢材料制作,若抗扭强度不够,则 c 对于提高其强度较为有效;A改用合金钢材料B 改用铸铁C 增加圆轴直径,且改用空心圆截面D减小轴的长度39、如图所示凸轮机构中, c 从动件的摩擦损失小且传力性能好;（A）图a（B）图b（C）图c40、带传动采用张紧轮的目的是___A_A 调整带的张紧力B 提高带的寿命C 减轻带的弹性滑动D 提高带的承载能力2、滚动轴承代号“6215”的含义是 深沟球轴承, 直径系列2 ,内径75mm;四、综合题共40分1、 图示轮系,已知Z 1=18、Z 2=20、Z 2'=25、Z 3=25、Z 3'=2右,当a 轴旋转100圈时,b轴转圈,求Z 4=8分i16=2025z 4/18252=100/ z 4=40。

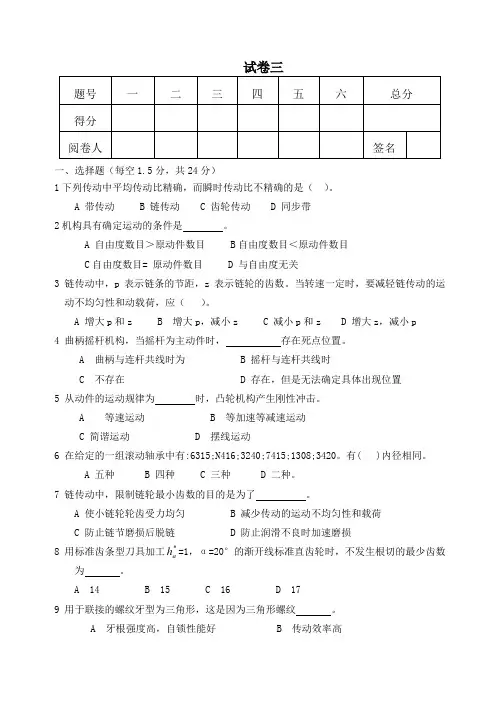

试卷三一、选择题（每空1.5分，共24分）1下列传动中平均传动比精确，而瞬时传动比不精确的是（）。

A 带传动B 链传动C 齿轮传动D 同步带2机构具有确定运动的条件是。

A 自由度数目＞原动件数目 B自由度数目＜原动件数目C自由度数目= 原动件数目 D 与自由度无关3 链传动中，p表示链条的节距，z表示链轮的齿数。

当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。

A 增大p和zB 增大p，减小zC 减小p和zD 增大z，减小p4 曲柄摇杆机构，当摇杆为主动件时，存在死点位置。

A 曲柄与连杆共线时为B 摇杆与连杆共线时C 不存在D 存在，但是无法确定具体出现位置5 从动件的运动规律为时，凸轮机构产生刚性冲击。

A 等速运动B 等加速等减速运动C 简谐运动D 摆线运动6 在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。

有( )内径相同。

A 五种B 四种C 三种D 二种。

7 链传动中，限制链轮最小齿数的目的是为了。

A 使小链轮轮齿受力均匀B 减少传动的运动不均匀性和载荷C 防止链节磨损后脱链D 防止润滑不良时加速磨损h=1，α=20°的渐开线标准直齿轮时，不发生根切的最少齿数8 用标准齿条型刀具加工*a为。

A 14B 15C 16D 179 用于联接的螺纹牙型为三角形，这是因为三角形螺纹。

A 牙根强度高，自锁性能好B 传动效率高C 防振性能好D 自锁性能差10 有一对标准直齿圆柱齿轮，m1=1mm，z1=20，m2=3mm，z2=50，可以______。

A 用同一把指状铣刀加工B 用同一把滚刀加工C A、B两种说法都对D A、B两种说法都错11 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定12 自行车当中大链轮的轴是______。

A心轴 B转轴 C传动轴 D挠性轴13 键的剖面尺寸通常是根据按标准选择。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

机械设计习题第一章机械设计概述思考题1.1 一部完整的机器由哪几部分组成?1.2 设计机器时应满足哪些基本要求?1.3 设计机械零件时应满足哪些基本要求?1.4 机械零件的计算准则与失效形式有什么关系? 常用的计算准则有哪些? 它们各针对什么失效形式?1.5 什么叫机械零件的可靠度?它与零件的可靠性有什么关系? 机械零件的可靠度与失效率有什么关系?1.6 机械零件的设计计算有哪两种方法? 它们各包括哪些内容? 各在什么条件下采用?1.7 机械零件设计的一般步骤有哪些? 其中哪个步骤对零件尺寸的确定起决定性的作用? 为什么?1.8 选择零件材料时要了解材料的哪些主要性能? 合理选择零件材料的原则是什么?1.9 机械设计时为什么要考虑零件的结构工艺性问题? 主要应从哪些方面来考虑零件的结构工艺性?1.10 什么是标准化、系列化和通用化?标准化的重要意义是什么?1.11 机械设计方法通常分哪两大类?简述两者的区别和联系。

1.12 什么是传统设计方法?传统设计方法又分哪3种? 各在什么条件下被采用?1.13 什么是现代设计方法?简述现代设计方法的特点。

第四章带传动思考题4.1 按工作原理的不同，带传动的主要类型有哪些?各自适用于什么场合?4.2 V带传动为什么比平带传动的承载能力大?4.3 影响带传动承载能力的因素有哪些? 如何提高带传动的承载能力?4.4 什么是弹性滑动? 什么是打滑? 它们对带传动有何影响? 是否可以避免?4.5 一般情况下，带传动的打滑首先发生在大带轮上还是小带轮上? 为什么?4.6 简述V带传动的极限有效拉力F elim与摩擦系数f，小带轮包角α1及初拉力F0之间的关系。

4.7 分析带传动工作时带截面上产生的应力及其分布，并指出最大应力发生处。

4.8 简述带传动的主要失效形式和设计准则。

4.9 机械传动系统中，为什么一般将带传动布置在高速级?4.10 如何确定小带轮的直径?4.11 为什么V 带剖面的楔角为40°，而带轮的槽角则为32°、34°、36°或38°? 4.12 试说明公式L K K P P P α)(00'0∆+=中各符号的含义。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。

2．代号62203的滚动轴承，为轴承，其内径为mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。

4．普通平键联接的工作面是键的；楔键联接的工作面是键的。

一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大约束数为2 。

5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

8、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转化为直线运动。

14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分） 2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。

《机械设计》考试复习题(2022)(答案)好东西一、填空题：1零件强度计算中的许用安全系数是用来考虑。

2一个零件的磨损大致可以分为磨损、磨损、磨损三个阶段，在设计和使用时，应力求、、。

3在变应力工况下，机械零件的损坏将是，这种损坏的断面包括。

4螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为，拧紧螺母时效率公式为。

5用四个铰制孔螺栓联接两个半凸缘联轴器，螺栓均布在直径为20㎜的圆周上，轴上转矩为100N·m，每个螺栓受的横向力为N。

6仅承受预紧力的紧螺栓联接强度计算时，螺栓的危险截面上有和载荷联合作用。

因此，在截面上有应力和应力。

7螺纹联接常用的防松原理有，，。

其对应的防松装置有，，。

8当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔的位置，在强度校核时只按个键计算。

9平键联接的主要失效形式有：工作面（静联接），工作面（动联接），个别情况下会出现键的剪断。

10选择普通平键时，键的截面尺寸（b某h）是根据查标准来确定；普通平键的工作面是。

11带传动中，打滑是指，多发生在轮上。

刚开始打滑时紧边拉力F1与松边拉力F2的关系为。

12带传动与齿轮传动一起作减速工作时，宜将带传动布置在齿轮传动之；当带传动中心距水平布置时，宜将松边安置在方。

带传动一周过程中，带所受应力的大小要发生次变化，其中以应力变化最大，而应力不变化。

13带传动中，用方法可以使小带轮包角加大。

14链传动中，即使主动链轮的角速度ω1=常数，也只有当时，从动轮的角速度ω2和传动比才能得到恒定值。

15开式链传动的主要失效形式是。

16链传动工作时，其转速越高，其运动不均匀性越，故链传动多用于速传动。

17链传动中，小链轮的齿数越多时，则传动平稳性越。

18链传动的传动比不变，传动比是变化的。

1９齿轮传动强度设计中，σＨ是应力，［σ］Ｈ是应力，σＦ是应力，［σ］Ｆ是应力。

20在圆柱齿轮传动中，齿轮直径不变而减小模数m,对轮齿的弯曲强度、接触强度及传动的工作平稳性的影响分别为，，。

（参考答案）机械设计基础试题库.《机械设计基础》课程试题库⼀、填空题1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和⼩于等于其余两杆长度之和。

2.确定凸轮基圆半径的原则是在保证αmax≤[α]条件下，选择尽可能⼩的基圆半径。

3.⼀对齿轮传动中，⼤、⼩齿轮的齿根最⼤弯曲应⼒通常是不等的。

4.在设计V带传动时，V带的型号是根据计算功率和⼩带轮转速选取的。

5.对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向相同。

6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。

7.在蜗杆传动中，⼀般蜗杆头数取Z1= 1、2、4 ，蜗杆头数越少，⾃锁性越好。

8.普通螺纹联接承受横向外载荷时，依靠接合⾯间的摩擦承载，螺栓本⾝受预紧⼒___作⽤，可能的失效形式为断裂。

9.平键联接中，两侧⾯是⼯作⾯，楔形键联接中，上下⾯是⼯作⾯。

10.对于闭式软齿⾯齿轮传动，主要按接触强度进⾏设计，⽽按弯曲强度进⾏校核。

11.蜗杆传动发热计算的⽬的是防⽌温升过⾼⽽产⽣齿⾯胶合失效。

12.带传动中，带上受的三种应⼒是拉应⼒，弯曲应⼒和离⼼拉应⼒。

最⼤应⼒发⽣在带的紧边开始绕上⼩带轮处。

13.链轮的转速⾼，节距⼤，齿数少，则链传动的动载荷就越⼤。

14.轴上的键槽通常采⽤铣削加⼯⽅法获得。

15.联轴器和离合器均可联接两轴，传递扭矩，两者的区别是前者在运动中不能分离，后者可以随时分离。

16.验算⾮液体摩擦滑动轴承的pv值是为了防⽌轴承过热⽽发⽣胶合；验算轴承速度v是为了防⽌轴承加速磨损或产⽣巨⼤热量。

普通三⾓形螺纹的⽛型⾓为___60__度。

17.紧螺栓联接按拉伸强度计算时，考虑到拉伸应⼒和扭转切应⼒复合作⽤，应将拉抻载荷增⼤⾄___1.3____倍。

18.受轴向⼯作载荷的紧螺栓联接，设螺栓刚度C1远远⼩于被联接件的刚度C2，则不论⼯作载荷F是否变化，螺栓中的总拉⼒F接近___预紧⼒_____。

219.带传动中，带的弹性滑动是带传动的_____固有______特性，是_不可______避免的。

机械设计---3一、填空题（每空1分共24分)1。

螺纹的公称直径是指螺纹的 大 径,螺纹的升角是指螺纹 中 径处的升角。

螺旋的自锁条件为 v γϕ≤ 。

2、三角形螺纹的牙型角α＝ 60度 ,适用于 联接 ,而梯形螺纹的牙型角α＝30度 ，适用于传动 .3、螺纹联接防松，按其防松原理可分为 摩擦 防松、 机械 防松和 永久 防松。

4、选择普通平键时，键的截面尺寸(b ×h ）是根据 轴径d 查标准来确定的,普通平键的工作面是 侧面 。

5、带传动的传动比不宜过大,若传动比过大将使 包角变大 ，从而使带的有效拉力值减小。

6、链传动瞬时传动比是 变量 ，其平均传动比是常数 .7、在变速齿轮传动中，若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力 相同 ，材料的许用接触应力 不同 ，工作中产生的齿根弯曲应力 不同 ，材料的许用弯曲应力 不同 。

8、直齿圆柱齿轮作接触强度计算时取 节点 处的接触应力为计算依据，其载荷由一对轮齿承担。

9、对非液体摩擦滑动轴承,为防止轴承过度磨损，应校核p ，为防止轴承温升过高产生胶合,应校核 pv 。

10、挠性联抽器按是否具行弹性元件分为无弹性元件挠性联轴器和有弹性元件挠性联轴器两大类。

二、单项选择题（每选项1分,共10分）1。

采用螺纹联接时,若被联接件之—厚度较大,且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。

A螺栓联接； B双头螺柱联接； C螺钉联接。

2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则D 。

A。

当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C。

当量摩擦系数越大，自锁性能越差；D。

当量摩擦系数越大，自锁性能越好；3、当键联接强度不足时可采用双键。

使用两个平键时要求键 D 布置。

(1分）A 在同—直线上； B相隔900; C．相隔1200； D 相隔18004、普通平键联接强度校核的内容主要是 A 。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。

A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。

A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。

2.曲柄摇杆机构中的压力角越小，则有效分力就越小,对传动越不利。

×3.圆锥齿轮和蜗轮蜗杆都属于空间齿轮机构。

√4.对于单个齿轮来说，节圆半径就等于分度圆半径。

√5.齿轮变位后，其齿距、模数和压力角均发生了改变。

×(分度圆不变，但上边的齿厚变了)6.H i 13为周转轮系中1轮对3轮的传动比。

√7.曲柄摇杆机构，当机构处于极限位置时即称为死点位置。

×8.瞬心是相对运动两刚体上绝对速度相同的重合点。

√9.平面凸轮机构中，等加速等减速运动规律具有刚性冲击，故仅适用于低速轻载的场合。

×(柔性)10.机械发生自锁的条件为0≤η。

√11、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆比基圆大 ×12、对心的曲柄滑块机构，其行程速比系数K 一定等于1。

√13、在平面机构中，一个高副引入2个约束。

×14、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小。

√15、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

×16、定轴轮系传动比的计算中所求两轮转向关系可以采用（-1）m 来判断。

√17、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

√18、按照我国国标规定，渐开线齿轮齿廓上任意位置上的压力角均等于20o 。

× (分度圆上)19、一对直齿轮啮合传动，模数越大，重合度也越大。

×20、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

×21.构件是机械中不可拆分的制造单元。

×(零件)22.运动副是构件间的联接，是不能产生相对运动的。

×23.机构运动简图是示意图，可以不按比例绘制。

×24.标准齿轮与标准齿条啮合传动，当两者为非标准安装时，齿条的节线与分度线重合。

√25.曲柄摇杆机构中最小传动角的位置可能发生在曲柄与连杆共线的两位置之一。

单项选择题答案1. 机械设计课程研究的对象只限于___ D __。

A. 专用零件B. 在特殊条件下工作的以及尺寸特大或特小的通用零部件C. 标准化的零部件D. 在普通工作条件下工作的一般参数的通用零部件2. 零件的工作安全系数是指_ C __。

A. 零件的许用应力与极限应力之比B. 零件的许用应力与工作应力之比C. 零件的极限应力与工作应力之比D. 零件的工作应力与极限应力之比3. 下列四种叙述正确的是__ D _____。

A. 变应力只能由变载荷产生B. 静载荷不能产生变应力C. 变应力只能由静载荷产生D. 变应力可以由变载荷产生，也可以由静载荷产生4. 某齿轮传动如图，轮2主动，则轮2的齿根弯曲应力特征是_ B _____。

A. 对称循环B. 脉动循环C. r =-0.5的循环D. r =1的循环5. 当温度升高时，润滑油的粘度___ B ____。

A. 随之加大B. 随之减小C. 保持不变D. 加大或减小视润滑油性质而定6. 螺纹连接防松的关键问题在于_C______。

A. 增加螺纹连接能力B. 增加螺纹连接的横向力C. 防止螺纹副的相对转动D. 增加螺纹连接的刚度7. 用于薄壁零件的螺纹连接，应采用__B_____。

A. 多线三角粗牙螺纹B. 三角细牙螺纹C. 梯形螺纹D. 锯齿形螺纹8. 当两个被连接件之一太厚，不宜制成通孔，且需要经常拆装时，适宜采用___C____连接。

A. 螺栓B. 螺钉C. 双头螺柱D. 紧定螺钉9. 仅受预紧力F0作用的紧螺栓连接，其螺栓的计算应力为σ=1.3F0/(πd12/4)，式中1.3是考虑____C___。

A. 安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定10. 被连接件表面是铸（锻）件的毛面时，应将螺栓处加工成沉头座或凸台，其目的是_A___。

A. 避免偏心载荷B. 增大接触面积C. 容易拧紧D. 为了美观11. 某螺栓的材料性能等级为6.8，其数字6.8代表___B____。

机械设计学习题及（附答案）⼀、名词解释：1、功能原理设计:针对产品的主要功能所进⾏的原理性设计2、简单动作功能：仅完成简单的⼀次性动作的功能3、复杂动作功能：能实现连续的传动的动作功能4、机械创新设计：在功能结构图中，有的分功能⽐较复杂，不可能⽤⼀个已知的机构来完成。

这就需要根据分功能的特点，挑选⼏个机构组成⼀个机械运动系统，由这些机构共同完成这个分功能的机械动作。

5、机械协调性设计：当功能结构图中的各机械分功能均已根据分功能的要求选择好相应的机构后，怎样使这些分散的机构组成⼀个协调运动的整体，只是这个系统⽐较⼤，其综合后完成的机械功能，就是整个机械产品的总功能中的全部机械功能。

6、核⼼技术：产品实现总功能和主要技术要求的技术。

7、关键技术：实现某种功能过程中需要解决的技术难题。

8、弹性强化：使构件在受⼯作载荷之前预受⼀个与⼯作载荷相反的载荷，产⽣⼀个相应的预变形，以及⼀个与⼯作应⼒相反的预应⼒，⼯作时该预加载荷部分抵消⼯作载荷，预变形部分抵消⼯作变形，从⽽降低了构件的最⼤应⼒。

9、塑性强化：使构件在⼯作状态下应⼒最⼤那部分材料预先经塑性变形⽽产⽣⼀个与⼯作应⼒符号相反的残留应⼒，⽤以部分抵消⼯件应⼒。

⼆、简答题：1-1机械产品设计的三个基本环节是什么？答：机械产品设计的三个基本环节是：“功能原理设计，实⽤化设计和商品化设计”1-2、机械设计具有哪些主要特点：答：机械设计具有如下主要特点 :(1)多解性 (2)系统性 (3)创新性1-3、近代“机械设计学”的核⼼内容1）“功能”思想的提出：l947年、美国⼯程师麦尔斯创⽴了“价值⼯程“。

他真正重要的贡献在于他提出的关于‘功能”的思想。

2）“⼈机⼯程’’学科的兴起：“宜⼈”的宗旨已经成为现代机械设计的基本观念。

3）“⼯业设计”学科的成熟。

⼯业产品设计的原则是：“技术第⼀，艺术第⼆”。

⼯业设计师应该⾸先是⼀个⼯业技术专家，⽽不⾸先是⼀个艺术家。

1-4、从设计构思的⾓度机械产品设计可归纳为三⼤步：创意、构思和实现。

机械设计模拟题一、填空题(每小题2分，共20分)1、机械零件的设计方法有理论设计经验设计模型试验设计。

2、机器的基本组成要素是机械零件.3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。

4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。

5、联接按其可拆性可分为可拆连接和不可拆连接.6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。

7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。

8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。

9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。

10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离.11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离.12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。

13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手,利用控制拧紧力矩的方法来控制预紧力的大小。

14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。

15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松.16、对于重要的螺纹联接，一般采用机械防松。

17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F₁为。

18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。

19、键的高度和宽度是由轴的直径决定的.20、销按用途的不同可分为定位销连接销安全销。

21、无键联接是指轴与毂的连接不用键或花键连接。

22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。

23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。

24、按承受载荷的不同，轴可分为转轴心轴传动轴。

25、转轴是指工作中既承受弯矩又受扭矩的轴.26、心轴是指只受弯矩不承受扭矩的轴。

27、传动轴是指只受扭矩不受弯矩的轴。
