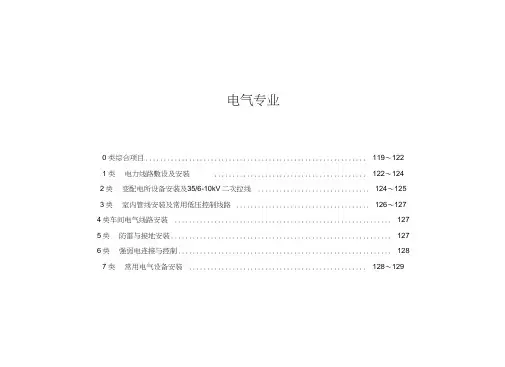

电气所需图集大全(两个部分,18类)电气部分0类综合项目:00DX001 建筑电气工程设计常用图形和文字符号04DX002 工程建设标准强制性条文及应用示例(房屋建筑部分-电气专业)04DX003 民用建筑工程电气施工图设计深度图样05DX004 民用建筑工程电气初步设计深度图样05SDX005 民用建筑工程设计互提资料深度及图样(电气专业)05SDX006 民用建筑工程设计常见问题分析及图示(电气专业)05SDX007 见习建筑电气工程师应用图册06DX008-1 电气照明节能设计06DX008-2 电气设备节能设计04DX101-1 建筑电气常用数据1类电力线路敷设及安装:93D101-1 户内电力电缆终端头93(03)D101-1 户内电力电缆终端头 2003年局部修改版93D101-2 户外电力电缆终端头93(03)D101-2 户外电力电缆终端头2003年局部修改版93D101-3 电力电缆终接头93(03)D101-3 电力电缆终接头2003年局部修改版93D101-4 电力电缆终端头及接头94D101-5 35KV 及以下电缆敷设99D101-6 矿物绝缘电缆敷设00D101-7 预制分支电力电缆安装07SD101-8 电力电缆井设计与安装99D102-1 6~10KV 铁横担架空绝缘线路安装99D102-2 1000V以下铁横担架空绝缘线路安装03D103 10kV及以下架空线路安装06D105 电缆防火阻燃设计与施工2类变配电所设备安装及35/6-10KV二次接线:97D201-1 35/0.4KV 变压器室布置及设备构件安装99D201-2 干式变压器安装04D201-3 室外变压器安装03D201-4 10/0.4kV 变压器室布置及变配电所常用设备构件安装95D202-1 蓄电池安装00D202-2 应急柴油发电机组安装04D202-3 集中型电源应急照明系统99D203-1 35/6(10)千伏变配电所二次接线(交流操作部分)01D203-2 6~10千伏配电所二次接线(直流操作部分)97D267 附设式变压器室布置(35kV)00D272 应急柴油发电机组安装3类室内管线安装及常用低压控制线路:90D367 常用低压配电设备安装96D301-1 线槽配线安装98D301-2 硬塑料管配线安装03D301-3 钢管配线安装99D302-1 低压双电源切换电路图97D302-2 低压母线分段断路器二次接线01D302-3 低压母线分段断路器二次接线(续)04CD01 双电源自动转换装置设计图集90D303-1 交流380V鼠笼电动机常用控制电路图99D303-2 常用风机控制电路图01D303-3 常用水泵控制电路图97D374 低压母线分段断路器二次接线4类车间电气线路安装:90D401-1 塑料防护式安全滑触线安装91D401-2 吊车裸滑触线安装94D401-3 爆炸和火灾危险环境下电气线路和电气设备安装 (94D801)06D401-4 洁净环境电子设备安装5类防雷与接地安装:99D501-1 建筑物防雷设施安装99(03)D501-1 建筑物防雷设施安装 2003年局部修改版99(07)D501-1 建筑物防雷设施安装 2007年局部修改版02D501-2 等电位联结安装03D501-3 利用建筑物金属体做防雷及接地装置安装03D501-4 接地装置安装6类强弱电连接与控制:03D602-1 变配电系统智能化设计(10kV及以下)03D603 住宅小区建筑电气设计与施工05SD604 小城镇住宅电气设计与安装7类常用电气设备安装:04D701-1 电气竖井设备安装91D701-2 封闭式母线安装04D701-3 电缆桥架安装04D702-1 常用低压配电设备安装96D702-2 常用灯具安装03D702-3 特殊灯具安装05D702-4 用户终端箱06SD702-5 电气设备在压型钢板、夹芯板上安装90D703-1 水箱及水池水位自动控制安装99D703-2 液位测量装置安装03D704-1 演播厅、多功能厅及舞台灯光设计(400m2以下)06D704-2 中小型剧场舞台灯光设计(400m2以下)03D705-1 电热采暖、伴热设备安装07D706-1 体育建筑电气设计安装8类防爆电气设备安装94D801 爆炸和火灾危险环境电气线路和电气设备安装弱电部分:1类通信线路安装:92X101-1 架空通信线路安装和墙壁电缆安装05X101-2 地下通信线缆安装02X101-3 综合布线工程设计施工图03X101-4 综合布线系统工程设计实例03X102 移动通信室内信号覆盖系统2类建筑设备监控系统:02X201-1 空调控制系统03X201-2 建筑设备监控系统设计与安装3类广播与扩声系统:03X301-1 广播与扩声4类电视系统:94X401-1 工业电视系统安装图03X401-2 有线电视系统5类安全防范系统:04X501 火灾报警及消防联动03X502 空气采样早期烟雾探测系统96SX501 火灾报警及消防控制06SX503 安全防范系统设计与安装6类住宅智能系统:99X601 住宅智能化电气设计施工图集03X602 智能家居控制系统设计施工图集7类公共建筑智能化系统:97X700(上)智能建筑弱电工程设计施工图集97X700(下)智能建筑弱电工程设计施工图集06X701 体育建筑专用弱电系统设计安装8类智能化系统集成:03X801-1 建筑智能化系统集成设计图集人防工程07FD01 防空地下室电气设计示例07FD02 防空地下室电气设备安装。
电气所需图集大全(两个部分,18类)电气部分0类综合项目:00DX001 建筑电气工程设计常用图形和文字符号04DX002 工程建设标准强制性条文及应用示例(房屋建筑部分-电气专业)04DX003 民用建筑工程电气施工图设计深度图样05DX004 民用建筑工程电气初步设计深度图样05SDX005 民用建筑工程设计互提资料深度及图样(电气专业)05SDX006 民用建筑工程设计常见问题分析及图示(电气专业)05SDX007 见习建筑电气工程师应用图册06DX008-1 电气照明节能设计06DX008-2 电气设备节能设计04DX101-1 建筑电气常用数据1类电力线路敷设及安装:93D101-1 户内电力电缆终端头93(03)D101-1 户内电力电缆终端头 2003年局部修改版93D101-2 户外电力电缆终端头93(03)D101-2 户外电力电缆终端头2003年局部修改版93D101-3 电力电缆终接头93(03)D101-3 电力电缆终接头2003年局部修改版93D101-4 电力电缆终端头及接头94D101-5 35KV及以下电缆敷设99D101-6 矿物绝缘电缆敷设00D101-7 预制分支电力电缆安装07SD101-8 电力电缆井设计与安装99D102-1 6~10KV 铁横担架空绝缘线路安装99D102-2 1000V以下铁横担架空绝缘线路安装03D103 10kV及以下架空线路安装06D105 电缆防火阻燃设计与施工2类变配电所设备安装及35/6-10KV二次接线:97D201-1 35/0.4KV 变压器室布置及设备构件安装99D201-2 干式变压器安装04D201-3 室外变压器安装03D201-4 10/0.4kV 变压器室布置及变配电所常用设备构件安装95D202-1 蓄电池安装00D202-2 应急柴油发电机组安装04D202-3 集中型电源应急照明系统99D203-1 35/6(10)千伏变配电所二次接线(交流操作部分)01D203-2 6~10千伏配电所二次接线(直流操作部分)97D267 附设式变压器室布置(35kV)00D272 应急柴油发电机组安装3类室内管线安装及常用低压控制线路:90D367 常用低压配电设备安装96D301-1 线槽配线安装98D301-2 硬塑料管配线安装03D301-3 钢管配线安装99D302-1 低压双电源切换电路图97D302-2 低压母线分段断路器二次接线01D302-3 低压母线分段断路器二次接线(续)04CD01 双电源自动转换装置设计图集90D303-1 交流380V鼠笼电动机常用控制电路图99D303-2 常用风机控制电路图01D303-3 常用水泵控制电路图97D374 低压母线分段断路器二次接线4类车间电气线路安装:90D401-1 塑料防护式安全滑触线安装91D401-2 吊车裸滑触线安装94D401-3 爆炸和火灾危险环境下电气线路和电气设备安装 (94D801)06D401-4 洁净环境电子设备安装5类防雷与接地安装:99D501-1 建筑物防雷设施安装99(03)D501-1 建筑物防雷设施安装 2003年局部修改版99(07)D501-1 建筑物防雷设施安装 2007年局部修改版02D501-2 等电位联结安装03D501-3 利用建筑物金属体做防雷及接地装置安装03D501-4 接地装置安装6类强弱电连接与控制:03D602-1 变配电系统智能化设计(10kV及以下)03D603 住宅小区建筑电气设计与施工05SD604 小城镇住宅电气设计与安装7类常用电气设备安装:04D701-1 电气竖井设备安装91D701-2 封闭式母线安装04D701-3 电缆桥架安装04D702-1 常用低压配电设备安装96D702-2 常用灯具安装03D702-3 特殊灯具安装05D702-4 用户终端箱06SD702-5 电气设备在压型钢板、夹芯板上安装90D703-1 水箱及水池水位自动控制安装99D703-2 液位测量装置安装03D704-1 演播厅、多功能厅及舞台灯光设计(400m2以下)06D704-2 中小型剧场舞台灯光设计(400m2以下)03D705-1 电热采暖、伴热设备安装07D706-1 体育建筑电气设计安装8类防爆电气设备安装94D801 爆炸和火灾危险环境电气线路和电气设备安装弱电部分:1类通信线路安装:92X101-1 架空通信线路安装和墙壁电缆安装05X101-2 地下通信线缆安装02X101-3 综合布线工程设计施工图03X101-4 综合布线系统工程设计实例03X102 移动通信室内信号覆盖系统2类建筑设备监控系统:02X201-1 空调控制系统03X201-2 建筑设备监控系统设计与安装3类广播与扩声系统:03X301-1 广播与扩声4类电视系统:94X401-1 工业电视系统安装图03X401-2 有线电视系统5类安全防范系统:04X501 火灾报警及消防联动03X502 空气采样早期烟雾探测系统96SX501 火灾报警及消防控制06SX503 安全防范系统设计与安装6类住宅智能系统:99X601 住宅智能化电气设计施工图集03X602 智能家居控制系统设计施工图集7类公共建筑智能化系统:97X700(上)智能建筑弱电工程设计施工图集97X700(下)智能建筑弱电工程设计施工图集06X701 体育建筑专用弱电系统设计安装8类智能化系统集成:03X801-1 建筑智能化系统集成设计图集人防工程07FD01 防空地下室电气设计示例07FD02 防空地下室电气设备安装。
建筑电气工程施工图的图样类别
建筑电气工程施工图的图样一般有电气设计说明、电气总平面图、电气系统图、电气平面布置图、电路图、接线图、安装大样图、电缆清册、图例及设备材料表等。
1、电气总平面图
电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样,主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。
通过电气总平面图可了解该项工程的概况,把握电气负荷的分布及电源装置等。
一般大型工程都有电气总平面图,中小型工程则由动力平面图或照明平面图代替。
2、电气系统图
电气系统图是用单线图表示电能或电信号按回路安排出去的图样,主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。
通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、掌握方式等。
建筑电气工程中系统图用的许多,动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安等都要用到系统图。
3、电气平面布置图
电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样,主要表示其安装位置、安装方式、规格型号数量及
防雷装置、接地装置等。
通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。
建筑电气平面图用得许多,动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、防雷接地等都要用到平面图。
4、电路图
电路图人们习惯称为掌握原理图,它是单独用来表示电气设备及元件掌握方式及其掌握线路的图样,主要表示电气设备及元件的起动、爱护、信号、联锁、自动掌握及测量等。
通过掌握原理图可以知道各设备元件的工作原理、掌握方式,把握建筑物的功能实现方法等。
掌握原理图用的许多,动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到掌握原理图,较简单的照明及声光系统也要用到掌握原理图。
5、接线图
接线图是与电路图配套的图样,用来表示设备元件外部接线以及设备元件之间接线的。
通过接线图可以知道系统掌握的接线方式和掌握电缆、掌握线的走向及其布置等。
动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到接线图。
一些简洁的掌握系统一般没有接线图。
6、安装大样图
安装大样图一般是用来表示某一详细部位或某一设备元件的结构或详细安装方法的图样,通过大样图可以了解该项工程的简单程度。
一
般非标的配电箱、掌握柜等的制作安装都要用到大样图,大样图通常均采纳标准通用图集。
其中剖面图也是大样图的一种。
7、电缆清册
电缆清册是用表格的形式来表示该系统中电缆的规格、型号、数量、走向、敷设方法、头尾接线部位等内容的图样,一般使用电缆较多的工程均有电缆清册,而简洁的工程通常没有电缆清册。
8、图例
图例是用表格的形式列出该系统中使用的图形符号或文字符号,其目的是使读图者简单读懂图样。
9、设备材料表
设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、详细要求或产地。
但是表中的数量一般只作为概算估量数,不作为设备和材料的供货依据。
10、设计说明
设计说明主要标注图中交待不清或没有必要用图表示的要求、标准、规范等。
上述图样类别详细到某一工程上,则由于工程的规模大小、安装施工的难易程度等缘由,而并非全部都存在,但其中电气系统图、电气平面布置图是必不行少的,所以它们是读图的重点内容。
