2024年电动叉车与内燃叉车的介绍和比较为了解叉车的结构及其工作原理，并对动力、内燃两类叉车进行分析、对比例出各自的优势与不足。
一、叉车的总体构造叉车种类繁多，但不论那种类型的叉车，基本上都由以下4大部分构成：(1)动力部分。
为叉车提供动力，一般装于叉车的后部，兼起平衡配重作用。
(2)底盘。
接受动力装置的动力，使叉车运动，并保证其正常行走。
(3)工作部分。
用以叉取和升降货物。
(4)电气设备。
由于组成叉车的以上4大部分的结构和安装位置的差异，形成了不同种类的叉车。
平衡重式叉车是叉车的一种最普通形式。
下面我们以该类叉车为例，介绍叉车各部分的组成。
1．动力部分内燃叉车的动力部分大多是以往复活塞式内燃机为动力。
它有汽油机、柴油机以及液态石油气机；电动叉车的动力装置是蓄电池和直流串激电动机构成。
近年采，又有新型叉车问世，它们的动力是双燃料或双动力。
传动系是接受动力并把动力传递给行驶系的装置。
它一般有机械式传动系和液力机械式传动系两种。
前者由摩擦式离合器、齿轮变速器、万向传动装置及装在驱动桥内的主传动装置和差速器组成；后者以液力变距器取代摩擦式离合器，其余部分与前者相同。
近年采，又有新型叉车问世，采用全液压传动系统。
减少了传动的元件，保证了可靠性。
2.底盘部分行驶系是保证叉车滚动运行并支撑整个叉车的装置，由支架、车桥、车轮以及悬架装置等组成；叉车的前桥为驱动桥，这是为了增大有载搬运时的前桥轴荷，以提高驱动轮上的附着质量，使地面附着力增加，以确保发动机的驱动力得以充分发挥。
其后桥为转向桥。
转向装置位于驾驶员前方，变速杆等操纵杆件置于驾驶员坐位的右侧。
转向系是用来使叉车按着驾驶员的意愿所决定的方向行走的系统，叉车转向系按转向所需的能源的不同，可分为机械转向系和动力转向系两种。
前者以驾驶员的体能为转向能源，由转向器、转向传动机构和操纵机构3部分组成；后者是兼用驾驶员的体能和发动机动力为转向能源的转向装置。
在正常情况下，叉车转向所需能量，只有很小一部分由驾驶员提供，大部分是由发动机通。
INSERT YOUR LOGO国内外电动叉车的结构特点及安全应用分析通用模板The work content, supervision and inspection and other aspects are arranged, and the process is optimized during the implementation to improve the efficiency, so as to achieve better scheme effect than expected.撰写人/风行设计审核：_________________时间：_________________单位：_________________国内外电动叉车的结构特点及安全应用分析通用模板使用说明：本解决方案文档可用在把某项工作的工作内容、目标要求、实施的方法步骤以及督促检查等各个环节都要做出具体明确的安排，并在执行时优化流程，提升效率，以达到比预期更好的方案效果。
为便于学习和使用，请在下载后查阅和修改详细内容。
电动平衡叉车是以直流电源（电瓶）为动力的装卸及搬运车辆。
据国外资料统计，日本1992年电动叉车产量就已经超过了叉车总量的1/3。
在德国、意大利等一些西欧国家，电动叉车所占的比例达到50%左右。
电动叉车的迅速发展主要得益于各生产厂家的不断进步。
产品外形大多采用了流线型设计，造型更加美观。
主要生产厂家实现了规模生产和零部件专业化生产和装配流水线作业。
加工精度、自动化程度都提高了。
在新材料、新工艺方面，最重要的体现是晶体管控制器（SCR和MOS管）应用。
它的出现使电动叉车的使用性能得到很大的提高，从总体上说，电动叉车的耐用性、可靠性和适用性都得到显著提高，完全可以与内燃机叉车相抗衡。
本文主要评述市场上销量较大的四支点电动平衡叉车的结构特点及发展。
1 车体车体是叉车的主体结构，一般都是由5mm以上钢板制成，其特点是无大梁，车体强度高，可承受重载。
电动叉车与内燃叉车的介绍和比较电动叉车和内燃叉车是目前市场上常见的两种叉车类型。
它们之间有一些显着的区别，包括驱动方式、使用环境和维护成本。
下面是对这两种叉车的详细介绍和比较。
一、电动叉车1. 驱动方式：电动叉车采用电力驱动，通常通过电池来提供动力。
电动叉车的电池可以通过外部电源充电，也可以通过更换电池来持续使用。
2. 使用环境：电动叉车主要适用于室内工作场所，如仓库、工厂等。
它们产生的噪音较小，没有尾气排放，适合环保要求严格的场所使用。
3. 优点：- 环保：电动叉车没有尾气排放，不会对室内空气质量产生污染；- 噪音低：相比于内燃叉车，电动叉车的噪音较小；- 维护成本低：电动叉车的维护成本通常比内燃叉车低，因为电池的使用寿命较长，且维护要求较少；- 操作简单：电动叉车通常采用操纵杆控制，操纵起来较为简单。
4. 缺点：- 续航限制：电动叉车的电池容量有限，一次充电的续航里程有限；- 充电时间长：电动叉车需要花费较长时间来进行充电，可能会中断工作流程。
二、内燃叉车1. 驱动方式：内燃叉车采用燃油驱动，通常使用汽油、柴油或液化石油气作为燃料。
内燃叉车的发动机可以直接驱动轮胎或通过液压和传动系统来驱动。
2. 使用环境：内燃叉车主要适用于室外工作场所，如码头、港口、建筑工地等。
它们适合在开放空间中操作，因为它们产生的噪音和尾气排放可能对室内环境产生负面影响。
3. 优点：- 高承载能力：内燃叉车通常有较高的承载能力，可以搬运更重的货物；- 高速度和加速度：内燃叉车具有较高的速度和加速度，可以在较短的时间内完成作业；- 燃料便利：内燃叉车可以使用常见的燃料，如汽油或柴油，易于获取。
4. 缺点：- 噪音和污染：内燃叉车产生更多的噪音和尾气排放，对环境和操作员健康产生一定的影响；- 维护成本高：内燃叉车的维护成本通常较高，因为发动机需要定期维护和更换润滑油、空滤器等部件；- 操作复杂：内燃叉车通常采用踏板控制，操纵起来相对复杂。

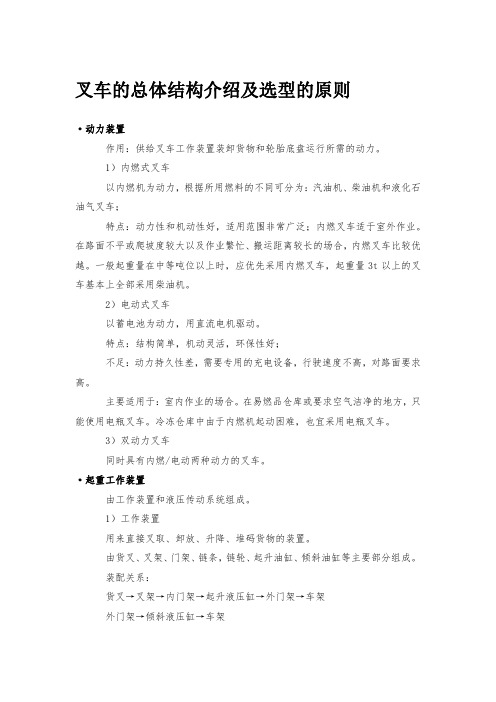

叉车的总体结构介绍及选型的原则·动力装置作用：供给叉车工作装置装卸货物和轮胎底盘运行所需的动力。
1）内燃式叉车以内燃机为动力，根据所用燃料的不同可分为：汽油机、柴油机和液化石油气叉车；特点：动力性和机动性好，适用范围非常广泛；内燃叉车适于室外作业。
在路面不平或爬坡度较大以及作业繁忙、搬运距离较长的场合，内燃叉车比较优越。
一般起重量在中等吨位以上时，应优先采用内燃叉车，起重量3t以上的叉车基本上全部采用柴油机。
2）电动式叉车以蓄电池为动力，用直流电机驱动。
特点：结构简单，机动灵活，环保性好；不足：动力持久性差，需要专用的充电设备，行驶速度不高，对路面要求高。
主要适用于：室内作业的场合。
在易燃品仓库或要求空气洁净的地方，只能使用电瓶叉车。
冷冻仓库中由于内燃机起动困难，也宜采用电瓶叉车。
3）双动力叉车同时具有内燃/电动两种动力的叉车。
·起重工作装置由工作装置和液压传动系统组成。
1）工作装置用来直接叉取、卸放、升降、堆码货物的装置。
由货叉、叉架、门架、链条，链轮、起升油缸、倾斜油缸等主要部分组成。
装配关系：货叉→叉架→内门架→起升液压缸→外门架→车架外门架→倾斜液压缸→车架叉取货物：液压系统→倾斜液压缸推动门架前倾，同时叉车向货堆方向前进→货物放置货叉上门架直立；载货运行：液压系统→倾斜液压缸推动门架后倾→叉车携带货物水平运行；卸货：液压系统→倾斜液压缸使门架恢复垂直位置→液压系统通过起升液压缸使货叉、货物一起举升到所需高度→卸载，货叉从货物中抽回，起升油缸回油，在自重作用下，内门架及货叉等缓缓下降；空车返回：空车运行到装货地点，重复操作。
2）液压传动系统作用：把原动机的能量传递给叉车的工作装置，以便实现货物的起升和门架的前后倾。
液压传动系统主要由油泵、带安全阀的多路阀、工作油缸、单向节流阀、油箱及油管等组成。
油泵将机械能传给液体变成液体的压力能；油缸是执行机构，它把液体的压力能转换为机械能，输出到工作装置上去；分配阀是控制调节装置，它控制与调节液流方向，以满足叉车工作性能的要求，并实现各种不同的工作循环。
叉车的类型特点和适用的环境场合手动托盘车与电动托盘车都是用于平面点到点运搬的工具.小巧灵活的体型使手动托盘车几乎适用于任何场合。
但是由于是人工操作，当运搬2吨左右较重的物品时比较吃力.所以通常用于15米左右的短距离频繁作业，尤其是装卸货区域。
在未来的物流各环节中，手动托盘车也将承担各个运输环节之间的衔接作用，在每一辆集卡或货车上都配备一辆手动托盘车，将使得装卸作业更加快捷方便，并且不受场地限制。
当平面运搬距离在30米左右时，步行式货架的电动托盘车无疑是最佳选择，行驶速度通过手柄上的无极变速开关控制，跟随操作人员步行速度的快慢，在降低人员疲劳度的同时，保证了操作的安全性。
如主要运搬路线距离在30米以上至70米左右时，可以采用带折叠式踏板的电动托盘车，驾驶员站立驾驶，最大速度可提高近60%，以诺力叉车为例，其FE4F18可达到空载13公里/小时。
下面显示了不同的叉车所对应的运搬距离：电动堆垛机为一种轻型的室内用提升堆垛设备，车身比较轻巧，通过车身前部的支撑臂加长配重的力臂，以平衡荷载。
由于支点在荷载重心的外侧，配重力臂远大于荷载力臂，所以较小的配重即可提升起较大的荷载。
以永恒力电动堆垛机巳CSl5为例，额定荷载1.5吨，而自重仅1025公斤，车长、车宽、转弯半径也相应较小，诺力更有其专利的慢速按钮装置，使得在直立刹车位置亦可慢速操作，这些特点使其在楼层式仓库或其他空间较小的储存环境中尤为适用。
RSS15系列载重范围为1.5吨，最大提升高度为6080M，5.5M的座驾式或站驾式重型托盘货架为其最常用也是最能发挥其效益的环境，是小型仓库经济的选择。
使用电动堆垛机也有一定的限制，由于货叉需与支撑臂同时伸入托盘底部，才可操作托盘，故双面板无法使用;同样在使用驶入型货架(或称通廊式货架)时，出于平衡与承重的考虑，通常将托盘双面的一侧作为叉车操作面，此时电动堆垛机亦无法使用。
配合使用电动堆垛机的货架设计，常常会在底层高出地面约100mm安装横梁，第一层货物搁于底梁而非地面以便于叉车定位。
叉车货叉结构形式及受力分析引言货叉是叉车最基本和最通用的取物装置；是叉车的重要物件，其受力大，要求截面小、重量轻，需用低合金钢、中碳钢等材料制造，还需适当的热处理（如调质）以增加其水平段的硬度，提高耐磨性能。
对其怎样设计制造与结构形式的详尽了解及其受力分析，对于货叉的安全使用，对于检验检测都有其实际的指导意义。
一货叉结构形式及与叉架的联接货叉装在叉架上，它的外型是一个“L”型杆件，分为垂直段和水平段两部分，最为常见的是整体式货叉（见图-1a 图-1b）。
有的小吨位叉车货叉的水平段和垂直段分别制成，用销轴连接起来，水平段既可平置，又可折叠，称为折叠式货叉（见图-2）。
它可减少空车长度，便于运输，但制造较为麻烦。
货叉与叉架的联接，根据联接形式的不同，可分为挂钩型（见图-1a 图-2所示）和铰接型(见图-1b所示)两种，挂钩型货叉垂叉的制造过程是先锻造（或辊锻）成长条坯，在镦锻弯成“L”型，再焊接上下两个钩，之后进行热处理；这种货叉制造较为容易，也方便安装和拆卸，适用于中小吨位的叉车。
铰接型货叉的垂直段上端较厚，中心为销轴孔。
货叉通过此孔安装在叉架的支承光轴上。
允许光轴转动，在重力作用下，货叉垂直段下部背面支靠在滑架的下横梁上。
这种货叉安装拆卸不太方便，适用于大吨位叉车。
二货叉的设计与受力验算货叉不管是自己设计，还是选用标准尺寸的货叉，必须保证它的强度和刚度，因此要对它进行合理的设计和验算。
货叉设计的主要尺寸有水平段长度—“L”，垂直段高度、截面尺寸、挂钩尺寸、销轴尺寸等。
水平段长度主要决定于载荷中心距“C”，一般取值L＞2C，也可稍小于2C，L按标准选取。
垂直段高度主要与门架的离地间隙及叉架的尺寸有关。
截面尺寸及挂钩尺寸决定于起重量及载荷中心距。
（一）货叉的计算简图根据货叉和叉架的联接形式不同，其支承的情况是不同的。
铰接型货叉可简化为支承在两个铰接支座上的静定刚架（见图-3）挂钩型货叉，由于上支承既不便移动，又不便自由转动，可简化为固定支座，下支承可简化为活动铰接支座，货叉成为一次超静定刚架（见图-4）。
国内外电动叉车的结构特点及安全应用分析电动叉车的基本结构电动叉车是一种用电池供电的物料搬运车辆，其基本结构包括：车架车架是电动叉车的主要承载组件，一般采用钢板焊接而成。
车架上安装了电机、传动轴、齿轮、轴承、前后轮等零部件，支撑和连接叉臂组、起升机构和驾驶室等组成部分。
叉臂组叉臂组包括叉臂、导向轮、缓冲组和液压缸等，是电动叉车的主要搬运部件。
叉臂负责承载货物，导向轮可使叉臂在运动过程中保持稳定，缓冲组则有利于减小叉臂晃动幅度，提高运行安全性能。
液压缸主要用于升降叉臂，使之达到合适的高度。
起升机构起升机构是电动叉车的升降和操作部分之一，一般采用液压顶杆或液压缸驱动。
液压顶杆和液压缸都是由油泵、油缸、管路和液压控制阀等组成的液压系统。
驾驶室驾驶室是电动叉车上的操作区域，通常有操作手柄、仪表盘、座椅和安全设备等。
驾驶室的结构稳固，通风、气密性好，同时还应该具有防护装置，以保证驾驶人员的安全。
国内外电动叉车的结构特点在国内外电动叉车的结构设计中，有几个方面有所不同：电动叉车的轮胎国外的电动叉车轮胎种类丰富，除了常见的橡胶轮胎之外，还有聚氨酯轮胎、尼龙轮胎和插花轮胎等。
这些轮胎的承受力更强、耐磨性更佳、寿命更长、噪音更小。
而国内的电动叉车大多采用橡胶轮胎，这会降低电动叉车的承载力和耐磨性。
电动叉车的转向方式国内的电动叉车大多采用后轮转向，而国外的电动叉车有前轮转向和中心转向两种。
前轮转向具有转向角度大、精度高、操控感好的优点，而中心转向则具有转向灵活、空间利用率高等优点。
电动叉车的悬挂方式国内的电动叉车大多采用刚性悬挂结构，而国外的电动叉车则有气囊悬挂结构。
气囊悬挂结构能够有效缓解道路震动，提高驾驶舒适性和车辆稳定性。
电动叉车的安全应用分析电动叉车在物料搬运过程中具有重要的作用。
然而，由于操作人员的不当操作和维护不当等原因，造成的电动叉车事故时有发生。
因此，在使用电动叉车过程中，需要严格按照安全规范操作，从而保证安全性能。
不同类型叉车的应用场景如下：
1. 普通内燃叉车：主要指平衡重式叉车，以柴油发动机为动力，载荷能力在1.2～8.0吨，作业通道宽度一般为3.5～5.0米。
这种叉车对尾气排放及噪音没有特殊要求，适用于车间、室外、恶劣环境（雨天等）等场所。
2. 重型叉车：以柴油发动机为动力，承载能力在10～52吨，一般用于货物较重的码头、钢铁等行业的户外作业。
3. 集装箱叉车：以柴油发动机为动力，承载能力在8～45吨，应用于集装箱搬运，如集装箱堆场或港口码头作业。
4. 侧面叉车：以柴油发动机为动力，承载能力在3～6吨。
在不转弯的情况下，这种叉车可直接从侧面叉取货物，适用于叉取木条、钢筋等长条形货物。
5. 电动叉车：以电动机为动力，适用于医药、食品等对环境要求高的工况、室内环境。
请注意，不同类型的叉车有其特定的应用场景和限制，选择合适的叉车类型对于提高工作效率和保障工作安全至关重要。
如有需要，请咨询专业人士。
国内外电动叉车的结构特点及安全应用分析电动叉车作为一种重要的物流装备，已经得到了广泛的应用。
相比于传统的柴油叉车，电动叉车具有绿色环保、噪音小、维护方便等优点。
本文将从电动叉车的结构特点和安全应用两个方面进行分析。
一、电动叉车的结构特点(一) 国内的电动叉车结构特点国内电动叉车的结构特点主要体现在以下几个方面：1.电机系统：国内电动叉车大多采用的是交流驱动的电机系统，驱动方式为普通转换或矢量控制。
电机的功率通常在6kW到10kW之间。
2.电池系统：电动叉车的电池系统主要是铅酸电池系统和锂电池系统。
铅酸电池系统主要采用梅花式布局，锂电池系统则采用模块化设计。
3.车架系统：车架系统包括前桥、驾驶室、后桥等部分。
国内电动叉车的车架系统大多采用钢板焊接结构，部分高端产品也开始采用铝合金材料。
4.制动系统：国内电动叉车的制动系统大多采用液压制动系统。
为了提高制动效果，部分车型还配备了电子制动系统。
(二) 国外的电动叉车结构特点相比于国内，国外的电动叉车在结构上更为多样化和精细化，主要表现在以下几个方面：1.电机系统：国外电动叉车主要采用的是直流驱动的电机系统，驱动方式为母线伺服控制，可实现精细的功率调节。
2.电池系统：国外电动叉车的电池系统采用的是锂电池系统，采用模块化设计，方便更换和维护。
3.车架系统：国外电动叉车的车架系统采用铝合金材料，比重轻、耐腐蚀性好，同时可以实现更好的强度、刚度和稳定性。
4.制动系统：国外电动叉车的制动系统采用电子制动系统，对于制动方式更加灵活和精准。
二、电动叉车的安全应用(一) 安全操作规程电动叉车是一种涉及到人类生命财产安全的设备，因此安全操作规程是极其重要的。
下面列出一些电动叉车操作的安全要点：1.培训：工厂必须保证员工在操作前进行基本的叉车培训，并经过相关部门的认证。
2.装载物品：在操作叉车之前，必须确认叉车的货物重量，并保证其小于其承载能力，否则会影响操作的安全性。
3.货物稳定：请在搬运货物时确保它们牢固地绑在托盘或叉车上，以确保不会跌落或摇晃。
