用铂电阻测量温度

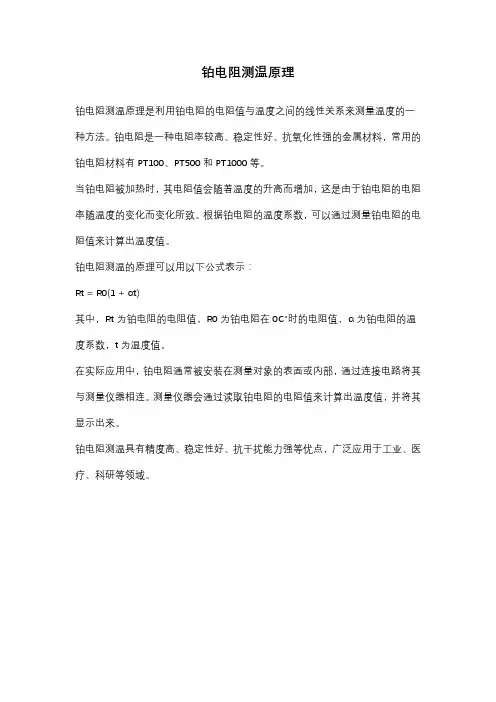

铂电阻测温原理
铂电阻测温原理是利用铂电阻的电阻值与温度之间的线性关系来测量温度的一种方法。

铂电阻是一种电阻率较高、稳定性好、抗氧化性强的金属材料，常用的铂电阻材料有PT100、PT500和PT1000等。

当铂电阻被加热时，其电阻值会随着温度的升高而增加，这是由于铂电阻的电阻率随温度的变化而变化所致。

根据铂电阻的温度系数，可以通过测量铂电阻的电阻值来计算出温度值。

铂电阻测温的原理可以用以下公式表示：
Rt = R0(1 + αt)
其中，Rt为铂电阻的电阻值，R0为铂电阻在0℃时的电阻值，α为铂电阻的温度系数，t为温度值。

在实际应用中，铂电阻通常被安装在测量对象的表面或内部，通过连接电路将其与测量仪器相连。

测量仪器会通过读取铂电阻的电阻值来计算出温度值，并将其显示出来。

铂电阻测温具有精度高、稳定性好、抗干扰能力强等优点，广泛应用于工业、医疗、科研等领域。

pt铂电阻技术指标
PT铂电阻是一种用铂丝作为传感元件的电阻器件，常用于测
量温度的传感器中。

其技术指标包括以下几个方面：
1. 额定电阻值：PT铂电阻通常有几种常见的额定电阻值，如100Ω、200Ω、500Ω等，用于适配不同的测量范围和应用需求。

2. 精度等级：PT铂电阻的精度等级通常分为A、B、C等级，表示其测量温度的精度水平。

A级精度较高，一般可达到
0.15%；B级精度较低，一般可达到0.3%。

3. 温度系数：PT铂电阻的温度系数表示单位温度变化时电阻
值的变化量，常用单位是Ω/℃。

一般情况下，PT铂电阻的温
度系数在0℃至100℃范围内较为稳定，约为3850ppm/℃。

4. 使用温度范围：PT铂电阻的使用温度范围是指可以安全运
行和精度保持良好的温度范围。

一般来说，PT铂电阻的使用
温度范围可以达到-200℃至+850℃。

5. 相互替代性：PT铂电阻的相互替代性是指不同品牌或型号
的PT铂电阻之间的互换性。

相互替代性好的PT铂电阻可以
方便用户在维护和更换时的选择。

这些技术指标对于选择和使用PT铂电阻具有重要的参考作用，用户可根据具体需求和应用场景来选择合适的PT铂电阻。

标准铂电阻温度计标准铂电阻温度计是一种用于测量温度的传感器，它利用铂电阻的温度特性来实现温度测量。

铂电阻温度计具有高精度、稳定性好、线性度高等特点，因此被广泛应用于工业自动化控制、科学研究、医疗设备等领域。

本文将介绍标准铂电阻温度计的工作原理、特点以及应用领域。

工作原理。

标准铂电阻温度计的工作原理基于铂电阻的温度特性。

铂电阻的电阻值随温度的变化而变化，且变化规律符合一定的数学关系。

通过测量铂电阻的电阻值，就可以推算出被测温度的数值。

标准铂电阻温度计通常采用四线制连接，以消除引线电阻对测量结果的影响，保证测量精度。

特点。

标准铂电阻温度计具有以下特点：1. 高精度，铂电阻的温度特性非常稳定，可以实现较高的测量精度。

2. 稳定性好，标准铂电阻温度计在长期使用过程中，其性能基本保持不变。

3. 线性度高，铂电阻的电阻值与温度之间的关系近似线性，便于进行温度补偿和校准。

4. 范围广，标准铂电阻温度计可覆盖较广的温度范围，通常从-200℃至+850℃。

应用领域。

标准铂电阻温度计广泛应用于以下领域：1. 工业自动化控制，在工业生产过程中，需要对温度进行精确控制，标准铂电阻温度计可以满足这一需求。

2. 科学研究，在科学实验和研究中，温度是一个重要的参数，标准铂电阻温度计可以提供准确的温度数据。

3. 医疗设备，医疗设备对温度要求严格，标准铂电阻温度计可以用于体温计、温度控制器等医疗设备中。

总结。

标准铂电阻温度计是一种精密的温度传感器，具有高精度、稳定性好、线性度高等特点，被广泛应用于工业自动化控制、科学研究、医疗设备等领域。

通过测量铂电阻的电阻值，可以准确地获取被测温度的数据，满足各种应用场景的需求。

随着科学技术的不断发展，标准铂电阻温度计将在更多领域发挥重要作用。

标准铂电阻温度计等级分类标准铂电阻温度计是一种用于测量温度的仪器，其核心部件是由铂制成的电阻，具有高度的稳定性和准确性。

根据其准确度等级，标准铂电阻温度计被分为不同的等级。

以下是关于标准铂电阻温度计等级分类的详细信息：1.一等标准铂电阻温度计：一等标准铂电阻温度计是最高级别的铂电阻温度计，其准确度等级为±0.003摄氏度。

这种温度计主要用于科学研究和物理实验中的温度测量，如研究材料的热膨胀系数、检测气体成分等。

一等标准铂电阻温度计对温度测量的准确性要求非常高，因此其制作和校准过程都十分严格。

2.二等标准铂电阻温度计：二等标准铂电阻温度计的准确度等级为±0.01摄氏度。

这种温度计常用于工业生产过程中的温度控制和监测，如化工、钢铁、造纸等行业。

二等标准铂电阻温度计对于温度测量的准确性要求相对较低，但仍然能够满足大多数工业生产过程中的需求。

3.三等标准铂电阻温度计：三等标准铂电阻温度计的准确度等级为±0.03摄氏度。

这种温度计常用于一般场合的温度测量，如医疗、气象、环保等领域。

三等标准铂电阻温度计对于温度测量的准确性要求较低，适用于一般场合的温度测量需求。

除了以上三个等级的标准铂电阻温度计，还有四等标准铂电阻温度计，其准确度等级为±0.1摄氏度。

这种温度计主要用于较低精度的温度测量，如室内温度测量、环境温度监测等。

总的来说，标准铂电阻温度计的等级分类是根据其准确度等级来划分的。

不同等级的标准铂电阻温度计适用于不同的场合和测量需求。

在选择使用时，应根据实际需求选择相应等级的标准铂电阻温度计，以确保温度测量的准确性和可靠性。

同时，为了确保标准铂电阻温度计的准确性，还需要定期进行校准和维护。

此外，需要注意的是，标准铂电阻温度计的等级分类只是对其准确度的一个相对评价，不同等级的温度计在测量同一温度时可能存在微小的差异。

因此，在进行精确的温度测量时，应尽量选择高等级的标准铂电阻温度计或者采用多种等级的温度计进行比较测量，以减小误差并提高测量准确性。

Pt100铂电阻温度与电阻对照
一、Pt100温度传感器的主要技术参数：
测量范围：-200℃～+850℃；
允许偏差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t│）；
热响应时间<30s；
最小置入深度：热电阻的最小置入深度≥200mm；
允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

二、热电阻公式:
0到850度： Rt=R0（1+A*t+B*t^2）
-200到 0： Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值，对于Pt100,Ro就等于100
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
三、比较简洁的计算方法：
PT100在0摄氏度的时候电阻值为100欧姆，然后温度每升高一度，电阻值增加0.385欧姆，具有良好的线性。

四、温度与电阻对照表
一体化温度变送器模块型号：SBWZ246P 精度：0.5级传感器：PT100铂热电阻测量范围：0-400℃
输出信号：4-20mA 供电电源：24VDC。

铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻值所对应的温度值，当被测介质中存在温度梯度时，所测量的温度是感温元件所在范围内介质层中的平均温度。

绝大多数的材料的电阻性能都会随温度的升高而增大，（极少数的负温度特性的材料温度升高电阻反而降低）。

将电阻接入电路中，再把不同温度下的电流都记录下来，通过观察电流的变化就可以知道电阻的变化。

从而可以绘出温度-电阻（或者电流）曲线图，就可以通过测量电阻（或者直接测电流），推测出（或者直接标注成）温度的数组来测量温度。

用铂热电阻只是因为其抗氧化性能比较好，再就是电阻-温度特性的对应性比较稳定（直线度好），可测量的温度范围比较宽。

以上就是铂电阻温度传感器的原理分享。

USTsensor致力于风电行业测控。

优斯特传感器科技集团(USTSensor)是一家以传感器研发、生产的专业公司，公司目前拥有各种检测设备，气体的综合测试系统。

年生产各类传感器数百万支。

更多资讯请直接拨打电话沟通。

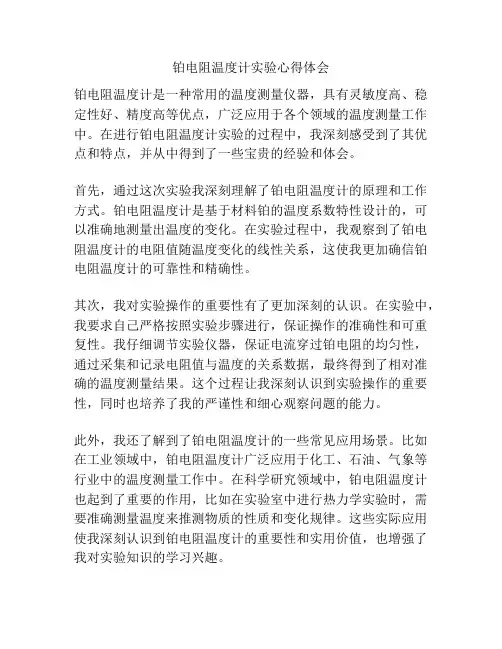

铂电阻温度计实验心得体会铂电阻温度计是一种常用的温度测量仪器，具有灵敏度高、稳定性好、精度高等优点，广泛应用于各个领域的温度测量工作中。

在进行铂电阻温度计实验的过程中，我深刻感受到了其优点和特点，并从中得到了一些宝贵的经验和体会。

首先，通过这次实验我深刻理解了铂电阻温度计的原理和工作方式。

铂电阻温度计是基于材料铂的温度系数特性设计的，可以准确地测量出温度的变化。

在实验过程中，我观察到了铂电阻温度计的电阻值随温度变化的线性关系，这使我更加确信铂电阻温度计的可靠性和精确性。

其次，我对实验操作的重要性有了更加深刻的认识。

在实验中，我要求自己严格按照实验步骤进行，保证操作的准确性和可重复性。

我仔细调节实验仪器，保证电流穿过铂电阻的均匀性，通过采集和记录电阻值与温度的关系数据，最终得到了相对准确的温度测量结果。

这个过程让我深刻认识到实验操作的重要性，同时也培养了我的严谨性和细心观察问题的能力。

此外，我还了解到了铂电阻温度计的一些常见应用场景。

比如在工业领域中，铂电阻温度计广泛应用于化工、石油、气象等行业中的温度测量工作中。

在科学研究领域中，铂电阻温度计也起到了重要的作用，比如在实验室中进行热力学实验时，需要准确测量温度来推测物质的性质和变化规律。

这些实际应用使我深刻认识到铂电阻温度计的重要性和实用价值，也增强了我对实验知识的学习兴趣。

最后，通过这次实验我认识到了团队合作的重要性。

在实验中，我与同组的同学们密切合作，互相帮助和支持。

通过共同努力，我们成功完成了实验任务，并得到了准确的温度测量结果。

这次实验使我深刻认识到了团队合作的重要性，也提高了我与他人合作的能力和沟通技巧。

总之，通过参与铂电阻温度计实验，我不仅深刻理解了其原理和工作方式，还从中得到了实践经验和体会。

这次实验使我更加确信了铂电阻温度计在温度测量中的重要性和可靠性，也提高了我对实验操作的重视和认识。

同时，我也深刻认识到了团队合作的重要性，在与同组同学们的合作中学习到了很多。

四线制铂电阻温度计类型解释说明以及概述1. 引言1.1 概述在现代工业和科学领域中，温度测量是一项非常重要的任务。

为了获得准确可靠的温度信息，四线制铂电阻温度计被广泛应用。

四线制铂电阻温度计不仅具有高精度、稳定性和可靠性，还可以在极端条件下进行准确测量，因此被广泛用于各种环境和应用场景。

1.2 文章结构本文将对四线制铂电阻温度计类型进行详细解释和说明，并概述其使用与发展趋势。

文章分为五个主要部分，分别是引言、四线制铂电阻温度计类型、解释说明四线制铂电阻温度计类型、概述四线制铂电阻温度计的使用与发展趋势以及结论。

1.3 目的本文旨在介绍和解释四线制铂电阻温度计的原理、特点和常见类型，并探讨其在不同应用场景下的使用情况。

同时，我们将分析技术进步对该技术的影响，并展望未来该技术的发展趋势和应用前景。

通过这篇文章，读者将能够全面了解四线制铂电阻温度计类型，以及它在工业和科学领域中的重要性和应用价值。

2. 四线制铂电阻温度计类型2.1 定义和原理:四线制铂电阻温度计是一种常用于测量温度的传感器。

它基于铂电阻的温度特性，利用四根导线来精确地测量温度。

这种类型的电阻温度计通常由两个不同长度的铂丝组成，一个为感受器，另一个为补偿器。

其工作原理是利用铂电阻在温度变化时产生的电阻值变化来测量温度。

随着温度的升高，铂电阻的电阻值也会增加，反之亦然。

通过测量铂电阻的电阻值变化，可以准确地确定被测物体或环境的温度。

2.2 热电阻特点和优势:四线制铂电阻温度计具有以下特点和优势：- 高精确度：四线制结构消除了引线电压对测量结果的影响，能够提供更准确和稳定的温度数据。

- 宽工作范围：四线制铂电阻可以在极低至极高温度下工作，覆盖了许多实际应用需求。

- 耐腐蚀性：铂电阻具有较高的耐腐蚀性能，可在恶劣环境下使用。

- 快速响应：由于铂电阻的特性，四线制铂电阻温度计可以快速响应温度变化。

2.3 常见的四线制铂电阻温度计类型:有几种常见的四线制铂电阻温度计类型：- PT100: PT100是最常用的四线制铂电阻温度计之一。

实验二十四 PT100 铂热电阻测温实验实验知识储备1．铂热电阻工作原理铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。

温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，具有可靠性好、热响应时间短等优点，且电气性能稳定。

铂热电阻是一种精确、灵敏、稳定的温度传感器。

铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小，因此它可以制成各种微型温度传感器探头。

可用于-200～+420℃范围内的温度。

2．PT100 设计参数PT100 铂电阻A 级在0℃时的电阻值R0=100±0.06 Ω；B 级R0=100±0.12 Ω，PT100铂热电阻各种温度对应阻值见分度表23-1。

PT100R 允许通过的最大测量电流为5mA，由此产生的温升不大于0.3℃。

设计时PT100上通过电流不能大于5mA。

图2-1-1铂电阻的温度特性实验目的1．通过自行设计热电阻测温实验方案，加深对温度传感器工作原理的理解。

2．掌握测量温度的电路设计和误差分析方法。

实验内容1．设计PT100 铂热电阻测温实验电路方案；2．测量PT100 的温度与电压关系，要求测温范围为：室温～65℃；温度测量精度：±2℃；输出电压≤4V，输出以电压V方式记录。

3．通过测量值进行误差分析。

实验步骤1、完成系统方案设计；实验方案初步设定为如下：图2-实验方案电路图电阻阻值计算：考虑图中电路，当铂电阻变化ΔR时，电桥电压：ΔU=E2−R3ER3+R0+ΔR0=EΔR02(R3+R0+ΔR0)，只有当R3取很大时才能保持线性。

故取R3为350欧姆，R1和R2以及电位器选用仪器上的变阻器，通过调整使节点1和节点2对应的电压差为零，这样当铂电阻受温度的影响发生变化时就会引起节点间的电压差，在实验时，考虑到差动放大器可以临时调节放大倍数，所以此处放大器只作为更进一步调节的备用元件。
