测井曲线在沉积相中的应用

主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

成像测井在地质构造沉积分析及储层评价中的应用从成像测井技术在我国地质油藏的实践应用来看，就测量方法而言，可将成像测井技术分成电成像测井技术与声成像技术两种形式，主要有地层电阻率成像测井、地层微电阻率扫描测井、方位电阻率成像测井、阵列感应成像测井、井下声波电视等。

从广义视角来看，成像测井技术还设计核磁共振粗巨额ing技术、偶极子阵列声波测井技术等。

标签：成像测井;地质油藏;应用与探究成像测井蕴含大量的地质信息，能够准确、直观的了解到地下油藏的地质特征，从沉积、构造等多个视角对地质特征进行分析与探索。

将成像测井运用到裂缝性储层研究中，能够有效提升研究工作的直观性与有效性，最大程度上满足裂缝油气藏的各种需求。

为此，本文将针对成像测井技术在地质油藏研究中的应用进行探究。

1.成像测井技术在地质构造解释方面的运用井眼成像资料能够将地质构造特征直观的描述出来，是地质油藏勘探信息的主要来源，在地质油藏勘探工作中具有较高的应用价值与推广价值。

将成像测井技术运用到地质构造中能够确定地质构造倾斜角的方向及其走向、对小到裂缝级的断层进行清晰识别，为地震解释内幕断层提供帮助，通过对地震资料进行标定、验证从中得出地质构造的剖面图，提升对地震解析的精确度，绘制井旁地质坡面图，为井间地层对比提供帮助。

通过运用成像测井技术开展地质构造研究工作，能够准确获取地层构造倾角与断层断点位置的相关影像资料，且这些影像资料同地震资料之间具有较强的一致性与统一性。

通过借助井旁地质剖面图能够对井区之外的地质构造情况进行合理推算，并结合地震剖面图对井间地层进行更精细的对比与分析，为后期地质研究与开采工作提供可靠的理论依据，有效提升地质勘探工作的准确性与高效性，保证地质油藏开采工作的安全性。

2.成像测井技术在地质沉积分析方面的运用测井信息能够将地层的流体性质、物性、岩性等多项信息综合反映出来。

从沉积微相研究视角来看，通常仅将常规测井信息用在识别岩性、定性判断沉积韵律工作中，借助高分辨率成像测井技术为沉积分析提供层理、层面、岩石雷度、古水流方向等具有较高关键性、重要性的沉积构造信息。

6.1 单井沉积相分析沉积相是沉积环境的物质表现，即指一定的沉积环境以及在该环境中形成的沉积物特征的综合。

沉积相标志的获取和确定主要来自三个方面：地质、地震与钻井。

钻井资料——岩心与测井是地下沉积相确定的最直接、最可靠的相标志，也是进行层序划分的核心内容之一。

综合地质与测井特征两方面的研究，结合区域地质研究资料，研究了单井的沉积相发育特征，总结出其纵向演化和横向相变规律。

6.1.1 测井沉积相研究6.1.1.1 测井相分析的基本原理和方法测井相分析的基本原理就是从一组能反映地层特征的测井响应中，提取测井曲线特征，包括幅度大小、形态、接触关系及组合特征，结合其它测井解释结论将地层剖面划分为有限个测井相，并用岩心资料加以验证，从而建立用测井资料描述地层沉积相的模式。

岩心或岩相分析是测井识别沉积相或微相的地质基础。

由于各类测井曲线所反映的地质特征不同，因而在相识别中所发挥的作用也存在明显的差异（表6－1），如自然电位、自然伽马、电阻率可以反映沉积物垂向粒序、韵律以及沉积结构特征和水动力能量的变化；地球化学测井、能谱测井可反映岩石组分的成熟度，进而分析母岩性质、古地理背景、源区的远近。

另外测井曲线在垂向上的组合规律也是判断沉积微相组合规律的有效方法。

6.1.1.2 表征岩性、层序特征的测井相标志碎屑岩储层沉积相分析常用的测井曲线是反应岩性变化的自然伽马（GR）和自然电位（SP），有时也配合电阻率，当然不同的地区也有区别，因地而异。

各类测井曲线所反映的地质特征不同：SP、GR、电阻率曲线主要反应沉积物在垂向上的粒序变化和韵律，以及沉积结构特征和水动力能量的变化。

通过分析测井曲线的组合形态、幅度、顶底接触关系、光滑程度等基本要素来确定单井测井相特征，综合分析后确定单井沉积相的类型。

本地区可以识别出来的曲线形态包括以下几种：（1）钟形曲线下部最大，往上越来越小，是水流能量逐渐减弱或物源供应越来越少的表现。

其特点底部突变、顶部渐变，即为向上变细的韵律，反映出正粒序结构，典型的代表为曲流河点坝或河道充填沉积的产物（图6－1a）。

测井资料在三角洲前缘不同沉积微相中的应用摘要：研究三角洲前缘不同沉积微相主要通过岩芯资料和测井资料两种形式。

在识别沉积相类型中，岩芯资料是最有效的依据。

考虑到取芯资料往往是有限的，对沉积微相确定往往要运用测井信息，依据测井曲线的形态、幅度、光滑程度、组合特征等特征进行测井相的分析，识别不同的沉积环境对应的测井响应。

在确立相标志划分的基础上，通过测井资料分析确立出微相类型。

关键词：测井资料；沉积微相；沉积特征；测井曲线0前言测井相分析是综合性的工作。

它是由一组恢复地层的岩性剖面和沉积环境的测井曲线组成。

当在一个井段确立了岩性剖面之后，就应将测井相转化为其有地质意义的概念[1,2]。

这首先要了解沉积环境及沉积过程，熟悉其沉积特征和相分析方法，在岩芯分析等地质资料的刻度下建立匹配准则，实现从测井相到沉积微相的转换。

储层的岩性、物性与其相应沉积环境密切相关，而利用测井曲线可以研究储层沉积环境，测井曲线的幅度特征、形态特征、变化特征，可以定性地反映地层岩性、粒度、泥质含量变化和垂向组合关系等特征，不仅可以用于沉积微相研究，也可以识别地层划分和对比的标志[3]。

常用的测井曲线有自然电位、自然伽马、电阻率、中子、密度、声波等。

充分利用测井资料，发挥测井方法多样、精度高、易识别、检测完整等优点，对于研究储集砂体沉积微相具有十分重要的意义[4]。

1测井相标志测井曲线是岩石各种物理性质沿井孔深度变化的物理响应，反映了岩石的岩性、粒度、泥质含量及垂向序列等重要信息[5]。

在不能全部取芯的条件下，测井资料较易获取，测井能获得所需研究井段的全部测井曲线。

在沉积相研究过程中，常应用自然电位曲线、自然伽玛曲线、微电极曲线等研究沉积相、分析沉积层的粒度变化趋势、非均质性和韵律性等，从而识别出沉积相和沉积环境（表1）。

3沉积微相及其特征三角洲前缘是三角洲最主要的骨架部分，是河流和湖泊共同作用的结果，砂层类型繁多且发育集中[8]。

①钟型：自然伽马曲线形态呈钟状。

曲线从下往上幅度突然变高，然后逐渐下降，慢慢恢复到泥岩基线，它反映出沉积环境从低能突然变为高能，之后又从高能缓慢恢复到低能的情况。

岩性具正粒序结构，底部与泥岩呈突变接触关系，一般对应于底冲刷，顶部与泥岩渐变接触，反映了逐渐减弱的水动力特征，是由中—粗粒砂岩至中—细砂岩组成的、由粗变细的曲流河边滩或辫状河心滩砂体上部的沉积特征。

如由多个冲刷面、叠置的边滩或心滩与薄泥岩夹层组合在一起，因每个叠置砂体的粒级及含泥量的韵律性变化，可使钟形曲线多次叠加而呈宏观的圣诞树形；②光滑箱型：自然伽马曲线形态呈箱状，它反映沉积过程中物源丰富和水动力条件较强。

砂岩层顶、底均为突变接触。

根据箱型曲线是否齿化，可进一步分为光滑箱型和锯齿状箱型两种曲线形态。

光滑箱型自然伽马曲线光滑或微齿化，内部结构较均匀，岩性较单一，无粉砂或泥岩夹层，曲线底部呈突变关系，顶部突变或略显正韵律变化特征，反映物源充足、强而稳定的水动力特征，在本区多是由含砾粗砂岩和中—粗粒砂岩组成的具有多韵律叠置的辫状河心滩沉积特征；③锯齿状箱型：与上面的光滑箱型非常相似，自然伽马曲线齿化，岩性组合通常是有多个向上变细的正旋回组成，内部结构不均匀，可能发育有多个泥岩夹层，反映了水动力条件强但不稳定、强弱平凡交替的特征，在本区指示了由中—粗粒砂岩或中—细粒砂岩组成的多韵律叠置辫状河心滩和河道充填沉积特征；④漏斗型：自然伽马曲线形态呈漏斗状，反映沉积环境的能量从弱到强，然后突然变弱的变化特征。

岩性主要为反韵律的薄层砂岩、粉砂岩、泥岩互层，对应砂体厚度小（2m左右），砂体顶部与泥岩突变接触，底部与泥岩渐变接触，砂岩主要发育于上部，反映突发性的洪水流溢岸沉积，如决口扇和决口河道，多个决口扇的连续发育可形成叠置漏斗型曲线。

⑤指型曲线：自然伽马曲线形态呈指状，曲线幅度高，表明物源少而沉积环境能量强。

岩性一般为细一中砂岩，厚度一般小于2m与上下泥岩突变接触，是决口扇和决口河道的典型曲线特征。

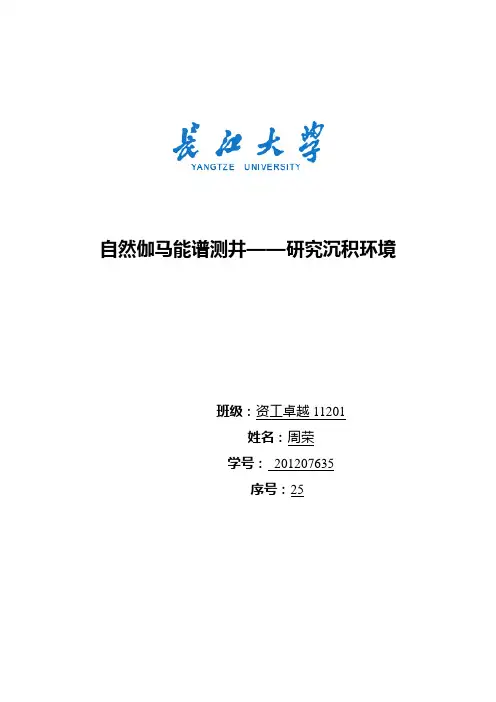

自然伽马能谱测井——研究沉积环境班级：资工卓越11201姓名：周荣学号：201207635序号：25前言伽马射线是原子核衰变裂解时释放的射线之一，穿透能力极强，从液体到金属的大部分物质都能穿过，正是由于具有此特性，使其在石油工业等方面得到广泛的应用。

岩石中主要含有铀(U)、钍(Th)、钾(K)等放射性元素，在沉积岩中这些放射性元素主要反映泥质含量的变化，在火山岩、花岗性风化层及某些盐类沉积，自然伽马测量值显著增高，常做为识别这类岩石类型的重要曲线标志。

自然伽马能谱测井就是在钻出的深井中，对地层的自然(天然)伽马射线进行能谱分析，由不同的能量的伽马射线强度确定地层中铀、钍、和钾的含量及其分布情况，从而评价地层的岩性、生油能力以及解决更多的地质和油田开发中的问题。

本课题主要研究在勘探中，利用自然伽马能谱评价生油层的问题。

正文一．自然伽马测井原理不同的岩石含有的化学成分不同，其放射性物质的成分也不一样，泥岩地层的主要成分为粘土矿物，其含有的放射性元素主要为铀(U)、钍(Th)、钾(K)；纯砂岩和碳酸岩的放射性元素含量都比较低。

但对于某些渗透性砂岩和碳酸岩地层,由于水中含有易溶的铀元素,并随水运移,在某些适宜的条件下沉淀,形成高放射性渗透层,此时可以通过自然伽马能谱测井划分出地层。

根据实验室对铀(U)、钍(Th)、钾(K)放射性伽马射线能量的测定，发现钾放射单色伽马射线，其能量为1.46 MeV；铀及其衰变产物放射的是多能谱伽马射线，在高能区内，1.76 MeV的峰值明显，易于鉴别；钍及其衰变产物放射的是多能谱伽马射线，其中2.62MeV的峰值也易于鉴别。

自然伽马能谱测井仪的探测器部分与自然伽马测井仪的基本相同，使用NaI(TI)闪烁计数器，其输出脉冲的幅度与入射伽马射线能量成正比例关系；所不同的是自然伽马能谱测井仪增加了多道脉冲幅度分析器，能分别测量不同幅度的脉冲数，从而得出不同能量的伽马射线能谱，用以测定不同的放射性元素。

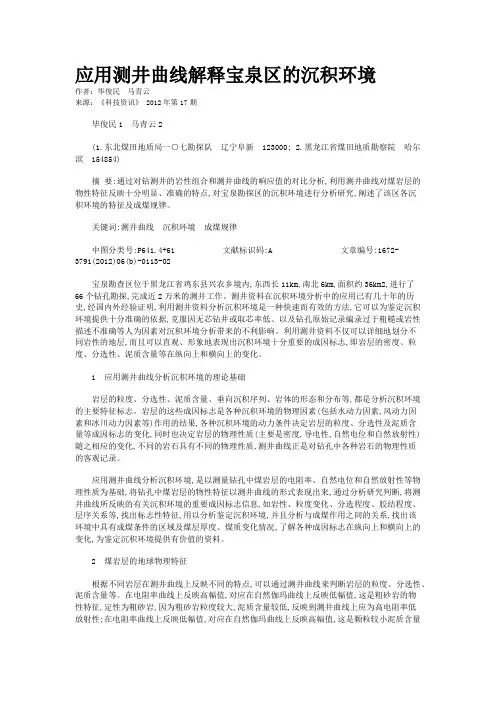

应用测井曲线解释宝泉区的沉积环境作者：毕俊民马青云来源：《科技资讯》 2012年第17期毕俊民1 马青云2(1.东北煤田地质局一○七勘探队辽宁阜新 123000; 2.黑龙江省煤田地质勘察院哈尔滨 154854)摘要:通过对钻测井的岩性组合和测井曲线的响应值的对比分析,利用测井曲线对煤岩层的物性特征反映十分明显、准确的特点,对宝泉勘探区的沉积环境进行分析研究,阐述了该区各沉积环境的特征及成煤规律。

关键词:测井曲线沉积环境成煤规律中图分类号:P641.4+61 文献标识码:A 文章编号:1672-3791(2012)06(b)-0113-02宝泉勘查区位于黑龙江省鸡东县兴农乡境内,东西长11km,南北6km,面积约36km2,进行了66个钻孔勘探,完成近2万米的测井工作。

测井资料在沉积环境分析中的应用已有几十年的历史,经国内外经验证明,利用测井资料分析沉积环境是一种快速而有效的方法,它可以为鉴定沉积环境提供十分准确的依据,克服因无芯钻井或取芯率低、以及钻孔原始记录编录过于粗糙或岩性描述不准确等人为因素对沉积环境分析带来的不利影响。

利用测井资料不仅可以详细地划分不同岩性的地层,而且可以直观、形象地表现出沉积环境十分重要的成因标志,即岩层的密度、粒度、分选性、泥质含量等在纵向上和横向上的变化。

1 应用测井曲线分析沉积环境的理论基础岩层的粒度、分选性、泥质含量、垂向沉积序列、岩体的形态和分布等,都是分析沉积环境的主要特征标志。

岩层的这些成因标志是各种沉积环境的物理因素(包括水动力因素,风动力因素和冰川动力因素等)作用的结果,各种沉积环境的动力条件决定岩层的粒度、分选性及泥质含量等成因标志的变化,同时也决定岩层的物理性质(主要是密度,导电性,自然电位和自然放射性)随之相应的变化,不同的岩石具有不同的物理性质,测井曲线正是对钻孔中各种岩石的物理性质的客观记录。

应用测井曲线分析沉积环境,是以测量钻孔中煤岩层的电阻率、自然电位和自然放射性等物理性质为基础,将钻孔中煤岩层的物性特征以测井曲线的形式表现出来,通过分析研究判断,将测井曲线所反映的有关沉积环境的重要成因标志信息,如岩性、粒度变化、分选程度、胶结程度、层序关系等,找出标志性特征,用以分析鉴定沉积环境,并且分析与成煤作用之间的关系,找出该环境中具有成煤条件的区域及煤层厚度、煤质变化情况,了解各种成因标志在纵向上和横向上的变化,为鉴定沉积环境提供有价值的资料。

第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。

钻井获取的岩芯资料直观、准确，但成本高、效率低。

岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。

测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差异，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。

鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。

综合测井系列：重点反映目的层段钻井剖面的地层特征。

测量井段由井底到直罗组底部，比例尺1：200。

由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。

探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。

标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口〔黄土层底部〕，比例尺1：500，多用于盆地宏观地质研究。

过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。

近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。

一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。

微电极常用于判断砂岩渗透性和薄层划分。

感应—八侧向测井用于判定砂岩的含油水层性能。

四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。

它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。

1、微电极测井大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。

泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。

冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。

主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw 时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

测井曲线不但可以识别长期旋回，而且也可以识别短期和超短期旋回；识别时它利用曲线和形态、幅度及组合能反映一定的沉积环境，进而可以确定层序的边界。

总结前人的应用测井曲线识别层序界面的方法，我们分析其可知，它的实质是利用了不同沉积微相的测井曲线具有不同的特征；例如，自然电位测井曲线在单井沉积微相时，它具有以下特征：（1）曲线的幅度表示了水流能量的强度。

（2）曲线形态反映了砂体沉积过程中水动力能量及物源供应情况。

（3）顶、底接触关系反映了砂体沉积初期、末期水动力能量及物源供应的变化速率。

（4）曲线的光滑程度不但反映了水动力强度，也反映了物源丰富程度。

（5）特定形态齿中线反映了特定的沉积微相（6）包络线的形态与地层叠置关系，进而与沉积微相的关系。

综上述可知，用测井曲线划分层序界面的实质就是单井沉积相的划分，在这方面，广大学者已经取得了骄人的成绩；下面逐一述之。

自然电位和电阻率配合起来研究层序界面，会更准确、更有效、更实用。

王卫红认为自然电位基线的强烈偏移和视电阻率的突然增大或突然减小，这些都是层序边界的响应。

当然，这时如果结合垂直叠加方式(前积、顶积和退积)、砂/泥比或砂、泥层厚度在垂向上的变化，那么就可以轻而易举的对层序界面进行划分。

高志勇认为洪泛面，特别是最大洪泛面，绝大多数表现为单向移动或脉动性移动达低幅极限位置后折向度增高的转换面，电性特征表现为低自然电位和高伽玛、高声波时差，在垂向序列上表现为“细脖子”段，相关的钻井岩心表现为向上加深变细沉积序列顶部的泥岩段(中期、短期旋回层序)或位于大套质纯泥岩段的中、上部(长期旋回层序)。

声波时差识别层序的原理是声波时差能识别沉积地层的岩性、物性、孔隙和裂缝中的流体性质等的综合响应。

不整合的形成将导致其中某些因素出现异常，从而使沉积地层的声波时差偏离正常趋势线。

由这一原理我们可以知道，由于它区分的是不整合面，所以仅能识别长期及其以上的旋回；因而具有一定的限局性。

《测井地质学》课程报告测井相分析在沉积相识别中的应用测井相分析在沉积相识别中的应用沉积相研究是油气田勘探、开发中一项重要而基础的工作。

测井资料在用于进行沉积地层的沉积相研究中已逐渐成为一种重要的手段[1]。

精确划分和识别沉积相（特别是沉积微相）是陆相含油气盆地分析的一个重要研究内容，它是盆地油气储层评价和预测的基础。

对于陆相含油气盆地沉积微相的研究主要依靠钻井岩心资料和测井资料，通常钻井岩心资料是判别沉积相最准确和重要的信息。

但是在含油气盆地内部钻井取心资料往往是局部的，并且通常是不连续的，因此，在沉积微相的研究过程中要充分利用测井相方面的信息，因为测井资料具有平面上分布广泛和纵向上连续分布的特点。

在研究过程中通过对测井曲线的幅度、形态、光滑程度、组合特征及接触关系等方面进行综合分析，可提供地层剖面的沉积层序、粒序旋回、砂泥比和不整合面等大量的沉积学信息[2]，进而识别出不同沉积环境和沉积微相的测井响应特征[3]。

利用测井资料来评价或解释沉积相的方法称为测井相分析[4]，测井相研究是从统计分析与岩心分析相结合的角度出发，将测井相与地质资料进行详细对比，确定测井相的岩性类型及沉积环境[5]。

测井沉积微相分析是通过对取心井段不同沉积微相的测井曲线特征进行研究，建立测井相图版，并将这种关系推广到其他的未取心井，进行沉积微相的标定，进而可以利用研究区内丰富的测井资料进行沉积微相研究[6]。

1 测井相与沉积相的关系[7]在不同的沉积环境下，由于物源情况、水动力条件及水深等各方面的不同，造成沉积物组合形式和层序特征的不同，反映在测井曲线上就有不同的测井曲线形态。

沉积相在测井曲线上的表现最重要的是形态信息[8-9]，其最基本要素有幅度、形状、顶底接触关系、曲线光滑程度及齿中线，而形态信息就是这些要素的综合。

不同的测井环境常常具有不同的测井曲线形态特征，从各种环境的不同曲线形态特征中，可以概括出几种基本的形态类型：顶部或底部渐变型；顶部或底部突变型；振荡型；块状组合型和互层组合型。
