物理：带电粒子在复合场中运动专题辅导

专题拓展课二带电粒子在复合场中的运动[学习目标要求] 1.知道复合场的概念。

2.能够运用运动组合的理念分析带电粒子在组合场中的运动。

3.能分析带电粒子在叠加场中的受力情况和运动情况，能够正确选择物理规律解答问题。

拓展点1带电粒子在组合场中的运动1．组合场：电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现。

2．四种常见的运动模型(1)带电粒子先在电场中做匀加速直线运动，然后垂直进入磁场做圆周运动，如图所示。

(2)带电粒子先在电场中做类平抛运动，然后垂直进入磁场做圆周运动，如图所示。

(3)带电粒子先在磁场中做圆周运动，然后垂直进入电场做类平抛运动，如图所示。

(4)带电粒子先在磁场Ⅰ中做圆周运动，然后垂直进入磁场Ⅱ做圆周运动，如图所示。

3．三种常用的解题方法(1)带电粒子在电场中做加速运动，根据动能定理求速度。

(2)带电粒子在电场中做类平抛运动，需要用运动的合成和分解处理。

(3)带电粒子在磁场中的圆周运动，可以根据磁场边界条件，画出粒子轨迹，用几何知识确定半径，然后用洛伦兹力提供向心力和圆周运动知识求解。

4．要正确进行受力分析，确定带电粒子的运动状态。

(1)仅在电场中运动①若初速度v0与电场线平行，粒子做匀变速直线运动；②若初速度v0与电场线垂直，粒子做类平抛运动。

(2)仅在磁场中运动①若初速度v0与磁感线平行，粒子做匀速直线运动；②若初速度v0与磁感线垂直，粒子做匀速圆周运动。

5．分析带电粒子的运动过程，画出运动轨迹是解题的关键。

特别提醒从一个场射出的末速度是进入另一个场的初速度，因此两场界面处的速度(大小和方向)是联系两运动的桥梁，求解速度是重中之重。

【例1】(2021·广东深圳市高二期末)某些肿瘤可以用“质子疗法”进行治疗，在这种疗法中，质子先被加速到具有较高的能量，然后被引向轰击肿瘤，杀死细胞，如图甲。

图乙为某“质子疗法”仪器部分结构的简化图，Ⅰ是质子发生器，质子的质量m＝1.6×10－27 kg，电量e＝1.6×10－19 C，质子从A点进入Ⅱ；Ⅱ是加速装置，内有匀强电场，加速长度d1＝4.0 cm；Ⅲ装置由平行金属板构成，板间有正交的匀强电场和匀强磁场，板间距d2＝2.0 cm，上下极板电势差U2＝1000 V；Ⅳ是偏转装置，以O为圆心、半径R＝0.1 m的圆形区域内有垂直纸面向外的匀强磁场，质子从M进入、从N射出，A、M、O三点共线，通过磁场的强弱可以控制质子射出时的方向。

专题:带电粒子在复合场中的运动一、复合场的分类：1、复合场：即电场与磁场有明显的界线，带电粒子分别在两个区域内做两种不同的运动，即分段运动，该类问题运动过程较为复杂，但对于每一段运动又较为清晰易辨，往往这类问题的关键在于分段运动的连接点时的速度，具有承上启下的作用．2、叠加场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。

二、带电粒子在复合场电运动的基本分析1.当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2.当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3.当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4.当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛伦兹力的比较1.在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛伦兹力的作用．2.电场力的大小F＝Eq，与电荷的运动的速度无关；而洛伦兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3.电场力的方向与电场的方向或相同、或相反；而洛伦兹力的方向始终既和磁场垂直，又和速度方向垂直．4.电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛伦兹力只能改变电荷运动的速度方向，不能改变速度大小5.电场力可以对电荷做功，能改变电荷的动能；洛伦兹力不能对电荷做功，不能改变电荷的动能．6.匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛伦兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器如图所示，粒子经加速电场后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv0B＝qE,v0=E/B，若v= v0=E/B，粒子做直线运动，与粒子电量、电性、质量无关若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞E/B，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．2.磁流体发电机如图所示，由燃烧室O燃烧电离成的正、负离子（等离子体）以高速。

2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。

设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。

下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。

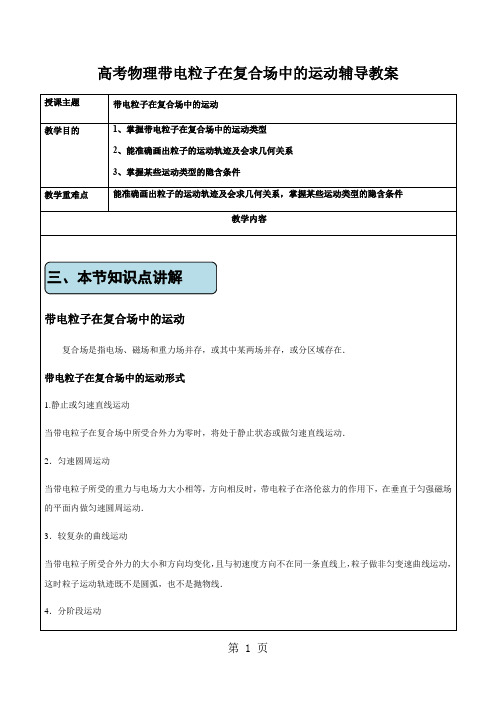

高考物理带电粒子在复合场中的运动辅导教案时刻，质量为m的带电微粒B ．若小球的初速度为，小球将做加速度不断增大的减速运动，最后停止 C ．若小球的初速度为，小球将做加速度不断增大的减速运动，最后停止 D ．若小球的初速度为，则运动中克服摩擦力做功为 4．【2019•辽宁省抚顺市一中高三上第一次模拟】质量为m 、电量为q 的带电离子从P （0，h ）点沿x 轴正方向射入第一象限的匀强磁场中，磁感应强度为B ，并沿着y 轴负方向垂直进入匀强电场（电场方向沿x 轴负方向），然后离子经过y 轴上的M （0，-2h ）点，进入宽度为h 的无场区域，如图所示，再进入另一个范围足够大的匀强磁场，最后回到P 点，不计重力，试求： （1）初速度0v （2）电场强度E（3）从P 点出发到再次回到P 点所用的时间【答案】（1）0qBh v m=（2）22B hq E m =（3）4174m mqB qB π+（3）离子在第一象限做匀速圆周运动的周期为：22R mT v qBππ== qBmg3qBmgqB mg 222323Bq g m离子在第一象限做14T 的运动，故运动时间1142m t T qBπ== 离子在第四象限做类平抛运动，由①和③可得：2022h mt v qB==离子以2qBhv m=的速度与y 轴负方向成45°做匀速直线运动，在x 轴方向产生位移为h ，在y 轴方向产生位移同样为h ，则离子做匀速直线运动时间30h m t v qB== 离子进入磁场后做匀速圆周运动，速度2qBhv m=方向与y 轴方向成45°角，如图要使离子可以打在P 点，由满足以下条件： 离子在磁场中做圆周运动的圆心角32πθ=，522sin 4552r h r h ︒=⇒=运动时间433215444r m t T v qBππ=⨯=＝ 离子射出磁场后做匀速直线运动到P 点，所需要时间53mt t qB==MF 为垂直OC 的一条弦，则MF 为最短的弦，从F 点射出的粒子运动时间最短，此时轨迹圆心为O 2，由三角形关系得：L L MF 23sin ==θ，2121sin 2==R MF α, °30α= ⑿ 此粒子的运动时间qB m T t 3360202πα== ⒀ 时间差为qBm t t t 3221π=-=∆ ⒁1．【吉林省长春外国语学校2019届高三上学期第一次质量检测物理试题】如图所示，直角坐标系xOy 位于竖直平面内，在第四象限存在匀强磁场和匀强电场，磁场的磁感应强度为B ，方向垂直xOy 平面向里，电场线平行于y 轴，一质量为m ，电荷量大小为q 的带负电的小球，从y 轴上的A 点水平向右抛出，经x 轴上的M 点进入电场和磁场，恰能做匀速圆周运动，最后从y 轴上的N 点沿垂直于y 轴的方向离开电场和磁场，ON 之间的距离为L ．小球过M 点时速度方向与x 轴正方向夹角为θ，不计空气阻力，重力加速度为g ，求：（1）电场强度E 的大小和方向；五、当堂达标检测（2）小球从A 点抛出时初速度v 0的大小；（3）A 点到x 轴的高度h ．【答案】（1），方向竖直向下；（2）；（3）. 2.【西藏日喀则地区第一高级中学2019届高三10月月考理科综合物理试题】如图a 所示，水平直线MN 下方有竖直向上的匀强电场，现将一重力不计，比荷的正电荷置于电场中的O 点由静止释放，经过后，电荷以的速度通过MN 进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B 按图b 所示规律周期性变化（图b 中磁场以垂直纸面向外为正，以电荷第一次通过NM 时为t =0时刻），计算结果可用表示。

带电粒子在复合场中运动专题带电粒子在复合场中的运动是研究电磁学的重要问题之一。

复合场是指同时存在电场和磁场的场景，这种场景在自然界中广泛存在，例如电磁波、天体等，也在工程应用中得到广泛应用，例如地球磁场、医学影像等。

带电粒子在单一场中的运动在理解带电粒子在复合场中运动之前，我们需要先了解带电粒子在单一场中的运动。

在电场中，带电粒子会受到电场力的作用，从而在电场力的作用下做直线运动。

在磁场中，带电粒子会受到洛伦兹力的作用，从而顺着磁力线做螺旋运动。

这些都是比较基础的电磁学知识，这里不再详细讨论。

带电粒子在复合场中的运动在复合场中，带电粒子受到的是电场力和洛伦兹力的共同作用，因此它的运动轨迹就变得非常复杂。

具体来说，当电场和磁场方向垂直时，带电粒子的运动轨迹是一个圆形轨迹；当电场和磁场方向不垂直时，带电粒子的运动轨迹是一个螺旋形轨迹。

对于一般情况下的复合场，我们可以通过综合考虑电场和磁场的不同方向，得到带电粒子的具体轨迹。

在实际应用中，比如医学影像中的磁共振成像、天体物理学中的宇宙射线等，都涉及到带电粒子在复合场中的运动。

应用实例：医学影像中的磁共振成像医学影像领域中的磁共振成像（Magnetic Resonance Imaging，MRI）是一种非常常见的影像技术。

其中，磁共振成像剖面中的图像显示了人体基本组织和器官的细节，从而对诊断疾病起到了重要的作用。

磁共振成像的关键是产生一种特定的复合场，从而对人体组织产生特定的影响，从而得到影像。

在磁共振成像中，主磁场是垂直于病人身体的一个长方向的静磁场，而辅助磁场则是通过各种方式产生的交变磁场和脉冲磁场。

在此复合场的作用下，人体内的氢原子会产生共振现象，从而产生极低频信号，通过信号采集和处理后，便得到了图像。

磁共振成像是一种非常成功的医学诊断技术，它的关键是对带电粒子在复合场中运动的理解和应用。

结论带电粒子在复合场中的运动问题是电磁学研究的重要问题之一，在实际应用中也经常涉及到该问题。

带电粒子在复合场中的运动目标：1. 掌握带电粒子在电场、磁场中运动的特点2. 理解复合场、组合场对带电粒子受力的分析。

重难点：重点： 带电粒子在电场、磁场中运动的特点；带电粒子在复合场中受力分析 难点： 带电粒子在复合场中运动受力与运动结合。

知识：知识点1 带电粒子在复合场中的运动 1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存． (2)组合场：电场与磁场各位于一定的区域内，并不重叠，或相邻或在同一区域电场、磁场交替出现． 2．带电粒子在复合场中的运动形式(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线． 易错判断(1)带电粒子在复合场中不可能处于静止状态．(×) (2)带电粒子在复合场中可能做匀速圆周运动．(√) (3)带电粒子在复合场中一定能做匀变速直线运动．(×) 知识点2 带电粒子在复合场中的运动实例 1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，qU ＝12mv 2.粒子在磁场中做匀速圆周运动，有qvB ＝m v 2r .由以上两式可得r ＝1B2mUq ， m ＝qr 2B 22U ， q m ＝2UB 2r 2.2．回旋加速器(1)构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB ＝mv 2r ，得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关．3．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器(如图所示)．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E/B. 4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，图中的B 是发电机正极． (3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝qU/L ＝qvB 得两极板间能达到的最大电势差U ＝BLv . 易错判断(1)电荷在速度选择器中做匀速直线运动的速度与电荷的电性有关．(×) (2)不同比荷的粒子在质谱仪磁场中做匀速圆周运动的半径不同．(√)(3)粒子在回旋加速器中做圆周运动的半径、周期都随粒子速度的增大而增大．(×)题型分类：题型一 带电粒子在组合场中的运动题型分析：1．带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零 做初速度为零的匀加速直线运动 保持静止 初速度垂直场线 做匀变速曲线运动(类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点 受恒力作用，做匀变速运动洛伦兹力不做功，动能不变2.“电偏转”和“磁偏转”的比较垂直进入匀强磁场(磁偏转)垂直进入匀强电场(电偏转)情景图受力F B ＝qv 0B ，大小不变，方向总指向圆心，方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力 运动规律匀速圆周运动r ＝mv 0Bq ，T ＝2πmBq类平抛运动v x ＝v 0，v y ＝Eqm t x ＝v 0t ，y ＝Eq2m t 2运动时间 t ＝θ2πT ＝θmBqt ＝Lv 0，具有等时性动能不变变化3.常见模型(1)从电场进入磁场(2)从磁场进入电场考向1 先电场后磁场【例1】．(2018·哈尔滨模拟)如图所示，将某正粒子放射源置于原点O ，其向各个方向射出的粒子速度大小均为v 0，质量均为m 、电荷量均为q ；在0≤y ≤d 的一、二象限范围内分布着一个匀强电场，方向与y 轴正向相同，在d <y ≤2d 的一、二象限范围内分布着一个匀强磁场，方向垂直于xOy 平面向里．粒子第一次离开电场上边缘y ＝d 时，能够到达的位置x 轴坐标范围为－1.5d ≤x ≤1.5d, 而且最终恰好没有粒子从y ＝2d 的边界离开磁场．已知sin 37°＝0.6，cos 37°＝0.8，不计粒子重力以及粒子间的相互作用，求： (1)电场强度E ； (2)磁感应强度B ；(3)粒子在磁场中运动的最长时间．(只考虑粒子第一次在磁场中的运动时间) [解析](1)沿x 轴正方向发射的粒子有：由类平抛运动基本规律得1.5d ＝v 0t, d ＝12at 2a ＝qE m ，联立可得：E ＝8mv 209qd .(2)沿x 轴正方向发射的粒子射入磁场时有：d ＝v y 2t,联立可得：v y ＝43v 0，电场中：加速直线运动⇓磁场中：匀速圆周运动 电场中：类平抛运动⇓磁场中：匀速圆周运动磁场中：匀速圆周运动 ⇓v 与E 同向或反向 电场中：匀变速直线运动磁场中：匀速圆周运动⇓v 与E 垂直 电场中：类平抛运动v ＝v 2x＋v 2y＝53v 0 方向与水平成53°，斜向右上方，据题意知该粒子轨迹恰与上边缘相切，则其余粒子均达不到y ＝2d 边界，由几何关系可知：d ＝R ＋35R根据牛顿第二定律得：Bqv ＝m v 2R 联立可得：B ＝8mv 03qd .(3)粒子运动的最长时间对应最大的圆心角，经过(1.5d ，d)恰与上边界相切的粒子轨迹对应的圆心角最大，由几何关系可知圆心角为：θ＝254°粒子运动周期为：T ＝2πR v ＝3πd4v 0则时间为：t ＝θ360°T ＝127πd240v 0.考向2 先磁场后电场 【例2】．(2018·潍坊模拟)在如图所示的坐标系中，第一和第二象限(包括y 轴的正半轴)内存在磁感应强度大小为B 、方向垂直xOy 平面向里的匀强磁场；第三和第四象限内存在平行于y 轴正方向、大小未知的匀强电场．p 点为y 轴正半轴上的一点，坐标为(0，l )；n 点为y 轴负半轴上的一点，坐标未知．现有一带正电的粒子由p 点沿y 轴正方向以一定的速度射入匀强磁场，该粒子经磁场偏转后以与x 轴正半轴成45°角的方向进入匀强电场，在电场中运动一段时间后，该粒子恰好垂直于y 轴经过n 点．粒子的重力忽略不计．求： (1)粒子在p 点的速度大小；(2)第三和第四象限内的电场强度的大小；(3)带电粒子从由p 点进入磁场到第三次通过x 轴的总时间.[解析] 粒子在复合场中的运动轨迹如图所示(1)由几何关系可知rsin 45°＝l 解得r ＝2l 又因为qv 0B ＝m v 20r ，可解得v 0＝2Bql m .(2)粒子进入电场在第三象限内的运动可视为平抛运动的逆过程，设粒子射入电场坐标为(－x 1,0)，从粒子射入电场到粒子经过n 点的时间为t 2，由几何关系知x 1＝(2＋1)l ，在n 点有v 2＝22v 1＝22v 0由类平抛运动规律有(2＋1)l ＝22v 0t 2;22v 0＝at 2＝Eqm t 2 联立以上方程解得t 2＝2＋1m qB ，E ＝2－1qlB 2m. (3)粒子在磁场中的运动周期为T ＝2πmqB粒子第一次在磁场中运动的时间为t 1＝58T ＝5πm4qB 粒子在电场中运动的时间为2t 2＝22＋1mqB粒子第二次在磁场中运动的时间为t 3＝34T ＝3πm2qB故粒子从开始到第三次通过x 轴所用时间为t ＝t 1＋2t 2＋t 3＝(11π4＋22＋2)mqB .[反思总结] 规律运用及思路①带电粒子经过电场区域时利用动能定理或类平抛的知识分析； ②带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理； ③注意带电粒子从一种场进入另一种场时的衔接速度．【巩固】如图所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E ，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x 轴的初速度v 0从x 轴上的P 点进入匀强电场中，并且恰好与y 轴的正方向成45°角进入磁场，又恰好垂直于x 轴进入第Ⅳ象限的磁场．已知OP 之间的距离为d ，则带电粒子在磁场中第二次经过x 轴时，在电场和磁场中运动的总时间为( ) A.7πd 2v 0B.dv 0(2＋5π) C.d v 0⎝ ⎛⎭⎪⎫2＋3π2D.d v 0⎝ ⎛⎭⎪⎫2＋7π2D [带电粒子的运动轨迹如图所示．由题意知，带电粒子到达y 轴时的速度v ＝2v 0，这一过程的时间t 1＝d v 02＝2dv 0.又由题意知，带电粒子在磁场中的偏转轨道半径r ＝22d.故知带电粒子在第Ⅰ象限中的运动时间为：t 2＝38×2πr v ＝32πd 2v ＝3πd2v 0带电粒子在第Ⅳ象限中运动的时间为：t 3＝12×2πr v ＝22πd v ＝2πd v 0故t 总＝d v 0⎝ ⎛⎭⎪⎫2＋7π2.故D 正确．] 题型二 带电粒子在叠加场中的运动考向1 电场、磁场叠加【例3】(多选)(2018·临川模拟)向下的匀强电场和水平方向的匀强磁场正交的区域里， 一带电粒子从a 点由静止开始沿曲线abc 运动到c 点时速度变为零， b 点是运动中能够到达的最高点， 如图所示，若不计重力，下列说法中正确的是( ) A ．粒子肯定带负电， 磁场方向垂直于纸面向里 B ．a 、c 点处于同一水平线上 C ．粒子通过b 点时速率最大D. 粒子达到c 点后将沿原路径返回到a 点ABC [粒子开始受到电场力作用而向上运动，受到向右的洛伦兹力作用，则知电场力方向向上，故粒子带负电；根据左手定则判断磁场方向垂直于纸面向里，故A 正确．将粒子在c 点的状态与a 点进行比较，c 点的速率为零，动能为零，根据能量守恒可知，粒子在c 与a 两点的电势能相等，电势相等，则a 、c 两点应在同一条水平线上；由于在a 、c 两点粒子的状态(速度为零，电势能相等)相同，粒子将在c 点右侧重现前面的曲线运动，因此，粒子是不可能沿原曲线返回a 点的，故B 正确，D 错误．根据动能定理得，粒子从a 运动到b 点的过程电场力做功最大，则b 点速度最大，故C 正确．考向2 电场、磁场、重力场的叠加【例4】(2017·全国Ⅰ卷)如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c .已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动．下列选项正确的是( ) A ．m a >m b >m c B ．m b >m a >m c C ．m c >m a >m b D ．m c >m b >m aB [设三个微粒的电荷量均为q ，a 在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，即 m a g ＝qE ①b 在纸面内向右做匀速直线运动，三力平衡，则m b g ＝qE ＋qvB ②c 在纸面内向左做匀速直线运动，三力平衡，则m c g ＋qvB ＝qE ③ 比较①②③式得：m b >m a >m c ，选项B 正确．]考向3 复合场中的动量、能量综合问题【例5】(2018·南昌模拟)如图所示，带负电的金属小球A 质量为m A ＝0.2 kg ，电量为q ＝0.1 C ，小球B 是绝缘体不带电，质量为m B ＝2 kg ，静止在水平放置的绝缘桌子边缘，桌面离地面的高h ＝0.05 m ，桌子置于电、磁场同时存在的空间中，匀强磁场的磁感应强度B ＝2.5 T ，方向沿水平方向且垂直纸面向里，匀强电场电场强度E ＝10 N/C ，方向沿水平方向向左且与磁场方向垂直，小球A 与桌面间的动摩擦因数为μ＝0.4，A 以某一速度沿桌面做匀速直线运动，并与B 球发生正碰，设碰撞时间极短，B 碰后落地的水平位移为0.03 m ，g 取10 m/s 2，求： (1)碰前A 球的速度？ (2)碰后A 球的速度？(3)若碰后电场方向反向(桌面足够长)，小球A 在碰撞结束后，到刚离开桌面运动的整个过程中，合力对A 球所做的功.[答案](1)2 m/s (2)1 m/s ，方向与原速度方向相反 (3)6.3 J 【例5-2】 (1)上题中，A 与B 的碰撞是弹性碰撞吗？为什么？(2)在第(3)问中，根据现有知识和条件，能否求出电场力对A 球做的功？提示：A 、B 碰前，只有A 有动能E kA ＝12m A v 2A1＝12×0.2×22 J ＝0.4 JA 、B 碰后，E kA ′＝12m A v 2A2＝12×0.2×12 J ＝0.1 JE kB ＝12m B v 2B ＝12×2×0.32＝0.09 J 因E kA ＞E kA ′＋E kB故A 、B 间的碰撞不是弹性碰撞．提示：不能．因无法求出A 球的位移．【巩固1】(多选)(2017·济南模拟)如图所示，在正交坐标系O ­xyz 中，分布着电场和磁场(图中未画出)．在Oyz 平面的左方空间内存在沿y 轴负方向、磁感应强度大小为B 的匀强磁场；在Oyz 平面右方、Oxz 平面上方的空间内分布着沿z 轴负方向、磁感应强度大小也为B 的匀强磁场；在Oyz 平面右方、Oxz 平面下方分布着沿y 轴正方向的匀强电场，电场强度大小为aqB 24m .在t ＝0时刻，一个质量为m 、电荷量为＋q 的微粒从P 点静止释放，已知P 点的坐标为(5a ，－2a,0)，不计微粒的重力．则( )A ．微粒第一次到达x 轴的速度大小为aqb mB ．微粒第一次到达x 轴的时刻为4mqBC ．微粒第一次到达y 轴的位置为y ＝2aD ．微粒第一次到达y 轴的时刻为⎝ ⎛⎭⎪⎫40＋5π2mqBBD [微粒从P 点由静止释放至第一次到达y 轴的运动轨迹如图所示．释放后，微粒在电场中做匀加速直线运动，由E ＝aqB 24m ，根据动能定理有Eq ·2a ＝12mv 2，解得微粒第一次到达x 轴的速度v ＝aqB m ，又Eq m t 1＝v ，解得微粒第一次到达x 轴的时刻t 1＝4mqB ，故选项A 错误，B 正确；微粒进入磁场后开始做匀速圆周运动，假设运动的轨道半径为R ，则有qvB ＝m v 2R ，可得：R ＝a ，所以微粒到达y 轴的位置为y ＝a ，选项C 错误；微粒在磁场中运动的周期T ＝2πR v ＝2πm qB ，则运动到达y 轴的时刻：t 2＝5t 1＋54T ，代入得：t 2＝⎝ ⎛⎭⎪⎫40＋5π2m qB ，选项D 正确．]【巩固2】 (多选)(2018·兰州模拟)如图所示，空间中存在一水平方向的匀强电场和一水平方向的匀强磁场，磁感应强度大小为B ，电场强度大小为E ＝3mgq ，且电场方向和磁场方向相互垂直，在正交的电磁场空间中有一足够长的固定粗糙绝缘杆，与电场正方向成60°夹角且处于竖直平面内，一质量为m ，带电量为q (q >0)的小球套在绝缘杆上，若小球沿杆向下的初速度为v 0时，小球恰好做匀速直线运动，已知重力加速度大小为g ，小球电荷量保持不变，则以下说法正确的是( )A ．小球的初速度v 0＝mg2qBB ．若小球沿杆向下的初速度v ＝mgqB ，小球将沿杆做加速度不断增大的减速运动，最后停止C ．若小球沿杆向下的初速度v ＝3mgqB ，小球将沿杆做加速度不断减小的减速运动，最后停止D. 若小球沿杆向下的初速度v ＝4mgqB ，则从开始运动到稳定过程中，小球克服摩擦力做功为6m 3g 2q 2B 2BD题型三 带电粒子在复合场中运动的常见实例考向1 回旋加速器的工作原理【例6】(多选)(2018·成都模拟)粒子回旋加速器的工作原理如图所示，置于真空中的D 形金属盒的半径为R ，两金属盒间的狭缝很小，磁感应强度为B 的匀强磁场与金属盒盒面垂直，高频率交流电的频率为f ，加速器的电压为U ，若中心粒子源处产生的质子质量为m ，电荷量为＋e ，在加速器中被加速．不考虑相对论效应，则下列说法正确是( )A ．质子被加速后的最大速度不能超过2πRfB ．加速的质子获得的最大动能随加速器的电压U 增大而增大C ．质子第二次和第一次经过D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电的频率f ，该加速器也可加速其它粒子AC [质子出回旋加速器时速度最大，此时的半径为R ，最大速度为：v ＝2πRT ＝2πRf ，故A 正确； 根据qvB ＝m v 2R 得，v ＝qBR m ，则粒子的最大动能E km ＝12mv 2＝q 2B 2R 22m ，与加速器的电压无关，故B 错误；粒子在加速电场中做匀加速运动，在磁场中做匀速圆周运动，根据qU ＝12mv 2，得v ＝2qU m ，质子第二次和第一次经过D 形盒狭缝的速度比为2∶1，根据r ＝mvqB ，则半径比为2∶1，故C 正确；带电粒子在磁场中运动的周期与加速电场的周期相等，根据T ＝2πmqB 知，换用其它粒子，粒子的比荷变化，周期变化，回旋加速器需改变交流电的频率才能加速其它粒子，故D 错误．故选AC.]考向2 速度选择器的工作原理【例7】在如图所示的平行板器件中，电场强度E 和磁感应强度B 相互垂直．一带电粒子(重力不计)从左端以速度v 沿虚线射入后做直线运动，则该粒子( ) A ．一定带正电B ．速度v ＝EBC ．若速度v ＞EB ，粒子一定不能从板间射出D ．若此粒子从右端沿虚线方向进入，仍做直线运动B考向3 质谱仪的工作原理【例7】质谱仪是测量带电粒子的质量和分析同位素的重要工具．如图所示为质谱仪的原理示意图，现利用质谱仪对氢元素进行测量．让氢元素三种同位素的离子流从容器A 下方的小孔S 无初速度飘入电势差为U 的加速电场．加速后垂直进入磁感应强度为B 的匀强磁场中．氢的三种同位素最后打在照相底片D 上，形成a 、b 、c 三条“质谱线”．则下列判断正确的是( ) A ．进入磁场时速度从大到小排列的顺序是氕、氘、氚 B ．进入磁场时动能从大到小排列的顺序是氕、氘、氚 C ．在磁场中运动时间由大到小排列的顺序是氕、氘、氚 D ．a 、b 、c 三条“质谱线”依次排列的顺序是氕、氘、氚A [离子通过加速电场的过程，有qU ＝12mv 2，因为氕、氘、氚三种离子的电量相同、质量依次增大，故进入磁场时动能相同，速度依次减小，故A 项正确，B 项错误；由T ＝2πmqB 可知，氕、氘、氚三种离子在磁场中运动的周期依次增大，又三种离子在磁场中运动的时间均为半个周期，故在磁场中运动时间由大到小排列依次为氚、氘、氕，C 项错误；由qvB ＝m v 2R 及qU ＝12mv 2，可得R ＝1B 2mUq ，故氕、氘、氚三种离子在磁场中的轨道半径依次增大，所以a 、b 、c 三条“质谱线”依次对应氚、氘、氕，D 项错误．]【巩固3】(多选)如图所示，含有11H 、21H 、42He 的带电粒子束从小孔O 1处射入速度选择器，沿直线O 1O 2运动的粒子在小孔O 2处射出后垂直进入偏转磁场，最终打在P 1、P 2两点．则( ) A ．打在P 1点的粒子是42HeB ．打在P 2点的粒子是21H 和42He C ．O 2P 2的长度是O 2P 1长度的2倍D ．粒子在偏转磁场中运动的时间都相等BC [通过同一速度选择器的粒子具有相同的速度，故11H 、21H 、42He 的速度相等，由牛顿第二定律得qvB 2＝m v 2R ，解得R ＝mv qB 2，由此可知，设质子的质量为m ，质子带电量为q ，11H 的半径R 1＝mvqB 2，21H的半径R 2＝2mv qB 2，42He 的半径R 3＝2mvqB 2，故打在P 1点的粒子是11H ，打在P 2点的粒子是21H 和42He ，选项A 错误，B 正确；O 2P 1＝2R 1＝2mv qB 2，O 2P 2＝2R 2＝4mvqB 2，故O 2P 2＝2O 2P 1，选项C 正确；粒子在磁场中运动的时间t ＝T 2＝πmqB ，11H 运动的时间与21H 和42He 运动的时间不同，选项D 错误．故选B 、C.]基础练习：考查点：速度选择器1．如图所示，一束质量、速度和电荷不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A 、B 两束，下列说法中正确的是( ) A ．组成A 束和B 束的离子都带负电 B ．组成A 束和B 束的离子质量一定不同 C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外[答案] C考查点：磁流体发电机2．(多选)磁流体发电机是利用洛伦兹力的磁偏转作用发电的．A 、B 是两块处在磁场中互相平行的金属板，一束在高温下形成的等离子束(气体在高温下发生电离，产生大量的带等量异种电荷的粒子)射入磁场．下列说法正确的是( ) A ．B 板是电源的正极 B ．A 板是电源的正极C ．电流从上往下流过电流表D ．电流从下往上流过电流表[答案] AD考查点：电磁流量计3．如图所示，电磁流量计的主要部分是柱状非磁性管．该管横截面是边长为d 的正方形，管内有导电液体水平向左流动．在垂直于液体流动方向上加一个水平指向纸里的匀强磁场，磁感应强度为B .现测得液体上下表面a 、b 两点间的电势差为U .则管内导电液体的流量Q (流量是指流过该管的液体体积与所用时间的比值)为( )A.UdB B.Ud 2B C.U BdD.d BU[答案] A考查点：质谱仪4． A 、B 是两种同位素的原子核，它们具有相同的电荷、不同的质量．为测定它们的质量比，使它们从质谱仪的同一加速电场由静止开始加速，然后沿着与磁场垂直的方向进入同一匀强磁场，打到照相底片上．如果从底片上获知A 、B 在磁场中运动轨迹的直径之比是d 1∶d 2，则A 、B 的质量之比为( )A ．d 21∶d 22B ．d 1∶d 2C ．d 22∶d 21D ．d 2∶d 1 [答案] A分类巩固：带电粒子在组合场中的运动1．如图所示，某种带电粒子由静止开始经电压为U 1的电场加速后，射入水平放置、电势差为U 2的两导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M 、N 两点间的距离d 随着U 1和U 2的变化情况为(不计重力，不考虑边缘效应)( )A ．d 随U 1变化，d 与U 2无关B ．d 与U 1无关，d 随U 2变化C ．d 随U 1变化，d 随U 2变化D ．d 与U 1无关，d 与U 2无关A [带电粒子在电场中做类平抛运动，可将射出电场的粒子速度v 分解成初速度方向与加速度方向，设出射速度与水平夹角为θ，则有：v 0v ＝cos θ 而在磁场中做匀速圆周运动，设运动轨迹对应的半径为R ，由几何关系得，半径与直线MN 夹角正好等于θ，则有：d2R ＝cos θ，所以d ＝2Rv 0v ，又因为半径公式R ＝mv Bq ，则有d ＝2mv 0Bq ＝2B 2mU 1q .故d 随U 1变化，d 与U 2无关，故A 正确，B 、C 、D 错误．]2．(多选)(2017·烟台模拟)如图所示，在x 轴上方有沿y 轴负方向的匀强电场，电场强度为E ，在x 轴下方的等腰直角三角形CDM 区域内有垂直于xOy 平面向外的匀强磁场，磁感应强度为B ，其中C 、D 在x 轴上，它们到原点O 的距离均为a .现将质量为m 、电荷量为＋q 的粒子从y 轴上的P 点由静止释放，设P 点到O 点的距离为h ，不计重力作用与空气阻力的影响．下列说法正确的是( )A ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q2mEB ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q8mEC ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q2mED ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q8mEAD [粒子在电场中加速，有qEh ＝12mv 20.在磁场中做圆周运动，若粒子垂直于CM 射出磁场，则轨迹所对的圆心角θ＝45°，半径R ＝a ，由洛伦兹力提供向心力，有qv 0B ＝mv 20R ，得R ＝mv 0qB ，联立以上各式得h ＝B 2a 2q2mE ，A 正确；若粒子平行于x 轴射出磁场，则轨迹所对的圆心有θ＝90°，半径R ＝a 2，同理可得h ＝B 2a 2q8mE ，D 正确．]3．(2018·银川模拟)如图所示，AB 、CD 间的区域有竖直向上的匀强电场，在CD 的右侧有一与CD 相切于M 点的圆形有界匀强磁场，磁场方向垂直于纸面．一带正电粒子自O 点以水平初速度v 0正对P 点进入该电场后，从M 点飞离CD 边界，再经磁场偏转后又从N 点垂直于CD 边界回到电场区域，并恰能返回O 点．已知OP 间距离为d ，粒子质量为m ，电荷量为q ，电场强度大小E ＝3mv 20qd ，不计粒子重力．试求： (1)M 、N 两点间的距离；(2)磁感应强度的大小和圆形匀强磁场的半径；(3)粒子自O 点出发到回到O 点所用的时间．[解析](1)据题意，作出带电粒子的运动轨迹，如图所示：粒子从O 到M 的时间：t 1＝d v 0；粒子在电场中加速度：a ＝qE m ＝3v 2d故PM 间的距离为：PM ＝12at 21＝32d粒子在M 点时竖直方向的速度：v y ＝at 1＝3v 0粒子在M 点时的速度：v ＝v 20＋v 2y ＝2v 0速度偏转角正切：tan θ＝v yv 0＝ 3 ,故θ＝60°粒子从N 到O 点时间：t 2＝d 2v 0，粒子从N 到O 点过程的竖直方向位移：y ＝12at 22故P 、N 两点间的距离为：PN ＝y ＝38d.所以MN ＝PN ＋PM ＝538 d.(2)由几何关系得：Rcos 60°＋R ＝MN ＝538d,可得半径：R ＝5312d由qvB ＝m v 2R 解得：B ＝83mv 05qd ；由几何关系确定区域半径为：R ′＝2Rcos 30°，即R ′＝54d.(3)O 到M 的时间：t 1＝d v 0;N 到O 的时间：t 2＝d2v 0在磁场中运动的时间：t 3＝4π3R 2v 0＝53πd18v 0无场区运动的时间：t 4＝Rcos 30°2v 0＝5d 16v 0;t ＝t 1＋t 2＋t 3＋t 4＝29d 16v 0＋53πd18v 0. 带电物体在叠加场中的运动4．如图所示，界面MN 与水平地面之间有足够大且正交的匀强磁场B 和匀强电场E ，磁感线和电场线都处在水平方向且互相垂直．在MN 上方有一个带正电的小球由静止开始下落，经电场和磁场到达水平地面．若不计空气阻力，小球在通过电场和磁场的过程中，下列说法中正确的是( )A ．小球做匀变速曲线运动B ．小球的电势能保持不变C ．洛伦兹力对小球做正功D ．小球的动能增量等于其电势能和重力势能减少量的总和D [带电小球在刚进入复合场时受力如图所示，则带电小球进入复合场后做曲线运动，因为速度会发生变化，洛伦兹力就会跟着变化，所以不可能是匀变速曲线运动，选项A 错误；根据电势能公式E p ＝q φ，知只有带电小球竖直向下做直线运动时，电势能保持不变，选项B 错误；根据洛伦兹力的方向确定方法知，洛伦兹力方向始终和速度方向垂直，所以洛伦兹力不做功，选项C 错误；从能量守恒角度知道选项D 正确．]5. (2017·桂林模拟)如图所示，空间存在互相垂直的匀强电场和匀强磁场，图中虚线为匀强电场的等势线，一不计重力的带电粒子在M 点以某一初速度垂直等势线进入正交电磁场中，运动轨迹如图所示(粒子在N 点的速度比在M 点的速度大)．则下列说法正确的是( )A ．粒子一定带正电B ．粒子的运动轨迹一定是抛物线C ．电场线方向一定垂直等势面向左D ．粒子从M 点运动到N 点的过程中电势能增大C [根据粒子在电、磁场中的运动轨迹和左手定则可知，粒子一定带负电，选项A 错误；由于洛伦兹力方向始终与速度方向垂直，故粒子受到的合力是变力，而物体只有在恒力作用下做曲线运动时，轨迹才是抛物线，选项B 错误；由于空间只存在电场和磁场，粒子的速度增大，说明在此过程中电场力对带电粒子做正功，则电场线方向一定垂直等势面向左，选项C 正确；电场力做正功，电势能减小，选项D 错误．]6．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直．在电磁场区域中，有一个光滑绝缘圆环，环上套有一个带正电的小球．O 点为圆环的圆心，a 、b 、c 为圆环上的三个点，a 点为最高点，c 点为最低点， bd 沿水平方向．已知小球所受电场力与重力大小相等．现将小球从环的顶端a 点由静止释放，下列判断正确的是( )A ．当小球运动到c 点时，洛伦兹力最大B ．小球恰好运动一周后回到a 点C ．小球从a 点运动到b 点，重力势能减小，电势能减小D ．小球从b 点运动到c 点，电势能增大，动能增大C [电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad 弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置(即bc 弧的中点)就是“最低点”，速度最大，此时洛伦兹力最大；由于a 、d 两点关于新的最高点对称，若从a 点静止释放，最高运动到d 点，故A 、B 错误．从a 到b ，重力和电场力都做正功，重力势能和电势能都减少，故C 正确．小球从b 点运动到c 点，电场力做负功，电势能增大，但由于bc 弧的中点速度最大，所以动能先增大后减小，故D 错误．所以C 正确，A 、B 、D 错误．]7．(多选)(2018·哈尔滨模拟)如图所示，空间同时存在竖直向上的匀强磁场和匀强电场，磁感应强度为B ，电场强度为E .一质量为m ，电量为q 的带正电小球恰好处于静止状态，现在将磁场方向顺时针旋转30°，同时给小球一个垂直磁场方向斜向下的速度v ，则关于小球的运动，下列说法正确的是( )A ．小球做匀速圆周运动B ．小球运动过程中机械能守恒C ．小球运动到最低点时电势能增加了mgv 2BqD ．小球第一次运动到最低点历时πm2qB。

物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。

⑴带电粒子在匀强电场中做类平抛运动。

这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。

⑵带电粒子在匀强磁场中做匀速圆周运动。

这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。

例1 右图是示波管内部构造示意图。

竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。

电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。

为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。

]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。

它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。

今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。

带电粒子在复合场中运动专题辅导一、基础知识梳理（一）重要的物理概念1.大体电荷：q=×10-19库，又称元电荷，一个电子带有的负电荷的电量或一个质子带有的正电荷电量都为1个大体电荷电量。

2.点电荷：理想化模型3.场场强度：①概念式：E=F/q ，F∝q，E与q、F无关②电场强度的物理意义：说明电场对放入其中的电荷有电场力的作用。

③ E由场源电荷和空间位置（点）决定E=kQ/r2 （Q 为场电荷）④电场强度E是矢量，计算时遵循矢量的平行四边形法那么。

方向规定：正电荷在电场中所受电场力的方向为该点电场强度方向。

4. 电场线：①描述E的方向：场线上各点的切线方向；（2）描述E的强弱：电场线的疏密表示电场强弱；②电场线的特点（四点）；③典型的电场线散布：孤立的正、负点电荷电场线散布、等量异种点电荷电场线散布、等量同种点电荷电场线散布、匀强电场中电场线散布。

5. 电势Φ及等势面：描述电场能的性质的物理量。

电场中，电势相等的点组成的面叫等势面。

6.电势能：U=qΦ.7. 电势差（电压）：UAB=UA-UB8. 电容器的电容：C=Q/U（或C=△Q/△U）概念式。

9. 磁感强度: B=F/IL是矢量，其方向为该位置的磁场方向。

10. 磁感线：磁感线是为了形象地描述磁场而人为引入的在磁场中刻画的一些有方向的曲线。

曲线上每一点的切线方向都和该点的磁场方向相同，磁感线的疏密描述该处磁感强度的强弱。

11.磁通量：φ=BSsinα12.“四个场力”：重力G=mg、电场力F=qE、安培力F=BLI、洛仑兹力F洛=BqV.(专门要注意当磁感强度B与电流或电荷运动速度平行时，安培力或洛仑兹力为零。

)（二）大体的物理规律1. 电荷守恒定律：系统与外界无电荷互换时，系统的电荷代数和守恒。

2.库仑定律：真空中的两个点电荷间的作使劲F=kQ1Q2/r2，在国际单位制中，k=9×109N·m2/C2。

3. 电势差与电场强度的关系：大小关系为E=UAB/d，只适用于匀强电场；方向关系为①电势降落最快的方向为电场强度方向，②电场线与等势面垂直。
