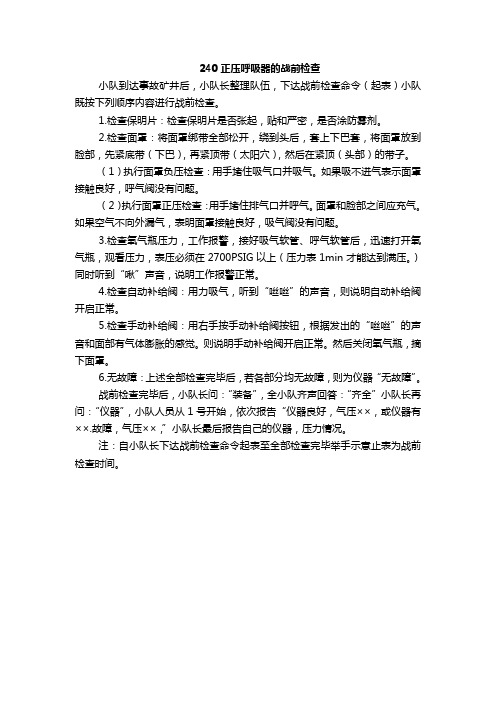

240正压呼吸器的战前检查
小队到达事故矿井后，小队长整理队伍，下达战前检查命令（起表）小队既按下列顺序内容进行战前检查。
1.检查保明片：检查保明片是否张起，贴和严密，是否涂防雾剂。
2.检查面罩：将面罩绑带全部松开，绕到头后，套上下巴套，将面罩放到脸部，先紧底带（下巴），再紧顶带（太阳穴），然后在紧顶（头部）的带子。
（1）执行面罩负压检查：用手堵住吸气口并吸气。
如果吸不进气表示面罩接触良好，呼气阀没有问题。
（2）执行面罩正压检查：用手堵住排气口并呼气。
面罩和脸部之间应充气。
如果空气不向外漏气，表明面罩接触良好，吸气阀没有问题。
3.检查氧气瓶压力，工作报警，接好吸气软管、呼气软管后，迅速打开氧气瓶，观看压力，表压必须在2700PSIG以上（压力表1min才能达到满压。
）同时听到“啾”声音，说明工作报警正常。
4.检查自动补给阀：用力吸气，听到“咝咝”的声音，则说明自动补给阀开启正常。
5.检查手动补给阀：用右手按手动补给阀按钮，根据发出的“咝咝”的声音和面部有气体膨胀的感觉。
则说明手动补给阀开启正常。
然后关闭氧气瓶，摘下面罩。
6.无故障：上述全部检查完毕后，若各部分均无故障，则为仪器“无故障”。
战前检查完毕后，小队长问：“装备”，全小队齐声回答：“齐全”小队长再问：“仪器”，小队人员从1号开始，依次报告“仪器良好，气压××，或仪器有××.故障，气压××，”小队长最后报告自己的仪器，压力情况。
注：自小队长下达战前检查命令起表至全部检查完毕举手示意止表为战前检查时间。
正压式氧气呼吸器的使用方法、要求和注意事项正压式氧气呼吸器的使用方法、要求和注意事项
一、使用方法
1、在使用正压式氧气呼吸器前应将氧气瓶安装在支架上，打开氧气瓶的安全阀，以便进行正常的气体供应。
2、确保氧气流量调节阀为关闭状态，然后连接回路系统中的氧气接口，以便正确的气体流动。
3、检查面罩、管路、过滤器等组件，确保他们正确安装，无损坏或污染。
4、将面罩或管路的一端连接到回路系统，另一端连接到患者口鼻上。
5、打开氧气流量调节阀，以便气体可以正常流向患者。
6、每次使用完毕后，应将面罩或管路分离，关闭安全阀，清洁并存放好所有部件。
二、要求
1、正压式氧气呼吸器需要配备品质优良的氧气瓶，并且气瓶中的气体压力应大于患者的呼吸气压，以保证有效的供气。
2、正压式氧气呼吸器需要配备面罩、管路、过滤器等，这些组件应定期检查清洗，确保没有损坏或污染。
3、正压式氧气呼吸器的气体流量应与患者的呼吸频率保持一致，以保证有效的氧气供应。
三、注意事项
1、使用正压式氧气呼吸器时，应定期检查气瓶中气体的压力，以便及时补充气体。
2、在使用正压式氧气呼吸器时，应定期检查面罩、管路、过滤器等组件，确保它们没有损坏或污染。
3、在使用正压式氧气呼吸器时，应注意患者的呼吸频率，以便及时调整气体流量，以确保有效的氧气供应。

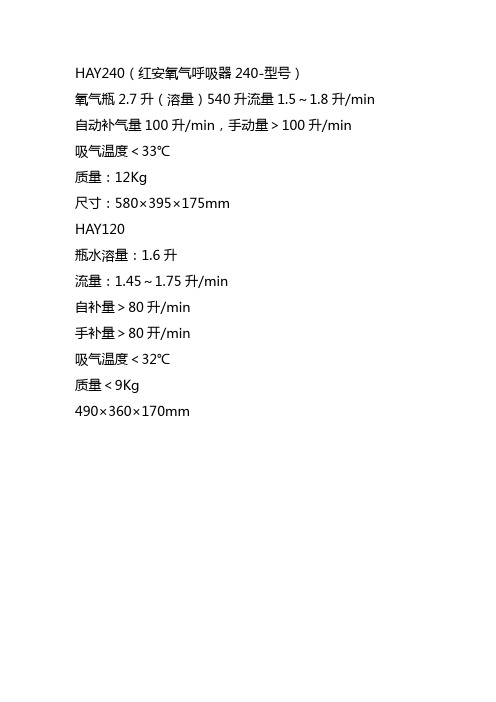

HAY240（红安氧气呼吸器240-型号）氧气瓶2.7升（溶量）540升流量1.5～1.8升/min 自动补气量100升/min，手动量＞100升/min吸气温度＜33℃质量：12Kg尺寸：580×395×175mmHAY120瓶水溶量：1.6升流量：1.45～1.75升/min自补量＞80升/min手补量＞80开/min吸气温度＜32℃质量＜9Kg490×360×170mm用ORT-1呼吸器校检仪检查PB240一、准备工作把校验仪放在平稳的操作台上，把水柱调整到零位，接通电源，试动作情况。
二、呼吸器校验1、低压气密性校验先把呼吸器的上盖打开，平放在操作台上，取下两个正压弹簧，用专用接头把校验仪和呼吸器连接起来，（检查口具接头的密封圈）两根胶管一根接在水柱计的接头上，另一根接在正压接口的接头上，开启小泵开关，向气袋中打气，同时用口具保护盖支起排气阀，使之不能排气，当水柱上升到800Pa时，关闭小泵整理气袋，开启小泵，当水柱上升到800Pa 时，关泵同时折压正压接口的胶管，启动秒表，1分钟不下降30Pa为不合格。
（1000Pa时不超过50Pa）。
2、流量校验在校验低压气密的基础上，将水柱计接头上的胶管移到流量计接头上，打开氧气瓶开关，观察浮子上平面停留的位置，如在1.3～1.5升/min之间为合格。
3、自动补气阀开启压力的校验①在校验流量的基础上，关闭氧气瓶，拨掉两根胶管，轻压气袋，放出呼吸系统内的气。
②取下排气阀的支垫，装好两个弹簧。
③把两根胶管一根接在负压接口上，另一根接在水柱计上，打开氧气瓶。
④启动小泵开关，观察水柱停留的位置，如水柱停留在300～400Pa之间为补气合格。
4、排气校验①在补气校验的基础上，关闭氧气瓶，按手动补气。
②把负压接口的胶管移在正压接口上。
③开启小泵，使水柱上升到600Pa时，关闭小泵。
④打开氧气瓶，观察水柱停留的位置，如在800Pa以下为合格。
海固RHZYN240C(HYZ4C)型正压式氧气呼吸器(仓式)产品使用说明书使用本正压式氧气呼吸器之前，使用者必须认真阅读和理解本说明书并严格遵守相关内容，请保存本说明书以便在使用过程中参考沧州海固安全防护科技有限公司目录一产品概述 (2)二主要技术参数 (2)三结构特征与工作原理 (4)3.1总体结构及其工作原理、工作特征 (4)3.1.1呼吸器结构 (4)3.1.2呼吸器系统结构 (4)3.1.3工作原理 (5)3.2主要部件或功能单元结构、作用及其工作原理 (6)四使用方法 (10)4.1使用前检查 (10)4.2佩带呼吸器 (10)4.3警示信号与卸装 (10)4.4呼吸器性能检验及其方法 (11)五日常维护保养 (13)5.1拆卸 (13)5.2清洗消毒 (13)5.3组装呼吸器 (13)六运输、贮存 (14)6.1运输 (14)6.2贮存 (14)七随机文件 (14)生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号一产品概述海固RHZYN240C型仓式正压式氧气呼吸器（以下简称呼吸器）是一款结合高新技术，提供正压氧气源的隔绝再生式个人呼吸防护装备。
具有高安全可靠性，高舒适性，配置结构紧凑，使用维护方便等优点。
可用于消防、石油、煤矿、化工、冶金、交通、船舶等部门，使作业人员在无氧、缺氧及任何受毒气、烟气、蒸汽污染的大气环境中从事事故处理工作。
使用及环境条件：a.必须使用医用氧气；b.清净罐内氢氧化钙必须装满、装实、密封；c.严禁接触油类及腐蚀性介质；d.无氧、缺氧及任何受毒气、烟气、蒸汽污染，-10℃～40℃，相对湿度0～100%，大气压力70～120KPa的大气环境中。
二主要技术参数额定工作时间：240min质量：10kg（不含氢氧化钙，氧气）外型尺寸：560×370×160mm（长×宽×高）气瓶容积：2.4L额定工作压力：20MPa贮气量：500L呼吸量：30L/min呼气阻力：≤600Pa吸气阻力：0~600Pa吸气中氧气浓度：＞21%吸气中二氧化碳含量：＜1%排气阀开启压力：400～700Pa自动补给阀开启压力：50～245Pa定量供氧量：1.6±0.1L/min自动补给供氧量：＞100L/min报警压力：4~6MPa；声量级：≥80db产品展示：生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号三结构特征与工作原理3.1总体结构及其工作原理、工作特征呼吸器结构（图一）3.1.13.1.2呼吸器系统结构（图二）生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号图二呼吸器主要由高压、中压、低压系统及其它四部分组成：高压系统：主要由氧气瓶、气瓶开关、分配器的高压腔、手动补给阀、传感器高压腔组成。
正压式空气呼吸器使用步骤注意事项
1、现将快速接头断开，并将其背在身后，然后调节好肩带、腰带，主要以以牢靠、舒适为宜。
2、然后连接好快速接头并将其锁紧，将器械携带的全面罩置于胸前，以便随时佩戴，保护自身安全。
3、然后将供给阀中的进气阀门置于关闭状态，接下来打开空气瓶开关，并观察压力表示值，预估其可使用的时间。
4、试戴全面罩，进行2-3次深呼吸，以感觉舒畅，并且设出气量符合要求为宜。
5、一定要在撤离现场，并到达安全场所后，再将全面罩系带卡扣松开，摘下带着的全面罩。
6、最后在关闭空气瓶开关，并打开供给阀以及拔掉快速接头和卸下呼吸器。
正压式空气呼吸器使用方法模版正压式空气呼吸器是一种专门用于呼吸防护的设备，广泛应用于工业、医疗和消防等领域。
正确的使用方法能够有效保护呼吸道免受有害气体和微粒物质的侵害。
下面是正压式空气呼吸器的使用方法模版，以供参考。
一、准备工作1. 检查呼吸器的完好性和运行状态。
确保呼吸器面罩、过滤器、阀门等零部件完好无损，并能正常运行。
2. 检查气体供应系统的工作状态。
包括气源的充足性、气源管路的畅通性等。
3. 进行个人防护。
佩戴适当的防护服装，戴手套、护目镜等个人防护设备。
二、穿戴呼吸器1. 佩戴呼吸器主体。
将呼吸器主体放置在背部，将肩带穿过肩部，通过扣环等方式固定住。
2. 调整呼吸器位置。
确保呼吸器面罩与面部完全贴合，没有缝隙。
3. 系好腰带。
将腰带固定在腰部，确保呼吸器稳固地固定在身体上。
三、连接气源1. 将气源连接管连接至呼吸器主体。
2. 开启气源。
检查气源是否畅通，正常供气。
3. 调整气源压力。
根据实际需要调整气源压力，确保供气稳定、适宜。
四、调整呼吸阻力1. 打开阻力调节器。
调整阻力调节器，逐渐增加呼吸阻力，使呼吸器内的气流保持一定的速度和压力。
2. 检查呼吸器面罩密封性。
通过正压式空气呼吸器提供的气流，检查呼吸器面罩是否漏气。
可以通过湿手掌贴住面罩边缘，检查是否有气密性。
五、呼吸器的使用1. 开始呼吸。
当气流稳定后，正常呼吸即可。
注意呼吸时应保持自然、平稳，避免过度吸气或呼气。
2. 随时检查气源。
确保气源的充足性和稳定性，避免气源意外中断或降压。
3. 保持清洁。
使用呼吸器时，避免触摸面罩、过滤器等部位。
使用完毕后，及时清洁呼吸器，并放置在通风干燥的地方。
六、呼吸器的脱离1. 关闭气源。
先关闭气源，确保呼吸器内无气流。
2. 取下呼吸器主体。
先解开腰带，再将肩带松开，将呼吸器主体从身上取下。
3. 清洁呼吸器。
使用过的呼吸器应及时清洁，并存放在干燥通风的地方。
七、注意事项1. 保持呼吸器的正常运行。
HY—240型正压氧气呼吸器一、简介呼吸器是人体呼吸的安全保护装备。
主要用于矿山、冶金、石油、化工、消防等行业，当有毒、有害气体出现时，供专业人员抢险救灾使用。
在煤矿企业中氧气呼吸器是救护指战员必备的安全防护装备，主要供救护队用来处理矿井各类突发的灾变事故时使用，保证煤矿的安全生产。
从1953年起至80年代末、90年代初，我国绝大部分煤矿救护队在抢险救灾中使用国内生产的隔绝循环式氧气呼吸器。
由于该种呼吸器在人吸气时造成呼吸系统内出现负压，当系统出现泄漏时，极易造成外界有毒气体漏入呼吸系统内，很难保证呼吸系统内的毒气在安全允许浓度，因此，使用该种呼吸器对灾区的有毒气体浓度有一定的要求，由于灾变环境是随机的，毒气的浓度、成份无法加以控制，有时会超过允许浓度几百、几千倍，因此负压型呼吸器存在很大的安全隐患，近几年国内、外都研制出了正压呼吸器。
由于负压型氧气呼吸器不安全隐患的存在，因此《煤矿安全规程》第505条明确规定推广使用正压氧气呼吸器。
我国及欧美等国从90年代相继研制成功了正压氧气呼吸器。
由于欧美等国的正压氧气呼吸器救护队普遍反映体积、重量都较大，不适合在为煤矿狭窄巷道中推广使用，也不适合中国人体形。
所以，正压氧气呼吸器在国内发展的趋势是：力求体积小、重量轻、性能可靠、佩带舒适、使用维护方便的正压氧气呼吸器。
HY-240型正压氧气呼吸器是河南方圆公司进行改制的产品，它利用先进的工艺技术，结合国内煤矿特点，在产品结构设计上突出体现了：体积小、重量轻、性能可靠、佩带舒适、使用维护方便等特点（这就是HY—240的优点）。
二、氧气呼吸器氧气呼吸器统称为隔绝再生循环式氧气呼吸器，氧气呼吸器按人体吸气时低压系统的压力大小和氧气的来源，分为以下三种：1、负压型氧气呼吸器；2、正压型氧气呼吸器；3、化学氧呼吸器。
我国最早使用的是日本产氧气呼吸器，到1953年后，先引进苏联的PKK—1和PKK—2呼吸器，后仿制出国产化的AHG—2、AHG—4、AHG—3、AHY—6型呼吸器，另外还有AHG—4A型、AHG —4A改造型等至今仍然在大量使用。
负压氧气呼吸器是靠定量供氧和人吸气所产生的负压开启自动补气使呼吸器进行有效的工作。
它的致命弱点是：人在吸气过程中，呼吸循环系统呈负压状态。
即在使用过程中有50%的时间存在着外界毒气向呼吸循环系统渗漏的危险性。
救护队员的生命安全不能得到保证。
已发生多起由于鼻夹、口具脱落等原因造成的救护队员中毒死亡事件。
由于负压氧气呼吸器安全隐患的存在，90年代我国及欧美等国开始研制开发正压氧气呼吸器，正压氧气呼吸器靠定量供氧及需求阀供氧使呼吸器进行有效的工作。
而且依靠需求阀有效供氧及正压弹簧的作用使呼吸器低压呼吸循环系统始终保持正压状态，因此，该种呼吸器有受环境毒气含量的影响，其使用的安全性能得到了很大的保证。
化学氧呼吸器，它是通过人体呼出的气体与化学生氧药剂反应所产生的氧气供人呼吸使用的一种防护装备，由于使用费用昂贵，在我国没有推广。
三、人的呼吸特性人的呼吸器官是呼吸道和肺腔组成。
由于人体呼有差异，因此呼吸特性也不尽相同。
表示人体呼吸特性的基本参数为：呼吸频率和呼吸量。
呼吸频率为：单位时间内完成的呼吸次数。
呼吸量为：一次呼出或吸入气体的体积与呼吸频率的乘积。
呼吸频率及呼吸量的变化与人的意志无关，而是由呼吸中枢向呼吸神经发出信号，即自动实现的。
人的呼吸状态和呼吸量、呼吸频率的关系为：静坐时呼吸量为：10L/min 频率为：15～18次/min 耗氧量为：0.8～1.0L/min中等劳动强度呼吸量为：30L/min 频率为：20次/min 耗氧量为：1.4L/min强体力呼吸量为：50L/min 频率为：25次/min 耗氧量为：2.5L/min人的呼吸是周期性的，具有特定的呼吸波形，这种波形表征了呼吸周期中气体的体积速度变化情况，前苏联学者研究得出人的呼吸波形主要分为三种即平顶形、三角形、正弦波形（如下图）。
平顶形三角形正弦波形在氧气呼吸器设计中必须保证适应呼吸量6～70L/min，呼吸频率在10～35次/min的高标准要求。
在三种呼吸波形中，正弦波形呼吸的体积速度最大，比呼气或吸气的平均值大 1.4～1.6倍，比平顶波形大1.1～1.4倍，比三角波形大1.8～2.0倍。
三角形呼吸波形人很难实现，而且呼吸瞬间流速高。
平顶形呼吸波形呼吸频率慢，这种呼吸波形的人是经过多年训练才能达到，如运动员、运动健将等，这种人不但呼吸频率慢，心跳也缓慢。
根据上述对人的三种呼吸波形的介绍和比较，三角形呼吸波形的人对佩戴氧气呼吸器是最不理想的。
平顶形呼吸波形的人最有利对呼吸器的使用,但很少。
正弦波形的人是大多数，最具代表性，目前的各类呼吸器都以正弦波形为基础进行设计的。
四、HY-240正压呼吸器的工作原理为保证呼吸系统工作时处于正压状态，用图1表示HY-240正压氧气呼吸器的系统原理。
正压系统由三部分组成：1、低压呼吸循环再生系统。
2、自动调节部分。
3、高中压联合供氧部分。
该系统工作时，由人的呼气口1——呼气阀2——CO2吸收罐3——呼吸袋19。
此时呼气终了。
吸气时由呼吸袋19——冷却罐21——吸气阀22——吸气口1。
这就是低压呼吸循环再生系统。
正压自动调节部分由呼吸袋19、支承板6、调节弹簧7、承板8、排气阀5、需求阀18组成。
高中压联合供氧部分由高压气瓶11、气瓶开关12、高压表13、高压表开关14、手动补给阀10、减压器9、中间调节阀15、安全阀16、定量孔17、摇杆阀18组成。
当氧气瓶处于关闭状态，整个供氧源被关断，此时由于弹簧7的压力作用将承板下压造成呼吸袋压蹩，用密封盖堵住接口1，此时需求阀18已被下压的承板8打开，这时打开氧气瓶开关12，呼吸袋内瞬间予充氧，弹簧同时受呼吸袋气压推动承板被压缩到需求阀关闭位置，形成予压值，该予压值即为克服吸气管路阻力的下限阀值。
在打开氧气瓶开关的同时，定量孔17开始向呼吸袋定量供氧，到排气阀5开始排气时，即为上限阀值。
这就构成了呼吸压力的自动控制装置。
能够保证人的呼吸量从10L/min到50L/min的变化范围内，使呼吸压力在0～700Pa之间变化，保证了呼吸系统始终处于正压状态。
这就是正压呼吸器的工作原理。
打开氧气瓶，高压氧气进入减压器，降为中、低压后。
经过定量孔、需求阀进入呼吸袋，吸气时，氧气经过降温器、吸气阀、吸气管、面具进入人的肺部。
呼气时，气体经过面具、呼气管、呼气阀、清净罐，二氧化碳吸收后进入呼吸袋，和定量孔、需求阀进来的氧气相混合，形成多氧空气，供重新呼吸。
按动手动补气阀，高压氧气直接进入呼吸袋供人呼吸，多余的气体经排气阀排出。
这样氧气就完成了一的循环。
五、产品构造1、面具（包括全面罩和半面罩）；2、连接螺栓；3、呼吸接口（一边接吸气管，一边接呼气管）；4、背带；5、吸气管；6、吸气阀；7、压力表；8、报警器；9、背垫；10、冷却器；11、出气螺口（吸气口）；12、哨子；13、呼吸袋；14、导柱；15、锁帽；16、承板；17、横架；18、压力表开关；19、手动补给；20、吸水袋；21、连接口（连水袋）；22、氧气瓶；23、紧固带；24、气瓶接口；25、外充气口；26、减压器；27、需求阀；28、进气螺口；29、下外壳；30、吸收罐；31、紧固带；32、呼气阀；33、呼气管；34、密封盖；35、上盖；36、排气阀；37、正压弹簧；38、气瓶开关；39、腰带。
六、技术参数1、使用时间 4h2、最高工作压力 20MPa3、氧气瓶容积 2.2L（2.4L）4、氧气贮量 440L (480)5、呼吸量 10～50L/min6、呼吸压力 0～700Pa7、动态排气压力＜800Pa8、吸收剂量 1.8～2kg Ca（OH）29、最终CO2穿透量＜1%10、定量供氧量 1.4±0.1L/min（可调）11、自动补给量＞150L/min12、手动补给量＞80L/min13、产品质量 12.5kg（包括吸收剂、氧气）14、外形尺寸 520×375×165mm七、正压氧气呼吸器与负压氧气呼吸器的区别正压氧气呼吸器与负压氧气呼吸器最大的差异是：负压氧气呼吸器的自动肺供氧是靠人的肺动力来完成的，即把呼吸袋的气吸完后产生负压值到-150～-250Pa时自动肺开始动作进行自补。
特别是吸气时为负压，很容易使外界空气的有毒有害气体进入呼吸系统中，造成佩用人员中毒，而且在吸气时肺动力负荷相对增大，导致佩用者感到疲劳。
下图为正压呼吸器与负压呼吸器呼吸压力变化曲线。
t0 t负压型正压型而正压氧气呼吸器的需求阀供氧是靠自动调节部分的机械作用来完成的。
由于需求阀的有效供氧及正压弹簧的作用，在整个呼吸过程的低压循环部分始终保持正压，并且肺动力负荷相应减小，因此，外界空间有毒有害气体不会进入呼吸系统中，从而确保了佩用人员的安全。
同时也会使佩用人员感到舒适。
下图为负压呼吸器与正压呼吸器呼吸压力随呼吸量的变化曲线：Pa呼气压力0 L/min 吸气压力吸气压力从上图可以看出正压氧气呼吸器循环再生系统的内部压力始终大于外界空间的压力。
八、正压氧气呼吸器减压器的作用呼吸器设置减压器的目的是：保持整机稳定的供氧性能。
因为呼吸器球形需求阀及定量孔的供氧量决定中压值的大小，并直接影响呼吸器的整机供氧性能。
如果呼吸器不设减压器，直接由氧气瓶进行供氧，那么，随着佩带时间的延长氧气瓶的压力相应降低，整机供氧性能将会发生变化，为了保持呼吸器的整机供氧不受氧气瓶压力变化的影响，必须设置减压器以保持稳定的中压输出值。
呼吸器设置减压器的目的是：保持整机稳定的供氧性能。
九、正压氧气呼吸器的优点1、具有三路供氧系统⑴定量供氧；⑵需求阀自动供氧；⑶手动补给供氧。
如定量供氧失灵（定量孔被堵塞）需求阀自动供氧可保证佩用人员安全使用，如果定量供氧和需求阀自动供氧全失灵，还有手动补给供氧。
佩用人员可间断按手动补给按钮，实现手动供氧，以确保其安全退出有毒有害环境（灾区）。
2、需求阀自动供氧阀门开启灵活、关闭迅速、安全可靠。
因为氧气呼吸器自动供氧方式分为两种：一种是定压式，另一种是定位式。
定压式氧气呼吸器是靠气囊（或气仓）内部压力来控制需求阀门开启和关闭动作的。
而定位式需求阀门的开启与关闭是通过承压板的位移接触气囊（或气仓）内球形阀杆来控制。
HY-240的需求阀是定位式的。
3、正压氧气呼吸器还设置有呼吸降温装置—冷却罐。
有的是用兰冰进行降温，有的是用自然冰降温，HY-240是用自然冰块降温，当环境温度超过35℃时将事前冻好的冰块装入罐内盖紧大胶盖使佩用人员呼吸舒适，可延长在高温区的作业时间。
4、自动排气阀是柱杆式的，免调试、免拆装，而且还装有逆止阀片，有效地避免当排气阀片失灵时产生逆向漏气的危险。
