浅谈110kV变电站建设的注意事项

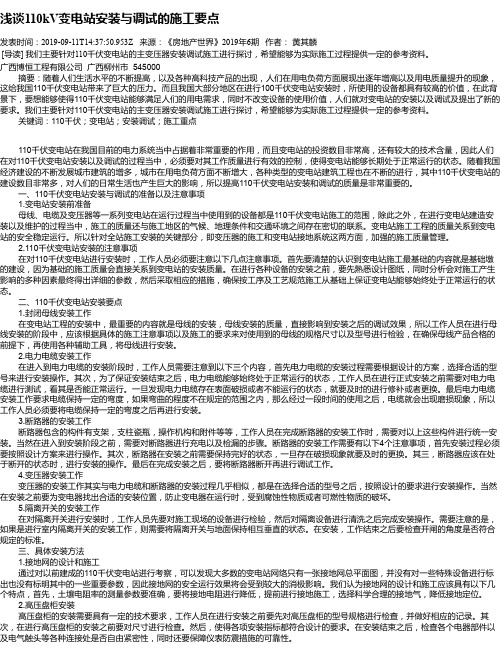

浅谈110kV变电站安装与调试的施工要点发表时间：2019-09-11T14:37:50.953Z 来源：《房地产世界》2019年6期作者：黄其麟[导读] 我们主要针对110千伏变电站的主变压器安装调试施工进行探讨，希望能够为实际施工过程提供一定的参考资料。

广西博恒工程有限公司广西柳州市 545000摘要：随着人们生活水平的不断提高，以及各种高科技产品的出现，人们在用电负荷方面展现出逐年增高以及用电质量提升的现象，这给我国110千伏变电站带来了巨大的压力。

而且我国大部分地区在进行100千伏变电站安装时，所使用的设备都具有较高的价值，在此背景下，要想能够使得110千伏变电站能够满足人们的用电需求，同时不改变设备的使用价值，人们就对变电站的安装以及调试及提出了新的要求。

我们主要针对110千伏变电站的主变压器安装调试施工进行探讨，希望能够为实际施工过程提供一定的参考资料。

关键词：110千伏；变电站；安装调试；施工重点110千伏变电站在我国目前的电力系统当中占据着非常重要的作用，而且变电站的投资数目非常高，还有较大的技术含量，因此人们在对110千伏变电站安装以及调试的过程当中，必须要对其工作质量进行有效的控制，使得变电站能够长期处于正常运行的状态。

随着我国经济建设的不断发展城市建筑的增多，城市在用电负荷方面不断增大，各种类型的变电站建筑工程也在不断的进行，其中110千伏变电站的建设数目非常多，对人们的日常生活也产生巨大的影响，所以提高110千伏变电站安装和调试的质量是非常重要的。

一、110千伏变电站安装与调试的准备以及注意事项1.变电站安装前准备母线、电缆及变压器等一系列变电站在运行过程当中使用到的设备都是110千伏变电站施工的范围，除此之外，在进行变电站建造安装以及维护的过程当中，施工的质量还与施工地区的气候、地理条件和交通环境之间存在密切的联系。

变电站施工工程的质量关系到变电站的安全稳定运行。

所以针对全站施工安装的关键部分，即变压器的施工和变电站接地系统这两方面，加强的施工质量管理。

变电站建设安全注意事项变电站作为电力系统的重要组成部分，负责输配电任务，是电力系统中最重要的环节之一。

在变电站的建设过程中，安全是首要考虑的因素。

以下是变电站建设安全注意事项的详细回答：1. 预先制定详细的施工计划。

施工前需要制定详细的施工计划，并确定合理的施工工期和施工阶段。

计划中要包括各个施工阶段的安全措施和风险评估，确保施工过程中的安全性。

2. 严格遵守安全操作规程。

变电站建设过程中，需要遵守国家相关的安全操作规程，包括电气设备的安装、维护、试验等操作过程。

施工人员必须按照规程进行操作，确保施工安全。

3. 建立完善的安全管理体系。

建设方需要建立健全的安全管理体系，明确各个职责部门和人员的安全责任，并进行有效的安全培训和教育，提高员工的安全意识和技能。

4. 使用符合国家标准的设备和材料。

在变电站建设过程中，需要使用符合国家标准的设备和材料，确保其安全性和质量。

严禁使用伪劣产品，以免影响变电站的运行和安全。

5. 做好通风和防火工作。

变电站的设备会产生大量的热量，在施工过程中，要保证变电站的通风良好，防止热量积聚导致设备过热。

另外，要采取有效的防火措施，确保变电站的消防安全。

6. 加强电气安全防护。

变电站的建设过程中，需要加强电气安全防护，严禁出现电气事故。

施工人员必须戴好防护用品，按照规定进行操作，尽量减少电气事故的发生。

7. 定期进行安全检查和维护。

变电站的安全检查和维护是保障变电站安全的重要环节。

建设方要定期进行安全检查，及时发现和处理可能存在的安全隐患，确保变电站的安全运行。

8. 关注环保和安全问题。

变电站建设过程中，要始终关注环保和安全问题。

施工过程中要合理安排材料的使用，减少对环境的污染，严禁违法倾倒废料。

同时，要关注施工人员的个人安全，为他们提供良好的工作环境。

9. 加强沟通和协调。

在变电站建设过程中，建设方、施工队、监理单位等各方之间要加强沟通和协调，及时解决施工过程中的问题和困难，确保建设进程顺利进行、安全高效。

110kV室内变电站主要施工流程注意事项一、三通一平1、接桩现场桩位移交人应为业主项目部成员，并需在桩位移交书上签字确认。

2、复测方格网场地树木、房屋等清理后，场地平整前，一般按照5m×5m 方格网进行复测。

如复测后计算出的土方量和图纸设计量有较大误差（达到200m3），需第一时间通知施工技术科和经营计划科，经过科室复核无误后，项目部应立即联系业主、监理和设计部门，要求重新核实标高和土方量。

3、地表土清理站内参与土方平衡的淤泥、垃圾土方量较大时，在进场施工前应联系业主、设计部门，协商站外堆放地点，为站区工作面开展提供条件。

土方施工前，需清理场地表面含淤泥、耕植土、杂草、树根等地表土，并存放于场地的合适位置，避免二次倒运。

站区回填土源应采取有效防雨覆盖措施。

二、基坑支护、井点降水施工通常室内变电站选址在邻近小区或地址条件较差处，站区土方需进行换填，基础施工过程中需进行基坑支护，地下水位较高的还需进行井点降水施工，涉及到此类施工的工程，应和业主、监理沟通，要求设计单位对此类项目专门进行设计，按要求进行施工，确保安全。

三、接地网施工：在施工建筑物基础阶段，埋设接地主网。

接地材料为铜质的，需提前备料。

图纸到场后，需核对接地材料用量，发现设计量不够，及时和设计部门人员联系解决。

交付电气安装前，联系电气测量接地网电阻值，如达不到设计要求，及时和设计部门人员联系解决。

四、挡土墙、围墙、护坡施工变电站尽早施工挡土墙、围墙，实行封闭管理；有护坡的围墙段，先施工护坡、后施工围墙。

在施工挡土墙或围墙基础时，按图纸设计埋设主排水管、进站电缆沟、电气埋管、接地引出线等。

五、建筑物施工1、基础及主体施工（1）地基处理；（2）基础、防水及地下室施工；（3）室内、外脚手架搭设；（4）框架施工。

一般二层至屋面涉及若干个标高，施工时应按照由低到高的顺序，依次封顶。

2、其他需要注意的事项在建筑物施工中需注意以下环节：（1）有地下室层的工程，先施工桩基、垫层，再施工防水层，在室外土方回填前，将地下室外墙防水施工完毕；（2）基础至±0.000且室外散水坡土方回填完毕后，设置外脚手架硬化层，并砌筑好落水管雨水井、留设出水埋管；（3）外墙脚手架搭设前，散水坡处室外电缆沟施工完毕；（4）在主体结构施工前，室内电缆沟主体施工完毕，电缆沟砌筑前，需进行排版，杜绝异型盖板；（5）内、外脚手架立杆严禁架设在地圈梁上，合理规划墙体砌筑时间；（6）室内满堂脚手架拆除前，顶棚批灰完毕；（7）垂直运输采用吊车；（8）外墙脚手架拆除前，屋面防水、保温和外墙装饰施工完毕；（9）墙体砌筑完毕后的静置时间不少于30d，墙体分层粉刷间隔时间不少于2d；（10）屋面防水施工前应进行交接验收，具备条件方可施工；（11）结构中的预埋管（盒）应由土建队伍施工；及时储备墙体砌筑材料；交付电气安装前应进行交接验收，涉及电气安装的房间在交付安装前将窗体安装完毕；（12）穿墙套管板施工时，注意防水处理；（13）开关室处于回填较深区域，建议设计对室内地坪采用水泥搅拌桩或伐板基础处理，以防沉降。

110kV新建变电站施工管理110千伏新建变电站是一个重要的电气工程项目。

在项目施工过程中需要进行严格的规划和管理，以确保施工的质量和安全，同时保证项目能够按时完成。

以下是110千伏新建变电站施工管理的相关要点：1.项目计划和控制在项目开始之前，必须制定详细的项目计划和控制方案。

项目计划应该包括各个阶段的时间表、关键路径以及资源需求。

控制方案应该包括质量管理、风险管理、成本管理、人力资源管理等方面的计划。

定期进行项目进度、质量和成本的监控，及时处理项目中出现的问题。

2.安全管理在施工现场必须遵守安全规定，打造一个安全的工作环境。

必须符合现行安全法规和标准，为所有人员提供必要的安全培训和装备。

所有设备必须经过安全检查和排除隐患后才能投入使用。

应制定应急预案，以应对突发情况。

3.质量管理新建变电站的质量直接影响到电力系统的可靠性和安全性。

为了确保质量，必须监督在整个施工阶段进行每个阶段的验收。

所有安装、测试和调试工作必须符合规定的标准和要求。

4.合同管理合同管理是项目成功的关键。

必须确保与承包商之间的合同明确、合理，严格执行所有合同条款，包括合同付款、时间表、品质保证等。

5.风险管理针对变电站施工期间可能会出现的风险和不确定性，必须制定风险管理计划。

应对可能的风险进行评估，并采取适当的措施减轻风险的影响。

在项目的整个生命周期中，风险管理应该是一个持续的过程，定期进行评估和跟踪。

总之，项目管理是确保110千伏新建变电站施工完成的关键因素。

最重要的是，要坚持与承包商之间的沟通和合作，确保项目按时按质完成。

浅谈110kV变电站基建工程现场施工管理要点摘要：随着社会经济的发展，我国电力事业获得了极大的发展机遇，对变电站的建设质量提出了更高的要求。

变电站是进行电能传输、转换的关键环节，因此，需要加大对变电站基建工程的质量管理，优化现场施工管理效果，确保工程施工质量，保障用电安全，加大监督力度，强化施工管理意识，促进变电站基建工程施工的高质量开展。

本文主要对110kV变电站基建工程现场施工管理意义、问题以及必要性进行分析，旨在进一步提高管理水平，强化施工效果。

关键词：110kV 变电站基建工程现场施工管理变电站基建工程施工质量直接关系到电力系统能否稳定可靠性运行，需要加大对110kV变电站基建工程的质量管理，强化现场施工管理效果，完善管理机制，加大人员管理力度，促进现场施工管理水平的全面性提升。

一、必要性分析现代化110kV变电站基建工程涉及内容较多，工序复杂，对施工操作要求更高。

而传统的施工管理方法较为单一，难以适宜新时期基建工程管理要求，缺乏可行性的管理机制，容易引起严重的施工管理缺陷问题，需结合新时期基建工程施工新特点，对传统的现场施工管理方法进行创新与优化，明确管理要点和关键点，实现数据整合，了解时代发展的管理诉求，形成统一性、实效性的管理体系，同时对现代化科学技术进行融合应用，实现运维管理机制的现代化、先进性发展[1]。

只有实现管理创新，才能促进管理路径的优化，提高现场施工管理水平，强化监督管理流，促进信息共享，为110kV变电站基建工程现场施工管理水平的提升奠定基础。

二、现状问题（一）不重视现场施工管理很多基建工程实施中，对现场施工管理工作不重视，尤其是缺乏安全管理和质量管理意识，现场监督力度不足，甚至在设计环节忽视安全问题，缺乏现场安全监督机制，监督管理工作流于表面，难以真正发挥职能作用，导致变电站基建工程质量和安全隐患较大。

（二）管理责任落实问题在基建工程实施中，缺乏可行性的管理责任制，导致现场施工管理责任难以具体落实和执行，工作人员管理态度不端正，缺乏专门的管理人员，对管理工作不重视，致使现场管理制度难以在工程实施中贯彻执行，引起现场混乱局面[2]。

110kV变电站安装调试注意事项110kV变电站建设工期短，如何在较短的工期内确保完成施工，并且保证施工安全和质量，应做好以下6个方面的工作：一、要提前做好施工预案和各项准备工作，在思想上要调整好“攻坚克难”的准备，细化各项工作的管理和分工，在110kV变电站安装开始后，积极主动和建设单位，监理单位，设计单位，设备供货厂家协调，合理安排安装工序，抓时间，抢进度。

二、在安装过程中做好设备开箱记录，做好施工日志和各种资料的收集和整理工作。

三、确保工程质量，施工工艺要责任到人，分工明确，力争不出现因图纸没弄清楚或者马虎大意而出现的返工现象。

四、设备到现场后，施工人员要认真核对设备型号，做好记录，若有厂家人员到场指导安装的，及时和厂家联系尽快到场，保证工程按计划进行。

五、加强安全管理，杜绝人身事故和重大设备事故的发生，保证施工顺利进行。

六、安装过程中，严格要求施工人员按照作业指导书进行，认真抓好质量监督工作，消除质量事故，避免质量通病。

隐蔽工程要自检，监理，业主验收后才能完工，确保完成一项，合格一项。

七、安装过程中实行工程管理“六不准”1）未经会审的图纸，不准作为施工依据。

2）未经设计变更通知，不得私自更改设计图纸。

3）未经技术交底的工程，不准施工。

4）上道工序未经检验合格，不准进行下道工艺施工。

5）未经检查合格的原材料及半成品不准使用。

6）未经检查验收的工程，不准移交。

八、主变的安装要提前联系生产厂家，确定主变到场的时间，提前做好主变就位的各项准备工作，如道路的严整。

主变位置的方向确定等。

主变到场后要认真核对规格型号及主要技术参数是否符合设计图纸要求，仔细检查外壳是否有外伤、渗油，瓷件是否有脱瓷、裂纹、破损，备品，备件是否齐全。

和厂家指导安装人员密切配合，对主变的附件进行吊装。

九、GIS安装前，做好场地的清理，做好防尘工作，准备施工机具，优化配置施工人员，安装开始后，对环境温度和湿度做好记录，若天气不适合应停止施工，不得野蛮施工，以免造成GIS设备因安装不规范导致质量下降不符合使用运行要求。

110kv格尔变电站工程施工现场危险点及预控措施1.前言变电站作为电力系统中电能输送、变换与配电的重要部分，其建设对于电力系统的安全可靠运行起到了关键的作用。

随着我国城市化的发展，变电站建设进入高速发展期，大量的变电站建设工程正在进行中，不可避免地会涉及到一些危险因素。

本文将从工程施工的角度出发，对格尔变电站工程所存在的危险点进行分析，并提出相应的预控措施，以保障工程施工的顺利进行和工作人员的安全。

2.危险点分析2.1高空作业变电站施工中需要进行一些高空作业，例如吊装设备、安装线路等，这些工作会涉及到高处坠落、绝缘距离不足等安全问题。

预控措施：（1）在高空作业前，必须进行充分的安全技术交底，保证工作人员熟知作业方法和安全注意事项。

（2）严格执行高处作业的安全规范，工作人员必须佩戴安全带和安全帽等防护设备，吊装设备也必须进行正确的固定和检查。

（3）设置安全防护措施，例如安装施工走廊和围挡，设置警示标识等。

2.2电气危险变电站在运行和施工时会存在很高的电气危险性。

工人需要接触高压电设备，在这个过程中很容易受到电击、触电和短路等安全威胁。

预控措施：（1）在施工前，必须对电气设备进行检查并排除隐患，工作人员必须确认电气设备停电后才能接近和操作。

（2）设置专人负责安全电站的施工工作，对现场进行全程安全监控，以保证工人的安全。

（3）提供必要的防护设备，例如绝缘手套、电气工具、漏电检测器等，并对工人进行使用培训和技术指导。

2.3物体打击危险在格尔变电站施工现场，由于需要大型施工机械和设备的使用，很容易受到物品坠落、挤压等安全威胁。

预控措施：（1）对所有施工机械和设备进行定期检查和维护，保证其安全可靠。

（2）在施工现场内设置警示网和作业区域划分，避免施工人员与施工机械、设备混乱作业。

（3）提供防护设备，如安全帽、护目镜等，以保护工人的安全。

3.总结随着我国城市化的发展，变电站的建造越来越多，其工程的施工也成为了重点关注的话题。

110kV变电站的安装施工要点探讨摘要：110kV变电站是我国电力系统中的重要组成部分，其安装施工质量直接影响到电力系统的供电质量及安全。

文章对110kV变电站的安装施工进行了介绍，指出了110kV变电站安装施工应注意的问题，并对其安装施工要点进行了介绍。

关键词：110kV变电站；安装；施工要点0 引言随着人们生活水平的不断提高，人们对电力的需求量日益增加，对电网供电的质量也提出了更高的要求。

在电网建设中，110kV变电站是其中的重要组成部分，在电网运行中发挥着至关重要的作用，其安装施工的质量更是与电网的安全、稳定运行息息相关。

因此，要做好110kV变电站的安装施工，确保110kV变电站的安全、稳定运行。

1 110kV变电站安装施工简介变电站安装施工是电力系统建设中的重要内容，它具有技术含量高、工程量大、涉及环节多以及投资总量大等特点。

变电站的安全、高效运行是整个电力系统作用得以发挥的前提，而一旦变电站出现故障，直接影响到输配电工程的稳定性和安全性，造成巨大的经济损失。

与传统变电安装技术相比，110kV变电安装技术在安装的过程中，难度更大、技术要求更高、包含的环节更为复杂。

为完成110kV变电安装工作，施工人员需要克服多方面的困难，例如电压问题、重量问题和配件问题等。

只有在充分了解安装程序，掌握110kV变电安装技术特点的前提下，施工人员才能顺利完成安装过程，安装的效果和安装的效率才会有保障。

2 110kV变电站安装施工中应注意的问题2.1 基础墩的施工在变电站安装施工中，基础墩的施工是首要问题，是变电站工程建设的前提性工程，基础墩的牢固程度和可靠性将对变电站变电效果产生决定性影响。

长期的实践经验表明，影响基础墩的因素有变电器的质量、变电器的体积。

除此之外，出于审美和力学设计的需要，其他因素也会影响基础墩的体积大小和抗压能力。

我国是一个地质地形差异比较大的国家，在不同的地理位置架设变电站和修建基础墩，所要考虑的因素也不相同。
