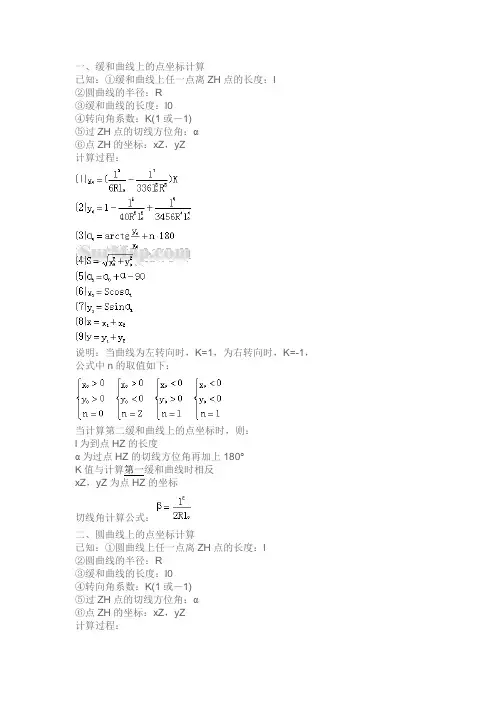

一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。
公路曲线要素计算公式
公路基本型曲线（回旋缓和曲线）要素及计算公式（FYL）缓和曲线：在直线与圆曲线之间加入一段半径由无穷大逐渐变化到圆曲线半径的曲线，这种曲线称为缓和曲线。
缓和曲线的主要曲线元素有ZH、HY、QZ、YH、HZ 5个主点。
圆曲线内移值P：()m R L P S 242=切线增长值q：)(240223m R L L q S S-=缓和曲线切线长：q P R q T T h++=+=2tan)(α缓和曲线外矢距：R P R E h-+=2sec)(α缓和曲线中曲线总长：s h L R L 2180)2(0+-=πβα缓和曲线中圆曲线长度：180)2(0R L yπβα-=缓和曲线与圆曲线区别：1.因为缓和曲线起始端分别和直线与圆曲线顺滑的相接，因此必须将原来的圆曲线向内移动一段距离才能够接顺，故曲线发生了内移（即设置缓和曲线后有内移值P产生）2.缓和曲线的一部分在直线段，另一部分插入了圆曲线，因此有切线增长值q;3.由于有缓和曲线的存在，因此有缓和曲线角0β：R L S 2/0=β(弧度)=RL Sπ90(度)S L－缓和曲线两端各自的缓和曲线长。
R－缓和曲线中的主圆曲线半径α－偏转角缓和曲线主点桩号：ZH桩号=JD桩号-h THY桩号=ZH桩号+S LQZ桩号=HY 桩号+2yLYH桩号=QZ桩号+2yLHZ桩号=ZH桩号+h L另外、QZ桩号、YH桩号、HZ桩号还可以用以下方式推导：QZ桩号=ZH桩号+2h。
二、公式推导1 、实例数据河北省沿海高速公路一缓和曲线（如图）： AB 段为缓和曲线段， A 为 ZH 点， B 为 HY 点， R B=800m ； A 点里程为 NK0+080 ，切线方位角为θA=100 ° 00 ′ 24.1 ″，坐标为X A=4355189.493,Y A=476976.267 ； B 点里程为 NK0+158.125 ，切线方位角为θB=102 ° 48 ′ 15.6 ″，坐标为 X B=4355174.669 ，Y B=477052.964 ，推求此曲线段内任意点坐标。
2 、公式推导及实例计算方法一：弦线偏角法1 ）公式推导由坐标增量的计算方法我们不难理解，求一点坐标可以根据其所在直线的方位角以及直线上另一点的坐标和距待求点的距离。
所以我们可以利用 ZH 点，只要知道待求点距 ZH 点的距离（弦长 S ）和此弦与 ZH 点切线方位角的夹角（转角 a ），即可求出该点坐标。
根据回旋线方程 C=RL ，用 B 点数据推导出回旋线参数：C=RL S=800*78.125=62500 （ L S为 B 点至 ZH 点的距离）设待求点距 ZH 点距离为 L因回旋线上任意点的偏角β0=L2/2RL S, 且转角 a=β0/3 ，可得该点转角 a 。
（曲线左转时 a 代负值）。
根据缓和曲线上的弧弦关系 S=L-L5/90R2L S2，可以求出待求点至 ZH 点的弦长。
然后我们利用坐标增量计算公式可以推导出缓和曲线任意点坐标计算公式：X=X A+S*cos （θA+a ） =4355189.493+ （ L-L5/90R2L S2） *cos （θA+L 2/6RLS）Y=Y A+S*sin （θA+a ） =476976.267+ （ L-L5/90R2L S2） * sin （θA+L 2/6RLS）式中θA=100 ° 0 ′ 24.1 ″2 ）实例计算现在我们利用此公式计算桩号为 NK0+140 的坐标第一步，求出 L=140-80=60 米第二步，求出 a=180L2/6 π RL S=0 ° 33 ′ 00.14 ″第三步，求出 S=L-L5/90R2L S2=60-605/ （ 90*8002*78.1252） =59.998 第四步：将 a ， S 值代入缓和曲线计算公式，可求出桩号为 NK0+160 点的坐标为：X=4355178.501 ， Y=477035.249 。
公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
1.2道路线形的基本介绍道路运输在整个国民经济生活中起着重要作用。
道路的新建和改建，测量工作必须先行，所以公路施工测量所承担的任务也是非常大的，为了更好的进行道路施工工作，下面就道路线形进行一下简单的介绍。
一般所说的路线，是指道路中线的空间位置。
中线在水平面上的投影称作路线的平面；沿中线竖直剖切再行展开则是路线的纵断面；中线上任一点法向切面是道路在该点的横断面。
无论是铁路、公路还是地铁隧道和轻轨，由于受到地形、地物、地质及其他因素的限制，经常要改变线路前进的方向。
当线路方向改变时，在转向处需用曲线将两直线连接起来。
因此，线路工程总是由直线和曲线所组成。
曲线按其线形可分为：圆曲线、缓和曲线、复曲线和竖曲线等。
公路中线应满足的几何条件是：线形连续平滑；线形曲率连续（中线上任一点不出现两个曲率值）；线形曲率变化率连续（中线上任一点不出现两个曲率变化值）。
考虑上述几何条件，顾及计算与敷设方便，现代公路平面线形要素由直线、圆曲线和缓和曲线构成，称之为平面线形三要素。
其中缓和曲线的曲率半径是从∞逐渐变到圆曲线半径R 的变量。
在与直线连接处半径为∞，与圆曲线连接处半径为R ，曲线上任一点的曲率半径与该点至起点的曲线长成反比。
目前公路线形设计已开始使用非对称线形（成为非对称平曲线）设计，特别是在互通立交匝道和山区高速高速公路线形设计中，这种线形设计使用得较多。
非对称线形分为完全非对称线形和非对称非完整线形两种，所谓“完全非对称曲线”的含义就是第一缓和曲线和第二缓和曲线起点处（ZH 或HZ ）的半径为∞，圆半径为R ，第一缓和曲线长1s l ，第二缓和曲线长为2s l ，12s s l l ≠。
所谓“非完整”的含义是第一缓和曲线和第二缓和曲线的半径不是∞，而是1R 、2R 。
而坐标法成为高速公路放样的主要方法，坐标法放样线路中线的这个操作过程中，最重要的一部就是计算线路放样点的坐标。
2 路线中桩坐标计算原理在实际工程中，线路的设计由专门的设计方完成，在线路完成设计得到审批后设计方便把所设计线路的线路要素（或者称为曲线要素）提供给施工方。
公路缓和曲线计算公式讲解公路缓和曲线是指在设计公路线形时为了使车辆在曲线上能够顺利转弯而采用的一种曲线形式。
在公路设计中，缓和曲线的设计是非常重要的，因为它直接关系到车辆在曲线上的安全行驶和舒适性。
在本文中，我们将对公路缓和曲线的计算公式进行详细的讲解，希望能够帮助大家更好地理解和应用这一知识。
一、缓和曲线的类型。
在公路设计中，常见的缓和曲线类型有三种，分别是圆曲线、过渡曲线和螺旋曲线。
圆曲线是一种由圆弧组成的曲线形式，它的曲率是恒定的。
过渡曲线是一种由直线段和圆弧段组成的曲线形式，它的曲率是逐渐变化的。
螺旋曲线是一种由圆弧和直线段交替组成的曲线形式，它的曲率也是逐渐变化的。
在实际的公路设计中，我们需要根据具体的情况选择合适的缓和曲线类型，以确保车辆在曲线上的安全行驶和舒适性。
二、缓和曲线的计算公式。
1. 圆曲线的计算公式。
在公路设计中，圆曲线的计算是非常常见的。
圆曲线的计算公式如下：L = (V^2) / (127R)。
其中，L表示圆曲线的长度（单位，米），V表示车辆的设计速度（单位，公里/小时），R表示圆曲线的半径（单位，米）。
根据这个公式，我们可以计算出圆曲线的长度，从而确定圆曲线的位置和形状。
2. 过渡曲线的计算公式。
过渡曲线是一种由直线段和圆弧段组成的曲线形式，它的计算公式如下：L = (V^2) / (a)。
其中，L表示过渡曲线的长度（单位，米），V表示车辆的设计速度（单位，公里/小时），a表示过渡曲线的加速度（单位，米/秒^2）。
根据这个公式，我们可以计算出过渡曲线的长度，从而确定过渡曲线的位置和形状。
3. 螺旋曲线的计算公式。
螺旋曲线是一种由圆弧和直线段交替组成的曲线形式，它的计算公式比较复杂。
螺旋曲线的计算需要考虑曲线的曲率变化和车辆的行驶轨迹，因此通常需要借助计算机软件来进行精确计算。
三、缓和曲线的设计原则。
在公路设计中，缓和曲线的设计需要遵循一些基本原则，以确保车辆在曲线上的安全行驶和舒适性。

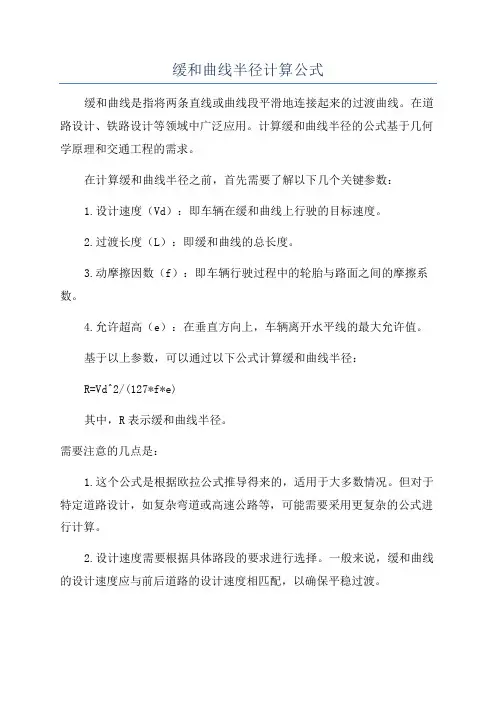

缓和曲线半径计算公式缓和曲线是指将两条直线或曲线段平滑地连接起来的过渡曲线。
在道路设计、铁路设计等领域中广泛应用。
计算缓和曲线半径的公式基于几何学原理和交通工程的需求。
在计算缓和曲线半径之前，首先需要了解以下几个关键参数：1.设计速度（Vd）：即车辆在缓和曲线上行驶的目标速度。
2.过渡长度（L）：即缓和曲线的总长度。
3.动摩擦因数（f）：即车辆行驶过程中的轮胎与路面之间的摩擦系数。
4.允许超高（e）：在垂直方向上，车辆离开水平线的最大允许值。
基于以上参数，可以通过以下公式计算缓和曲线半径：R=Vd^2/(127*f*e)其中，R表示缓和曲线半径。
需要注意的几点是：1.这个公式是根据欧拉公式推导得来的，适用于大多数情况。
但对于特定道路设计，如复杂弯道或高速公路等，可能需要采用更复杂的公式进行计算。
2.设计速度需要根据具体路段的要求进行选择。
一般来说，缓和曲线的设计速度应与前后道路的设计速度相匹配，以确保平稳过渡。
3.允许超高是指驶过缓和曲线过程中，车辆会偏离水平线的程度。
允许超高的值应根据实际需要进行确定。
4.确定缓和曲线总长度的计算需要根据具体情况进行。
一般来说，它被设定为车辆达到设计速度所需的时间内行驶的距离。
5.动摩擦因数是一个经验值，根据道路状况、车辆类型等因素进行选择。
一般来说，可以参考交通工程相关规范或手册中的推荐值。
需要注意的是，以上计算仅为基本公式，实际应用中还会受到其他因素的影响，如地形、道路条件、车辆特性等。
因此，在进行具体的设计和计算时，建议参考相关的交通工程规范和设计手册，确保计算结果符合实际需求。
高速公路线路(缓和曲线、竖曲线、圆曲线、匝道)坐标计算公式时间:2009-12-27 21:40:34 来源:本站作者:未知我要投稿我要收藏投稿指南高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。
高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。
程序使用说明Fx9750、9860系列程序包含内容介绍:程序共有24个，分别是：1、0XZJSCX2、1QXJSFY3、2GCJSFY4、3ZDJSFY5、4ZDGCJS6、5SPJSFY7、5ZDSPFY8、5ZXSPFY9、6ZPJSFY 10、7ZBZFS 11、8JLHFJH 12、9DBXMJJS13、9DXPCJS 14、9SZPCJS 15、GC-PQX 16、GC-SQX17、PQX-FS 18、PQX-ZS 19、ZD-FS 20、ZD-PQX21、ZD-SQX 22、ZD-ZS 23、ZDSP-SJK 24、ZXSP-SJK其中，程序2-14为主程序，程序15-24为子程序。
每个主程序都可以单独运算并得到结果，子程序不能单独运行，它是配合主程序运行所必需的程序。
刷坡数据库未采用串列，因为知道了窍门，数据库看起很多，其实很少。
程序1为调度2-8程序；程序2为交点法主线路(含不对称曲线)中边桩坐标正反计算及极坐标放样程序；程序3为主线路中边桩高程计算及路基抄平程序；程序4为线元法匝道中边桩坐标正反计算及极坐标放样程序；程序5为匝道线路中边桩高程计算及路基抄平程序；程序6为任意线型开口线及填筑边线计算放样程序；程序7专为主线路开口线及填筑边线计算放样程序，只需测量任意一点三维数据，即可马上计算出该点相对于中桩法线上的偏移量；程序8专为匝道线路开口线及填筑边线计算放样程序，只需测量任意一点三维数据，即可马上计算出该点相对于中桩法线上的偏移量；程序9为桥台锥坡计算放样程序；程序10为计算两点间的坐标正反算程序；程序11为距离后方交会计算测站坐标程序；程序12为任意多边形面积周长计算程序；程序13为导线近似平差计算程序；程序14为水准近似平差计算程序；程序2-8所用数据库采用的串列，匝道用的File 1；主线用的File 2。
第一步：先用Excel按照文字说明输入完整条线路对应数据；第二步：保存为CSV格式，然后设置单元格格式、数字格式、科学计数、小数位数设置10位以上并保存；第三步：用FA-124导入，匝道数据列表文件选择“File 1”，主线数据列表文件选择“File 2”。
第四步：输出保存对应列表文件名称备用。
联系QQ：409241460 (诚信第一，非诚勿扰）一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
βx=s2/2Rl h（2）缓和曲线的总切线角β=l h/2R.180/л2）缓和曲线直角坐标任意一点P处取一微分弧段ds，其所对应的中心角为dβxdx=dscosβxdy=dssinβx3）缓和曲线常数（1）主曲线的内移值p及切线增长值q内移值：p=Y h-R(1-cosβh)=l h2/24R切线增长值：q=X h-Rsinβh=l h/2-lh3/240R2（2）缓和曲线的总偏角及总弦长总偏角：βh=l h/2R总弦长：C h=l h-l h3/90R2O为圆曲线的圆心，圆曲线所对圆心角（等于公路偏角）。
当插入缓和曲线后，可以看作是原来半径为R+△R的圆曲线向内移动了△R距离，因此设置缓和曲线后的圆曲线半径为R。
当设置缓和曲线后，圆曲线所对圆心角也相应减小，减小后的圆心角等于，因而设置缓和曲线的可能条件为：，当时，两条缓和曲线在弯道中央直接相接，没有圆曲线段，形成了一条连续的缓和曲线。
当时，则不能设置所规定的缓和曲线，这时必须缩短缓和曲线长度或增大圆曲线半径。
4）缓和曲线要素计算《公路工程技术标准》规定，当R<R免时，必须设置缓和曲线。
切线长外距曲线长圆曲线长切线差平曲线五个基本桩号：ZH——HY——QZ——YH——HZ二、超高缓和段1．超高缓和段的过渡形式从直线上的双向路拱横坡，过渡到圆曲线上具有超高横坡度的单向坡断面，这一变化段称为超高缓和段。
1）无中央分隔带的公路（1）绕路面内边缘旋转先将外侧车道绕路中线旋转，待达到与内侧撤到构成单向横坡后，整个断面再绕未加宽前的内侧车道边缘旋转，直至超高横坡值。
适用：一般用于新建工程及以路肩边缘为设计高程的改建公路。
（2）绕路面中心线旋转先将外侧车道绕路中线旋转，待达到与内侧车道构成单向横坡，整个断面一同绕路中线旋转，直至超高横坡值。
适用：一般用于改建工程，尤其是以路中心标高作为设计标高的情况。
（3）绕路面外侧边缘旋转整个断面再绕未加宽前的外侧车道边缘旋转，直至超高横坡值。
适用：一般用于挖方的工程。
2）有中央分隔带的公路（1）绕中间带的中心线旋转先将外侧车道绕中间带的中心线旋转，待达到与内侧行车道构成单向横坡后，整个断面一同绕中心线旋转，直至超高横坡值。
此时中央分隔带呈倾斜状。
（2）绕中央分隔带两侧边缘旋转将两侧行车道分别绕中央分隔带边缘旋转，使之各自成为独立的单向超高断面。
中央分隔带形状保持不变。
（3）绕各自行车道中线旋转将两侧行车道分别绕各自的中线旋转，使之各自成为独立的单向超高断面。
此时中央分隔带两边缘分别升高与降低而成为倾斜断面。
2．超高缓和段的构成路面在缓和段上要经过准备阶段、双坡阶段和旋转阶段等三个阶段，才能从正常路过渡到圆曲线上的全超高断面。
（1）准备阶段准备阶段也叫做提肩。
在进入超高缓和段之前的L0＝1～2m范围内，把路肩横坡抬高到与路面相同的横坡，即使路基顶面变成简单的双向横坡。
（2）双坡阶段先保持路面内侧不动，外侧绕路中线向上旋转到与内侧同坡，这一过程成为双坡阶段。
其所需要的长度即为双坡阶段长度L1。
（3）旋转阶段当外侧路面变成与内侧相同的单向倾横坡后，路面保持内侧边缘线不动，整个路面绕内边缘线向上旋转，直到缓和段终点。
其所需要的长度即为旋转阶段长度L2。
3．全超高断面全超高值的计算超高值就是指设置超高后路中线、路面边缘及路肩边缘对路基设计高程的高差。
路基设计高程一般是指路肩边缘的高程，在设置超高、加宽路段，为未超高、加宽前的路肩边缘的高程。
直线段及不设超高、加宽的平曲线上的标准横断面中，路中线与设计高程的高差为h中：绕路面内边缘旋转的超高值计算：圆曲线段的全超高断面圆曲线上任一点相应的超高值都相等。
4．超高缓和段长度超高缓和段必须有一定的长度。
超高渐变率：在超高缓和段上由于路基抬高，外侧路缘纵坡较原设计纵坡增加了一个附加纵坡。
绕路面内边缘旋转：路面外缘最大抬高值h=bi b L c=h/p=bi b/p5．超高缓和段上超高值的计算超高缓和段的渐变是按路面外边缘线相对与设计高程的高差值随离开缓和段起点的距离成正比例增加的规律进行的，而路中线及路面内边缘线随之也做相应地变化。
由于超高渐变过程是经过三个阶段完成的。
（1）起始断面经过提肩，路肩与路面相同横坡度的双坡断面。
（2）双坡断面（x≤L1）双坡断面就是指双坡阶段内任一点的断面，即从超高缓和起点至路面外侧变成与内侧相同坡度这一阶段内的断面。
则在双坡阶段中，路中线是保持不变：路面内侧的横坡保持不变，但当路面设置加宽时，路面及路肩边缘则随路面加宽值的渐变而作相应地变化。
（3）旋转断面（x≥L1）设旋转阶段中任一点离开缓和曲线起点地距离为x（x>L1），其路面横坡度为I x,在超高缓和段上，超高坡度是由零按直线比例增加到设计超高坡度I b值的，故可得旋转阶段上的超高值计算公式如下：三、加宽缓和段1．加宽缓和段长度计算路面在圆曲线上设置加宽时，其宽度比直线段上大。
为避免路面宽度从直线段上的正常宽度到圆曲线段的加宽断面的突变，在直线和圆曲线之间应设置一段路面宽度的渐变段。
（1）路线设置缓和曲线或超高缓和段时，加宽缓和段长度采用与缓和曲线或超高缓和段长度相同的值，，以尽量减少公路几何形状的变更次数。
（2）不设缓和曲线或超高缓和段时。
加宽缓和段长度应按渐变率为1：15且长度不小于20m的要求设置，且取5米的整数倍。
2．加宽值的计算（1）二、三、四级公路的加宽缓和段加宽缓和段上任一点的加宽值b jx，与该点到加宽缓和段起点的距离L x，同加宽缓和段全长L j的比值成正比，即B jx=L x/L j.b j（2）高等级公路加宽缓和高速公路、一级公路以及对路容有要求的二级公路，设置加宽缓和段时，为使路面加宽后的边缘圆滑、适顺，采用高次抛物线的形式过渡；B jx=(4K3-3K4)*b j（3）一、二级公路的近郊的路段、桥梁、高架桥、挡土墙、隧道及设置各种安全防护设施的路段，也可采用插入回旋线的方法。
