电梯多媒体显示系统产品规格书(三菱)

LEHY-IIIB小机房医用电梯产品介绍LEHY-IIIB小机房医用电梯是上海三菱专为医院环境而设计的医用电梯。

最大程度地满足医院特殊环境的使用要求，简洁明亮的人性化轿厢设计配合大量抗菌材料，缔造出清洁舒适的运行空间。

一切皆与现代医疗环境及设备相得益彰，和谐统一，为病人营造一个关爱、舒适的空间。

LEHY-IIIB秉承三菱一贯技术优势，将智能、舒适、安全、节能以及灵敏抗扰等专业特质完美融合，赋予医梯完美的品质，获得广泛赞誉，备受各大医院推崇。

一、基本规格二、主要技术特点2.1小机房通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸基本一致，机房面积大为减小。

提高了住宅建筑设计的自由度，使建筑外形更为美观。

2.2变压变频（VVVF）调速控制技术、全数字化控制技术1987年，上海三菱在国内电梯市场率先推出了交流变压变频（VVVF）调速电梯。

VVVF 调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。

上海三菱对VVVF调速技术有近20年的应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使上海三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向快速发展。

本梯种应用空间矢量控制技术（SVPWM）实现电梯驱动的VVVF（变压变频）调速，选用国际最新第六代大功率模块、32位高速数字信号控制器（DSC）和大规模集成电路等先进电器元件，使电梯速度无论如何，系统均可按照最佳速度变化曲线，精确调整电动机转速,利用电脑按照现代人工学原理优化设计而成的理想速度曲线运行，令电梯运载平稳、安全、高效，最大程度上满足人体对乘坐舒适感的要求，使电梯的乘行成为上上下下的享受。

上海三菱的变频系统是专为电梯设计的变频系统，设计时充分考虑电梯的特殊运行工况和实际使用环境，较通用变频器我们的系统具有更精准的计算能力、更快速的响应能力、更良好的抗扰动能力。

七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。

1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。

2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。

者按规定比1000KG高，请备注说明。

层高度有和要求，请说明。

小为2600，普通客梯井道宽度最小2050，深度最小2090。

上海三菱电梯多媒体信息显示系统简介随着人民生活质量的进一步提高，一些原本不为人们所注意的场合的人文设计越来越受到大家的关注。

在电梯行业中，传统的豪华电梯轿厢装潢已经不能满足大部分乘客的要求，开发适合大多数乘客的电梯多媒体信息显示装置成为各大电梯公司所共同关注的课题。

上海三菱为了适应这一市场需求，先后开发了两种型号的电梯多媒体显示系统，分别是EMIDS(Elevator Multimedia Information Display System)和EA VIS(Elevator Audio&Video Information System)。

前者是上海三菱自主开发的产品，后者是上海三菱与新加坡E-Motive 公司合作开发的产品。

这两套系统极大的满足了市场上所有客户对电梯轿厢内多媒体信息显示系统的多样化需求，CPU、内存采用板载化设计，功耗低，可靠性高，更适应轿厢的移动工况和井道环境，音质悦耳、画面清晰。

该两种型号的电梯多媒体显示系统于2005年11月正式投放市场。

EMIDS系统采用了嵌入式工控主板和无线传输技术，实现了文本信息滚动发布、音视频文件播放、电梯信息显示，楼层同步显示、实时时钟显示等功能。

轿厢内LCD显示器采用SHARP液晶屏，分别可提供10.4’’、12.1’’、15’’三种尺寸。

LCD显示器采用壁挂式安装，厚度仅为30毫米。

安装位置可选择轿厢前壁、侧壁及轿门门楣。

该系统可提供离线型和联网型两种系统配置。

离线型通过笔记本电脑在轿厢内将所需显示信息下载到位于轿顶的LCD控制器。

联网型通过远程服务器、建筑物自身局域网及机房内无线AP将所需显示信息下载到位于轿顶的LCD控制器（井道内采用无线传输），每台远程服务器最多可连接255个LCD控制器。

EA VIS系统采用了工控机和射频传输技术，可以实现文本信息发布、音视频文件播放、电梯信息显示，楼层同步显示、实时时钟显示及DVD或有线电视的实时播放。

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿上/下行手动运行D69 关门力矩控制DAC 轿运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿照明自动关闭CFO-A 轿通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

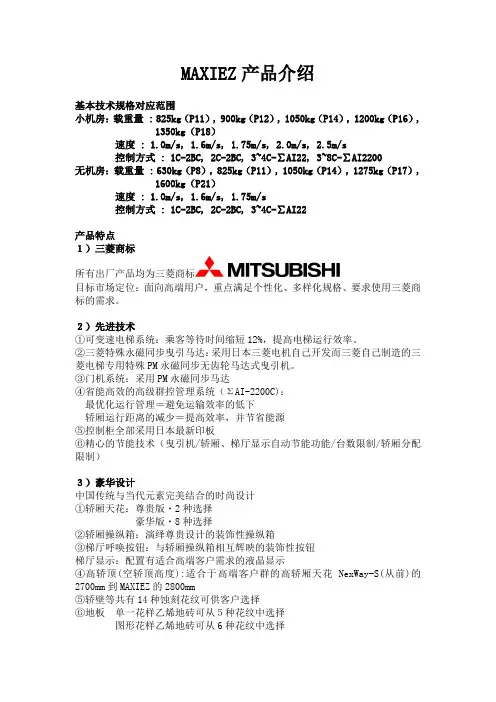

MAXIEZ产品介绍基本技术规格对应范围小机房：载重量 : 825kg（P11）, 900kg（P12）, 1050kg（P14）, 1200kg（P16）, 1350kg（P18）速度 : 1.0m/s, 1.6m/s, 1.75m/s, 2.0m/s, 2.5m/s控制方式 : 1C-2BC, 2C-2BC, 3~4C-∑AI22, 3~8C-∑AI2200无机房：载重量 : 630kg（P8）, 825kg（P11）, 1050kg（P14）, 1275kg（P17）, 1600kg（P21）速度 : 1.0m/s, 1.6m/s, 1.75m/s控制方式 : 1C-2BC, 2C-2BC, 3~4C-∑AI22产品特点１）三菱商标所有出厂产品均为三菱商标目标市场定位：面向高端用户，重点满足个性化、多样化规格、要求使用三菱商标的需求。

２）先进技术①可变速电梯系统：乘客等待时间缩短12%，提高电梯运行效率。

②三菱特殊永磁同步曳引马达：采用日本三菱电机自己开发而三菱自己制造的三菱电梯专用特殊PM永磁同步无齿轮马达式曳引机。

③门机系统：采用PM永磁同步马达④省能高效的高级群控管理系统（ΣAI-2200C)：最优化运行管理＝避免运输效率的低下轿厢运行距离的减少＝提高效率，并节省能源⑤控制柜全部采用日本最新印板⑥精心的节能技术（曳引机/轿厢、梯厅显示自动节能功能/台数限制/轿厢分配限制）３）豪华设计中国传统与当代元素完美结合的时尚设计①轿厢天花：尊贵版・2种选择豪华版・8种选择②轿厢操纵箱：演绎尊贵设计的装饰性操纵箱③梯厅呼唤按钮：与轿厢操纵箱相互辉映的装饰性按钮梯厅显示：配置有适合高端客户需求的液晶显示④高轿顶(空轿顶高度):适合于高端客户群的高轿厢天花 NexWay-S(从前)的2700mm到MAXIEZ的2800mm⑤轿壁等共有14种蚀刻花纹可供客户选择⑥地板单一花样乙烯地砖可从５种花纹中选择图形花样乙烯地砖可从6种花纹中选择４）安全、放心、舒适（标配）扩大标准配置范围(提升产品及服务档次)①安全：多光束门感应器MBS-2D多（红外）光束轿门传感器一旦感知到有人，便会迅速地将门打开，保证乘客顺畅的上下电梯。

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

一、产品名称：电梯多媒体液晶显示器
注：W-宽度 H-高度 E-厚度
安装为分体式安装方式：即主机安装在轿顶，液晶显示器安装在轿厢。

二、产品主要功能：
1、电梯运行状态（楼层信息、上下行信息等）显示。

2、可播放各类电影文件及DVD、VCD和图片文件，播放效果更清晰，播放的多媒体及图
片文件存储在显示器主机存储器中。

所播放的电影等文件可以通过网络线在管理中心统一更换（需网络线路支持）。

3、文本信息发布：可以在管理中心发布任何文本信息，如天气预报、通知、新闻等等（需
网络线路支持）。

4、日历时间显示。

5、LOGO显示等。

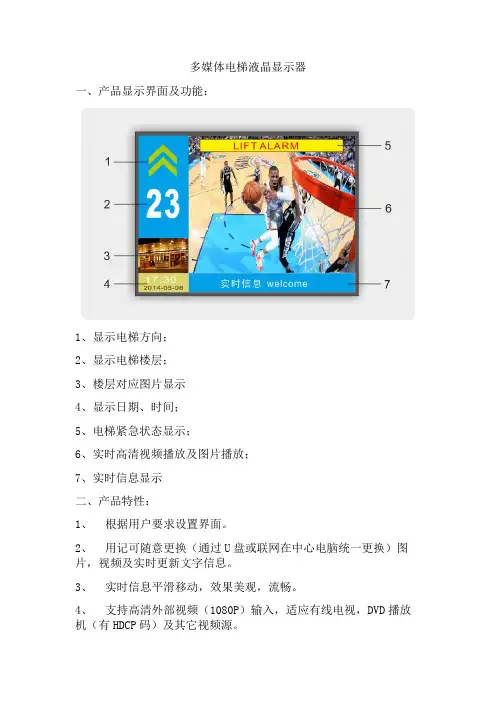

多媒体电梯液晶显示器
一、产品显示界面及功能：
1、显示电梯方向；
2、显示电梯楼层；
3、楼层对应图片显示
4、显示日期、时间；
5、电梯紧急状态显示；
6、实时高清视频播放及图片播放；
7、实时信息显示
二、产品特性：
1、根据用户要求设置界面。

2、用记可随意更换（通过U盘或联网在中心电脑统一更换）图片，视频及实时更新文字信息。

3、实时信息平滑移动，效果美观，流畅。

4、支持高清外部视频（1080P）输入，适应有线电视，DVD播放机（有HDCP码）及其它视频源。

5、支持通用制式高清内部视频（定时播放）。

三、常用LCD液晶屏技术参数：
四、连接方式：
连接特点：
1、简单网络连接，强大功能，电梯数不受限制。

2、可根据距离长短选择网络或光纤连接。

3、硬件高度集中，安装方便。

4、适合各种电梯信号源。

五、信号接收机安装尺寸：
广州市格道龙电子有限公司。

上海三菱电梯综合监控系统（SMOS-II）简介随着中大规模建筑物（群）在中国的不断增多，大楼管理系统对建筑物内电梯的监控管理要求越来越高。

基于IT产业技术的不断更新，在原有SMOS系统的基础上，上海三菱适时推出了由本公司自主开发的针对本公司生产的各系列电梯进行监控管理的综合系统：SMOS－II。

SMOS－II系统可以对上海三菱现时生产的所有系列电梯进行监控管理。

对于有多个品牌电梯的建筑物（群），SMOS－II系统在获得触点信号的条件下同样可以对所有电梯进行监视管理。

每套系统最多可监控63台电梯（原有SMOS系统为16台）。

系统可对电梯的运行方向、轿内及层站按钮登记、楼层显示、开关门状态、运行模式及电梯故障报警进行监视，也可对电梯的14种指定功能中的任意6种功能进行控制（注意：电梯合同中必须已选这些功能；非三菱品牌电梯及自动扶梯除外）。

除此之外，SMOS－II系统还可对电梯运行故障历史进行查询和打印，实时统计被监控电梯的运行时间和运行次数，将被监控电梯在过去某一时间段内的运行情况进行回放并依此进行交通流量分析。

通过摄像监视功能，本系统能实时监视被监控升降梯轿厢内的情况，并根据客户需要抓拍画面或者进行录像回放。

通过公共电话网，本系统还可以实现远程监视功能。

同时SMOS－II系统还能根据客户需要，通过监控室PC机上的网络口，以本公司制定的通讯协议将被监控电梯的信息传输给BA系统。

相对于原有的SMOS系统的RS-485数据传输方式，SMOS－II系统采用了最新的LONWORKS现场总线技术，网络数据传输采用多主方式，系统中的每个部件都成为网络中的一个节点，任意两个节点之间都可以实现数据交换，极大的提高了信息传输的效率，也就是说，在上海三菱的SMOS－II系统中，每台电梯都成为网络中的一个节点，每个节点都拥有LONWORKS特有的神经元芯片，内含三个微处理器，能够自行处理复杂的网络数据通讯。

也正是因为采用了LONWORKS，系统的数据传输速率由原来SMOS系统的19.2kbps达到了现在SMOS-II系统的78kbps。

SPVF各发光二极管功能一览表1GPS-I P1板上各开关功能表开关名称功能正常状态TOP/BOT TOP（上位）：顶层呼叫中间BOT（下位）：底层呼叫UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按设定方向运行。

开关复位中中间位置，轿厢就近停层。

如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。

开关若不返回中间位置，电梯将不应答轿厢召唤。

中间DNC（下位）：轿厢下降DOOR/RST DOOR（上位）：切断门机开关指令中间RST（下位）：CPU复位2DCB/FMS DCB（上位）：关门中间FMS（下位）：写层高数据R/M MNT WEN R/M（上位）：警报器R/M亮安装时置于中间MNT（中间）：警报器R/M熄WEN（下位）：修正EEPROM数据LD0/LD1 写入及显示载重量中间RSW SHIFT：模式（VP）的位置8 LTB：平层时，抱闸接触器动作时间调节8MON：功能控制开关安装时6，服务时8GPS-I MON开关与七段管显示器31 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点2 安装时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示3 楼层显示显示轿厢所处楼层数4 手动操作显示轿厢所处楼层数5 保养时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示6 安装时手动操作模式显示“H”+楼层数7 楼层显示显示轿厢所处楼层数8 标准设定显示轿厢所处楼层数9 楼层显示显示轿厢所处楼层数A 楼层显示显示轿厢所处楼层数B 调整BK力矩BK力矩设定值（十进制）C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1 显示“OL”D 称重显示SW LDO/LD1→LD0 E2PROM中的空载数据显示SW LDO/LD1→LD1 E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示E TSD安全系数检测显示楼层数F TSD运行检测显示楼层数/chapter/index05-4.html三菱电梯GPS--3 维修资料4三菱GPS —3 电梯在机房P1 电子板上有两个开关MON1 和MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

电梯多媒体显示系统产品规格书三菱一、产品概述电梯多媒体显示系统是专门为三菱电梯设计的一套先进的信息展示和交互解决方案。

它旨在为乘客提供丰富、实用和吸引人的多媒体内容，提升电梯乘坐体验，同时为物业管理和广告投放提供有效的平台。

二、系统组成1、显示屏幕采用高清晰度液晶显示屏，具有出色的图像质量和色彩表现。

屏幕尺寸根据电梯轿厢的大小和设计进行定制，确保最佳的视觉效果。

2、控制单元内置高性能的处理器和存储设备，能够快速处理和播放多媒体内容。

支持多种接口，如 HDMI、USB 等，方便与外部设备连接和内容更新。

3、多媒体内容管理系统提供易于使用的界面，方便管理员进行内容的上传、编辑和排程。

支持多种媒体格式，如图片、视频、动画、文本等。

4、音频系统配备高品质的扬声器，提供清晰、响亮的声音输出。

可实现音频与视频内容的同步播放。

三、显示功能1、电梯运行信息显示实时显示电梯的楼层、运行方向、载重等基本信息。

以直观的图形和数字形式呈现，便于乘客了解电梯状态。

2、多媒体广告播放支持循环播放高质量的广告视频和图片，为广告商提供有效的宣传渠道。

可以根据时间、楼层等条件进行精准的广告投放。

3、紧急通知和警示信息显示在紧急情况下，能够迅速切换显示紧急通知和安全警示信息，引导乘客采取正确的行动。

4、天气预报和新闻资讯展示实时获取天气预报和最新的新闻资讯，为乘客提供实用的信息服务。

四、技术规格1、屏幕分辨率达到高清标准，如 1920×1080 或更高，以提供清晰细腻的图像。

2、亮度和对比度具有足够高的亮度，以适应电梯轿厢内不同的光线环境，确保图像清晰可见。

对比度达到较高水平，使图像色彩鲜明，层次丰富。

3、响应时间屏幕响应时间短，确保图像流畅无拖影，特别是在播放动态内容时。

4、存储容量控制单元具备足够的内部存储容量，以存储大量的多媒体内容。

同时支持外部存储设备扩展，方便增加存储空间。

5、网络连接支持有线网络和无线网络连接，便于系统与远程服务器进行数据交互和内容更新。

电梯多媒体信息显示系统产品规格书LEHY-PS1版本（a）（中文）共30页编制：蔡盛杰校对：陈军审核：王水来批准：阮为民上海三菱电梯有限公司二零零五年十月LEHY-PS1文件修改备忘版本页次更改说明更改文件号更改日期更改前更改后a 6～789～1919～2327～30只有安装于有机房电梯的系统拓扑结构只有挂壁式LCD显示装置外形尺寸有EAVIS产品规格增加了安装于无机房电梯和层站的系统拓扑结构明确了甲乙双方的工作界面嵌入式LCD显示装置的安装方式、安装位置图示说明各规格LCD显示装置的外形尺寸和安装开孔图示增加局域网说明增加远程服务器说明增加土建预留孔说明增加显示内容说明增加远程服务器应用软件功能说明增加非标会签应填内容备忘录删除EAVIS产品规格JX0725482007/12/12目录1系统概述 (3)2适用梯种与交货期 (4)2.1适用梯种 (4)2.2交货期 (4)3系统和部件 (5)3.1系统结构 (5)3.2相关各方工作界面 (8)3.3LCD显示装置 (9)3.4局域网要求 (19)3.5远程服务器要求 (22)3.6土建预留孔要求 (23)4功能描述 (24)4.1显示界面 (24)4.2显示规格 (27)4.3远程服务器应用软件 (28)5技术参数 (29)6非标会签单应填内容一览表 (30)1系统概述电梯轿厢是相对封闭的空间，乘行环境比较单调，如何为乘客营造一个温馨舒适的乘梯环境一直是电梯企业努力的方向。

现在，在电梯轿厢内，包括在候梯厅安装多媒体信息显示装置已经成为了很多用户的需求，这一方面能改善乘梯环境，另一方面也为物业和广告公司提供了信息发布的平台。

上海三菱电梯为了不断满足市场需求，在原有基础上升级了电梯多媒体信息显示系统EMIDS（Elevator Multimedia Information Display System）。

升级后的系统选用了性能更好的液晶屏和嵌入式工控主板，改进了LCD显示装置的安装方式，增加了流媒体实时广播和双液晶屏同步显示等新功能。

ELENESSA电梯技术规格〔1-4#梯〕一、电梯根本参数产品型号：ELENESSA控制方式：32位全电脑控制〔VVVF〕操作系统：2C-2BC额定载重量：1050KG额定速度：1#、4#梯：1.60m/s ；2#、3#站门方向：1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层：1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm 〔高〕2500mm〔空顶2700mm〕井道尺寸要求：〔净宽〕≥2400mm 〔净深〕≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒与层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层准确度：≤±5mm运行振动〔O-P〕： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持〔开门按钮型〕PTC 顶峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
