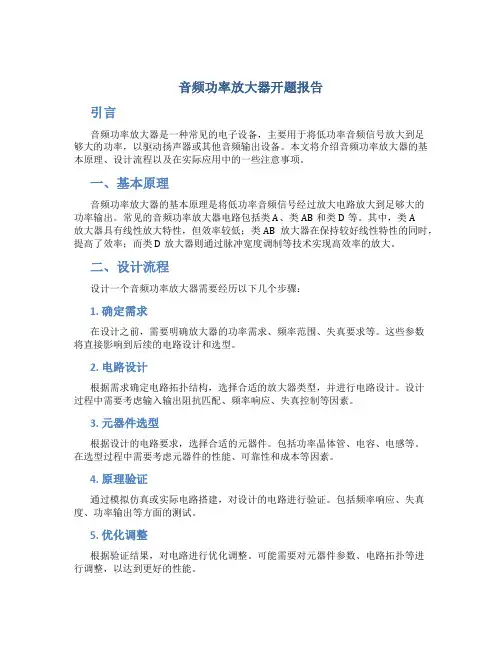

音频功率放大器开题报告引言音频功率放大器是一种常见的电子设备,主要用于将低功率音频信号放大到足够大的功率,以驱动扬声器或其他音频输出设备。
本文将介绍音频功率放大器的基本原理、设计流程以及在实际应用中的一些注意事项。
一、基本原理音频功率放大器的基本原理是将低功率音频信号经过放大电路放大到足够大的功率输出。
常见的音频功率放大器电路包括类A、类AB和类D等。
其中,类A放大器具有线性放大特性,但效率较低;类AB放大器在保持较好线性特性的同时,提高了效率;而类D放大器则通过脉冲宽度调制等技术实现高效率的放大。
二、设计流程设计一个音频功率放大器需要经历以下几个步骤:1. 确定需求在设计之前,需要明确放大器的功率需求、频率范围、失真要求等。
这些参数将直接影响到后续的电路设计和选型。
2. 电路设计根据需求确定电路拓扑结构,选择合适的放大器类型,并进行电路设计。
设计过程中需要考虑输入输出阻抗匹配、频率响应、失真控制等因素。
3. 元器件选型根据设计的电路要求,选择合适的元器件。
包括功率晶体管、电容、电感等。
在选型过程中需要考虑元器件的性能、可靠性和成本等因素。
4. 原理验证通过模拟仿真或实际电路搭建,对设计的电路进行验证。
包括频率响应、失真度、功率输出等方面的测试。
5. 优化调整根据验证结果,对电路进行优化调整。
可能需要对元器件参数、电路拓扑等进行调整,以达到更好的性能。
6. PCB设计完成电路设计后,需要进行PCB布局设计。
考虑到功率放大器的高功率特性,PCB设计中需要合理布局,保证信号完整性和电路稳定性。
三、注意事项在设计和应用音频功率放大器时,还需要注意以下几点:1. 热量管理由于功率放大器在工作时会产生较大的热量,需要合理的散热设计,以保证电路的稳定性和寿命。
2. 电源噪声功率放大器对电源的干扰较为敏感,需要在电源设计中考虑噪声滤波和稳压等措施,以减小电源对音质的影响。
3. 保护电路在实际应用中,需要考虑加入保护电路,以防止过电流、过热等异常情况对放大器和扬声器造成损害。
高品质功率放大器的设计的开题报告开题报告一、题目高品质功率放大器二、设计目的和意义1.设计目的:(1)了解音响放大器的构成,并组成一个简单的音响放大器。
(2)理解音调控制器,集成功率放大器的工作原理和应用方法。
(3)理解和掌握音响放大器的主要技术指标和测试方法。
(4)根据给出的技术条件和指标,设计音响放大器。
(5)能够独立接电路、掌握调试技术。
2.设计意义:近年来,现代电子技术的飞速发展和家庭影院需求档次的不断提高, 人们已基本上不满足于普通的家用音响所能够提供的音质音效了, 需要音质更纯正、立体声音效更佳、高低音的频率响应丰满、功能更佳智能化的影音系统,甚至需要有音乐厅演绎效果的音频还原设备等。
原来设计比较粗糙的普通家用功放已经满足不了多数用户对音乐完美还原追求的需要。
该课题主要对音频功率放大器的元件参数及性能指标进行了分析研究,对常见大功率音频放大电路元件参数性能在理论上进行较深入的分析。
整个过程对设计制造各种高性能音响放大设备具有很强的参考作用。
三、高品质功率放大器的现状和发展趋势1.现状:随着时代的进步,科技的发展,音频功率放大器已经广泛运用到人们的生活学习中.它在人们正常生活和生产中起着越来越重要的作用.2.发展趋势:(1)早期的晶体管功放(2)晶体管功放的发展和互调失真(3)功放输入级——差动与共射-共基(4)放大器的电源与甲类放大器(5)其他类型的放大器四、设计内容、途径、技术指标1.研究内容及基本要求:(1)研究内容:设计并制作具有弱信号放大能力的低频功率放大器。
(2)基本要求:研究工作要求通过文献查阅,收集相关材料等方法,在此基础上进行分析研究,探讨满足指标参数的电路。
2.研究途径:这类放大器在广播电台、电视台、电影制片厂、录音公司、音乐厅、重要社会活动场所、体育运动场馆、文艺演出场所、会堂、会议厅等等场合作为监听和扩声之用,这些都是需要大量专业级音频设备的地方.3.技术指标:输出功率、效率、功率增益、带宽和谐波抑制度(或信号失真度)等。

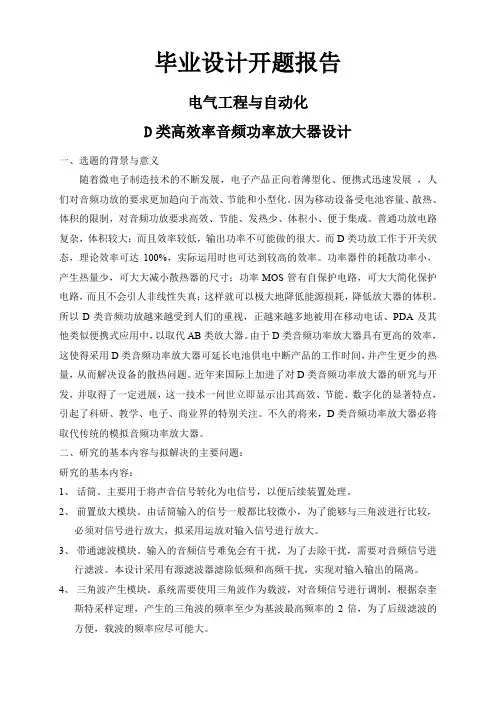

毕业设计开题报告电气工程与自动化D类高效率音频功率放大器设计一、选题的背景与意义随着微电子制造技术的不断发展,电子产品正向着薄型化、便携式迅速发展,人们对音频功放的要求更加趋向于高效、节能和小型化。
因为移动设备受电池容量、散热、体积的限制,对音频功放要求高效、节能、发热少、体积小、便于集成。
普通功放电路复杂,体积较大;而且效率较低,输出功率不可能做的很大。
而D类功放工作于开关状态,理论效率可达100%,实际运用时也可达到较高的效率。
功率器件的耗散功率小,产生热量少,可大大减小散热器的尺寸;功率MOS管有自保护电路,可大大简化保护电路,而且不会引人非线性失真;这样就可以极大地降低能源损耗,降低放大器的体积。
所以D类音频功放越来越受到人们的重视,正越来越多地被用在移动电话、PDA及其他类似便携式应用中,以取代AB类放大器。
由于D类音频功率放大器具有更高的效率,这使得采用D类音频功率放大器可延长电池供电中断产品的工作时间,并产生更少的热量,从而解决设备的散热问题。
近年来国际上加进了对D类音频功率放大器的研究与开发,并取得了一定进展,这一技术一问世立即显示出其高效、节能、数字化的显著特点,引起了科研、教学、电子、商业界的特别关注。
不久的将来,D类音频功率放大器必将取代传统的模拟音频功率放大器。
二、研究的基本内容与拟解决的主要问题:研究的基本内容:1、话筒。
主要用于将声音信号转化为电信号,以便后续装置处理。
2、前置放大模块。
由话筒输入的信号一般都比较微小,为了能够与三角波进行比较,必须对信号进行放大,拟采用运放对输入信号进行放大。
3、带通滤波模块。
输入的音频信号难免会有干扰,为了去除干扰,需要对音频信号进行滤波。
本设计采用有源滤波器滤除低频和高频干扰,实现对输入输出的隔离。
4、三角波产生模块。
系统需要使用三角波作为载波,对音频信号进行调制,根据奈奎斯特采样定理,产生的三角波的频率至少为基波最高频率的2倍,为了后级滤波的方便,载波的频率应尽可能大。

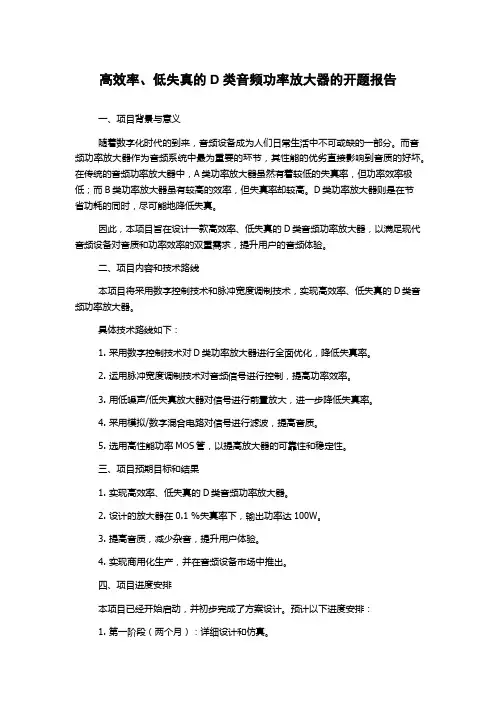

高效率、低失真的D类音频功率放大器的开题报告一、项目背景与意义随着数字化时代的到来,音频设备成为人们日常生活中不可或缺的一部分。
而音频功率放大器作为音频系统中最为重要的环节,其性能的优劣直接影响到音质的好坏。
在传统的音频功率放大器中,A类功率放大器虽然有着较低的失真率,但功率效率极低;而B类功率放大器虽有较高的效率,但失真率却较高。
D类功率放大器则是在节省功耗的同时,尽可能地降低失真。
因此,本项目旨在设计一款高效率、低失真的D类音频功率放大器,以满足现代音频设备对音质和功率效率的双重需求,提升用户的音频体验。
二、项目内容和技术路线本项目将采用数字控制技术和脉冲宽度调制技术,实现高效率、低失真的D类音频功率放大器。
具体技术路线如下:1. 采用数字控制技术对D类功率放大器进行全面优化,降低失真率。
2. 运用脉冲宽度调制技术对音频信号进行控制,提高功率效率。
3. 用低噪声/低失真放大器对信号进行前置放大,进一步降低失真率。
4. 采用模拟/数字混合电路对信号进行滤波,提高音质。
5. 选用高性能功率MOS管,以提高放大器的可靠性和稳定性。
三、项目预期目标和结果1. 实现高效率、低失真的D类音频功率放大器。
2. 设计的放大器在0.1 %失真率下,输出功率达100W。
3. 提高音质,减少杂音,提升用户体验。
4. 实现商用化生产,并在音频设备市场中推出。
四、项目进度安排本项目已经开始启动,并初步完成了方案设计。
预计以下进度安排:1. 第一阶段(两个月):详细设计和仿真。
2. 第二阶段(两个月):原型的PCB设计。
3. 第三阶段(两个月):实验室测试,电路调试,数据分析。
4. 第四阶段(一个月):完善设计细节,优化性能。
5. 第五阶段(一个月):生产并推广。

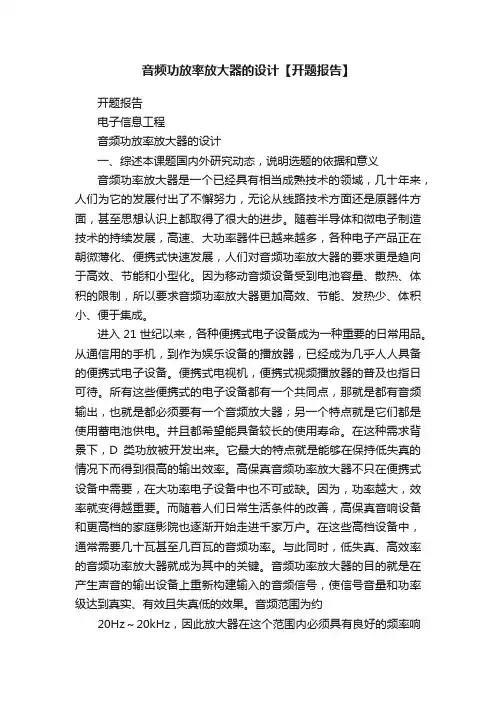

音频功放率放大器的设计【开题报告】开题报告电子信息工程音频功放率放大器的设计一、综述本课题国内外研究动态,说明选题的依据和意义音频功率放大器是一个已经具有相当成熟技术的领域,几十年来,人们为它的发展付出了不懈努力,无论从线路技术方面还是原器件方面,甚至思想认识上都取得了很大的进步。
随着半导体和微电子制造技术的持续发展,高速、大功率器件已越来越多,各种电子产品正在朝微薄化、便携式快速发展,人们对音频功率放大器的要求更是趋向于高效、节能和小型化。
因为移动音频设备受到电池容量、散热、体积的限制,所以要求音频功率放大器更加高效、节能、发热少、体积小、便于集成。
进入21世纪以来,各种便携式电子设备成为一种重要的日常用品。
从通信用的手机,到作为娱乐设备的播放器,已经成为几乎人人具备的便携式电子设备。
便携式电视机,便携式视频播放器的普及也指日可待。
所有这些便携式的电子设备都有一个共同点,那就是都有音频输出,也就是都必须要有一个音频放大器;另一个特点就是它们都是使用蓄电池供电。
并且都希望能具备较长的使用寿命。
在这种需求背景下,D类功放被开发出来。
它最大的特点就是能够在保持低失真的情况下而得到很高的输出效率。
高保真音频功率放大器不只在便携式设备中需要,在大功率电子设备中也不可或缺。
因为,功率越大,效率就变得越重要。
而随着人们日常生活条件的改善,高保真音响设备和更高档的家庭影院也逐渐开始走进千家万户。
在这些高档设备中,通常需要几十瓦甚至几百瓦的音频功率。
与此同时,低失真、高效率的音频功率放大器就成为其中的关键。
音频功率放大器的目的就是在产生声音的输出设备上重新构建输入的音频信号,使信号音量和功率级达到真实、有效且失真低的效果。
音频范围为约20Hz~20kHz,因此放大器在这个范围内必须具有良好的频率响应。
根据使用的不同,功率大小的差异往往很大,从耳机的毫瓦级别到TV或PC音频的数瓦级别,再到迷你式家庭立体声和车载音响的几十瓦,一直到功率更大的家用以及商用音响的数百瓦以上,达到能满足整个影院或者会堂的声音需求。

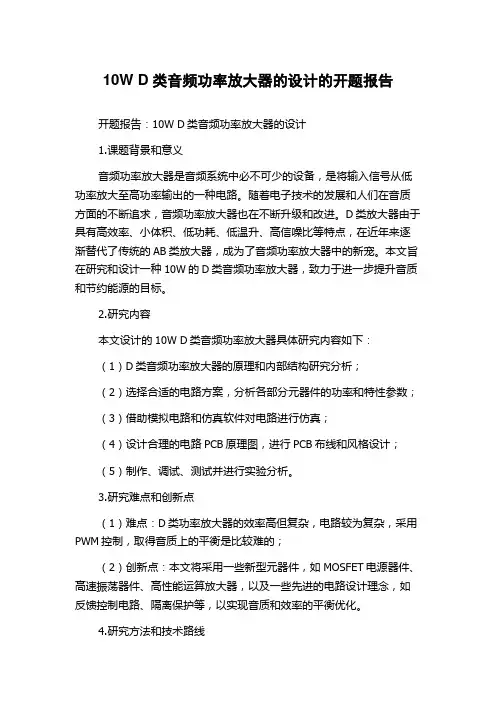

10W D类音频功率放大器的设计的开题报告开题报告:10W D类音频功率放大器的设计1.课题背景和意义音频功率放大器是音频系统中必不可少的设备,是将输入信号从低功率放大至高功率输出的一种电路。
随着电子技术的发展和人们在音质方面的不断追求,音频功率放大器也在不断升级和改进。
D类放大器由于具有高效率、小体积、低功耗、低温升、高信噪比等特点,在近年来逐渐替代了传统的AB类放大器,成为了音频功率放大器中的新宠。
本文旨在研究和设计一种10W的D类音频功率放大器,致力于进一步提升音质和节约能源的目标。
2.研究内容本文设计的10W D类音频功率放大器具体研究内容如下:(1)D类音频功率放大器的原理和内部结构研究分析;(2)选择合适的电路方案,分析各部分元器件的功率和特性参数;(3)借助模拟电路和仿真软件对电路进行仿真;(4)设计合理的电路PCB原理图,进行PCB布线和风格设计;(5)制作、调试、测试并进行实验分析。
3.研究难点和创新点(1)难点:D类功率放大器的效率高但复杂,电路较为复杂,采用PWM控制,取得音质上的平衡是比较难的;(2)创新点:本文将采用一些新型元器件,如MOSFET电源器件、高速振荡器件、高性能运算放大器,以及一些先进的电路设计理念,如反馈控制电路、隔离保护等,以实现音质和效率的平衡优化。
4.研究方法和技术路线(1)研究方法:本文采用理论分析与实验相结合的方法,通过对D 类音频功率放大器的原理和内部结构进行研究分析,选择合适的电路方案,采用模拟电路和仿真软件进行电路仿真,最终制作、调试、测试并进行实验分析;(2)技术路线:电路分析设计→模拟电路和仿真软件工具选取和仿真分析→电路PCB原理图设计和PCB布线调试→实验制作、调试、测试和分析。
5.预期目标和实际应用(1)预期目标:设计一款音质和效率兼顾的10W D类音频功率放大器,具有高效率、小体积、低功耗、低温升、高信噪比等特点;(2)实际应用:该功率放大器适用于各种音频系统中,如数字音乐播放器、扬声器、功放等,能够提升音质和节省能源。

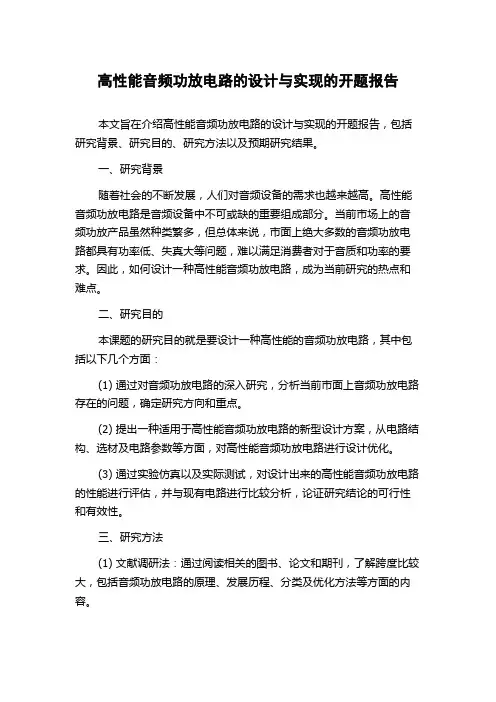

高性能音频功放电路的设计与实现的开题报告本文旨在介绍高性能音频功放电路的设计与实现的开题报告,包括研究背景、研究目的、研究方法以及预期研究结果。
一、研究背景随着社会的不断发展,人们对音频设备的需求也越来越高。
高性能音频功放电路是音频设备中不可或缺的重要组成部分。
当前市场上的音频功放产品虽然种类繁多,但总体来说,市面上绝大多数的音频功放电路都具有功率低、失真大等问题,难以满足消费者对于音质和功率的要求。
因此,如何设计一种高性能音频功放电路,成为当前研究的热点和难点。
二、研究目的本课题的研究目的就是要设计一种高性能的音频功放电路,其中包括以下几个方面:(1) 通过对音频功放电路的深入研究,分析当前市面上音频功放电路存在的问题,确定研究方向和重点。
(2) 提出一种适用于高性能音频功放电路的新型设计方案,从电路结构、选材及电路参数等方面,对高性能音频功放电路进行设计优化。
(3) 通过实验仿真以及实际测试,对设计出来的高性能音频功放电路的性能进行评估,并与现有电路进行比较分析,论证研究结论的可行性和有效性。
三、研究方法(1) 文献调研法:通过阅读相关的图书、论文和期刊,了解跨度比较大,包括音频功放电路的原理、发展历程、分类及优化方法等方面的内容。
(2) 实验仿真法:借助经典电路仿真软件,以电路的元件为主要研究对象,在计算机上搭建音频功放电路,执行各种实验,对电路进行分析、测试、可行性分析等。
(3) 实验设计法:借助计算机辅助仿真,利用两个以上实际的元器件,进行实验室实验,研究各种实际因素对音频功放电路的影响,以验证仿真结果的可靠性和有效性。
四、预期研究结果在本文的研究过程中,我们期望能够实现以下预期研究结果:(1) 研究音频功放电路的原理和分类,并对当前市场上的音频功放电路存在的问题进行深入分析和研究。
(2) 提出一种适用于高性能音频功放电路的新型设计方案,并进行电路设计和仿真。
(3) 实验仿真和实验室测试,对高性能音频功放电路的性能进行评估和分析,论证研究结论的可行性和有效性。

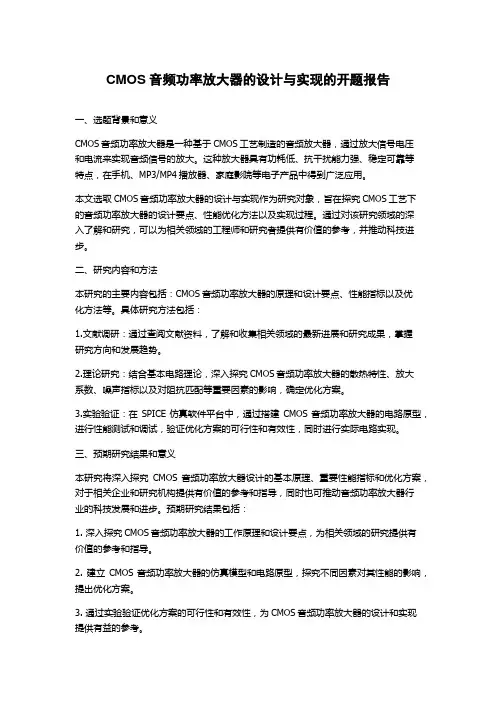

CMOS音频功率放大器的设计与实现的开题报告一、选题背景和意义CMOS音频功率放大器是一种基于CMOS工艺制造的音频放大器,通过放大信号电压和电流来实现音频信号的放大。
这种放大器具有功耗低、抗干扰能力强、稳定可靠等特点,在手机、MP3/MP4播放器、家庭影院等电子产品中得到广泛应用。
本文选取CMOS音频功率放大器的设计与实现作为研究对象,旨在探究CMOS工艺下的音频功率放大器的设计要点、性能优化方法以及实现过程。
通过对该研究领域的深入了解和研究,可以为相关领域的工程师和研究者提供有价值的参考,并推动科技进步。
二、研究内容和方法本研究的主要内容包括:CMOS音频功率放大器的原理和设计要点、性能指标以及优化方法等。
具体研究方法包括:1.文献调研:通过查阅文献资料,了解和收集相关领域的最新进展和研究成果,掌握研究方向和发展趋势。
2.理论研究:结合基本电路理论,深入探究CMOS音频功率放大器的散热特性、放大系数、噪声指标以及对阻抗匹配等重要因素的影响,确定优化方案。
3.实验验证:在SPICE仿真软件平台中,通过搭建CMOS音频功率放大器的电路原型,进行性能测试和调试,验证优化方案的可行性和有效性,同时进行实际电路实现。
三、预期研究结果和意义本研究将深入探究CMOS音频功率放大器设计的基本原理、重要性能指标和优化方案,对于相关企业和研究机构提供有价值的参考和指导,同时也可推动音频功率放大器行业的科技发展和进步。
预期研究结果包括:1. 深入探究CMOS音频功率放大器的工作原理和设计要点,为相关领域的研究提供有价值的参考和指导。
2. 建立CMOS音频功率放大器的仿真模型和电路原型,探究不同因素对其性能的影响,提出优化方案。
3. 通过实验验证优化方案的可行性和有效性,为CMOS音频功率放大器的设计和实现提供有益的参考。
四、进度安排第一阶段(2021年9月):学习基础电路理论、文献调研和研究思路梳理。
第二阶段(2021年10月):建立CMOS音频功率放大器的仿真模型,分析其工作原理和设计要点。
开题报告电气工程与自动化D类高效率音频功率放大器设计一、选题的背景与意义随着微电子制造技术的不断发展,电子产品正向着薄型化、便携式迅速发展,人们对音频功放的要求更加趋向于高效、节能和小型化。
因为移动设备受电池容量、散热、体积的限制,对音频功放要求高效、节能、发热少、体积小、便于集成。
普通功放电路复杂,体积较大;而且效率较低,输出功率不可能做的很大。
而D类功放工作于开关状态,理论效率可达100%,实际运用时也可达到较高的效率。
功率器件的耗散功率小,产生热量少,可大大减小散热器的尺寸;功率MOS管有自保护电路,可大大简化保护电路,而且不会引人非线性失真;这样就可以极大地降低能源损耗,降低放大器的体积。
所以D类音频功放越来越受到人们的重视,正越来越多地被用在移动电话、PDA及其他类似便携式应用中,以取代AB类放大器。
由于D类音频功率放大器具有更高的效率,这使得采用D类音频功率放大器可延长电池供电中断产品的工作时间,并产生更少的热量,从而解决设备的散热问题。
近年来国际上加进了对D类音频功率放大器的研究与开发,并取得了一定进展,这一技术一问世立即显示出其高效、节能、数字化的显著特点,引起了科研、教学、电子、商业界的特别关注。
不久的将来,D类音频功率放大器必将取代传统的模拟音频功率放大器。
二、研究的基本内容与拟解决的主要问题:研究的基本内容:1、话筒。
主要用于将声音信号转化为电信号,以便后续装置处理。
2、前置放大模块。
由话筒输入的信号一般都比较微小,为了能够与三角波进行比较,必须对信号进行放大,拟采用运放对输入信号进行放大。
3、带通滤波模块。
输入的音频信号难免会有干扰,为了去除干扰,需要对音频信号进行滤波。
本设计采用有源滤波器滤除低频和高频干扰,实现对输入输出的隔离。
4、三角波产生模块。
系统需要使用三角波作为载波,对音频信号进行调制,根据奈奎斯特采样定理,产生的三角波的频率至少为基波最高频率的2倍,为了后级滤波的方便,载波的频率应尽可能大。
高效率Doherty功率放大器的研制的开题报告1. 研究背景随着移动通信技术的发展,通信设备对功率放大器的性能要求也越来越高。
功率放大器是通信设备中最为关键的部件之一,其性能直接影响到整个系统的传输距离、传输速率和稳定性。
随着功率放大器频率的不断提高,传统的功率放大器面临许多困难,如线性度和效率的问题。
Doherty功率放大器是一种新型的高效功率放大器,具有高效率、高输出功率和低失真的优点。
因此,研制高效率Doherty功率放大器具有重要意义。
2. 研究目的本研究旨在设计和研究一种高效率Doherty功率放大器,其具有以下目的:2.1. 探究Doherty功率放大器的工作原理及特性。
2.2. 研究Doherty功率放大器的设计方法和参数选择。
2.3. 验证所设计的Doherty功率放大器的性能。
3.研究内容3.1. 文献综述:综述Doherty功率放大器的工作原理与特点,以及现有Doherty 功率放大器设计的研究成果。
3.2. Doherty功率放大器的设计:设计和优化高效率Doherty功率放大器的结构和参数,包括主阶段功率放大器、辅助阶段功率放大器和Doherty网络等。
3.3. 电路仿真:使用电磁仿真软件ADS对所设计的高效率Doherty功率放大器进行模拟仿真,分析功率增益、功率输出、效率等性能指标。
3.4. 实验验证:基于所设计的高效率Doherty功率放大器,进行实验验证,分析其性能指标。
在实验过程中,通过实测结果分析并调整功率放大器参数,以进一步提高功率放大器的性能。
4. 研究意义通过本研究的设计与实验,可以进一步探究Doherty功率放大器的工作原理,为研究和开发高效率功率放大器提供理论指导。
同时,本研究的成果可以用于移动通信系统、广播电视等领域中的功率放大器设计和应用,具有实际应用价值。
5. 研究方法本研究将采用文献综述、仿真分析和实验验证的方法,首先对Doherty功率放大器的工作原理和现有研究成果进行概述和分析,制定Doherty功率放大器的设计方案,然后使用ADS软件进行仿真分析,最后基于仿真结果进行实验验证。
开题报告电子信息工程高效率音频功率放大器设计一、综述本课题国内外研究动态,说明选题的依据和意义:为了节约电路的成本,提高放大器的效率,采用普通的电子元器件设计高效率音频功率放大器的方法,使用基本的运算放大器,构成PWM路,形成D类功率放大器,实现了高效率,低失真的设计要求。
为了提高电路的抗干扰性能,在设计中使用了电压跟随器,差动放大器,有源带通滤波器等。
使设计获得了良好的效果。
传统的音频功率放大器主要有A类(甲类)、B类(乙类)和AB(甲乙类)。
A类功率放大器在整个输入信号周期内都有电流连续流过功率放大器件,它的优点是输出信号的失真比较小,缺点是输出信号的动态范围小、效率低,理想情况下其最高效率为50%,考虑到晶体管的饱和压降及穿透电流造成的损耗,A类功率放大器的最高效率仅为45%左右。
B类功率放大器在整个输入信号周期内功率器件的导通时间为50%,它的优点是在理想情况下效率可达78.5%,但缺点是会产生交越失真,增加噪声。
AB类(甲乙类)功率放大器是以上两种放大器的结合,每个功率器件的导通时间在50%~100%之间,兼有甲类失真小和乙类效率高的特点,其工作效率介于二者之间。
传统音频功率放大器效率偏低,体积偏大的缺点与音频功率放大高效、节能和小型化的发展趋势的矛盾,催生了D类(丁类)音频功率放大器出现和发展。
功率放大电路是一种能量转换电路,要求在失真许可的范围内,高效地为负载提供尽可能大的功率。
一般的功放电路可以由两种方式实现:用分离元件组成或用集成器件实现。
分立元件是电子电路的基础,一般的功放电路都能用分立元件实现,但由于使用分立元件所用的单个器件比较多,从而考虑的各种反馈电路和保护电路会比较多,实现起来会相对复杂。
由于电子技术的日益更新,集成器件发展的比较快,在一定程度上已经可以代替分立元件。
二、功率放大电路的特殊问题功率放大电路在多级放大电路当中处于最后一级,又称输出级,其任务是输出足够大的功率去驱动负载。
一种双通道D类2.7W/CH音频功率放大器设计的开题报告
一、选题背景
音频功率放大器是影响音响声音质量的重要部件之一。
在市场上广泛应用的放大器分为A、B、AB和D类等几种,其中D类放大器因其效率高、温升低、体积小等特
点越来越受到人们的关注。
本课题旨在设计一种双通道D类2.7W/CH音频功率放大器,以提高音质及增加输出功率。
二、研究 content
1. D类功率放大器原理和特点分析
2. 双通道音频功率放大器电路设计
3. PCB设计及制作
4. 器件选型与参数计算
5. 电路仿真与性能测试
6. 实验结果分析
三、研究意义
本研究将设计一种双通道D类2.7W/CH音频功率放大器,具有效率高、温升低、体积小的优点,输出功率高、体积小等特点,是市场需求的制约,将对今后的电子产
业的发展起到推动作用。
四、预期目标
1. 完成双通道D类音频功率放大器电路设计;
2. 通过电路仿真验证电路的性能,并根据仿真结果适当调整电路参数;
3. PCB设计与制作,制作出满足设计要求的双通道D类音频功率放大器;
4. 实验性能测试,测试输出功率、失真、频率响应等性能指标,并与设计要求进行比较和分析;
5. 进一步优化改进设计,实现更好的音质和更高的功率输出,并对市场的需求进行调查和研究。
五、经费与时间
该研究对 PCB 制作、器件选型、性能测试等都需要一定的费用支持,预计总经费为 2000 元左右;同时需耗费 3 个月左右的时间完成研究。
功率放大器开题报告功率放大器开题报告一、研究背景功率放大器是电子设备中非常重要的一部分,它能将输入信号的功率放大到更高的水平,以满足各种应用的需求。
在现代通信、音频放大、雷达系统等领域中,功率放大器的性能和稳定性对整个系统的运行起着至关重要的作用。
因此,对功率放大器的研究和开发具有重要的意义。
二、研究目的本次研究的目的是设计和优化一种高性能的功率放大器,以提高放大器的效率、线性度和带宽,同时降低功耗和失真。
通过深入研究功率放大器的工作原理和现有技术,我们将尝试提出一种新的设计方案,以满足不同应用场景下的需求。
三、研究内容1. 功率放大器的基本原理介绍功率放大器的基本概念和工作原理,包括信号放大、功率放大和电流放大等方面的内容。
通过对功率放大器的原理进行深入理解,我们可以更好地设计和优化功率放大器的性能。
2. 功率放大器的分类和特点分析不同类型的功率放大器,如A类、B类、AB类、C类等,并比较它们的特点和应用场景。
了解不同类型功率放大器的优缺点,可以为我们选择合适的功率放大器提供参考。
3. 功率放大器的设计和优化探讨功率放大器的设计方法和优化策略,包括电路拓扑的选择、元件参数的确定、反馈网络的设计等。
通过合理的设计和优化,我们可以提高功率放大器的性能指标,如功率增益、效率和线性度等。
4. 功率放大器的性能测试和评估介绍功率放大器的性能测试方法和评估指标,如频率响应、功率输出、失真度等。
通过实验和测试,我们可以验证设计的功率放大器是否满足预期的性能要求,并对其进行评估和改进。
四、研究意义1. 提高通信系统的性能优化功率放大器的设计可以提高通信系统的传输质量和覆盖范围,提升用户的通信体验。
2. 降低电子设备的功耗高效的功率放大器可以减少电子设备的功耗,延长电池寿命,降低能源消耗。
3. 推动电子技术的发展通过对功率放大器的研究和改进,可以推动电子技术的发展,为更多领域的应用提供支持和创新。
五、研究计划1. 文献综述阅读相关文献,了解功率放大器的研究现状和发展趋势,为后续的研究提供理论基础。
音频功率放大器开题报告音频功率放大器开题报告一、引言音频功率放大器是现代音响系统中不可或缺的重要组成部分。
它的作用是将输入的音频信号放大到足够大的功率,以驱动扬声器产生高质量的声音。
本文将对音频功率放大器进行研究,并开展相关实验,旨在深入了解其原理和性能。
二、背景知识1. 音频功率放大器的分类音频功率放大器可以根据其工作原理和电路结构进行分类。
常见的分类包括A 类、B类、AB类、D类等。
每种类型的功率放大器都有其优缺点,需要根据实际需求进行选择。
2. 音频功率放大器的工作原理音频功率放大器的工作原理主要涉及信号放大、功率放大和输出驱动三个环节。
其中,信号放大阶段通过放大器电路将输入信号放大到一定程度,功率放大阶段将信号电压转换为足够大的功率输出,输出驱动阶段则将功率信号驱动扬声器产生声音。
三、研究目标与方法1. 研究目标本研究旨在探究不同类型音频功率放大器的性能差异,分析其优劣之处,并通过实验验证理论结果。
2. 研究方法通过文献调研,了解不同类型音频功率放大器的特点和应用场景。
选取代表性的几种功率放大器进行性能测试,并进行数据分析和对比。
四、理论分析1. A类功率放大器A类功率放大器具有线性放大性能,输出音质好,但功率效率较低。
适用于要求高音质的音频设备,如高保真音响系统。
2. B类功率放大器B类功率放大器具有高功率效率,但存在交叉失真问题。
适用于功率要求较高的音频设备,如汽车音响系统。
3. AB类功率放大器AB类功率放大器综合了A类和B类功率放大器的特点,具有较好的音质和功率效率。
适用于大部分音频设备,如家庭影院系统。
4. D类功率放大器D类功率放大器采用数字调制技术,具有高功率效率和低功耗特点。
适用于便携式音频设备,如蓝牙音箱。
五、实验设计与结果分析1. 实验设计选取A类、B类、AB类和D类功率放大器进行实验测试。
通过输入不同频率和幅度的音频信号,测量输出功率、失真程度和频率响应等指标。
2. 结果分析实验结果表明,A类功率放大器在音质方面表现出色,但功率效率较低;B类功率放大器功率效率高,但交叉失真较大;AB类功率放大器在音质和功率效率上取得了较好的平衡;D类功率放大器具有高功率效率和低功耗特点,适合便携式音频设备。
开题报告
高效率音频功率放大器设计
专业:电子信息工程
一、综述本课题国内外研究动态,说明选题的依据和意义:
为了节约电路的成本,提高放大器的效率,采用普通的电子元器件设计高效率音频功率放大器的方法,使用基本的运算放大器,构成PWM路,形成D类功率放大器,实现了高效率,低失真的设计要求。
为了提高电路的抗干扰性能,在设计中使用了电压跟随器,差动放大器,有源带通滤波器等。
使设计获得了良好的效果。
传统的音频功率放大器主要有A类(甲类)、B类(乙类)和AB(甲乙类)。
A类功率放大器在整个输入信号周期内都有电流连续流过功率放大器件,它的优点是输出信号的失真比较小,缺点是输出信号的动态范围小、效率低,理想情况下其最高效率为50%,考虑到晶体管的饱和压降及穿透电流造成的损耗,A类功率放大器的最高效率仅为45%左右。
B类功率放大器在整个输入信号周期内功率器件的导通时间为50%,它的优点是在理想情况下效率可达78.5%,但缺点是会产生交越失真,增加噪声。
AB类(甲乙类)功率放大器是以上两种放大器的结合,每个功率器件的导通时间在50%~100%之间,兼有甲类失真小和乙类效率高的特点,其工作效率介于二者之间。
传统音频功率放大器效率偏低,体积偏大的缺点与音频功率放大高效、节能和小型化的发展趋势的矛盾,催生了D类(丁类)音频功率放大器出现和发展。
功率放大电路是一种能量转换电路,要求在失真许可的范围内,高效地为负载提供尽可能大的功率。
一般的功放电路可以由两种方式实现:用分离元件组成或用集成器件实现。
分立元件是电子电路的基础,一般的功放电路都能用分立元件实现,但由于使用分立元件所用的单个器件比较多,从而考虑的各种反馈电路和保护电路会比较多,实现起来会相对复杂。
由于电子技术的日益更新,集成器件发展的比较快,在一定程度上已经可以代替分立元件。
二、功率放大电路的特殊问题
功率放大电路在多级放大电路当中处于最后一级,又称输出级,其任务是输出足够大的功率去驱动负载。
如扬声器、伺服电机、指示表头、记录器及显示器等。
对功率放大电路的工作状态,分析方法和探讨内容有以下一些特点:
1.功率的输出信号具有较大的电压和电流幅度;
2.管子接近饱和或截止工作状态,因而输出信号具有一定非线性失真;
3.功率管的极限参数ICM、U(BR)CEO、PCM均应满足工作时的最大需求。
由于管耗较大,要求加散热器,以提高管子承受管耗能力;
4.性能指标以分析功率为主,着重计算输出功率、管子消耗功率、电源供给功率和效率。
由于功率管处于大信号工作状态,分析计算时只能采用图解法估算,不能微变等效电路法分析。
功率放大电路类型根据静态工作点处于负载线的中点、近载止区和截止区的位置,分别称为甲类、甲乙类和乙类功率放大电路,其集电极信号电流的导通角θ分别为2π、π、-2π、和π。
故甲类只需用一个管子工作,而乙类和甲乙类必须采用两个管子组成互补对称功率放大电路进行工作。
但甲类功率放大器在输入信号为0时,静态ICQ较大,电源消耗功率较大,尽管有信号输入时,部分可以转化成有用功率输出,但其效率总比一类货甲乙类低。
甲类,又称A类:电路的工作点在其线性部分的中点,它从电源取出的电流是恒定不变的,不受信号电平变化影响。
它是低效率的,有资料报导,实际效率不可能超过25%。
电路可以单管,也可以推挽工作。
优点是无交越和开关失真,谐波分量中主要是偶次谐波,在听感上低音厚实、中音温暖、高音清晰、层次感好,从而讨人欢喜。
缺点是耗电多,效率低,电流大和温度高,易引发可靠性和寿命问题,而且整机成本高。
因此有不少过去生产甲类机出名的厂家,现在已大多停产晶体管甲类功放机。
乙类,又称B类:在无信号输入时,电路处于低电流状态。
当有信号输入时,一对管子轮换工作,所以乙类必须采用推挽电路才能放大完整的信号波形。
优点是效率较高,理论上可达78%。
缺点是失真较大。
甲乙类,又称AB类:功放机在低电平驱动时,为甲类工作状态,当提高驱动电平时,转为乙类工作状态。
优点是在于它比甲类提高了小信号输入时的效率,随着输出功率的增大,效率也增高。
缺点是存在交越失真。
随着电子元器件的品质不断提高以及采用了高偏流的工作状态,最大限度地减少低电平信号的失真。
至今为止仍是功率放大器应用最广泛的电路形式。
目前较多采用甲乙类互不对称功率放大电路,这类电路目前已发展成绩成功率放大器被广泛应用。
三、研究步骤、方法及措施:
1).查找资料,明确目标,搜集需要的信息;
2).分析任务,设计并绘制各单元电路图;
3).试运行测试电路;
4).总电路的串联并进行仿真分析;
5).完善设计方案,完成论文书写,答辩。
四、参考文献:
[1]曾广兴:《现代音响技术应用》[M],广东科技出版社,1997年3月。
[2]张平:《关于音频功率放大器的应用》,《安阳大学学报》[J],2002年02期。
[3]吴振平:《实用声电技术》[M],中国铁道出版社,1984年11月。
[4]龚伟:《音频放大器控制方式综述》[J],重庆大学报,2003年02期。
[5]黎明:《电子质量》[J],2002年02期。
[6]华成英:《模拟电子技术基础》[M],北京高等教育出版社,2001。
[7]姚福安:《音频功率放大器设计》[M],山东大学学报,2003年06期。
[8]牟小令:《高效率音频功率放大器》[J],西南师范大学学报,2003年01期。
[9]马建国:《电子系统设计》[M],高等教育出版社。
[11]曲荣:《收音机电平指示电路锦集》[M],高等教育出版社
[12]方佩敏:《音频功率放大器》,《电子世界》[J],2003年08期。
[13]何希才:《实用电子电路400例》[M],电子工业出版社
[14]陈伟鑫:《新型实用电路精选指南》[M], 电子工业出版社
[15]谢自美:《电子线路设计实验测试》[M], 华中科技大学出版社
[16]康华光:《模拟电子技术基础》[M],高等教育出版社.
[17]牟小令:《高效率音频功率放大器》[J],西南师范大学学报,2003年01期。
五、研究工作进度:
1).2010年11月15日~2010年12月15日完成开题报告、文献综述与外文翻译;
2).2011年3月21日~2011年4月5日制定总体方案和具体设计计划;
3).2011年4月6日~2011年5月1日进实验室完成设计所需的操作;
4).2011年5月2日~2011年5月28日完成论文初稿;
5).2011年5月29~2011年5月31日整理论文及准备答辩。
