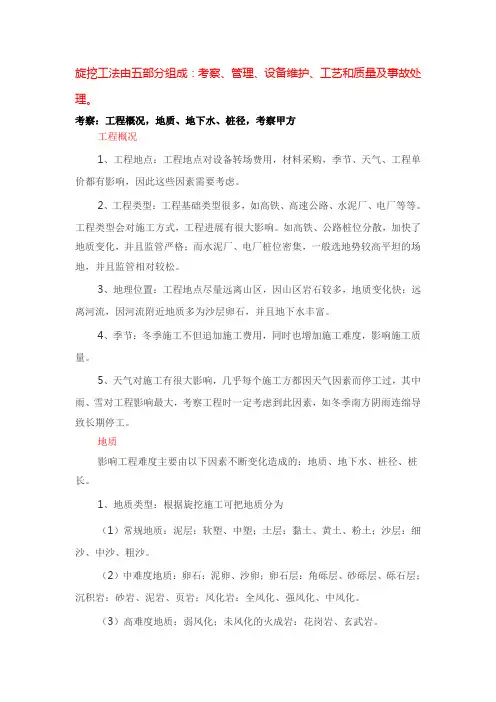

旋挖工法由五部分组成：考察、管理、设备维护、工艺和质量及事故处理。
考察：工程概况，地质、地下水、桩径，考察甲方工程概况1、工程地点：工程地点对设备转场费用，材料采购，季节、天气、工程单价都有影响，因此这些因素需要考虑。
2、工程类型：工程基础类型很多，如高铁、高速公路、水泥厂、电厂等等。
工程类型会对施工方式，工程进展有很大影响。
如高铁、公路桩位分散，加快了地质变化，并且监管严格；而水泥厂、电厂桩位密集，一般选地势较高平坦的场地，并且监管相对较松。
3、地理位置：工程地点尽量远离山区，因山区岩石较多，地质变化快；远离河流，因河流附近地质多为沙层卵石，并且地下水丰富。
4、季节：冬季施工不但追加施工费用，同时也增加施工难度，影响施工质量。
5、天气对施工有很大影响，几乎每个施工方都因天气因素而停工过，其中雨、雪对工程影响最大，考察工程时一定考虑到此因素，如冬季南方阴雨连绵导致长期停工。
地质影响工程难度主要由以下因素不断变化造成的：地质、地下水、桩径、桩长。
1、地质类型：根据旋挖施工可把地质分为（1）常规地质：泥层：软塑、中塑；土层：黏土、黄土、粉土；沙层：细沙、中沙、粗沙。
（2）中难度地质：卵石：泥卵、沙卵；卵石层：角砾层、砂砾层、砾石层；沉积岩：砂岩、泥岩、页岩；风化岩：全风化、强风化、中风化。
（3）高难度地质：弱风化；未风化的火成岩：花岗岩、玄武岩。
2、地质强度：无论什么类型地质，最终都以地质的强度来衡量钻进难度（1）极限承载力：常规地质～中难度地质，一般都以极限承载力测定地质强度。
极限承载力：1平方米面积上施加压力，直到出现塑性变形。
如500千帕换算重力＝50吨，1平方米上施压50的重力出现塑性变形。
（2）单轴抗压强度：中难度地质～高难度地质一般都以单轴抗压强度测定地质强度。
单轴抗压强度：岩石无侧束的状态下所能承受的最大压力，直到把岩石加压至破裂所需的应力。
地下水通常影响旋挖施工的地下水多半是上层滞水（局部隔水作用形成的蓄水体）和潜水层（第一个稳定隔水层上的地下水）。

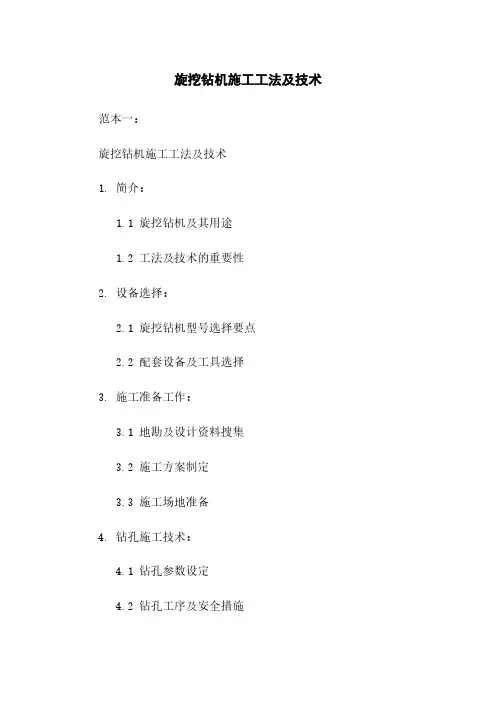

旋挖钻机施工工法及技术范本一：旋挖钻机施工工法及技术1. 简介：1.1 旋挖钻机及其用途1.2 工法及技术的重要性2. 设备选择：2.1 旋挖钻机型号选择要点2.2 配套设备及工具选择3. 施工准备工作：3.1 地勘及设计资料搜集3.2 施工方案制定3.3 施工场地准备4. 钻孔施工技术：4.1 钻孔参数设定4.2 钻孔工序及安全措施4.3 废土处理及管理5. 钻杆及钻头选择：5.1 钻杆材质及规格选择5.2 钻头种类及使用方法6. 钻孔排水技术：6.1 钻孔旁吸排水技术6.2 钻孔深层排水技术7. 钻孔灌注桩技术：7.1 钻孔清洗及验孔7.2 灌注桩混凝土配比设计7.3 灌注桩施工工序8. 安全注意事项：8.1 设备操作安全规范8.2 钻孔过程中的安全措施8.3 环境保护要求9. 施工质量控制：9.1 施工过程的质量控制要点9.2 施工记录及验收标准10. 施工现场管理：10.1 施工人员配备及组织管理10.2 施工现场秩序及卫生管理11. 维护与保养：11.1 机械设备维护要点11.2 工具及配件的保养和更换12. 施工案例分析：12.1 案例一：地铁站基坑支护工程12.2 案例二：建造沉降控制项目13. 附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格法律名词及注释：1. 施工方案：指针对具体施工而制定的施工程序及技术要求的。
------范本二：旋挖钻机施工工法及技术1. 简介：1.1 旋挖钻机概述1.2 旋挖钻机施工的优势2. 旋挖钻机工艺流程：2.1 施工准备工作2.2 钻孔前的工作要点2.3 钻孔操作步骤2.4 钻孔完工及后续工作3. 设备及工具选择：3.1 旋挖钻机选型3.2 配套设备及工具介绍4. 钻孔施工技术：4.1 钻孔参数设定4.2 钻孔操作规范4.3 废土处理及管理5. 钻杆及钻头选择：5.1 钻杆规格及类型选择5.2 钻头种类及使用要点6. 钻孔排水技术：6.1 钻孔旁吸排水技术介绍6.2 钻孔深层排水技术要点7. 钻孔灌注桩技术：7.1 钻孔清洗及验孔要求7.2 灌注桩混凝土配比设计7.3 灌注桩施工工艺8. 安全注意事项：8.1 旋挖钻机操作安全规程8.2 钻孔过程中的安全措施要点8.3 环境保护要求9. 施工质量控制：9.1 施工过程的质量控制要点9.2 施工记录及验收标准10. 施工现场管理：10.1 施工人员配备及组织管理10.2 施工现场秩序及卫生管理11. 维护与保养：11.1 机械设备维护要点11.2 工具及配件的保养和更换12. 施工案例分析：12.1 案例一：地铁施工工程 12.2 案例二：桥梁基础处理附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格法律名词及注释：1. 施工准备工作：指施工前的各项准备工作，包括勘察设计、资源调配、施工方案制定等内容。
旋挖钻钻孔桩施工工艺工法1 前言1.1 工艺工法概况旋挖钻机是一种适合在土建工程基础施工中快速成孔作业的施工机械，具有功率大、输出扭矩大、轴向压力大、机动灵活、施工效率高等特点，适应我国大部分地区的土壤地质条件。
其成孔工艺广泛应用于铁路、公路桥梁、市政建设、高层建筑等地基基础钻孔灌注桩工程。
1.2 工艺原理旋挖钻机采用动力头形式，用短螺旋钻头或旋挖斗，利用强大的扭矩直接将土或砂砾等钻渣旋转挖掘，然后迅速提出孔外并及时运走，如此循环形成桩孔。
且旋挖钻在不需要泥浆护壁的情况下，可实现干法施工。
即使对特殊地层需要泥浆护壁，也只起支护作用。
2 工艺工法特点2.1该机在常规操作及过程监控方面采用了电子控制系统，如伸缩式钻杆、工作状态的动画显示及虚拟仪表显示；故障检测、报警及信息显示等，特别是自动化控制水平及施工精度的提高，使成孔质量、工效大大提高，减轻了劳动强度。
2.2旋挖钻机的特殊成孔工艺，仅需要静压泥浆作护壁，所采用的泥浆一般用膨润土、火碱、纤维素等配置，在孔壁不形成厚的泥皮。
此外由于钻头的多次上下往复，使孔壁粗糙，不易产生缩径，因此提高了灌注桩的承载力。
2.3旋挖钻机可实现干法施工，即使需要泥浆护壁，也只起支护作用，钻削中的泥浆含量相当低，大大减少了污染源，降低了施工成本，同时发动机转速的自动控制，减少了油耗、降低了噪音及废气排放，改善了施工环境，适用于繁华市区和自然生态保护区的桩基施工。
3 适用范围旋挖钻机一般适用于黏土、粉土、砂土、淤泥质土、人工回填土、含有部分(碎)卵石土层及中硬度以下岩石等地层，但不适用于含有强承压水的土层。
4 主要技术标准《铁路混凝土工程施工质量验收标准》（TB10424）《高速铁路桥涵工程施工质量验收标准》（TB10752）《钻孔灌注桩施工规程》（DG/TJ08-202）《混凝土结构工程施工及验收规范》（GBJ50204）《公路桥涵施工技术规范》（JTG/T F50）《公路工程质量检验评定标准》（JTGF80-1）5 旋挖钻钻孔桩施工方法旋挖钻施工法，又称钻斗施工法。
