(完整版)燃气管道设计规范燃气管道设计规范 (完整版)1. 引言本文档旨在为燃气管道设计提供规范和指导。
设计人员应严格遵守本规范以确保燃气管道的安全性、可靠性和符合相关法律法规要求。
2. 设计原则2.1 安全性- 设计应符合国家燃气安全标准和相关行业标准，以确保管道的安全运行。
2.2 可靠性- 管道设计应具备良好的可靠性，避免泄漏和突发故障的发生。
2.3 经济性- 设计应合理选用材料和管道布局，以最小化成本并确保管道的可维护性。
3. 设计要求3.1 管道材料- 管道材料应符合国家标准和相关行业标准，并具备耐腐蚀性和耐高温性能。
3.2 管道布局- 管道设计应满足燃气供应需求，并考虑到管道长度、直径、支撑和安装布局等因素。
3.3 排水设计- 管道系统应考虑到排水问题，确保排水通畅并有效防止管道内部积水。
3.4 防雷设计- 管道设计应合理设置避雷装置，以有效避免雷击对管道可能造成的损害。
3.5 安全阀设计- 管道系统应设置合适的安全阀，以保护管道系统在内部压力异常增高时能正常释放压力。
3.6 监测与维护- 管道系统应配备监测设备，并建立有效的维护计划，以及时发现和解决潜在问题。
4. 设计验收4.1 设计验收要求- 设计单位应提交完整的设计文件，并按照相关规定进行设计验收。
4.2 设计变更- 如有设计变更需求，设计单位应及时提出，并经相关部门批准后才能进行变更操作。
5. 备案与监督5.1 设计备案- 完成设计验收后，设计单位应将设计文件报送相关部门备案。
5.2 监督检查- 相关部门将进行监督检查，确保燃气管道的设计符合规范和要求。
6. 附则- 本规范自xxxx年xx月xx日起施行，并取代之前的相关规范。
以上为燃气管道设计的完整规范，所有设计人员应参照本规范进行设计工作。
如有任何疑问或需要进一步的解释，请咨询相关部门或专业人士。
管道设计规定管道设计规定是指在进行管道设计时需要遵守的相关规定和标准，以确保管道的安全、可靠和有效运行。
下面是一些常见的管道设计规定：1.设计标准：管道设计应符合国家标准、行业标准和相关规范的要求，如《城市给水工程勘察规范》、《城市燃气工程设计规范》等。
2.管道材料：管道的材料应根据输送介质的性质和工作条件选择合适的材料，并符合相关标准的要求，如耐压、耐腐蚀等。
3.管道布局：管道的布局应合理，管道与其他设备、结构的间距应满足安全运行和维修的需要。
特别是在设计敷设地下管道时，要考虑到地质、排水等因素。
4.管道直径：管道直径的选择应根据输送介质的流量、流速和压力损失等参数进行计算，并满足相关标准的要求。
同时，要避免过大或过小的直径带来的不利影响。
5.管道支承：管道的支承设计应满足安全、牢固和可靠的要求，避免管道的变形和振动。
支承点的间距应符合标准规定，支承方式应适合管道的材料和工作条件。
6.管道连接：管道的连接方式应符合标准要求，如焊接、法兰连接、螺纹连接等。
连接的质量要求高，确保连接处的密封性和可靠性，防止泄漏和事故发生。
7.防腐蚀和绝缘：对于易腐蚀介质的输送管道，应进行防腐蚀处理保护管道，防止腐蚀损坏。
对于需要绝缘的管道，应采取绝缘措施，防止热损失和冷凝水产生。
8.消防安全：对于涉及到消防系统的管道设计，应符合消防规范的要求，保证消防设施的正常运行，并确保消防水源的供应和有效的消防通道。
9.通风和排气：对于涉及到有害气体的管道设计，应考虑通风和排气系统的设置，保持空气的良好质量，以防止毒气的滞留和积聚。
10.管道标志：设计时需要对管道进行标志和标识，如流体介质、流向、压力等，以便于操作、维护和紧急情况处理。
综上所述，管道设计规定是为了保证管道工程的安全、可靠和高效运行而制定的一系列规范和标准。
设计人员在进行管道设计时需要遵守这些规定，并结合具体的工程要求和条件进行合理的设计。

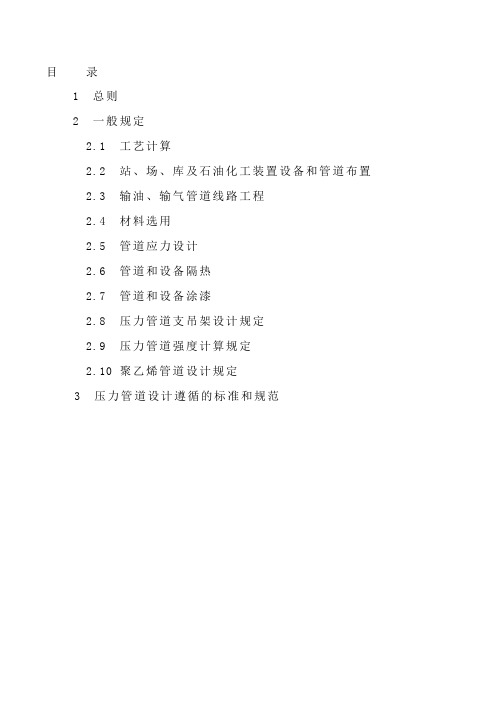

目录1 总则2 一般规定2.1 工艺计算2.2 站、场、库及石油化工装置设备和管道布置2.3 输油、输气管道线路工程2.4 材料选用2.5 管道应力设计2.6 管道和设备隔热2.7 管道和设备涂漆2.8 压力管道支吊架设计规定2.9 压力管道强度计算规定2.10 聚乙烯管道设计规定3 压力管道设计遵循的标准和规范1 总则1.1 目的: 为了统一压力管道设计技术要求，提高压力管道设计水平，确保压力管道设计质量，特制定本规定。
1.2 遵守的原则：优化设计方案，确定经济合理的工艺及最佳工艺参数；做到技术先进，经济合理，安全适用。
1.3 适用范围：本规定适用于输油、输气管道工程、给排水及消防工程、热力工程、城市燃气工程及石油化工工程。
2 一般规定2.1 工艺计算2.1.1 输油、输气管道需要进行管道的水力计算、温降计算。
其计算公式按《输油管道工程设计规范》（GB50253-2014）、《输气管道工程设计规范》（GB50251-2015）《城镇燃气设计规范》（GB50028-2006）执行。
2.1.2 对于特殊的管道穿跨越工程按《油气输送管道穿越工程设计规范》（GB 50423-2007）和《油气输送管道跨越工程设计规范》（GB 50459-2009）执行。
2.2 站、场、库及石油化工装置设备及管道的布置2.2.1 设备布置2.2.1.1 装置的总体布置应根据装置在工厂总平面上的位置以及与有关装置、罐区、主管廊、道路等相对位置确定，并与相邻装置的布置相协调。
2.2.1.2 装置的竖向布置应根据装置生产特点，充分考虑操作、检修要求，满足交通运输要求；考虑装置内外地坪标高的协调及其内外道路、排水的合理衔接，尽量减少土方工程量；装置场地应采用平坡式布置，并采用有组织排水，所有的雨水经过暗管排入地下排水管网。
2.2.1.3 设备布置应满足工艺流程、安全生产、环境保护的要求，并应便于操作、维护、检修、防爆及消防，并注意节约用。
输气管道工程设计规范1总则2术语3输气工艺一般规定输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计量。
当采用年输气量时，设计年工作天数应按350d 计算。
进入输气管道的气体应符合现行国家标准《天然气》 GB17820中二类气的指标，并应符合下列规定：1应清除机械杂质；2 露点应比输送条件下最低环境温度低5℃；3露点应低于最低环境温度；34 气体中硫化氢含量不应大于20mg/m；5 二氧化碳含量不应大于3%。
输气管道的设计压力应根据气源条件、用户需求、管材质量及管道附近的安全因素，经技术经济比较后确定。
当输气管道及其附近已按现行国家标准《钢质管道外腐蚀控制规范》 GB/T21447 和《埋地钢质管道阴极保护技术规范》 GB/T21448 的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。
输气管道应设清管设施，清管设施与输气站合并建设。
当管道采用内壁减阻涂层时，应经技术经济比较确定。
工艺设计工艺设计应根据气源条件、输送距离、输送量、用户的特点和要求以及与已建管网和地下储气库容量和分布的关系，对管道进行系统优化设计，经综合分析和技术经济对比后确定。
工艺设计应确定下列内容：1输气总工艺流程；2输气站的工艺参数和流程；3输气站的数量及站间距；4输气管道的直径、设计压力及压气站的站压比。
工艺设计中应合理利用气源压力。
当采用增压输送时，应结合输量、管径、输送工艺、供电及运行管理因素，进行多方案技术经济必选，按经济和节能的原则合理选择压气站的站压比和确定站间距。
压气站特性和管道特性应匹配，并应满足工艺设计参数和运行工况变化的要求。
再正常输气条件下，压缩机组应在高效区内工作。
具有分输或配气功能的输气站宜设置气体限量、限压设施。
当输气管道起源来自油气田天然气处理厂、地下储气库、煤制天然气工厂或煤层气处理厂时，输气管道接收站的进气管线上应设置气质监测设施。
输气管道的强度设计应满足运行工况变化的要求。
压力管道设计技术规定
一、概述
二、设计准则
1、管道设计应满足安全和可靠性的要求。
2、管道的结构不宜过于复杂，管道布置应尽量紧凑，减少直径变动以减少排气损失。
3、应注意材料的组合，确保材料的耐腐蚀、承压能力等特性。
4、需要考虑地域环境、气候条件、地下水位、重力作用等因素，以及管道所在地的特点，从而确定管道的正确位置和安装方法。
5、需要{{考虑高低压管道的变化及其变形，以确定管道结构的强度和刚度。
6、需要考虑液体物质的物理状态变化，以确定合理的管径和设计流速。
7、需要考虑流体损失系数，以确定正确的流量。
8、管道设计应考虑防火设施，使管道可以免受火灾的危害。
三、管道材料
1、管道所采用的材料应具有良好的耐热、耐腐蚀性，以及适当的强度和刚性等性能。
2、管道材料的选择应考虑承压介质的物理性质，耐腐蚀性要求，温度、压力变化等因素。
3、管件材料应选择结构稳定，耐腐蚀耐磨性能优良。
UDC中华人民共和国国家标准P GB 50316——2000工业金属管道设计规范Design code for industrial metallic piping2000-09-26 发布2001-01-01 实施国家质量技术监督局联合发布中华人民共和国建设部中华人民共和国国家标准工业金属管道设计规范Design code for industrial metallic pipingGB 50316——2000主编部门：中华人民共和国原化学工业部批注部门：中华人民共和国建设部施行日期：2001年1月1日中国计划出版社2000 北京关于发布国家标准《工业金属管道设计规范》的通知建标[2000]199号根据国家计委《一九九一年工程建设国家标准制订、修订计划》（计综合[1991]290号）的要求，由原化学工业部会同有关部门共同制订的《工业金属管道设计规范》经有关部门会审，批准为强制性国家标准，编号为GB 50316——2000，自2001年1月1日起施行。
本规范由国家石油和化学工业局负责管理，中国寰球化学工程公司负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二000年九月二十六日目次1 总则 (7)2 术语和符号 (8)2.1 术语 (8)2.2 符号 (10)3 设计条件和设计基准 (18)3.1 设计条件 (18)3.2 设计基准 (19)4 材料 (26)4.1 一般规定 (26)4.2 金属材料的使用温度 (26)4.3 金属材料的低温韧性试验要求 (26)4.4 材料的使用要求 (28)5 管道组成件的选用 (30)5.1 一般规定 (30)5.2 管子 (30)5.3 弯管及斜接弯管 (30)5.4 管件及支管连接 (30)5.5 阀门 (33)5.6 法兰 (34)5.7 垫片 (34)5.8 紧固件 (34)5.9 管道组成件连接结构选用要求 (35)5.10 管道特殊件 (36)5.11 非金属衬里的管道组成件 (36)6 金属管道组成件耐压强度计算 (37)6.1 一般规定 (37)6.2 直管 (37)6.3 斜接弯管 (38)6.4 支管连接的补强 (40)6.5 非标准异径管 (46)6.6 平盖 (49)6.7 特殊法兰和盲板 (50)7 管径确定及压力损失计算 (52)7.1 管径的确定 (52)7.2 单相流管道压力损失 (52)7.3 气液两相流管道压力损失 (54)8 管道的布置 (55)8.1 地上管道 (55)8.2 沟内管道 (57)8.3 埋地管道 (58)9 金属管道的膨胀和柔性 (59)9.1 一般规定 (59)9.2 管道柔性计算的范围及方法 (59)9.3 管道柔性计算的基本要求 (59)9.4 管道的位移应力 (59)9.5 管道对设备或端点的作用力 (62)9.6 改善管道柔性的措施 (64)10 管道支吊架 (65)10.1 一般规定 (65)10.2 支吊架的设置及最大间距 (65)10.3 支吊架荷载 (65)10.4 材料和许用应力 (66)10.5 支吊架结构设计及选用 (66)11设计对组成件制造、管道施工及检验的要求 (68)11.1 一般规定 (68)11.2 金属的焊接 (68)11.3 金属的热处理 (68)11.4 检验 (68)11.5 试压 (68)11.6 其他要求 (69)12隔热、隔声、消声及防腐 (70)12.1 隔热 (70)12.2 隔热和消声 (70)12.3 防腐及涂漆 (70)13输送A1类和A2类流体管道的补充规定 (72)13.1 A1类流体管道的补充规定 (72)13.2 A2类流体管道的补充规定 (73)14 管道系统的安全规定 (74)14.1 一般规定 (74)14.2 超压保护 (74)14.3 阀门 (74)14.4 盲板 (74)14.5 排放 (74)14.6 其他要求 (75)附录A 金属管道材料的许用应力附录B 金属材料物理性质附录C 非金属衬里材料的使用温度范围附录D 钢管及钢制管件厚度的规定附录E 柔性系数和应力增大系数附录F 室外地下管道与铁路、道路及建筑物间的距离附录G 管道热处理的规定附录H 管道的焊接结构附录J 管道的无损检测附录K 本规范用词说明附加说明附：条文说明1 总则1.0.1.为了提高工业金属管道工程的设计水平，保证设计质量，制订本规范。
管道布置设计原则1 管道布置基本原则1.1 管道布置设计是将工艺管道及附属公用管道按一定的规则进行空间定位的过程。
GB50160、GB50136及一些相关行业标准规范已给出了这方面的准则。
本附录无意就管道的布置设计作出详细的规定，而仅仅从安全角度对管道布置设计给出了一些规定及一些指导性的实践经验。
1.2 管道布置基本原则：a) 符合管道及仪表控制流程设计的要求；b) 应符合有关的规范、标准；c) 管道布置应统筹规划，做到安全可靠、经济合理、整齐美观；d) 满足施工、操作和维修等方面的要求；e) 在确定进、出装置的管道方位与敷设方式时，应做到内外协调；f) 厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；g) 永久性的地上、地下管道不得穿越或跨越与其无关的工艺装置、系统单元或储罐组；h) 管道布置应满足管道柔性及设备、机泵管口允许的作用力和力矩要求，且应使管道短，弯头数量少；i) 管道布置宜做到“步步高”或“步步低”，减少“气袋”或“液袋”，否则应根据操作检修要求设置放空或放净。
管道布置应减少死区。
j) 管道布置中应能承受各种动力荷载，控制管道的振动，如：风荷载、地震引起的水平力、压力脉动、机器共振等，在地震区设计的管道应符合国家现行抗震标准规定；k) 管道布置和支承点设置应同时考虑所能承受外部或内部的动力荷载。
支承应可靠，不应发生管道与其支承件脱离、管道扭曲、下垂或立管不垂直等现象；l) 管道的净空高度、净距及埋设深度应符合现行有关标准；m) 阀门应布置在容易接近、便于操作和检修的地方。
成排管道上的阀门应集中布置，并设置操作平台及梯子。
应尽量减少阀门延伸杆或链轮操作。
如要采用，不能阻挡操作通道；n) 管道布置不应妨碍设备、机泵及其内部构件的安装、检修；o) 安全喷淋洗眼器应根据腐蚀性介质或有毒介质的性质、操作特点和防护要求等设置，其服务半径范围不应大于15m；p) 软管站应根据需要设置，站内可包括蒸汽、新鲜水、装置空气和氮气，其服务半径的范围宜为15m~20m；q) 金属管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应尽量采用焊接连接。
燃气管道工程设计、施工技术规定燃气管道工程设计和施工技术规定是为了确保燃气管道系统的安全、可靠运行而制定的一系列规定和标准。
本文将从管道设计和施工两个方面对燃气管道工程的相关规定进行详细介绍。
一、管道设计规定1. 管道材料选择燃气管道工程应选择优质的管道材料，如高强度钢管或聚乙烯管，以保证管道系统的耐腐蚀性和耐压性。
2. 管道布置方案管道布置应满足燃气的传输需求，并考虑到管道和其他设备的安全距离。
同时，应尽量减少管道的弯曲和连接，以提高管道的运行效率和安全性。
3. 管道安全阀设置根据燃气供应的特点和需求，在管道上适当设置安全阀，以防止管道系统出现过压或爆破等危险情况。
4. 管道防腐蚀措施管道应采取适当的防腐蚀措施，如涂覆防腐层或安装防腐衬里，以延长管道的使用寿命并保证管道的安全性。
二、管道施工技术规定1. 管道施工准备在开始施工前，应进行详细的现场勘察和测量，并制定相应的施工计划。
同时，应组织施工人员进行必要的安全培训，并配备合适的施工设备和工具。
2. 管道焊接工艺管道焊接应采用符合规定的焊接工艺，并进行严格的质量控制。
焊道应进行无损检测，检查焊缝的质量和可靠性，以确保焊接接头的牢固和密封性。
3. 管道安装管道安装应按照设计要求进行，遵循安全规范和操作规程。
管道安装时应注意保护管道免受损坏，并确保管道的正确连接和固定。
4. 管道试压在管道施工完成后，应进行试压工作。
试压时应按照规定的试压压力进行，观察管道系统是否存在泄漏和变形等问题，确保管道的完整性和安全性。
总结：燃气管道工程设计和施工技术规定是保证燃气管道系统安全运行的重要保障措施。
本文简要介绍了管道设计和施工两个方面的相关规定，包括管道材料选择、布置方案、安全阀设置、防腐蚀措施、施工准备、焊接工艺、安装和试压等内容。
这些规定和标准的遵循和执行，能够有效确保燃气管道系统的安全性和可靠性，保护人民生命财产安全。
石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。
