报告厅舞台机械系统设计方案1、设计指导思想该报告厅是集文艺演出、电影放映、大型会议等于一体的多功能场所，我们根据使用功能要求，提出以下总体指导思想：以“经济性、实用性和便利性应用的多功能（多用途）性，维护的方便性、系统的可扩充性”为指导思想。

根据报告厅建筑规范，安全是永恒不变的主题。

故我们的舞台幕布均经阻燃处理，阻燃性能达到国家相关的消防要求。

2、设计依据及适用规范1、设计依据及适用规范：舞台建筑平、立面图；《舞台和影视用吊杆装置》ZBJ80011-89；《剧场舞台用大幕机械装置》ZBJ80017-89；《舞台电动吊杆》WH/T102-1996；《中华人民共和国公共安全行业标准》GBA/T74-94。

公安部GB5455-85《纺织品物燃烧性能测定垂直法》2、技术指标：产品设计寿命：50年平均无故障时间：8000～10000小时安全系数：零部件的设计安全系数n>6；起重用钢丝绳n>10；承重钢结构刚度系数大于1/1000;设备噪音：不参与演出的设备不大于60dB，参与演出的设备不大于50dB；3、技术参数：所有舞台设备有关运行噪声指标的项目，测试点应统一定在观众厅第一排中间位置测试。

全套舞台幕布经防火阻燃处理，在透光性、吸音系数、柔软垂直度、光效色彩上符合公安部GB/T5455-85、GB50222-95《纺织物燃烧性能测定垂直法》阻燃要求和定级标准。

3、工程设计定位设计合理，我们充分考虑了该报告厅的各项需要；机械部分运行可靠；控制方面采用先进的PSTN系列PLC控制系统，操作方便，安全可靠。

4、舞台机械设备概述舞台机械是为了使演出的效果更加完美从而引领观众进入更深的艺术境界而采用的各类机械装置的总称，是艺术创作必不可少的科学技术结晶。

为了适应当代表演艺术的要求，舞台机械也需要精度、系列化的机械系统。

由于采用了先进的技术，因此控制精度可以达到很高，平稳性、宁静度、安全性等也均能满足使用要求，令演出成为更加绚丽多彩的舞台艺术，满足人们高尚的精神需要。

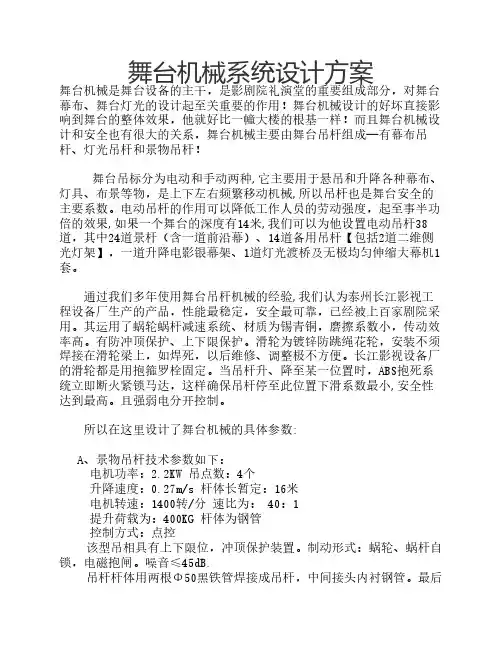

舞台机械系统设计方案舞台机械是舞台设备的主干，是影剧院礼演堂的重要组成部分，对舞台幕布、舞台灯光的设计起至关重要的作用！舞台机械设计的好坏直接影响到舞台的整体效果，他就好比一幢大楼的根基一样！而且舞台机械设计和安全也有很大的关系，舞台机械主要由舞台吊杆组成--有幕布吊杆、灯光吊杆和景物吊杆！　舞台吊标分为电动和手动两种,它主要用于悬吊和升降各种幕布、灯具、布景等物，是上下左右频繁移动机械,所以吊杆也是舞台安全的主要系数。

电动吊杆的作用可以降低工作人员的劳动强度，起至事半功倍的效果,如果一个舞台的深度有14米,我们可以为他设置电动吊杆38道，其中24道景杆（含一道前沿幕）、14道备用吊杆【包括2道二维侧光灯架】，一道升降电影银幕架、1道灯光渡桥及无极均匀伸缩大幕机1套。

通过我们多年使用舞台吊杆机械的经验,我们认为泰州长江影视工程设备厂生产的产品，性能最稳定，安全最可靠，已经被上百家剧院采用。

其运用了蜗轮蜗杆减速系统、材质为锡青铜，磨擦系数小，传动效率高。

有防冲顶保护、上下限保护。

滑轮为镀锌防跳绳花轮，安装不须焊接在滑轮梁上，如焊死，以后维修、调整极不方便。

长江影视设备厂的滑轮都是用抱箍罗栓固定。

当吊杆升、降至某一位置时，ABS抱死系统立即断火紧锁马达，这样确保吊杆停至此位置下滑系数最小,安全性达到最高。

且强弱电分开控制。

所以在这里设计了舞台机械的具体参数:A、景物吊杆技术参数如下：　电机功率：2.2KW 吊点数：4个　升降速度：0.27m/s 杆体长暂定：16米　电机转速：1400转/分 速比为： 40：1　提升荷载为：400KG 杆体为钢管　控制方式：点控该型吊相具有上下限位，冲顶保护装置。

制动形式：蜗轮、蜗杆自锁，电磁抱闸。

噪音≤45dB.吊杆杆体用两根Φ50黑铁管焊接成吊杆，中间接头内衬钢管。

最后均刷防锈漆两遍，外层喷黑色油漆。

B、灯光吊杆技术参数如下：　电机功率：3KW 吊点数：4个　升降速度：0.18m/s 杆体长暂定：14米　电机转速：1400转/分 速比为： 50：1　提升荷载为：600KG 杆体为?50黑铁管吊杆控制方式：点控该型吊杆具有上下限位，冲顶保护装置。

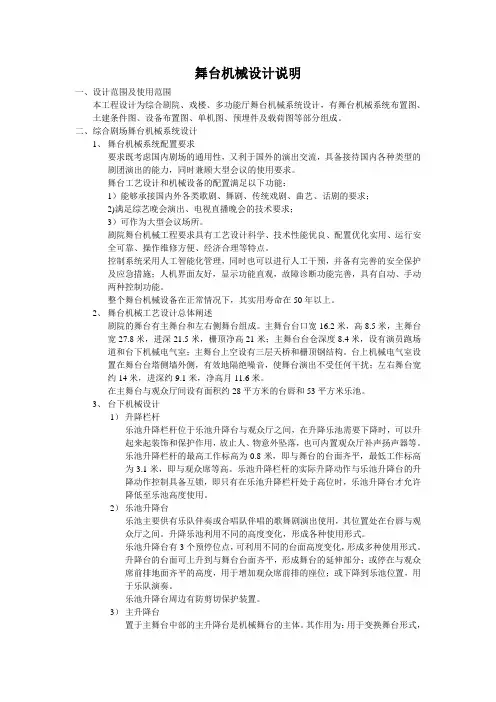

舞台机械设计说明一、设计范围及使用范围本工程设计为综合剧院、戏楼、多功能厅舞台机械系统设计，有舞台机械系统布置图、土建条件图、设备布置图、单机图、预埋件及载荷图等部分组成。

二、综合剧场舞台机械系统设计1、舞台机械系统配置要求要求既考虑国内剧场的通用性，又利于国外的演出交流，具备接待国内各种类型的剧团演出的能力，同时兼顾大型会议的使用要求。

舞台工艺设计和机械设备的配置满足以下功能：1）能够承接国内外各类歌剧、舞剧、传统戏剧、曲艺、话剧的要求；2)满足综艺晚会演出、电视直播晚会的技术要求；3）可作为大型会议场所。

剧院舞台机械工程要求具有工艺设计科学、技术性能优良、配置优化实用、运行安全可靠、操作维修方便、经济合理等特点。

控制系统采用人工智能化管理，同时也可以进行人工干预，并备有完善的安全保护及应急措施；人机界面友好，显示功能直观，故障诊断功能完善，具有自动、手动两种控制功能。

整个舞台机械设备在正常情况下，其实用寿命在50年以上。

2、舞台机械工艺设计总体阐述剧院的舞台有主舞台和左右侧舞台组成。

主舞台台口宽16.2米，高8.5米，主舞台宽27.8米，进深21.5米，栅顶净高21米；主舞台台仓深度8.4米，设有演员跑场道和台下机械电气室；主舞台上空设有三层天桥和栅顶钢结构。

台上机械电气室设置在舞台台塔侧墙外侧，有效地隔绝噪音，使舞台演出不受任何干扰；左右舞台宽约14米，进深约9.1米，净高月11.6米。

在主舞台与观众厅间设有面积约28平方米的台唇和53平方米乐池。

3、台下机械设计1）升降栏杆乐池升降栏杆位于乐池升降台与观众厅之间，在升降乐池需要下降时，可以升起来起装饰和保护作用，放止人、物意外坠落，也可内置观众厅补声扬声器等。

乐池升降栏杆的最高工作标高为0.8米，即与舞台的台面齐平，最低工作标高为3.1米，即与观众席等高。

乐池升降栏杆的实际升降动作与乐池升降台的升降动作控制具备互锁，即只有在乐池升降栏杆处于高位时，乐池升降台才允许降低至乐池高度使用。

舞台机械灯光音响专项施工方案舞台机械、灯光、音响是舞台艺术中不可或缺的组成部分，对于舞台的效果和氛围起着重要的作用。

在进行专项施工方案设计时，需要考虑到整体的设计风格、演出需求以及舞台搭建的情况，下面是一份针对舞台机械、灯光、音响的施工方案：一、舞台机械专项施工方案：1.舞台升降机械：根据舞台大小和演出需求选择适合的升降机械。

考虑到安全性和可靠性，建议选用品牌信誉好、经济实用的产品。

2.舞台旋转机械：根据舞台设计要求，选择具备较大承载能力和稳定性的旋转机械。

在施工过程中，需要严格按照安装要求进行，确保机械的使用安全。

3.舞台特效机械：根据演出需求选择合适的特效机械，如烟雾机、火焰机、喷泉机等。

在施工时，需要注意特效机械与演员和观众的安全距离，以及相应的安全防护措施。

4.舞台布景机械：根据演出需求和舞台设计，选择适合的布景机械。

在施工时，需要考虑布景机械的移动、固定和拆卸等操作，确保布景的平稳和美观。

二、舞台灯光专项施工方案：1.照明设计：根据舞台设计和演出需求，确定照明的布置和灯具的选择。

考虑到舞台的整体效果和舞台上演员的表现，需要合理设置主灯、背景灯和侧灯等。

2.灯光调试：在施工过程中，需要进行灯光的调试和效果测试。

确保灯光的亮度、色彩和动态效果符合要求。

3.照明控制：根据演出的需要，设置照明的控制系统，并进行相应的编程。

确保照明的切换和调节可以实现预定的效果。

4.灯光安装：在施工时，需要按照安装要求和安全标准进行灯光的固定和布线。

确保灯具安装牢固和电路连接正常。

三、舞台音响专项施工方案：1.音响设备选择：根据演出场地大小和音响要求，选择适合的功率和覆盖范围的音响设备。

考虑到声音的质量和均衡，需要选用品质较好的音响产品。

2.音响布置：根据舞台设计和演出需求，合理布置音响设备。

确保声音的均衡和覆盖范围合理。

在施工中，需要注意音箱的高度和角度调整，以及音响设备的连接和布线。

3.音响调试：在施工过程中，需要进行音响的调试和音质测试。

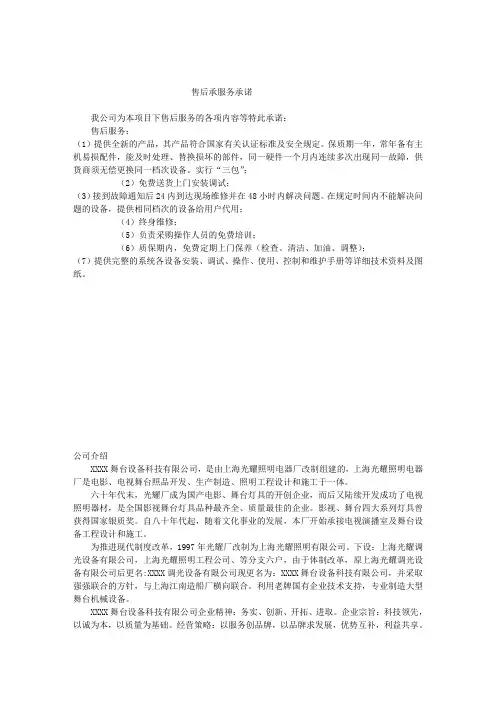

售后承服务承诺我公司为本项目下售后服务的各项内容等特此承诺：售后服务：（1）提供全新的产品，其产品符合国家有关认证标准及安全规定。

保质期一年，常年备有主机易损配件，能及时处理、替换损坏的部件，同一硬件一个月内连续多次出现同一故障，供货商须无偿更换同一档次设备。

实行“三包”；（2）免费送货上门安装调试；（3）接到故障通知后24内到达现场维修并在48小时内解决问题。

在规定时间内不能解决问题的设备，提供相同档次的设备给用户代用；（4）终身维修；（5）负责采购操作人员的免费培训；（6）质保期内，免费定期上门保养（检查、清洁、加油、调整）；（7）提供完整的系统各设备安装、调试、操作、使用、控制和维护手册等详细技术资料及图纸。

公司介绍XXXX舞台设备科技有限公司，是由上海光耀照明电器厂改制组建的，上海光耀照明电器厂是电影、电视舞台照品开发、生产制造、照明工程设计和施工于一体。

六十年代末，光耀厂成为国产电影、舞台灯具的开创企业，而后又陆续开发成功了电视照明器材，是全国影视舞台灯具品种最齐全、质量最佳的企业。

影视、舞台四大系列灯具曾获得国家银质奖。

自八十年代起，随着文化事业的发展，本厂开始承接电视演播室及舞台设备工程设计和施工。

为推进现代制度改革，1997年光耀厂改制为上海光耀照明有限公司。

下设：上海光耀调光设备有限公司，上海光耀照明工程公司、等分支六户，由于体制改革，原上海光耀调光设备有限公司后更名:XXXX调光设备有限公司现更名为：XXXX舞台设备科技有限公司，并采取强强联合的方针，与上海江南造船厂横向联合。

利用老牌国有企业技术支持，专业制造大型舞台机械设备。

XXXX舞台设备科技有限公司企业精神：务实、创新、开拓、进取。

企业宗旨：科技领先，以诚为本，以质量为基础。

经营策略：以服务创品牌，以品牌求发展，优势互补，利益共享。

工作方针：最合理价格，最优服务，最完善员工培训，最专业管理团队。

服务理念：以客为先，服务为本，解客户之忧为已任，视客户满意为目标。

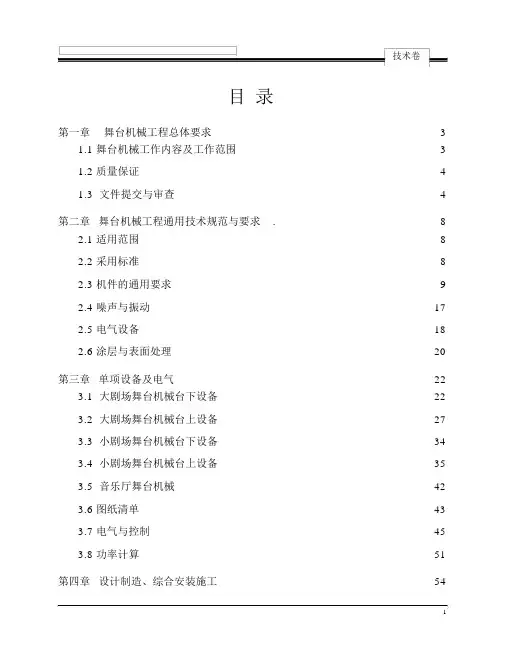

技术卷目录第一章舞台机械工程总体要求 (3)1.1 舞台机械工作内容及工作范围 (3)1.2 质量保证 (4)1.3 文件提交与审查 (4)第二章舞台机械工程通用技术规范与要求. (8)2.1 适用范围 (8)2.2 采用标准 (8)2.3 机件的通用要求 (9)2.4 噪声与振动 (17)2.5 电气设备 (18)2.6 涂层与表面处理 (20)第三章单项设备及电气 (22)3.1 大剧场舞台机械台下设备 (22)3.2 大剧场舞台机械台上设备 (27)3.3 小剧场舞台机械台下设备 (34)3.4 小剧场舞台机械台上设备 (35)3.5 音乐厅舞台机械 (42)3.6 图纸清单 (43)3.7 电气与控制 (45)3.8 功率计算 (51)第四章设计制造、综合安装施工 (54)4.1 公司简介 (54)4.2 设计制造能力 (54)4.3 项目主要成员（施工） (56)4.4 工程业绩 (57)4.5 主要安装工序 (58)4.6 验收 (60)4.7 质量控制 (60)4.8 服务承诺及技术培训方案 (61)第一章舞台机械工程总体要求1.1 舞台机械工作内容及工作范围红河剧院舞台机械工程的主要特点、工艺配置、设备类型、数量和主要规格等内容见第三章单项设备技术。

我们按招标文件的要求，提供整套剧场舞台机械设备及控制系统，并提供为完成全部舞台机械工程的服务。

我们提供的剧场舞台机械设备及控制系统均是全新的，具有技术先进、性能完备、安全可靠、使用操作方便、维修简单的特点，同时，设备的噪声符合剧场演出的标准。

1.1.1 我们的责任我们提供技术规范与要求或图纸中所列出的、提及的、计划的或隐含的所有设备、器件、材料和作业，以及为完成安装、调试所需的材料、工具、仪器以及为维持正常运行所必需的技术支持、技术文件和资料，并对其质量负责。

还对工程实施过程中的人员安全（包括意外事故）负责。

我们对所有分包商或合作伙伴的工作及产品质量负责，确保不同分包商制造设备的完整。

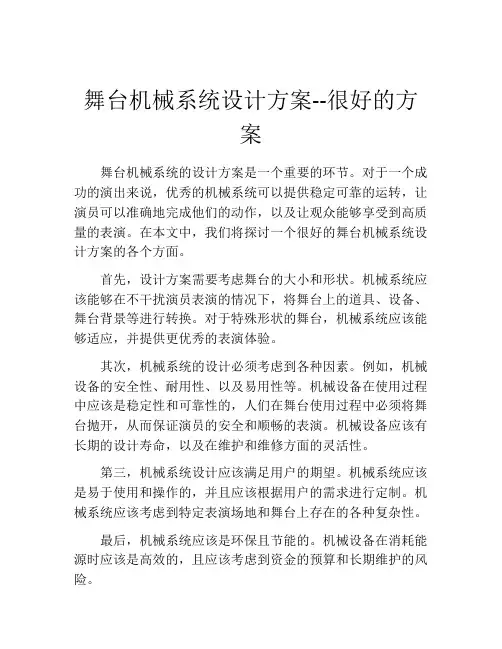

舞台机械系统设计方案--很好的方案舞台机械系统的设计方案是一个重要的环节。

对于一个成功的演出来说，优秀的机械系统可以提供稳定可靠的运转，让演员可以准确地完成他们的动作，以及让观众能够享受到高质量的表演。

在本文中，我们将探讨一个很好的舞台机械系统设计方案的各个方面。

首先，设计方案需要考虑舞台的大小和形状。

机械系统应该能够在不干扰演员表演的情况下，将舞台上的道具、设备、舞台背景等进行转换。

对于特殊形状的舞台，机械系统应该能够适应，并提供更优秀的表演体验。

其次，机械系统的设计必须考虑到各种因素。

例如，机械设备的安全性、耐用性、以及易用性等。

机械设备在使用过程中应该是稳定性和可靠性的，人们在舞台使用过程中必须将舞台抛开，从而保证演员的安全和顺畅的表演。

机械设备应该有长期的设计寿命，以及在维护和维修方面的灵活性。

第三，机械系统设计应该满足用户的期望。

机械系统应该是易于使用和操作的，并且应该根据用户的需求进行定制。

机械系统应该考虑到特定表演场地和舞台上存在的各种复杂性。

最后，机械系统应该是环保且节能的。

机械设备在消耗能源时应该是高效的，且应该考虑到资金的预算和长期维护的风险。

在总体设计后，具体需要专业的技术人员进行详细的分析和测试。

然后根据测试报告进行相应的优化调整，确保机械设备系统稳定可靠，达到设计预期的效果。

综上所述，一个很好的舞台机械系统设计方案应该考虑到舞台的大小和形状、机械设备的安全、耐用、易用性，满足用户的期望，以及高效节能的要求。

这样的设计方案可以帮助演员实现他们的表演想法，同时保证观众能够享受到高质量的表演，从而成为一次成功的演出。

舞台机械安装工程方案一、项目概述随着现代舞台表演的技术和设备不断更新，舞台机械安装工程变得越来越重要。

舞台机械安装工程是指针对舞台表演场地的机械设备安装工作，包括但不限于舞台升降设备、灯光和音响设备等。

本文将以某个舞台表演场地的改造项目为例，详细介绍舞台机械安装工程的方案设计、施工步骤和安全措施。

二、方案设计1. 工程前期调研与设计在进行舞台机械安装工程之前，首先需要进行工程前期调研和设计。

通过对表演场地的现状进行调研，了解其结构和布局，确定需要安装的机械设备种类和数量。

同时，应该根据表演场地特点和表演需求进行机械设备的设计，保证机械设备安装后可满足表演活动的需求。

2. 设备选型和采购根据前期设计方案，进行设备选型和采购工作。

在选择机械设备时，要考虑设备的性能、质量、价格和售后服务等因素，确保选择到符合需求的设备。

3. 舞台机械设备安装根据设计方案和设备选型结果，进行机械设备的安装工作。

主要包括吊装设备和固定设备两个方面。

吊装设备主要包括舞台升降设备、大型灯光和音响设备等；固定设备主要包括灯光和音响设备的固定安装。

4. 测试和调试机械设备安装完成后，需要进行测试和调试工作。

测试工作主要包括机械设备的性能测试和安全性能测试；调试工作主要包括机械设备的连接和控制系统的调试等。

5. 安全监测和维护机械设备安装完成后，需要进行安全监测和维护工作。

定期检查设备的使用状态，及时发现和处理设备的安全隐患，保证机械设备的安全运行。

三、施工步骤1. 施工前准备在进行舞台机械安装工程之前，需要做好施工前的准备工作。

包括但不限于确定工程施工队伍和施工队伍的具体工作任务、分配材料和设备等。

2. 设备吊装根据安装方案，对吊装设备进行吊装工作。

在进行吊装工作之前，需要对吊装设备进行验收，包括材料的验收、设备的检查等。

吊装工作需要有专业人员进行操作，并严格按照吊装方案进行施工。

3. 设备固定在进行设备固定工作之前，需要对固定设备进行安装方案和设备的设计进行检查和确认。

会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所，而且从功能上要尽可能有多样性。

既要满足专业演出的需要，还要满足各类会议、电视拍摄录像及现场直播的功能要求。

我公司专业设计、生产、安装舞台设备，根据专业需要、时代要求、功能特点，我们对舞台设备的配置做如下设计方案供领导参考。

舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。

（一）台上机械的基本类型一般地，舞台内从台口线到天幕分布着以下几种机械设备：大幕机、幕类吊杆、二道幕机、灯光吊杆等。

前沿幕、大幕机、分布于舞台台口区域，大约占去舞台进深2m左右；边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布，景区进深一般为2m—3m；景物吊杆一般分布于各个景区，均匀排布，间距最小不超过250mm。

此外，舞台的天幕灯区分布着2—3道灯光吊杆，距天幕距离约为3m—4m，天幕框也可以用幕布吊杆悬吊，作上下升降运动。

（二）台上机械的技术特点由于台上机械设备大多为悬挂设备，平时使用时，人员在其下方停留时间长，所以台上机械的安全性尤为重要；其次，台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶，机械设备的运动易引起舞台空间的共振，所以台上机械的振动和噪声也应得以控制。

鉴于以上两点，台上机械有着它特殊的技术要求，具体说来，主要有以下几点：1、悬吊部件。

（与承受悬吊负荷的机器相连的部件，如钢丝绳、链条）在设计中的安全系数不低于10，单股钢丝绳额定强度必须不小1100N/mm2。

2、丝绳在卷进饶出滑轮或是卷筒时，钢丝绳与绳槽的方向线偏角不小超过2。

3、滑轮名义直径（钢丝绳实际中心之间的距离）必须不小于钢丝绳直径的20倍；滑轮必须带有可靠的防脱槽的机构。

4、对于利用摩擦驱动的对重曳引方式来说，曳引轮的名义直径（钢丝绳缠绕一圈绳实际中心之间的距离）必须不小于钢丝绳直径的40倍，曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。

舞台机械系统设计方案1. 引言本文将详细介绍舞台机械系统设计方案。

舞台机械系统是现代舞台表演的重要组成部分，其作用是提供舞台上演员和表演物件的移动和变化效果。

为了达到良好的舞台效果，舞台机械系统需要具备稳定性、安全性和灵活性。

2. 设计目标舞台机械系统设计的主要目标是实现以下功能：1.演员和舞台道具的准确移动和定位。

2.快速、安全地调整舞台布景。

3.提供符合剧目需求的动态舞台效果。

4.提供舞台灯光、音响等设备的整合。

为了满足这些目标，设计方案将包括机械结构设计、控制系统设计和安全保护措施设计。

3. 机械结构设计舞台机械系统的机械结构设计主要包括舞台、舞台转台、升降台和吊杆等组成部分。

3.1 舞台设计舞台应具备足够的空间容纳演员和表演物件，并具备稳定的承重能力。

舞台地面应采用防滑材料，以保证演员的安全。

此外，舞台的侧面应设计各种固定支架，用于固定灯光、音响等设备。

3.2 转台设计舞台转台用于实现舞台上大型道具、演员的旋转和平移。

转台应具备平稳运行、定位准确的特点。

为了保证转台运行的平稳性，可以采用液压驱动系统，确保转台的加速度和减速度均匀。

3.3 升降台设计升降台用于控制舞台高度的变化，以适应不同剧目的需要。

升降台应具备高度调节精确、运行平稳的特点。

采用液压升降系统可以实现高度的精确控制。

3.4 吊杆设计吊杆用于悬挂灯光、音响等设备，并实现其高度和角度的调整。

吊杆应具备稳定承载能力和灵活调整的特点。

采用电动升降系统和旋转系统可以实现吊杆高度和角度的实时调整。

4. 控制系统设计舞台机械系统的控制系统设计是保证机械结构正常运行和舞台效果准确呈现的关键。

控制系统应实时监测各个机械部件的状态，包括位置、速度和运行状态等，并根据剧目需求进行控制。

主要的控制系统设计方案如下：1.使用PLC控制器进行整个舞台机械系统的协调控制。

2.通过传感器实时监测机械部件的运行状态，并传输数据给控制系统。

3.设计人机界面，提供舞台控制的图形化界面，方便操作员进行控制和监测。
