船舶辅机B

YMD-SULZER RTA48T-B/YMD-SULZER RTA58T-B柴油机的设计特点:
· · · · · · · · · · · · · ·
焊接机座、焊接机架，铸造缸体； 柴油机结构合理，应力低，刚性好； 齿轮传动凸轮轴； 液压驱动排气阀； 缸套钻孔冷却; 气缸双排润滑； 缸盖钻孔水冷； 活塞头喷油冷却； 进气系统恒压增压； 直流扫气； 十字头结构，单侧导滑板； 半组合式曲轴； 可选择遥控操纵或机旁操纵； 活塞冷却供油采用铰链式结构。
第一篇 船用泵
船用泵总述 第一章 往复泵 第二章 回转泵 第三章 离心泵 第四章 漩涡泵 第五章 喷射泵
船用泵总述 一、船用泵的功用
泵的作用：输送船上海水、淡水、污水、滑油和燃油等 各种液体，提高液体的位置、压力或流速。 即使液体的位能Z、压力能 、动能 2 g 液体能改变。
p
c
2
液体能的形式（稳定流动的任一流体断面上）
要求：掌握辅机各种装置的－－－
1.主要作用 2.主要结构和组成 3.工作原理
4.主要特性
5.操作和管理的方法 6.故障分析和排除
参考书
船舶辅机 大连海事大学出版社 船舶辅机试题解答 大连海事大学出版社 船舶辅机 全国海船船员统考指南丛书 人民交通 出版社 船舶辅机 海船船员适任考试培训用书 大连海事 大学出版社
· · · · · · · · · · · · ·
焊接机座、焊接机架，铸造缸体。 双贯穿螺栓联结机座、机架和缸体； 链传动凸轮轴； 液压驱动排气阀； 廋型缸套，水套冷却； 气缸单排润滑； 缸盖钻孔水冷； 活塞头油冷，供油采用套管结构； 进气恒压增压； 直流扫气； 十字头结构，双侧导滑板； 半组合式曲轴； 可选择遥控操纵或机旁操纵；

紧固与润滑
定期对船舶辅机的螺栓、螺母等紧 固件进行检查和紧固，对需要润滑 的部位加注润滑油，保证设备正常 运转。
船舶辅机的定期检查与维修
定期检查
根据设备的使用情况和维修计划， 定期对船舶辅机进行检查，包括 对各部件的工作状态、磨损情况
等进行检查。
维修与更换
对于发现的问题和故障，及时进 行维修和更换，确保船舶辅机正
船舶辅机必须满足船舶航行的安全要求， 具备可靠的工作性能，能够保证船舶在各 种工况下的正常运转。
船舶辅机的设计应充分考虑经济效益，选 用具有良好性价比的设备和材料，降低船 舶的运营成本。
维护方便
环保节能
船舶辅机的设计应便于日常维护和保养， 尽量减少维修工作量和维修成本。
船舶辅机的设计应符合环保要求，采用节 能技术和材料，降低能耗和排放，减少对 环境的影响。
节能减排技术在船舶辅机中的应用
总结词
节能减排技术的应用将降低船舶辅机的能耗和排放，有 助于实现绿色可持续发展。
详细描述
随着环境保护意识的不断提高，越来越多的节能减排技术 被应用到船舶辅机领域。例如，高效燃烧技术和废气处理 技术的应用能够降低辅机的能耗和排放；新型能源如液化 天然气（LNG）的应用能够减少对传统燃油的依赖，降低 碳排放。这些节能减排技术的应用将有助于实现绿色可持 续发展，为环境保护做出贡献。
详细描述
船舶压载水处理系统通常包括压载水舱、过滤器、消毒器等设备。在压载水处理过程中， 通常采用紫外线消毒、电解消毒、臭氧消毒等方法对压载水进行处理，以消除或减少其
中的有害生物和物质。该系统的应用对于保护海洋环境和人类健康具有重要意义。
03
船舶辅机的设计与选型
船舶辅机设计的基本原则
安全可靠

《船舶辅机》课程标准课程代码：课程类型：理实一体课课程性质：必修课适用专业：轮机工程技术专业总学时：140学时一、课程性质与作用《船舶辅机》是海洋船舶轮机工程技术〈轮机管理〉专业核心课程之一，是海船船员三管轮适任考试课程之一，是从事船舶机械设备运行、维护、安装、调试，航运部门机务管理必备的课程。

二、课程目标1、课程总体目标：通过任务引导的项目活动，掌握海员培训、发证和值班标准国际公约（STCW公约）关于船舶辅助机械的理论知识；掌握船舶辅机设备的工作原理、工作性能、管、用、养、修技能，具有一定的船舶辅机设备故障分析能力和解决能力；满足国家海事局对海船三管轮适任标准的要求和航运企业对操作级轮机员的技能要求。

2、课程具体目标1）知识目标：（1）了解各种船舶辅机设备及系统的典型实例；了解船用泵、空气压缩机、制冷装置、空调装置、液压起货机、船用辅助锅炉、海水淡化装置等设备的基本结构、典型实例及工作原理；能够识别典型的船舶通用管路系统、伙食制冷系统、空调系统、海水淡化系统；辨别各种液压元件图形符号等。

（2）掌握主要船舶辅机设备的性能特点并对其工况分析，尤其是3000KW及以上船舶二、三管轮的主管设备。

能够对各种船用泵，活塞式空气压缩机理论工况与实际工况、各种型式船用辅助锅炉、开式和闭式液压系统等各种辅机设备的性能进行分析比较；辨别各种液压元件图形符号的能力等。

2）能力目标（1）掌握3000KW及以上船舶二、三管轮的主管设备各种辅机设备的常见故障，具有分析、解决常见故障的能力。

（2）掌握各种辅机设备的拆装、零部件检查与测量及保养的能力。

（3）掌握各种辅机设备的启动、运行管理及停用的能力。

熟练启动、管理和停用国家海事局2012年3月颁布实施高级船员最新考纲评估要求中的辅机设备。

包括离心泵、空气压缩机、船用辅锅炉、海水淡化装置、船舶压载水系统、液压甲板机械、船舶舱底水系统、制冷及空调装置等。

（4）具有对离心泵、制冷装置、空调装置、船用辅锅炉、海水淡化装置工况进行分析及调整的能力。

wangke
辅 机
武汉理工大学 轮机工程系
wangke
辅 机
辅机——船舶上除主机以外的动力机械 （船舶辅助机械）
武汉理工大学 轮机工程系
wangke
辅机分类
按用途分五类
1. 为船舶推进装置服务：（为主机服务） 燃油输送泵、滑油泵、海水泵、淡水泵、空气压缩机、分 油机等
2. 为船舶航行与安全服务： 舵机、系泊设备、吊艇机、消防泵、舱底水泵、压载泵等
武汉理工大学 轮机工程系
wangke
第一篇 船用泵和空气压缩机
船用泵总述 第一章 往复泵 第二章 回转泵 第三章 离心泵 第四章 漩涡泵 第五章 喷射泵 第六章 活塞式压缩机
武汉理工大学 轮机工程系
wangke
船用泵总述
一、船用泵的定义 提高液体机械能的设备
将机械能转变成液体能的机械
泵的作用：输送船上海水、淡水、污水、滑油和燃油等 各种液体，提高液体的 位置能 Z、压力能
顶推驳轮
武汉理工大学 轮机工程系
wangke
船 机
主机－驱动船舶推进器的动力装置 （船舶主推进装置） 辅机－船舶上除主机以外的动力机械 （船舶辅助机械）
武汉理工大学 轮机工程系
wangke
柴油机
武汉理工大学 轮机工程系
wangke
柴油机
武汉理工大学 轮机工程系
wangke
武汉理工大学 轮机工程系
满足运输国际标准集装箱需 要，在各种船舶中具有最快 的航行船速。
重型货物运输船
为了运输大型建筑机械等 重型设备，配备重型装卸 设备的现代化专用货 轮。
模块船
为了运输各种设备的专用船 舶，船上没有货舱，将设备 事先组合成为几个模块，直 接装载在甲板上运 输。

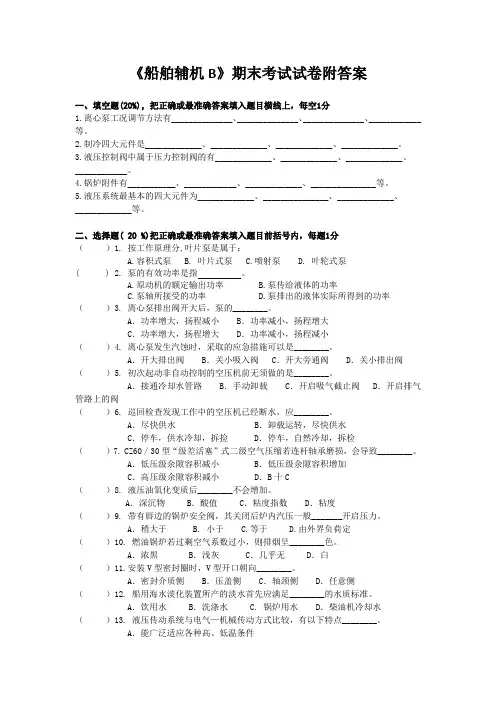

《船舶辅机B》期末考试试卷附答案一、填空题(20%)，把正确或最准确答案填入题目横线上，每空1分1.离心泵工况调节方法有______________、______________、______________、____________等。

2.制冷四大元件是_____________、_____________、_____________、_____________。

3.液压控制阀中属于压力控制阀的有_____________、_____________、_____________、____________。

4.锅炉附件有___________、____________、_____________、_______________等。

5.液压系统最基本的四大元件为_____________、_______________、_____________、_____________等。

二、选择题( 20 %)把正确或最准确答案填入题目前括号内，每题1分（）1. 按工作原理分,叶片泵是属于：A.容积式泵B. 叶片式泵C.喷射泵D. 叶轮式泵( ) 2. 泵的有效功率是指。

A.原动机的额定输出功率B.泵传给液体的功率C.泵轴所接受的功率D.泵排出的液体实际所得到的功率（）3. 离心泵排出阀开大后，泵的________。

A．功率增大，扬程减小 B．功率减小，扬程增大C．功率增大，扬程增大 D．功率减小，扬程减小（）4. 离心泵发生汽蚀时，采取的应急措施可以是________。

A．开大排出阀 B．关小吸入阀 C．开大旁通阀 D．关小排出阀（）5. 初次起动非自动控制的空压机前无须做的是________。

A．接通冷却水管路 B．手动卸载 C．开启吸气截止阀 D．开启排气管路上的阀（）6. 巡回检查发现工作中的空压机已经断水，应________。

A．尽快供水 B．卸载运转，尽快供水C．停车，供水冷却，拆捡 D．停车，自然冷却，拆检（）7. CZ60／30型“级差活塞”式二级空气压缩若连杆轴承磨损，会导致________。

主海水泵、缸套冷却水泵、油头冷却泵、滑油泵、燃油供给泵等。 2.辅助装置用泵:
海水泵和淡水泵、辅锅炉装置用的给水泵、燃油泵、制冷装置用的冷却 水泵、海水淡化装置用的海水泵、凝水泵，舵机或其它液压甲板机械用的液 压泵等。 3.船舶安全及生活设施用泵:
压载泵，舱底泵，消防水泵，日用淡水泵、日用海水泵和热水循环泵， 通常还有兼作压载、消防、舱底水泵用的通用泵。 4.特殊船舶专用泵:
福建省船舶工程技术学校
5.允许吸上真空度 为确保泵工作，所允许的最大吸入真空度。用Hs表示，单位是MPa。 泵工作时吸入口处的真空度高到一定程度时，由于液体在泵内的最低
压力降到其饱和蒸汽压力pv，液体就可能在泵内汽化，使泵不能正常工 作。
Hs是泵吸入性能好坏的重要标志。它主要和泵的型式与结构有关， 泵内压降小的泵允许吸上真空度就大。
pgd 2vdg2 hd pdgrzd
整理后，得排出压头：
pgd pdgrzd
hd
vs2 2g
福建省船舶工程技术学校
扬程的讨论
泵的工作扬程＝排出扬程－吸入扬程：
Hpdrps
g
r(zs
zd
z)(hs
hd)
pdrpsrzh
g
福建省船舶工程技术学校
泵的性能参数
福建省船舶工程技术学校
3. 转速
➢ 指泵轴每分钟的回转数，用n表示，单位: r/min;
求出，亦即由液体在泵进出口处的压力
头之差、位置头之差和速度头之差相加而得到：
Hpdgps
zvd2vs2 2g
▪ 一般液体通过泵后速度头和位置头的变化都很小，或者不变，故工作扬程
H (pd – ps)/g ▪ 容积式泵-标注额定排出压力
➢ 额定排出压力是按照试验标准使泵连续工作时所允许的最高压力。 ➢ 容积式泵的实际排出压力不允许超过额定排出压力。 ▪ 叶轮式泵工作扬程高出额定扬程一定程度仍可工作，但工作扬程接近额定扬 程时泵的效率较高。

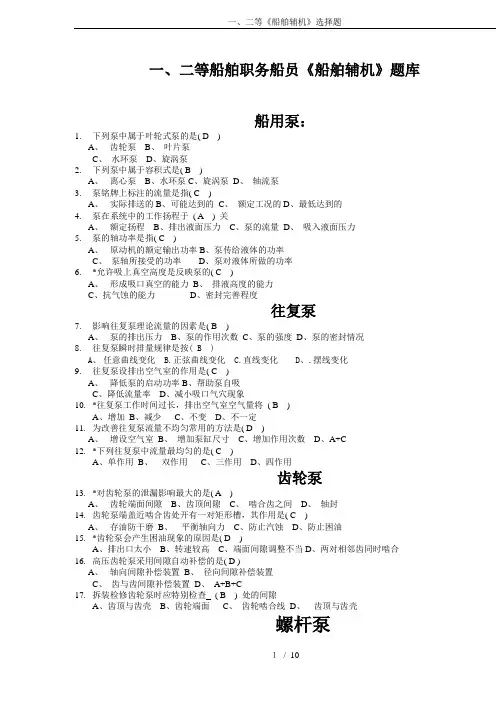

一、二等船舶职务船员《船舶辅机》题库船用泵：1.下列泵中属于叶轮式泵的是( D )A、齿轮泵B、叶片泵C、水环泵D、旋涡泵2.下列泵中属于容积式是( B )A、离心泵B、水环泵C、旋涡泵D、轴流泵3.泵铭牌上标注的流量是指( C )A、实际排送的B、可能达到的C、额定工况的D、最低达到的4.泵在系统中的工作扬程于( A ) 关A、额定扬程B、排出液面压力C、泵的流量D、吸入液面压力5.泵的轴功率是指( C )A、原动机的额定输出功率B、泵传给液体的功率C、泵轴所接受的功率D、泵对液体所做的功率6.*允许吸上真空高度是反映泵的( C )A、形成吸口真空的能力B、排液高度的能力C、抗气蚀的能力D、密封完善程度往复泵7.影响往复泵理论流量的因素是( B )A、泵的排出压力B、泵的作用次数C、泵的强度D、泵的密封情况8.往复泵瞬时排量规律是按( B )A、任意曲线变化 B.正弦曲线变化 C.直线变化 D、.摆线变化9.往复泵设排出空气室的作用是( C )A、降低泵的启动功率B、帮助泵自吸C、降低流量率D、减小吸口气穴现象10.*往复泵工作时间过长，排出空气室空气量将( B )A、增加B、减少C、不变D、不一定11.为改善往复泵流量不均匀常用的方法是( D )A、增设空气室B、增加泵缸尺寸C、增加作用次数D、A+C12.*下列往复泵中流量最均匀的是( C )A、单作用B、双作用C、三作用D、四作用齿轮泵13.*对齿轮泵的泄漏影响最大的是( A )A、齿轮端面间隙B、齿顶间隙C、啮合齿之间D、轴封14.齿轮泵端盖近啮合齿处开有一对矩形槽，其作用是( C )A、存油防干磨B、平衡轴向力C、防止汽蚀D、防止困油15.*齿轮泵会产生困油现象的原因是( D )A、排出口太小B、转速较高C、端面间隙调整不当D、两对相邻齿同时啮合16.高压齿轮泵采用间隙自动补偿的是( D )A、轴向间隙补偿装置B、径向间隙补偿装置C、齿与齿间隙补偿装置D、A+B+C17.拆装检修齿轮泵时应特别检查( B ) 处的间隙A、齿顶与齿壳B、齿轮端面C、齿轮啮合线D、齿顶与齿壳螺杆泵18.*螺杆泵作液压泵用时，运转时的工作压力主要取决于( D )A、螺杆导程B、螺杆直径C、螺杆配合间隙D、执行机构负荷19.螺板泵与其他泵相比最大缺点是( D )A、有自吸能B、流量范围小 C 、压力较低D、运动件刚性差20.螺杆泵调节流量常采用( B )A、节流调节B、回流调节C 、变速调节D、切割21.单螺杆泵最适用作油水分离器给水泵主要因为( D )A、价格低 B 、效率高 C 、有自吸能力D、对液体搅拌轻叶片泵22.对叶片泵内部泄漏影响最大的间隙在( A ) 之间A、配油盘与转子B、叶片与叶槽C、叶片与定子D、叶片与配油盘23.*双作用叶片泵叶片槽的倾角和叶片外端的倒角按回转方向判断应( C ) 是:A、前倾角前倒角B、后倾角后倒角C、前倾角后倒角D、后倾角前倒角47 .双作用叶片泵叶片采用前倾角的主要目的( C )A、改善吸入性能B、提高效率C、改善叶片受力情况D、增加泵压力24.双作用叶片泵转子如果反转则( C )A、液压冲击严重B、发生困油现象C、叶片与槽磨损严重D、A+B25.叶片泵设计成双作用有利于消除( B )A、轴向力B、径向力C、切向力D、法向力水环泵26.水环泵排送气体的工作过程不包括( D )A、吸入过程B、压缩过程C、排处过程D、膨胀过程27.水环泵所能达到的压力比主要取决于( D )A、原动机功率B、密封性能C、结构强度D、叶轮直径、转速28.*水环泵中工作水的作用是( D )A、密封作用B、传递能量C、吸收压缩热D、A+B+C离心泵29.与离心泵额定扬程无关的是( C )A、叶轮直径B、转速C、液体密度D、叶片出口角30.离心泵叶片采用后弯叶片是为了( C )A、提高扬程B、增大流量C、提高效率D、制造方便31.离心泵在设计工况( D )A、功率最大B、扬程最高C、流量最大D、效率最高32.*正常情况下对离心泵容积效率影响最大的是( C )A、叶轮与泵壳的轴向间隙B、叶轮与泵壳涡舌处的径向间隙C、叶轮进口处的径向间隙D、轴封泄漏33.在( A ) 的情况下离心泵的填料函要设水封环A、填料函内侧水压低于或略高于大气压B、压力高C、输送污液D、任何情况34.曲径密封环多用于( A ) 的离心泵A、压头较高B、流量较大C、双吸式D、效率较高35.*离心泵采用( D ) 法平衡轴向推力可不设止推轴承A、平衡孔B、双吸叶轮C、叶轮对称布置D、平衡盘36.离心泵单吸闭式叶轮后盖板密封环以内近泵轴处开有部分圆孔的作用( C )A、调节流量B、调整叶轮平衡C、平衡轴向推力D、减轻叶轮重量37.为消除离心泵产生的汽蚀现象,可采用的方法:( B )A、提高泵的转速B、降低吸入液体的温度C、提高吸入液体的温度D、关小吸入截止阀38.何种汽蚀余量取决于吸、排条件而于泵无关( C )A、必须汽蚀余量B、临界汽蚀余量C、有效汽蚀余量D、B+C39.叶轮式泵的汽蚀余量是指泵入口处( B ) 压力头之差A、液体压力头与泵内压力最低处B、液体压力头与液体汽化时C、总水头与泵内压力最低处D、总水头与液体汽化时40.离心泵发生汽蚀时采取的应急措施是( B )A、开大排出阀B、关小排出阀C、开大旁通阀D、关小吸入阀41.离心泵双吸叶轮如果装反则可能会出现( B )A、不能排液B、过载C、噪音增大D、不影响使用42.*国标规定补焊过的离心泵水压实验压力为( B ) 时间不少于( B ) 铸件表面不得渗漏A、额定压力的1.5倍5分钟B、最大工作压力的1.5倍10分钟C、额定压力的1.5倍30分钟D、最大工作压力的1.5倍5分钟43.离心泵开大旁通回流阀后泵的流量和主管路流量(C )A、都增大B、都减小C、前者增大后者减小D、前者减小后者增大44.提高离心泵的压头，采用( C )的方式较为适宜A、增大叶轮直径 B.提高叶轮的转速 C.串联多个叶轮 C、.降低液体温度45.*离心泵停泵的合理步骤( C )A、停止原动机→关闭排出阀→关闭吸入阀B、关闭吸入阀→停止原动机→关闭排出阀C、关闭排出阀→停止原动机→关闭吸入阀D、停止原动机→关闭吸入阀→关闭排出阀旋涡泵46.闭式旋涡泵是指( B )A、流道直通吸排口B、叶轮中间有隔板C、叶轮中间无隔板D、闭式流道。

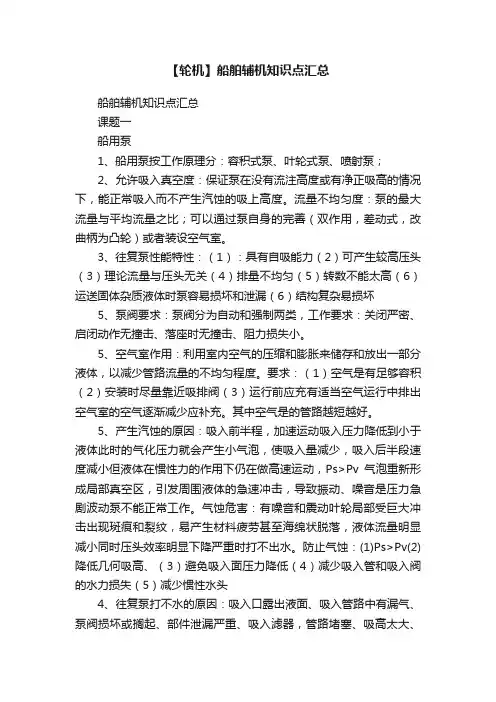

【轮机】船舶辅机知识点汇总船舶辅机知识点汇总课题一船用泵1、船用泵按工作原理分：容积式泵、叶轮式泵、喷射泵；2、允许吸入真空度：保证泵在没有流注高度或有净正吸高的情况下，能正常吸入而不产生汽蚀的吸上高度。

流量不均匀度：泵的最大流量与平均流量之比；可以通过泵自身的完善（双作用，差动式，改曲柄为凸轮）或者装设空气室。

3、往复泵性能特性：（1）：具有自吸能力（2）可产生较高压头（3）理论流量与压头无关（4）排量不均匀（5）转数不能太高（6）运送固体杂质液体时泵容易损坏和泄漏（6）结构复杂易损坏5、泵阀要求：泵阀分为自动和强制两类，工作要求：关闭严密、启闭动作无撞击、落座时无撞击、阻力损失小。

5、空气室作用：利用室内空气的压缩和膨胀来储存和放出一部分液体，以减少管路流量的不均匀程度。

要求：（1）空气是有足够容积（2）安装时尽量靠近吸排阀（3）运行前应充有适当空气运行中排出空气室的空气逐渐减少应补充。

其中空气是的管路越短越好。

5、产生汽蚀的原因：吸入前半程，加速运动吸入压力降低到小于液体此时的气化压力就会产生小气泡，使吸入量减少，吸入后半段速度减小但液体在惯性力的作用下仍在做高速运动，Ps>Pv气泡重新形成局部真空区，引发周围液体的急速冲击，导致振动、噪音是压力急剧波动泵不能正常工作。

气蚀危害：有噪音和震动叶轮局部受巨大冲击出现斑痕和裂纹，易产生材料疲劳甚至海绵状脱落，液体流量明显减小同时压头效率明显下降严重时打不出水。

防止气蚀：(1)Ps>Pv(2)降低几何吸高、（3）避免吸入面压力降低（4）减少吸入管和吸入阀的水力损失（5）减少惯性水头4、往复泵打不水的原因：吸入口露出液面、吸入管路中有漏气、泵阀损坏或搁起、部件泄漏严重、吸入滤器，管路堵塞、吸高太大、油温太低，粘度太大、水温太高，允许吸上真空度减少，出现气穴现象、安全阀关闭不严、安全阀开启5、齿封现象原因：齿轮泵中齿轮啮合的重叠系数E＞1.也就是说两对齿轮处于啮合状态，使部分油液被困在这对齿轮所形成的封闭容积之中，并随齿轮的转动改变封闭容积的大小。

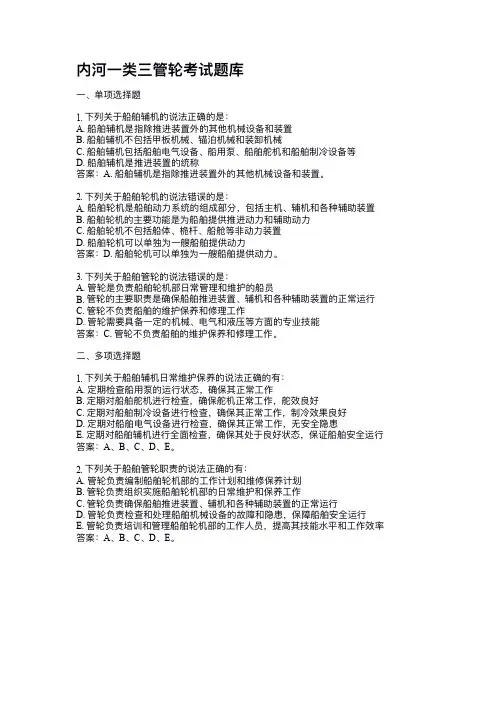

内河⼀类三管轮考试题库⼀、单项选择题1.下列关于船舶辅机的说法正确的是：A.船舶辅机是指除推进装置外的其他机械设备和装置B.船舶辅机不包括甲板机械、锚泊机械和装卸机械C.船舶辅机包括船舶电⽓设备、船⽤泵、船舶舵机和船舶制冷设备等D.船舶辅机是推进装置的统称答案：A.船舶辅机是指除推进装置外的其他机械设备和装置。

2.下列关于船舶轮机的说法错误的是：A.船舶轮机是船舶动⼒系统的组成部分，包括主机、辅机和各种辅助装置B.船舶轮机的主要功能是为船舶提供推进动⼒和辅助动⼒C.船舶轮机不包括船体、桅杆、船舱等⾮动⼒装置D.船舶轮机可以单独为⼀艘船舶提供动⼒答案：D.船舶轮机可以单独为⼀艘船舶提供动⼒。

3.下列关于船舶管轮的说法错误的是：A.管轮是负责船舶轮机部⽇常管理和维护的船员B.管轮的主要职责是确保船舶推进装置、辅机和各种辅助装置的正常运⾏C.管轮不负责船舶的维护保养和修理⼯作D.管轮需要具备⼀定的机械、电⽓和液压等⽅⾯的专业技能答案：C.管轮不负责船舶的维护保养和修理⼯作。

⼆、多项选择题1.下列关于船舶辅机⽇常维护保养的说法正确的有：A.定期检查船⽤泵的运⾏状态，确保其正常⼯作B.定期对船舶舵机进⾏检查，确保舵机正常⼯作，舵效良好C.定期对船舶制冷设备进⾏检查，确保其正常⼯作，制冷效果良好D.定期对船舶电⽓设备进⾏检查，确保其正常⼯作，⽆安全隐患E.定期对船舶辅机进⾏全⾯检查，确保其处于良好状态，保证船舶安全运⾏答案：A、B、C、D、E。

2.下列关于船舶管轮职责的说法正确的有：A.管轮负责编制船舶轮机部的⼯作计划和维修保养计划B.管轮负责组织实施船舶轮机部的⽇常维护和保养⼯作C.管轮负责确保船舶推进装置、辅机和各种辅助装置的正常运⾏D.管轮负责检查和处理船舶机械设备的故障和隐患，保障船舶安全运⾏E.管轮负责培训和管理船舶轮机部的⼯作⼈员，提⾼其技能⽔平和⼯作效率答案：A、B、C、D、E。

泵的性能参数
5 流量 流量是指泵在单位时间内所排送的液体量. 体积流量:常用Q表示,单位是m3/s,或m3/h. 质量流量:常用G表示,单位是kg/s,或t/h. G=ρ Q kg/s 6.扬程(压头) 指单位重量液体通过泵后所增加的机械能,常用H表示, 单位是Nm/N=m. 单位重量液体的机械能又称水头,因此,泵的扬程即 为泵使液体所增加的水头. 如扬程全部用来提高液体位能,而假设不存在管路阻 力损失,则扬程即为泵使液体所能上升的高度. 额定扬程(铭牌上标注),即泵在设计工况时的扬程. 泵实际工作时的扬程不一定等于额定扬程,它取决于 泵所工作的管路的具体条件.
二,泵的分类
按工作原理分: 1.容积式泵 往复泵,柱塞;齿轮泵, 螺杆泵, 叶片泵,水环泵 2.叶轮式泵 1)离心泵 2)轴流泵3)混流 泵 4)旋涡泵. 3.喷射式泵 泵的其它分类 按泵轴位置分为: 1)立式泵 2)卧式泵 按吸口数目分为: 1)单吸泵 2)双吸泵 按泵原动机来分: 1)电动泵 2)蒸汽机泵 3)柴油 机泵
泵的性能参数
3.效率 效率=输出功率/输入功率 η =Pe/P
其包括以下三种损失:
容积效率ηv来衡量:即ηv=Q/Q t 水力效率ηh来衡量:即ηh= H/Ht 机械效率ηm来衡量:即η m= p/pt 配套功率:指所配原动机的额定输出功率,用pm表示.考虑
到泵运转时可能超负荷等情况,泵的配套功率应大于额定轴功率, 即 Pm=km P
船舶辅机
山东交通学院海运学院 轮机工程教研室
船舶辅机内容简介
介绍各种通用船舶辅机的工作原理,性能特点, 典型结构,使用和维护管理要点,以及常见故障 的分析和处理方法.全书共分四篇. 第一篇为船用泵和空气压缩机 内容包括往复泵,回转泵(齿轮泵,螺杆泵,叶片 泵,水环泵),离心泵,旋涡泵,喷射泵和活塞式 空压机; 第二篇为甲板机械 内容包括液压元件和液压油,液压舵机,起货机, 锚机和绞缆机; 第三篇为船舶制冷装置和空气调节装置 第四篇为船舶锅炉,海水淡化装置.

船舶辅助机械
marine Auxiliary Machinery
王 军
2011年8月
绪
论
一、课程的内容 船舶辅助机械：船舶上除去主机、主锅炉以外所有 机械设备的统称。这些辅助机械的特点是范围广泛、类 型多、规格品种多和数量多。 通常将船舶辅助机械分为:甲板机械和机舱辅机两 类。 甲板机械（deck machinery）：装置在甲板上，为 船舶航行、系、装卸及拖等服务的机械。如：舵机、锚 机、起货机、起艇机 等。 机舱辅机（engine — room auxiliary machinery）：装设于船舱内，除甲板机械以外为主机 及其他系统服务的机械。
四、主要性能参数 表示其基本特征的物理量。（选用、使用和运行的基本 依据） 1.流量 ( Capacity )：单位时间内输送流体的数量。 体积流量Q：m3/s m3/h l/min l/s 重量流量G：N/s kN/h （t/h kgf/s） G = γQ γ= ρg 对于容积式泵，常采用排量。回转式油泵来说，排量为每 转一周，由其几何体积计算排出液体的数量。单位为ml/r。 泵铭牌上标注的流量是其额定流量，而泵实际工作时的流 量与其工作条件有关，不一定等于额定流量。 2.压头（ Pressure Head）：单位重量流体经过泵或风 机所增加的能量。 （1）叶片式泵— 扬程H ( Head ) 已知：p0 、p1、HB：几何吸入高度、 HD：几何排出 高度,以2-2面为基准面，根据泵吸入口截面2-2面和泵排 出口截面3-3截面列Bernoulli方程：
本门课程主要内容： 1.船用泵（Marine Pump） 定义：泵是一种液体输送机械，它能将原动机的机械能转变为 液体的机械能。 （液体的机械能包括位能、动能和压力能，它们之间可以相互 转换。） 目的:用来提高液体的机械能，达到运送液体的目的。 用途： （1）船舶动力装置用泵。有燃油泵、润滑油泵、海水泵、淡水 泵、舵机或其他液压甲板机械的液压泵、锅炉给水泵、制冷装 置的冷却水泵、海水淡化装置的海水泵和凝水泵等。 （2）船舶生活设施及通用泵。有舱底水泵、压载水泵、消防水 泵、日用淡水泵、日用海水泵、热水循环泵 ；还有兼作压载、 消防、舱底水泵用的总用泵。 （3）特殊船舶专用泵。某些特殊用途的船舶，还设有为其特殊 营运要求而设置的专用泵，例如油轮的货油泵、挖泥船的泥浆 泵、打捞泵、喷水推进船上的喷水推进泵、无网渔船上的捕鱼 泵等。

海船船员-轮机部（船舶辅机）题库一2/5题［单项选择题］（江南博哥）下列关于废气锅炉系统的说法中不正确的是OΛ利用主机排气余热进行能量回收B必须设置给水预热器C可以与燃油锅炉组成混合式锅炉D有双供汽压力的废气锅炉系统正确答案：B3/5题［单项选择题］带透平发电机的废气锅炉系统中使用驱动透平发电机。

A过热蒸汽B饱和蒸汽C湿蒸汽D炉水正确答案：A4/5题［单项选择题］当废气锅炉作为燃油锅炉的附加受热面时，下列说法正确的是OA给水同时送至燃油锅炉和废气锅炉B废气锅炉和燃油锅炉之间应设置循环水泵C蒸汽统一由废气锅炉输出D废气锅炉必须采用烟管锅炉的形式正确答案：B5/5题［单项选择题］废气锅炉中保持烟气速度在左右对减少积灰形成是至关重要的，因而在设计时要保证排烟在废气锅炉段有足够的压降，尽量减少排烟在废气炉以外管段的压降。

A20m∕sB25m∕sC30m∕sD35m∕s正确答案：A1/5题［单项选择题］ _____ 时船用燃油自动锅炉一般会自动停止喷油。

A水位过高B风压过高C油压过高D突然熄火正确答案：D2/5题［单项选择题］____ 时船用燃油自动辅锅炉一般不会自动停止喷油。

A气压达到上限B水位降至危险水位C水位过高D风压过低正确答案：C3/5题［单项选择题］烧重油的船用燃油自动锅炉过低时不会自动停止喷油。

A进入炉膛空气压力B工作水位C至燃烧器的燃油温度D至燃烧器的燃油流量正确答案：D4/5题［单项选择题］锅炉水位双位控制是使给水泵在水位和水位启动和停止。

A最低危险/最高危险B最低危险/最高工作C最低工作/最高危险D最低工作/最高工作正确答案：D5/5题［单项选择题］锅炉水位达到水位时会发出警报并自动熄火。

①最高工作；②最低工作；③最低危险。

A①B②C③D①③正确答案：C1/5题［单项选择题］船舶蒸汽总分配联箱上有与上甲板两舷标准接头相通的管路，主要用于OA应急时人工泄放蒸汽B安全阀开启时自动泄放蒸汽C厂修期间必要时由厂方供汽D蒸汽灭火用正确答案：C2/5题［单项选择题］船舶辅锅炉供用的蒸汽一般无须减压。

力效率 h来衡量，即 h= H／Ht
➢ 由运动部件的机械摩擦所造成的能量损失，用机械效率 m表示 m= p／pt
头之差、位置头之差和速度头之差相加而得到：
Hpdgps
zvd2vs2 2g
▪ 一般液体通过泵后速度头和位置头的变化都很小，或者不变，故工作扬程
H (pd – ps)/g ▪ 容积式泵-标注额定排出压力
➢ 额定排出压力是按照试验标准使泵连续工作时所允许的最高压力。
➢ 容积式泵的实际排出压力不允许超过额定排出压力。
福建省船舶工程技术学校
用以输送气体或提供压缩空气的设备，如空气压缩机、通风机等。
学习交流PPT
3
3.甲板机械
用以保证船舶的安全正常航行 和装卸货物的设备，如船舶操舵装置、 起货机、锚缆设备、救生艇吊机、舷 梯机、舱口盖板收放机等。
福建省船舶工程技术学校
学习交流PPT
4
4.辅助锅炉 用以产生水蒸气的设备。
压载泵，舱底泵，消防水泵，日用淡水泵、日用海水泵和热水循环泵， 通常还有兼作压载、消防、舱底水泵用的通用泵。 4.特殊船舶专用泵:
为其特殊营运要求而专门设置的泵，如货油泵、泥浆泵、打捞泵、喷水 推进泵、吸泵等。
学习交流PPT
12
船用泵总述
三、船用泵的分类
福建省船舶工程技术学校
往复式
活塞泵 柱塞泵
按
➢ 电动往复泵一般需减速，其泵轴转速比原动机要低。
4. 功率和效率
➢ 有效功率（输出功率）:指泵实际输出的液体在单位时间内所增加的能量，
用pe表示。它可由泵在单位时间内输送多少牛顿重的液体乘以每牛顿液 体经过泵后增加的能量而求出，即
pe=ρgQH=(pd－ps)Q
（ W）

分类
按照功能和应用领域，船舶辅机 可分为船舶动力装置、船舶电力 装置、船舶机械装置等。
船舶辅机在船舶系统中的作用
提供能源
船舶辅机为船舶提供必要的能源，如燃油、润滑油、冷却水 等，保证船舶正常运转。
1
保证安全
2
船舶辅机在紧急情况下起到关键作用，如消防泵、应急发电
机等，确保船舶和人员安全。
3 提高效率
船舶辅机概要课件
$number {01}
目录
• 船舶辅机概述 • 船舶辅机的主要设备 • 船舶辅机的维护与管理 • 船舶辅机的节能与环保技术 • 船舶辅机相关法规与标准 • 船舶辅机未来展望
01
船舶辅机概述
船舶辅机的定义与分类
船舶辅机
船舶辅助机械的简称，是指除推 动主机外的其他机械设备，用于 船舶正常运营和作业。
03
船舶辅机的维护与管理
船舶辅机的日常维护
日常检查
每天对船舶辅机进行外观检查，确保无特殊声音、漏油、破损等现象。
润滑管理
定期对船舶辅机各运动部件进行润滑，保证其正常运转。
清洁与整理
保持船舶辅机周围环境清洁，避免灰尘、杂物等影响其正常工作。
船舶辅机的定期保养
定期更换易损件
根据辅机的工作状况和厂家建议，定期更换空气滤清器、机油滤 清器等易损件。
02
03
MARPOL公约
STCW公约
国际防止船舶造成污染公约，规 定了船舶污染物的排放和控制要 求。
国际海员培训、发证和值班标准 公约，规定了海员培训、发证和 值班的标准。
国家海事局的相关规定
《中华人民共和国船舶安全监督规则》
规定了船舶安全监督的基本要求、监督方式、监督内容等。
《中华人民共和国船舶最低安全配员规则》

VS
排除
根据诊断结果，采取相应的措施排除故障 。对于一些常见的故障，可以参考相关手 册进行排除；对于复杂的故障，可能需要 专业的技术支持和维修人员进行处理。
04 船舶辅机安全与环保
CHAPTER
船舶辅机的安全操作规程
启动前的检查
在启动船舶辅机前，应进行全面的检查， 确保所有部件正常，无安全隐患。
03 船舶辅机操作技能
CHAPTER
船舶辅机的启动与停车操作
启动操作
在启动船舶辅机之前，应确保所有相关设备和系统都处于正常状态，包括润滑 系统、冷却系统等。启动后，应观察船舶辅机的运行状态，确保一切正常。
停车操作
在停车船舶辅机之前，应先关闭所有负载和相关设备，然后逐渐降低船舶辅机 的转速，最后关闭船舶辅机。停车后，应检查船舶辅机的各部件，确保没有异 常情况。
紧急停机
在必要时，应立即停止船舶辅 机的运行，以避免造成更大的
损失。
人员疏散
在事故可能导致船员受伤或死 亡的情况下，应迅速组织人员
疏散到安全区域。
记录与分析
事故发生后，应对事故进行记 录和分析，找出原因并采取措 施防止类似事故再次发生。
05 船舶辅机教学实验
CHAPTER
船舶辅机实验设备与器材
船舶辅机实验台
用于模拟船舶辅机的工作状态，提供真实的 操作环境。
工具和维修设备
包括各种工具、夹具、维修设备和材料，用 于船舶辅机的拆卸、安装和维修。
传感器和测量仪器
用于监测和测量船舶辅机的性能参数，如温 度、压力、流量等。
安全设备和防护措施
确保实验过程中的安全，包括防护眼镜、手 套、安全鞋等。
船舶辅机实验操作流程
船舶辅机节能减排案例二： 船舶余热回收利用技术

三、为什么要学习船舶辅机这门课程？ Nhomakorabea
是成为一名合格轮机员(ENGINEER)必备 的理论知识基础。 是取得船员适任证书的必考科目。 是涉猎各学科知识的一门综合学科。
四、如何才能学习好船舶辅机这门 课程？
船舶辅机主要研究： 1.船用泵(MARINE PUMP) 2.空气压缩机(AIR COMPRESSOR) 3.船舶甲板机械 (MARINE DECK MACHINERY) 4.船舶制冷装置 (MARINE PROVISION REFRIGERANT PLANT) 5.船舶空调(AIR CONDITION) 6.船舶辅锅炉(MARINE AUXILIARY BOILER) 7.海水淡化(FRESH WATER GENERATOR) 8.船舶防污染装置（油水分离器、焚烧炉） (OILY-WATER SEPERATOR、INCINERATOR) 9.船舶其它辅助设备或装置（侧推装置、特殊专用装置等）
船舶辅机
MARINE AUXLIARY MACHINERIES
一、什么是船舶辅机？


船舶正常航行需要哪些设备？ 船舶机械发展过程 除主推进动力装置及电气自动化装置设备以 外的其它保证船舶正常航行的设备，统称为 船舶辅机。
二、船舶辅机主要讲授哪些内容？
