钢筋下料长度计算例题背景在钢筋混凝土结构设计和施工过程中，钢筋的下料长度计算是一项重要的工作，它直接影响着钢筋的节约和施工的准确性。
下料长度的计算需要根据钢筋的尺寸要求和构件的具体情况进行，下料不合理可能导致浪费或者材料不足的情况。
问题描述在一栋建筑的柱子上需要设置一根钢筋，柱子的高度为4000mm，钢筋的直径为16mm，柱子底部做了20mm的挡砂条。
现在需要计算出这根钢筋的下料长度。
解决方法步骤1：确定需要计算的钢筋长度首先，我们需要计算出钢筋的实际需要长度。
在这个例题中，柱子的高度为4000mm，挡砂条的高度为20mm，所以，钢筋的实际需要长度为4000mm -20mm = 3980mm。
步骤2：考虑钢筋的加工和连接需要接下来，我们需要考虑钢筋的加工和连接需要，这些因素会增加钢筋的长度。
在一般情况下，通常会增加一个余量，以便于连接钢筋和构件。
在这个例题中，我们假设加工和连接需要增加50mm的长度。
所以，钢筋的最终下料长度为3980mm + 50mm = 4030mm。
步骤3：进行标记和切割在确定了钢筋的最终下料长度后，我们需要在钢筋上进行标记，以便于切割。
通常，我们会使用标记笔或者专门的切割仪器进行标记。
标记的位置需要准确无误，以确保切割的精度和准确性。
然后，我们需要使用钢筋切割机进行切割。
切割时需要注意安全，并保持切割的垂直性。
步骤4：整理和检查切割完成后，我们需要进行钢筋的整理和检查。
将切割好的钢筋按照长度和直径进行分类，并进行清理，以确保下一步使用时的安全性。
然后，我们需要对下料的钢筋进行检查，确保长度和质量符合设计和施工要求。
如果有不符合要求的情况，应及时进行纠正。
结论在本例题中，我们通过计算钢筋的实际需要长度，并考虑加工和连接的需要，最终确定了钢筋的下料长度为4030mm。
然后，我们进行了标记和切割，并最终进行了整理和检查。
钢筋下料长度的计算对于钢筋混凝土结构的设计和施工至关重要，只有通过合理的计算和准确的操作，才能确保结构的安全性和施工的质量。

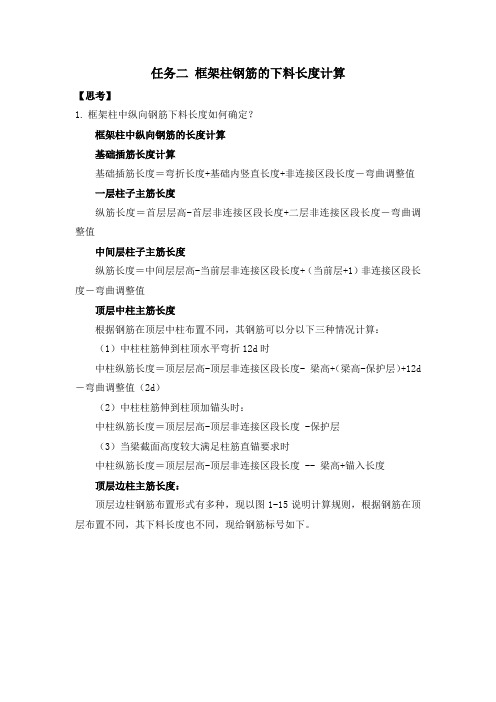

任务二框架柱钢筋的下料长度计算【思考】1.框架柱中纵向钢筋下料长度如何确定？框架柱中纵向钢筋的长度计算基础插筋长度计算基础插筋长度＝弯折长度+基础内竖直长度+非连接区段长度－弯曲调整值一层柱子主筋长度纵筋长度＝首层层高-首层非连接区段长度+二层非连接区段长度－弯曲调整值中间层柱子主筋长度纵筋长度＝中间层层高-当前层非连接区段长度+（当前层+1）非连接区段长度－弯曲调整值顶层中柱主筋长度根据钢筋在顶层中柱布置不同，其钢筋可以分以下三种情况计算：（1）中柱柱筋伸到柱顶水平弯折12d时中柱纵筋长度＝顶层层高-顶层非连接区段长度- 梁高+（梁高-保护层）+12d －弯曲调整值（2d）（2）中柱柱筋伸到柱顶加锚头时：中柱纵筋长度＝顶层层高-顶层非连接区段长度 -保护层（3）当梁截面高度较大满足柱筋直锚要求时中柱纵筋长度＝顶层层高-顶层非连接区段长度 -- 梁高+锚入长度顶层边柱主筋长度：顶层边柱钢筋布置形式有多种，现以图1-15说明计算规则，根据钢筋在顶层布置不同，其下料长度也不同，现给钢筋标号如下。
图1-5顶层边柱钢筋布置计算如下：①号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5锚固长度（65％）②号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（锚固长度=梁高-保护层+柱宽-2×保护层+8d－2×弯曲调整值（4d））③号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（锚固长度=梁高-保护层+柱宽-2×保护层－弯曲调整值（2d））④号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（锚固长度=梁高-保护层+12d－弯曲调整值（2d））⑤号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度角柱计算原理同边柱。
若钢筋采用绑扎搭接，要考虑留出绑扎搭接长度；若采用焊接则考虑留出焊接损失量。
2.框架柱中的箍筋的数量如何确定？基础箍筋根数计算：根数＝（基础高度-基础保护层-100）/间距-1 （且2根）各层箍筋根数计算：根部根数＝（加密区长度-50mm）/加密间距+1梁下根数＝（加密区长度-50mm）/加密间距+1梁高范围根数＝梁高-2×50mm/加密间距+1非加密区根数＝非加密区长度/非加密间距-1【练一练】KZ1作为边柱时的钢筋下料长度计算。
某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。
柱截面尺寸为500mm x 500mm。
试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
解1)梁上部通长钢筋下料长度计算通长钢筋在边支座处按要求应弯锚，弯段长度为15d，则平直段长度为500-25 =475 mm≥0.4LaE，故满足要求。
其下料长度为：7200 + 2×250 - 2 ×25 + 2×15×25 - 2×2. 29×25 = 8286 mm2)负弯矩钢筋下料长度计算负弯矩筋要求锚人支座并伸出Ln/3。
其下料长度为:(7200 – 2×250)/3 + 500 - 25 + 15×25 - 2.29×25 = 3 026 mm3)梁下部钢筋下料长度计算下料长度为：7200 +2×250 -2×25 +2×15×25 -2×2. 29×25 =8286 mm4)抗扭纵向钢筋下料长度计算下料长度为：7200 +2×250 -2×25 +2×15×18 -2×2. 29×18=8108mm5)附加吊筋下料长度计算附加吊筋构造见图5.23 (b)。
下料长度为：2×20×14 + 250 + 2×50 + 2×(700 - 2×25)×1. 414 - 4×0.54×14 = 2688 mm 6)箍筋下料长度计算箍筋外包尺寸为：[(300 -2×25 +2×10) + (700 -2×25 +2 ×10) ]×2 = 1880 mm根据抗震要求，箍筋端头弯钩平直段长度为10d，所以每个箍筋弯钩增加长度为3π(D+d)/8 - (D/2 + d) + 10d = 11. 87d。

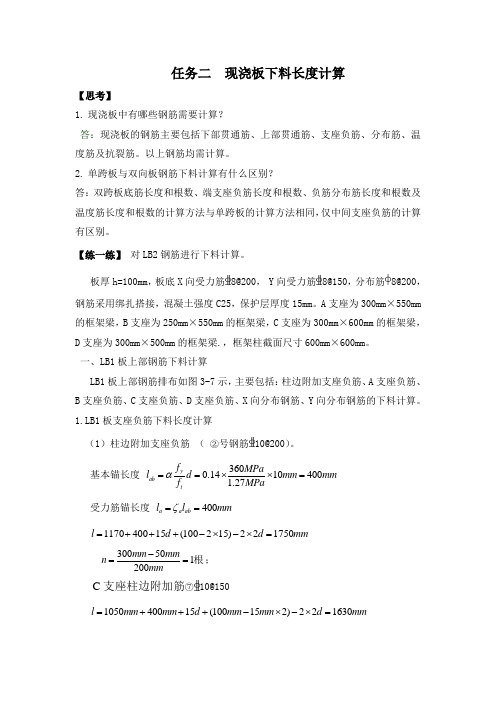

任务二 现浇板下料长度计算【思考】1. 现浇板中有哪些钢筋需要计算？答：现浇板的钢筋主要包括下部贯通筋、上部贯通筋、支座负筋、分布筋、温度筋及抗裂筋。
以上钢筋均需计算。
2. 单跨板与双向板钢筋下料计算有什么区别？答：双跨板底筋长度和根数、端支座负筋长度和根数、负筋分布筋长度和根数及温度筋长度和根数的计算方法与单跨板的计算方法相同，仅中间支座负筋的计算有区别。
【练一练】 对LB2钢筋进行下料计算。
板厚h=100mm ，板底X 向受力筋8@200， Y 向受力筋8@150，分布筋8@200，钢筋采用绑扎搭接，混凝土强度C25，保护层厚度15mm 。
A 支座为300mm ×550mm 的框架梁，B 支座为250mm ×550mm 的框架梁，C 支座为300mm ×600mm 的框架梁，D 支座为300mm ×500mm 的框架梁.，框架柱截面尺寸600mm ×600mm 。
一、LB1板上部钢筋下料计算LB1板上部钢筋排布如图3-7示，主要包括：柱边附加支座负筋、A 支座负筋、B 支座负筋、C 支座负筋、D 支座负筋、X 向分布钢筋、Y 向分布钢筋的下料计算。
1.LB1板支座负筋下料长度计算（1）柱边附加支座负筋 （ ②号钢筋10@200）。
基本锚长度 3600.14104001.27yab t f MPa l d mm mm f MPaα==⨯⨯= 受力筋锚长度 400a a ab l l mm ζ==mm d d l 175022)152100(154001170=⨯-⨯-+++= 300501200mm mm n mm-==根； C 支座柱边附加筋⑦10@150105040015(100152)221630l mm mm d mm mm d mm =+++-⨯-⨯=根215050300=-=n ； D 支座柱边附加筋⑤12@150mm d f f l t yab 4761227.136014.0=⨯⨯==α mm l l ab a a 476==ξmm d d l 172022)152100(154761050=⨯-⨯-+++=根215050300=-=n 钢筋在分布区域内均匀分布，D 支座在柱边各取2根，共计4根。
钢筋计算例题详解：
某建筑物有3根现浇钢筋混凝土梁L1，配筋如下图，③、④号钢筋为45°弯起，⑤号箍筋按抗震结构要求，试计算各号钢筋下料长度及3根梁钢筋总重量，钢筋保护层厚度取25mm,。
注：各种钢筋单位长度的重量为：Φ6（0.222kg/m），Φ10（0.617kg/m），Φ20（2.47kg/m）
1号钢筋：
下部通长筋2根，单根长度=6+0.24-0.025*2=6.19m，2根重
6.19*2*2.49=30.83kg
2号钢筋：
上部通长筋2根，末端180°弯钩，单根长度
=6+0.24-0.025*2+6.25d*2=6.315m，2根重量6.315*2*0.617=7.79kg
3号和4号钢筋长度相同，
由图可知锚固长度为200，弯起钢筋增加长度=（500-25*2）*（1/sin45°-1）*2=373mm，
则3号和4号钢筋长度均为6+0.24+0.025*2+0.2*2+0.373=6.963m，重量均为6.963*2.47=17.20kg
5号箍筋末端135°弯钩，双肢箍，
根数=（6000-240-50*2）/200+1=30根，单根长度=【（0.5-0.025*2）+
（0.2-0.025*2）】*2+4.9d*2=1.2588m，总重量为1.2588*30*0.222=8.38kg 以上全部加起来乘以3为三根梁钢筋的重量
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
例题：某混凝土框架结构，抗震等级为2级，设防烈度为8度。
框架柱如下图。
框架梁截面300*600，主筋直径25mm，保护层厚度25mm，梁居柱中心，轴线居梁中心；框架柱混凝土强度等级C30，纵向受力钢筋等级HRB400，箍筋等级HPB300，保护层厚度25mm；现浇板厚110mm；基础底板钢筋直径16mm，双向布置，保护层厚度40mm；柱主筋采用直螺纹链接；箍筋采用闪光对焊封闭箍筋，箍筋90°弯心直径4d。
计算角柱KZ1的下料长度。
（1）基础插筋柱侧保护层厚度>5mm，选择基础插筋构造二。
基础插筋○1=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+（负1层净高）/3○18Φ20(备注：90°弯钩弯心直径5d)基础插筋○2=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+35d+（负1层净高）/3○28Φ20（2）负1层钢筋负1层钢筋○3=负1层层高-（负1层净高）/3+1层非搭接区长度非搭接区长度=max{1层净高/6；h c;500}○316Φ20(3)其他非顶层钢筋○4=本层层高-本层非搭接区长度+上1层非搭接区长度○416Φ20（4）顶层钢筋（柱外侧钢筋配筋率不大于1.2%）p59页节点○B，p60页节点○A○5=本层净高-本层搭接区长+1.5l ab○54Φ20○6=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d-90°弯钩量度差值（弯心直径6d）○64Φ20○7=本层净高-本层搭接区长-35d+1.5l ab○75Φ20 ○8=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90°弯钩量度差值 ○83Φ20 （5）箍筋箍筋单根下料长度计算箍筋根数计算○9大箍筋的计算Φ10@100/200，皮数=12+7+19+12+19+6+10+3=88（皮） ○10小箍筋的计算Φ10@100/200，皮数=12+7+19+12+19+6+10=85（皮）；根数85*2=170根 箍筋内净高=500-25*2=450（mm ）箍筋内净宽=（500-25*2-20）/4*2+20=235（mm ）作业：某混凝土框架结构，抗震等级为2级，设防烈度为8度。
梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d ＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
箍筋调整值见表1。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
钢筋下料典型例题钢筋下料是指根据施工图纸和设计要求，将钢筋按照一定的长度和数量进行切割和加工的过程。
钢筋下料是钢筋加工的重要环节，直接关系到施工质量和工期的控制。
下面将介绍一道典型的钢筋下料例题，详细讲解下料的步骤和要点。
例题：某建筑工地需要用到Φ12mm的钢筋，根据施工图纸要求，需要下料300根，每根的长度为6m。
步骤一：计算总长度首先，我们需要计算总长度，即需要的钢筋总长度。
根据题目中的要求，每根钢筋的长度为6m，需要下料300根，所以总长度为6m * 300 = 1800m。
步骤二：计算每捆长度接下来，我们需要计算每捆钢筋的长度。
根据实际施工情况，一般将钢筋按照一定数量捆扎在一起，方便运输和使用。
我们可以根据实际情况来确定每捆的长度。
假设每捆长度为8m，那么每捆需要的钢筋数量为1800m / 8m = 225根。
步骤三：计算每根长度在计算每根长度时，我们需要考虑钢筋切割的损耗。
一般情况下，钢筋切割的损耗率为3%~5%。
我们可以根据实际情况来确定损耗率，假设损耗率为3%。
那么每根钢筋的长度为6m * (1 + 3%) = 6m * 1.03 = 6.18m。
步骤四：计算切割长度最后，我们需要计算切割长度，即将每根钢筋切割为多少段。
根据设计要求，题目中要求每根钢筋的长度为6.18m。
我们可以根据实际施工情况来确定每段的长度。
假设每段的长度为1.5m，那么每根钢筋需要切割的段数为6.18m / 1.5m = 4.12段。
综上所述，根据题目要求，我们需要下料300根Φ12mm的钢筋。
总长度为1800m，每捆长度为8m，每根长度为6.18m，每根需要切割为4.12段。
在实际操作中，除了上述的计算步骤，还需要考虑以下几点：1. 钢筋的切割方式：可以使用手动切割、电动切割或机械切割等方式进行切割。
选择合适的切割方式可以提高工作效率和减少切割损耗。
2. 钢筋的标记和分类：为了方便施工和使用，可以对下料后的钢筋进行标记和分类。
梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
箍筋调整值见表1。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
例题：某混凝土框架结构，抗震等级为2级，设防烈度为8度。
框架柱如下图。
框架梁截面300*600 ,主筋直径25mm，保护层厚度25mm，梁居柱中心，轴线居梁中心；框架柱混凝土强度等级C30，纵向受力钢筋等级HRB400,箍筋等级HPB300,保护层厚度25mm ;现浇板厚110mm ;基础底板钢筋直径16mm，双向布置，保护层厚度40mm ;柱主筋采用直螺纹链接；箍筋采用闪光对焊封闭箍筋，箍筋90 °弯心直径4d。
计算角柱KZ1的下料长度。
层钢筋 ③二负1层层高-（负1层净高）/3+1层非搭接区长度非搭接区长度=max{1层净高/6 ; h c ；500}3)16 ①20/T>WV/（1 ）基础插筋抗震锚固长度 l aE 1.1 1.15 40 20 1012 mm基础高度 h j 42003200 1000 mmh j 1aE柱侧保护层厚度>5mm ，选择基础插筋构造二。
JL匚■_=7-• c 1M 0基础插筋 ①二基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值1)8 ① 20+15d+ （负1层净咼）/3l 1 1000 40 16 2 2.29 20 15 20 2600 32049 mm（备注：90 °弯钩弯心直径5d ）基础插筋②二基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值2)8 ① 20(2)+15d+35d+ (负 1 层净高)/31000 4016 2 2.29 20 15 20 35 20 2749 mm负1层钢筋13 3200 2600/3 3900/6 2983 mm（3）其他非顶层钢筋（可=本层层高-本层非搭接区长度+上1层非搭接区长度④16①2014 4500 3900 / 6 500 4350 mm（4 ）顶层钢筋（柱外侧钢筋配筋率不大于 1.2%）p59页节点© , p60页节点@③）=本层净高-本层搭接区长+1.51 ab^4 ① 2015 2600 500 1.5 40 20 3300 mm@=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值（弯心直径6d ）⑥4①2016 3200 500 12 20 25 25 2.51 20 2840 mm⑦）=本层净高-本层搭接区长-35d+1.5l ab①2017 2600 500 1.5 40 20 35 20 2600 mm®=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值©3 ① 2016 3200 500 12 20 25 25 2.51 20 35 20 2140 mm7 EDC（5）箍筋箍筋单根下料长度计算箍筋根数计算⑨大箍筋的计算① 10@100/200，皮数=12+7+19+12+19+6+10+3=88 （皮）单根长19500 500 2 8 25 1.16 10 1788 mm⑩小箍筋的计算① 10@100/200，皮数=12+7+19+12+19+6+10=85 （皮）；根数85*2=170 根箍筋内净高=500-25*2=450 （mm ）箍筋内净宽=（500-25*2-20）/4*2+20=235 （mm）（4.530.、…un-C.GQOTJ单根l10（450 235）2 1.16 10 1358 mm作业：某混凝土框架结构，抗震等级为2级，设防烈度为8度。
框架柱截面如图。
框架梁截面300*650 , 主筋直径25mm ，保护层厚度25mm ，梁居柱中心，轴线居梁中心；框架柱混凝土强度等级C30，纵向受力钢筋等级 HRB400,箍筋等级HPB300,保护层厚度25mm ;现浇板厚110mm ;基础底板钢筋直径 16mm ，双向布置，保护层厚度40mm ;柱主筋采用直螺纹链接； 箍筋采用闪光对焊封闭箍筋， 箍筋90 °弯心直径4d 。
独立柱基础埋深-3.0米，基础高度1.2米，首层层高 3.6米，二层层高 4.0米，顶层层高3.2米。
计算边柱KZ2的下料长度。
OltM-25L6D3/P0C-l= /1730/：00*1-19:灿LC-DQC]7. 'O'R J C?^cn/?x-L=]r175D/1CO+]=19-MXtaaaz eoo-L-6M .±.<=u_ .'E-5Hcl4y g +i g^^f; *T 厂mEl H XA T mJ JI mrl Krl-Krl, £■订；：■-亠U □ o c IIuoc"Ccfla a-Q-£q36007200t*B V4BA3 S /J（一）纵向受力钢筋二S巳掛二rr7600 L呗」L42014/4（「E也M2?LS妣4/4 'm(4)却EWJ»11*1007130(2)24K5G钿u|窝II：■ I *IrfSsI生»：匚3=5上部纵向钢筋|>=3OC：一.阿=6few上鍛餾砒图中部构造钢筋和抗扭钢筋z 1 r"i^QO厂~L,1Ji“低L n J7Srin厂:"X llr=30DD丹"迥H UM制Kr=^6CDF部受力钢(14；二兰二 nLr 1r1n rr'r -1r L」L ----- ----- JJ1 ___________L J7Ann L」L」.3n=7DCEl^=6S0C上部受力钢筋6673 6600 3 66004 6123mm中部构造及抗扭钢筋 构造要求p28页(1)上部纵向通常钢筋2 $253600 7200 2 7600 600 25 25 2 15d 2 2.08d 2 25246 mm(2)上部左支座第一批负弯矩钢筋2 $25 r3600 600 ln 325 2 15d2.08d4200 6600/3 50 15 25 2.08 25 6673mm(3) 上部左支座第二批负弯矩钢筋2 $25 r(4) 上部左二支座第一批负弯矩钢筋2 $256005267 mm(5) 上部左二支座第二批负弯矩钢筋4 $25600 max max 6600,7000 42 4100mm(6)上部左三支座第一批负弯矩钢筋2 $252 5267 mm(7)上部左三支座第二批负弯矩钢筋4 $25600 max max 6600,7000 42 4100mm(8)上部右一支座第一批负弯矩钢筋2 $25300 25 2 15d 2.08d2773mm(9)上部右一支座第二批负弯矩钢筋4 $25277366004 2223mmmax max 6600, 600 max max 660°，1.当为梁侧血构达嗣筋时.爆搭接与锚［S 长度可取为L5rf< 2当为陳髓面愛扭飙向钢筋吋，其格接怏度为“或仏(抗震】, 锚周氏度为叮或心｛扰第):扶铺用方式同框架梁下部纵筋“ (10 )左一跨构造钢筋 4 $10J 2 12.5d 3425mm 4 $102 12.5d 7025mm 4 $10 l(11 )左二跨构造钢筋 (12 )左二跨构造钢筋 2 12.5d 7425mm 7200 600 15d3600 600 15d7600 600 15d 7200 1.1 1.15 16 40 l aE 25 下部受力钢筋 (14) 左一跨 •下部受力钢筋 5 $25 3600 15d 2.08d 25 2 1.1 (15) 左二跨 •下部受力钢筋 7 $25 7200 6002l aE 6600 1265 (16)左三跨下部受力钢筋 8 $25 7600 6002l aE 7000 1265 (17)右一跨下部受力钢筋 7 $25 7200 15d 2.08d 25 2 1.1 (二) 吊筋 45°弯折弯心直径 (19) 吊筋 2 $18A(13 )右一跨构造钢筋 4 $16 2 9130mm 20d 2 1.414 700 2 9530mm 2 15d 2.08d 8167mm 1.15 40d l aE 5342mm 1.15 40d l aE 8738mm 5d 25 2 250 50 2 0.54d 4 2819mm(三)箍筋 $10@100/200 焊接封闭箍筋 135 °弯钩封闭箍筋 (20)箍筋单根长度 焊接封闭箍筋 300700 2 8 25 8 d 1.75d 4 1810mm135。
弯钩封闭箍筋300 700 2 8 25 26.5d 2065mm加密区箍筋根数1050 50 /100 1 11根共8个加密区，总根数11*8=88根左第一跨非加密区箍筋根数3000 1050 2 /200 1 4根左第二跨非加密区箍筋根数6600 1050 2 /200 1 22根左第三跨非加密区箍筋根数7000 1050 2 /200 1 24根右第一跨非加密区箍筋根数6600 1050 2 /200 1 22根箍筋总数量=88+4+22*2+24=160 根(四)拉筋 $6@400(21 )拉筋单根长度300 25 2 12.87 2 6 404mm拉筋数量3000 7000 6600 6600100 4 /400 122 根上下两排=122*2=244 根作业二级抗震，8度设防屋面框架梁，混凝土强度等级C30 ,柱截面500*500 ,梁、柱保护层厚度25mm , 柱主筋直径22mm，次梁主筋20mm，等级HRB400 , 90 °弯折弯心直径4d ;箍筋采用焊接封闭箍；箍筋、构造钢筋钢筋等级HPB300,90 °和135 °弯折弯心直径 2.5d 。
门£—7! n/ *1纵向钢筋分布图。
