工程结构实验与检测第9章 实验数据处理

工程结构试验课程设计一、教学目标本课程旨在通过工程结构试验的学习，使学生掌握工程结构试验的基本原理、方法和过程，培养学生运用试验方法解决工程问题的能力。

具体目标如下：1.掌握工程结构试验的基本概念、分类和特点；2.熟悉常见工程结构试验的方法和步骤；3.了解工程结构试验设备的使用和维护。

4.能够正确选择和使用工程结构试验设备；5.能够独立完成常见工程结构试验的操作；6.能够分析试验数据，得出合理的结论。

情感态度价值观目标：1.培养学生的动手能力和实践能力，提高学生对工程结构试验的兴趣；2.培养学生严谨的科学态度和团队协作精神；3.培养学生关注工程安全、质量和环保的意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.工程结构试验的基本概念、分类和特点；2.常见工程结构试验的方法和步骤；3.工程结构试验设备的使用和维护；4.工程结构试验数据的处理和分析；5.工程结构试验案例分析。

教学大纲安排如下：第一章：工程结构试验概述1.1 工程结构试验的概念和作用1.2 工程结构试验的分类和特点1.3 工程结构试验方法的选择第二章：工程结构试验设备及操作2.1 常用工程结构试验设备及功能2.2 工程结构试验设备的选用原则2.3 工程结构试验设备的使用和维护第三章：工程结构试验数据的处理和分析3.1 试验数据的基本处理方法3.2 试验数据的统计分析3.3 试验结果的判断与评价第四章：工程结构试验案例分析4.1 案例一：桥梁荷载试验4.2 案例二：高层建筑结构试验4.3 案例三：隧道工程试验三、教学方法针对本课程的特点和学生实际情况，采用以下教学方法：1.讲授法：讲解工程结构试验的基本概念、原理和方法，引导学生掌握相关知识；2.讨论法：学生针对试验案例进行讨论，提高学生的思考和分析能力；3.案例分析法：通过分析实际工程案例，使学生了解工程结构试验在实际工程中的应用；4.实验法：学生动手进行工程结构试验，培养学生的实践能力和团队合作精神。

《建筑结构试验》考试大纲第一部分考试大纲说明一、课程性质和地位本课程是建筑工程专业综合性的, 有较强的实践性的专业技术课程, 通过理论学习和实验教学, 使学生获得专业必须的试验基本理论知识和基本技能, 完成一般建筑结构试验的设计。

“建筑结构试验”从材料的力学性能到验证各种材料构成不同类型结构和构件的基本计算方法, 以及近年来发展的大量大跨、超高、复杂结构的计算理论, 都离不开试验研究。

因此, 建筑结构试验在土木工程结构科学研究和技术革新方面起着重要的作用, 与结构设计、施工及推动土木工程学科的发展有着密切的关系, 已逐步形成一门相对独立的学科, 并日益引起科研人员和工程技术人员的关注和重视。

本课程主要针对“土木工程”等专业。

课程的学分为2学分。

推荐教材为王天稳主编的《土木工程结构试验》（武汉理工大学出版社）一书。

二、课程考试要求本课程的考试要求, 要从考核知识点、学习要求、考核目标和有关考试的具体问题等几个方面综合起来全面加以把握。

其中, 考核知识点是主体。

（一）考核知识点考核知识点是对课程知识体系在广度上的概括。

就本课程而言, 其知识广度主要包括基本理论、基本方法和基本技能, 具体内容见本考纲第二部分“考试内容和考核目标”中的第二项分列了八章, 它们都是考试的范围。

（二）学习要求学习要求是对自学考试知识点所掌握的深度和概括。

根据全国高等教育自学考试以高中文化水平为起点的情况, 对考核知识点的深度掌握, 本考纲在第二部分第一项“学习要求”中, 分别对各个章节的基本要求做了介绍。

深度要求, 选用了“熟悉”、“熟练”和“熟练掌握并能灵活应用”几个不同含义而又存在递进关系的词汇来描述。

（三）考核目标考核目标是按照认知过程将考核知识点的深度、广度和难易程度转化成认知能力的概括。

根据前述高等教育自考对象的实际, 在本考纲第二部分第二项中, 区别考核的认知能力目标即基本目标和考核的难易程度目标即考核目标的具体要求, 作了不同的描述。

四堡七堡单元JG1402-59地块安置房项目实体检测施工方案杭州通达集团有限公司2018年6月10日目录第一章编制依据-.3-第二章工程概况-.3-二、设计要求-6-第三章施工试验管理组织与管理-.7-一、施工试验管理体系-7-二、试验质量保证措施-8-第四章预控计划-.8-一、见证试验计划-8-二、混凝土试验计划-9-三、砂浆试验计划-10-四、钢筋试验计划-11-五、砌体试验计划-12-六、回填土试验计划-12-七、砂、水泥、粗细骨料试验计划-12-八、其他材料试验计划-13-第五章实体检验计划-.13-一、钢筋保护层实施检验计划-13-二、混凝土实体强度检验计划-14-三、层高控制实体检验计划-14-四、计划实体检验部位-14-第六章试件留置明细表-.13-一、原材料送检一览表-15-二、钢筋连接送检一览表-15-三、地下室试块留置、送检计划-15-四、砂浆试块留置、送检计划-15-五、节能保温工程质量控制及送检-15-六、其它-15-第一章编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑地基基础工程施工质量验收规范》GB50202-20023、《砌体结构工程施工质量验收规范》GB50203-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土强度检验评定标准》GB/T50107-201 06、《钢筋机械连接技术规程》JGJ107-20167、《冷轧带肋钢筋混凝土结构技术规程》JGJ95-20118、《钢筋焊接及验收规程》JGJ18-20129、《钢筋焊接接头试验方法标准》JGJ/T27-201410、《地下室防水工程质量验收规范》GB50208-201111、《屋面工程质量验收规范》GB50207-2012第二章工程概况工程名称：杭州四堡七堡单元JG1402-59地块安置房项目建设单位：杭州市城东新城建设投资有限公司施工单位：杭州通达集团有限公司设计单位：中国电建华东勘测设计研究院有限公司勘察单位：浙江省地矿勘察院监理单位：浙江广利工程咨询有限公司质量目标：合格标准安全目标：杜绝死亡，消灭重伤，轻伤月平均负伤频率低于1%。

土木工程结构实验方案一、实验目的1. 了解钢筋混凝土梁的受力性能；2. 掌握钢筋混凝土梁的受弯破坏模式；3. 学习并掌握钢筋混凝土梁的受力分析。

二、实验原理在工程结构中，梁是一种常用的承重构件。

本实验是通过对钢筋混凝土梁进行受弯实验来了解其受力性能。

当梁受到外部荷载作用时，梁内部会发生弯曲变形，此时会对梁进行受拉和受压。

当超过了梁的承载能力时，梁会发生破坏，这种破坏通常是由于混凝土受压破坏或者钢筋受拉破坏所导致。

三、实验仪器与设备1. 铰接梁实验机：用于加载试件并测量试件受力和变形；2. 单向传感器：用于测量试件的应变变化；3. 梁模具；4. 铁水混凝土；5. 钢筋；6. 称量设备；7. 砂浆称量设备；8. 其他辅助工具。

四、实验步骤1. 配制混凝土：按照规定的水泥、砂、石料的配比，进行混凝土的配制；2. 做模具：根据设计要求，制作钢筋混凝土梁的模具；3. 配筋：按照设计要求，在模具中放置钢筋；4. 浇筑混凝土：在钢筋的周围浇筑混凝土；5. 养护：等混凝土养护完毕后，将试件取出模具；6. 实验前准备：将试件安装在铰接梁实验机上，并连接单向传感器；7. 施加荷载：通过铰接梁实验机，施加逐渐增大的荷载，记录试件的受力和变形数据；8. 观察试件破坏模式：当试件达到承载能力时，记录试件的破坏模式。

五、实验数据处理与分析1. 利用单向传感器测得的试件应变数据，可通过应变应力关系式计算试件内部的应力分布；2. 利用实验测得的试件受力数据，进行受力分析；3. 比对试件的破坏模式和理论分析结果，进行分析并得出结论。

六、实验注意事项1. 混凝土配制要按照设计要求进行；2. 钢筋的配筋要准确，位置要正确；3. 实验过程中要注意安全；4. 实验数据的记录和处理要准确。

七、实验结果与结论通过钢筋混凝土梁的受弯实验，我们可以了解混凝土梁的受力性能及破坏模式。

通过实验数据分析，可以得出钢筋混凝土梁在受弯荷载下的受力和变形情况，从而评价其受力性能。

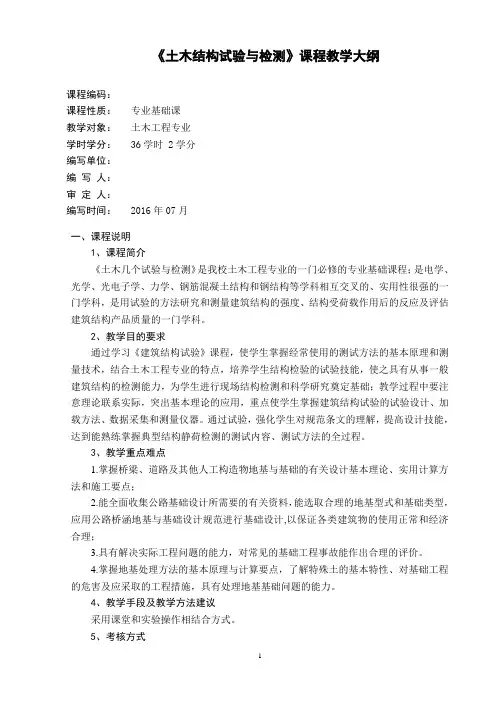

《土木结构试验与检测》课程教学大纲课程编码：课程性质：专业基础课教学对象：土木工程专业学时学分：36学时 2学分编写单位：编写人：审定人：编写时间：2016年07月一、课程说明1、课程简介《土木几个试验与检测》是我校土木工程专业的一门必修的专业基础课程；是电学、光学、光电子学、力学、钢筋混凝土结构和钢结构等学科相互交叉的、实用性很强的一门学科，是用试验的方法研究和测量建筑结构的强度、结构受荷载作用后的反应及评估建筑结构产品质量的一门学科。

2、教学目的要求通过学习《建筑结构试验》课程，使学生掌握经常使用的测试方法的基本原理和测量技术，结合土木工程专业的特点，培养学生结构检验的试验技能，使之具有从事一般建筑结构的检测能力，为学生进行现场结构检测和科学研究奠定基础；教学过程中要注意理论联系实际，突出基本理论的应用，重点使学生掌握建筑结构试验的试验设计、加载方法、数据采集和测量仪器。

通过试验，强化学生对规范条文的理解，提高设计技能，达到能熟练掌握典型结构静荷检测的测试内容、测试方法的全过程。

3、教学重点难点1.掌握桥梁、道路及其他人工构造物地基与基础的有关设计基本理论、实用计算方法和施工要点；2.能全面收集公路基础设计所需要的有关资料，能选取合理的地基型式和基础类型，应用公路桥涵地基与基础设计规范进行基础设计,以保证各类建筑物的使用正常和经济合理；3.具有解决实际工程问题的能力，对常见的基础工程事故能作出合理的评价。

4.掌握地基处理方法的基本原理与计算要点，了解特殊土的基本特性、对基础工程的危害及应采取的工程措施，具有处理地基基础问题的能力。

4、教学手段及教学方法建议采用课堂和实验操作相结合方式。

5、考核方式本课程是考试课。

6、选用教材刘明主编，土木工程结构试验与检测，高等教育出版社，2008年3月.7、教学参考书[1] 建筑地基基础设计规范（GBJ50007－2002），中华人民共和国建设部编，中国建筑工业出版社，2002。

附件2《建筑结构试验》课程教学大纲及学习指导适用专业：建筑工程先修课程：物理、材料力学、结构力学、建筑材料、砼结构设计原理、钢结构设计总学时：44一、教学目的：本课程是建筑工程专业综合性的，有较强的实践性的专业技术课程，通过理论学习和实验教学，使学生获得专业必须的试验基本理论知识和基本技能，完成一般建筑结构试验的设计。

二、教学内容与要求：1.结构试验概论了解结构试验与结构理论和工程实践的关系及其在结构学科发展中的地位和作用，明确结构试验的任务、目的和分类。

（1）结构试验的任务、目的和分类。

（2）各类试验的特点和应用的范围。

（3）结构试验在实际工程中的重要性。

2.结构试验的加载设备与试验装置掌握试验室与现场试验常用的各种试验装置与加载方法，能在结构试验设计中选择和设计加载方案，重点掌握重力加载和液压加载方法。

对于先进的电液伺服加载方法和原理及其在伪静力、模拟地震振动台等试验方法中的应用作一般了解。

对环境随机激振方法的概念作一般了解。

3. 结构试验的数据采集和测量仪器掌握数据采集的意义和方法，了解与掌握试验量测设备的原理与使用方法，重点是非电量电测以及各种电测传感器的工作原理、适用范围和优缺点，为试验观测设计、仪表选择提供必要的知识准备。

对常用机械仪表作一般了解。

具体如下：（1）结构试验测量仪器设备的主要技术性能指标及概念。

刻度值(最小分度值)、量程（1.25~2.0倍最大测量值）、灵敏度、精度（≤5%，一般以满程相对误差表示）、线性度（以最大偏差与满程输出的百分比表示）、稳定性、重复性、频率响应（常以幅频与相频特性曲线表示））；（2）结构试验对仪器设备的使用要求；（3）传感器的基本原理与种类；（4）电阻应变计的主要技术指标哪些？（5）掌握电阻应变计的粘贴；（6）常用的应变测量传感器有电阻应变计、手持应变仪、位移传感器等，还可以用光测法(云纹法、激光衍射法、光弹法)等；（7）电阻应变计测量应变（采用惠斯登电桥）)(4143210εεεε-+-=K V V i（8）桥路连接方式种类及特点（1／4电桥、半桥接法、全桥接法）；（9）数据采集系统的硬件由三个部分组成：传感器部分、数据采集仪部分和计算机控制器部分。

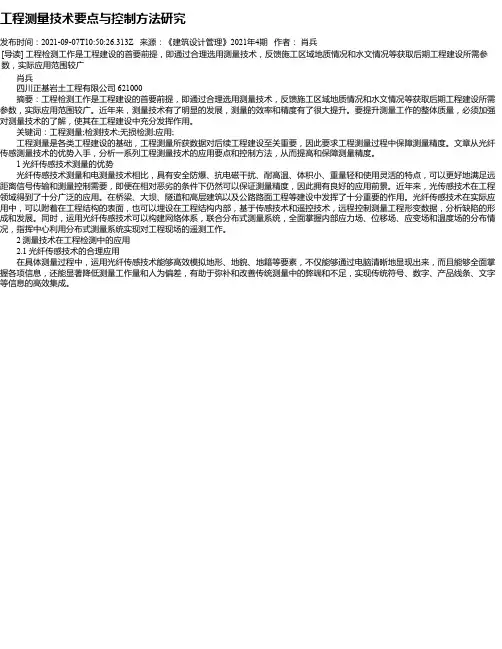

工程测量技术要点与控制方法研究发布时间：2021-09-07T10:50:26.313Z 来源：《建筑设计管理》2021年4期作者：肖兵[导读] 工程检测工作是工程建设的首要前提，即通过合理选用测量技术，反馈施工区域地质情况和水文情况等获取后期工程建设所需参数，实际应用范围较广肖兵四川正基岩土工程有限公司 621000摘要：工程检测工作是工程建设的首要前提，即通过合理选用测量技术，反馈施工区域地质情况和水文情况等获取后期工程建设所需参数，实际应用范围较广。

近年来，测量技术有了明显的发展，测量的效率和精度有了很大提升。

要提升测量工作的整体质量，必须加强对测量技术的了解，使其在工程建设中充分发挥作用。

关键词：工程测量;检测技术;无损检测;应用;工程测量是各类工程建设的基础，工程测量所获数据对后续工程建设至关重要，因此要求工程测量过程中保障测量精度。

文章从光纤传感测量技术的优势入手，分析一系列工程测量技术的应用要点和控制方法，从而提高和保障测量精度。

1 光纤传感技术测量的优势光纤传感技术测量和电测量技术相比，具有安全防爆、抗电磁干扰、耐高温、体积小、重量轻和使用灵活的特点，可以更好地满足远距离信号传输和测量控制需要，即便在相对恶劣的条件下仍然可以保证测量精度，因此拥有良好的应用前景。

近年来，光传感技术在工程领域得到了十分广泛的应用。

在桥梁、大坝、隧道和高层建筑以及公路路面工程等建设中发挥了十分重要的作用。

光纤传感技术在实际应用中，可以附着在工程结构的表面，也可以埋设在工程结构内部，基于传感技术和遥控技术，远程控制测量工程形变数据，分析缺陷的形成和发展。

同时，运用光纤传感技术可以构建网络体系，联合分布式测量系统，全面掌握内部应力场、位移场、应变场和温度场的分布情况，指挥中心利用分布式测量系统实现对工程现场的遥测工作。

2 测量技术在工程检测中的应用 2.1 光纤传感技术的合理应用在具体测量过程中，运用光纤传感技术能够高效模拟地形、地貌、地籍等要素，不仅能够通过电脑清晰地显现出来，而且能够全面掌握各项信息，还能显著降低测量工作量和人为偏差，有助于弥补和改善传统测量中的弊端和不足，实现传统符号、数字、产品线条、文字等信息的高效集成。

工程质量检验制度范文工程质量检查是指按照国家施工及验收规范、质量标准所规定的检查项目，用国家规定的方法和手段，对分项工程、分部工程和单位工程进行质量检测，并和质量标准的规定相比较，确定工程质量是否符合要求。

为确保工程质量，强化施工过程中的质量控制，做到预防为主、防患于未然，特制定本制度工程质量检查工作主要包括工程的隐检、预检、分项工程的交接检查验收、工程分阶段结构验收、单位工程竣工检查验收几个部分。

在工程施工中，要认真贯彻执行以下质量检查、验收制度。

1、开工前检验制度开工前检验的内容及要求。

设计文件、施工图纸经审核并依据此编制施工____设计及质量计划；施工前的工地调查和复测已进行，并符合要求；各种技术交底工作已进行，特殊作业、关键工序已编制作业指导书；采用的新技术、机具设备、原材料能满足工程质量需要。

2、施工过程中检验制度施工中应对以下工作经常进行抽查和重点检验。

施工测量及放线正确，精度达到要求；按照图纸施工，操作方法正确，质量符合验收标准；施工原始记录填写完善，记载真实；有关保证工程质量的措施和管理制度是否落实；砼、砂浆试件及土方密实度按规定要求进行检测实验和验收，试件组数及强度符合要求；工班严格执行自检、互检、交接检，并有交接记录；工程日志薄填写要符合实际。

3、定期质量检查制度项目部每月、工程队每周____一次定期检查，由项目总工主持，质检部门和有关部门的人员参加。

检查发现的问题要认真分析，找准主要原因，提出改进措施，限期进行整改。

4、检查程序自检→互检→班组长检查→队内技术人员、专检人员检查→项目部工长检查→项目部专职质检员→监理工程师施工队提前两小时申报，同时要说明申报部位和施工队自检情况，然后向专业队长报验，合格后向安质部申报，专职质检员检查合格后申报监理。

5、原材料、半成品、设备及各种加工预制品的检查制度。

订货时应依据质量标准签订合同，必要时应先鉴定样品，经鉴定合格的样品应予封存，作为材料验收的依据。

试验与检测复习潘志庚第一章绪论1.结构试验：结构试验是在结构物或试验对象上，利用设备仪器为工具，以各种试验技术为手段，在施加各种作用的工况下，通过量测与试验对象的刚度、抗裂度、裂缝状态、强度、承载力、稳定和耗能能力等，并用以检验和发展结构的计算理论。

根据实验目的，分为研究性试验和检验性试验。

1）研究性试验：一般在室内进行，需要使用专门的加载设备和数据测试系统，以便对受载试件的变形性能作连续观察、测量和全面的分析研究，从而找出其变化规律，为验证设计理论和计算方法提供依据。

2）检验性试验：对象一般是真实的结构或构件，其目的是通过试验来检验结构构件是否符合结构设计规范及施工验收规范的要求，并对检验结果做出技术结论。

根据试验的荷载性质，分为静力试验和动力试验。

按荷载作用时间的长短，分为短期荷载试验和长期荷载试验。

长期荷载试验：混凝土结构的徐变，预应力结构中钢筋的松弛，混凝土受弯构件的裂缝开展与刚度退化等。

2. 结构检测是为评定结构工程的质量或鉴定既有结构的性能等所实施的检测工作。

检测包括检查和测试。

前者一般是指利用目测了解结构或构件的外观情况，如结构是否有裂缝，基础是否有沉降，混凝土结构表面是否存在蜂窝、麻面，钢结构焊缝是否存在夹渣、气泡，，连接构件是否松动等，主要是进行定性判别；后者是指通过工具或仪器测量了解结构构件的力学性能和几何特征。

对观察到的情况要详细记录，对测量的数据要做好原始记录，并对原始记录进行必要的统计和计算。

第二章1. 研究性试验主要包括：设计、准备、实施和总结4个阶段。

2. 在设计试件尺寸时，一般可分为原型和模型两大类。

原型试件：可很好的反映实际构造，是最为理想的，但由于原型试件都是足尺的，势必导致试验的规模很大，所需加载设备的吨位很高，制作试件的材料费、加工费也随之增加。

模型试验：（优点同上缺点），但与实际存在差距。

为保证试验工作的正常进行，试验装置必须专门设计，具体要求：2. 试验装置应有足够的刚度，足够承载力和稳定性。

北京市地方性标准DB编号：DB11/T386-2006备案号：J10931-2007建设工程检测试验管理规程Management Specification of Inspection and Testfor Construction Engineering2006-11-03 发布2007-02-01 实施北京市建设委员会北京市治疗技术监督局联合发布前言本规程是根据北京市建设委员会（关于印发《北京市工程建设技术标准2004年度编制计划》通知（京建科教[2004]268号）的要求，为规范北京地区建设工程检测试验工作的管理，由北京市建设工程质量监督总站和北京市建设工程质量检测中心会同有关单位共同编制。

编制组在广泛调查研究的基础上，依据国家法律、法规和相关标准，并结合北京市的实际情况，对工程建设过程中检测试验、施工现场试验和技术资料等内容作出了管理规定。

本规程编制的主要依据是建设部141号令《建设工程质量检测管理办法》，以及建设部原《建筑施工企业试验室管理规定》（建监[1996]488号）和原《北京市建筑企业试验室管理办法》（京建质（1995）313号）等文件。

并与计量认证、国家实验室认可等领域的要求、规定协调一致。

本规程共分为六章和四个附录。

依次为总则、术语、基本规定、检测试验工作管理、施工现场试验管理、技术资料管理和附录。

本规程的附录为标准的附录。

在执行本规程的过程中，希望各单位在工作实践中注意积累资料，总结经验，随时将有关意见和建议反馈给北京市建设工程质量监督总站和北京市建设工程质量检测中心（通讯地址：西三环南路甲17号；邮政编码：100073），以供今后修订时参考。

主编单位：北京市建设工程质量监督总站北京市建设工程质量检测中心参编单位：北京筑之杰建筑工程检测有限责任公司北京中思成工程测试有限公司北京市丰台区建设工程质量检测所北京朝旭鼎新市政工程检测科技有限公司中国建筑一局第三建筑公司试验室北京市建设工程质量检测中心第二检测所北京厦荣工程检测有限责任公司北京陆建鸿兴工程质量检测有限公司北京华诚信建筑检测有限责任公司北京城二建元建筑工程质量检测有限公司北京诚宇阳建设工程检测有限公司北京新兴建恒工程质量检测有限公司北京市市政一建设工程有限责任公司中心试验室北京建工四建工程建设有限公司试验室北京城建一建设工程有限公司试验中心主编：高新京副主编：张元勃白健红主要起草人：张元勃胡耀林艾毅然张英莲汪良刘江杨秀云马克马洪晔张俊生岳爱敏王平刘友全姜建平陈慧娟刘敬中杜学政杨养社李恒儒刘惠心袁兵孙永泉目次1 总则…………………………………………………………………2 术语…………………………………………………………………3 基本规定……………………………………………………………4 检测试验工作管理…………………………………………………4.1 人员……………………………………………………………4.2 仪器设备………………………………………………………4.3 环境……………………………………………………………4.4 委托……………………………………………………………4.5 见证取样检测…………………………………………………4.6 检测试验………………………………………………………4.7 计算机应用……………………………………………………5 施工现场试验管理…………………………………………………6 技术资料管理………………………………………………………6.1 委托资料………………………………………………………6.2 原始记录………………………………………………………6.3 检测试验报告…………………………………………………6.4 技术资料归档…………………………………………………附录A 仪器设备校准(检定)周期表……………………………附录B 材料试验委托协议书（样式）……………………………附录C 材料试验报告格式…………………………………………附录D 材料试验报告结论…………………………………………本规程用词用语说明…………………………………………………1 总则1.0.1 为加强对北京市建设工程质量检测机构和试验室的管理，制定本规程。

《土木工程结构试验》实验指导书土木工程结构实验室二〇一七年九月修订目录实验一：等强度梁机测3实验二：等强度梁电测6实验三：钢桁架机测10实验四：钢桁架电测10 实验五：单自由度系统模型参数的测试27 实验六：测试附加质量对系统频率的影响33 实验七：附加质量分布对系统频率的影响36实验一：等强度梁机测（应变的机测和机械式测量仪表的构造原理）一、实验目的：1、了解、掌握各种机械仪表的性能，原理和使用方法，掌握应变的机测方法和原理。

2、认识和了解结构静力试验的各种机械仪表，掌握它们的原理和构造，掌握它们的安装和测读方法。

二、课前预习要求：1、预习教材的下列章节第三章3.3 试验测量仪器2、思考下列问题（1）结构静载试验中，主要测量的物理量有哪些？（2）选择一种测量仪表应考虑哪些方面的因素？（3）机械式测量仪表采用什么零件放大微小信号？三、参观部分：通过参观认识下列仪器的外貌，了解它们的构造，工作原理，使用方法和适用范围。

1、应变和位移测量仪表：杠杆应变仪、手持应变仪、千分表、百分表、挠度计。

2、其它检测仪表回弹仪、读数显微镜、刻度放大镜。

四、实验操作部分（等强度悬臂梁荷载试验）1、设备：等强度悬臂梁一套百分表一块磁性表座一套杠杆应变仪一套曲率仪一个2、内容在等强度悬臂梁上安装百分表、杠杆应变仪、曲率仪。

在梁端加砝码，测量等强度悬臂梁。

某一截面上的应变和梁端挠度值及曲率半径，与理论计算值进行分析比较。

3、试验步骤：（1）测量等强度悬臂梁的几何尺寸和仪表安装放位置的X值，并记录在表1—1中。

（2）在距梁端X1处的截面处安装杠杆应变仪，在X2处安装百分表（注意：百分表要有初读数，并严格垂直于梁面），将曲率仪安装在梁上合适的地方。

（3）记录初读数，在梁端分加三级砝码，量测在相应荷载作用下被测截面的应变与梁端的挠度值和曲率值，并记录在表1—2中。

（4）整理记录资料，计算出各级荷载下的实测应变，应力和挠度值和曲率值。

建设⼯程检测管理办法（31页）制度信息表建设⼯程检测管理办法第⼀章总则第⼀条为实现对⼯程材料和实体质量的全过程严格控制与规范管理，确保全线施⼯质量，明确参建各⽅（第三⽅检测单位、监理单位、施⼯单位及合格分供商）的⼯作范围及责任义务，根据国家、省市有关规范和⽂件精神，特制定本办法。

第⼆条本办法适⽤于⽆锡地铁集团建设分公司（以下简称建设分公司）所有在建项⽬⼯程检测管理。

第⼆章定义第三条名词解释（⼀）业主：⽆锡地铁集团有限公司和建设分公司；（⼆）第三⽅检测单位：指业主委托、代表业主负责本⼯程检测，具有相应⼯程检测资质等级证书的单位；（三）监理单位：指业主委托的负责本⼯程监理并取得相应⼯程监理资质等级证书的单位；（四）施⼯单位：指业主通过公开招标选择的承担⼯程项⽬施⼯的单位；（五）合格分供商：指由施⼯单位委托或业主招标确定且符合《⽆锡地铁⼟建⼯程合格分供⽅管理办法》的甲供材料供应商和其他材料供应商；（六）专业检测单位：指由业主招标确定或施⼯单位、第三⽅检测单位委托的承担施⼯单位⾃检或⾮常规项⽬检测的具有相应专业检测资质等级证书的单位。

第三章职责与要求第四条业主职责（七）负责编制⼯程检测管理办法并下发各参建单位执⾏，督促第三⽅检测单位对新进场施⼯单位进⾏检测技术交底；（⼋）负责监督管理第三⽅检测单位、监理单位、施⼯单位的试验检测管理⼯作，对第三⽅检测单位进⾏考评；（九）督促监理单位、施⼯单位、⼟建类合格分供⽅整改落实第三⽅检测单位发现的试验检测类问题或需协调的配合事宜。

第五条第三⽅检测单位职责与要求（⼗）根据有关规范、业主的要求及⼯程特点，事前建⽴⼯作流程、检测频率、控制指标，事中进⾏过程控制、严格把关，事后进⾏检查分析总结、优化提⾼，站在施⼯、监理以外第三⽅公正的⽴场上，专职为业主把关，为施⼯服务，协助业主发现问题、解决问题、避免质量隐患，保证施⼯质量和⼯程建设顺利进⾏。

（⼗⼀）协助业主进⾏质量抽检1、按照规定的频率和施⼯单位提供的施⼯标段材料进场计划制定抽检计划并报业主审批，计划通过后会同监理和施⼯⽅对⼯程中的原材料、半成品、成品等进⾏抽检试验，对⼯程实体的质量进⾏现场检测。
