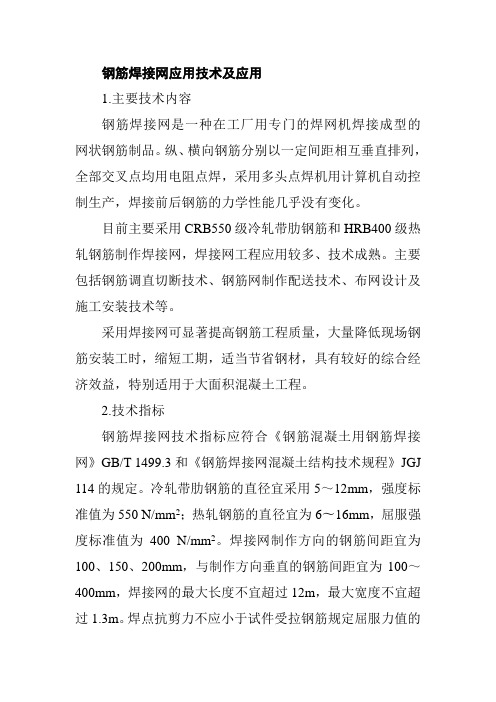

钢筋焊接网应用技术及应用1.主要技术内容钢筋焊接网是一种在工厂用专门的焊网机焊接成型的网状钢筋制品。
纵、横向钢筋分别以一定间距相互垂直排列,全部交叉点均用电阻点焊,采用多头点焊机用计算机自动控制生产,焊接前后钢筋的力学性能几乎没有变化。
目前主要采用CRB550级冷轧带肋钢筋和HRB400级热轧钢筋制作焊接网,焊接网工程应用较多、技术成熟。
主要包括钢筋调直切断技术、钢筋网制作配送技术、布网设计及施工安装技术等。
采用焊接网可显著提高钢筋工程质量,大量降低现场钢筋安装工时,缩短工期,适当节省钢材,具有较好的综合经济效益,特别适用于大面积混凝土工程。
2.技术指标钢筋焊接网技术指标应符合《钢筋混凝土用钢筋焊接网》GB/T 1499.3和《钢筋焊接网混凝土结构技术规程》JGJ 114的规定。
冷轧带肋钢筋的直径宜采用5~12mm,强度标准值为550 N/mm2;热轧钢筋的直径宜为6〜16mm,屈服强度标准值为400 N/mm2。
焊接网制作方向的钢筋间距宜为100、150、200mm,与制作方向垂直的钢筋间距宜为100~400mm,焊接网的最大长度不宜超过12m,最大宽度不宜超过1.3m。
焊点抗剪力不应小于试件受拉钢筋规定屈服力值的0.3倍。
1.适用范围冷轧带肋钢筋焊接网广泛适用于现浇钢筋混凝土结构和预制构件的配筋,特别适用于房屋的楼板、屋面板、地坪、墙体、梁柱箍筋笼以及桥梁的桥面铺装和桥墩防裂网。
高速铁路中的双块式轨枕配筋、轨道板底座及箱梁顶面铺装层配筋。
此外可用于隧洞衬砌、输水管道、海港码头、桩等的配筋。
HRB400级钢筋焊接网由于钢筋延性较好,除用于一般钢筋混凝土板类结构外,更适于抗震设防要求较高的构件(如剪力墙底部加强区)配筋。
4.已应用的典型工程国内应用焊接网的各类工程数量较多,应用较多地区为珠江三角洲、长江下游(含上海)和京津等地。
如北京百荣世贸商城、深圳巿巿民中心工程等。
钢筋焊接网应用钢筋焊接网即纵向钢筋和横向钢筋分别以一定的间距排列且互成直角,全部交叉点均焊接在一起的网片。
按钢筋的牌号、直径、长度和间距分为定型钢筋焊接网和定制钢筋焊接网两种。
为在建筑工程中合理应用和发展钢筋焊接网钢筋焊接网施工技术,做到技术先进、安全适用、经济合理、保证质量,结合马钢生产指挥中心工程介绍该工艺的应用。
1.特点1.1钢筋焊接网具有节省材料、缩短工期等特点。
1.2钢筋焊接网片克服了人工绑扎时造成的钢筋间距不一,漏扎等现象。
1.3钢筋焊接网使砼结构上产生分布均匀的荷载,提高了构件的承载能力和抗剪性能。
1.4成型后的钢筋焊接网片不易产生变形,加强了它与混凝土的握裹力,使混凝土不易产生裂缝,提高了混凝土的整体强度,保证了施工质量。
1.5钢筋焊接网技术减少了劳动力的投入,增快了施工速度,降低了调直作业时的噪声污染,利于文明施工和环境保护。
1.6节约了钢材,提高了经济效益。
2.钢筋焊接网施工较普通钢筋绑扎施工的难点2.1对于结构形式复杂的建筑物,边缘不规则形状处需绑扎直条或现场裁剪;2.2预留洞口、管道井、通风竖井等处,钢筋焊接网片需现场剪切调整,加设加强筋困难;2.3采用HRB400热轧带肋钢筋焊接网片为双层双向的焊接网片,底网、面网的钢筋直径与间距均不相同,给施工带来很大困难。
3.适用X围钢筋焊接网被国内外公认为一种新型、高效、优质的钢筋混凝土结构建筑钢材而大量应用在工业与民用房屋的楼板、屋盖、墙体、地坪、混凝土路面、桥面铺装、机场跑道、隧道衬砌、混凝土管、桩等方面。
4.钢筋焊接网施工流程在模板上弹钢筋位置线→铺下层网片→土建与水电预留预埋→安装马凳(上层网片)→搭马道→隐蔽工程验收→浇筑砼时复查维护。
5.施工要求5.1 在模板上须弹出确定钢筋位置的控制线,也就是网片最外侧横向钢筋的位置线。
网片最外侧钢筋距梁边的距离不应大于该方向钢筋间距的1/2,且不宜大于100mm。
5.2钢筋焊接网的制作加工5.2.1钢筋焊接网应采用机械制造,两个方向钢筋的交叉点以电阻焊焊接;5.2.2钢筋焊接网焊点开焊数量不应超过整X网片交叉点总数的1%,并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半;制作焊接网的盘条5.2.3钢筋焊接网应采用公称直径5mm —16mm 的钢筋,一片钢筋焊接网宜采用同一类型的钢筋焊成,每片钢筋焊接网中的两个方向的钢筋直径可以相同也可以不同。

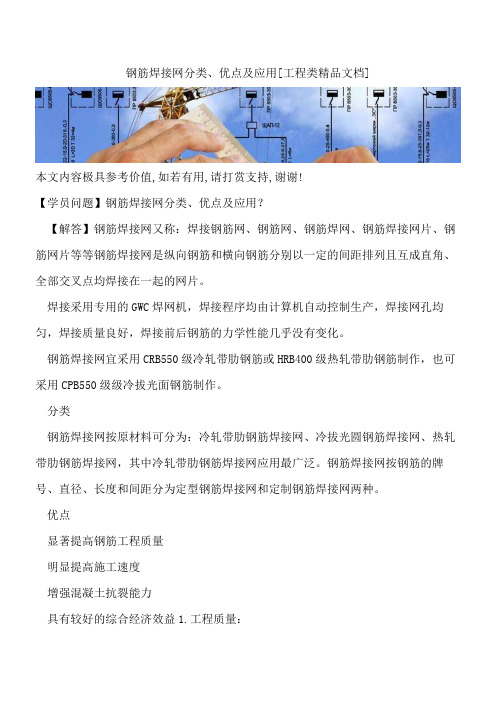

钢筋焊接网分类、优点及应用[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】钢筋焊接网分类、优点及应用?【解答】钢筋焊接网又称:焊接钢筋网、钢筋网、钢筋焊网、钢筋焊接网片、钢筋网片等等钢筋焊接网是纵向钢筋和横向钢筋分别以一定的间距排列且互成直角、全部交叉点均焊接在一起的网片。
焊接采用专用的GWC焊网机,焊接程序均由计算机自动控制生产,焊接网孔均匀,焊接质量良好,焊接前后钢筋的力学性能几乎没有变化。
钢筋焊接网宜采用CRB550级冷轧带肋钢筋或HRB400级热轧带肋钢筋制作,也可采用CPB550级级冷拔光面钢筋制作。
分类钢筋焊接网按原材料可分为:冷轧带肋钢筋焊接网、冷拔光圆钢筋焊接网、热轧带肋钢筋焊接网,其中冷轧带肋钢筋焊接网应用最广泛。
钢筋焊接网按钢筋的牌号、直径、长度和间距分为定型钢筋焊接网和定制钢筋焊接网两种。
优点显著提高钢筋工程质量明显提高施工速度增强混凝土抗裂能力具有较好的综合经济效益1.工程质量:钢筋焊接网是在工厂严格质量控制下,由全自动。
智能化生产线制造而成。
网格尺寸,钢筋规格和品质都得到严格控制。
避免了人工帮扎网遗漏。
帮扎部坚固。
帮扎错误和偷工减料的情形发生。
其网片钢度大。
弹性好。
间距均匀准确。
焊接点强度高。
因而大大提高了工程质量。
2.提高抗震,抗裂性能钢筋焊接网的纵筋与横筋形成网状结构,因此与混凝土粘结锚固性好,承受的载荷均匀扩散分布,明显提高钢筋混凝土结构的抗震裂性能。
据实际测试,道路铺设焊接钢筋网比人工帮扎网,能够减少75%以上的裂缝发生。
3.节省钢筋用量现大量使用的盘圆钢筋设计强度值为210N/mm(pingfang),而钢筋焊接网的设计强度为360N/mm(pingfang),根据等强度换代原则,再考虑综合因素,使用钢筋焊接网可节省30%以上的钢筋使用量。
并且钢筋网运到工地后需要加工,因此没有损耗。
4.加快施工进度使用钢筋焊接网,可使工程施工变快捷。
钢筋焊接网应用技术钢筋焊接网是一种由焊接加固的钢筋网状结构,广泛应用于建筑、路桥、煤矿、隧道等领域。
它具有结构稳定、造价低廉、施工方便等特点,成为现代建筑工程中不可或缺的材料。
本文将从钢筋焊接网的材料、施工工艺和应用范围等方面展开论述。
一、钢筋焊接网的材料选择钢筋焊接网的主要材料是冷轧钢筋,优质的冷轧钢筋具有耐腐蚀、高强度、良好的延展性等特点。
同时,焊接网的材料选择还需要考虑其使用环境和承载能力要求。
在一般建筑工程中,冷轧钢筋焊接网的直径一般为4mm至12mm,网格尺寸可根据实际需要进行调整。
而在大型工程中,如隧道支护等,可以选择直径更大的冷轧钢筋,以增强整体的承载能力。
二、钢筋焊接网的施工工艺钢筋焊接网的施工主要包括材料准备、焊接加固和安装等步骤。
施工人员需要熟悉焊接操作技术,确保焊点牢固、均匀。
由于钢筋焊接网需要根据具体的建筑结构进行定制,所以在施工前需要进行详细的设计和制作图纸。
根据图纸的要求,选择合适的焊接工艺和设备。
钢筋焊接网的焊接采用电弧焊接技术,通常使用手工电弧焊机进行操作。
施工人员需要正确使用焊接电流和保护措施,确保焊接过程安全。
在焊接完成后,施工人员需要对焊点进行清理和防锈处理,以延长焊接网的使用寿命。
随后,焊接网可以通过螺栓或焊接等方式进行固定安装。
三、钢筋焊接网的应用范围钢筋焊接网广泛应用于建筑、路桥、煤矿、隧道等领域。
具体应用包括但不限于以下几个方面:1. 建筑工程:用于钢筋混凝土结构的加固和支撑,如柱子、梁、板等部位的加固,以提高整体结构的强度和稳定性。
2. 路桥工程:用于路面的加固和防护,如公路护栏、桥梁墙体的加固等。
同时,也可用于桥梁上的挡车板和路面隔离带的加固。
3. 煤矿工程:用于煤矿巷道的支护和加固,以防止巷道坍塌和保护矿工的安全。
焊接网的高强度和耐腐蚀性使其成为煤矿施工中的重要材料。
4. 隧道工程:用于隧道衬砌的加固和支护,以抵御地压力和增加整体结构的稳定性。
