高中物理电磁学常考题复习总结带答案解析

[必刷题]2024高三物理下册电磁场专项专题训练（含答案）试题部分一、选择题：A. 匀速直线运动B. 匀速圆周运动C. 匀加速直线运动D. 匀加速圆周运动2. 下列关于电磁感应现象的描述，错误的是：A. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流B. 感应电流的方向与磁场方向有关C. 感应电流的大小与导体运动速度成正比D. 感应电流的大小与导体长度成正比A. 电势能减小B. 电势能增加C. 电势增加D. 电势减小A. 电容器充电时，电场能转化为磁场能B. 电容器放电时，电场能转化为磁场能C. 电感器中的电流增大时，磁场能转化为电场能D. 电感器中的电流减小时，磁场能转化为电场能A. 电磁波在真空中传播速度为3×10^8 m/sB. 电磁波的传播方向与电场方向垂直C. 电磁波的传播方向与磁场方向垂直D. 电磁波的波长与频率成正比A. 匀速直线运动B. 匀速圆周运动C. 匀加速直线运动D. 匀加速圆周运动A. 洛伦兹力的方向垂直于带电粒子的速度方向B. 洛伦兹力的大小与带电粒子的速度成正比C. 洛伦兹力的大小与磁感应强度成正比D. 洛伦兹力的方向与磁场方向垂直8. 一个闭合线圈在磁场中转动，下列关于感应电动势的说法，正确的是：A. 感应电动势的大小与线圈面积成正比B. 感应电动势的大小与磁场强度成正比C. 感应电动势的大小与线圈转速成正比D. 感应电动势的方向与磁场方向平行A. 变化的电场会产生磁场B. 变化的磁场会产生电场C. 静止的电荷会产生磁场D. 静止的磁场会产生电场A. 电场强度与磁场强度成正比B. 电场强度与磁场强度成反比C. 电场强度与电磁波频率成正比D. 电场强度与电磁波波长成正比二、判断题：1. 带电粒子在电场中一定受到电场力的作用。

（）2. 电磁波在传播过程中，电场方向、磁场方向和传播方向三者相互垂直。

（）3. 在LC振荡电路中，电容器充电完毕时，电场能最大，磁场能为零。

高一物理电磁学试题答案及解析1.一个带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如图虚线abc所示，图中实线表示电场的等势面，下列判断错误的是：（）A粒子在a→b→c的过程中，电场力始终做正功；B粒子在a→b→c的过程中，一直受静电引力作用；C粒子在a→b→c的过程中，加速度先增大后减小D粒子在a→b→c的过程中，ab段逆着电场线，bc段顺着电场线。

【答案】AD【解析】分析：电荷受到的合力指向轨迹的内侧，根据轨迹弯曲方向判断出粒子与固定在O点的电荷是异种电荷，它们之间存在引力，根据力与速度的夹角分析做功的正负．解答：解：A、粒子在a→b过程，电场力做功正功，b→c的过程电场力做负功．故A错误．B、根据轨迹弯曲方向判断出，粒子在a→b→c的过程中，一直受静电引力作用．故B正确，C根据点电荷产生的电场的特点，粒子在a→b→c的过程中，加速度先增大后减小，C正确．D、粒子在a→b→c的过程中，轨迹与电场线不在同一直线上，故D错误．本题选错误的，故选AD2.电场中有一点P，下列说法中正确的有（）A．若放在P点的电荷的电量减半，则P点的场强减半B．若P点没有检验电荷，则P点场强为零C．P点的场强越大，则同一电荷在P点受到的电场力越大D．P点的场强方向为放在该点的电荷的受力方向【答案】C【解析】电场中某点的电场强度只与电场本身有关，与检验电荷有无以及检验电荷的电量无关，选项AB错误；根据F=Eq可知，P点的场强越大，则同一电荷在P点受到的电场力越大，选项C正确；P点的场强方向为放在该点的正电荷的受力方向，选项D错误；故选C.【考点】电场强度.3.如图所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q的小球P，带电量分别为-q和+2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是（）A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零【答案】BD【解析】由电荷间的相互作用规律可知，P对M有吸引力，对N有排斥了，故P、M和N在同一直线上，选项B正确；MN之间的距离无法比较，选项A错误；在P产生的电场中，M处的电势高于N点，选项C错误；因MN及细杆系统处于平衡状态，故所受的合外力等于零，选项D正确；故选BD.【考点】电势；电荷间的相互作用。

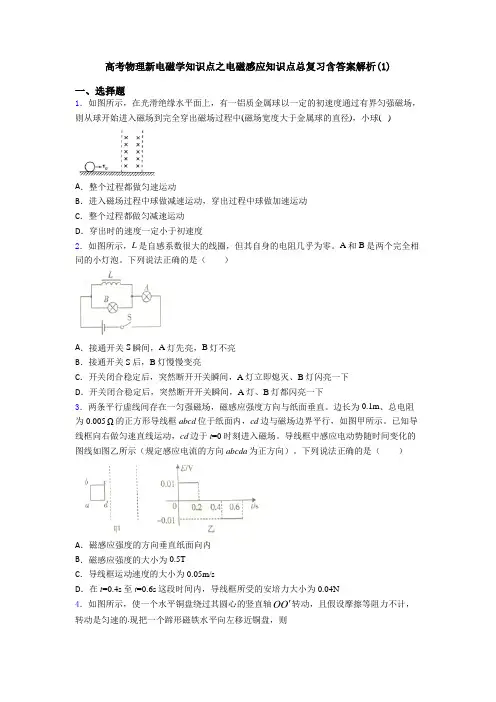

高考物理新电磁学知识点之电磁感应知识点总复习含答案解析(1)一、选择题1．如图所示，在光滑绝缘水平面上，有一铝质金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球( )A．整个过程都做匀速运动B．进入磁场过程中球做减速运动，穿出过程中球做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下3．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。

下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N4．如图所示，使一个水平铜盘绕过其圆心的竖直轴OO 转动，且假设摩擦等阻力不计，转动是匀速的.现把一个蹄形磁铁水平向左移近铜盘，则A ．铜盘转动将变快B ．铜盘转动将变慢C ．铜盘仍以原来的转速转动D ．因磁极方向未知，无法确定5．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．6．如图所示，两块水平放置的金属板间距离为d ，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场B 中。

高中物理第十三章电磁感应与电磁波初步基础知识点归纳总结单选题1、管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。

焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化，将其焊接。

焊接过程中所利用的电磁学规律的发现者为（）A．牛顿B．库仑C．洛伦兹D．法拉第答案：D由题意可知圆管为金属导体，导体内部自成闭合回路，且有电阻，当周围的线圈中产生出交变磁场时，就会在导体内部感应出电流，电流通过电阻要发热。

该过程利用的原理是电磁感应现象，其发现者为法拉第，故D正确，ABC错误。

故选D。

2、如图所示，O处有一通电直导线，其中的电流方向垂直于纸面向里，图形abcd为以O点为同心圆的两段圆弧a和c与两个半径b和d构成的扇形，则以下说法中正确的是（）A．该通电直导线所产生的磁场方向如图中的b或d所示，且离O点越远，磁场越强B．该通电直导线所产生的磁场方向如图中的b或d所示，且离O点越远，磁场越弱C．该通电直导线所产生的磁场方向如图中的a或c所示，且离O点越远，磁场越强D．该通电直导线所产生的磁场方向如图中的a或c所示，且离O点越远，磁场越弱答案：D由安培定则可知，通电直导线周围磁场的磁感线是以通电导线为圆心的一系列同心圆，方向是图中a或c箭头所示，且离通电直导线越远，磁场越弱。

故选D。

3、5G是“第五代移动通信技术”的简称，其最显著的特征之一是具有超高速的数据传输速率。

5G信号一般采用3.3×109~6×109 Hz频段的无线电波，而现行第四代移动通信技术4G的频段范围是1.88×109~2.64×109 Hz，则（）A．5G信号相比于4G信号更不容易绕过障碍物，所以5G通信需要搭建更密集的基站B．5G信号比4G信号所用的无线电波在真空中传播得更快C．空间中的5G信号和4G信号相遇会产生干涉现象D．5G信号是横波，4G信号是纵波答案：AA．5G信号的频率更高，则波长小，故5G信号更不容易发生明显的衍射现象，因此5G信号相比于4G信号更不容易绕过障碍物，所以5G通信需要搭建更密集的基站，故A正确；B．任何电磁波在真空中的传播速度均为光速，故传播速度相同，故B错误；C．5G信号和4G信号的频率不一样，不能发生干涉现象，故C错误；D．电磁波为横波，可以发生偏振现象，故D错误。

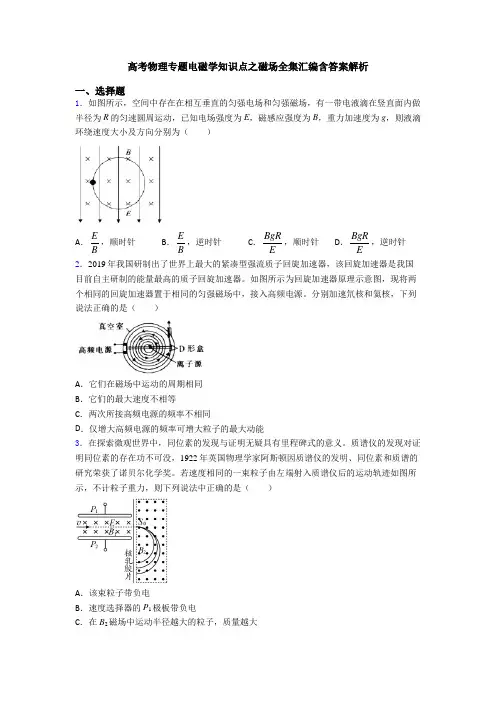

高考物理专题电磁学知识点之磁场全集汇编含答案解析一、选择题1．如图所示，空间中存在在相互垂直的匀强电场和匀强磁场，有一带电液滴在竖直面内做半径为R的匀速圆周运动，已知电场强度为E，磁感应强度为B，重力加速度为g，则液滴环绕速度大小及方向分别为（）A．EB，顺时针B．EB，逆时针C．BgRE，顺时针D．BgRE，逆时针2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。

如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。

分别加速氘核和氦核，下列说法正确的是（）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能3．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l5．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大6．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行7．教师在课堂上做了两个小实验，让小明同学印象深刻。

高考物理电磁学大题练习20题Word版含答案及解析方向与图示一致。

金属棒的质量为m，棒的左端与导轨相接，右端自由。

设金属棒在磁场中的电势能为0.1)当磁场的磁感应强度为B1时，金属棒在匀强磁场区域内做匀速直线运动，求金属棒的速度和通过电阻的电流强度。

2)当磁场的磁感应强度随时间变化时，金属棒受到感生电动势的作用，求金属棒的最大速度和通过电阻的最大电流强度。

答案】(1) v=B1d/2m。

I=B1d2rR/(rL+dR) (2) vmaxBmaxd/2m。

ImaxBmaxd2rR/(rL+dR)解析】详解】(1)由洛伦兹力可知，金属棒在匀强磁场区域内受到向左的洛伦兹力，大小为F=B1IL，方向向左，又因为金属棒在匀强磁场区域内做匀速直线运动，所以受到的阻力大小为F1Fr，方向向右，所以有：B1IL=Fr解得：v=B1d/2m通过电阻的电流强度为：I=B1d2rR/(rL+dR)2)当磁场的磁感应强度随时间变化时，金属棒受到感生电动势的作用，其大小为：e=BLv所以金属棒所受的合力为：F=BLv-Fr当合力最大时，金属棒的速度最大，即：BLvmaxFr=0解得：vmaxBmaxd/2m通过电阻的电流强度为：ImaxBmaxd2rR/(rL+dR)题目一：金属棒在电动机作用下的运动一根金属棒在电动机的水平恒定牵引力作用下，从静止开始向右运动，经过一段时间后以匀速向右运动。

金属棒始终与导轨相互垂直并接触良好。

问题如下：1) 在运动开始到匀速运动之间的时间内，电阻R产生的焦耳热；2) 在匀速运动时刻，流过电阻R的电流方向、大小和电动机的输出功率。

解析：1) 运动开始到匀速运动之间的时间内，金属棒受到电动机的牵引力向右运动，电阻R中会产生电流。

根据欧姆定律和焦耳定律，可以得到电阻R产生的焦耳热为：$Q=I^2Rt$，其中I为电流强度，t为时间。

因此，我们需要求出这段时间内的电流强度。

根据电动机的牵引力和电阻R的阻值，可以得到电路中的总电动势为$E=FL$，其中F为电动机的牵引力，L为金属棒的长度。

高中物理电磁学常考题总结（带答案解析）姓名：__________ 班级：__________考号：__________*注意事项：1、填写答题卡的内容用2B铅笔填写2、提前xx分钟收取答题卡一、综合题（共60题；共0分）1.如图所示，厚度不计的圆环套在粗细均匀、长度为0.8m的圆柱顶端。

圆环可在园柱上滑动，同时从静止释放，经0.4s圆柱与地相碰，圆柱与地相碰后速度瞬间变为0，且不会倾倒。

（1）求静止释放瞬间，圆柱下端离地的高度（2）若最终圆环离地的距离为0.6m，则圆环与圆柱间的滞动摩擦力是圆环重力的几倍？（3）若圆环速度减为0时，恰好到达地面，则从静止释放时圆环离地的高度为多少？2.如图所示，ABCD是游乐场中的滑道，它位于竖直平面内，由两个半径分别为R1＝10m和R2＝2m的1/4光滑田弧，以及长L＝10m、动摩擦因数＝0.1的水平滑连组成，所有滑道平滑连接，D点恰好在水面上。

游客（可视为质点）可由AB弧的任意位置从静止开始下滑，游客的质量为m＝50kg。

（1）若到达AB弧的末端时速度为5m/s，此时游客对滑道的压力多大？（2）若要保证游客能滑入水中，开始下滑点与B点间网弧所对应的圆心角要足什么条件。

（可用三角函数表示）（3）若游客在C点脱离滑道，求其落水点到D点的距离范围。

3.如图1所示是某质谱仪的模型简化图，P点为质子源，初速度不计的质子经电压加速后从O点垂直磁场边界射入，在边界OS的上方有足够大的垂直纸面的匀强磁场区域，B＝0.2T。

a、b间放有一个宽度为L ab ＝0.1cm的粒子接收器S，oa长度为2m。

质子的比荷，质子经电场、磁场后正好打在接收器上。

（1）磁场的方向是垂直纸面向里还是向外？（2）质子进入磁场的角度范围如图2所示，向左向右最大偏角，所有的质子要打在接收板上，求加速电压的范围（结果保留三位有效数字，取cos80＝0.99, ）。

（3）将质子源P换成气态的碳I2与碳14原子单体，气体在P点电离后均帯一个单位正电（初速度不计），碳12的比荷C／kg，碳14的比荷保持磁感应强度不变，从O 点入射的角度范围不变，加速电压可以在足够大的范围内改变。

高考物理电磁学知识点之磁场解析含答案(7)一、选择题1．在绝缘水平面上方均匀分布着方向与水平向右成60︒斜向上的匀强磁场，一通有如图所示的恒定电流I的金属方棒，在安培力作用下水平向右做匀速直线运动。

已知棒与水平面间的动摩擦因数3μ=。

若磁场方向由图示方向开始沿逆时针缓慢转动至竖直向上的过程中，棒始终保持匀速直线运动，设此过程中磁场方向与水平向右的夹角为θ，则关于磁场的磁感应强度的大小B与θ的变化关系图象可能正确的是（）A．B．C．D．2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。

如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。

分别加速氘核和氦核，下列说法正确的是（）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能3．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60︒角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t 2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则( )A ．ω1∶ω2＝1∶1B ．ω1∶ω2＝2∶1C ．t 1∶t 2＝1∶1D ．t 1∶t 2＝2∶14．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

已知重力加速度为g ，则导线框的质量为A ．2123F F g +B ．212 3F F g -C ．21F F g -D ．21 F F g+ 5．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

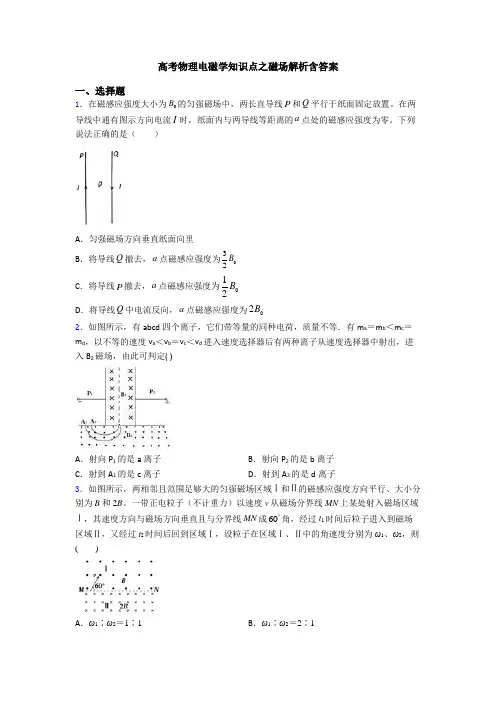

高考物理电磁学知识点之磁场解析含答案一、选择题1．在磁感应强度大小为0B 的匀强磁场中，两长直导线P 和Q 平行于纸面固定放置。

在两导线中通有图示方向电流I 时，纸面内与两导线等距离的a 点处的磁感应强度为零。

下列说法正确的是（ ）A ．匀强磁场方向垂直纸面向里B ．将导线Q 撤去，a 点磁感应强度为032BC ．将导线P 撤去，a 点磁感应强度为012B D ．将导线Q 中电流反向，a 点磁感应强度为02B2．如图所示，有abcd 四个离子，它们带等量的同种电荷，质量不等．有m a ＝m b ＜m c ＝m d ，以不等的速度v a ＜v b ＝v c ＜v d 进入速度选择器后有两种离子从速度选择器中射出，进入B 2磁场，由此可判定( )A ．射向P 1的是a 离子B ．射向P 2的是b 离子C ．射到A 1的是c 离子D ．射到A 2的是d 离子3．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B 和2B 。

一带正电粒子（不计重力）以速度v 从磁场分界线MN 上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN 成60 角，经过t 1时间后粒子进入到磁场区域Ⅱ，又经过t 2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则( )A ．ω1∶ω2＝1∶1B ．ω1∶ω2＝2∶1C ．t 1∶t 2＝1∶1D ．t 1∶t 2＝2∶14．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

已知重力加速度为g ，则导线框的质量为A ．2123F F g +B ．212 3F F g -C ．21F F g -D ．21 F F g+ 5．如图所示，虚线为两磁场的边界，左侧磁场垂直纸面向里，右侧磁场垂直纸面向外，磁感应强度大小均为B 。

高中物理电磁感应现象习题知识归纳总结及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，质量为4m 的物块与边长为L 、质量为m 、阻值为R 的正方形金属线圈abcd 由绕过轻质光滑定滑轮的绝缘细线相连，已知细线与斜面平行，物块放在光滑且足够长的固定斜面上，斜面倾角为300。

垂直纸面向里的匀强磁场的磁感应强度为B ，磁场上下边缘的高度为L ，上边界距离滑轮足够远，线圈ab 边距离磁场下边界的距离也为L 。

现将物块由静止释放，已知线圈cd 边出磁场前线圈已经做匀速直线运动，不计空气阻力，重力加速度为g ，求：（1）线圈刚进入磁场时ab 两点的电势差大小 （2）线圈通过磁场的过程中产生的热量【答案】（1）3245ab U BL gL =；（2）32244532m g R Q mgL B L =-【解析】 【详解】（1）从开始运动到ab 边刚进入磁场，根据机械能守恒定律可得214sin 30(4)2mgL mgL m m v =++，25v gL =应电动势E BLv =，此时ab 边相当于是电源，感应电流的方向为badcb ，a 为正极，b 为负极，所以ab 的电势差等于电路的路端电压，可得332445ab U E gL == （2）线圈cd 边出磁场前线圈已经做匀速直线运动，所以线圈和物块均合外力为0，可得绳子的拉力为2mg ，线圈受的安培力为mg ，所以线圈匀速的速度满足22mB L v mg R=，从ab 边刚进入磁场到cd 边刚离开磁场，根据能量守恒定律可知2143sin 3(4)2m mg L mgL m m v Q θ=+++，32244532m g R Q mgL B L =-2．如图，POQ 是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖直轴线对称，OP ＝OQ ＝L .整个装置处在垂直导轨平面向里的足够大的匀强磁场中，磁感应强度随时间变化规律为B ＝B 0－kt (其中k 为大于0的常数)．一质量为m 、长为L 、电阻为R 、粗细均匀的导体棒锁定于OP 、OQ 的中点a 、b 位置．当磁感应强度变为12B 0后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v .导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g .求导体棒： (1)解除锁定前回路中电流的大小及方向； (2)滑到导轨末端时的加速度大小； (3)运动过程中产生的焦耳热．【答案】⑴23kL ，顺时针方向或b→a ；⑵g －2204B L v mR ；⑶【解析】 【分析】 【详解】⑴导体棒被锁定前，闭合回路的面积不变，B t∆∆＝k 由法拉第电磁感应定律知：E ＝t Φ∆∆＝B S t ∆∆＝23kL 由闭合电路欧姆定律知：I ＝E R 总＝23kL由楞次定律知，感应电流的方向：顺时针方向或b→a ⑵导体棒刚离开导轨时受力如图所示根据法拉第电磁感应定律有：E ＝012B Lv 根据闭合电路欧姆定律知：I ＝E R根据安培力公式有：F ＝012ILB 解得：F ＝012ILB 由牛顿第二定律知：mg －F ＝ma解得：a ＝g －2204B L vR⑶由能量守恒知：mgh ＝212mv ＋Q 由几何关系有：h ＝3L 解得：Q ＝34mgL －212mv3．如图所示，MN 、PQ 为足够长的平行金属导轨．间距L=0.50m ，导轨平面与水平面间夹角θ=37°，N 、Q 间连接一个电阻R=5.0Ω，匀强磁场垂直于导轨平面向上，磁感应强度B=1.0T ．将一根质量m=0.05kg 的金属棒放在导轨的ab 位置，金属棒及导轨的电阻不计．现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与导轨垂直，且与导轨接触良好．已知金属棒与导轨间的动摩擦因数0.50μ=，当金属棒滑至cd 处时，其速度大小开始保持不变，位置cd 与ab 之间的距离 2.0m s =．已知210m/s g =， sin370.60︒=，cos370.80︒=．求：（1）金属棒沿导轨开始下滑时的加速度大小； （2）金属棒达到cd 处的速度大小；（3）金属棒由位置ab 运动到cd 的过程中，电阻R 产生的热量． 【答案】（1）22.0/a m s = （2） 2.0/v m s = （3）0.10Q J = 【解析】 【分析】根据牛顿第二定律求加速度，根据平衡条件求金属棒速度大小，由能量守恒求电阻R 上产生的热量； 【详解】（1）设金属杆的加速度大小a ，则sin cos mg mg ma θμθ-= 解得22.0m/s a =（2）设金属棒达到cd 位置时速度大小为V ，电流为I ，金属棒受力平衡，有sin cos mg BIL mg θμθ=+BLvI R=解得： 2.0m/s V =．（3）设金属棒从ab 运动到cd 的过程中，电阻R 上产生的热量为Q ，由能量守恒，有21sin cos 2mgs mv mgs Q θμθ⋅=+⋅+ 解得：0.10J Q =4．如图(a)所示，平行长直金属导轨水平放置，间距L ＝0.4 m ．导轨右端接有阻值R ＝1 Ω的电阻，导体棒垂直放置在导轨上，且接触良好．导体棒及导轨的电阻均不计，导轨间正方形区域abcd 内有方向竖直向下的匀强磁场，bd 连线与导轨垂直，长度也为L .从0时刻开始，磁感应强度B 的大小随时间t 变化，规律如图(b)所示；同一时刻，棒从导轨左端开始向右匀速运动，1 s 后刚好进入磁场．若使棒在导轨上始终以速度v ＝1 m/s 做直线运动，求：(1)棒进入磁场前，回路中的电动势E 大小；(2)棒在运动过程中受到的最大安培力F ，以及棒通过三角形abd 区域时电流I 与时间t 的关系式．【答案】(1)0.04 V ； (2)0.04 N ， I ＝22Bv tR；【解析】 【分析】 【详解】⑴在棒进入磁场前，由于正方形区域abcd 内磁场磁感应强度B 的变化，使回路中产生感应电动势和感应电流，根据法拉第电磁感应定律可知，在棒进入磁场前回路中的电动势为E ＝＝0.04V⑵当棒进入磁场时，磁场磁感应强度B ＝0.5T 恒定不变，此时由于导体棒做切割磁感线运动，使回路中产生感应电动势和感应电流，根据法拉第电磁感应定律可知，回路中的电动势为：e ＝Blv ，当棒与bd 重合时，切割有效长度l ＝L ，达到最大，即感应电动势也达到最大e m ＝BLv ＝0.2V ＞E ＝0.04V根据闭合电路欧姆定律可知，回路中的感应电流最大为：i m ＝＝0.2A根据安培力大小计算公式可知，棒在运动过程中受到的最大安培力为：F m ＝i m LB ＝0.04N 在棒通过三角形abd 区域时，切割有效长度l ＝2v （t －1）（其中，1s≤t≤＋1s ） 综合上述分析可知，回路中的感应电流为：i ＝＝（其中，1s≤t≤＋1s ）即：i ＝t －1（其中，1s≤t≤1.2s ） 【点睛】注意区分感生电动势与动生电动势的不同计算方法，充分理解B-t 图象的含义．5．如图所示，“＜”型光滑长轨道固定在水平面内，电阻不计．轨道中间存在垂直水平面向下的匀强磁场，磁感应强度B ．一根质量m 、单位长度电阻R 0的金属杆，与轨道成45°位置放置在轨道上，从静止起在水平拉力作用下从轨道的左端O 点出发，向右做加速度大小为a 的匀加速直线运动，经过位移L ．求： (1)金属杆前进L 过程中的平均感应电动势．(2)已知金属杆前进L 过程中水平拉力做功W ．若改变水平拉力的大小，以4a 大小的加速度重复上述前进L 的过程，水平拉力做功多少？(3)若改用水平恒力F 由静止起从轨道的左端O 点拉动金属杆，到金属杆速度达到最大值v m 时产生热量．（F 与v m 为已知量）(4)试分析(3)问中，当金属杆速度达到最大后，是维持最大速度匀速直线运动还是做减速运动？【答案】(1)22aBL LW +2maL (3)2202122-m m F R mv B v (4)当金属杆速度达到最大后，将做减速运动 【解析】 【详解】(1)由位移﹣速度公式得2aL =v 2﹣0所以前进L 时的速度为v 2aL前进L 过程需时t =2=vaLa 由法拉第电磁感应定律有：tE ∆Φ=∆ =212222B L LB S a BL t L aL ⨯⨯⨯∆==∆(2)以加速度a 前进L 过程，合外力做功W +W 安=maL所以W 安=maL ﹣W以加速度4a 前进L 时速度为'=v =2v合外力做功W F ′+W 安′=4maL由22A B L vF BIL R==可知，位移相同时：F A ′=2F A则前进L 过程W 安′=2W 安所以W F ′=4maL ﹣2W 安=2W +2maL(3)设金属杆在水平恒力作用下前进d 时F A =F ，达到最大速度，由几何关系可知，接入电路的杆的有效长度为2d ，则220(2)2⨯===⨯mA B d v F BIl F R d所以d=22mFR B v 由动能定理有212-=m Fd Q mv 所以：Q =Fd ﹣222021122=2-m m m F R mv mv B v (4)根据安培力表达式，假设维持匀速，速度不变而位移增大，安培力增大，则加速度一定会为负值，与匀速运动的假设矛盾，所以做减速运动。

高考物理新电磁学知识点之电磁感应知识点总复习含答案解析一、选择题1．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）A．B．C．D．2．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。

闭合开关K，一段时间后电路中的电流稳定，下列说法正确的是（）A．P灯不亮，Q灯亮B．P灯与Q灯亮度相同C．断开开关K时，P立即熄灭，Q慢慢熄灭D．断开开关K时，P突然变亮且保持亮度不变，Q立即熄灭3．如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其电阻忽略不计。

下列说法正确的是A．S闭合瞬间，A先亮B．S闭合瞬间，A、B同时亮C．S断开瞬间，A闪亮一下，然后逐渐熄灭D．S断开瞬间，B逐渐熄灭4．如图所示，L1和L2为直流电阻可忽略的电感线圈。

A1、A2和A3分别为三个相同的小灯泡。

下列说法正确的是（）A．图甲中，闭合S1瞬间和断开S1瞬间，通过A1的电流方向不同B．图甲中，闭合S1，随着电路稳定后，A1会再次亮起C．图乙中，断开S2瞬间，灯A3立刻熄灭D．图乙中，断开S2瞬间，灯A2立刻熄灭5．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

当磁感应强度均匀增加时，不考虑线圈a、b之间的影响，下列说法正确的是（）A．线圈a、b中感应电动势之比为E1∶E2＝1∶2B．线圈a、b中的感应电流之比为I1∶I2＝1∶2C．相同时间内，线圈a、b中产生的焦耳热之比Q1∶Q2＝1∶4D．相同时间内，通过线圈a、b某截面的电荷量之比q1∶q2＝1∶46．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

高三物理电磁学试题答案及解析1.如图甲所示，空间存在一有界匀强磁场，磁场的左边界如虚线所示，虚线右侧范围足够大，磁场方向竖直向下．在光滑绝缘水平面内有一长方形金属线框，线框质量m=0.1kg，在水平向右的外力F作用下，以初速度v=1m/s一直做匀加速直线运动，外力F大小随时间t变化的图线如图乙所示．以线框右边刚进入磁场时开始计时，求：（1）线框cd边刚进入磁场时速度v的大小；=0.27J，则在此过程中线框产生的焦耳热Q为多少？（2）若线框进入磁场过程中F做功为WF【答案】（1）2m/s （2）0.12J【解析】（1）当后，对线框：解得：又解得：（2）根据功能关系得：解得：【考点】功能关系；牛顿定律的应用.2.如图所示，在xoy平面第一象限里有竖直向下的匀强电场，电场强度为E。

第二象限里有垂直于纸面向外的匀强磁场，磁感应强度为B。

在x轴上-a处，质量为m、电荷量为e的质子以大小不同的速度射入磁场，射入时速度与x轴负方向夹角为。

不计空气阻力，重力加速度为g。

求：（1）在-x轴上有质子到达的坐标范围；（2）垂直于y轴进入电场的质子，在电场中运动的时间；（3）在磁场中经过圆心角为2的一段圆弧后进入电场的质子，到达x轴的动能。

【答案】（1）（2）（3）【解析】（1）设-x轴的第一个坐标点为x1（2）质子垂直进入电场时距x轴的距离：（3）在磁场中运动情景如图所示。

由牛顿定律可知：由动能定理:【考点】带电粒子在磁场中的运动；动能定理.3.如图在xoy坐标系第Ⅰ象限，磁场方向垂直xoy平面向里，磁感应强度大小为B=1.0T；电场方向水平向右，电场强度大小为E=N/C．一个质量m=2.0×10﹣7kg，电荷量q=2.0×10﹣6C的带射入第Ⅰ象限，恰好在xoy平面中做匀速直线运动．0.10s后改正电粒子从x轴上P点以速度v变电场强度大小和方向，带电粒子在xoy平面内做匀速圆周运动，取g=10m/s2．求：大小和方向；（1）带电粒子在xoy平面内做匀速直线运动的速度v（2）带电粒子在xoy平面内做匀速圆周运动时电场强度E′的大小和方向；（3）若匀速圆周运动时恰好未离开第Ⅰ象限，x轴上入射P点应满足何条件？【答案】（1）2m/s，方向斜向上与x轴正半轴夹角为60°；（2）1N/C，方向竖直向上．（3）0.27m【解析】（1）如图粒子在复合场中做匀速直线运动，设速度v与x轴夹角为θ，依题意得：解得所以：θ=60°即速度v大小2m/s，方向斜向上与x轴正半轴夹角为60°（2）带电粒子在xOy平面内做匀速圆周运动时，电场力F电必须与重力平衡，洛伦兹力提供向心力：解得E′=1N/C，方向竖直向上．（3）如图带电粒子匀速圆周运动恰好未离开第1象限，圆弧左边与y轴相切N点；PQ匀速直线运动，PQ=vt="0.2" m洛伦兹力提供向心力：，得R=0.2m由几何知识得：OP=R+Rsin60°－PQcos60°OP==0.27m故：x轴上入射P点离O点距离至少为0.27m【考点】带电粒子在复合场中的运动;4.图中L为自感系数足够大的理想电感，C是电容量足够大的理想电容，R1、R2是阻值大小合适的相同电阻，G1、G2是两个零刻度在中央的相同的灵敏电流表，且电流从哪一侧接线柱流入指针即向哪一侧偏转，E是可以不计内阻的直流电源．针对该电路下列判断正确的是( )A．电键S闭合的瞬间，仅电流计G1发生明显地偏转B．电键S闭合的瞬间，两电流计将同时发生明显的偏转C．电路工作稳定后，两电流计均有明显不为零的恒定示数D．电路工作稳定后再断开电键S，此后的短时间内，G1的指针将向右偏转，G2的指针将向左偏转【答案】BD【解析】电路接通瞬间，由于自感系数足够大，所以有电流通过R1，直流电不能通过电容器，则有电流通过R2，所以电键S闭合的瞬间，两电流计将同时发生明显的偏转，故A错误，B正确；L为理想电感，电路温度后，R1被短路，则没有电流通过，示数为零，故C错误；电路工作稳定后再断开电键S，此后的短时间内，电容器放电，电流从右端通过R1，从左端通过R2，则G1的指针将向右偏转，G2的指针将向左偏转，故D正确．故选BD.【考点】自感现象.【名师】此题考查自感以及电容器问题；解决本题的关键知道电感器对电流的变化有阻碍作用：当电流增大时，会阻碍电流的增大，当电流减小时，会阻碍其减小，而电阻没有此特点，当K断开电阻、电容构成一回路，电容器可以储存电荷。

高中物理电磁感应现象压轴题知识归纳总结含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图，在地面上方空间存在着两个水平方向的匀强磁场，磁场的理想边界ef 、gh 、pq 水平，磁感应强度大小均为B ，区域I 的磁场方向垂直纸面向里，区域Ⅱ的磁场方向向外，两个磁场的高度均为L ；将一个质量为m ，电阻为R ，对角线长为2L 的正方形金属线圈从图示位置由静止释放(线圈的d 点与磁场上边界f 等高，线圈平面与磁场垂直)，下落过程中对角线ac 始终保持水平，当对角线ac 刚到达cf 时，线圈恰好受力平衡；当对角线ac 到达h 时，线圈又恰好受力平衡(重力加速度为g ).求：(1)当线圈的对角线ac 刚到达gf 时的速度大小；(2)从线圈释放开始到对角线ac 到达gh 边界时，感应电流在线圈中产生的热量为多少?【答案】(1)1224mgR v B L = (2)322442512m g R Q mgL B L=- 【解析】 【详解】(1)设当线圈的对角线ac 刚到达ef 时线圈的速度为1v ，则此时感应电动势为：112E B Lv =⨯感应电流：11E I R=由力的平衡得：12BI L mg ⨯= 解以上各式得：1224mgRv B L =(2)设当线圈的对角线ac 刚到达ef 时线圈的速度为2v ，则此时感应电动势2222E B Lv =⨯感应电流：22E I R=由力的平衡得：222BI L mg ⨯= 解以上各式得：22216mgRv B L =设感应电流在线圈中产生的热量为Q ,由能量守恒定律得：22122mg L Q mv ⨯-=解以上各式得：322442512m g R Q mgL B L=-3．某同学在学习电磁感应后，认为电磁阻尼能够承担电梯减速时大部分制动的负荷，从而减小传统制动器的磨损．如图所示，是该同学设计的电磁阻尼制动器的原理图．电梯箱与配重质量都为M ，通过高强度绳子套在半径1r 的承重转盘上，且绳子与转盘之间不打滑．承重转盘通过固定转轴与制动转盘相连．制动转盘上固定了半径为2r 和3r 的内外两个金属圈，金属圈内阻不计．两金属圈之间用三根互成120︒的辐向导体棒连接，每根导体棒电阻均为R ．制动转盘放置在一对励磁线圈之间，励磁线圈产生垂直于制动转盘的匀强磁场（磁感应强度为B ），磁场区域限制在120︒辐向角内，如图阴影区所示．若电梯箱内放置质量为m 的货物一起以速度v 竖直上升，电梯箱离终点（图中未画出）高度为h 时关闭动力系统，仅开启电磁制动，一段时间后，电梯箱恰好到达终点．(1)若在开启电磁制动瞬间，三根金属棒的位置刚好在图所示位置，则此时制动转盘上的电动势E 为多少？此时a 与b 之间的电势差有多大？(2)若忽略转盘的质量，且不计其它阻力影响，则在上述制动过程中，制动转盘产生的热量是多少？(3)若要提高制动的效果，试对上述设计做出二处改进．【答案】(1)22321()2Bv r r E r -=,22321()6Bv r r U r -= (2)21()2Q M m v mgh =+-(3) 若要提高制动的效果，可对上述设计做出改进：增加外金属圈的半径r 3或减小内金属圈的半径r 2 【解析】【分析】 【详解】(1)在开启电磁制动瞬间，承重转盘的线速度为v ，所以，角速度1v r ω=所以，制动转盘的角速度1vr ω=，三根金属棒的位置刚好在图2所示位置，则fe 切割磁感线产生电动势22321()2Bv r r B S E t t r -∆Φ⋅∆===∆∆所以干路中的电流223E EI R R R R R==++ 那么此时a 与b 之间的电势差即为路端电压22321()6Bv r r U E IR r -=-=(2)电梯箱与配重用绳子连接，速度相同；由能量守恒可得21(2)()2m M v m M gh Mgh Q +=+-+ 解得：21()2Q M m v mgh =+- (3)若要提高制动的效果，那么在相同速度下，要使h 减小，则要使制动转盘产生的热量增加，即在相同速度下电功率增大，，速度为v 时的电功率222223221()362B v r r E P Rr R-== 所以，若要提高制动的效果，可增加外金属圈的半径r 3或减小内金属圈的半径r 2或减小金属棒的电阻或减小承重盘的半径r 1．4．如图，POQ 是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖直轴线对称，OP ＝OQ ＝L .整个装置处在垂直导轨平面向里的足够大的匀强磁场中，磁感应强度随时间变化规律为B ＝B 0－kt (其中k 为大于0的常数)．一质量为m 、长为L 、电阻为R 、粗细均匀的导体棒锁定于OP 、OQ 的中点a 、b 位置．当磁感应强度变为12B 0后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v .导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g .求导体棒：(1)解除锁定前回路中电流的大小及方向； (2)滑到导轨末端时的加速度大小； (3)运动过程中产生的焦耳热．【答案】⑴238kL R，顺时针方向或b→a ；⑵g －2204B L v mR ；⑶【解析】 【分析】 【详解】⑴导体棒被锁定前，闭合回路的面积不变，B t∆∆＝k 由法拉第电磁感应定律知：E ＝t Φ∆∆＝BS t ∆∆＝2316kL 由闭合电路欧姆定律知：I ＝E R 总＝238kL R由楞次定律知，感应电流的方向：顺时针方向或b→a ⑵导体棒刚离开导轨时受力如图所示根据法拉第电磁感应定律有：E ＝012B Lv 根据闭合电路欧姆定律知：I ＝E R根据安培力公式有：F ＝012ILB 解得：F ＝012ILB 由牛顿第二定律知：mg －F ＝ma解得：a ＝g －2204B L vR⑶由能量守恒知：mgh ＝212mv ＋Q由几何关系有：h ＝34L 解得：Q ＝34mgL －212mv5．如图所示，将边长为a 、质量为m 、电阻为R 的正方形导线框竖直向上抛出，穿过宽度为b 、磁感应强度为B 的匀强磁场区域，磁场的方向垂直纸面向里，线框向上离开磁场时的速度刚好是进入磁场时速度的一半，线框离开磁场后继续上升一段高度，然后落下并匀速进入磁场．整个运动过程中始终存在着大小恒定的空气阻力f ，且线框不发生转动．求：(1)线框在下落阶段匀速进入磁场时的速度v 2； (2)线框在上升阶段刚离开磁场时的速度v 1； (3)线框在上升阶段通过磁场过程中产生的焦耳热Q . 【答案】(1)22mg fR B a - (2)()22122Rv mg f B a =-(3)()()()2224432mR Q mg f mg f a b B a⎡⎤=--++⎣⎦ 【解析】 【分析】(1)下落阶段匀速进入磁场说明线框所受力：重力、空气阻力及向上的安培力的合力为零.(2)对比线框离开磁场后继续上升一段高度（设为h ），然后下落相同高度h 到匀速进入磁场时两个阶段受力情况不同，合力做功不同，由动能定理：线框从离开磁场至上升到最高点的过程．(3)求解焦耳热Q ，需要特别注意的是线框向上穿过磁场是位移是a+b 而不是b ，这是易错的地方 【详解】(1)线框在下落阶段匀速进入磁场瞬间，由平衡知识有：222B a v mg f R=+解得：222()mg f Rv B a -=(2)线框从离开磁场至上升到最高点的过程，由动能定理：2110()02mg f h mv -+=- 线圈从最高点落至进入磁场瞬间：211()2mg f h mv -= 联立解得：221222()mg f Rv v mg f mg f B a+==-- (3)线框在向上通过磁场过程中，由能量守恒定律有：220111()()22Q mg f a b mv mv +++=- 而012v v =解得：222443[()]()()2mR Q mg f mg f a b B a=--++ 即线框在上升阶段通过磁场过程中产生的焦耳热为222443[()]()()2mR Q mg f mg f a b B a=--++ 【点睛】此类问题的关键是明确所研究物体运动各个阶段的受力情况，做功情况及能量转化情况，选择利用牛顿运动定律、动能定理或能的转化与守恒定律解决针对性的问题，由于过程分析不明而易出现错误.6．如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v ．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN 刚扫过金属杆时，杆中感应电流的大小I ； （2）MN 刚扫过金属杆时，杆的加速度大小a ； （3）PQ 刚要离开金属杆时，感应电流的功率P ．【答案】（1）0Bdv R ；（2）220B d v mR ；（3）2220()B d v v R-；【解析】 【分析】本题的关键在于导体切割磁感线产生电动势E =Blv ，切割的速度（v ）是导体与磁场的相对速度，分析这类问题，通常是先电后力，再功能．（1）根据电磁感应定律的公式可得知产生的电动势，结合闭合电路的欧姆定律，即可求得MN 刚扫过金属杆时，杆中感应电流的大小I ；（2）根据第一问求得的电流，利用安培力的公式，结合牛顿第二定律，即可求得MN 刚扫过金属杆时，杆的加速度大小a ；（3）首先要得知，PQ 刚要离开金属杆时，杆切割磁场的速度，即为两者的相对速度，然后结合感应电动势的公式以及功率的公式即可得知感应电流的功率P ． 【详解】（1）感应电动势 0E Bdv =感应电流E I R =解得0Bdv I R= （2）安培力 F BId = 牛顿第二定律 F ma =解得220B d v a mR=（3）金属杆切割磁感线的速度0=v v v '-，则感应电动势 0()E Bd v v =-电功率2E P R= 解得2220()B d v v P R -=【点睛】该题是一道较为综合的题，考查了电磁感应，闭合电路的欧姆定律以及电功电功率．对于法拉第电磁感应定律是非常重要的考点，经常入选高考物理压轴题，平时学习时要从以下几方面掌握． （1）切割速度v 的问题切割速度的大小决定了E 的大小；切割速度是由导体棒的初速度与加速度共同决定的．同时还要注意磁场和金属棒都运动的情况，切割速度为相对运动的速度；不难看出，考电磁感应的问题，十之八九会用到牛顿三大定律与直线运动的知识． （2）能量转化的问题电磁感应主要是将其他形式能量（机械能）转化为电能，可由于电能的不可保存性，很快又会想着其他形式能量（焦耳热等等）转化． （3）安培力做功的问题电磁感应中，安培力做的功全部转化为系统全部的热能，而且任意时刻安培力的功率等于系统中所有电阻的热功率． （4）动能定理的应用动能定理当然也能应用在电磁感应中，只不过同学们要明确研究对象，我们大多情况下是通过导体棒的．固定在轨道上的电阻，速度不会变化，显然没有用动能定理研究的必要．7．如图所示，两根电阻忽略不计、互相平行的光滑金属导轨竖直放置，相距L=1m ，在水平虚线间有与导轨所在平面垂直的匀强磁场，磁感应强度B=0.5T，磁场区域的高度d=1m，导体棒a的质量m a=0.2kg、电阻R a=1Ω；导体棒b的质量m b=0.1kg、电阻R b=1.5Ω．它们分别从图中M、N处同时由静止开始在导轨上无摩擦向下滑动，b匀速穿过磁场区域，且当b刚穿出磁场时a正好进入磁场，重力加速度g=10m/s2，不计a、b棒之间的相互作用，导体棒始终与导轨垂直且与导轨接触良好，求：（1）b棒穿过磁场区域过程中克服安培力所做的功；（2）a棒刚进入磁场时两端的电势差；（3）保持a棒以进入时的加速度做匀变速运动，对a棒施加的外力随时间的变化关系．【答案】（1）b棒穿过磁场区域过程中克服安培力所做的功为1J；（2）a棒刚进入磁场时两端的电势差为3.3V；（3）保持a棒以进入时的加速度做匀变速运动，对a棒施加的外力随时间的变化关系为F=0.45t﹣1.1．【解析】【分析】（1）b在磁场中匀速运动，其安培力等于重力，根据重力做功情况求出b棒克服安培力分别做的功．（2）b进入磁场做匀速直线运动，受重力和安培力平衡，根据平衡条件，结合闭合电路欧姆定律和切割产生感应电动势大小公式，求出b做匀速直线运动的速度大小．a、b都在磁场外运动时，速度总是相等，b棒进入磁场后，a棒继续加速运动而进入磁场，根据运动学速度时间公式求解出a进入磁场时的速度大小，由E=BLv求出a棒产生的感应电动势，即可求得a棒刚进入磁场时两端的电势差．（3）根据牛顿第二定律求出a棒刚进入磁场时的加速度，再根据牛顿第二定律求出保持a 棒以进入时的加速度做匀变速运动时外力与时间的关系式．【详解】（1）b棒穿过磁场做匀速运动，安培力等于重力，则有：BI1L=m b g，克服安培力做功为：W=BI1Ld=m b gd=0.1×10×1=1J（2）b棒在磁场中匀速运动的速度为v1，重力和安培力平衡，根据平衡条件，结合闭合电路欧姆定律得：=m b g,v b===10m/s，b棒在磁场中匀速运动的时间为t1，d=v b t1，t1===0.1s,a、b都在磁场外运动时，速度总是相等的，b棒进入磁场后，a棒继续加速t1时间而进入磁场，a棒进入磁场的速度为v a，v a=v b+gt1=10+10×0.1=11m/s.电动势为：E=BLv a=0.5×1×11=5.5V,a棒两端的电势差即为路端电压为：U===3.3V.（3）a棒刚进入磁场时的加速度为a，根据牛顿第二定律得：m a g﹣BI2L=m a a,a=g﹣=g﹣=10﹣=4.5m/s2，要保持加速度不变，加外力F，根据牛顿第二定律得：F+m a g﹣BIL=m a a得：F=t=×t=0.45t﹣1.1.8．如图所示，光滑绝缘水平面上放置一均匀导体制成的正方形线框abcd，线框质量为m,电阻为R,边长为L，有yi 方向竖直向下的有界磁场，磁场的磁感应强度为B,磁场区宽度大于L，左边界与ab边平行，线框水平向右拉力作用下垂直于边界线穿过磁场区．(1)若线框以速度v匀速穿过磁场区，求线框在离开磁场时七两点间的电势差；(2)若线框从静止开始以恒定的加速度a运动，经过h时间七边开始进入磁场，求cd边将要进入磁场时刻回路的电功率；(3)若线框速度v0进入磁场，且拉力的功率恒为P0，经过时间T，cd边进入磁场，此过程中回路产生的电热为Q，后来ab边刚穿出磁场时，线框速度也为v0,求线框穿过磁场所用的时间t.【答案】（1）（2）（3）【解析】【分析】【详解】（1）线框在离开磁场时，cd边产生的感应电动势 E=BLv回路中的电流则ab两点间的电势差 U=IR ab=BLv（2）t1时刻线框速度 v1=at1设cd边将要进入磁场时刻速度为v2，则v22-v12=2aL此时回路中电动势 E2=BLv2回路的电功率解得（3）设cd边进入磁场时的速度为v，线框从cd边进入到ab边离开磁场的时间为△t，则 P0T=（mv2−m v02）+QP0△t=m v02-mv2解得线框离开磁场时间还是T，所以线框穿过磁场总时间t=2T+△t=+T【点睛】本题电磁感应中电路问题，要熟练运用法拉第电磁感应定律切割式E=Blv，欧姆定律求出电压．要抓住线框运动过程的对称性，分析穿出磁场时线框的速度，运用能量守恒列式求时间．9．如图所示，两根间距为L的光滑金属导轨CMM′P′P、DNN′Q′Q固定放置，导轨MN左侧部分向上弯曲，右侧水平。

高考物理专题电磁学知识点之电磁感应分类汇编及答案解析一、选择题1．如图所示，在垂直纸面向里、范围足够大的匀强磁场中，放置一个金属圆环，圆环平面与磁场方向垂直，若要使圆环中产生如图中箭头所示方向的瞬时感应电流，下列方法可行的是A．使匀强磁场均匀增强B．使匀强磁场均匀减弱C．使圆环向左或向右平动D．使圆环向上或向下平动2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下3．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．5．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）A．金属棒MN两端的电压大小为2B rωB．金属棒MN中的电流大小为2 2B r R ωC．图示位置金属棒中电流方向为从N到MD．金属棒MN转动一周的过程中，其电流方向不变6．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

高考物理电磁学知识点之静电场知识点总复习有答案解析(6)一、选择题1．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，小球静止时细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带电量应为( )A．mgEB．3mgEC．2mgED．2mgE2．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度v从原处飞入，则带电小球（）A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央3．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)4．下列说法正确的是（）A．电场不是实物，因此不是物质B．元电荷就是电子C．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 5．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势6．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

高考物理电磁感应现象压轴题知识归纳总结含答案一、高中物理解题方法：电磁感应现象的两类情况1．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

电源电动势为E （不计内阻），导体棒ab 初始静止不动，导体棒 ab 在运动过程中始终与导轨垂直， 且接触良好。

已知导体棒的质量为m ，磁感应强度为B ，导轨间距为L ，导体棒及导轨电阻均不计，电阻R 已知。

闭合电键，导体棒在安培力的作用下开始运动，则： (1)导体棒的最终速度？(2)在整个过程中电源释放了多少电能？ (3)在导体棒运动过程中，电路中的电流是否等于ER，试判断并分析说明原因。

【答案】(1)E v BL =；(2) 2222mE B L；(3)见解析 【解析】 【分析】 【详解】(1) 闭合电键，导体棒在安培力的作用下开始运动做加速运动，导体棒运动后切割磁感线产生感应电流，使得通过导体棒的电流减小，安培力减小，加速度减小，当加速度为0时，速度达到最大值，之后做匀速运动，此时感应电动势与电源电动势相等。

设导体棒的最终速度v ，则有E BLv =解得Ev BL=(2)在整个过程中电源释放的电能转化为导体棒的动能，导体棒获得的动能为2222122k mE E mv B L ∆==所以在整个过程中电源释放的电能为2222mE B L(3)在导体棒运动过程中，闭合电键瞬间，电路中的电流等于ER，导体棒在安培力的作用下开始运动做加速运动。

之后导体棒运动后切割磁感线产生感应电流，使得通过导体棒的电流减小，当感应电动势与电源电动势相等时，电路中电流为0，因此在导体棒运动过程中，电路中的电流只有在闭合电键瞬间等于ER，之后逐渐减小到0。

2．如图所示，足够长且电阻忽略不计的两平行金属导轨固定在倾角为α=30°绝缘斜面上，导轨间距为l =0.5m 。

沿导轨方向建立x 轴，虚线EF 与坐标原点O 在一直线上，空间存在垂直导轨平面的磁场，磁感应强度分布为1()00.60.8()0T x B x T x -<⎧=⎨+≥⎩（取磁感应强度B垂直斜面向上为正）。

25.2014新课标2（19分）半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下，在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻（图中未画出）．直导体棒在水平外力作用下以速度ω绕O逆时针匀速转动、转动过程中始终与导轨保持良好接触，设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略，重力加速度大小为g．求：（1）通过电阻R的感应电流的方向和大小；（2）外力的功率．25.（19分）2013新课标1如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L。

导轨上端接有一平行板电容器，电容为C。

导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面。

在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触。

已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g。

忽略所有电阻。

让金属棒从导轨上端由静止开始下滑，求:(1)电容器极板上积累的电荷量与金属棒速度大小的关系；(2)金属棒的速度大小随时间变化的关系。

２４.（１４分）2013新课标2如图，匀强电场中有一半径为ｒ的光滑绝缘圆轨道，轨道平面与电场方向平行。

ａ、b为轨道直径的两端，该直径与电场方向平行。

一电荷为ｑ(q>０)的质点沿轨道内侧运动.经过a 点和b点时对轨道压力的大小分别为Nａ和Ｎｂ不计重力，求电场强度的大小Ｅ、质点经过a点和b点时的动能。

２４.（１４分）2013新课标2如图，匀强电场中有一半径为ｒ的光滑绝缘圆轨道，轨道平面与电场方向平行。

ａ、b为轨道直径的两端，该直径与电场方向平行。

一电荷为ｑ(q>０)的质点沿轨道内侧运动.经过a点和b点时对轨道压力的大小分别为Nａ和Ｎｂ不计重力，求电场强度的大小Ｅ、质点经过a点和b点时的动能。

高中物理《电磁学》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．下列哪种做法不属于防止静电的危害（）A．印染厂房中保持潮湿B．油罐车的尾部有一铁链拖在地上C．家用照明电线外面用一层绝缘胶皮保护D．在地毯中夹杂一些不锈钢丝纤维2．避雷针能起到避雷作用，其原理是（）A．尖端放电B．静电屏蔽C．摩擦起电 D．同种电荷相互排斥3．2022年的诺贝尔物理学奖同时授予给了法国物理学家阿兰•阿斯佩、美国物理学家约翰•克劳泽及奥地利物理学家安东•蔡林格，以表彰他们在“纠缠光子实验、验证违反贝尔不等式和开创量子信息科学”方面所做出的杰出贡献。

许多科学家相信量子科技将改变我们未来的生活，下列物理量为量子化的是（）A．一个物体带的电荷量B．一段导体的电阻C．电场中两点间的电势差D．一个可变电容器的电容4．关于电流，下列说法中正确的是()A．电流跟通过截面的电荷量成正比，跟所用时间成反比B．单位时间内通过导体截面的电量越多，导体中的电流越大C．电流是一个矢量，其方向就是正电荷定向移动的方向D．国际单位制中，其单位“安培”是导出单位5．转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示。

转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的，做圆周运动的向心加速度越大B．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动而被甩走C．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差D．若该同学使用的是金属笔杆，且考虑地磁场的影响，那么只有在竖直平面内旋转时，金属笔杆两端才会形成电势差6．关于电场力做功与电势差的关系，下列说法正确的是（）A．M、N两点间的电势差等于将单位电荷从M点移到N点电场力做的功B．不管是否存在其他力做功，电场力对电荷做多少正功，电荷的电势能就减少多少C．在两点间移动电荷电场力做功为零，则这两点一定在同一等势面上，且电荷一定在等势面上移动D．在两点间移动电荷，电场力做功的多少与零电势的选取有关7．图甲和乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈。

高考物理专题电磁学知识点之电磁感应全集汇编附答案解析一、选择题1．如图所示，一个边长为2L的等腰直角三角形ABC区域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L的正方形线框abcd，线框以水平速度v匀速通过整个匀强磁场区域，设电流逆时针方向为正。

则在线框通过磁场的过程中，线框中感应电流i随时间t变化的规律正确的是A．B．C．D．2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下3．如图所示，使一个水平铜盘绕过其圆心的竖直轴OO 转动，且假设摩擦等阻力不计，转动是匀速的.现把一个蹄形磁铁水平向左移近铜盘，则A．铜盘转动将变快B．铜盘转动将变慢C．铜盘仍以原来的转速转动D．因磁极方向未知，无法确定4．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。

线框b 点在O 位置时开始计时，则在2L t v=时间内，a 、b 两点的电势差U 随时间t 的变化图线为（ ）A ．B ．C ．D ．5．如图所示，两块水平放置的金属板间距离为d ，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场B 中。

两板间有一个质量为m 、电荷量为+q 的油滴恰好处于平衡状态，则线圈中的磁场B 的变化情况和磁通量变化率分别是（ ）A ．正在增强；tφ∆∆dmg q = B ．正在减弱；dmg t nq φ∆=∆ C ．正在减弱；dmg t qφ∆=∆ D ．正在增强；dmg t nqφ∆=∆ 6．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B 随时间t 的变化规律如图乙所示．用I 表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I -t 图像正确的是 ( )A ．B ．C ．D ．7．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v 0刷卡时，在线圈中产生感应电动势，其E －t 关系如图所示．如果只将刷卡速度改为02v ，线圈中的E －t 关系图可能是( )A ．B ．C ．D．8．如图甲所示，一根电阻R＝4 Ω的导线绕成半径d＝2 m的圆，在圆内部分区域存在变化的匀强磁场，中间S形虚线是两个直径均为d的半圆，磁感应强度随时间变化如图乙所示(磁场垂直于纸面向外为正，电流逆时针方向为正)，关于圆环中的感应电流—时间图象，下列选项中正确的是( )A． B．C．D．9．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大10．物理课上老师做了这样一个实验，将一平整且厚度均匀的铜板固定在绝缘支架上，将一质量为m的永磁体放置在铜板的上端，t=0时刻给永磁体一沿斜面向下的瞬时冲量，永磁体将沿斜面向下运动，如图甲所示。
