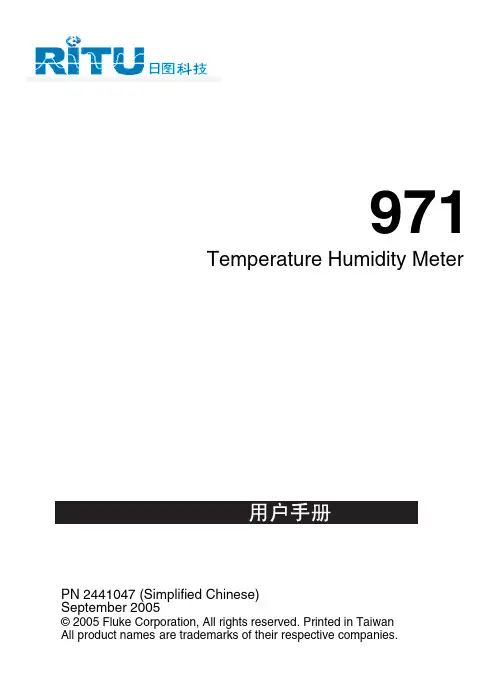

971Temperature Humidity MeterPN 2441047 (Simplified Chinese)September 2005© 2005 Fluke Corporation, All rights reserved. Printed in TaiwanAll product names are trademarks of their respective companies.简介W小心为延长传感器的寿命，在仪表不使用时，请盖好传感器的保护罩。
Fluke 971 型（以下简称“仪表”）是一种由电池供电、用于测量相对湿度和温度的仪表。
通过数个操作方便的控制步骤，仪表就可显示其传感器周围空气的三种不同的温度值：环境温度、湿球温度和露点温度。
电气和安全符号W重要信息，请见用户手册B显示屏上显示此符号时表示电池电量不足。
P符合欧盟规范;符合澳洲标准。
)符合加拿大标准O电源开/关1971用户手册显示屏2Temperature Humidity Meter操作操作注意当把仪表从一个温度/湿度极限环境移动至另一个时，要等待一段时间让仪表稳定。
打开传感器的保护罩后，按O启动仪表的电源，然后开始读取测量值。
温度读数以摄氏度 (°C) 或华氏度 (°F) 显示。
要在 °C 与 °F 之间切换，取下电池仓门，将温标开关移动到所需要的位置。
请见图 1。
露点温度和湿球温度刚启动仪表时，仪表显示的是环境温度。
要显示露点温度（DP），按一下W。
再按一次W，可切换至湿球温度（WB ）。
再按一次W则使仪表返回到环境温度。
选择露点温度和湿球温度时，显示屏上会有符号指示。
保持按下I键可使仪表冻结当前显示的读数。
它还使仪表停止读取测量值。
当 HOLD（保持）功能被启用时，显示屏上显示H。
要继续读取测量值，再按一次I键。
3971用户手册最小值最大值记录当 Min Max Record（最小值最大值记录）功能被启用时，如果一个新测量值大于或小于先前保存的最大或最小测量值，仪表将保存该新测量值。

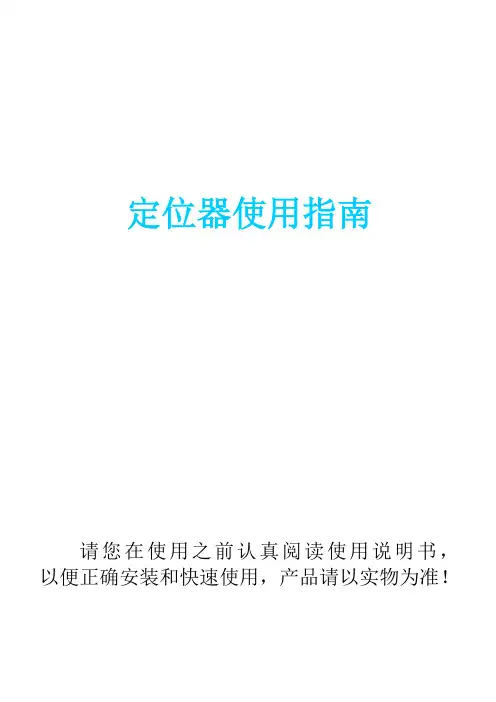

定位器使用指南请您在使用之前认真阅读使用说明书，以便正确安装和快速使用，产品请以实物为准！苹果应用安卓应用服务平台：苹果应用： 365gps安卓应用： 365gps微信公众号：GPS在线服务一、 使用前准备检测设备型号是否正确，配件是否齐全。
选择GSM网络的SIM卡，参考经销商的意见。
（装卡前请先关机）SIM卡需要开通GPRS功能和来电显示功能。
在手机端安装APP客户端，客户端详情可询问你的经销商二、 产品功能●多重定位模式：GPS+ AGPS+LBS+WIFI●全球通用GSM+GPRS四频系统：850/900/1800/1900MHz●时间自动更新：GPS准确授时，无需手动调整时间●定位查询：可通过手机APP或者电脑查询使用者的具体位置●电子围栏：以设备为中心在地图划定一个区域，出入区域马上报警●历史轨迹：随时随地查询设备三个月内运行轨迹●SOS求救：遇到紧急情况，按下SOS键，即对监护人发出求救电话与信息●计步器：可计量使用者的行走数据●奖励：通过监护人手机APP发出奖励，可查看奖励进度●找设备：设备丢失可通过手机APP找到设备●闹钟：通过监护人手机APP来设定●防打扰模式：通过监护人手机APP设定勿扰时间范围，设备屏蔽语音及来电●远程拾音：高灵敏度的麦克风，在使用者出现紧急状况时实时聆听设备周边的声音●远程关机：通过监护人手机APP可实现设备关机功能●远程重启：通过监护人手机APP可实现设备重启功能●智能省电：通过监护人手机APP设定时间范围，设备关闭/打开GPS和数据上传三、 客户端操作说明3.1 APP登录1. 需要通过设备IMEI号和密码（出厂默认为123456）手动输入登录（IMEI号详见设备侧面）2. 输入监管人的名称，电话号码，选择代表自己的图像监管人名称/头像显示在对讲中。
界面如下:3.2 APP功能菜单登录完成，进入功能主界面，界面如下：按选择需要监察的设备按左边名称可查阅修改设备详情按“+”“-”可增加/删除设备3.3功能说明：1、远程拾音：设置拾音号码，确定后设备主动给设置的号码拨号，设备不能听到手机的声音，手机可以聆听设备周围的声音。
GPS定位仪使用指南GPS作为野外定位的最佳工具，在户外运动中有广泛的应用，在国内也可以越来越经常地看见有人使用了。
GPS不象电视或收音机，打开就能用，它更象一架相机，你需要有一定的技巧。
现在我来谈一下我的一些GPS使用办法和经验，希望其他朋友能继续补充。
首先大家要弄清使用GPS时常碰到的一些术语：1.坐标（coordinate)有2维、3维两种坐标表示，当GPS能够收到4颗及以上卫星的信号时，它能计算出本地的3微坐标：经度、纬度、高度，若只能收到3颗卫星的信号，它只能计算出2维坐标：精度和纬度，这时它可能还会显示高度数据，但这数据是无效的。
大部分GPS不仅能以经/纬度（Lat/Long)的方式，显示坐标，而且还可以用UTM(Universal Transverse Mercator)等坐标系统显示坐标但我们一般还是使用LAT/LONG系统，这主要是由你所使用的地图的坐标系统决定的。
坐标的精度在Selective Availability（美国防部为减小GPS精确度而实施的一种措施）打开时，GPS的水平精度在100-50米之间，视接受到卫星信号的多少和强弱而定，若根据GPS的指示，说你已经到达，那么四周看看，应该在大约一个足球场大小的面积内发现你的目标的。
在SA关闭时（目前是很少见的，但美政府计划将来取消SA)，精度能达到15米左右（GPS性能介绍上说的精度都给的是no SA 值，唬人的）。
高度的精确性由于系统结构的原因，更差些。
经纬度的显示方式一般都可以根据自己的爱好选择，一般有"hddd.ddddd","hddd*mm.mmm""，"hddd*mm"ss.s"""（其中的“*”代表“度”，以下同）地球子午线长是39940.67公里，纬度改变一度合110.94公里，一分合1.849公里，一秒合30.8米，赤道圈是40075.36公里，北京地区纬在北纬40度左右，纬度圈长为40075*sin(90-40),此地经度一度合276公里，一分合1.42公里一秒合23.69米，你可以选定某个显示方式，并把各位数字改变一对应地面移动多少米记住，这样能在经纬度和实际里程间建立个大概的对应。
![汽车跟踪定位仪使用说明书[1]](https://img.taocdn.com/s1/m/3f1db024ccbff121dd3683be.png)
GPS &GSM/GPRS 汽车跟踪定位仪使用说明书121. 安装操作说明1.1接口说明1: 扩展接口42: 扩展接口53: 断电路/油路4: ACC（12V）点火线5: DC(12V)6: 扩展接口37: SOS 紧急呼叫8: 扩展接口19: 扩展接口210: 电源地SIM 卡接口MIC/PHONE：耳机与话筒组合LED:状态指示灯LED状态指示LED灯全灭表示未工作,亮1秒灭1秒表示GSM注册成功亮0.1秒灭2.9秒表示GPS定位常亮表示GSM注册成功并且GPS定位1.2安装检查第一步：检查配件的完整性：主机盒、10Pin连接线、油路控制器、GSM天线、GPS天线、紧急报警报钮、说明书。
第二步： SIM准备购买SIM手机卡（只支持GSM网络，不支持CDMA和小灵通卡），记录好SIM卡对应的号码（即手机号码），SIM卡必须开通来电显示功能，否则无法进行电话监听。
第三步：安装注意电源DC(12V)、电源地与汽车电瓶的正负极、ACC（车钥匙打火）和GSM天线、GPS天线即可。
油路控制接法参照图纸，注意要请专业人员安装第四：GPS天线安装时必须正面朝上，平放对准天空第五：油路控制接线方法注意：油路控制器分12V和24V两种规格，所以在安装时一定要看清油路控制器上的标识规格。
3继电器SOS紧急呼叫42.使用说明3.1位置请求短信功能发送短信：A+密码+,+000（初始密码：000000）例如：A000000,000设备收到短信后，回复位置信息，格式如下：Longitude E114.04577 Latitude N22.32405 08-10-2017:38:30注：如果没有定位，则经纬度时间都是0，为无效值，时间为格林威治时间，具体时间与本地时区有关，如北京，小时数要加8才能与具全时间相符。
3.2修改主用户密码功能发送短信：A+原密码+,+001+,+新密码例如：A000000,001,123456注：000000为旧密码，123456为新密码设备收到短信后，回复位置信息，格式如下：Set Password OK!53.3设置实时反馈位置信息发送短信：A+密码+,+002+,+X注：X=0表示停止 ，X的取值[30~64800]秒钟，当ACC断掉后，即汽车的发动机熄火后，不发送位置位信息。
导航卫星定位仪操作说明书一、简介导航卫星定位仪是一种现代化的设备，用于定位和导航目的。
本操作说明书的目的是为用户提供有效的操作指导，以确保正常使用设备，并获得准确的定位和导航信息。
二、功能概述导航卫星定位仪具有以下主要功能：1. 定位：通过接收卫星信号，确定设备的地理位置。
2. 导航：根据用户输入的目的地信息，提供最佳路线导航。
3. 轨迹记录：能够记录用户的行驶轨迹，以便后续回放和分析。
4. 电子地图：显示地图信息，包括道路、标志和附近的兴趣点等。
5. 多种导航模式：包括汽车、行人、自行车等不同模式，以适应不同的出行需求。
三、操作步骤1. 打开设备：按下电源按钮，等待导航卫星定位仪启动。
2. 设置：根据设备屏幕上的指示进行基本设置，包括语言、时间和地理位置等。
3. 导航目的地：在设备界面上选择导航目的地，可以手动输入地址或选择已保存的位置。
4. 导航模式选择：根据出行方式选择相应的导航模式，如汽车、行人或自行车。
5. 导航路线确认：设备将为用户显示计算好的最佳路线，并可供用户确认。
6. 开始导航：确认导航路线后，点击“开始导航”按钮，设备将提供语音导航指引和屏幕显示。
7. 导航过程中的操作：在导航过程中，用户可以根据需要调整地图视图、音量等设置。
8. 到达目的地：当导航卫星定位仪发出到达目的地的提示时，用户可结束导航或继续使用其他功能。
9. 轨迹记录和回放：用户可以选择记录行驶轨迹，并在导航卫星定位仪上进行回放和分析。
四、注意事项1. 定期更新地图数据：由于道路和地点的变化，建议定期更新设备中的地图数据，以确保导航的准确性。
2. 安全驾驶为先：在使用设备进行导航时，请遵守交通规则，并确保安全驾驶，不要被设备分散注意力。
3. 避免与其他电子设备干扰：导航卫星定位仪需要接收卫星信号来进行定位和导航，因此请避免与其他电子设备的干扰，如手机、电视等。
4. 保持设备干燥和清洁：请保持导航卫星定位仪干燥，并定期清洁屏幕和外壳，以确保正常运行和良好的使用体验。

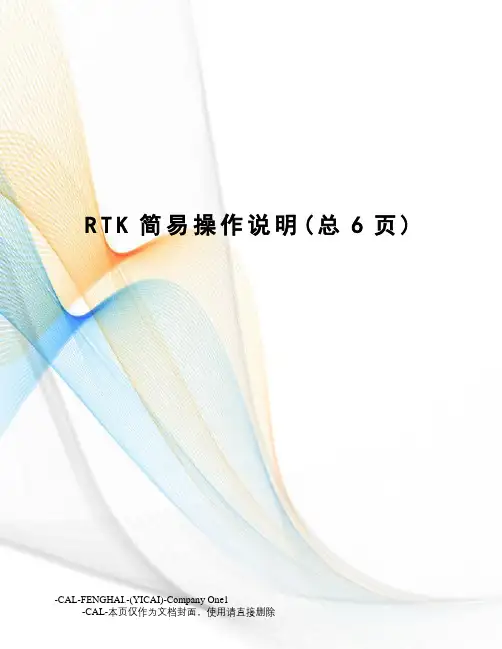

R T K简易操作说明(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除集思宝GPS（G971）操作说明一、打开或建立项目：打开软件----新建---输入项目名称（以基站位置命名）----蓝牙连接基准站主机（点击“蓝牙”---选择基准站仪器序列号---确定---连接---关闭）-----投影参数---中央子午线A ----确定（以上为重新设置基站位置使用）--------或者直接打开已存在项目。
二、基准站设置：仪器-工作模式-基准站模式设置-启动参数（1）-数据链（3）-选项（2），确定。
1、设置启动模式---指定基站坐标，设置基站坐标，获取当前GPS坐标（如果基站坐标保存后就不用获取当前坐标，点从点库中查找）；设置基站天线高，量取高度（实际测量仪器高），量取方式（斜高）。
每次重新架设基站需要重新量取设置仪器高。
2、设置选项：差分格式分为：NOVATELX为三星数据格式，RTCM3/CMR/RTCM2/DGPS为双星数据格式，高度角建议设置：5-15之间。
3、数据链设置：a，使用电台时基站只能选择外置电台，频道与电台频道一致。
9001；基站ID：默认为主机序列号c，内置电台设置：基准站和流动站通道设置相同通道即可。
功率：建议选择高。
基站UHF接口上需要与外置天线接头连接。
4、设置完毕，点击确定即可（基准站屏幕向上箭头闪烁即设置成功）三、流动站设置：1.设置流动站前，需要断开与基准站的蓝牙，然后连接上流动站蓝牙。
连上之后进入仪器--流动站模式设置--设备选项和数据链参照基站中相关设置，使用电台时流动站只能选择内置电台，频道与电台频道一致，输入天线高（对中杆上直接读取，量取方式为杆高，手持杆一般设置成1.8米和2米,其它高度不得采用），全部设置好后，在设置流动站界面点击确定即可（流动站屏幕向下箭头闪烁即设置成功）。
2.流动站设置成功后,查看手薄上是否为固定解状态,只有在固定状态才能进行测量.3. 流动站设置成功后,在手薄为固定解状态下,将基站自动获取的坐标存储,（仪器——GPS状态——基站-基站信息-点保存基站坐标）每次在设置基站的时候只需在点库中获取.四、坐标校正(控制点采集)：校正- -转换参数--点击增加—请设置当前坐标系已知坐标（输入已知点坐标,也可以提前将已知点坐标输入至手薄中,选择在点库中查找），---请设置WGS84椭球原始坐标（手持杆气泡居中，点击获取当前GPS坐标）,在采点过程中手持杆用脚架对中,当采集时间达到时(一般设置30秒或60秒既可)—点确定，依次增加至少2个点，2-3个控制点的点校正，建议坐标转换方法选择“一步法”，高程拟合方法选择“自动判断”。
GPS车辆防盗追踪器安装使用指南（版本1.3）GPS定位防盗一体替代传统防盗器手机就是你的遥控器安装使用前请仔细阅览说明书绑定激活说明（必须要做，否则无法进行其它操作）车主手机给追踪器手机号码发送激活短信：（注：发短信前先确定开机状态，并可正常接收短信）短信格式：SZMM,老密码,新密码, 定位器手机号码其中初始密码为123456，新密码由用户自己设置。
【举例】注：(隔开符号为：逗号)SZMM,123456,123456,138XXXXXXXX 其中“138XXXXXXXX”为定位器内所插卡的手机号码。
收到提示成功的短信后，车主可以进行其它短信指令操作或网上查车操作。
（需要修改密码也同上操作）设置参数：（车主手机发送短信代码给定位器手机号）车主发送“SZCS”指令，可以对车辆的相关配置信息进行修改。
指令格式如下：SZCS,密码,参数名=参数值（,参数名=参数值，……）(隔开符号为：逗号)参数名可以为下列几种：例如：开启震动短信通知：SZCS,密码,VIB =1关闭振动短信通知：SZCS,密码,VIB =0 （默认）开启震动电话通知：SZCS,密码,VIBCALL=1 （默认）关闭震动电话通知：SZCS,密码,VIBCALL=0注：短信通知每次短信费0.1元电话通知直接挂机零费用开启自动休眠：SZCS,密码,SLEEP=1关闭自动休眠：SZCS,密码,SLEEP=0 （默认）自动休眠说明：静止超过30分钟自动进入休眠省电状态，有震动立即唤醒，或者车主拨打定位器卡号即唤醒开启超速短信通知：SZCS,密码,SPEED =130（超速130公里即短信报警，数值自由设定）关闭超速短信通知：SZCS,密码,SPEED =0 （默认）关闭追踪：GBZZ 开启追踪：KQZZ定位：车主手机发送短信“DW”到追踪器电话号码上，追踪器将回复中文短信，短信中描述车辆当前所处的位置。
比如：XX 省XX市XX路XX大厦附近。
免安装GPS定位终端(GPS+GSM)版本V1.0使用说明书请您在使用之前认真阅读使用手册，以便得到正确的操作方式及快速网上激活使用。
产品外观、颜色如有改动请以实物为准1. 技术参数1）.GSM频段：850/900/1800/1900MHz2）.GPRS：Class12, TCP/IP3）.GPS定位时间：冷启动≈38s（Open sky）热启动≈3s（Open sky）4）.GPS定位精度：10米（2D RM）5）.工作环境温度：-20℃～+70℃6）.工作环境湿度：20%～95%RH2.外观示意图☆ SOS按键：长按SOS键（3秒以上），触发SOS报警。
3.终端状态灯指示3.1 左边红色LED（电源/工作状态）接通电源时，此红色LED灯长亮3.2 右边蓝色LED（GPS信号的状态）GPS未定位时，此蓝色LED灯闪亮。
GPS已定位时，此蓝色LED灯长亮。
3.3 中间黄绿色LED（GSM信号的状态）GSM信号正常时，此黄绿色LED灯长亮。
无GSM信号时，此黄绿色LED灯闪亮。
☆指示灯在开机5分钟后会自动熄灭。
短按SOS键，指示灯会亮起。
4.使用方法4.1 使用前的准备工作4.1.1 产品检查，打开包装盒，检查终端型号是否正确，配件是否齐全，否则请联系你的经销商；4.1.2 SIM卡选择，终端需要插入一张GSM SIM卡，SIM卡的选择请参考经销商的意见；4.1.3 打开底壳，用手握住主机，将底部（有凸起的一边）向硬的表面按一下（如：桌面，地面），底壳会自动打开，用手揭开终端的底壳（如下图所示）：4.1.4 SIM卡的安装，掀开SIM卡槽盖，将SIM卡金属面朝下放入到SIM卡槽中，然后扣紧卡槽盖。
(如下图所示)注意：终端SIM卡不要装反；终端SIM卡需要开通GPRS功能，并确保终端SIM卡有资费；4.1.5 接上电池，电池接上后终端自动开机，装回底壳。
4.1.6 如需要更换SIM卡，请先去掉电池关机，再从卡槽中取出SIM卡；4.1.7 本产品无须接线安装，后盖内置强力磁铁，可强力吸附在车辆任何铁质金属表面。

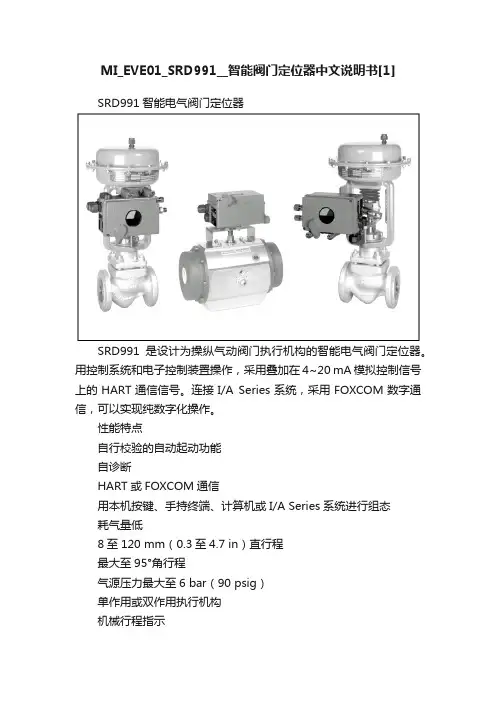

MI_EVE01_SRD991__智能阀门定位器中文说明书[1]SRD991智能电气阀门定位器SRD991是设计为操纵气动阀门执行机构的智能电气阀门定位器。
用控制系统和电子控制装置操作，采用叠加在4~20 mA模拟控制信号上的HART通信信号。
连接I/A Series系统，采用FOXCOM数字通信，可以实现纯数字化操作。
性能特点自行校验的自动起动功能自诊断HART或FOXCOM通信用本机按键、手持终端、计算机或I/A Series系统进行组态耗气量低8至120 mm（0.3至4.7 in）直行程最大至95°角行程气源压力最大至6 bar（90 psig）单作用或双作用执行机构机械行程指示反极性保护和联锁二极管直接安装在直行程执行机构上或者按照IEC 534第6部分（NAMUR）安装按照VDI/VDE 3845安装在角行程执行机构上? 外壳保护等级IP 65和NEMA 4X防爆等级：按CENELEC为EEx ia IIC T4，或者按FM和CSA为“本质安全”其他设备：两个开关量控制输入“开/关”和“保持上次值”?阀位反馈4~20 mA两个电气分隔的限位开关独立于设备电子器件的内置电感限位开关附件：气源和输出压力的压力指示表增压器继电器仪器的修理和维护必须由具备资质的人员进行！目录章节：标题 ........................................................页码1 操作方法 (3)1.1 概述 (3)1.2 框图 (3)1.3 操作 (3)1.3.1 模拟方式 (3)1.3.2 数字方式 (4)1.3.3 软件 (4)2 铭牌 (5)3 设计 (6)3.1 气动附件 (7)4 安装在直行程执行机构上 (8)4.1 NAMUR安装（左面） (8)4.1.1 定位器的准备 (8)4.1.2 执行机构的准备 (8)4.1.3 安装定位器 (8)4.1.4 安装尺寸 (9)4.2 NAMUR安装（右面） (10)4.2.1 定位器的准备 (10)4.2.2 执行机构的准备 (10)4.2.3 安装定位器 (10)4.2.4 安装尺寸 (11)4.3 直接安装 (12)4.3.1 定位器的准备 (12)4.3.2 执行机构的准备 (12)4.3.3 安装定位器 (12)4.3.4 安装尺寸 (13)5 安装在角行程执行机构上 (14)5.1 安装型式 (14)5.1.1 定位器的准备 (14)5.1.2 执行机构的准备 (15)5.1.3 安装定位器 (15)6 气动件连接 (16)7 电气接线 (17)8 起动 (18)8.1 概述............................................................... 18 章节：标题.........................................................页码8.2 用本机按键进行设置 (18)8.2.1 定位器的操作模式 (18)用本机按键操作 (19)表2：菜单 (19)表3：参数/功能 (20)8.2.2 菜单描述 (22)8.3 设定行程指示表 (31)8.4 用手持终端、计算机或I/A series系统进行设置 (31)9 拆解 (31)10 故障诊断指导 (32)11 维护 (36)11.1 概述 (36)11.2 更换供气滤清器 (36)11.3 拆电子组件 (36)11.4 更换机械和气动组件 (37)11.4.1 更换放大器 (37)11.4.2 更换前置放大器 (37)11.4.3 更换IP组件 (37)11.4.4 更换反馈组件 (37)11.5 角度调校 (38)11.6 跨接片设定 (39)12 备选项 (40)12.1 “限位开关” (40)12.2 “另外添置的输入/输出” (41)12.3 “内置压力传感器” (41)附录13 系统组态 (42)13.1 采用HART通信 (43)13.2 采用FOXCOM通信（4~20 mA） (44)13.3 采用FOXCOM通信（数字式） (45)14 阶段图 (46)15 安全要求 (47)16 尺寸图 (48)2SRD991 MI EVE0105 A-(en)1 操作方法1.1 概述智能阀门定位器SRD9911和气动执行机构2构成一个控制回路，设定值为w （取自主控制器或控制系统），输出压力为y ，阀门3上执行机构的位置为x 。
