化工原理蒸馏培训课件(doc 83页)第五章蒸馏化工生产中所处理的原料、中间产物、粗产品等几乎都是由若干组分所组成的混合物，而且其中大部分是均相物系。

生产中常需要将这些混合物分离成为较纯净或几乎纯态的物质(组分)。

对于均相物系，必须要造成一个两相物系，才能将均相混合物分离，并且是根据物系中不同组分间的某种物性的差异，使其中某个组分或某些组分从一相向另一相转移以达到分离的目的。

通常将物质在相间的转移过程称为传质过程或分离操作。

化学工业中常见的传质过程有蒸馏、吸收、萃取及干燥等单元操作。

蒸馏就是藉液体混合物中各组分挥发性的差异而进行分离的一种操作。

蒸馏这种操作是将液体混合物部分气化，利用其中各组分挥发度不同的特性来实现分离的目的。

这种分离操作是通过液相和气相间的质量传递来实现的。

通常，将沸点低的组分称为易挥发组分，沸点高的组分称为难挥发组分。

蒸馏过程可以按不同方法分类：按操作流程可分为间歇和连续蒸馏；按蒸馏方式可分为简单蒸馏、平衡蒸馏(闪蒸)、精馏和特殊精馏等；按操作压强可分为常压、加压和减压精馏；按待分离混合物中组分的数目可分为两(双)组分和多组分精馏。

第一节双组分理想溶液的气液平衡蒸馏是气液两相间的传质过程，因此常用组分在两相中的浓度(组成)偏离平衡的程度来衡量传质推动力的大小。

传质过程是以两相达到相平衡为极限的。

由此可见，气液相平衡关系是分析蒸馏原理和进行设备计算的理论基础。

5—1—1 拉乌尔定律和相律一、拉乌尔定律根据溶液中同分子间与异分子间的作用力的差异，可将溶液分为理想溶液和非理想溶液两种。

实验表明，理想溶液的气液平衡关系遵循拉乌尔定律，即：（5—1）（5—1a）式中p ——溶液上方组分的平衡分压，Pa；p0——同温度下纯组分的饱和蒸汽压，Pa，x——溶液中组分的摩尔分率。

(下标A表示易挥发组分、B表示难挥发组分)为简单起见，常略去上式中的下标，习惯上以：x表示液相中易挥发组分的摩尔分率，以(1－x)表示难挥发组分的摩尔分率；y表示气相中易挥发组分的摩尔分率，以(1－y)表示难挥发组分的摩尔分率。

化工原理蒸馏总结蒸馏是一种重要的化工分离技术，常常用于分离和纯化液体混合物中的组分。

在蒸馏过程中，混合物被加热，其中的组分以不同的速率蒸发并被收集。

本文将介绍蒸馏原理、种类、装置和操作技术。

一、蒸馏原理蒸馏原理是利用混合物中各组分的沸点差异进行分离。

具体而言，将混合物加热至其中一个或多个组分沸点时，该组分开始蒸发并进入凝集器，在凝集器内冷却后形成液体，蒸发过程通常在分馏塔中进行。

分馏塔通常采用返流方式，即收集在凝集器中的液体会回流至塔底，从而使组分蒸发和凝结的过程反复进行，提高分离效率和纯度。

二、蒸馏种类1.简单蒸馏：只有一次加热和凝结，适用于沸点差异较大的混合物。

简单蒸馏最常用于实验室中的小规模分离。

2.分批蒸馏：混合物被分成若干批加热，每一次仅收集沸点范围为数度的组分，适用于沸点接近或相同的混合物分离。

3.连续蒸馏：在分馏塔中设置多个板，将原液缓慢注入至塔顶，组分随着升降器在板面上不断地蒸发和凝结，最后被分离收集。

三、蒸馏装置1.简单蒸馏装置：包括加热器、蒸发瓶、冷却器和收集瓶。

3.连续蒸馏装置：包括塔体、加热炉、进料装置、平衡器、返流器、凝结器和收集器。

四、蒸馏操作技术1.操作前应根据混合物的性质和成分选择合适的分离方式、设备和操作条件，并检查设备的密封性能和安全装置。

2.加热速度应适宜，避免组分的猝发和塔内液面过高。

3.控制返流比，根据需要和塔板数调整返流量。

4.操作中应保持塔内压力稳定，以免影响组分蒸发和凝结速率。

5.根据需要调整塔的加热区温度，以提高蒸发速率和分馏效率。

总之，蒸馏是一种基本的化工分离技术，可以有效地分离有机混合物、水和溶剂等液体混合物中的组分，并可用于大规模产业生产和实验室小试。

因此，蒸馏技术的掌握是化工工作者必备的专业技能之一。

五蒸馏习题解答1解:(1)作x-y图及t-x(y)图,作图依据如下:∵x A=(p-p B0)/(p A0-p B0); y A=p A0×x A/p以t=90℃为例,x A=(760-208.4)/(1008-208.4)=0.6898y A=1008×0.6898/760=0.9150 计算结果汇总:(2)用相对挥发度计算x-y值:y=αx/[1+(α-1)x]式中α=αM=1/2(α1+α2)∵α=p A0/p B0α1=760/144.8=5.249 ;α2=3020/760=3.974∴αM=1/2(α1+α2)=1/2(5.249+3.974)=4.612y=4.612x/(1+3.612x)由此计算x-y值亦列于计算表中,y-x图,t-x(y) 图如下:1 题附图2解:(1)求泡点:在泡点下两组分的蒸汽分压之和等于总压P,即:p A+p B=p A0x A+x B0x B=p求泡点要用试差法,先设泡点为87℃lgp A0=6.89740-1206.350/(87+220.237)=2.971p A0=102.971=935.41[mmHg]lgp B0=6.95334-1343.943/(87+219.337)=2.566p B0=102.566=368.13[mmHg]935.41×0.4+368.13×0.6=595≈600mmHg∴泡点为87℃,气相平衡组成为y=p A/p=p A0x A/P=935.41×0.4/600=0.624(2)求露点:露点时,液滴中参与甲苯组成应符合下列关系: x A+x B=1或p A/p A0+p B/p B0=1 式中p A=0.4×760=304[mmHg]; p B=0.6×760=456[mmHg]求露点亦要用试差法,先设露点为103℃,则:lgp A0=6.8974-120.635/(103+220.237)=3.165∴p A0=1462.2[mmHg]lgp B0=6.95334-1343.943/(103+219.337)=2.784∴p B0=608.14[mmHg]于是:304/1462.2+456/608.14=0.96<1再设露点为102℃,同时求得p A0=1380.4; p B0=588.84304/1380.4+456/588.84=0.995≈1故露点为102℃,平衡液相组成为x A=p A/p A0=304/1380.4=0.223解:(1)x A=(p总-p B0)/(p A0-p B0)0.4=(p总-40)/(106.7-40)∴p总=66.7KPay A=x A·p A0/p=0.4×106.7/66.7=0.64 (2)α=p A0/p B0=106.7/40=2.674解:(1) y D=?αD =(y/x)A/(y/x)B=(y D /0.95)/((1-y D )/0.05)=2y D =0.974(2) L/V D =?∵V=V D +L(V/V D )=1+(L/V D )V0.96=V D 0.974+L0.95(V/V D )0.96=0.974+(L/V D )0.95(1+L/V D )0.96=0.974+(L/V D )0.95(L/V D )=1.45解:简单蒸馏计算: lnW 1/W 2=⎰-12x x xy dxW 2=(1-1/3)W 1=2/3W 1;y=0.46x+0.549,x 1=0.6,代入上式积分解得: 釜液组成:x 2=0.498,馏出液组成:W D x D =W 1x 1 -W 2x 2(1/3W 1)x D =W 1×0.6-(2/3W 1)×0.498 ∴x D =0.804 6解:Fx F =Vy+Lx ∴0.4=0.5y+0.5x --------(1) y=αx/(1+(α-1)x)=3x/(1+2x) --------(2) (1),(2)联立求解,得y=0.528,x=0.272回收率=(V ·y)/(Fx F )=0.5×0.528/0.4=66% 7.解:F=D+W Fx F =Dx D +Wx W已知x F =0.24,x D =0.95,x W =0.03,解得:D/F=(x F -x W )/(x D -x W )=(0.24-0.03)/(0.95-0.03)=0.228 回收率 Dx D /Fx F =0.228×0.95/0.24=90.4%残液量求取:W/D=F/D-1=1/0.228-1=3.38∴W=3.38D=3.38(V-L)=3.38(850-670)=608.6[kmol/h]8解:(1) 求D及W,全凝量VF=D+WFx F =Dx D +Wx Wx F =0.1,x D =0.95,x W =0.01(均为质量分率)F=100[Kg/h],代入上两式解得:D=9.57[Kg/h]; W=90.43[Kg/h]由恒摩尔流得知:F(0.1/78+0.9/92)=V(0.95/78+0.05/92)[注意:如用质量百分数表示组成,平均分子量M m=1/(a A/M A+a B/M B)] 解得V=87[Kg/h] 由于塔顶为全凝器,故上升蒸汽量V即为冷凝量,(2) 求回流比RV=D+L ∴L=V-D=87-9.57=77.43[Kg/h]R=L/D=77.43/9.57=8.09(因为L与D的组成相同,故8.09亦即为摩尔比)(3) 操作线方程.因塔只有精馏段,故精馏段操作线方程为y n+1 =Rx n /(R+1)+x D /(R+1)式中x D应为摩尔分率x D =( x D /M A)/[x D /M A+(1-x D )/M B]=(0.95/78)/(0.95/78+0.05/92)=0.961∴y n+1=8.09x n/9.09+0.961/9.09=0.89x n +0.106操作线方程为:y n+1 =0.89x n +0.1069解:y=[R/(R+1)]x+x D /(R+1)(1) R/(R+1)=0.75 R=0.75R+0.75 R=0.75/0.25=3(2) x D /(R+1)=0.2075 x D /(3+1)=0.2079 x D =0.83(3) q/(q-1)=-0.5 q=-0.5q+0.5 q=0.5/1.5=0.333(4) 0.75x+0.2075=-0.5x+1.5x F0.75x q'+0.2075=-0.5x q '+1.5×0.441.25x q '=1.5×0.44-0.2075=0.4425 x q '=0.362(5)0<q<1 原料为汽液混合物10解:(1) 求精馏段上升蒸汽量V和下降的液体量L,提馏段上升蒸汽量V'和下降的液体量L'. 进料平均分子量: Mm=0.4×78+0.6×92=86.4F=1000/86.4=11.6[Kmol/h]Fx F =Dx D +Wx WF=D+W11.6×0.4=D×0.97+(11.6-D)0.02∴D=4.64[Kmol/h]W=6.96[Kmol/h]R=L/D, ∴L=3.7×4.64=17.17[Kmol/h]V=(R+1)D=4.7×4.64=21.8[Kmol/h]平均气化潜热r=30807×0.4+33320×0.6=32313.6[KJ/Kmol]从手册中查得x F =0.4时泡点为95℃,则:q=[r+cp(95-20)]/r=(32313.6+159.2×75)/32313.6=1.37 ∴L'=L+qF=17.17+1.37×11.6=33.1[Kmol/h]V'=V-(1-q)F=21.8+0.37×11.6=26.1[Kmol/h](2) 求塔顶全凝器热负荷及每小时耗水量.Qc=Vr∴r=0.97×30804+33320×0.03=30879.5[KJ/Kmol]∴Qc=21.8×30879.5=673172.7[KJ/h]耗水量Gc=673172.7/4.18(50-20)=5368.2[Kg/h](3) 求再沸器热负荷及蒸汽耗量.塔的热量衡算Q B+Q F +Q R=Q v+Q W +Q LQ B=Q v+Q W +Q L-Q F -Q R该式右边第一项是主要的,其它四项之总和通常只占很小比例,故通常有: Q B≈Q V=V·I vIv=(r+Cpt)=30879.5+159.2×8.2=43933.9[KJ/Kmol]∴Q B=21.8×43933.9=957759.02[KJ/h]2.5[KgF/cm2]下蒸汽潜热r=522Kcal/Kg=522×4.18×18=39275.3[KJ/Kmol]∴蒸汽需量为G vG v =Q B/r=957759.02/39275.3=24.4Kmol/h=24.4×18=39.04[Kg/h](4) 提馏段方程y=L'x/(L'-W)-Wx W /(L'-W)=1.26x-0.00511解:提馏段: y m+1’=1.25x M’-0.0187---------(1)=L'x M'/V'-Wx W /V',L'=L+qF=RD+FV'=(R+1)DW=F-D,精馏段: y n+1 =Rx n /(R+1)+x D /(R+1)=0.75x n +0.25x D --------(2)q线:x F =0.50 --------------(3)将(3)代入(1)得出:y m+1=1.25×0.5-0.0187=0.606,代入(2)0.606=0.75×0.5+0.25x D ,x D =0.92412解:(1) y1=x D =0.84,0.84=0.45x1+0.55x1=0.64,y W =3×0.64/(3+1)+0.84/(3+1)=0.69,0.69=0.45×x W +0.55,x W =0.311,(2) D=100(0.4-0.311)/(0.84-0.311)=16.8(Kmol/h),W=100-16.8=83.2(Kmol/h)13解:(1) 求R,x D,x W精馏段操作线斜率为R/(R+1)=0.723 ∴R=2.61提馏段方程y=L'x/(L'-W)-Wx W/(L'-W)=1.25x-0.0187精馏段操作线截距为x D/(R+1)=0.263 ∴x D =0.95提馏段操作线与对角线交点坐标为y=x=x W x W =1.25 x W -0.0187 ∴x W =0.0748(2)饱和蒸汽进料时,求取进料组成将y=0.723x+0.263y=1.25x-0.0187联立求解,得x=0.535,y=0.65* * 因饱和蒸汽进料,q线为水平线,可得原料组成y=x F=0.6514解:(1) y1=x D =0.9,x1=0.9/(4-3×0.9)=0.692,(2) y2=1×0.692/(1+1)+0.9/2=0.796(3) x D =x F =0.5, y D =0.5/2+0.9/2=0.715解:(1) Fx F=Vy q+Lx q0.45=(1/3)y q+(2/3)x qy q =2.5x q /(1+1.5x q)∴x q=0.375 y q=0.6(2) Rmin=(x D-y q)/(y q-x q)=(0.95-0.6)/(0.6-0.375)=1.56R=1.5Rmin=2.34D=0.95×0.45/0.95=0.45 W=1-0.45=0.55x W=(Fx F-Dx D)/W=(0.45-0.45×0.95)/0.55=0.041L=RD=2.34×0.45=1.053; V=(R+1)D=1.503L'=L+qF=1.053+(2/3)×1=1.72; V'=V-(1-q)F=1.503-1/3=1.17y'=(L'/V')x'-Wx W/V'=1.72/1.17x'-0.55×0.041/1.17=1.47x'-0.019316解:* * 精馏段操作线方程y n+1 =3/4x n +0.24平衡线方程y=αx/[1+(α-1)x]=2.5x/(1+1.5x)提馏段操作线方程y=1.256x-0.01278其计算结果如下:N0x y1 0.906 0.962 0.821 0.923 0.707 0.864 0.573 0.775 0.462 0.706 0.344 0.5677 0.224 0.4198 0.128 0.2689 0.065 0.14810 0.029 0.069由计算结果得知:理论板为10块(包括釜), 加料板位置在第五块；17解:D/F=(x F -x W )/(x D -x W )=(0.52-x W )/(0.8-x W )=0.5解得:x W =0.24精馏段操作线方程:y n+1 =(R/(R+1))x n +x D /(R+1)=0.75x n +0.2 --------(1) 平衡线方程:y=αx/(1+(α-1)x)=3x/(1+2x)或:x=y/(α-(α-1)y)=y/(3-2y) --------(2)交替运用式(1),(2)逐板计算:x D =y1=0.8 .x1=0.571;y2=0.628,x2=0.360;y3=0.470,x3=0.228<x W=0.24∴共需N T=3块(包括釜).18解:q=0,x D =0.9,x F =0.5,x W =0.1,R=5,精馏段操作线方程:y n+1=Rx n/(R+1)+x D/(R+1)=5x n/(5+1)+0.9/(5+1)=0.833x n+0.15图解:得理论板数为11块(不包括釜),包括釜为12块18题附图19解:(1) F=D+WFx F =Dx D +Wx WD=F(x F -x W )/(x D -x W )=100(0.3-0.015)/(0.95-0.015)=30.48 Kmol/h=30.5 Kmol/hW=F-D=69.50 Kmol/h(2) N T及N F =?x D =0.95、x W =0.015、q=1、R=1.5；x D /(R+1)=0.38作图得:N T =9-1=8(不含釜)进料位置: N F =6(3)L’,V’,y W及x W-1 19题附图∵q=1,V'=V=(R+1)DV'=30.5(1.5+1)=76.25Kmol/hL'=L+qF=RD+F=1.5×30.5+100=145.8Kmol/h由图读得:y W =0.06, x W-1=0.0320解:(1) 原料为汽液混合物,成平衡的汽液相组成为x ,y平衡线方程y=αx/[1+(α-1)x]=4.6x/(1+3.6x) --------- (1)q线方程(q=2/(1+2)=2/3)则y=[q/(q-1)]x-x F /(q-1)=-2x+1.35 ---------- (2)联解(1),(2)两式,经整理得:-2x+1.35=4.6x/(1+3.6x)7.2x2 +1.740x-1.35=0解知,x=0.329y=0.693(2) Rmin=(x D -y e)/(y e-x e)=(0.95-0.693)/(0.693-0.329)=0.70621解:因为饱和液体进料,q=1y e=αx e/[1+(α-1)x e]=2.47×0.6/(1+1.47×0.6)=0.788R min=(x D -y e)/(ye-x e)=(0.98-0.788)/(0.788-0.6)=1.02R=1.5×R min=1.53N min=lg[(x D /(1-x D ))((1-x W )/x W )]/lgα=lg[(0.98/0.02)(0. 95/0. 05)]/lg2.47= 7.56x=(R-R min)/(R+1)=(1.53-1.02)/(1.53+1)=0.202Y=(N-N min)/(N+1) Y=0.75(1-x0.567)∴(N-7.56)/(N+1)=0.75(1-0.2020.567) 解得N=14.5 取15块理论板(包括釜)实际板数: N=(15-1)/0.7+1=21(包括釜)求加料板位置,先求最小精馏板数(N min)精=lg[x D /(1-x D )×(1-x F )/x F ]/lgα=lg[0.98/0.02·0.4/0.6]/lg2.47=3.85N精/N=(N min)精/N min∴N精=N(N min)精/N min=14.5×3.85/7.56=7.4则精馏段实际板数为7.4/0.7=10.6取11块故实际加料板位置为第12块板上.22解:(1) 由y=αx/[1+(α-1)x]=2.4x/(1+1.4x) 作y-x图由于精馏段有侧线产品抽出,故精馏段被分为上,下两段, 抽出侧线以上的操作线方程式: y n+1 =Rx n /(R+1)+x D /(R+1)=2/3x n +0.3 ----------- (1)侧线下操作线方程推导如下:以虚线范围作物料衡算V=L+D1+D2Vy s+1=Lx s+D1x D1+D2x D2 ;y s+1=Lx s/V +(D1x D1+D2x D2)/V=Lxs/(L+D1+D2)+(D1x D1+D2x D2)/(L+D1+D2);L=L0-D2, 则:y s+1=(L0-D2)x s/(L0-D2+D1+D2)+(D1x D1+D2x D)/(L0-D2+D1+D2)2=(R-D2/D1)x s/(R+1)+(x D1+D2x D2/D1)/(R+1)(R=L0/D1)将已知条件代入上式,得到:y S+1=0.5x+0.416(2) 用图解法,求得理论塔板数为（5-1）块,见附图.22题附图23解:根据所给平衡数据作x-y图.精馏段操作线y n+1 =Rx n /(R+1)+x D /(R+1)=1.5x n /(1.5+1)+0.95/(1.5+1)=0.6x n +0.38q线方程与q线:料液平均分子量:M m=0.35×+0.65×18=22.9甲醇分子汽化潜热:r=252×32×4.2=33868.8[KJ/Kmol]水的分子汽化潜热:r=552×18×4.2=41731.2[KL/Kmol] 23题附图料液的平均分子汽化潜热:r=0.35×33868.8+0.65×41731.2=38979.4[KL/Kmol]料液的平均分子比热Cp=0.88×22.9×4.2=84.6[KL/Kmol·℃]q=[r+Cp(ts-t F )]/r=[38979.4+84.6(78-20)]/38979.4=1.13q线斜率q/(q-1)=1/13/0.13=8.7提馏段操作线方程与操作线：由于塔釜用直接蒸汽加热,故提馏段操作线过横轴上(x W ,0)一点,于是在x-y图上,作出三条线,用图解法所得理论板数为7.6块,可取8块(包括釜).24解:对全塔进行物料衡算:F1+F2=D+W ----------(1)F1x F1+F2x F2=Dx D +Wx W100×0.6+200×0.2=D×0.8+W×0.02100=0.8D+0.02W -----------(2)由式(1) W=F1+F2-D=100+200-D=300-D代入式(2)得:D=120.5Kmol/hL=RD=2×120.5=241kmol/hV=L+D=241+120.5=361.5Kmol/h在两进料间和塔顶进行物料衡算,并设其间液汽流率为L",V",塔板序号为s.V''+F1=D+L''V''y s+1"+F1x F1=L''xs''+Dx Dy s+1=(L''/V'')xs''+(Dx D -F1x F1)/V''L''=L+q1F1=241+1×100=341Kmol/hV''=V=361.5y s+1"=(341/361.5)x s''+(120.5×0.8-100×0.6)/361.5y s+1"=0.943x s''+0.125解:对于给定的最大V',V=(R+1)D,回流比R愈小,塔顶产品量D愈大,但R 需满足产品的质量要求x D》0.98, 故此题的关键是求得回流比R.由题已知加料板为第14层,故精馏段实际板数为13层,精馏段板数为:13×0.5=6.5取苯-甲苯溶液相对挥发度为α=2.54用捷算法求精馏段最小理论板数(N min)精=ln[0.98/0.02-0.5/0.5]/ln2.54=4.175y=[N精馏段-(N min)精]/(N精馏段+1)=(6.5-4.175)/(6.5+1)=1.31由y=0.75(1-x0.567)x=(1-Y/0.75)(1/0.567)=0.392=(R-R min)/(R+1)∴R=(0.392+R min)/(1-0.392)R min=(x D -y e)/(y e-x e)对泡点进料x e=x F =0.5y e=αx/[1+(α-1)x]=2.54×0.5/(1+1.54×0.5)=1.27/1.77=0.72∴R min=(0.98-0.72)/(0.72-0.5)=0.26/0.22=1.18∴R=(0.392+1.18)/(1-0.392)=1.572/0.608=2.59∴D=V/(R+L)=2.5/(2.59+1)=0.696[Kmol/h]故最大馏出量为0.696[Kmol/h]26解:求n板效率: Emv =(y n -y n+1 )/(y n*-y n+1 ),因全回流操作,故有y n+1 =x n ,y n =x n-1与x n成平衡的y n*=αx n /[1+(α-1)x n ]=2.43×0.285/(1+1.43×0.285)=0.492 于是: Emv=(x n-1 -x n )/(y n*-x n )=(0.43-0.285)/(0.492-0.285)=0.7求n+1板板效率:Emv=(y n+1-y n+2)/(y n+1*-y n+2)=(x n-x n+)/(y n+1*-x n+1 )y’n+1 =2.43×0.173/(1+1.43×0.173)=0.337∴Emv=(0.285-0.173)/(0.337-0.173)=0.68327解:由图可知:该板的板效率为Emv=(y1-y )/(y1*-y W)从图中看出,y1=x D =0.28,关键要求y1*与y W .由已知条件Dx D /Fx F =0.8∴D/F=0.8×0.2/0.28=0.57作系统的物料衡算: Fx F =Dx D +Wx WF=D+W联立求解: x F =Dx D /F+(1-D/F)x W0.2=0.57×0.28+(1-0.57)x W解得x W =0.093 习题27附图因塔釜溶液处于平衡状态,故y W =αx W /[1+(α-1)x W ]=2.5×0.093/(1+1.5×0.093)=0.204y W与x1是操作线关系.y n+1 =L'x n /V'-Wx W /V'=Fx n /D-Wx W/D =Fx n /D-(F-D)x W /D=Fx n /D-(F/D-1)x W∴y n+1 =x n /0.57-(1/0.57-1)0.093=1.75x n -0.07当y n+1 =y W时,x n =x1∴x1=(y W +0.07)/1.75=(0.204+0.07)/1.75=0.157与x1成平衡气相组成为y1*y1*=αx1/[1+(α-1)x1]=2.5×0.157/(1+1.5×0.157)=0.318 ∴Emv=(0.28-0.204)/(0.318-0.204)=66.8%28解:(1)精馏段有两层理论板,x D=0.85,x F=0.5,用试差法得精馏段操作线ac,与x=x F=0.5线交于d.提馏段有两层理论板,从点d开始再用试差法作图,得提馏段操作线bd，得：x W =0.17x D/(R+1)=0.103R=0.85/0.103-1=7.25F=D+W Fx F =Dx D +Wx W100=D+W100×0.5=D×0.85+W×0.17得D=48.5Kmol/hV'=V=(R+1)D=8.25×48.5=400Kmol/h 28题附图(2)此时加入的料液全被气化而从塔顶排出,其组成与原料组成相同,相当于一个提馏塔. 29解:(1)D=η,Fx F /x D =0.9×100×0.4/0.92=39.13Kmol/h,W=60.9Kmol/hx W =0.1Fx F /W=0.1×100×0.4/60.9=0.0656∵q=1 ∴x q =0.4 查图得y q =0.61R min=(x D -y q )/(y q -x q )=(0.92-0.61)/(0.61-0.4)=1.48R=1.5×1.48=2.2 x D /(R+1)=0.92/3.2=0.29在y-x图中绘图得N T =15-1=14块(未包括釜),N加料=第6块理论板N p=14/0.7=20块(不包括釜) N p精=5/0.7=7.14,取8块,∴第九块为实际加料板(2) 可用措施:(1)加大回流比,x D↑,x W↓,η=↑(2)改为冷液进料,N T <N T' q=1, N T =const ∴x D↑q约为const,下移加料点,x D↑.29题附图30解:(1)Dx D /Fx F =0.922; Dx D =0.922×150×0.4=55.32Dx D =Fx F -Wx W =Fx F -(F-D)x W =55.32150×0.4-(150-D)×0.05=55.32D=56.4Kmol/h W=F-D=93.6Kmol/hx D =55.32/56.4=0.981(2) N T及N F (进料位置)x D =0.981,x W =0.05,q=1,x D /(R+1)=0.981/(2.43+1)=0.286a(0.981,0.981), b(0.05,0.05)q线: x F=0.4、q=1, q线为垂线。

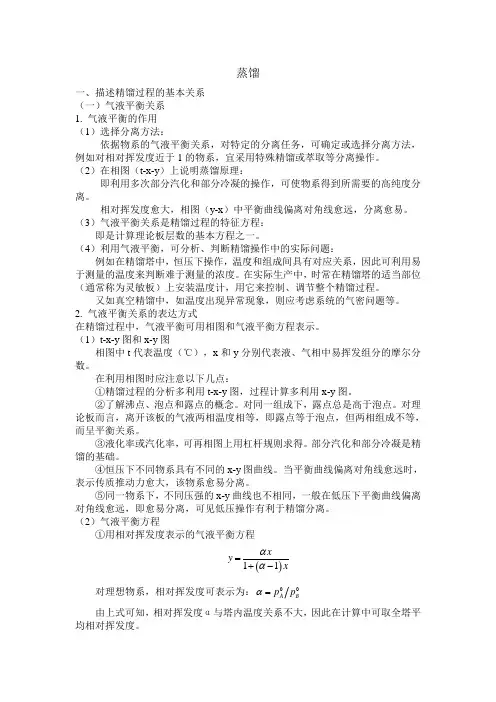

蒸馏一、描述精馏过程的基本关系（一）气液平衡关系1. 气液平衡的作用（1）选择分离方法：依据物系的气液平衡关系，对特定的分离任务，可确定或选择分离方法，例如对相对挥发度近于1的物系，宜采用特殊精馏或萃取等分离操作。

（2）在相图（t-x-y ）上说明蒸馏原理：即利用多次部分汽化和部分冷凝的操作，可使物系得到所需要的高纯度分离。

相对挥发度愈大，相图（y-x ）中平衡曲线偏离对角线愈远，分离愈易。

（3）气液平衡关系是精馏过程的特征方程：即是计算理论板层数的基本方程之一。

（4）利用气液平衡，可分析、判断精馏操作中的实际问题：例如在精馏塔中，恒压下操作，温度和组成间具有对应关系，因此可利用易于测量的温度来判断难于测量的浓度。

在实际生产中，时常在精馏塔的适当部位（通常称为灵敏板）上安装温度计，用它来控制、调节整个精馏过程。

又如真空精馏中，如温度出现异常现象，则应考虑系统的气密问题等。

2. 气液平衡关系的表达方式在精馏过程中，气液平衡可用相图和气液平衡方程表示。

（1）t-x-y 图和x-y 图相图中t 代表温度（℃），x 和y 分别代表液、气相中易挥发组分的摩尔分数。

在利用相图时应注意以下几点：①精馏过程的分析多利用t-x-y 图，过程计算多利用x-y 图。

②了解沸点、泡点和露点的概念。

对同一组成下，露点总是高于泡点。

对理论板而言，离开该板的气液两相温度相等，即露点等于泡点，但两相组成不等，而呈平衡关系。

③液化率或汽化率，可再相图上用杠杆规则求得。

部分汽化和部分冷凝是精馏的基础。

④恒压下不同物系具有不同的x-y 图曲线。

当平衡曲线偏离对角线愈远时，表示传质推动力愈大，该物系愈易分离。

⑤同一物系下，不同压强的x-y 曲线也不相同，一般在低压下平衡曲线偏离对角线愈远，即愈易分离，可见低压操作有利于精馏分离。

（2）气液平衡方程①用相对挥发度表示的气液平衡方程()11x y xαα=+- 对理想物系，相对挥发度可表示为：00A Bp p α= 由上式可知，相对挥发度α与塔内温度关系不大，因此在计算中可取全塔平均相对挥发度。

第六章蒸馏蒸馏定义：蒸馏分类：易挥发组分难挥发组分有回流蒸馏（精馏）无回流蒸馏：简单蒸馏（间歇操作）平衡蒸馏（连续操作）特殊蒸馏：萃取蒸馏、恒沸蒸馏按操作压力可分为加压、常压和减压蒸馏两组分精馏和多组分精馏第一节双组分溶液的气液相平衡一、溶液的蒸汽压与拉乌尔定律纯组分的蒸汽压与温度的关系：拉乌尔定律：在一定温度下，理想溶液上方气相中任意组分的分压等于纯组分在该温度下的饱和蒸气压与它在溶液中的摩尔分数的乘积。

pA=p A0x A（6-2）pB=p B0x B=p B0(1－xA) （6-3）式中p A、p B——溶液上方A，B组分的平衡分压，Pa；p0——在溶液温度下纯组成的饱和蒸汽压，随温度而变，其值可用安托尼(Antoine)公式计算或由相关手册查得，Pa；xA、x B——溶液中A，B组分的摩尔分数。

二、理想溶液气液平衡（一）t-y-x图1．沸点－组成图（t－ x－ y图）（1）结构以常压下苯-甲苯混合液t－ x－ y图为例，纵坐标为温度t，横坐标为液相组成x A和汽相组成y A（x，y均指易挥发组分的摩尔分数）。

下曲线表示平衡时液相组成与温度的关系，称为液相线，上曲线表示平衡时汽相组成与温度的关系，称为汽相线。

两条曲线将整个t－ x－ y图分成三个区域，液相线以下称为液相区。

汽相线以上代表过热蒸汽区。

被两曲线包围的部分为汽液共存区。

t－ x－ y图数据通常由实验测得。

对于理想溶液，可用露点、泡点方程计算。

（2）应用在恒定总压下，组成为x，温度为t1（图中的点A）的混合液升温至t2(点J)时，溶液开始沸腾，产生第一个汽泡，相应的温度t2称为泡点，产生的第一个气泡组成为y1(点C)。

同样，组成为y、温度为t4（点B）的过热蒸汽冷却至温度t3（点H）时，混合气体开始冷凝产生第一滴液滴，相应的温度t3称为露点，凝结出第一个液滴的组成为x 1(点Q)。

F 、E 两点为纯苯和纯甲苯的沸点。

图 苯－甲苯物系的t － x － y 图 图 苯－甲苯物系的y － x 图应用t － x － y 图，可以求取任一沸点的气液相平衡组成。
