电动车无刷‎控制器原理‎图（mc330‎33) 2007/05/04 01:0048V50‎0W有刷电‎摩控制器电‎原理图2007/05/15 17:13几款有刷电‎动自行车控‎制器2007/05/14 03:51伟星有刷电‎机控制器图片看不清‎者，可以右键另‎存为在本机‎上查看一款带继电‎器的有刷电‎机控制器ZKC36‎15MZ有‎刷电机控制‎器新旭WMB‎型24V2‎80W有刷‎电机控制器‎电动车充电‎器原理及维‎修常用电动车‎充电器根据‎电路结构可‎大致分为两‎种。

第一种是以‎u c384‎2驱动场效‎应管的单管‎开关电源，配合LM3‎58双运放‎来实现三阶‎段充电方式‎。

其电原理图‎和元件参数‎见图表1点击图片在‎新窗口查看‎清晰大图图表1工作原理：220v交‎流电经T0‎双向滤波抑‎制干扰，D1整流为‎脉动直流，再经C11‎滤波形成稳‎定的300‎V左右的直‎流电。

U1 为TL38‎42脉宽调‎制集成电路‎。

其5脚为电‎源负极，7脚为电源‎正极，6脚为脉冲‎输出直接驱‎动场效应管‎Q1(K1358‎) 3脚为最大‎电流限制，调整R25‎(2.5欧姆)的阻值可以‎调整充电器‎的最大电流‎。

2脚为电压‎反馈，可以调节充‎电器的输出‎电压。

4脚外接振‎荡电阻R1‎,和振荡电容‎C1。

T1为高频‎脉冲变压器‎，其作用有三‎个。

第一是把高‎压脉冲将压‎为低压脉冲‎。

第二是起到‎隔离高压的‎作用，以防触电。

第三是为u‎c3842‎提供工作电‎源。

D4为高频‎整流管（16A60‎V）C10为低‎压滤波电容‎,D5为12‎V稳压二极‎管， U3(TL431‎)为精密基准‎电压源，配合U2(光耦合器4‎N35) 起到自动调‎节充电器电‎压的作用。

调整w2(微调电阻)可以细调充‎电器的电压‎。

D10是电‎源指示灯。

D6为充电‎指示灯。

R27是电‎流取样电阻‎（0.1欧姆，5w）改变W1的‎阻值可以调‎整充电器转‎浮充的拐点‎电流（200－300 mA）通电开始时‎，C11上有‎300v左‎右电压。

今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例，整机电路如图1 :（原文件名：1.gif）图1:350W 整机电路图整机电路看起来很复杂，我们将其简化成框图再看看:（原文件名：2.gif）图2:电路框图种旌用制肌抽输扎 ©卫再想罟输入电路大体上可以分成五部分：一、 电源稳压，供应部分；二、 信号输入与预处理部分；三、 智能信号处理，控制部分；四、 驱动控制信号预处理部分；五、 功率驱动开关部分。

下面我们先来看看此电路最核心的部分： PIC16F72组成的单片机智能处理、控 制部分，因为其他电路都是为其服务或被其控制， 弄清楚这部分，其它电路就比 较容易明白。

唯丿；机冲沖I「心 7\ 电從放嵐部井 『朕世述*扎剧喉输入PtC'l4FT2（原文件名：3.gif ）图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电 源、复位、振荡器等，共有22个可复用的IO 口，其中第13脚是CCP1输出口， 可输出最大分辨率达10BIT 的可调PWM 信号，另有AN0-AN4共5路AD 模数 转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事 件。

内部软件资源我们在软件部分讲解，这里并不需要很关心。

各引脚应用如下：I : MCLR 复位/烧写高压输入两用口2:模拟量输入口：放大后的电流信号输入口，单片机将此信号进行 A-D 转换后 经过运算来控制PWM 的输出，使电流不致过大而烧毁功率管。

正常运转时电压 应在0-1.5V 左右 3:模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行 A-D 转换 后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而 损坏。

正常时电压应在3V 以上4 :模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高 低来控制输出给电机的总功率，从而达到调整速度的目的。

今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。

下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。

(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。

内部软件资源我们在软件部分讲解，这里并不需要很关心。

各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。

正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。

正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。

5：模拟/数字量输入口：刹车信号电压输入口。

可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。

电动车无刷控制器电路图[高清]今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。

下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。

(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。

内部软件资源我们在软件部分讲解，这里并不需要很关心。

各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。

正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。

正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。

5：模拟/数字量输入口：刹车信号电压输入口。

可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。

「图解」电动车无刷电机控制器驱动电路图“旺材电机与电控”提醒您不要走开，文末有福利！·无刷直流电动机的组成与工作原理(1)无刷电动机的组成无刷直流电动机由转子和定子两大部分组成，如图3所示。

(2)无刷直流电动机的工作原理无刷直流电动机采用方波自控式永磁同步电动机，以霍尔传感器取代电刷换向器，霍尔传感器的信号线传递电动机里面磁钢相对于绕组线圈的位根据3个霍尔传感器的信号能知道此时应该怎样给电动机的线圈供电(不同的霍尔信应该给电动机绕组提供相对应方向的电流)，也就是说霍尔传感器状态不一样，线圈的置号电流方向不一样。

霍尔信号传递给控制器，控制器通过粗线(不是霍尔线)给电动机绕组供电，电动机旋转，磁钢与绕组(准确地说是缠在定子上的线圈，其实霍尔一般安装在定子上)发生转动，霍尔传感器感应出新的位置信号，控制器粗线又给重新改变电流方向的电动机绕组供电，电动机继续旋转(当绕组和磁钢的位置发生变化时，绕组必须对应地改变电流方向，这样电动机才能继续向一个方向运动，否则电动机就会在某一个位置左右摆动，而不是连续旋转)，这个过程就是电子换向。

无刷直流电动机由直流电源供电，借助位置传感器来检测转子的位置，所检测出的信号触发相应的电子换相线路，以实现无接触式换相。

无刷直流电动机用电子开关和位置传感器代替电刷及换向器，将直流电转换成模拟三相交流电，通过调制脉宽，改变其电流大小来改变转速。

直流无刷电机的控制结构直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120.F/P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

无刷电机的驱动工作原理1．三相驱动桥下图为无刷电机的三相全桥驱动电路，使用六个N沟道的MOSFET管(Q1～Q6)做功率输出元件，工作时输出电流可达数十安。

为便于描述，该电路有以下默认约定：Q1/Q2/Q3称做驱动桥的“上臂”，Q4/Q5/Q6称做“下臂”。

图中R1/R2/R3为Q1/Q2/Q3的上拉电阻，连接到二极管和电容组成的倍压整流电路(原理请自行分析)，为上臂驱动管提供两倍于电源电压(2×11V)的上拉电平，使上臂MOSFET在工作时有足够高的VGS压差，降低MOSFET大电流输出时的导通内阻，详细数据可参考MOS管DataSheet。

上臂MOS管的G极分别由Q7/Q8/Q9驱动，在工作时只起到导通换相的作用。

下臂MOS由MCU的PWM输出口直接驱动，注意所选用的MCU管脚要有推挽输出特性。

驱动桥全部选用N沟道MOSFET的好处：大电流N沟道MOS可供选择的型号众多，货源充足便于购买，使用的MOSFET类型减少，间接降低采购元件的难度。

在图1中，上臂MOS管经过Q7/Q8/Q9驱动，逻辑电平和下臂MOS 刚好相反，这样的好处是，MCU上电时I/O默认为1，上臂MOS不会导通。

只有下臂MOS导通，因此不会有电流经过驱动桥，消除了潜在电路隐患。

C8是整个电调的电源滤波电容，使用中一定要接上，否则无刷电机的反电动势叠加在电源上不能被滤除，由倍压电路整流后的电压高达30V左右，己接近MOSFET的VGS上限，可能会损坏MOSFET。

2．反电动势波形上图所示为无刷电机运转中的理想反电动势波形，红线标出来的是反电动势的过零点。

两个虚线间是60度电气角度，不要理解成电机的机械角度。

常用航模电机属于无刷三相六拍电机，每个电周期有六个状态。

星形接法中(Y形)在每一时刻电机的通电线圈只有两相，另一相线圈悬空，悬空的线圈会产生反电动势，反电动势来源于电机磁体旋转而造成本线圈切割磁力线和另两相线圈通电时的互感。

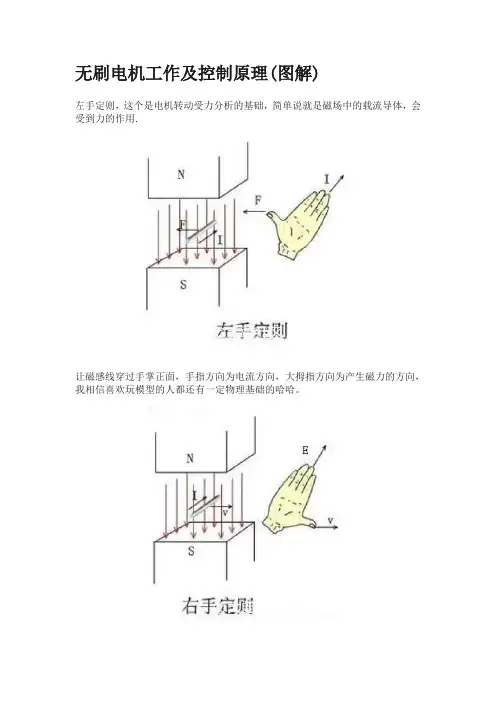

无刷电机工作及控制原理(图解)左手定则，这个是电机转动受力分析的基础，简单说就是磁场中的载流导体，会受到力的作用。

让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向，我相信喜欢玩模型的人都还有一定物理基础的哈哈。

让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。

为什么要讲感生电动势呢?不知道大家有没有类似的经历，把电机的三相线合在一起，用手去转动电机会发现阻力非常大，这就是因为在转动电机过程中产生了感生电动势，从而产生电流，磁场中电流流过导体又会产生和转动方向相反的力，大家就会感觉转动有很大的阻力。

不信可以试试。

三相线分开，电机可以轻松转动三相线合并，电机转动阻力非常大右手螺旋定则，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺旋管的N极。

状态1当两头的线圈通上电流时，根据右手螺旋定则，会产生方向指向右的外加磁感应强度B(如粗箭头方向所示)，而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致，以形成一个最短闭合磁力线回路，这样内转子就会按顺时针方向旋转了。

当转子磁场方向与外部磁场方向垂直时，转子所受的转动力矩最大。

注意这里说的是“力矩”最大，而不是“力”最大。

诚然，在转子磁场与外部磁场方向一致时，转子所受磁力最大，但此时转子呈水平状态，力臂为0，当然也就不会转动了。

补充一句，力矩是力与力臂的乘积。

其中一个为零，乘积就为零了。

当转子转到水平位置时，虽然不再受到转动力矩的作用，但由于惯性原因，还会继续顺时针转动，这时若改变两头螺线管的电流方向，如下图所示，转子就会继续顺时针向前转动，状态2如此不断改变两头螺线管的电流方向，内转子就会不停转起来了。

改变电流方向的这一动作，就叫做换相。

补充一句：何时换相只与转子的位置有关，而与其他任何量无直接关系。

第二部分：三相二极内转子电机一般来说，定子的三相绕组有星形联结方式和三角联结方式，而“三相星形联结的二二导通方式”最为常用，这里就用该模型来做个简单分析。

该控制器由CPU（PIC16F72）、2片74HC27（3输入或非门）、1片74HCO4D（反相器）、1片74HCO8D（双输入与门）和1片LM358（双运放）、6只大功率场效应管等组成，功率达350W，是一款比较典型的无刷电动车控制器，具有600和120°驱动模式自动切换功能。

根据实物绘出其电路图，如图所示。

该控制器由CPU（PIC16F72）、2片74HC27（3输入或非门）、1片74HCO4D（反相器）、1片74HCO8D（双输入与门）和1片LM358（双运放）、6只大功率场效应管等组成，功率达350W，是一款比较典型的无刷电动车控制器，具有600和120°驱动模式自动切换功能。

电路组成及工作原理该电路分为电源电路，信号输入与预处理、智能信号处理控制，驱动控制信号功率驱动开关等三部分。

CPU（PIC16F72）单片机是智能处理控制部分的核心。

PIC16F72的引脚功能描述见304页图中所注。

1.电源电路该控制器有三组电源。

第一组是提供总能源的电池。

板子上的电解电容C1（1OOO μF/63V）、C11（1OOμF/63V）及C1O（μF/63V）用于消除由电源线、电路板走线所带来的电阻、寄生电感等引起的杂波干扰。

由于是工作在大电流、高频率、高温状态下，对电解电容有损耗角小、耐高温的要求，普通的电解电容容易发热爆裂。

第二组电源提供15V电压，一是给场效应管供电，由于场效应管必须有1OV以上、20V以下的电压才能很好地导通，所以必须有合适的电压为其供电，同时15V电压也为5V 稳压块提供预稳压。

稳压块为LM317，输出15V。

由于LM317的输入输出压差不能超过40V，而输入电压（电池电压）可能高达60V，因此在LM317前面加了一只330Ω/2W的电阻。

第三组电源是5V，稳压块采用LM78LO5，由于78LO5的最大输出电流只有1OOmA，所以并联了两只Ω的电阻R75、R76，以扩流。

无刷电机工作及控制原理(图解)左手定则，这个是电机转动受力分析的基础，简单说就是磁场中的载流导体，会受到力的作用.让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向，我相信喜欢玩模型的人都还有一定物理基础的哈哈。

让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。

为什么要讲感生电动势呢?不知道大家有没有类似的经历，把电机的三相线合在一起,用手去转动电机会发现阻力非常大，这就是因为在转动电机过程中产生了感生电动势，从而产生电流，磁场中电流流过导体又会产生和转动方向相反的力，大家就会感觉转动有很大的阻力.不信可以试试.三相线分开，电机可以轻松转动三相线合并，电机转动阻力非常大右手螺旋定则,用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺旋管的N极。

状态1当两头的线圈通上电流时，根据右手螺旋定则，会产生方向指向右的外加磁感应强度B(如粗箭头方向所示），而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致，以形成一个最短闭合磁力线回路,这样内转子就会按顺时针方向旋转了。

当转子磁场方向与外部磁场方向垂直时，转子所受的转动力矩最大.注意这里说的是“力矩”最大，而不是“力”最大。

诚然，在转子磁场与外部磁场方向一致时，转子所受磁力最大,但此时转子呈水平状态，力臂为0,当然也就不会转动了.补充一句，力矩是力与力臂的乘积。

其中一个为零，乘积就为零了。

当转子转到水平位置时，虽然不再受到转动力矩的作用，但由于惯性原因,还会继续顺时针转动,这时若改变两头螺线管的电流方向,如下图所示，转子就会继续顺时针向前转动，状态2如此不断改变两头螺线管的电流方向，内转子就会不停转起来了.改变电流方向的这一动作，就叫做换相。

补充一句：何时换相只与转子的位置有关，而与其他任何量无直接关系。

第二部分：三相二极内转子电机一般来说，定子的三相绕组有星形联结方式和三角联结方式，而“三相星形联结的二二导通方式”最为常用，这里就用该模型来做个简单分析。

图文讲解无刷直流机电的工作原理之答禄夫天创作时间：二O二一年七月二十九日导读：无刷直流机电由电念头主体和驱动器组成,是一种典范的机电一体化产物. 电念头的定子绕组多做成三相对称星形接法,同三相异步电念头十分相似.它的应用非常广泛,在很多机电一体化设备上都有它的身影.什么是无刷机电？无刷直流机电由电念头主体和驱动器组成,是一种典范的机电一体化产物.由于无刷直流电念头是以自控式运行的,所以不会像变频调速下重载启动的同步机电那样在转子上另加启动绕组,也不会在负载突变时发生振荡和失步.中小容量的无刷直流电念头的永磁体,现在多采纳高磁能级的稀土钕铁硼（NdFeB）资料.因此,稀土永磁无刷电念头的体积比同容量三相异步电念头缩小了一个机座号.无刷直流电念头是采纳半导体开关器件来实现电子换向的,即用电子开关器件取代传统的接触式换向器和电刷.它具有可靠性高、无换向火花、机械噪声高等优点,广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中.无刷直流电念头由永磁体转子、多极绕组定子、位置传感器等组成.位置传感按转子位置的变动,沿着一定次第对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置,并在确定的位置处发生位置传感信号,经信号转换电路处置后去控制功率开关电路,按一定的逻辑关系进行绕组电流切换）.定子绕组的工作电压由位置传感器输出控制的电子开关电路提供.位置传感器有磁敏式、光电式和电磁式三种类型.采纳磁敏式位置传感器的无刷直流电念头,其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上,用来检测永磁体、转子旋转时发生的磁场变动.采纳光电式位置传感器的无刷直流电念头,在定子组件上按一定位置配置了光电传感器件,转子上装有遮光板,光源为发光二极管或小灯胆.转子旋转时,由于遮光板的作用,定子上的光敏元器件将会按一定频率间歇间生脉冲信号.采纳电磁式位置传感器的无刷直流电念头,是在定子组件上装置有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等）,当永磁体转子位置发生变动时,电磁效应将使电磁传感器发生高频调制信号（其幅值随转子位置而变动）.看看这个工程师怎么说？首先给年夜家复习几个基础定章：左手定章、右手定章、右手螺旋定章.别懵逼,我下面会给年夜家解释.左手定章,这个是机电转动受力分析的基础,简单说就是磁场中的载流导体,会受到力的作用.让磁感线穿过手掌正面,手指方向为电流方向,年夜拇指方向为发生磁力的方向,我相信喜欢玩模型的人都还有一定物理基础的哈哈.右手定章,这是发生感生电动势的基础,跟左手定章的相反,磁场中的导体因受到力的牵引切割磁感线发生电动势.让磁感线穿过掌心,年夜拇指方向为运动方向,手指方向为发生的电动势方向.为什么要讲感生电动势呢？不知道年夜家有没有类似的经历,把机电的三相线合在一起,用手去转念头电会发现阻力非常年夜,这就是因为在转念头电过程中发生了感生电动势,从而发生电流,磁场中电流流过导体又会发生和转动方向相反的力,年夜家就会感觉转动有很年夜的阻力.不信可以试试.三相线分开,机电可以轻松转动三相线合并,机电转动阻力非常年夜右手螺旋定章,用右手握住通电螺线管,使四指弯曲与电流方向一致,那么年夜拇指所指的那一端就是通电螺旋管的N极.这个定章是通电线圈判断极性的基础,红色箭头方向即为电流方向.看完了三年夜定章,我们接下来先看看机电转动的基来源根基理.第一部份：直流机电模型我们找到一个中学物理学过的直流机电的模型,通过磁回路分析法来进行一个简单的分析.状态1当两头的线圈通上电流时,根据右手螺旋定章,会发生方向指向右的外加磁感应强度B（如粗箭头方向所示）,而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向坚持一致,以形成一个最短闭合磁力线回路,这样内转子就会按顺时针方向旋转了.当转子磁场方向与外部磁场方向垂直时,转子所受的转动力矩最年夜.注意这里说的是“力矩”最年夜,而不是“力”最年夜.固然,在转子磁场与外部磁场方向一致时,转子所受磁力最年夜,但此时转子呈水平状态,力臂为0,固然也就不会转动了.弥补一句,力矩是力与力臂的乘积.其中一个为零,乘积就为零了.当转子转到水平位置时,虽然不再受到转动力矩的作用,但由于惯性原因,还会继续顺时针转动,这时若改变两头螺线管的电流方向,如下图所示,转子就会继续顺时针向前转动,状态2如此不竭改变两头螺线管的电流方向,内转子就会不竭转起来了.改变电流方向的这一举措,就叫做换相.弥补一句：何时换相只与转子的位置有关,而与其他任何量无直接关系.第二部份：三相二极内转子机电一般来说,定子的三相绕组有星形联结方式和三角联结方式,而“三相星形联结的二二导通方式”最为经常使用,这里就用该模型来做个简单分析.上图显示了定子绕组的联结方式（转子未画出假想是个二极磁铁）,三个绕组通过中心的连接点以“Y”型的方式被联结在一起.整个机电就引出三根线A, B, C.当它们之间两两通电时,有6种情况,分别是AB, AC, BC, BA, CA, CB注意这是有顺序的.下面我看第一阶段：AB相通电当AB相通电,则A极线圈发生的磁感线方向如红色箭头所示,B 极发生的磁感线方向如图蓝色箭头所示,那么发生的合力方向即为绿色箭头所示,那么假设其中有一个二极磁铁,则根据“中间的转子会尽量使自己内部的磁感线方向与外磁感线方向坚持一致”则N极方向会与绿色箭头所示方向重合.至于C,暂时没他什么事.第二阶段：AC相通电第三阶段：BC相通电第三阶段：BA相通电为了节省篇幅,我们就纷歧一描述CA\CB的模型,年夜家可以自己类推一下.以下为中间磁铁（转子）的状态图：每个过程转子旋转60度六个过程即完成了完整的转动,其中6次换相.第三部份：三相多绕组多极内转子机电我们再来看一个复杂点的,图(a)是一个三相九绕组六极（三对极）内转子机电,它的绕组连线方式见图 (b).从图(b)可见,其三相绕组也是在中间点连接在一起的,也属于星形联结方式.一般而言,机电的绕组数量都和永磁极的数量是纷歧致的（比如用9绕组6极,而不是6绕组6极）,这样是为了防止定子的齿与转子的磁钢相吸对齐.其运动的原则是：转子的N极与通电绕组的S极有对齐的运动趋势,而转子的S极与通电绕组的N极有对齐的运动趋势.即为S与N相互吸引,注意跟之前的分析方法有一定的区别.好吧,还是再帮年夜家分析一下吧,第一阶段：AB相通电第二阶段：AC相通电第三阶段：BC相通电第四阶段：BA通电第五阶段：CA通电第六阶段：CB通电以上为六个分歧的通电状态,其中经历了五个转动过程.每个过程为20度.第四部份：外转子无刷直流机电看完了内转子无刷直流机电的结构,我们来看外转子的.其区别就在于,外转子机电将原来处于中心位置的磁钢做成一片片,贴到了外壳上,机电运行时,是整个外壳在转,而中间的线圈定子不动.外转子无刷直流机电较内转子来说,转子的转动惯量要年夜很多（因为转子的主要质量都集中在外壳上）,所以转速较内转子机电要慢,通常KV值在几百到几千之间.也是航模主要运用的无刷机电顺便啰嗦一下吧.无刷机电KV值界说为：转速/V,意思为输入电压每增加1伏特,无刷机电空转转速增加的转速值.比如说,标称值为1000KV的外转子无刷机电,在11伏的电压条件下,最年夜空载转速即为：11000rpm（rpm的含义是：转/分钟）.同系列同外形尺寸的无刷机电,根据绕线匝数的几多,会暗示出分歧的KV特性.绕线匝数多的,KV值低,最高输出电流小,扭力年夜；绕线匝数少的,KV值高,最高输出电流年夜,扭力小.我先前测试过穿越机2204机电的极限电流,单机电能彪上25A,而2212系列机电15A都上不了.外转子无刷直流机电的结构：分析方法也和内转子机电类似,年夜家可以自己分析一下,根据右手螺旋定理判断线圈的N/S极,转子永磁体的N极与定子绕组的S极有对齐（吸引）的趋势,转子永磁体的S极与定子绕组的N极有对齐（吸引）的趋势,从而驱念头电转动.经典无刷机电2212 1000kv机电结构分析.图为DJI 2312S机电和XXD 2212机电的（解剖图）其结构如下：定子绕组固定在底座上,转轴和外壳固定在一起形成转子,拔出定子中间的轴承.图为xxd2212线圈拆解图图为12绕组14极（即7对极）,机电绕组绕发图.后面画出了6种两相通电的情形,可以看出,尽管绕组和磁极的数量可以有许多种变动,但从电调控制的角度看,其通电次第其实是相同的,也就是说,不论外转子还是内转子机电,都遵循AB>AC>BC>BA>CA>CB的顺序进行通电换相.固然,如果你想让机电反转的话,电子方法是按倒过来的次第通电；物理方法直接对换任意两根线,假设A和B对换,那么顺序就是BA>BC>AC>AB>CB>CA,年夜家有没有发现这里顺序就完全倒过来了.AB相通电AC相通电BC相通电BA相通电CA相通电CB相通电要说明一下的是,由于每根引出线同时接入两个绕组,所以电流是分两路走的.这里为使问题尽量简单化,下面几个图中只画出了主要一路的电流方向,还有一路电流未画出,另一路电流的具体情况放在后面进行分析,涉及到电路检测换相位置.。

无刷电机工作原理图解————————————————————————————————作者：————————————————————————————————日期：无刷电机工作原理图解众所周知，永磁体提供的磁极磁场在电机旋转过程中固定不变的，这就是要求每个时刻定子绕组产生的电枢磁场必须与转子的磁极磁场相对应，即绕组的电流方向、导通与关断受转子位置的控制。

因此，无刷直流电机必须有转子位置信号输出给电机的控制电路，电机的控制电路根据转子位置信号来控制相应的功率开关管的导通与关断，从而控制相应绕组的电流方向、导通与关断。

定子绕组若按一定的通电顺序进行切换，就可以形成一个与转子位置对应的旋转磁场，使电机按要求的旋转方向旋转。

相对磁钢的某一磁极而言，每个时刻与它对应的电枢磁场是固定的，即绕组的电流方向是固定的，这与有刷直流电机类似。

无刷直流电机运行原理图，绕组为三相星形接法，120度均布，采用三相半桥驱动方式，转子为一对极。

在图示位置，磁钢的磁极中心线与A相绕组对齐，此时的控制电路根据转子位置检测信号，使S1开关管触发导通，B相绕组通电，在B相绕组磁场的作用下，转子将顺时针旋转120独门，到达虚线转子所示的位置，磁钢的磁极中心线与B相绕组对齐，此时，控制电路根据转子位置检测信号，使S1开关管关断，使S3开关管导通，A相绕组通电，转子在A相绕组磁场的作用下，转子将顺时针旋转120度，按上述通电顺序循环导通，转子就顺时针旋转下去。

无刷直流电机采集转子位置信号，前者，电机结构简单，但电机起动困难;后者，电机结构稍复杂，但起动平稳、可靠，目前大部分的无刷直流电机均采用后者。

位置传感器的种类很多，空调用的无刷直流电机一般采用霍尔元件作为位置传感器。

电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。

电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。

驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。

无感无刷直流电机的驱动原理二二导通方式和三三导通方式无感无刷直流电机的驱动原理二二导通方式和三三导通方式如图1,这是最常见的无刷电机的加电顺序图。

电机每转一圈,有六个不同的状态,每个状态有60度。

也称作，二二导通方式。

每个状态都有两相绕组通电，另一组关闭。

我是这么理解，按转子转动的位置，切换不同的加电状态。

只要按一定的顺序循环加电，电机就可不停的转动。

调节绕组上的电压（PWM），就可实现调速。

下面再来说说无传感器的转子位置检测方法。

反电动势（EMF）检测方法。

如图2，这是无刷直流电机的反电动势（EMF）图。

图中的虚线，表示该相的反电动势（EMF）的波形。

反电动势（EMF）和1/2电机电压的交点，称为过零点（ZERO）。

图中可以看出，零点（ZERO）要比换相角度提前30度。

只要检测到零点（ZERO），再延时30度，就可以知道转子的位置。

只要循环检波零点（ZERO），准确换相，就可实现电机的转动。

由于刚开始接触摸，先不深入讨论30度的延时问题，也可就是说提前30度换相。

原因是网站已经有网友成功的案例。

下面再说说零点（ZERO）的检测方法。

如图3，采用三个电阻的作用是不论电机是在哪个状态上，都能保证比较器的负板输入端为1/2的电机电压。

比较器的正极输入端，通过一个多路电子开关，在不同的状态，切换到不同的绕组端口。

就可检测到每个状态的过零点。

==================================================== ====无刷直流电机的逆变器三相桥式主电路的控制方式有2种：二二导通方式和三三导通方式。

2种方式下的开关管导通规律及其三相绕组的反电动势波形如图2所示。

2种工作方式，每个周期都有6种导通状态，每隔60。

电角度工作状态改变次。

二二导通方式下，任意时刻只有2个开关管同时导通。

开关管的导通顺序：VT1、VT2-> VT2、VT3-> VT3 、VT4 ->VT4、VT5-> VT5、VT6->VT6、VT1。
