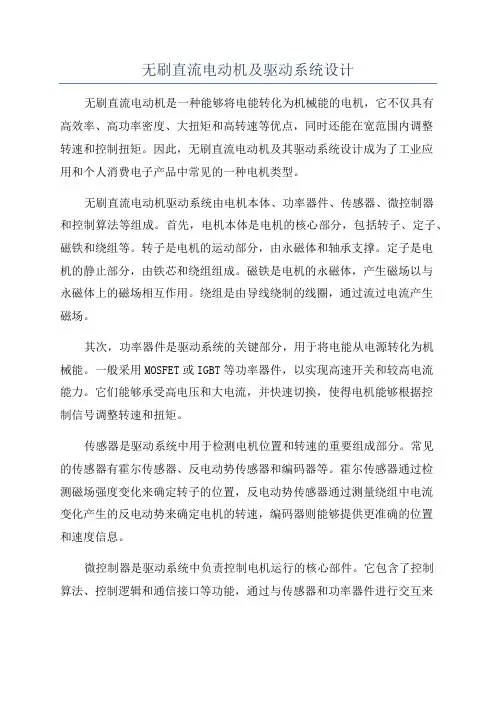

无刷直流电动机及驱动系统设计无刷直流电动机是一种能够将电能转化为机械能的电机，它不仅具有高效率、高功率密度、大扭矩和高转速等优点，同时还能在宽范围内调整转速和控制扭矩。

因此，无刷直流电动机及其驱动系统设计成为了工业应用和个人消费电子产品中常见的一种电机类型。

无刷直流电动机驱动系统由电机本体、功率器件、传感器、微控制器和控制算法等组成。

首先，电机本体是电机的核心部分，包括转子、定子、磁铁和绕组等。

转子是电机的运动部分，由永磁体和轴承支撑。

定子是电机的静止部分，由铁芯和绕组组成。

磁铁是电机的永磁体，产生磁场以与永磁体上的磁场相互作用。

绕组是由导线绕制的线圈，通过流过电流产生磁场。

其次，功率器件是驱动系统的关键部分，用于将电能从电源转化为机械能。

一般采用MOSFET或IGBT等功率器件，以实现高速开关和较高电流能力。

它们能够承受高电压和大电流，并快速切换，使得电机能够根据控制信号调整转速和扭矩。

传感器是驱动系统中用于检测电机位置和转速的重要组成部分。

常见的传感器有霍尔传感器、反电动势传感器和编码器等。

霍尔传感器通过检测磁场强度变化来确定转子的位置，反电动势传感器通过测量绕组中电流变化产生的反电动势来确定电机的转速，编码器则能够提供更准确的位置和速度信息。

微控制器是驱动系统中负责控制电机运行的核心部件。

它包含了控制算法、控制逻辑和通信接口等功能，通过与传感器和功率器件进行交互来实现对电机转速、扭矩和方向的精确控制。

微控制器能够根据输入的控制信号，通过调节电流和电压来控制电机的运行状态。

最后，控制算法是驱动系统的重要组成部分，在实际应用中起到至关重要的作用。

常见的控制算法包括PID控制、电流环控制、速度环控制和位置环控制等。

PID控制通过调整比例、积分和微分控制器的系数来达到稳定控制的效果。

电流环控制通过直接或间接测量电机电流，以控制电机的转矩和速度。

速度环控制通过测量电机转速，并根据所需转速和实际转速之间的差异来调整控制信号。

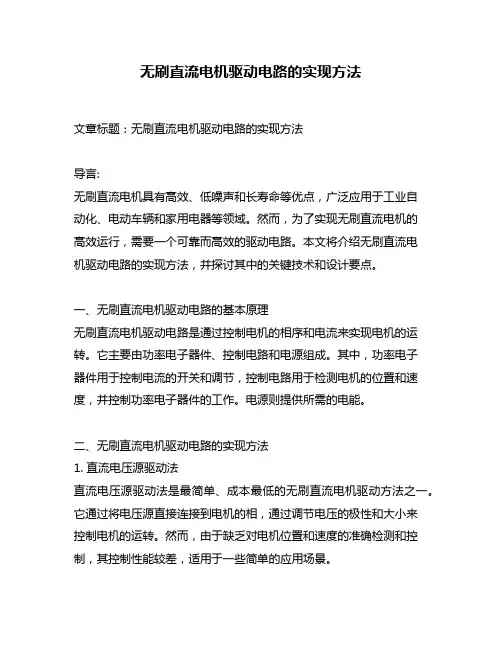

无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。

然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。

本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。

一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。

它主要由功率电子器件、控制电路和电源组成。

其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。

电源则提供所需的电能。

二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。

它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。

然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。

2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。

该方法通常包括位置传感器、速度传感器和控制模块。

然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。

3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。

它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。

该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。

然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。

三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。

它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。

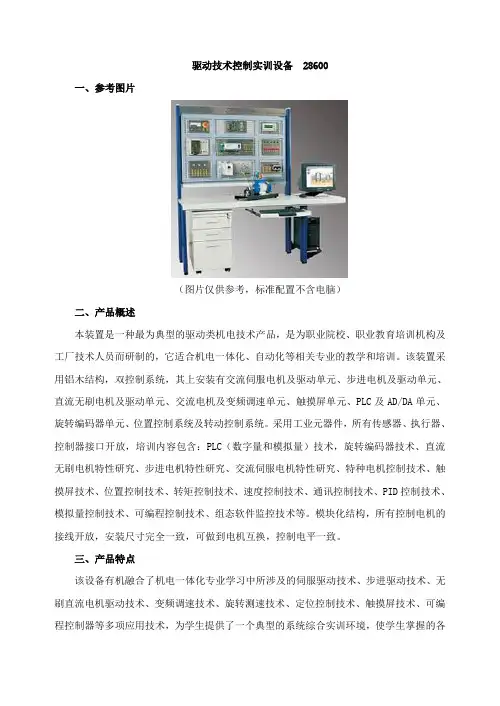

驱动技术控制实训设备 28600一、参考图片（图片仅供参考，标准配置不含电脑）二、产品概述本装置是一种最为典型的驱动类机电技术产品，是为职业院校、职业教育培训机构及工厂技术人员而研制的，它适合机电一体化、自动化等相关专业的教学和培训。

该装置采用铝木结构，双控制系统，其上安装有交流伺服电机及驱动单元、步进电机及驱动单元、直流无刷电机及驱动单元、交流电机及变频调速单元、触摸屏单元、PLC及AD/DA单元、旋转编码器单元、位置控制系统及转动控制系统。

采用工业元器件，所有传感器、执行器、控制器接口开放，培训内容包含：PLC（数字量和模拟量）技术，旋转编码器技术、直流无刷电机特性研究、步进电机特性研究、交流伺服电机特性研究、特种电机控制技术、触摸屏技术、位置控制技术、转矩控制技术、速度控制技术、通讯控制技术、PID控制技术、模拟量控制技术、可编程控制技术、组态软件监控技术等。

模块化结构，所有控制电机的接线开放，安装尺寸完全一致，可做到电机互换，控制电平一致。

三、产品特点该设备有机融合了机电一体化专业学习中所涉及的伺服驱动技术、步进驱动技术、无刷直流电机驱动技术、变频调速技术、旋转测速技术、定位控制技术、触摸屏技术、可编程控制器等多项应用技术，为学生提供了一个典型的系统综合实训环境，使学生掌握的各项专业知识得到全面、综合的提升。

设备整体有铝合金实训台，各实训单元，位置控制系统及转动控制系统组成。

控制系统采用模块组合式，由PLC模块、触摸屏模块、电源模块和指令指示元件模块等组成。

实训系统和控制系统之间连接方便，可按实训需要对模块进行灵活组合、安装和调试。

该装置所有模块端子均采用采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股铜，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐高压、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套轻铜弹片，接触优良。

各指令开关、传感器和指示元件的电路通过端子排进行连接。

无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。

它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。

二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。

基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。

2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。

3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。

三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。

2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。

3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。

4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。

四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。

2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。

3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。

4. 逻辑控制模块：根据输入信号控制电机的转速和转向。

5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。

4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。

2. 驱动电流经过电流检测模块后，进入电机的定子线圈。

3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。

4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。

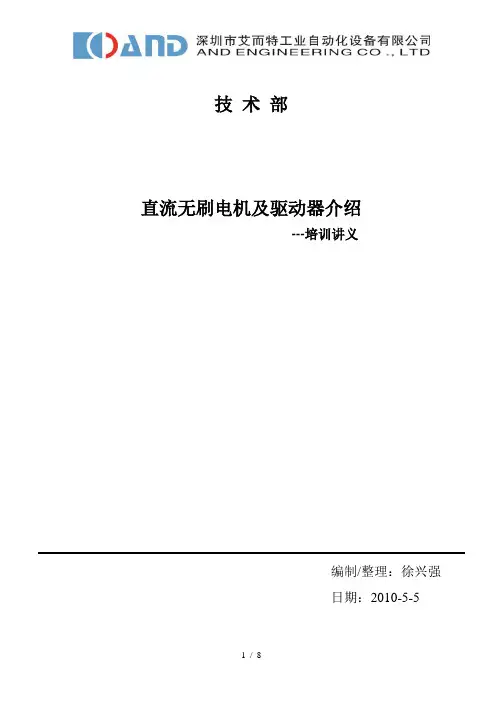

技术部直流无刷电机及驱动器介绍---培训讲义编制/整理：徐兴强日期：2010-5-5一、产品技术特点1）既具有AC电机的优点：结构简单，运行可靠，维护方便等；2）又具有DC电机的优点：调速性能好，运行效率高，无励磁损耗等；3）同时，与DC有刷电机比较：无接触磨损，无火花，低噪音，无辐射干扰等；4）再有，与伺服电机比较：控制/驱动原理较简单，可灵活多变，且成本较低；有较高的成套性价比，实用性很强。

主要缺陷：低速启动时，有轻微震动；但不会失步（比较于步进电机）。

二、主要应用方面1）在精密电子设备和器械中的应用如：电脑硬盘的主轴驱动，激光打印机，复印机，医疗器械，卫星太阳能帆板驱动，医疗监控设备等。

2）在家用电器中的应用如：空调器、洗衣机、电热器、吸尘器、电风扇、搅拌机等。

3）在电瓶车/牵引机中的应用4）在工业系统中的应用如：工业缝纫机、纺织印花机、等等；5）在军事工业和航空航天中的应用三、特殊功能与性能分析# 典型特性曲线，如下：##由以上特性曲线可知：1）电机的最大转矩为启动和堵转时的转矩；2）在同一转速下，改变供电电压，可以改变电机的输出转矩；3）在相同转矩时，改变供电电压，可以改变电机的转速。

即：在驱动电路中，通过PWM方式改变供电电压的平均值，在保证转矩不变的情况下，可以实现对电机的平稳调速。

###BLDC与AC交流感应式电机相比，具有如下优点：1）转子采用永磁体，无需激励电流。

故，同样的电功率，可以获得更大的机械功率；2）转子无铜损，无铁损，发热更小；3）启动、堵转时力矩大，更适合于阀门打开、关闭瞬间需要力矩大的场合；4）电机的输出力矩与工作电压、电流成正比，从而可以简化力矩的检测电路，并更加可靠；5）利用PWM调制方式改变供电电压的平均值，可以实现平稳调速，使调速、驱动功率电路更加简单，综合成本降低；6）利用PWM调低供电电压来启动电机，可以有效减小启动电流；7）采用PWM调制的直流电压，相对于正弦交流电压，电磁辐射更小，对电网的谐波干扰更小；8）采用闭环转速控制电路，可在负载力矩变化时，保持电机的转速不变。

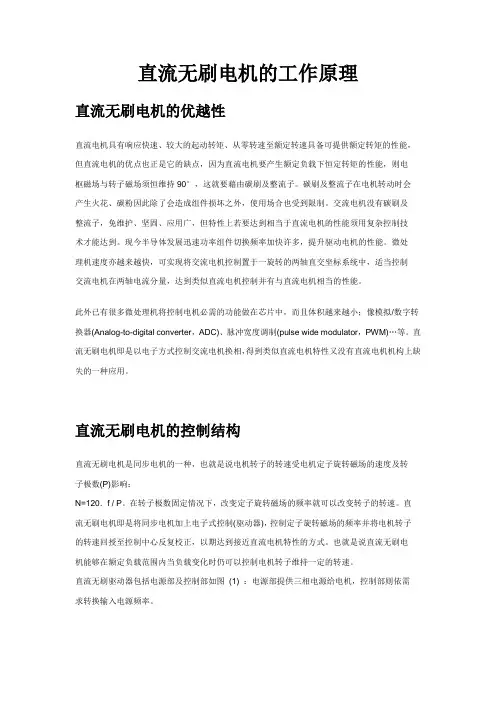

直流无刷电机的工作原理直流无刷电机的优越性直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。

碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。

交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。

现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。

微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直交坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。

此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小；像模拟/数字转换器(Analog-to-digital converter，ADC)、脉冲宽度调制(pulse wide modulator，PWM)…等。

直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。

直流无刷电机的控制结构直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120．f / P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷驱动器包括电源部及控制部如图(1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。

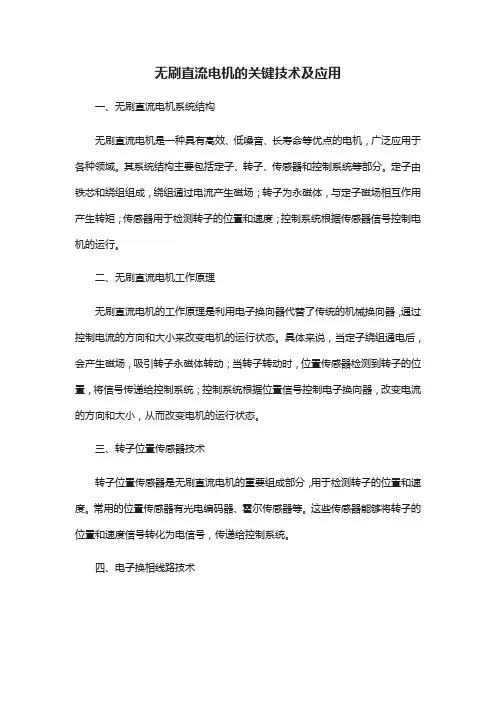

无刷直流电机的原理与驱动
无刷直流电机是一种将直流电能转变为机械能的设备。

它与传统的刷式直流电机相比，具有更高的效率、更长的寿命和更低的噪音。

无刷直流电机的工作原理主要涉及三个部分：转子、定子和驱动电路。

首先，转子是电机的旋转部件。

它由多个永磁体组成，这些永磁体将会产生磁场。

当电机给定电流时，转子中的磁场仍然保持不变。

其次，定子是电机的固定部件。

它包括绕组和传感器。

绕组是由三组线圈组成的，通常称为A、B、C相。

每个相都包含多个线圈，它们按特定的顺序连接在一起。

而传感器则用来检测转子位置，通常采用霍尔元件进行检测。

最后，驱动电路是控制电机运行的关键。

在无刷直流电机中，驱动电路必须能够根据转子的位置和速度来调整电流的方向和幅度。

这通常通过硬件或软件来实现。

当转子的位置发生改变时，传感器会发送信号给驱动电路，从而使电流按照正确的顺序通过绕组。

总结而言，无刷直流电机依靠转子的磁场和定子的绕组以及驱动电路的控制来实现电能到机械能的转换。

这种电机在许多领域有广泛的应用，例如汽车、工业自动化和家用电器等。

直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。

相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。

直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。

在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。

电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。

当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。

为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。

电子换向可以通过测量转子位置并实时调整电流来实现。

电子换向通常通过三相电流反馈控制来实现。

这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。

无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。

PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。

这种驱动方式能够提高电机的效率，并减少能量损失。

此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。

在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。

例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。

此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。

总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。

在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。

进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。

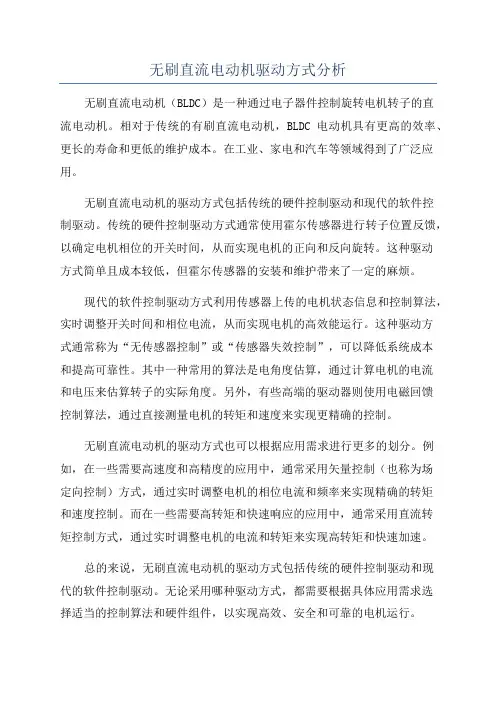

无刷直流电动机驱动方式分析无刷直流电动机（BLDC）是一种通过电子器件控制旋转电机转子的直流电动机。

相对于传统的有刷直流电动机，BLDC电动机具有更高的效率、更长的寿命和更低的维护成本。

在工业、家电和汽车等领域得到了广泛应用。

无刷直流电动机的驱动方式包括传统的硬件控制驱动和现代的软件控制驱动。

传统的硬件控制驱动方式通常使用霍尔传感器进行转子位置反馈，以确定电机相位的开关时间，从而实现电机的正向和反向旋转。

这种驱动方式简单且成本较低，但霍尔传感器的安装和维护带来了一定的麻烦。

现代的软件控制驱动方式利用传感器上传的电机状态信息和控制算法，实时调整开关时间和相位电流，从而实现电机的高效能运行。

这种驱动方式通常称为“无传感器控制”或“传感器失效控制”，可以降低系统成本和提高可靠性。

其中一种常用的算法是电角度估算，通过计算电机的电流和电压来估算转子的实际角度。

另外，有些高端的驱动器则使用电磁回馈控制算法，通过直接测量电机的转矩和速度来实现更精确的控制。

无刷直流电动机的驱动方式也可以根据应用需求进行更多的划分。

例如，在一些需要高速度和高精度的应用中，通常采用矢量控制（也称为场定向控制）方式，通过实时调整电机的相位电流和频率来实现精确的转矩和速度控制。

而在一些需要高转矩和快速响应的应用中，通常采用直流转矩控制方式，通过实时调整电机的电流和转矩来实现高转矩和快速加速。

总的来说，无刷直流电动机的驱动方式包括传统的硬件控制驱动和现代的软件控制驱动。

无论采用哪种驱动方式，都需要根据具体应用需求选择适当的控制算法和硬件组件，以实现高效、安全和可靠的电机运行。
