电源磁芯尺寸功率参数

常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

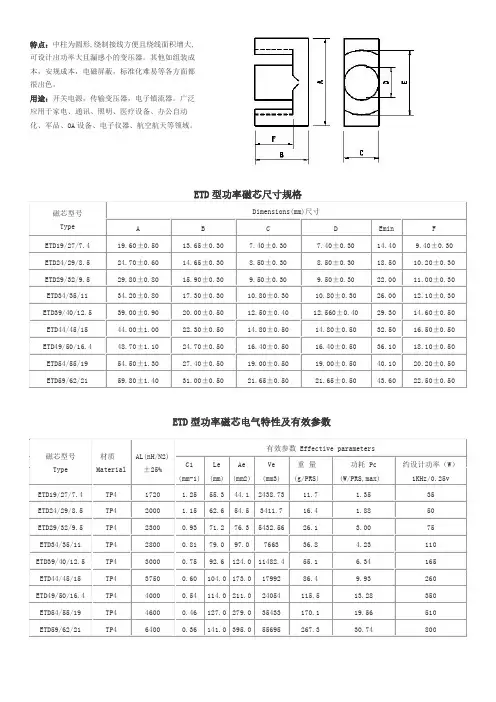

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。

磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。

因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

电源磁芯尺寸功率全参数电源磁芯是电源变压器的重要组成部分，它承担着能量传递和磁通闭合的功能。

磁芯尺寸、功率和全参数对于电源的性能和效率有着重要的影响。

下面将详细介绍电源磁芯的尺寸、功率和全参数。

一、电源磁芯尺寸：电源磁芯的尺寸是指磁芯的外形尺寸、截面积和线圈匝数。

磁芯的外形尺寸一般由设计要求和空间限制决定，常见的形状有E型、EI型、U型、RM型等。

截面积决定了磁芯的磁导率和磁通容量，通常使用的磁芯材料有硅钢片、铁氧体等。

线圈匝数是根据设计要求和电源输出功率来确定的，它直接关系到磁芯的工作频率和电感系数。

二、电源磁芯功率：电源磁芯的功率是指它所能承载的最大输出功率。

功率的大小与磁芯的尺寸、材料和线圈匝数有关。

一般来说，功率越大，磁芯的尺寸越大，材料越好，线圈匝数越多。

功率的大小决定了磁芯的磁通密度和磁场强度，这直接影响到电源的效率和稳定性。

因此，在设计电源时需要根据所需的输出功率选择合适的磁芯功率。

三、电源磁芯全参数：电源磁芯的全参数包括磁芯的饱和磁感应强度、磁导率、损耗以及温升等。

饱和磁感应强度是指磁芯材料在磁场作用下达到饱和状态时的磁感应强度，它决定了磁芯的磁通容量和工作频率范围。

磁导率是指磁芯材料的磁导率，它决定了磁芯的磁导能力和磁路的效率。

损耗是指磁芯在工作过程中产生的磁滞损耗和涡流损耗，它影响到电源的效率和温升。

温升是指磁芯在工作过程中产生的热量，它决定了磁芯的散热能力和长期稳定性。

总结起来，电源磁芯的尺寸、功率和全参数是电源设计中需要考虑的重要因素。

合理选择磁芯的尺寸、功率和全参数，可以提高电源的效率和稳定性，满足设计要求。

因此，在设计电源时，需要根据实际需求和技术要求综合考虑这些因素，选择合适的磁芯。

单端反激式开关电源磁芯尺寸和类型的选择单端反激式开关电源磁芯尺寸和类型的选择A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70W EER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 ----EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 ----EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54--EP EP10 EP13 EP17 EP20 -- ---- --RM RM4 RM5 RM6 RM10 RM12 RM14 ----POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230PQ3535 PQ4040EC -- -- -- -- --EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大 | 中 | 小 2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

电源输出功率与磁芯尺寸的计算方法电源输出功率是指电源所能提供的电能转换成其他形式能量的能力。

磁芯尺寸则是指电源中使用的磁芯的尺寸大小。

电源输出功率与磁芯尺寸之间存在一定的关系，下面将从电源输出功率的计算方法和磁芯尺寸对电源输出功率的影响两方面进行详细介绍。

一、电源输出功率的计算方法：1.直流电源：直流电源的输出功率可以通过电源的电压和电流来计算，即功率等于电压乘以电流。

公式表示如下：P=V×I其中，P表示功率，单位为瓦特（W）；V表示电压，单位为伏特（V）；I表示电流，单位为安培（A）。

2.交流电源：交流电源的输出功率需要考虑功率因数的影响，功率因数是指电源输出功率与视在功率的比值。

公式表示如下：P=S×PF其中，P表示功率，单位为瓦特（W）；S表示视在功率，单位为伏安（VA）；PF表示功率因数，取值范围为0到1视在功率可以通过电源的电压、电流和相位差来计算，公式表示如下：S=V×I其中，S表示视在功率，单位为伏安（VA）；V表示电压，单位为伏特（V）；I表示电流，单位为安培（A）。

功率因数可以通过电源的实际功率和视在功率来计算，公式表示如下：PF=P/S其中，PF表示功率因数，取值范围为0到1；P表示实际功率，单位为瓦特（W）；S表示视在功率，单位为伏安（VA）。

二、磁芯尺寸对电源输出功率的影响：磁芯尺寸是指电源中使用的磁芯的大小。

磁芯的尺寸对电源输出功率有一定的影响，下面将从磁芯材料选择、磁芯截面积和磁芯长度三个方面进行介绍。

1.磁芯材料选择：磁芯材料的选择对电源输出功率有重要影响。

常见的磁芯材料包括铁氧体、铁镍合金、铁硅合金等。

不同的磁芯材料具有不同的磁导率和磁饱和磁场强度，选择合适的磁芯材料可以提高电源的输出功率。

2.磁芯截面积：磁芯截面积是指磁芯的横截面积大小。

磁芯截面积的增大可以提高电源的输出功率，因为磁芯截面积的增大可以增加磁通量的传导能力。

然而，磁芯截面积过大也会增加电源的体积和成本。

电源磁芯尺寸功率参数
电源磁芯是电源变压器中的重要组成部分，用于提供适当的电压和电流输出。

它是一种由铁氧体材料制成的环形磁芯，具有特定的尺寸和功率参数。

磁芯的尺寸是指其外径、内径和高度。

这些尺寸的选择对于电源变压器的性能非常重要。

一般来说，大尺寸的磁芯可以提供更高的功率输出，但也会增加材料成本和体积。

因此，在设计电源变压器时，需要根据实际需求和成本考虑来选择适当的磁芯尺寸。

磁芯的功率参数主要包括饱和磁感应强度和损耗。

饱和磁感应强度是指当磁芯中的磁场强度达到一定值时，磁芯会进入饱和状态，导致输出电压和电流的失真。

因此，选择具有较高饱和磁感应强度的磁芯可以提供更大的功率输出。

损耗是指磁芯在工作过程中产生的能量损失，会转化为热量。

选择具有较低损耗的磁芯可以提高变压器的效率和稳定性。

除了尺寸和功率参数外，电源磁芯的材料也非常重要。

常见的磁芯材料包括硅钢片和铁氧体。

硅钢片具有较高的导磁性能和较低的损耗，适用于低频电源变压器。

而铁氧体具有较高的饱和磁感应强度和较低的磁滞损耗，适用于高频电源变压器。

总之，电源磁芯的尺寸和功率参数是设计电源变压器时需要考虑的重要因素。

合理选择磁芯的尺寸和功率参数可以提高电源变压器的性能和效率，满足实际需求。

同时，选择合适的材料也是保证磁芯性能的关键。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大| 中| 小2008-08-28 12:53 - 阅读：6184 - 评论：2单端反激式开关电源磁芯尺寸和类型的选择徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 ----EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 ----EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54--EP EP10 EP13 EP17 EP20 -- ---- --RM RM4 RM5 RM6 RM10 RM12 RM14 ----POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230PQ3535 PQ4040EC -- -- -- -- --EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大| 中| 小2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

开关电源变压器磁芯参数1
开关电源变压器磁芯参数1
1.材料：常见的磁芯材料包括铁氧体、磁性氧化物以及一些稀土磁材
料如钐铝石榴石（SmCo）和钕铁硼（NdFeB）。

这些材料具有高磁导率和
低磁损耗的特性，可以有效地转换电能。

2.形状：磁芯的形状可以是环形、EE形、EI形、E形、U形等。

环形
磁芯常用于高频开关电源变压器，而EE形、EI形、E形和U形磁芯常用
于低频和中频开关电源变压器。

3.尺寸：磁芯的尺寸通常由外径、内径、高度和槽数等来确定。

这些
尺寸的选择与变压器的功率要求以及开关频率有关。

一般来说，功率越大，磁芯的尺寸越大。

4.饱和磁通密度：饱和磁通密度是指磁芯所能承受的最大磁通密度。

选择合适的磁芯材料和尺寸可以确保在额定电流下不产生饱和磁通密度，
以避免磁芯因饱和而产生磁损耗。

5.磁导率：磁导率是指磁芯能导磁的能力，也是一个重要的参数。

高
磁导率可以提高变压器的转换效率。

6.磁芯损耗：磁芯损耗是指磁芯在工作过程中因磁滞、涡流和分子摩
擦等因素而产生的能量损耗。

选择低磁芯损耗的磁芯材料和合理设计磁芯
结构可以提高变压器的效率。

7.温度特性：磁芯的温度特性指的是磁芯在不同温度下的磁导率和磁
损耗等参数的变化。

不同的磁芯材料有不同的温度特性，合理选择磁芯材
料和设计磁芯结构可以确保变压器在不同温度下的稳定性。

以上是开关电源变压器磁芯的一些常见参数。

在设计和选择开关电源变压器时，需要仔细考虑这些参数，以满足不同的应用需求。

常用电源磁芯参数MnZn 功率铁氧体EPC功率磁芯特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。
