大金地暖安装规范手册

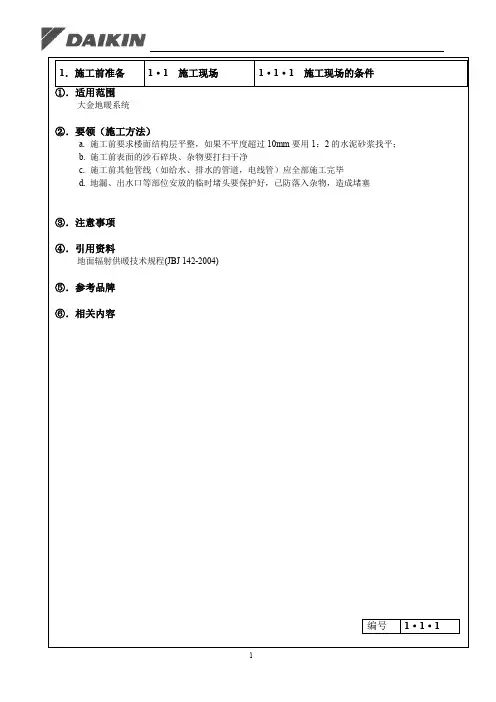

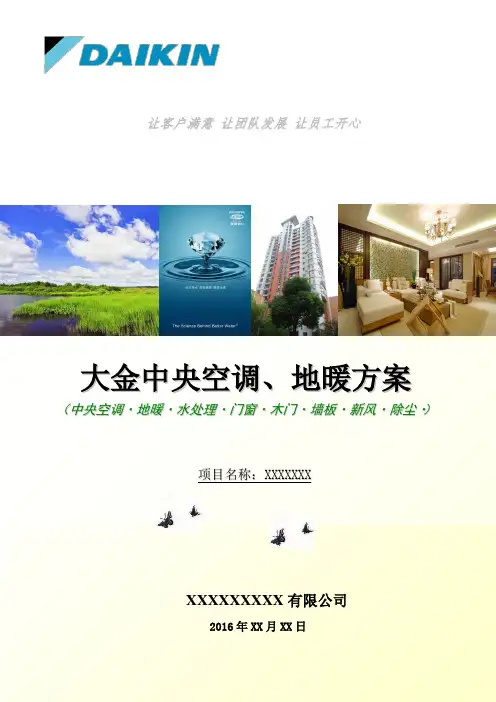

让客户满意让团队发展让员工开心大金中央空调、地暖方案（中央空调·地暖·水处理·门窗·木门·墙板·新风·除尘·）项目名称：X X X X X X X目录XXXXXXXXX有限公司2016年XX月XX日一、公司简介1-1慈溪商豪贸易有限公司简介XXXXXXXXXXXXX是一家集销售、安装和维修各类中央空调的专业性中央空调公司。

公司经营大金、麦克维尔、等知名品牌的中央空调产品，在家居方面，还销售地热采暖系统、中央新风、中央热水、中央净水和软水等家居集成系统。

公司经营品类有家用（户式）中央空调、商用中央空调、大型中央空调等系统。

包括VRV变频多联式中央空调等。

公司有专业的设计师、工程师和安装维修技术工人队伍，并经过了大金公司的专业测试和专业认证。

公司以完善的售前、售后服务为后盾，以“质量和诚信”的经营理念，致力于人工环境事业的美化和推广。

我们是您的“中央空调专家”，我们以诚信的素养和专家的品质，加上我们过硬的工程安装质量为您打造一个优质实惠的五星级家居办公环境。

二、产品简介2-1大金中央空调简介早于1969年大金就在日本率先开发了第一台家用多联空调系统，30多年来不间断的研发和实践，使大金家用中央空调成为目前世界上最可靠、最完善的产品之一。

在中国的10年间，大金家用中央空调作为众多著名房产项目的首选产品，被广泛运用于别墅、公寓等住宅领域，确立了牢固的品牌地位。

大金将始终以“满足客户需求”为目标，以最高的信誉和诚意与房产商们共同打造让消费者称心满意的住宅空间。

在对手如云的房产市场中，大金以其优质可靠的产品、专业的设计、严格的安装和完善的服务全面提升您楼盘的可信度，与您共同打造深受房产消费者欢迎和信赖的精品楼盘。

家用中央空调不同于普通的分体式空调，它对系统的合理、技术的先进、产品的质量都提出了更高的要求。

因此，给楼盘配置一套合理又高品质的家用中央空调系统是非常必要的，而采用冷媒的多联系统是目前最为理想的家用中央空调。

地暖安装要求和规范一、保温板的铺设1.整板放在四周,切割板放在中间;2.板与板之间用胶带连接;3.平整度,高差不允许超过正负5MM,4.缝隙不大于5MM二、反射膜的铺设1.反射膜铺设一定平整,不得有褶皱;2.遮盖严密,不得有漏保温板或地面现象;3.反射膜方格对称整齐,不得有错格现象发生,方便计算管道间距,反射膜方格间距为5公分;4.反射膜之间必须用透明胶带或铝箔胶带粘贴三、保温的安装要求1.用乳胶或钉子将边角保温沿墙粘贴,要求粘贴平整,搭接严密;2.分水器到地面部分管道必须加保温套管;3.主管道要打卡固定,漏在地坪外面的要做保温;4.保温要用红蓝色、以便区分供回水;5.保温接口要用胶水粘贴,保温要套整齐、不能漏管子;四、管道的铺设1.与设计回路相符合;图纸仅供参考、以现场实际操作施工;2.管道铺设间距与设计相符合;如没有图纸的要与业主沟通;3.如管道回路之间实际铺设长度差距大于30米,则从新调整并及时通知公司;4.管道与墙体之间距离在100—150MM;5.坚决制止出现管道交叉现象;6.盘管的直管卡钉间距保持在350—450MM7.盘管与盘管之间间距保持一致;8.地暖辐射供暖地板当边长超过6m或面积超过30㎡时,要设置伸缩缝,高度同细石混凝土垫层;塑料管穿越伸缩缝时,应设置长度不小于400mm的柔性套管;在分水器及加热管道密集处,管外用不短于1000mm的波纹管保护,以降低混凝土热膨胀;五、铺设钢丝网1.钢丝网用卡钉固定2.管卡位置钉于钢丝网四角与中间位置,每片钢丝网卡钉数量不得少于8个;3.不得出现钢丝网翘起现象;4.钢丝网必须铺设在管道上部;六、分水器安装1.为保证分集水器将来维修,分水器所在位置必须保证分水器可整体拆卸;2.分水器安装时上沿高度不低于600MM;3.分集水器路数应该与设计相符和;4.分集水器附近留有一个五空10A插座;5.分集水器的进回水两端应安装压力表、自动排气阀;6.分集水器固定好之后连接壁挂炉给回水主管道,管道接口处装过滤器;7.每路管子都要做标示,主管要标明进回水管;8.分集水器安装完毕临时用反射膜进行覆盖保护,防止落水泥、油漆等污染物9.分集水器的接管,条件允许的情况下做背出管;七、热电头执行器安装1.与温度控制面板连接是否与施工方案相符;2.与分水器连接是否紧密;3.开启,关闭是否正常;4.接线要整齐,不要零乱;八、壁挂炉安装1.根据壁挂炉尺寸,及安装前预留尺寸,烟道位置,校准准确位置后,挂炉;2.壁挂炉底下接口采用软管连接;3.壁挂炉底下的水口尽量采用隐藏式安装;4.墙壁上的水口装饰罩必须安装;备注：壁挂炉的功率简单计算方法为：每千瓦带7个平方,比如24千瓦壁挂炉,可以带247=168平方的采暖面积,用户的采暖面积在168平方米以下,则可以选用24千瓦壁挂炉,选用壁挂炉的原则是宁大勿小;壁挂炉的水泵扬程一般为10,所以,壁挂炉最多可以带三个楼层的地暖,采暖层面与壁挂炉高差超过10米,则必须加辅助循环泵,或采用带循环泵的分水器;壁挂炉带生活热水,如用户有一个卫生间用24KW壁挂炉,如用户有两个至三个卫生间则采用28KW壁挂炉;九、温度控制面板安装1.安装位置是否与设计位置,以及设计功能相符2.线控器布线要求保温板下走管,2.温度控制面板一定要安放在所要控制的采暖功能区内3.电路是否通畅4.运行是否正常十、混凝土铺设1、细石混凝土保护层铺设,铺设前先检查压力表,如压力表压力低于4MPA,则禁止施工2、混泥土搅拌：严禁直接在地暖管上进行混泥土搅拌;可在地暖管上铺垫木板或者是塑料板;施工时不得出现钢丝网外露现象,如边界保温条脱落,需将边界保温条复位3、混泥土找平后地面高差不得大于5mm4、铺设混泥土时,在门口、过道、地漏等位置必须做好记号,防止后期施工中不当行为破坏地暖管道十一、散热片安装1.暗装散热片槽要开直,深度要够;2.管路要走直、要穿保温、保温连接口要用胶水粘贴、不能漏管子,要用与管径相符的保温;3.管子要用卡子固定,禁止用铁丝捆绑;要求：米一个固定点;4.墙体内管子必须套保温管,5.散热片的水口一定要定位准确,偏差不能大于5㎜,装饰罩必须安装;。

地暖施工规范及流程篇一：地暖施工规范及流程网站位置：首页 >> 支持与下载 >> 行业规范地暖施工规范及流程>>1、地板辐射采暖管材地暖常用的管材有钢管、铜管和塑料管。

由于塑料管具有无接头、容易弯曲、易于施工等优点，因此工程中经常选用塑料管。

常用的塑料管有交联聚乙烯PEX管、改性聚丙烯PP-C 管、聚丁烯PB管和交联聚乙烯铝塑复合管XPAP。

具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点，在50℃环境下使用可达50年。

未来假日花园二期工程B、C楼地暖采用的是PEX管。

不论用什么管材，管件和管材的内外壁应平整、光滑，无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷；管件和管材颜色应一致，无色泽不均匀；地暖产品产品装卸运输和搬运时应小心轻放，不能受到剧烈碰撞和尖锐物体冲击，不能抛、摔、滚、拖，避免接触油污，在储存和施工过程中要严防泥土和杂物进入管内，存放处避免阳光直射。

2、地暖埋管铺设方式大致分为蛇型和回型两种形状，蛇型铺设又分为单蛇型、双蛇型和交错双蛇型，回型铺设可分为单回型、双回型。

3、地暖施工条件⑴室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

⑵地暖设计图纸及其他技术文件齐全。

⑶地板辐射采暖工程施工方案经审批并进行了技术交底。

⑷材料、机具和施工力量等已准备就绪，且能保证正常施工。

⑸施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

⑹安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。

⑺地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。

⑻地暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。

⑼安装人员应熟悉管材的一般性能，掌握基本操作要点。

⑽所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

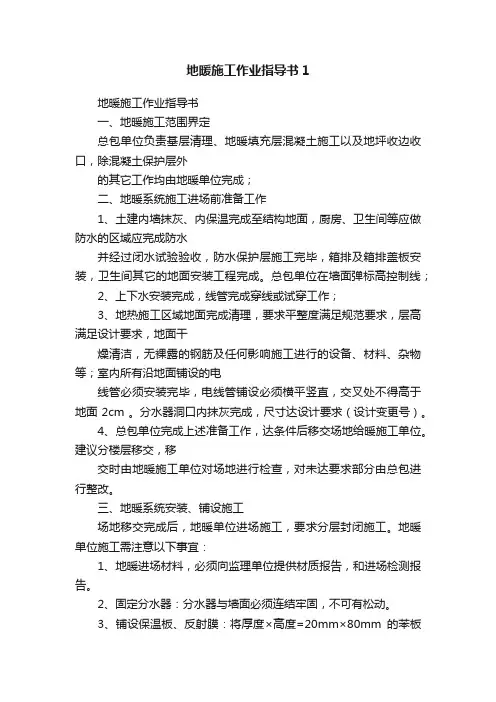

地暖施工作业指导书1地暖施工作业指导书一、地暖施工范围界定总包单位负责基层清理、地暖填充层混凝土施工以及地坪收边收口，除混凝土保护层外的其它工作均由地暖单位完成；二、地暖系统施工进场前准备工作1、土建内墙抹灰、内保温完成至结构地面，厨房、卫生间等应做防水的区域应完成防水并经过闭水试验验收，防水保护层施工完毕，箱排及箱排盖板安装，卫生间其它的地面安装工程完成。

总包单位在墙面弹标高控制线；2、上下水安装完成，线管完成穿线或试穿工作；3、地热施工区域地面完成清理，要求平整度满足规范要求，层高满足设计要求，地面干燥清洁，无裸露的钢筋及任何影响施工进行的设备、材料、杂物等；室内所有沿地面铺设的电线管必须安装完毕，电线管铺设必须横平竖直，交叉处不得高于地面 2cm 。

分水器洞口内抹灰完成，尺寸达设计要求（设计变更号）。

4、总包单位完成上述准备工作，达条件后移交场地给暖施工单位。

建议分楼层移交，移交时由地暖施工单位对场地进行检查，对未达要求部分由总包进行整改。

三、地暖系统安装、铺设施工场地移交完成后，地暖单位进场施工，要求分层封闭施工。

地暖单位施工需注意以下事宜：1、地暖进场材料，必须向监理单位提供材质报告，和进场检测报告。

2、固定分水器：分水器与墙面必须连结牢固，不可有松动。

3、铺设保温板、反射膜：将厚度×高度=20mm×80mm的苯板条沿室内墙体周边安装，卫生间箱排侧不用盘管的部分不做周界保温，保温板铺设。

保温板、反射膜要铺设应平整、搭接严密，除固定加热管的塑料卡钉穿越外，不得有其它坏损。

4、地暖管盘管：按施工图定位，应符合图纸要求，要求地暖管距墙尺寸不得小于100mm，即将沿墙地暖管定位于距墙大于等于100mm，放线时在满足房间地暖管间距原则的基础上根据现场实际情况予以合理调整。

地暖管弯曲半径不应小于管径的8倍；在铺设中直管段每隔600mm设塑料扎带；弯曲管段沿走向距离不大于350mm设塑料扎带；铺设S形地暖管时在弯曲部位应设两处塑料扎带。

施工步骤1、清扫施工现场;2、铺设保温板和铝泊纸;3、铺设和加固钢丝网;4、布置和加固地热盘管;5、安装分水器和主管道地连接;6、地热管系统打压测试。

低温热水地面辐射供暖系统的施工低温热水地面辐射供暖工程,施工安装前应具备下列条件:1.设计施工图纸和有关技术文件齐全;2.有较完善的施工方案、施工组织设计,并已完成技术交底;3.施工现场具有供水或供电条件,有储放材料的临时设施;4.土建专业已完成墙面内粉刷(不含面层,外窗、外门已安装完毕,并已将地面清理干净;厨房、卫生间应做完闭水试验并经过验收;5.各种安装材料已经检验合格,所附带的说明书和合格证应齐全。

加热管在运输、装卸和搬运时,应小心轻放,不得抛、摔、滚、拖。

避免爆晒雨淋,宜储存在温度不超过40℃,通风良好和干净的库房内;与热源距离至少应保持在1m以上。

施工过程中,应防止油漆、沥青或其它化学溶剂接触污染管线的表面。

低温热水地面辐射供暖工程的施工,环境温度不宜低于5℃。

低温热水地面辐射供暖工程施工,不宜与其它工种进行交叉施工作业,施工过程中,严禁进人踩踏加热管。

所有地面留洞应在填充层施工前完成。

绝热层的铺设±;铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整,绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面,在铺放绝热层之前应先铺一层防潮层。

加热管的安装加热管应严格按照设计图纸标定的管间距和走向敷设,加热管应保持平、 直,管间距的安装 误差不应大于 10mm 。

加热管敷设前,应对照施工图纸核定加热管的选型、管径、壁厚是 否满足设计要求;并对加热管外观质量和管内部是否有杂质等进行认真检查,确认不存在任 何问题后再进行安装。

加热管安装间断或完毕的敞口处,应随时封堵。

加热管切割,应采用专用工具;切口应平整,断口面应垂直管轴线。

加热管安装时应禁止管道拧劲;弯曲管道时,圆弧的顶部应加以限制(顶住 ,并用管卡进 行固定,防止出现 "死折 " 加热管的弯曲半径不宜小于 6倍管外径。

施工步骤1、清扫施工现场;2、铺设保温板和铝泊纸;3、铺设和加固钢丝网;4、布置和加固地热盘管;5、安装分水器和主管道地连接;6、地热管系统打压测试。

低温热水地面辐射供暖系统的施工低温热水地面辐射供暖工程,施工安装前应具备下列条件:1. 设计施工图纸和有关技术文件齐全;2. 有较完善的施工方案、施工组织设计,并已完成技术交底;3. 施工现场具有供水或供电条件,有储放材料的临时设施;4. 土建专业已完成墙面内粉刷 (不含面层 , 外窗、外门已安装完毕, 并已将地面清理干净; 厨房、卫生间应做完闭水试验并经过验收;5. 各种安装材料已经检验合格,所附带的说明书和合格证应齐全。

加热管在运输、装卸和搬运时,应小心轻放,不得抛、摔、滚、拖。

避免爆晒雨淋,宜储存在温度不超过40℃,通风良好和干净的库房内;与热源距离至少应保持在 1m 以上。

施工过程中,应防止油漆、沥青或其它化学溶剂接触污染管线的表面。

低温热水地面辐射供暖工程的施工,环境温度不宜低于5℃。

低温热水地面辐射供暖工程施工, 不宜与其它工种进行交叉施工作业, 施工过程中, 严禁进人踩踏加热管。

所有地面留洞应在填充层施工前完成。

绝热层的铺设铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整, 绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面, 在铺放绝热层之前应先铺一层防潮层。

加热管的安装加热管应严格按照设计图纸标定的管间距和走向敷设, 加热管应保持平、直, 管间距的安装误差不应大于±10mm 。

加热管敷设前,应对照施工图纸核定加热管的选型、管径、壁厚是否满足设计要求; 并对加热管外观质量和管内部是否有杂质等进行认真检查, 确认不存在任何问题后再进行安装。

加热管安装间断或完毕的敞口处,应随时封堵。

加热管切割,应采用专用工具;切口应平整,断口面应垂直管轴线。

加热管安装时应禁止管道拧劲;弯曲管道时,圆弧的顶部应加以限制(顶住 ,并用管卡进行固定,防止出现 " 死折 " ;加热管的弯曲半径不宜小于 6倍管外径。

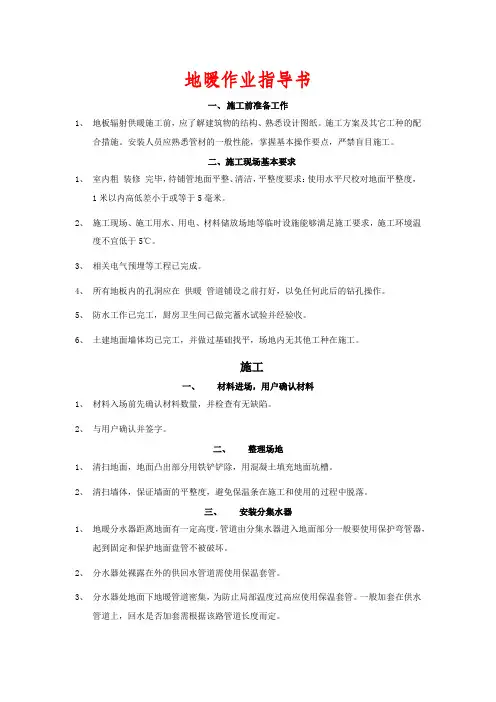

地暖作业指导书一、施工前准备工作1、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。

施工方案及其它工种的配合措施。

安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

二、施工现场基本要求1、室内粗装修完毕，待铺管地面平整、清洁，平整度要求：使用水平尺校对地面平整度，1米以内高低差小于或等于5毫米。

2、施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

3、相关电气预埋等工程已完成。

4、所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

5、防水工作已完工，厨房卫生间已做完蓄水试验并经验收。

6、土建地面墙体均已完工，并做过基础找平，场地内无其他工种在施工。

施工一、材料进场，用户确认材料1、材料入场前先确认材料数量，并检查有无缺陷。

2、与用户确认并签字。

二、整理场地1、清扫地面，地面凸出部分用铁铲铲除，用混凝土填充地面坑槽。

2、清扫墙体，保证墙面的平整度，避免保温条在施工和使用的过程中脱落。

三、安装分集水器1、地暖分水器距离地面有一定高度，管道由分集水器进入地面部分一般要使用保护弯管器，起到固定和保护地面盘管不被破坏。

2、分水器处裸露在外的供回水管道需使用保温套管。

3、分水器处地面下地暖管道密集，为防止局部温度过高应使用保温套管。

一般加套在供水管道上，回水是否加套需根据该路管道长度而定。

4、每路管道都应该配弯管器，保温管与之隔开使用。

四、铺设边界保温条1、铺设边界保温条之前要清扫墙体，保证墙面的平整度，避免保温条在施工和使用的过程中脱落。

2、边界保温条应该粘贴在供暖区域内所有与地面相交处的墙面和柱面上，边界保温条要具有优异的粘贴牢度保证其使用中不会脱落。

3、边界保温条具有8毫米的厚度，边界保温条要具有一定的伸缩性能，保证回填层蓄热膨胀后起到缓冲的作用，最大限度的压缩量为5毫米。

切割的挤塑板不允许替代边界保温条。

4、边界保温条连接处应使用搭接，且搭接长度不少于3公分。
