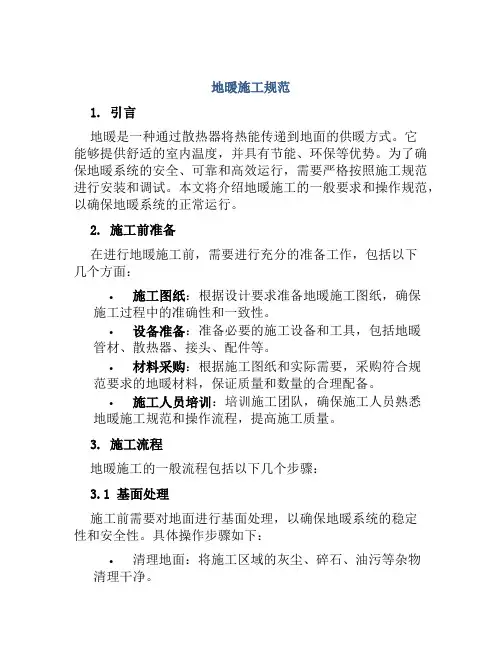

地暖施工规范1. 引言地暖是一种通过散热器将热能传递到地面的供暖方式。

它能够提供舒适的室内温度，并具有节能、环保等优势。

为了确保地暖系统的安全、可靠和高效运行，需要严格按照施工规范进行安装和调试。

本文将介绍地暖施工的一般要求和操作规范，以确保地暖系统的正常运行。

2. 施工前准备在进行地暖施工前，需要进行充分的准备工作，包括以下几个方面：•施工图纸：根据设计要求准备地暖施工图纸，确保施工过程中的准确性和一致性。

•设备准备：准备必要的施工设备和工具，包括地暖管材、散热器、接头、配件等。

•材料采购：根据施工图纸和实际需要，采购符合规范要求的地暖材料，保证质量和数量的合理配备。

•施工人员培训：培训施工团队，确保施工人员熟悉地暖施工规范和操作流程，提高施工质量。

3. 施工流程地暖施工的一般流程包括以下几个步骤：3.1 基面处理施工前需要对地面进行基面处理，以确保地暖系统的稳定性和安全性。

具体操作步骤如下：•清理地面：将施工区域的灰尘、碎石、油污等杂物清理干净。

•平整地面：对不平整、有裂缝的地面进行修整，确保地面平整、无明显凹凸。

•打磨地面：对光滑度不够的地面进行打磨处理，提高地面的粗糙度。

3.2 铺设地暖管道地暖管道的铺设是地暖系统中最关键的步骤之一。

应按照设计图纸的要求进行铺设，确保管道的布局合理、连续无间断。

具体操作步骤如下：•布置参考线：根据设计图纸，使用线装工具将参考线布置好，以指导地暖管道的铺设方向。

•固定管道：使用合适的固定工具将地暖管道固定在参考线上，并确保管道的平整、不松动。

•接头连接：使用专用的接头材料进行地暖管道的连接，确保连接紧密、不漏水。

•压力测试：在铺设完地暖管道后，进行压力测试，确保地暖系统没有压力泄漏。

3.3 安装散热器散热器的安装是地暖系统中的另一个重要环节。

散热器的选择和安装质量直接影响整个地暖系统的供热效果。

具体操作步骤如下：•选择散热器：根据设计要求和客户需求，选择合适的散热器类型和规格。

地暖施工规范及流程篇一：地暖施工规范及流程网站位置：首页 >> 支持与下载 >> 行业规范地暖施工规范及流程>>1、地板辐射采暖管材地暖常用的管材有钢管、铜管和塑料管。

由于塑料管具有无接头、容易弯曲、易于施工等优点，因此工程中经常选用塑料管。

常用的塑料管有交联聚乙烯PEX管、改性聚丙烯PP-C 管、聚丁烯PB管和交联聚乙烯铝塑复合管XPAP。

具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点，在50℃环境下使用可达50年。

未来假日花园二期工程B、C楼地暖采用的是PEX管。

不论用什么管材，管件和管材的内外壁应平整、光滑，无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷；管件和管材颜色应一致，无色泽不均匀；地暖产品产品装卸运输和搬运时应小心轻放，不能受到剧烈碰撞和尖锐物体冲击，不能抛、摔、滚、拖，避免接触油污，在储存和施工过程中要严防泥土和杂物进入管内，存放处避免阳光直射。

2、地暖埋管铺设方式大致分为蛇型和回型两种形状，蛇型铺设又分为单蛇型、双蛇型和交错双蛇型，回型铺设可分为单回型、双回型。

3、地暖施工条件⑴室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

⑵地暖设计图纸及其他技术文件齐全。

⑶地板辐射采暖工程施工方案经审批并进行了技术交底。

⑷材料、机具和施工力量等已准备就绪，且能保证正常施工。

⑸施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

⑹安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。

⑺地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。

⑻地暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。

⑼安装人员应熟悉管材的一般性能，掌握基本操作要点。

⑽所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

地暖施工规范及流程
一、准备工作
1、拆除旧地暖设备；
2、检查供暖管道，清理供暖管道，清理管道内部的污垢；
3、准备地暖设备，如管道、阀门等
4、熟悉地暖的特点，根据施工场景选择合适的地暖设备和控制方式
二、地暖施工：
1、地暖管道铺设：将管道按设计图案现场布置，管径根据供暖面积和家庭人数要求选择；
2、安装地暖辐射散热电热管：先将管座固定在管道上，然后将电热管放入管座，接上电源线；
3、安装阀门：将有氟料等各种材质的阀门安装在管道上，根据实际管道要求选择合适的阀门；
4、安装恒温器：按施工标准安装恒温器，控制温度；
5、注水调试：按照设计图案排列水管，连接好阀门后注水调试，关注温度，定时调整；
6、装饰铺设：安装完地暖后，将地板进行修整，铺设地毯，安装家具等；
三、维护保养
1、定期检查供暖系统，检查管道连接，阀门，恒温器控制状态，补水，加氟；
2、检查控制器，保证其运行状态良好；
3、定期清洗，定期调整参数，防止系统的堵塞；
4、科学使用，避免频繁开关，减少调节次数；
5、地暖系统应定期进行维修保养；。

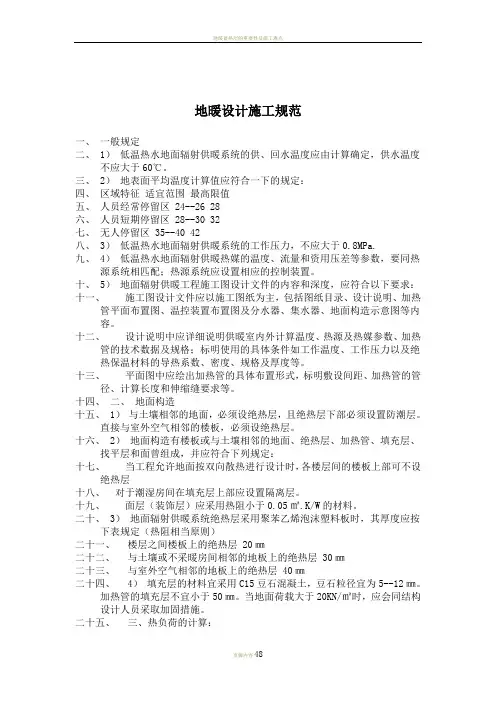

地暖设计施工规范一、一般规定二、 1）低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。

三、 2）地表面平均温度计算值应符合一下的规定：四、区域特征适宜范围最高限值五、人员经常停留区 24--26 28六、人员短期停留区 28--30 32七、无人停留区 35--40 42八、 3）低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa.九、 4）低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，要同热源系统相匹配；热源系统应设置相应的控制装置。

十、 5）地面辐射供暖工程施工图设计文件的内容和深度，应符合以下要求：十一、施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。

十二、设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、加热管的技术数据及规格；标明使用的具体条件如工作温度、工作压力以及绝热保温材料的导热系数、密度、规格及厚度等。

十三、平面图中应绘出加热管的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。

十四、二、地面构造十五、 1）与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。

直接与室外空气相邻的楼板，必须设绝热层。

十六、 2）地面构造有楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面曾组成，并应符合下列规定：十七、当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层十八、对于潮湿房间在填充层上部应设置隔离层。

十九、面层（装饰层）应采用热阻小于0.05㎡.K/W的材料。

二十、 3）地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度应按下表规定（热阻相当原则）二十一、楼层之间楼板上的绝热层 20㎜二十二、与土壤或不采暖房间相邻的地板上的绝热层 30㎜二十三、与室外空气相邻的地板上的绝热层 40㎜二十四、4）填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5--12㎜。

地暖安装规范技术文件(DOC 32页)一、水暖系统安装工艺:1. 边界保温带：地板辐射供暖系统与墙、柱等构件间的绝热构造。

边界保温带应允许5mm的可压缩量。

边界保温带可以用8～10mm厚、50～100mm 宽的聚苯乙烯板条，也可使用复合薄膜的绝热产品，在系统安装中加设。

2. 保温板：阻止或减少地暖系统热损失的构造。

采用热阻要求更加好的XPS挤塑式聚苯乙烯板，厚度为2mm，在基础钢板上铺设。

3. 金属铝箔反射膜：避免绝热层上部施工水分破坏绝热层功能的构造，阻止热量向下传导，在地暖管道安装前铺装于保温层之上。

4. 钢筋网：由ф3～5mm钢筋组成，用于扎固地暖管道于设定的间距上，在金属反射膜之上安装固定牢固。

5. 扎带：将地暖管道固定在钢筋网上的塑料带。

（可采用细铅丝代替固定绑扎）6. PERT管：采用具有良好耐压能力和长久工作寿命的、用于地暖系统的抗渗氧PERT管。

将PERT管固定在钢精网之间，固定间距为50mm，弯管处b 集中供水时需考虑在供水干管上设过滤阀，以防污物进入地暖系统。

11.分/集水器箱：（甲供）用于安装电磁阀、各种阀门及分水器，尺寸为800×650×200mm。

12.试压实验：a 将水注入整个系统管道，确保管道内没有空气，经甲方及我方试压人员共同勘查后，管道无泄漏现象。

b 设置压力表并检测其工作状态良好，将0.6Mpa强压打入系统管道内，仔细勘查2小时分析压降情况，所有系统管道压降均小于0.05Mpa/min，且压降速度平稳；c 强压试验2小时以后，将系统管道降压至0.6Mpa继续观察直至0.4Mpa的稳压工作状态24小时，系统管道压力基本试验完成。

d 试压完成后交付试压报告由甲方签字确认。

13.充填混凝土：（甲供）用于保护地暖管道和使地面温度均匀的构造层。

一般为细石混凝土，石子颗粒直径不应大于10mm，水泥砂浆体积比例不小于1：3，混凝土强度等级不小于C20。

非居住建筑中，现浇层的混凝土等级由土建设计确定。

地暖设计施工规范地暖作为一种新型供暖方式，已经在很多家庭中得到了广泛应用。

为了确保地暖系统的正常运行和使用的安全，对地暖的设计施工需要遵循一定的规范。

下面将详细介绍地暖设计施工的规范。

一、地暖设计规范1.制定详细的供暖计划：根据建筑的使用需求和结构特点，制定地暖的供暖计划。

包括确定供暖的区域、供暖温度等。

同时，还需要考虑供暖系统的分区，方便后续的维护。

2.合理选择供暖介质：根据地暖系统的设计要求和建筑特点，选择合适的供暖介质。

常见的供暖介质有水和电。

水是传统的供暖介质，安全可靠；而电则更加灵活方便，适用于小面积供暖。

3.确保供暖温度稳定：地暖供暖温度应根据不同的空间需求进行调节，并且应保持温度稳定。

一般地暖的供暖温度在20℃-25℃之间。

4.考虑系统配套设备：地暖系统的设计还需要考虑供暖泵、循环水箱、温控器等配套设备的安装位置和数量。

同时，还需合理布置管道和散热片等配件。

5.提供合理的供暖面积：为了确保供暖效果，设计时应合理确定供暖面积。

一般来说，地暖供暖面积的计算应考虑房间的面积、高度、外墙材料等因素。

二、地暖施工规范1.地暖材料的选择：地暖施工中需要选择符合国家标准的地暖管材和保温材料。

地暖管材应具有耐热、耐压和抗老化等特性；保温材料应具有良好的保温性能。

2.施工前的准备工作：地暖施工前应对地面进行清理，并确保地面平整。

如果地面不平整，需要进行修复。

此外，还需要进行管道敷设的设计和规划，确定管路的走向和连接方式。

3.施工过程中的注意事项：地暖施工过程中需要注意管道的敷设，尽量避免管道弯曲或出现死角。

同时，还需定期检查管道的连接是否牢固，并进行漏水测试，确保地暖系统的完好性。

4.施工后的验收工作：地暖施工完成后，需要进行施工的验收。

主要包括地暖系统的漏水测试、供暖系统的正常运行测试等。

只有在所有测试合格后，才可以正式投入使用。

5.安全使用和日常维护：地暖施工完成后，需要对用户进行合理的使用和维护指导。

3.1.1 低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。

民用建筑供水温度宜采用35～50℃，供回水温差不宜大于10℃。

3.1.2 地表面平均温度计算值应符合表3.1.2的规定。

表3.1.2 地表面平均温度（℃）3.1.3 低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa；当建筑物高度超过50m时，宜竖向分区设置。

3.1.4 无论采用何种热源，低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，都应同热源系统相匹配；热源系统应设置相应的控制装置。

3.1.5 地面辐射供暖工程施工图设计文件的内容和深度, 应符合下列要求：1 施工图设计文件应以施工图纸为主,包括图纸目录、设计说明、加热管或发热电缆平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。

2 设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、配电方案及电力负荷、加热管或发热电缆技术数据及规格；标明使用的具体条件如工作温度、工作压力或工作电压以及绝热材料的导热系数、密度、规格及厚度等；3 平面图中应绘出加热管或发热电缆的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。

采用发热电缆地面辐射供暖方式时，发热电缆的线功率不宜大于20W/m。

地面辐射供暖技术规程》设计部分摘录二：地面构造3.2 地面构造3.2.1 与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。

直接与室外空气相邻的楼板，必须设绝热层。

3.2.2 地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成，并应符合下列规定：1 当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层。

2 对卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。

3.2.3 面层宜采用热阻小于0.05㎡·K/W的材料。

3.2.4 当面层采用带龙骨的架空木地板时，加热管或发热电缆应敷设在木地板与龙骨之间的绝热层上，可不设置豆石混凝土填充层；发热电缆的线功率不宜大于10W/m；绝热层与地板间净空不宜小于30mm。

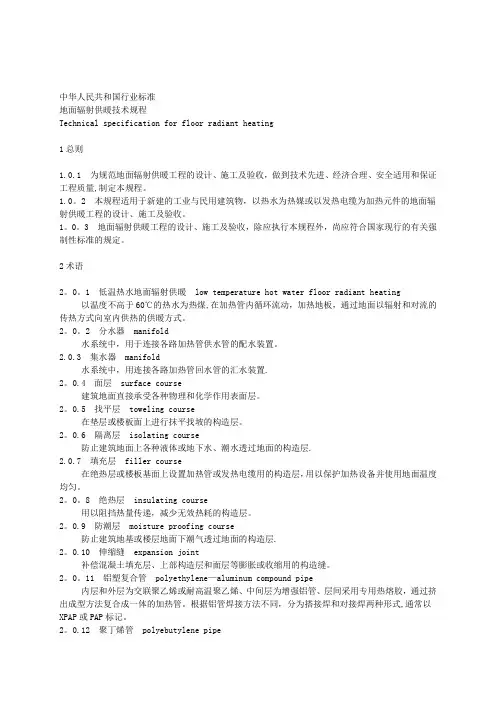

中华人民共和国行业标准地面辐射供暖技术规程Technical specification for floor radiant heating1总则1.0.1 为规范地面辐射供暖工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量,制定本规程。

1.0。

2 本规程适用于新建的工业与民用建筑物，以热水为热媒或以发热电缆为加热元件的地面辐射供暖工程的设计、施工及验收。

1。

0。

3 地面辐射供暖工程的设计、施工及验收，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。

2术语2。

0。

1 低温热水地面辐射供暖low temperature hot water floor radiant heating 以温度不高于60℃的热水为热煤,在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

2。

0。

2 分水器manifold水系统中，用于连接各路加热管供水管的配水装置。

2.0.3 集水器manifold水系统中，用连接各路加热管回水管的汇水装置.2。

0.4 面层surface course建筑地面直接承受各种物理和化学作用表面层。

2。

0.5 找平层toweling course在垫层或楼板面上进行抹平找坡的构造层。

2。

0.6 隔离层isolating course防止建筑地面上各种液体或地下水、潮水透过地面的构造层.2.0.7 填充层filler course在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护加热设备并使用地面温度均匀。

2。

0。

8 绝热层insulating course用以阻挡热量传递，减少无效热耗的构造层。

2。

0.9 防潮层moisture proofing course防止建筑地基或楼层地面下潮气透过地面的构造层.2。

0.10 伸缩缝expansion joint补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。

2。

0。

11 铝塑复合管polyethylene—aluminum compound pipe内层和外层为交联聚乙烯或耐高温聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。

地暖工程施工安全标准规范第一章总则第一条为了保障地暖工程的安全施工，确保施工人员的生命财产安全，提高施工质量，制定本规范。

第二条本规范适用于地暖工程的施工过程中所需的安全措施和标准规范。

第三条地暖工程施工单位应依法承担对施工安全的全面责任，严格执行本规范要求，切实做好安全防护工作。

第四条地暖工程施工人员应具备相关的资质和证照，经过岗前安全教育培训和考核合格后方可上岗作业。

第五条地暖工程施工单位应设立专门的安全管理人员，负责安全管理工作，并建立安全制度和安全档案。

第六条地暖工程施工单位应定期组织安全演练和应急预案演练，保证在突发情况下能够迅速做出应对措施。

第七条地暖工程施工单位应配备完善的安全设备和器材，保证施工现场的安全生产。

第二章施工前的安全准备工作第八条施工单位应在开工前，对施工现场进行全面的安全检查，确保施工场地没有安全隐患。

第九条施工单位应对施工现场进行定层分区域划，明确施工人员的作业范围和工作要求。

第十条施工单位应核实施工现场的相关资料，包括施工图纸、材料清单、施工方案等，确保施工按照规范进行。

第十一条施工单位应对施工人员进行安全教育培训，包括安全操作规范、紧急救援措施等，保证施工人员了解安全知识。

第十二条施工单位应购买足够的保险和安全设备，保障施工人员在施工过程中的安全。

第十三条施工单位应与相关部门取得施工许可和相关证照，确保施工合法合规。

第十四条施工单位应在施工现场显著位置设置安全警示标识和安全警戒线，提醒施工人员注意安全。

第十五条施工单位应制定详细的施工安全计划和安全措施方案，做好安全管理工作。

第三章施工中的安全措施第十六条施工人员在施工过程中应严格遵守作业规程，做好个人防护，确保人身安全。

第十七条施工人员在操作机械设备时应经过操作培训合格后方可操作，保证设备的安全使用。

第十八条施工单位应检查施工设备和工具的质量和安全性，确保施工设备完好无损。

第十九条施工人员应做好现场通风排气工作，防止有毒气体对施工人员的危害。

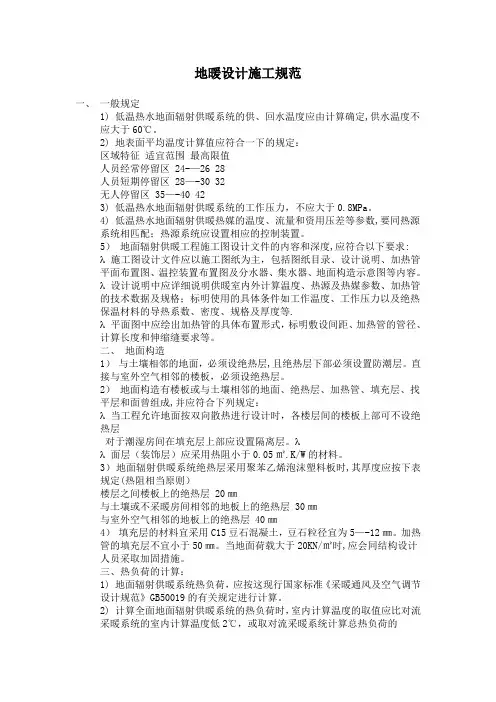

地暖设计施工规范一、一般规定1) 低温热水地面辐射供暖系统的供、回水温度应由计算确定,供水温度不应大于60℃。

2) 地表面平均温度计算值应符合一下的规定：区域特征适宜范围最高限值人员经常停留区 24-—26 28人员短期停留区 28—-30 32无人停留区 35—-40 423) 低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa。

4) 低温热水地面辐射供暖热媒的温度、流量和资用压差等参数,要同热源系统相匹配；热源系统应设置相应的控制装置。

5）地面辐射供暖工程施工图设计文件的内容和深度,应符合以下要求:λ施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。

λ设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、加热管的技术数据及规格；标明使用的具体条件如工作温度、工作压力以及绝热保温材料的导热系数、密度、规格及厚度等.λ平面图中应绘出加热管的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。

二、地面构造1）与土壤相邻的地面，必须设绝热层,且绝热层下部必须设置防潮层。

直接与室外空气相邻的楼板，必须设绝热层。

2）地面构造有楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面曾组成,并应符合下列规定：λ当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层对于潮湿房间在填充层上部应设置隔离层。

λλ面层（装饰层）应采用热阻小于0.05㎡.K/W的材料。

3）地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时,其厚度应按下表规定(热阻相当原则）楼层之间楼板上的绝热层 20㎜与土壤或不采暖房间相邻的地板上的绝热层 30㎜与室外空气相邻的地板上的绝热层 40㎜4）填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5—-12㎜。

加热管的填充层不宜小于50㎜。

当地面荷载大于20KN/㎡时,应会同结构设计人员采取加固措施。

中华人民共和国行业标准地面辐射供暖技术规程Technical specification for floor radiant heating1总则1.0.1 为规范地面辐射供暖工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量,制定本规程。

1.0。

2 本规程适用于新建的工业与民用建筑物，以热水为热媒或以发热电缆为加热元件的地面辐射供暖工程的设计、施工及验收。

1。

0。

3 地面辐射供暖工程的设计、施工及验收，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。

2术语2。

0。

1 低温热水地面辐射供暖low temperature hot water floor radiant heating 以温度不高于60℃的热水为热煤,在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

2。

0。

2 分水器manifold水系统中，用于连接各路加热管供水管的配水装置。

2.0.3 集水器manifold水系统中，用连接各路加热管回水管的汇水装置.2。

0.4 面层surface course建筑地面直接承受各种物理和化学作用表面层。

2。

0.5 找平层toweling course在垫层或楼板面上进行抹平找坡的构造层。

2。

0.6 隔离层isolating course防止建筑地面上各种液体或地下水、潮水透过地面的构造层.2.0.7 填充层filler course在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护加热设备并使用地面温度均匀。

2。

0。

8 绝热层insulating course用以阻挡热量传递，减少无效热耗的构造层。

2。

0.9 防潮层moisture proofing course防止建筑地基或楼层地面下潮气透过地面的构造层.2。

0.10 伸缩缝expansion joint补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。

2。

0。

11 铝塑复合管polyethylene—aluminum compound pipe内层和外层为交联聚乙烯或耐高温聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。

地暖设计施工规范一、一般规定1）低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。

2）地表面平均温度计算值应符合一下的规定：区域特征适宜范围最高限值人员经常停留区 24--26 28人员短期停留区 28--30 32无人停留区 35--40 423）低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa.4）低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，要同热源系统相匹配；热源系统应设置相应的控制装置。

5）地面辐射供暖工程施工图设计文件的内容和深度，应符合以下要求：λ施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。

λ设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、加热管的技术数据及规格；标明使用的具体条件如工作温度、工作压力以及绝热保温材料的导热系数、密度、规格及厚度等。

λ平面图中应绘出加热管的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。

二、地面构造1）与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。

直接与室外空气相邻的楼板，必须设绝热层。

2）地面构造有楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面曾组成，并应符合下列规定：λ当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层对于潮湿房间在填充层上部应设置隔离层。

λλ面层（装饰层）应采用热阻小于0.05㎡.K/W的材料。

3）地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度应按下表规定（热阻相当原则）楼层之间楼板上的绝热层 20㎜与土壤或不采暖房间相邻的地板上的绝热层 30㎜与室外空气相邻的地板上的绝热层 40㎜4）填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5--12㎜。

加热管的填充层不宜小于50㎜。

当地面荷载大于20KN/㎡时，应会同结构设计人员采取加固措施。

地暖施工规范地暖施工规范是指在进行地暖系统施工时所遵循的具体规范和要求。

下面是一份地暖施工规范，以供参考。

一、施工准备工作1. 施工前应仔细检查地暖系统的施工图纸和设计方案，确保施工符合设计要求。

2. 所有施工人员必须接受相关培训，具备地暖系统施工的相关知识和技能。

3. 施工前应对施工场地进行清理，确保无杂物和障碍物。

4. 对地暖系统的主要管道进行压力测试，确保没有漏水问题。

二、地暖系统布管施工1. 布管前应先做好地面基层的处理工作，确保地面平整、干净。

2. 布管时应按照设计方案和施工图纸的要求进行，管道间距应符合规定标准。

3. 管道布置时应避免与电线、水管等其他设备重叠或交叉，以防后期施工时对其他设备的影响。

4. 地暖系统的供水管和回水管应有一定的坡度，以保证水流畅通。

5. 管道连接时应保证连接牢固，以防漏水。

6. 管道布置完毕后，应进行压力测试，确保没有漏水、漏气问题。

三、保温层施工1. 保温层的材料应符合相关标准要求，并经过质量检测合格。

2. 保温层应均匀、牢固地覆盖在地暖系统上，以达到保温效果。

3. 保温层的厚度应符合设计要求，并应确保在厚度范围内误差小于±5mm。

4. 保温层施工完毕后应进行质量检测，确保保温效果符合要求。

四、地板施工1. 地板的材料应符合相关标准要求，并经过质量检测合格。

2. 地板施工前应先进行地面的清洁和处理工作，以保证地面平整、干净。

3. 地板的铺装应按照设计方案和施工图纸的要求进行，确保地板的安装准确无误。

4. 地板施工完毕后应进行质量检测，确保地板的平整度、牢固度和美观度符合要求。

五、系统调试和验收1. 地暖系统施工完毕后，应进行系统的调试和试运行，以确保系统的正常运行。

2. 调试过程中应检查各个部分的连接是否牢固，系统中是否有漏水、漏气问题。

3. 调试过程中应对系统的温度、水压等进行检测和调整，确保系统的温度控制准确无误。

4. 调试完成后，应进行系统的性能测试和整体验收，确认系统符合设计要求。

第1篇一、施工准备1. 施工前，应组织技术人员熟悉施工图纸，明确设计意图、施工要求和施工方法。

2. 施工现场应具备以下条件：施工图纸及其它技术文件齐全；经批准的施工方案或施工组织设计；施工力量和机具等能保证正常施工；施工现场、施工用水和用电、材料储放场地等临时设施能满足施工需要。

3. 施工人员应具备相应的专业技能和资质，并经过岗前培训。

二、施工工艺1. 基层处理：清理场地，确认铺设地板供暖系统区域内的隐蔽工程全部完成并验收；地面平整，室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁；平整度要求：2m靠尺检查，高低差3mm。

若不符合条件，应设找平层。

2. 设置防潮层：与土壤或室外空气接触的地板处应设置防潮层。

3. 设置保温带：在供暖房间所有墙、柱与楼（地）板相交的位置敷设边界保温带。

边界保温带应高出精装修地面标高（待精装修地面施工完成后，切除高于地板面以上的边界保温带）。

4. 铺设绝热层：绝热层应错缝、严密拼接。

当设置保护层时，保护层搭接处至少重叠80mm，并宜用胶带粘牢。

5. 安装分/集水器：分/集水器水平安装时，一般宜将分水器安装在上，集水器安装在下，集水器中心距地面不应小于300mm；分/集水器垂直安装时，分/集水器下端距地面应不小于150mm。

6. 设置伸缩缝：伸缩缝应从填充层的上边缘做到高出装饰层上表面。

7. 铺设地暖管：地暖管应按照设计要求进行铺设，确保管道间距、走向和标高符合要求。

管道连接应牢固、严密，不得有漏气、漏水现象。

8. 打压测试：铺设完成后，应进行打压测试，确保系统无漏气、漏水现象。

打压压力应符合设计要求。

9. 找平地面：地暖管铺设完成后，应进行找平处理，确保地面平整度符合要求。

三、施工质量控制1. 施工过程中，应严格按照施工规范进行施工，确保施工质量。

2. 施工材料应符合国家相关标准和要求，不得使用不合格材料。

3. 施工过程中，应加强施工过程检验，发现问题及时整改。

4. 施工完成后，应进行质量验收，确保工程质量符合设计要求。

地暖工程施工安全标准规范一、总则1.1 为了加强地暖工程施工安全管理，确保施工人员生命财产安全，保障工程质量，根据国家有关法律、法规和标准，制定本规范。

1.2 本规范适用于新建、改建、扩建地暖工程项目的施工安全管理工作。

1.3 地暖工程施工安全管理应遵循预防为主、防治结合的原则，实行全面、全过程、全员安全管理。

二、施工组织与管理2.1 施工单位应建立健全安全生产责任制，明确各级管理人员、施工人员的安全职责。

2.2 施工单位应制定详细的施工安全计划，包括安全措施、安全培训、安全检查等内容。

2.3 施工单位应进行施工现场的安全评估，针对高风险环节制定专项安全措施。

2.4 施工单位应加强施工现场的安全巡查，发现问题及时整改。

2.5 施工单位应定期组织安全培训和演练，提高施工人员的安全意识和应急能力。

三、施工安全措施3.1 施工现场应符合国家有关法律法规和安全标准的要求，设置必要的安全设施，如警示标志、安全防护网等。

3.2 施工人员应正确佩戴安全防护用品，如安全帽、安全带、防尘口罩等。

3.3 施工过程中，应严格遵守操作规程，如切割、焊接、搬运等作业，应采取相应的安全措施。

3.4 施工机械和设备应定期进行检查和维护，确保其安全性能良好。

3.5 施工现场应做好防火、防爆、防毒、防尘、防泄漏等工作，配备相应的消防器材和应急设施。

四、施工环境与现场管理4.1 施工现场应保持整洁，道路畅通，夜间施工应设置充足的照明。

4.2 施工现场应设置临时办公和生活设施，保障施工人员的生活条件。

4.3 施工单位应加强对施工现场的环境保护，严格执行国家和地方环保法规，防止污染。

4.4 施工现场应建立健全应急救援体系，制定应急预案，确保在突发事件发生时能及时有效应对。

五、施工质量与验收5.1 施工单位应严格按照设计文件和施工图纸进行施工，确保工程质量。

5.2 施工过程中，应加强质量检查和控制，及时发现和整改质量问题。

5.3 工程验收时，应提交完整的施工资料，包括设计文件、施工记录、检测报告等。

地暖施工规范及流程随着社会的发展，越来越多的家庭开始使用地暖来取代传统的暖气设备。

地暖不仅能够达到更加舒适的暖气效果，还能够美观大方，更加环保节能。

然而，地暖的施工过程十分重要，施工不规范会导致使用效果不佳，甚至会出现安全问题。

因此，本文将从地暖的施工规范及流程两个方面来介绍，希望能够帮助大家更好地了解地暖设备。

一、地暖施工规范1. 确认热力图在地暖的施工过程中，首先需要做的是确认热力图。

热力图是指地暖区域内的温度分布图，需要根据热力图确定地暖的结构设计以及管线的铺设方式和位置。

如果在施工前没有认真确认热力图，很可能会导致地暖使用效果不佳，影响家庭舒适度。

2. 选择优质材料地暖的材料选取也是非常重要的一环节，不同材料的性能差别较大，而材料的质量则直接影响地暖的使用寿命以及安全性。

建议大家选择正规厂家的优质材料，尤其是地暖管线的选取一定要放在第一位。

3. 注意防水处理地暖的施工过程中需要在地面上开一个小洞，用于管线的铺设，这就需要做好防水处理。

如果不注意防水，地下水会渗透进入地暖内部导致损坏，影响地暖的使用效果。

4. 保证施工质量地暖的施工质量非常重要。

不仅需要工人有专业的技能和经验，还需要有比较高的责任心和细致认真的态度。

在施工的过程中需要按照规划图和流程进行铺管、焊接、测试等一系列操作，确保施工的质量符合标准。

二、地暖施工流程1. 确认设计图和确认施工图地暖施工开始需要确认设计图和确认施工图。

设计图是用于确定整体结构中地暖的位置和安装方式，最终会形成施工图，用于现场的操作指导。

2. 制定施工计划地暖的施工计划应该包括工作需要的材料、工具、人员及其配备，还有具体的时间安排和互相协调的联系。

由于地暖的施工必须按照一定的规划，而且每一个环节都非常重要，一定要制定周密的施工计划。

3. 地面挖掘地暖的施工需要在地面上挖掘出管线要铺设的位置，要求挖掘深度≥150mm，保证按照设计的深度铺设地暖，并且地面平整。

地暖施工规范及流程地暖常用的管材有钢管、铜管和塑料管。

由于塑料管具有无接头、容易弯曲、易于施工等优点，因此工程中经常选用塑料管。

常用的塑料管有交联聚乙烯PEX管、改性聚丙烯PP-C管、聚丁烯PB管和交联聚乙烯铝塑复合管XPAP。

具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点，在50℃环境下使用可达50年。

1、不论用什么管材，管件和管材的内外壁应平整、光滑，无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷；管件和管材颜色应一致，无色泽不均匀；地暖产品产品装卸运输和搬运时应小心轻放，不能受到剧烈碰撞和尖锐物体冲击，不能抛、摔、滚、拖，避免接触油污，在储存和施工过程中要严防泥土和杂物进入管内，存放处避免阳光直射。

2、地暖埋管铺设方式大致分为蛇型和回型两种形状，蛇型铺设又分为单蛇型、双蛇型和交错双蛇型，回型铺设可分为单回型、双回型。

3、地暖的施工条件⑴室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

⑵地暖设计图纸及其他技术文件齐全。

⑶地板辐射采暖工程施工方案经审批并进行了技术交底。

⑷材料、机具和施工力量等已准备就绪，且能保证正常施工。

⑸施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

⑹安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。

⑺地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。

⑻地暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。

⑼安装人员应熟悉管材的一般性能，掌握基本操作要点。

⑽所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

4、地暖主要工艺流程土建结构具备地暖施工作业面→固定分集水器→粘贴边角保温→铺设聚苯板→铺设钢丝网→铺设盘管并固定→设置伸缩缝、伸缩套管→中间试压→回填混凝土→试压验收。

具体施工工序如下：⑴地暖施工前，楼地面找平层应检验完毕。

地暖施工规范(一）一般规定1、板辐射供暖的安装工程，施工前应具备下列条件:⑴设计图纸及其它技术文件齐全。

2、地板辐射供暖的安装工程，环境温度宜不低5℃。

3、地板辐射供暖施工前,应了解建筑物的结构，熟悉设计图纸、施工方案及其它工种的配合措施。

安装人员应熟悉管材的一般性能,掌握基本操作要点，严禁盲目施工。

4、加热管安装前，应对材料的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢和杂物。

5、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。

6、管道系统安装间断或完毕的敞口处,应随时封堵。

⑵经批准的施工方案或施工组织设计已进行技术交底。

⑶施工力量和机具等,能保证正常施工。

⑷施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。

（二) 绝热层的铺设1、绝热层应铺设在平整的基地上。

2、绝热层应铺设平整、搭接严密.当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时，3、除将加热管固定在绝热层上的塑料卡钉穿透外，不得有其它破损.(三) 加热管的配管和敷设1、按照设计图纸的要求，进行放线并配管.同一通路的加热管应保持水平.2、加热管的弯曲半径,PE-RT管有宜小于5倍管外径。

3、填充层内的加热管不应有接头。

4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。

5、加热管应加以固定，可以分别采用以下的固定方法：⑴用固定卡子将加热管直接固定在敷有复合面层的绝热板上.⑵用扎带将加热管绑扎在铺有复合面层的钢丝网上.⑶卡在铺设于绝热层的表面的专用管架或管卡上。

6、加热管固定点的间距，直管段不应大于700mm，弯曲管段不应大于350mm。

2、加热管的弯曲半径，PE—RT管有宜小于5倍管外径。

3、填充层内的加热管不应有接头。

4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。

5、加热管应加以固定,可以分别采用以下的固定方法：⑴用固定卡子将加热管直接固定在敷有复合面层的绝热板上。

⑵用扎带将加热管绑扎在铺有复合面层的钢丝网上。

中华人民共和国行业标准地面辐射供暖技术规程Technical specification for floor radiant heating1总则1.0.1 为规范地面辐射供暖工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量,制定本规程。

1.0。

2 本规程适用于新建的工业与民用建筑物，以热水为热媒或以发热电缆为加热元件的地面辐射供暖工程的设计、施工及验收。

1。

0。

3 地面辐射供暖工程的设计、施工及验收，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。

2术语2。

0。

1 低温热水地面辐射供暖low temperature hot water floor radiant heating 以温度不高于60℃的热水为热煤,在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

2。

0。

2 分水器manifold水系统中，用于连接各路加热管供水管的配水装置。

2.0.3 集水器manifold水系统中，用连接各路加热管回水管的汇水装置.2。

0.4 面层surface course建筑地面直接承受各种物理和化学作用表面层。

2。

0.5 找平层toweling course在垫层或楼板面上进行抹平找坡的构造层。

2。

0.6 隔离层isolating course防止建筑地面上各种液体或地下水、潮水透过地面的构造层.2.0.7 填充层filler course在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护加热设备并使用地面温度均匀。

2。

0。

8 绝热层insulating course用以阻挡热量传递，减少无效热耗的构造层。

2。

0.9 防潮层moisture proofing course防止建筑地基或楼层地面下潮气透过地面的构造层.2。

0.10 伸缩缝expansion joint补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。

2。

0。

11 铝塑复合管polyethylene—aluminum compound pipe内层和外层为交联聚乙烯或耐高温聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。
