Dell RAID 磁盘阵列扩容

存储设备扩容方案随着科技的不断进步和数据的爆炸式增长，对于存储设备容量的需求也日益增加。

针对这一问题，本文将针对存储设备扩容的需求提出一些解决方案和建议。

一、内部存储设备扩容方案内部存储设备是指计算机或其他电子设备内置的硬盘、固态硬盘等存储设备。

对于内部存储设备的扩容，可以采取以下几种方案：1. 更换高容量硬盘随着硬盘技术的不断发展，高容量硬盘已经逐渐普及。

如果你的计算机或设备中使用的是低容量的硬盘，可以考虑更换为容量更大的硬盘。

这样可以在不更换整个设备的情况下，增加存储空间。

2. 使用RAID技术RAID（冗余磁盘阵列）技术可以将多个物理硬盘组合在一起，形成一个逻辑卷。

通过RAID技术，可以提高存储设备的性能和容错能力。

对于需要扩容的存储需求，可以考虑使用RAID技术来增加存储容量。

3. 添加硬盘托架一些计算机或设备的机箱内部可能存在多个硬盘托架的空间。

通过添加硬盘托架，可以在设备内同时安装多个硬盘，从而增加存储容量。

二、外部存储设备扩容方案外部存储设备是指与计算机或其他设备通过接口连接的存储设备，如移动硬盘、网络存储设备等。

对于外部存储设备的扩容，可以采取以下几种方案：1. 购买高容量移动硬盘移动硬盘是一种方便携带和使用的外部存储设备。

如果您需要扩大存储容量，可以购买高容量的移动硬盘，并将需要存储的数据移至移动硬盘中。

2. 使用网络存储设备网络存储设备（NAS）是一种通过网络连接到计算机或其他设备的存储设备。

通过使用NAS，可以在网络上共享存储容量，并方便地进行存储设备的扩充。

3. 云存储服务云存储服务提供商可以通过网络提供存储空间。

用户可以通过购买云存储服务的方式来扩展存储容量，并通过云存储服务进行文件的存储和管理。

三、综合扩容方案除了上述提到的内部存储设备和外部存储设备的扩容方案，还可以采取综合性的方案来满足存储需求。

以下是一些综合扩容方案的示例：1. 硬件升级对于一些老旧的电脑或设备，可能需要通过升级硬件来扩容存储空间。

DELL服务器磁盘阵列的扩容
Dell服务器磁盘阵列的扩容最为有效的方式是添加新的磁盘到磁盘
阵列中，从而减少服务器中的存储空间，提高性能，并为未来的存储需求
提供更多的灵活性和灵活性。

在扩容Dell服务器磁盘阵列之前，建议客
户在熟悉Dell服务器磁盘阵列的功能和结构之前，需要考虑到以下几点：
1、首先需要了解磁盘阵列的结构，以及与其他硬件设备之间的关系。

Dell服务器磁盘阵列可以分为单容量阵列和可变容量阵列，需要知道每
种磁盘阵列可以容纳多少磁盘。

2、要考虑服务器的性能，检查磁盘阵列的性能，查看是否支持RAID。

RAID可以提高服务器的存储性能和可靠性，并可以帮助恢复数据。

3、确定扩容的硬件需求，可以是添加磁盘阵列，添加控制器，可以
是添加硬件RAID卡，也可以是添加RAID软件，这些因素影响硬件扩容的
成功率，最终的硬件扩容计划将包含所有这些因素。

4、开始准备扩容操作之前，需要获得正确的软件驱动程序和工具，
例如PEAKFinder，它可以帮助用户检测硬件，将其映射到实际的硬件驱
动程序，从而提供稳定的性能。

5、确保软件驱动程序和工具已经正确安装。

Extend - Dell近来遇到了服务器磁盘空间不够的问题，短期内无法更换服务器硬件，只能采购更大容量的硬盘，所以研究了一下如何扩展服务器RAID 硬盘容量，而又不需要重新安装OS和应用，这样就不必影响对业务和用户。

手头的都是Dell 的服务器，还有一些HP的老机器，分别作了一些研究和测试，最后在生产环境中成功完成，记录在此。

首先，有两个名词Extend，Expand，中文翻译过来都差不多，但是用在RAID 容量扩展上，分别特指不同的的功能，Dell，HP的文档中都相同(应该是RAID adapter 供应商的通用标准名词吧), 所以我特意将blog的标题中的名词用英文表示，以做区别。

1. Extend ----- 这是指已经做好的RAID中，不增加或删除硬盘，而是更换为更大容量的硬盘，然后将RAID扩展到所有可用磁盘空间，例如下面例子中的RAID1 的两个73G硬盘，先热插拔更换一个为更大的300G硬盘，等RAID 恢复完成（只使用300G上的73G），再热插拔另一块。

待这块RAID 恢复也完成的时候（两个300G 硬盘上各只使用了73G 做RAID1），扩展RAID1 到整个2*300G。

2. Expand ----- 这是向现有的RAID 中加入或者删除容量完全相同的硬盘，来调节RAID 磁盘空间的方法。

例如，向现有RAID1 的2*73 G中再加入两块73G硬盘。

当然最好是品牌，规格于RAID中原来的硬盘完全相同的，如果稍有差异也可以。

expand 有个特殊之处就是可以在expand的过程中改变RAID，例如从原来的RAID 1 2*73G 变成RAID5 4*73G，或者RAID10 4*73G。

如果原来是RAID5 4*73G 也可以通过expand 拿两块硬盘出来变成RAID1 2*73G.----- 相比而言，因为硬盘的每个批次总是不同，不同厂商的硬盘同规格的也有不少差异，而且技术总是在不断进步，容量，速度一直在提升，而服务器不太可能频繁变更容量和RAID类型，所以相对而言，当你需要扩展RAID容量的时候，通常Extend 要比Expand更加实用些。

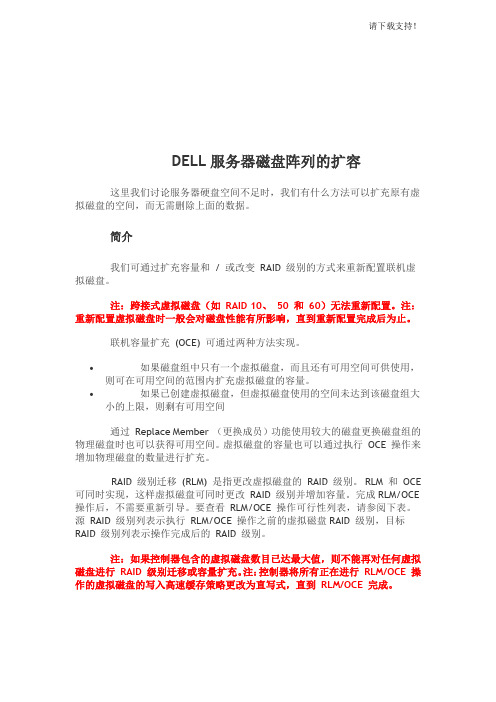

DELL服务器磁盘阵列的扩容这里我们讨论服务器硬盘空间不足时，我们有什么方法可以扩充原有虚拟磁盘的空间，而无需删除上面的数据。

简介我们可通过扩充容量和/ 或改变RAID 级别的方式来重新配置联机虚拟磁盘。

注：跨接式虚拟磁盘（如RAID 10、50 和60）无法重新配置。

注：重新配置虚拟磁盘时一般会对磁盘性能有所影响，直到重新配置完成后为止。

联机容量扩充(OCE) 可通过两种方法实现。

•如果磁盘组中只有一个虚拟磁盘，而且还有可用空间可供使用，则可在可用空间的范围内扩充虚拟磁盘的容量。

•如果已创建虚拟磁盘，但虚拟磁盘使用的空间未达到该磁盘组大小的上限，则剩有可用空间通过Replace Member （更换成员）功能使用较大的磁盘更换磁盘组的物理磁盘时也可以获得可用空间。

虚拟磁盘的容量也可以通过执行OCE 操作来增加物理磁盘的数量进行扩充。

RAID 级别迁移(RLM) 是指更改虚拟磁盘的RAID 级别。

RLM 和OCE 可同时实现，这样虚拟磁盘可同时更改RAID 级别并增加容量。

完成RLM/OCE 操作后，不需要重新引导。

要查看RLM/OCE 操作可行性列表，请参阅下表。

源RAID 级别列表示执行RLM/OCE 操作之前的虚拟磁盘RAID 级别，目标RAID 级别列表示操作完成后的RAID 级别。

注：如果控制器包含的虚拟磁盘数目已达最大值，则不能再对任何虚拟磁盘进行RAID 级别迁移或容量扩充。

注：控制器将所有正在进行RLM/OCE 操作的虚拟磁盘的写入高速缓存策略更改为直写式，直到RLM/OCE 完成。

RAID级别迁移：下面，我们来演示一下两种情形下磁盘的扩容：联机容量扩充(OCE)实验的情景是：有一台R620服务器，两个硬盘驱动器。

Drive C：是RAID1的阵列，安装操作系统；Drive D：是10GB的RAID1阵列，装有数据文件。

如图：我们重启服务器，按CTRL-R进入PERC BIOS 管理界面查看一下RAID 的配置：其中10GB的虚拟磁盘建立在一个总容量278GB的RAID1阵列上，该阵列还留有268GB的剩余空间。

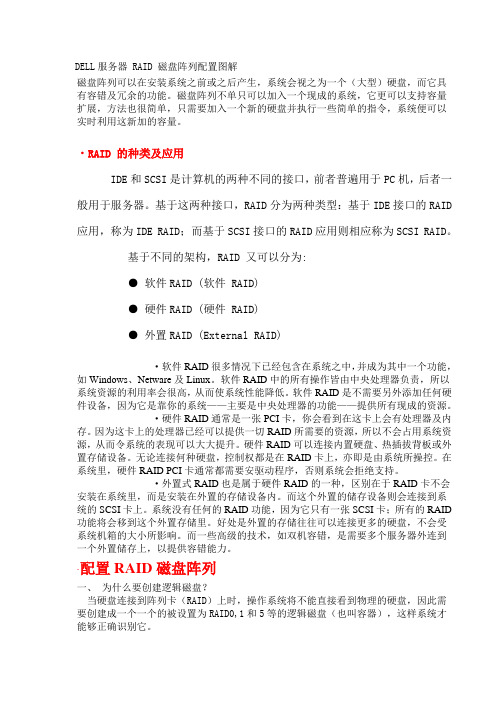

DELL服务器 RAID 磁盘阵列配置图解磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID 应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID 功能将会移到这个外置存储里。

磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RA ID分为两种类型：基于IDE接口的RAID应用，称为IDERAID；而基于SCSI接口的RAID应用则相应称为S CSIRAID。

基于不同的架构，RAID又可以分为:●软件RAID(软件RAID)●硬件RAID(硬件RAID)●外置RAID(ExternalRAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件R AID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAIDPCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCS I卡；所有的RAID功能将会移到这个外置存储里。

好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。

DELL服务器RAID磁盘阵列配置图解[共5篇]第一篇：DELL服务器RAID磁盘阵列配置图解DELL服务器 RAID 磁盘阵列配置图解 2009-11-17 09:20 磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID(软件 RAID)● 硬件RAID(硬件 RAID)● 外置RAID(External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

dell服务器加装旧硬盘（扩容）
⼀、dell服务器磁盘扩容，如果使⽤新硬盘，则直接在raid程序⾥创建vd，设置raid级别即可。

⼆、如果是旧硬盘，则需要先在其他服务器上进⾏硬盘的raid信息清除.
具体操作：
1、将旧硬盘插⼊服务器
2、启动服务器，进⼊raid程序，将光标停留在raid卡项上，并按F2键，弹出操作菜单，移动光标到"Clear Config"上，回车，清除raid配置信息
3、此时，硬盘信息清除后，显⽰
4、物理硬盘显⽰
ready状态。

三、将清除raid信息后的旧硬盘，插⼊需要扩容的⽬标服务器
1、重启⽬标服务器，并ctrl+r，进⼊raid设置程序
2、这是可以看到未配置的硬盘信息
3、创建vd，并设置raid级别。

配置RAID磁盘阵列1) 首先当系统在自检的过程中出现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。

3) 进入 "Container configuration utility",此时，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。

(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便出现RAID卡的通道和连接到该通道上的硬盘，您可以使用"Insert"键选中需要被初始化的硬盘。

请注意窗口下面的帮助提示。

5) 当您选择完成并按"Enter"键之后，系统键出现一下警告。

如果您确认，选择"Y"即可。

6) 硬盘初始化后就可以根据您的需要创建相应级别（RAID1,RAID0等）的容器了。

这里我们以RAID5为例去说明怎样创建它。

在主菜单中(Main Menu)选中"Create container"并回车。

7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。

按下"Enter"。

8) 在弹出来的下窗口中用回车选择RAID级别，输入Container的卷标和大小。

其它均保持默认不变。

然后选择"Done"即可。

9) 这是系统会出现如下提示，即当这个"Container"没有被成功完成"Scrub"之前，这个"Container"是没有"冗余"功能。

10) 此时，您可以通过"Manage containers"选项选中相应的容器，检查这个"Container"的"Status"为"Scrub"。

磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件RAID)● 硬件RAID (硬件RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linu x。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAI D可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。
