存储设备扩容方案随着科技的不断进步和数据的爆炸式增长，对于存储设备容量的需求也日益增加。
针对这一问题，本文将针对存储设备扩容的需求提出一些解决方案和建议。
一、内部存储设备扩容方案内部存储设备是指计算机或其他电子设备内置的硬盘、固态硬盘等存储设备。
对于内部存储设备的扩容，可以采取以下几种方案：1. 更换高容量硬盘随着硬盘技术的不断发展，高容量硬盘已经逐渐普及。
如果你的计算机或设备中使用的是低容量的硬盘，可以考虑更换为容量更大的硬盘。
这样可以在不更换整个设备的情况下，增加存储空间。
2. 使用RAID技术RAID（冗余磁盘阵列）技术可以将多个物理硬盘组合在一起，形成一个逻辑卷。
通过RAID技术，可以提高存储设备的性能和容错能力。
对于需要扩容的存储需求，可以考虑使用RAID技术来增加存储容量。
3. 添加硬盘托架一些计算机或设备的机箱内部可能存在多个硬盘托架的空间。
通过添加硬盘托架，可以在设备内同时安装多个硬盘，从而增加存储容量。
二、外部存储设备扩容方案外部存储设备是指与计算机或其他设备通过接口连接的存储设备，如移动硬盘、网络存储设备等。
对于外部存储设备的扩容，可以采取以下几种方案：1. 购买高容量移动硬盘移动硬盘是一种方便携带和使用的外部存储设备。
如果您需要扩大存储容量，可以购买高容量的移动硬盘，并将需要存储的数据移至移动硬盘中。
2. 使用网络存储设备网络存储设备（NAS）是一种通过网络连接到计算机或其他设备的存储设备。
通过使用NAS，可以在网络上共享存储容量，并方便地进行存储设备的扩充。
3. 云存储服务云存储服务提供商可以通过网络提供存储空间。
用户可以通过购买云存储服务的方式来扩展存储容量，并通过云存储服务进行文件的存储和管理。
三、综合扩容方案除了上述提到的内部存储设备和外部存储设备的扩容方案，还可以采取综合性的方案来满足存储需求。
以下是一些综合扩容方案的示例：1. 硬件升级对于一些老旧的电脑或设备，可能需要通过升级硬件来扩容存储空间。

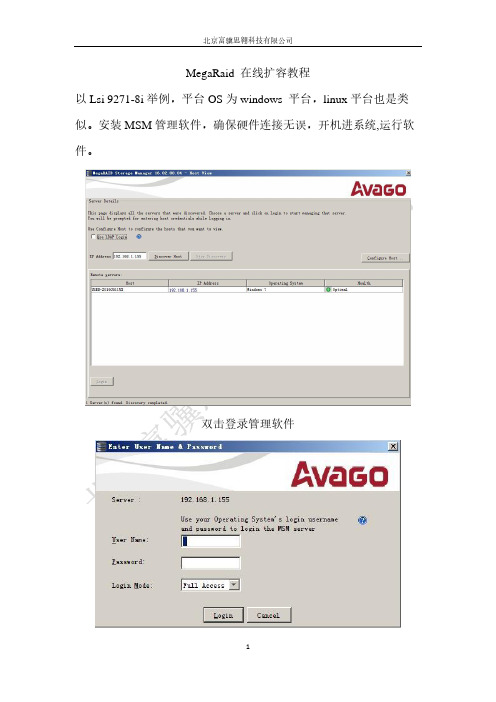

MegaRaid 在线扩容教程以Lsi 9271-8i举例，平台OS为windows 平台，linux平台也是类似。
安装MSM管理软件，确保硬件连接无误，开机进系统,运行软件。
双击登录管理软件输入OS系统管理员用户密码在Logic tab页面的控制器上单击鼠标右键选择创建一组RAID在此选择高级的，并单击NextRaid级别选择raid5，选择要组建的物理硬盘，并单击Add添加到右边的组。
单击next注意几个参数读写策略以及缓存，并单击Create Virtual Drive创建raid成功，单击NextRaid 概要单击Finish提示成功创建在管理界面可以看到第一组RAID，容量以及状态系统的设备管理器中的磁盘驱动器可以看到Lsi的虚拟磁盘进入系统磁盘工具对该盘进行分区以及格式化，此处卷标设置为“raid”复制一些文档过去复制过程中复制完成下面进行扩容操作，选中磁盘组0，单击鼠标右键，选择修改磁盘组系统提示建议备份数据选中确认复选框，单击Yes选择新的raid级别我们还是选择raid5，系统会自动进行判断可选的raid级别，单击Next复选要添加的新盘，单击Next新raid概述，确认无误单击Finish系统提示此操作不可中断，中断会导致raid损害数据丢失单击上面的黄色的时钟图标系统开始重建扩容中。
扩容完成后RAID总容量增加，扩容完成后，在管理软件看到还是一个RAID。
操作系统里看到的仍旧是1个虚拟盘磁盘管理会看到原来的虚拟盘会多出一个新的未分区而不会影响原来的数据。
DELL服务器磁盘阵列的扩容这里我们讨论服务器硬盘空间不足时，我们有什么方法可以扩充原有虚拟磁盘的空间，而无需删除上面的数据。
简介我们可通过扩充容量和/ 或改变RAID 级别的方式来重新配置联机虚拟磁盘。
注：跨接式虚拟磁盘（如RAID 10、50 和60）无法重新配置。
注：重新配置虚拟磁盘时一般会对磁盘性能有所影响，直到重新配置完成后为止。
联机容量扩充(OCE) 可通过两种方法实现。
•如果磁盘组中只有一个虚拟磁盘，而且还有可用空间可供使用，则可在可用空间的范围内扩充虚拟磁盘的容量。
•如果已创建虚拟磁盘，但虚拟磁盘使用的空间未达到该磁盘组大小的上限，则剩有可用空间通过Replace Member （更换成员）功能使用较大的磁盘更换磁盘组的物理磁盘时也可以获得可用空间。
虚拟磁盘的容量也可以通过执行OCE 操作来增加物理磁盘的数量进行扩充。
RAID 级别迁移(RLM) 是指更改虚拟磁盘的RAID 级别。
RLM 和OCE 可同时实现，这样虚拟磁盘可同时更改RAID 级别并增加容量。
完成RLM/OCE 操作后，不需要重新引导。
要查看RLM/OCE 操作可行性列表，请参阅下表。
源RAID 级别列表示执行RLM/OCE 操作之前的虚拟磁盘RAID 级别，目标RAID 级别列表示操作完成后的RAID 级别。
注：如果控制器包含的虚拟磁盘数目已达最大值，则不能再对任何虚拟磁盘进行RAID 级别迁移或容量扩充。
注：控制器将所有正在进行RLM/OCE 操作的虚拟磁盘的写入高速缓存策略更改为直写式，直到RLM/OCE 完成。
RAID级别迁移：下面，我们来演示一下两种情形下磁盘的扩容：联机容量扩充(OCE)实验的情景是：有一台R620服务器，两个硬盘驱动器。
Drive C：是RAID1的阵列，安装操作系统；Drive D：是10GB的RAID1阵列，装有数据文件。
如图：我们重启服务器，按CTRL-R进入PERC BIOS 管理界面查看一下RAID 的配置：其中10GB的虚拟磁盘建立在一个总容量278GB的RAID1阵列上，该阵列还留有268GB的剩余空间。
LSI系列芯⽚Raid卡配置⽅法、管理⼿册说明本⼿册适⽤于LSI芯⽚Raid卡包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。
不同型号的Raid卡在某些功能上的⽀持性不同（例如Inspur2008 Raid卡需要有授权才⽀持Raid5），具体因您的配置⽽定。
Raid配置与管理服务器开机⾃检到浪潮logo画⾯后，下⼀步就会进⼊Raid卡⾃检过程，此时显⽰器上会出现Ctrl -H提⽰，如下图：按下Ctrl -H组合键后，⾃检完成就会进⼊Raid卡配置界⾯，如下图。
在这⾥可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进⼊Raid 卡主页。
Raid卡⾸页叫作WebBIOS，如下图。
左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后⾯所有的配置都可以在这⾥完成！Raid0配置⽅法Raid0的配置过程与Raid1⼤致相同，唯⼀不同是在选择Raid级别这⼀步选择Raid0即可。
具体步骤请参考下⼀节友情提⽰：Raid0虽然可以⼤幅提⾼读写性能，但是有数据丢失风险，请您慎重考虑！Raid1配置⽅法在WebBIOS主页点击【Configuration Wizard】，打开配置向导选择【Add Configuration】，点击【Next】下⼀步选择【Manual Configuration】，点击【Next】下⼀步左侧⽅框内可以看到所有未使⽤的硬盘。
因为要做Raid1，我们选择前两块，然后点击下⽅的【Add to Array】将其加⼊到右侧⽅框内。
点击【Accept DG】，创建磁盘组点击【Next】下⼀步点击【Add to SPAN】，将刚才创建好的磁盘组加⼊到右侧⽅框内点击【Next】下⼀步阵列参数配置：第⼀个参数”Raid Level”选择Raid1，其余保持默认最后⼀个参数”Select Size”输⼊阵列容量⼤⼩，最⼤值可参考右侧绿字提⽰（其中R0代表做Raid0最⼤容量，R1代表做Raid1最⼤容量），完成后点击【Accept】弹出的任何提⽰均选择【yes】回到配置页⾯，点击【Next】下⼀步点击【Accept】配置完成！提⽰保存，选择【yes】（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提⽰SSD缓存，选择【Cancel】提⽰初始化，选择【yes】正在初始化，能看到百分⽐进度条（速度较快，可能⼀闪⽽过）初始化完成！点击【Home】返回⾸页阵列配置完成！Raid1状态显⽰”Optimal”表⽰正常，Drives显⽰两块硬盘绿⾊Online正常，如果还有其它未使⽤的硬盘，会在unconfigured Drives下⾯蓝⾊显⽰。
服务器RAID配置流程一、双击桌面MegaRAID Storage Manager StartupUI二、点击IISPCenterServer.三、打开管理软件,弹出登陆界面,输入名称和密码(名称和密码是本机的用户名和密码)四、进入管理软件后点Logical菜单,右键RAID卡,选创建RAID(Create Virtual Drive).五、选Advanced,点Next..六、先选择RAID Level(RAID 级别),再Select unconfigured driverl 里添加硬盘(点Add 添加), 点Create Drive Group.七、要是做磁盘热备,点上剩余硬盘和作的RAID 组,点Add Hot Spare(添加热备盘),没有热备就省略这步,点Next.(12)Virtual drive name(卷的名称) : 默认Capacity(容量)Initialization state(初始化状态): Full Initialization(全部初始化)Stripe size(条纹大小): 64KB Read Policy(读策略): Adaptive Read Ahead(自适应读策略) Write Policy(写策略): Always Write Back(总是回写)I/O Policy(I/O策略): Cached IO(IO缓存) Access Policy(访问策略): Read Write(读写) Disk cache Policy(磁盘高速缓存策略): Disabled(关闭)点Create Virtual Drive.八、弹出对话框,点Yes..十、查看RAID 进度,点Manage 菜单里的Show Progress.完成好了，在我的电脑-管理-磁盘管理，格式化磁盘就可以使用了。
RAID卡用户手册尊敬的浪潮英信服务器用户：如果您购买的浪潮服务器使用配置RAID卡，请您在配置浪潮服务器之前，仔细阅读本手册。
浪潮集团有限公司拥有本手册的版权。
请将我方产品的包装物交废品收购站回收利用，以利于污染预防，造福人类。
未经浪潮集团有限公司许可，任何单位和个人不得以任何形式复制本用户手册。
浪潮集团有限公司保留随时修改本手册的权利。
本手册中的内容如有变动恕不另行通知。
如果您对本手册有疑问或建议，请向浪潮集团有限公司垂询浪潮集团有限公司2007年08月“Inspur浪潮”、“英信”是浪潮集团有限公司的注册商标。
Pentium、奔腾是Intel 公司的注册商标。
MS-DOS、Windows是微软公司的注册商标。
其他商标分别属于其相应的注册公司。
目录第一章 RAID基础知识及特性简介 (3)1．1RAID基本概念，专用术语介绍 (3)1.2RAID功能介绍 (5)第二章 Lsilogic RAID卡配置及使用 (6)2.1W EB BIOS C ONFIGURATION U TILITY配置介绍 (6)2.2开始运行W EB BIOS CU (6)2.3W EB BIOS CU主界面选项 (7)2．4创建一个存储配置 (8)2.4.1 使用自动配置 (9)2.4.2 使用自定义配置 (9)2.5观察和改变设备属性 (11)2.5.1 查看和改变适配器属性 (11)2.5.2 查看和改变虚拟磁盘属性 (13)2.5.3 查看物理设备属性 (13)2.6查看系统事件信息 (14)第三章 MegaRaid Storage manager 管理软件 (14)3.1M EGA R AID S TORAGE MANAGER安装 (15)3.1.1 MegaRaid Storage manager功能 (15)3.1.2 MegaRaid Storage manager安装环境 (15)3.1.3 MegaRaid Storage manager安装步骤 (15)3.1.4 MegaRaid Storage manager使用方法 (19)3.2M EGA R AID S TORAGE MANAGER 窗口 (21)3.3M EGA R AID S TORAGE MANAGER 配置 (21)3.3.1 configuration 菜单 (22)3.3.2 逻辑阵列的创建 (25)第四章 驱动程序光盘的使用 (27)4.1W INDOWS系统下制作驱动程序 (27)4.2裸机下制作驱动程序 (30)第五章 操作系统安装指南 (33)5.1RAID卡支持的操作系统 (33)5.2安装W INDOWS 2003S ERVER (33)5.2.1 安装前的准备 (33)5.2.2 安装步骤 (33)5.3R ED H AT E NTERPRISE L INUX AS3.0UP4的安装 (34)5.3.1 安装前的准备 (34)5.3.2 安装步骤 (35)5.4S USE L INUX E NTERPRISE S ERVER 9.0SP2 (38)5.4.1 安装前的准备 (38)5.4.2 安装步骤 (38)附录B：技术支持信息 (40)第一章 RAID基础知识及特性简介1．1 RAID基本概念，专用术语介绍我们提供的RAID卡支持各种常用RAID级别，如0，1，5，10，50等，您可以根据数据的重要性来选择。
阵列的扩容和迁移实验步骤：将硬盘添加到硬盘槽位中，然后开机使用smartstart光盘进行引导进入ACU默认选择SmartStart 8.0，默认英语，然后继续。
然后选择Maintain Server。
然后点击configuration array这样就进入了阵列的配置界面，下面开始。
1.硬盘扩容这里做扩容的试验准备的是两块36.4G的硬盘，之前先通过ACU进行配置，如下图：先将第二个硬盘添加到这个阵列中，点击parallel SCSI Array A，然后点击右边Expand Array，如下图：然后选中36.4G Drives，再点击OK然后可以看到有36.4G的Unused Space然后开始对逻辑盘1进行扩容，点击Logical Drive 1，再点击右边的Extends Size，如下图：然后会出现下图，默认新添加的硬盘容量.在这个位置需要注意一下，不能默认这个容量点击OK，因为在位置1显示的是原来使用一个硬盘做的RAID 0的容量，位置2显示的是两个硬盘的总容量。
现在新添加了一个硬盘做扩容，所以在位置1需要添入的是两个硬盘的总容量，然后点击OK，会出现一个警告提示，点击OK即可。
如下图所示的位置提示。
然后可以看到下图所示，Logical Drive 1 的容量是69452MB。
到这个位置，扩容结束，添加进来的unused space都划分到逻辑盘一里面。
2.阵列迁移在阵列迁移，这里一共使用了4个36.4G大小的硬盘，在ACU中可以看到如下图的显示：一．建立逻辑盘先使用一个硬盘建立一个逻辑盘，然后点击OK，如下图所示：建立完成之后，这个空间是unused space，如下图所示：需要对这个unused space进行创建逻辑盘，点击unused space然后选择右边的create logical drive，会出现下图所示：选择raid 0，然后点击OK。
出现警告信息，继续选择OK。
MegaRAIDStorageManager配置指南MegaRAIDStorageManager目录MegaRAIDStorageManager（以下简称MRSM）是一款非常方便的阵列配置管理软件，用户可以在服务器系统下直接安装使用。
MRSM功能全面，具有配置阵列、阵列迁移扩容、删除阵列、阵列信息导入、调整硬盘状态等等功能。
下面的文章将对这款软件的应用做详细介绍。
一如何安装MegaRAIDStorageManager1在官方网站下载MSM软件，下载地址：下载文件，然后将文件解压，解压后会看到文件，再进一步解压会看到Disk1文件夹，里面有安装文件2在MSM文件夹下双击setup图标，开始安装MegaRAIDStorageManager3、进入欢迎安装界面，点击Next:4、选择Iacceptthetermsinthelicenseagreement后点击Next:5、此步会提示输入用户名单位，可选择不填，选择Allusers后点Next继续：6、选择软件安装路径：7、选择安装类型：8、点击Install后开始安装：9、安装完成后，桌面会出现MegaRAIDStorageManager快捷方式图标二、如何使用MegaRAIDStorageManager配置阵列*各图标含义：Controller(控制器)Backplane(硬盘背板)Tapedrive(磁带机)Virtualdrive(逻辑卷)Port(端口)Globalhotspare(全局热备盘)Slot(硬盘槽位)CD-ROM（光驱）System(系统)Batterybackupunit(电池备份单元)Dedicatedhotspare(专属热备盘)1、如何进入MSM1、鼠标双击MSM软件，让你输入要配置的阵列卡所在的主机的IP地址，然后点DiscoverHost(发现主机)，如果发现Remoteservers(会列出主机的具体信息)，注：当一台主机有多个网卡的时候，Remoteservers可能会列出多项，同一个主机名，不同的IP地址如果您的阵列卡在本地主机并且IP地址输入正确，但一直没有发现该主机，可以点configureHost这个按钮，点完后进入发现选择界面，点击Displayallthesystemsinthenetworkoflocalservers单选钮,然后点SaveSettings这个按钮，发现过程一直不停的话，可以按StopDiscovery这个按钮如图：2、在Remoteservers列表下，选中所发现的主机，然后点Login 这个按钮，出现提示输入UserName,Password的界面，UserName,Password是你所登陆主机系统时所用的系统用户名和密码,然后点击Login这个按钮,就可以登陆到MSM主配置界面了2、使用Simple模式配置阵列：1、首先在MRSM窗口左侧设备树下右键单击阵列控制器IBMServerRAID-MR10iSAS/SATAController(Bus1,Dev0)，在弹出的选项中选择CreateVirtualDrive选项：2、选择Simple配置方式：注：做Raid会对以前和当前所做Raid的硬盘的数据造成风险，建议把机器上所有数据都备份一下，同一个Raid硬盘大小类型一样。
LIS阵列卡操作手册2011-4-10 by LFM一、如何进入RAID卡BIOS界面阵列卡信息按下组合键进入BIOS界面1、开机到此界面时按下组合键Ctrl+H进入RAID卡BIOS管理界面。
二、BIOS主界面1、Controller Selection 选择RAID卡(机器上安装有多张RAID卡时)2、Controller Properties RAID卡属性设置3、Scan Devices 刷新硬盘设备，4、Virtual Drives 虚拟磁盘管理，设置阵列引导顺序-选择要引导的阵列-选择—set boot drive〔currnet=0〕后点GO5、Drives 物理硬盘管理6、Configuration Wizard 创建阵列配置（配置向导）7、Logical View/Physical View查看逻辑/物理磁盘(点击切换）8、Events 事件日志9、Exit 退出三、创建阵列1、查看物理硬盘在界面右面可看到可用于做RAID的硬盘错误!Slot：0——为硬盘的物理位置，在0号端口。
错误!Unconfigured Good-—好的，未配置的硬盘.2、点击“Configuration Wizard”进入创建阵列配置，如图：12错误!Clear Configuration 清除所有的阵列配置信息错误!New Configuration 新建RAID配置(会清除所有的数据，一般只在新机器第一次做阵列时选择)错误!Add Configuration 曾加RAID配置3、一般选择Add Configuration，按Nex t进入下一步:12○，1Manual Configuration 手动配置错误!Automatic Configuration 自动配置3、选Manual Configuration手动配置进入下一步:12错误!在左边“Drives”框中选择要做RAID的磁盘，按住Ctrl键可一次同时几个。
LIS 阵列卡操作手册2011-4-10by LFM一、如何进入RAID 卡BIOS 界面1、开机到此界面时按下组合键Ctrl+H 进入RAID 卡BIOS 管理界面。
二、BIOS主界面1、Controller Selection 选择RAID 卡（机器上安装有多张RAID 卡时）按下组合键进入BIOS 界面阵列卡信息2、Controller Properties RAID卡属性设置3、Scan Devices刷新硬盘设备，4、Virtual Drives虚拟磁盘管理，设置阵列引导顺序-选择要引导的阵列-选择-set boot drive〔currnet=0〕后点GO5、Drives物理硬盘管理6、Configuration Wizard创建阵列配置（配置向导）7、Logical View/Physical View查看逻辑/物理磁盘（点击切换）8、Events事件日志9、Exit退出三、创建阵列1、查看物理硬盘在界面右面可看到可用于做RAID的硬盘○1Slot：0——为硬盘的物理位置，在0号端口。
○2Unconfigured Good——好的，未配置的硬盘。
2、点击“Configuration Wizard ”进入创建阵列配置，如图：12○1Clear Configuration清除所有的阵列配置信息○2New Configuration新建RAID配置(会清除所有的数据，一般只在新机器第一次做阵列时选择)○3Add Configuration曾加RAID配置3、一般选择Add Configuration，按Nex t 进入下一步：12○1Manual Configuration手动配置○2Automatic Configuration自动配置3、选Manual Configuration 手动配置进入下一步：12○1在左边“Drives”框中选择要做RAID的磁盘，按住Ctrl键可一次同时几个。
