★¤广联达算量软件常见问题记录

1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量。

只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。

这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。

即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。

注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。

GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。

广联达图形算量软件常见问题汇总广联达图形算量软件是一款应用于建筑行业的工具，用于计算建筑材料的用量和成本、生成图形模型等。

在使用该软件的过程中，可能会遇到一些常见问题，下面对这些问题进行汇总。

1. 错误提示1.1. 获取许可证错误该错误提示通常出现在软件未能成功启动或新安装后启动软件时。

解决方法是检查许可证文件是否正确、或者是否需要更新许可证文件。

1.2. 断开软件服务连接该错误提示通常出现在软件启动后，但突然断开了软件服务连接。

解决方法是检查网络连接是否正常、或者获取新的许可证文件。

1.3. 空间不足该错误提示通常出现在计算大型模型时，可能是因为硬盘空间不足。

解决方法是释放磁盘空间、或升级硬盘。

1.4. 执行错误该错误提示可能是因为软件本身的问题或管理员权限不足。

解决方法是升级软件版本、或获取管理员权限。

2. 计算模型问题2.1. 模型无法正常生成该问题通常出现在输入的参数或数据有误。

解决方法是重新检查输入参数和数据的正确性，或者联系软件协作者。

2.2. 模型没有精度该问题通常出现在模型数据的精度不够，导致计算结果不准确。

解决方法是重新调整计算参数，或者提高模型数据的精度。

2.3. 模型计算速度慢该问题通常出现在计算复杂模型时，导致计算速度变慢。

解决方法是优化计算方法和算法、或者升级计算机配置。

3. 数据管理问题3.1. 数据丢失或损坏该问题通常出现在软件更新或计算过程中发生的异常情况。

解决方法是通过备份或其他方法恢复数据，或者联系软件协作者。

3.2. 数据备份和恢复问题该问题通常出现在备份和恢复过程中出现的错误。

解决方法是检查备份和恢复的操作步骤和方法是否正确，或者询问软件协作者。

3.3. 数据共享和权限问题该问题通常是因为数据共享和权限设置不当。

解决方法是重新设置数据共享和权限，或者联系软件协作者。

4. 其他问题4.1. 软件界面和使用方法问题该问题通常是因为用户对软件界面和使用方法不熟悉。

安装常见冋题1、如何将定义好的构件复制到其他楼层？解决方法：1:在当前层，楼层-【复制构件到其他楼层】2:在目标层，楼层-【从其他楼层复制选定构件】2、为什么绘图区最下面的状态条看不到了？解决方法：这个很明显都看出来是电脑下方的任务栏挡住了软件最下方的显示，如图：3、上下层的立管错位了如何对齐？解决方法：从首层开始-菜单栏-工具-【设置原点】-找每层公共的那根立管点一下，图元会消失，按全屏即可显示出来，切换楼层去其他楼层，挨个操作此功能，选择相同位置的立管，即可。

4、为什么动态观察看不到图纸和构件？解决方法：工具-合法性检查（F5）,将所有报错的挨个双击，修改报错位置即可。

5、如何取消绘图界面图元的名称？解决方法：方法一：菜单栏-视图-【构件图元显示设置】（F12），在弹出来的窗口里面，将右边的对勾去掉即可方法二：左边导航栏里面每种构件后面都有一个字母，按Shift+该字母即可显示或隐藏名称。

6、如何查看适用于软件安装的电脑配置？解决方案：菜单栏帮助-文字帮助-软件安装与卸载-软件运行环境，即可查看到 所需电脑配置的最低要求。

（XL 2II 口佛助文占 & P7、报错提示：阀门法兰（水）布置不正确，超出楼层设置范围 如图:]\ 4阀门法兰冰尸布置不正确 > 超出桂层设詈苑围解决思路：合法性检查都能成功，就是在汇总计算时候提示, 和标咼有关系。

解决方法：经过查看工程最顶层的管道标高超出了工程顶层的标高，管道上面还 布置的阀门所以才有这个报错。

将管道标高设置在工程标高范围内即可。

8报错提示：配电箱设置不正确，超出楼层设置范围，如图:解决方法：配电箱的标高不能超出整个工程的楼层高度。

解决方法：配电箱柜界软件运存环境-9删K 单X AcADiij5ft®E *电塔栗草 *电门标单 » $累篥单 就秤罰运行建度会因为意弼计3MfL 再“配蓋叫芋圈而略衬不何$ T DG 基ItffrJT 于汁・机耳嫌配覽的豪水費求】Inter Pent un 4 埋£f 我亶jS Wndows XP 、Windows Vista^ Windows 7ICS RAM独立虛卡于£12M 並祥）原旣千10GB 可用證盘仝|filBdW 3也立叢色感更*出祝时的科良蛊示农灿2孙料日或甕鬲旳狂示春牛構軍COROMIEM根据提示看应该是I 摆•如3尸5 且录心無iqp »*s ）<・面-选中配电箱- 属性- 距地高度发现输入的是-10000，超出了整个工程的最低标高，重新修改正确才去汇总计算即可。

计价GBQ4.0高频问题TOP10（点击下面问题查看答案）2、如何导入Excel文件？3、如何设置和使用全费用模板？4、报错提示：加密锁没有插好，请确认加密锁已插上5、如何记取安装费用？6、报错提示：下标访问越界7、如何提取模板子目？8、如何新建人材机分类表？9、如何将已经组价完成的工程切换定额库？10、如何将横向报表显示成竖向？1、如何载入报表？2、如何下载、安装载入信息价？如何加权载入的信息价？3、12预算定额，安装了北京2014年2月信息价，但是软件中不显示，为什么？4、打开软件提示检测不到加密锁5、由于工程误删或者原始工程文件破损，需要找回原来的工程备份文件6、设置超高降效的费用，如何在软件中记取超高费用7、如何新建一个招标/投标项目工程并建立三级管理模式8、信息价下载之后应该怎么运用到软件中，在软件里应该怎么使用信息价，以及信息价匹配值不高。

9、打开别人做的工程，打开提示没有安装对应的定额库，重装软件还是一样提示。

10、如何将清单工程转换成定额工程？1、报错提示：安全模式，**受害者2、为什么软件安装后找不到图标和快捷方式？3、如何快速切换至上一楼层？4、报错提示：标段文件升级失败5、报错提示：工程文件数据升级失败！[SummaryBackup_Global]表外键字段[GrossRateTypeID]的字段值6、为什么软件一直在初始化？7、报错提示：工程文件已经彻底损坏，已在历史工程中自动过滤出同名文件，请打开希望保留的文件8、报错提示：第二页与其他页不一致9、报错提示：没有安装地区特性10、报错提示：出现未知错误，程序无法启动字段值。

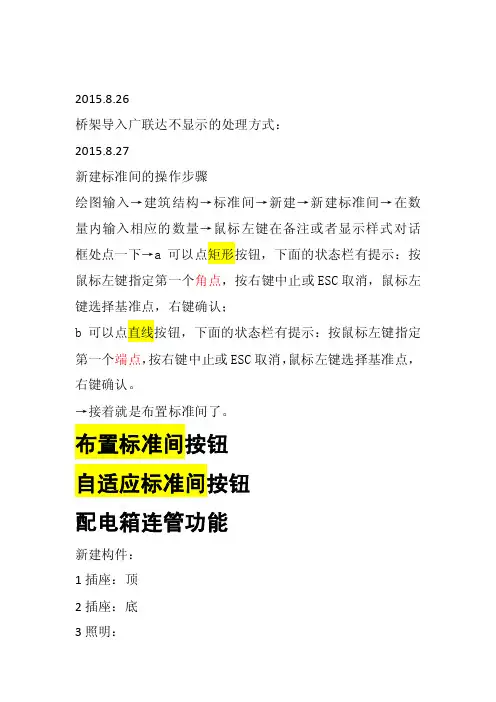

2015.8.26
桥架导入广联达不显示的处理方式：
2015.8.27
新建标准间的操作步骤
绘图输入→建筑结构→标准间→新建→新建标准间→在数量内输入相应的数量→鼠标左键在备注或者显示样式对话框处点一下→a可以点矩形按钮，下面的状态栏有提示：按鼠标左键指定第一个角点，按右键中止或ESC取消，鼠标左键选择基准点，右键确认；
b可以点直线按钮，下面的状态栏有提示：按鼠标左键指定第一个端点，按右键中止或ESC取消，鼠标左键选择基准点，右键确认。

→接着就是布置标准间了。

布置标准间按钮
自适应标准间按钮
配电箱连管功能
新建构件：
1插座：顶
2插座：底
3照明：
4应急照明：
拿到图纸→先看有没有块→再看是不是t3格式
有块的时候先将块炸开再转t3格式。

首先识别墙，把每一层的墙都识别完，再进行其他识别操作识别墙有没有快法？。

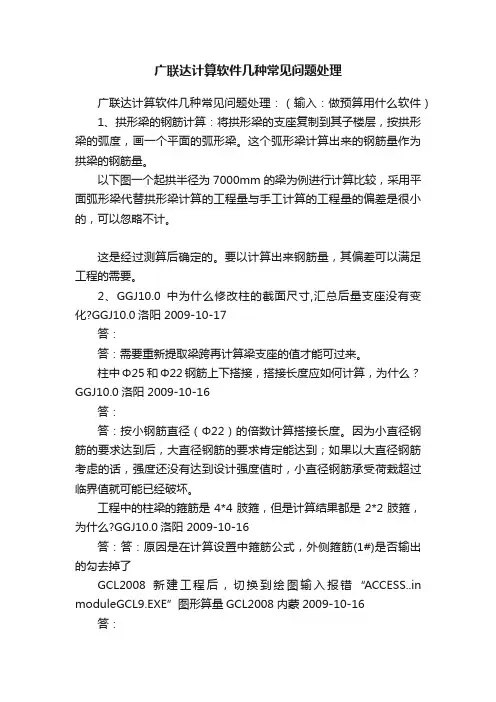

广联达计算软件几种常见问题处理广联达计算软件几种常见问题处理：（输入：做预算用什么软件）1、拱形梁的钢筋计算：将拱形梁的支座复制到其子楼层，按拱形梁的弧度，画一个平面的弧形梁。

这个弧形梁计算出来的钢筋量作为拱梁的钢筋量。

以下图一个起拱半径为7000mm的梁为例进行计算比较，采用平面弧形梁代替拱形梁计算的工程量与手工计算的工程量的偏差是很小的，可以忽略不计。

这是经过测算后确定的。

要以计算出来钢筋量，其偏差可以满足工程的需要。

2、GGJ10.0中为什么修改柱的截面尺寸,汇总后量支座没有变化?GGJ10.0洛阳 2009-10-17答：答：需要重新提取梁跨再计算梁支座的值才能可过来。

柱中Φ25和Φ22钢筋上下搭接，搭接长度应如何计算，为什么？GGJ10.0洛阳 2009-10-16答：答：按小钢筋直径（Φ22）的倍数计算搭接长度。

因为小直径钢筋的要求达到后，大直径钢筋的要求肯定能达到；如果以大直径钢筋考虑的话，强度还没有达到设计强度值时，小直径钢筋承受荷栽超过临界值就可能已经破坏。

工程中的柱梁的箍筋是4*4肢箍，但是计算结果都是2*2肢箍，为什么?GGJ10.0洛阳 2009-10-16答：答：原因是在计算设置中箍筋公式，外侧箍筋(1#)是否输出的勾去掉了GCL2008新建工程后，切换到绘图输入报错“ACCESS..in moduleGCL9.EXE”图形算量GCL2008内蒙2009-10-16 答：答：这个是显卡问题，关闭电脑的硬件加速即可。

操作方法：在桌面空白地方点击右键→【属性】→【设置】→【高级】→【疑难解答】→将硬件加速调为无，再打开GCL2008绘图，问题就解决了。

在GCL8.0中可以通过在表格输入中选择余土外运的代码计算该工程量，而在GCL2008中则不能，请问该如何处理？图形算量GCL2008洛阳 2009-10-16答：答：在GCL2008中，余土外运的工程量可以直接读取“工程综合指标表”中土方指标：运余土的数值。

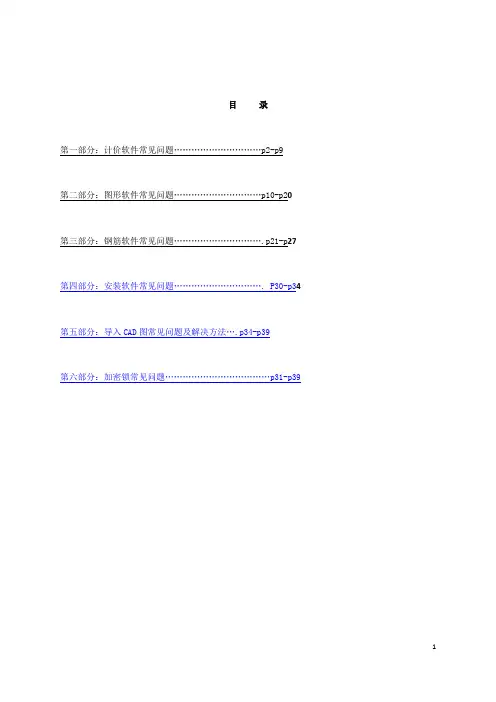

目录第一部分：计价软件常见问题…………………………p2-p9第二部分：图形软件常见问题…………………………p10-p20 第三部分：钢筋软件常见问题………………………….p21-p27 第四部分：安装软件常见问题…………………………. P30-p34 第五部分：导入CAD图常见问题及解决方法….p34-p39第六部分：加密锁常见问题………………………………p31-p39第一部分：计价常见问题1、清单计价和定额计价怎么修改工程类别？清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置2、怎么修改清单计价和定额计价的小数位数？清单计价：预算书设置-清单工程量精度；定额计价：预算书设置-定额工程量精度，修改好后一定要点击上面的按单位设置子目工程量精度。

如果需要单独修改某一项或者几项的小数位数，还可以在分部分项界面（定额计价：预算书界面），点击右键，选择页面显示列设置，在列表头内容中勾选工程量精度，点击确定，在分部分项界面中（定额加价：预算书界面），工程量精度列中直接输入小数位数就可以。

3、04清单建好的工程，如果想转换成08清单怎么做？新建08清单的工程，2份工程同时打开，复制粘贴即可。

4、超高降效记如何操作？点击工具栏中的超高降效-然后可以选择性的记取各分部或各清单的，也可选择是否记取措施项的超高降效。

5、单项工程费汇总表是空的？（项目中的报表）项目管理界面软件默认是严格的三级管理。

先新建项目管理，再新建单项工程，再直接新建单位工程6、以前做的工程中措施费用中是安全文明施工费在一起的，怎么按分开模板设置？新建工程，依次点击导入导出-导入单位工程，目前的默认模板已经是按照要求分开的了7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。

帮助-注册-输入注册码8.综合单价里面没有包含主材的原因？默认情况下综合单价里是含主材，如果没有，点击单价构成，看看直接费的计算基数中加入主材代码。

广联达常见问题常见问题手册目录第一部分：计价软件常见问题67 p1-p8第二部分：图形软件常见问题49 p8-p18 第三部分：钢筋软件常见问题40 p18-p32 第四部分：旧软件常见问题13 p24-p29 第五部分：加密锁常见问题 4 p29-p32第一部分：计价常见问题1、清单计价和定额计价怎么修改工程类别？清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置2、怎么修改清单计价和定额计价的小数位数？清单计价：预算书设置-清单工程量精度；定额计价：只能在报表界面修改。

选中报表，依次点击右键报表设计——选中要修改的单元格——右键设置单元格格式——格式，修改小数位数即可，退出保存设计3、07清单建好的工程，如果想转换成08清单怎么做？新建08清单的工程，2份工程同时打开，复制粘贴即可。

4、超高降效和垂直运输费的记取土建和装饰的如何操作？工日数如何找？土建的超高和垂运需要用户自己手输；装饰的超高，在分部分项界面直接点击超高降效的按钮修改降效层高/檐高即可；垂运直接在措施项目输入与超高降效对应的垂直运输高度相同定额号即可。

5、单项工程费汇总表是空的？（项目中的报表）项目管理界面软件默认是严格的三级管理。

先新建项目管理，再新建单项工程，再直接新建单位工程6、工料机和综合单价法怎么切换？新建工程，依次点击导入导出-导入单位工程7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。

帮助-注册-输入注册码8.单价里面没有包含主材的原因？正常情况下单价里不包含主材价格，如果想加入，可以在报表设计中加上。

9、清单转定额总造价不相等？取费的费率是否一样；是否调整过价差，按市场价组价的话，是否删除了人材机价差行10、两份预算怎么合并？导入导出-导入单位工程11、现浇转商品混凝土？批量换算-自定义换算-现浇转商混12、项目工程中，设备费记取重复修改单价构成文件，将材料费中的计算基数中的设备费去掉即可13、清单的各专业的人材机怎么体现？在报表界面，载入报表，选择"取费数据汇总表.RPT"，载入即可14、完全单价费用模板怎么设计?将设计好的模板发送给用户即可15、项目管理没有收藏功能了？"B，把C:\Documents and Settings\用户登录名\Application Data\Grandsoft里面的GBQ4.0文件夹删掉"16、GBQ4.0定额模式中，08定额按照市场价组价和不按照市场价组价的操作？软件默认按预算价组价，若修改为按市场价组价，操作如下：1）点击预算书设置，勾选按市场价组价2）切换到费用汇总界面，将造价调整下的人材机价差一行删除即可17．外地的4.0怎么处理？一台电脑只能安装一个地区的程序18．4.0的安装专业的垂直运输费记取到措施界面应该怎么操作依次点击工具栏中的安装费用，在弹出的窗口中，双击类型对应的单元格，点击三个点按钮，在弹出的编辑费用项的窗口中选中措施项，指定具体位置即可19．在预算书中，只显示部分内容，在报表中显示全部？点击预算书三个字，选中整个项目即可20．升级最新的程序后出现未知错误，系统无法启动安装最新的加密锁驱动157版本即可21．自动计算措施提示报错？工程中有借用了其它定额库，换过锁，现在的锁没有该定额库22．在查询定额的时候查看到单价与定额本不一致？最新版本机械是定额本的价格。

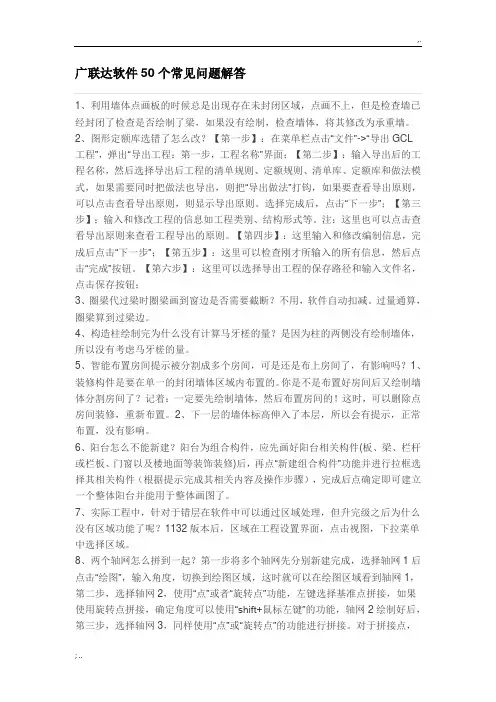

广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。

2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。

选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。

注：这里也可以点击查看导出原则来查看工程导出的原则。

【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。

【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。

过量通算，圈梁算到过梁边。

4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。

5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。

你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。

2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。

6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。

7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。

第一章工程设置 (2)第二章绘图输入 (2)轴网 (2)墙 (3)梁 (4)柱 (5)板 (5)门窗洞过梁 (6)楼梯阳台飘窗 (6)零星 (8)基础 (9)内装修 (10)外装修 (13)报表 (13)导入导出 (14)钢筋工程导入GCL2008 (14)导出GCL工程 (14)CAD导图 (14)其他 (15)报错 (17)第一章工程设置1，GCL2008如何区分定额模式和清单模式？答：a)定额模式: 只选择定额规则和定额库。

b)清单（招标）模式:只选择清单规则和清单库。

c)清单（投标,标底）模式：清单规则和定额规则及清单库和定额库同时选择。

2，工程设置中工程量表模式和纯做法模式的区别是什么？答：工程量表模式：软件已经将各个构件要计算的工程量模板列好，对于初学者可以通过量表了解要计算哪些量，理清思路。

纯做法模式：满足习惯了GCL8.0的老用户套做法的习惯。

3，GCL2008建立地下室有几种方法？答：a)首层标记，选择首层标记，首层以下的为地下室。

注意调整首层底标高。

b)上下移动楼层，楼层移动到首层以下，就默认为地下室。

注意调整首层底标高。

c)选择基础层，点右键插入楼层，便会插入地下室。

4， GCL2008标准层如何拆分？（原来我们使用的算量软件（GCL8.0、GGJ10.0）中，标准层一旦建立，就很难拆分，GCL2008的922之后的版本都解决了这个问题）。

答：在楼层中建立标准层后，进入绘图输入界面，点击楼层，自动拆分标准层，就可以将标准层进行拆分，非常方便。

5，工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。

第二章绘图输入轴网6，如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。

修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。

解决方法：1：在当前层，楼层-【复制构件到其他楼层】2：在目标层，楼层-【从其他楼层复制选定构件】2、为什么绘图区最下面的状态条看不到了解决方法：这个很明显都看出来是电脑下方的任务栏挡住了软件最下方的显示，如图：3、上下层的立管错位了如何对齐解决方法：从首层开始-菜单栏-工具-【设置原点】-找每层公共的那根立管点一下，图元会消失，按全屏即可显示出来，切换楼层去其他楼层，挨个操作此功能，选择相同位置的立管，即可。

4、为什么动态观察看不到图纸和构件解决方法：工具-合法性检查（F5），将所有报错的挨个双击，修改报错位置即可。

5、如何取消绘图界面图元的名称解决方法：方法一：菜单栏-视图-【构件图元显示设置】（F12），在弹出来的窗口里面，将右边的对勾去掉即可方法二：左边导航栏里面每种构件后面都有一个字母，按Shift+该字母即可显示或隐藏名称。

6、如何查看适用于软件安装的电脑配置解决方案：菜单栏帮助-文字帮助-软件安装与卸载-软件运行环境，即可查看到所需电脑配置的最低要求。

7、报错提示：阀门法兰（水）布置不正确，超出楼层设置范围如图：解决思路：合法性检查都能成功，就是在汇总计算时候提示，根据提示看应该是和标高有关系。

解决方法：经过查看工程最顶层的管道标高超出了工程顶层的标高，管道上面还布置的阀门所以才有这个报错。

将管道标高设置在工程标高范围内即可。

8、报错提示：配电箱设置不正确，超出楼层设置范围，如图：解决方法：配电箱的标高不能超出整个工程的楼层高度。

解决方法：配电箱柜界面-选中配电箱-属性-距地高度发现输入的是-10000，超出了整个工程的最低标高，重新修改正确才去汇总计算即可。

9、如何隐藏已经识别好的构件图元方案一：视图--构件图元显示设置（快捷键F12）--给需要隐藏的构件前面去掉对勾--确定即可。

方案二：英文状态下按键盘上热键。

10、为什么在动态观察下不能选中立管查看工程量呢解决方案：导管识别在电缆导管界面了，电线导管界面是不能选中的，切换到电缆导管界面即可正常操作。

1、报错提示：上部通长筋超过图元自身长度的2倍框架梁汇总计算后提示上部通长筋超过图元自身长度的2倍，如何解决？解决方案：原因分析：框架梁出现此类提示，是由于支座没有辨认正确，绘制的梁打断后把一部分删除了，但是没有重新辨认支座，导致钢筋计算时还是按照打断前的长度计算。

解决方案：选中梁，点击【重提梁跨】，重新汇总即可。

若是框支梁、屋面框架梁、基础梁出现此提示，是因为这几类梁的节点构造中支座锚固数值较大，检查下计算，计算没有问题时，此提示可以忽略，钢筋量不受影响。

如果不想要这个样的提示，在软件中通过工具-选项-其他不勾选[计算时校验钢筋长度，当大于······2倍时给出提示]。

2、如何提取钢丝网片面积的工程量？问题描述：软件中钢丝网片计算的是长度，面积如何出？解决方案：软件中暂时没有办法设置钢筋网片的面积，在套做法的时候可以在钢丝网片长度的代码后边直接乘以宽度即可。

3、如何将平法图集03G规则工程转换为平法图集11G规则？问题描述：工程建立时选择03G101计算规则，现在设计变更为11G101的计算规则，但工程已经做完了，能否把计算规则进行替换？解决方案：无法直接替换。

建议方案：新建图形工程，把钢筋工程导入图形算量中，再新建钢筋工程，选择新的计算规则，在点击文件--导入图形工程，导入后，钢筋信息会取消掉，需要重新布置钢筋。

4、如何将清单工程转换成定额工程？关键字：清单转定额问题描述：如何将清单工程转换成定额工程？解决方案：第一步：首先新建一个和已有清单工程相同定额的定额工程；第二步：点击菜单栏“导入导出”—“导入清单计价工程”：选择要转换的清单工程，点击“打开”按钮；当希望连措施项目一起导入时，把“导入措施项目”打勾，点击“开始”按钮，开始导入；不久出现提示：一、土建算量GCL2013高频问题1、如何将GGJ2013工程导入GCL2008软件中？关键字：互导问题描述：钢筋工程是用2013软件做的，但图形软件没有升级，是2008，GGJ2013工程如何导入到GCL2008中？解决方案：已经绘制好的钢筋工程，复制下，把复制的工程后缀名改为GGJ11，打开图形软件，文件--导入钢筋2009工程，选择修改后缀名的钢筋工程文件，点击导入即可，需要注意，后缀名修改后钢筋工程将无法打开，修改后缀名是为了导入图形工程中。

GCL2008[工程设置]现在清单规则是要把保温层算建筑面积的软件如何处理？需要在计算设置里的计算规则中的建筑面积中的选项改一下包含保温层[工程设置]计算设置和计算规则的区别，如何去看。

计算设置只得是本身的算法。

如超高模板。

筏板斜边支模条件。

又如下图所示的框体内容。

墙面抹灰是否考虑保温层等问题。

而计算规则只得是两个不同的构件相交了。

发生打架了。

像钓鱼岛到底归谁的问题。

如下图所示[轴网]如果轴线被局部修剪掉了，怎么恢复？如果轴线被局部修剪掉了，撤销键也不能用了，可以点恢复轴线，再点击该轴线即可。

[墙]在画虚墙的时候，在挨着柱子的时候，虚墙最好在什么位置画虚墙就是为了闭合或分割空间而设的，其他的都不影响，位置不影响[墙]外墙内侧钢丝网片长度没有计算查一下外墙是否封闭，墙的属性是否外墙，可以把其他构件隐藏后，检查一下是否封闭，如果实际工程不封闭，可以建立一个虚墙[墙]立面斜墙怎么画可以按1500的墙画，再布置上一个异形洞口来处理。

[墙]钢筋倒入图形?我在钢筋里绘制的暗柱倒入到图形里变成是柱了，这会不会影响呢钢筋里绘制的暗柱倒入到图形里变成是柱，可以把柱（指暗柱部分）删除；在暗柱的部位有墙的，就按墙套子目，不影响计算。

[柱]想在报表里面看到柱子的砼标号，怎么办？在柱子的属性编辑框有一列叫做“附加”，把砼标号后面的勾打上，在报表里面构件名称后面会自动显示砼的型号[柱]关于构造柱的绘制构造柱—实际工程中构造柱中抱框柱与普通构造柱不同。

如何利用软件来分别处理这两种构造柱的布置呢？先定义抱框柱，然后利用构造柱界面的智能布置里面门窗洞口。

而剩下利用自动生成构造柱把门窗洞口前面勾去掉即可[梁]窗台压顶如何设置？窗台压顶如何设置？可以用“过梁”这个构件代替，过梁的属性编辑框里面位置选为“洞口下方”即可[板]楼板上有平面保温，要用投影面积作为保温的计算，汇总计算后没有工程量？软件中当板作为组合构件使用时“投影面积”才出工程量，比如将板定义成组合楼梯的平台板、阳台的顶板或底板时，板的“投影面积”才出工程量。

广联达算量软件常见问题处理广联达算量软件常见问题处理1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。

用户可以在“轴距”栏中输入“常用值”中没有的数据。

2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。

3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。

4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。

圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。

5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。

软件可以处理正交、圆弧、斜交三种轴网。

6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。

7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。

8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。

需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。

9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。

广联达图形算量常见问题总结预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1、图形软件中如何定义基础层层高？答：没有地下室的情况下，基础层层高从基础底标高算至室内设计标高；有地下室时，基础层层高从基础底标高算至地下室楼面标高。

2、软件里回填土指的是什么意思？答：指基础回填，不包括房心回填无地下室情况下，回填土=挖土方量-室外地坪以下的构件体积有地下室情况下，回填土=基础满填-地下室整体框架注意：若有地下室时一定要绘制建筑面积这样回填土的工程量才会扣减地下室整体框架3、如果遇到大开挖各边放坡系数不一样，怎样修改放坡系数？答：建立大开挖构件时在属性编辑中输入的坡度系数，指大开挖的每个边都会按照这个坡度系数计算，但如果每个边的放坡系数不同的话，就需要单独定义大开挖坡度系数，可以利用“设置大开挖坡度系数”功能来设置。

4、基础梁和满基哪各级别大？两者相交时，如何扣减？答：满基的级别大于基础梁，即两者相交时，基础梁要扣掉与满基相交部分的工程量。

5、绘制斜板后墙的标高也随之变化了，但实际工程中并不需要墙降标高，该怎么办？答：软件在定义斜板后会自动随斜板调整其他构件标高，所以我们只能单独把这些标高调整回来，选中要调整的构件，点击鼠标右键选择“构件属性编辑器”，直接修改标高即可。

注意：修改时一定要把括号一起修改，否则只修改括号内的数据是不起作用的，因为括号里的数据是软件默认的，所以只改数据不删除括号是改不了标高的。

6、定义过梁构件时，属性编辑中的伸入墙内长度指什么？答：伸入墙内长度指过梁两端伸入墙内的总长度，软件默认为500，即各边伸入2507、图形软件中过梁和构造柱是否有扣减关系？答：没有，两者相交时不发生扣减关系。

当过梁要与构造柱相交时，可以在绘制前在构件属性中修改过梁伸入墙内的长度。

8、如何一次性把过梁绘制到指定的门窗洞口上？答：选中要布置的过梁构件，选择“智能布置”按钮，选择按“门、窗、门联窗或洞口”布置，然后选择要布置该过梁的所有门窗构件，点击菜单栏中的“构件”，选择“按名称选择构件图元”，在弹出的对话框中选择要布置该过梁的门窗构件，点击确定，需要绘制过梁的门窗构件就选择好了，然后点击鼠标右键确认，这样过梁就一次性绘制好了。

常见问题广联达安装算量GQI2013通风空调专业通风管道如何绘制？参考答案下面针对通风空调专业对定义功能一一介绍。

第一步：通过切换楼层选择所建构件属于的楼层第二步：点击“新建”按钮定义构件的属性信息，然后按照工程图纸属性进行编辑第三步：定义构件结束后，在右侧清单列项区选择本构件对应的清单项。

清单列项区功能介绍可参见工程量定义说明：1、——根据图纸定义构件类型。

2、——删除已建好的构件。

3、——新建的构件属性与原有构件类似时，选择【复制】功能，然后针对局部进行修改即可。

4、——新建构件后点击【重命名】可以根据实际工程信息进行修改。

5、——即对所建构件进行排序，下拉选择提供4种排序方法。

根据实际情况勾选即可。

6、——即筛选，对已建构件的使用情况进行筛选7、——相同构件会分布各个楼层，如果同样的构件在其他楼层已经定义好，则点击【从其他楼层复制构件】即可。

8、——与【从其他楼层复制构件】相同，在本层定义好构件，如果其他楼层也有，则点击【复制构件到其他楼层】。

9、——根据关键字进行快速查找已建构件。

10、——对构件进行排序，选定构件，点击上移，此构件位置便上升。

11、——与上移相对应，选定构件，点击下移，此构件位置便下降常见问题：编辑导入CAD图后，CAD图显示的字体超大。

怎么办？问题原因用户的电脑上安装了AutoCAD ，且CAD字体文件txt.shx 文件版本过老。

程序原理电脑上安装了AutoCAD ，软件中的字体会直接使用CAD 的txt.shx 字体进行显示，以达到显示效果类似AutoCAD 的样式。

解决方案将附件的txt.shx 文件复制到CAD 的安装目录下的fonts 文件夹下，覆盖源文件即可。

第一步，在桌面上的AutoCAD 图标上点右键，执行“属性”第二步，在弹出的窗口中，点击“查找目标”。

第三步：在弹出的AutoCAD安装目录里，点击进入fonts文件夹，然后将txt.shx复制进去，覆盖源文件即可。
