实验八非平衡电桥 思考题答案

1.在伏安法测电阻实验中接通电源前各预置值选择的原则是什么？电源应取电压E比I max×R稍大，电流表量程≥I max，电压表量程≈I max×R2.磁场B的大小在霍尔效应实验中这如何确定的？对于确定的霍尔元件，K H是常量，由B=U H/K H I得，当电流I 和K H一定时，霍尔电势差U H与该处的磁感应强度B成正比，因而可以通过测出U H而间接测出B3.根据霍耳系数与载流子浓度的关系，试回答，金属为何不宜制作霍耳元件？根据霍尔系数:R H=1/(n*q)式,n为载流子密度,因一般金属中载流子密度很大,即金属材料的霍尔系数系数很小,故霍尔效应不明显4.什么叫做霍尔效应?为什么此效应在半导体中特别显著?霍尔效应是通过电流的半导体或导体在垂直电流方向的磁场作用下，在与电流和磁场垂直的方向上形成电荷积累和出现电势差的现象。

因为霍尔效应中需要产生一个平衡洛伦兹力作用的横向电压，而半导体的电阻率高（载流子浓度低），霍尔系数系数比金属大得多，即其产生的电压高，因此半导体的霍尔效应要比金属的明显。

5.霍尔电压V H是怎样产生的？它的大小、符号各与哪些因素有关系？当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这个电势差叫做霍尔电势差。

由U H=R H IB/b 可得，它的大小与霍尔系数R H、电流I、磁感应强度B以及样品厚度b有关；其方向与载流子性质有关，若载流子为电子，则U H<0，若为空穴，则U H>0。

6.电子束偏转的方法有几种？它们的规律各是什么？两种（1）在电场中偏转，规律：当加速电压不变时，偏转距离与偏转电压成正比；当偏转电压不变时，偏转距离与加速电压成反比（2）在磁场中偏转。

规律：当加速电压不变时，偏转距离与偏转电流成正比；当偏转电流不变时，偏转距离与加速电压的平方根成反比。

7. 为什么要测量电桥的灵敏度？因为使用电桥测量电阻时的精密度主要取决于电桥的灵敏度，通过测量电桥的灵敏度可以确定测量结果由于电桥灵敏度所引入的不确定度8. 电桥的灵敏度与哪些因素有关？与检流计的电流灵敏度S i 和电源的电动势E 成正比，与电源的内阻R 内、串联的限流电阻R E 、检流计的内阻、检流计和电源所接的位置有关。

电路实验报告思考题答案【篇一：线性电子电路实验思考题答案】t>实验一常用电子仪器的使用1．什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内积分的平均值再取平方根。

常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。

2．用示波器测量交流信号的幅值和频率，如何尽可能提高测量精度？答：幅值的测量：y轴灵敏度微调旋钮置于校准位置，y轴灵敏度开关置于合适的位置即整个波形在显示屏的y轴上尽可能大地显示，但不能超出显示屏指示线外。

频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在x轴上所占的格数尽可能接近10格（但不能大于10格）。

实验二晶体管主要参数及特性曲线的测试二极管的工作极限电流时就会使二极管损坏。

2．用mf500ha型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？入特性曲线为一条非线性曲线。

用mf500ha型万用表测量二极管的正向电阻值的等效电路如右图所示，当量程小时，ro的阻值小，流过二极大，流过二极管的电流变小，其所测的阻值变大。

实验三单级低频放大器的设计、安装和调试1．rc和rl的变化对静态工作点有否影响？答：rc的变化会影响静态工作点，如其它参数不变，则rc↑==vce↓。

rl的变化对静态工作点无影响，原因是c2的隔直作用。

2．rc和rl的变化对放大器的电压增益有何影响？???rl 答：本实验电路中au?，rl′= rc // rl ，rl′增加时，∣au∣的值变大，反之rbe则减小。

3．放大器的上、下偏置电阻rb1和rb2若取得过小，将对放大器的静态和动态指标产生什么影响?答：上、下偏置电阻rb1和rb2取得很小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小以致信号分流过大。

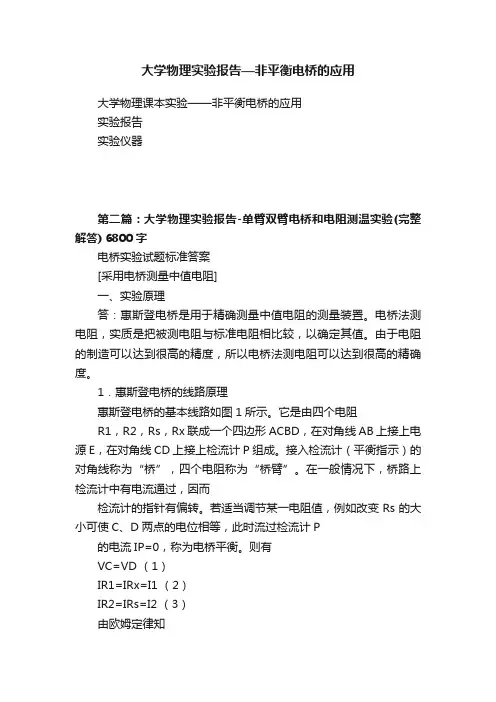

大学物理实验报告—非平衡电桥的应用大学物理课本实验——非平衡电桥的应用实验报告实验仪器第二篇：大学物理实验报告-单臂双臂电桥和电阻测温实验(完整解答) 6800字电桥实验试题标准答案[采用电桥测量中值电阻]一、实验原理答：惠斯登电桥是用于精确测量中值电阻的测量装置。

电桥法测电阻，实质是把被测电阻与标准电阻相比较，以确定其值。

由于电阻的制造可以达到很高的精度，所以电桥法测电阻可以达到很高的精确度。

1．惠斯登电桥的线路原理惠斯登电桥的基本线路如图1所示。

它是由四个电阻R1，R2，Rs，Rx联成一个四边形ACBD，在对角线AB上接上电源E，在对角线CD上接上检流计P组成。

接入检流计（平衡指示）的对角线称为“桥”，四个电阻称为“桥臂”。

在一般情况下，桥路上检流计中有电流通过，因而检流计的指针有偏转。

若适当调节某一电阻值，例如改变Rs的大小可使C、D两点的电位相等，此时流过检流计P的电流IP=0，称为电桥平衡。

则有VC=VD （1）IR1=IRx=I1 （2）IR2=IRs=I2 （3）由欧姆定律知VAC=I1R1=VAD=I2R2 （4）VCB=I1Rx=VDB=I2Rs （5）由以上两式可得R1Rx=Rs （6） R2此式即为电桥的平衡条件。

若R1，R2，Rs已知，Rx即可由上式求出。

通常取R1、R2为标准电阻，称为比率臂，将R1/R2称为桥臂比；Rs为可调电阻，称为比较臂。

改变Rs使电桥达到平衡，即检流计P中无电流流过，便可测出被测电阻Rx之值。

2．用交换法减小和消除系统误差分析电桥线路和测量公式可知，用惠斯登电桥测量Rx的误差，除其它因素外，与标准电阻R1，R2的误差有关。

可以采用交换法来消除这一系统误差，方法是：先连接好电桥电路，调节Rs使P中无电流，可由式（6）求出Rx，然后将R1与R2交换位置，再调节Rs使P中无电流，记下此时的Rs′，可得R2′ （7） Rx=RsR1式（6）和（7）两式相乘得2′ Rx=RsRs或（8）这样就消除了由R1，R2本身的误差对Rx引入的测量误差。

大学物理实验思考题和实验误差答案(部分)【预习思考题】1．用电流场模拟静电场的理论依据是什么？模拟的条件是什么？用电流场模拟静电场的理论依据是：对稳恒场而言，微分方程及边界条件唯一地决定了场的结构或分布，若两种场满足相同的微分方程及边界条件，则它们的结构也必然相同，静电场与模拟区域内的稳恒电流场具有形式相同的微分方程，只要使他们满足形式相同的边界条件，则两者必定有相同的场结构。

模拟的条件是：稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状相同；稳恒电流场中的导电介质是不良导体且电导率分布均匀，并满足σ极>>σ介以保证电流场中的电极（良导体）的表面也近似是一个等势面；模拟所用电极系统与被模拟电极系统的边界条件相同。

2．等势线和电场线之间有何关系？等势线和电场线处处相互垂直。

3．在测绘电场时，导电微晶边界处的电流是如何流动的？此处的电场线和等势线与边界有什么关系？它们对被测绘的电场有什么影响？在测绘电场时，导电微晶边界处的电流为0。

此处的电场线垂直于边界，而等势线平行于边界。

这导致被测绘的电场在近边界处受边界形状影响产生变形，不能表现出电场在无限空间中的分布特性。

【分析讨论题】1．如果电源电压增大一倍，等势线和电场线的形状是否发生变化？电场强度和电势分布是否发生变化？为什么？如果电源电压增大一倍，等势线和电场线的形状没有发生变化，但电场强度增强，电势的分布更为密集。

因为边界条件和导电介质都没有变化，所以电场的空间分布形状就不会变化，等势线和电场线的形状也就不会发生变化，但两电极间的电势差增大，等势线的分布就更为密集，相应的电场强度就会增加。

2．在测绘长直同轴圆柱面的电场时，什么因素会使等势线偏离圆形？测绘长直同轴圆柱面的电场时测到的等势线偏离圆形，可能的原因有：电极形状偏离圆形，导电介质分布不均匀，测量时的偶然误差等等。

3．从对长直同轴圆柱面的等势线的定量分析看，测得的等势线半径和理论值相比是偏大还是偏小？有哪些可能的原因导致这样的结果？⑴偏大，可能原因有电极直径测量偏大，外环电极表面有氧化层产生附加电阻，电压标示器件显示偏大等；⑵偏小，可能原因有电极直径测量偏小，中心电极表面有氧化层产生附加电阻，电压标示器件显示偏小等。

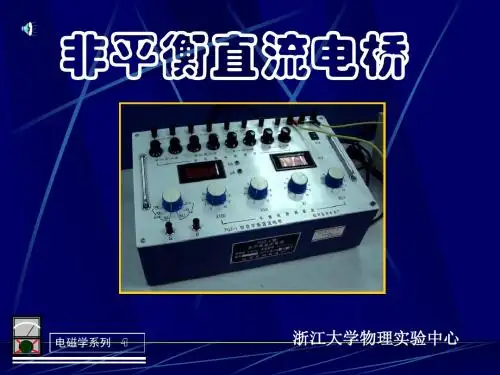

实验4.17 非平衡电桥电压输出特性研究一、实验目的（1）了解非平衡电桥的工作原理。

（2）研究非平衡电桥电压输出特性。

二、实验仪器FQJ 型非平衡电桥、电桥接线板、电阻箱、稳压电源、电压表等。

三、实验原理如图，对于非平衡电桥电路，平衡时，U AB =0；R 4=kR 3(k =R 2R 1⁄)。

当桥臂电阻R 4变化ΔR 时，电桥输出的电压U AB ，U AB 相关于ΔR 。

反之，测出U AB ，则可以推导出ΔR 。

由此我们讨论三类情况：单臂输入、双臂输入和四臂输入。

一、单臂输入时电桥电压的输出特性：当电桥平衡时有R 1:R 3=R 2:R 4,U AB =0,突然使R 4=R 0+ΔR ，则U AB ≠0。

若电源电压为U 0,则有：U AB =U A −U B=(R 0+∆R R 0+R 2+∆R −R 3R 1+R 3)∗U 0 =R 1∗∆R(R 3+R 1)(R 2R 0+∆RR 0+1)R 0∗ U 0令电桥倍率K = R 1/R 3。

则可知R 1/R 3=R 2/R 0,上式化简得：U AB=ΔR R 0(1+K )+ΔR R 0⋅K1+K ⋅U 0且当ΔR ≪R 0时，上式可化简得：U AB=KU0⋅ΔR (1+K)2R0定义SU=UAB/ΔR为电桥的输出电压灵敏度，则有：S u=KU0 (1+k)2R0由此可知S U与k\U0相关。

且当电压一定时，k=1时，电桥的输出电压灵敏度最大：S max=U0 4R0二、双臂输入时电桥电压的输出特性：非平衡电桥中，若相邻臂内接入两个变化量相同而变化量符号相反的可变电阻，这种电桥电路称为半桥差动电路。

例如，R0增加ΔR，R2减少ΔR。

平衡时有R1:R3=R2:R0,在对称情况下R1=R3=R0=R2=R,则：U AB=U0⋅ΔR 2R0S U=U0 2R0可得半桥差动电路得输出电压灵敏度比单臂输入时得最大电桥电压灵敏度提高了一倍。

三、四臂输入时电桥电压的输出特性：在非平衡电路中，两个相邻的桥臂间变化量相等，变化量符号相反，且两个变化符号相同的桥臂接入相对桥臂内，这种电路叫全桥差动电路。

《大学物理实验》第一册习题与思考题第一章 实验测量不确定度与数据处理习题1． 指出下列各项各项哪些属于系统误差，哪些属于偶然误差： a.米尺刻度不均匀 b.实验者的偏见c.刻度因温度改变而伸缩d.最小分度后一位的雇计 c.游标卡尺零点不为零 f.电表指针的磨擦 g.视差2． 下列数值改用有效数字的标准式来表示 (1) 光速=299792458±100米/秒(2) 热功当量=41830000±40000尔格/卡 (3) 比热=C 0.001730±0.0005卡/克度(4) 电子的电荷=4.8030⨯10-10静库。

准确到0.1% (5) 9876.52准确到0.2%3．请把下列各数值正确的有效数字表示于括号内： (1) 3.467±0.2 ( ) (2) 746.000±2 ( ) (3) 0.002654±0.0008 ( ) (4) 6523.587±0.3 ( )4.下列各式的算术运算都是正确的，就是没有考虑到有效数字的问题。

假设下列各数值的最后一位都是估计（可疑）的，请在括号内以有效数字表示其正确答案。

(1)(1.732)(1.74)=3.01368 ( ) (2)(10.22)(0.0832)(0.41)=0.34862464 ( ) (3)4.20419.30034.6038.60421.8=+-=y ( )(4) 628.7/7.8=80.6026 ( ) (5) (17.34-17.13)(14.28)=2.9988 ( )5.计算下式结果及其不确定度的表示式。

N=A+2B+C-5D设：A=38.206±0.001cm B=13.2487±0.0001cm C=161.25±0.01cm D=1.3242±0.0001cm6.一圆柱体的直径为（2.14±0.02）厘米，求其横截面积。

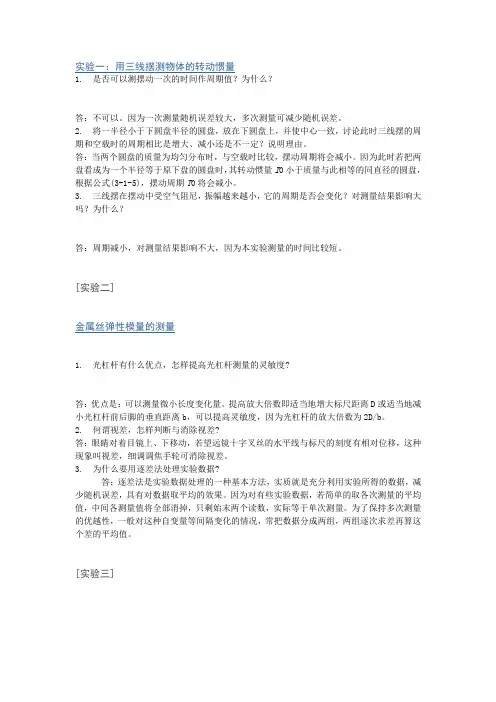

实验一：用三线摆测物体的转动惯量1. 是否可以测摆动一次的时间作周期值？为什么？答：不可以。

因为一次测量随机误差较大，多次测量可减少随机误差。

2. 将一半径小于下圆盘半径的圆盘，放在下圆盘上，并使中心一致，讨论此时三线摆的周期和空载时的周期相比是增大、减小还是不一定？说明理由。

答：当两个圆盘的质量为均匀分布时，与空载时比较，摆动周期将会减小。

因为此时若把两盘看成为一个半径等于原下盘的圆盘时，其转动惯量I0小于质量与此相等的同直径的圆盘，根据公式(3-1-5)，摆动周期T0将会减小。

3. 三线摆在摆动中受空气阻尼，振幅越来越小，它的周期是否会变化？对测量结果影响大吗？为什么？答：周期减小，对测量结果影响不大，因为本实验测量的时间比较短。

[实验二]金属丝弹性模量的测量1. 光杠杆有什么优点，怎样提高光杠杆测量的灵敏度?答：优点是：可以测量微小长度变化量。

提高放大倍数即适当地增大标尺距离D或适当地减小光杠杆前后脚的垂直距离b，可以提高灵敏度，因为光杠杆的放大倍数为2D/b。

2. 何谓视差，怎样判断与消除视差?答：眼睛对着目镜上、下移动，若望远镜十字叉丝的水平线与标尺的刻度有相对位移，这种现象叫视差，细调调焦手轮可消除视差。

3. 为什么要用逐差法处理实验数据?答：逐差法是实验数据处理的一种基本方法，实质就是充分利用实验所得的数据，减少随机误差，具有对数据取平均的效果。

因为对有些实验数据，若简单的取各次测量的平均值，中间各测量值将全部消掉，只剩始末两个读数，实际等于单次测量。

为了保持多次测量的优越性，一般对这种自变量等间隔变化的情况，常把数据分成两组，两组逐次求差再算这个差的平均值。

[实验三]随机误差的统计规律1. 什么是统计直方图? 什么是正态分布曲线?两者有何关系与区别?答：对某一物理量在相同条件下做n次重复测量，得到一系列测量值，找出它的最大值和最小值，然后确定一个区间，使其包含全部测量数据，将区间分成若干小区间，统计测量结果出现在各小区间的频数M，以测量数据为横坐标，以频数M为纵坐标，划出各小区间及其对应的频数高度，则可得到一个矩形图，即统计直方图。

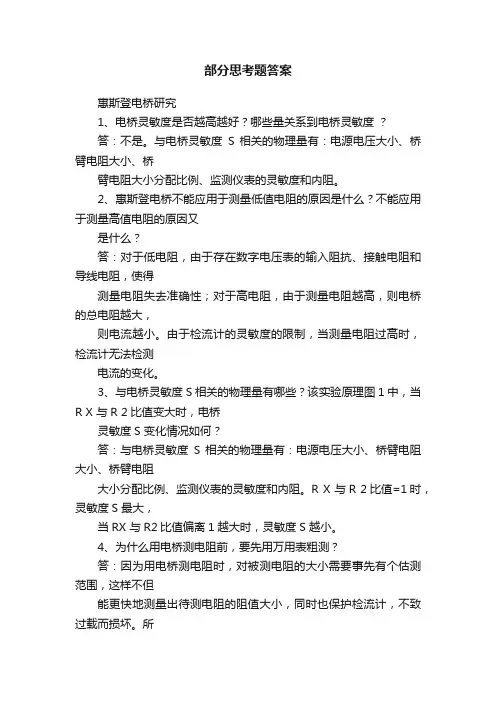

部分思考题答案惠斯登电桥研究1、电桥灵敏度是否越高越好？哪些量关系到电桥灵敏度？答：不是。

与电桥灵敏度S 相关的物理量有：电源电压大小、桥臂电阻大小、桥臂电阻大小分配比例、监测仪表的灵敏度和内阻。

2、惠斯登电桥不能应用于测量低值电阻的原因是什么？不能应用于测量高值电阻的原因又是什么？答：对于低电阻，由于存在数字电压表的输入阻抗、接触电阻和导线电阻，使得测量电阻失去准确性；对于高电阻，由于测量电阻越高，则电桥的总电阻越大，则电流越小。

由于检流计的灵敏度的限制，当测量电阻过高时，检流计无法检测电流的变化。

3、与电桥灵敏度S 相关的物理量有哪些？该实验原理图1中，当R X 与R 2比值变大时，电桥灵敏度S 变化情况如何？答：与电桥灵敏度S 相关的物理量有：电源电压大小、桥臂电阻大小、桥臂电阻大小分配比例、监测仪表的灵敏度和内阻。

R X 与R 2比值=1时，灵敏度S 最大，当RX 与R2比值偏离1越大时，灵敏度S 越小。

4、为什么用电桥测电阻前，要先用万用表粗测？答：因为用电桥测电阻时，对被测电阻的大小需要事先有个估测范围，这样不但能更快地测量出待测电阻的阻值大小，同时也保护检流计，不致过载而损坏。

所以要先用万用表粗测后，再进行用电桥精确测量。

电位差计测电池电动势和内阻1、如果待测电动势超出仪器的最大量程，请问应如何解决，试画出电路？答：利用分压法接线。

R1和R2为电阻箱阻值可利用读数直接读出。

把R2两端的电压由电位差计直接测出U2。

那么待测电压为：1222R R U U R +=待测2、电位差计是利用什么原理制成的？答：电位差计是根据补偿原理制成的测量电动势的仪器，它是将被测量与已知标准量相比较的测量仪器。

测定未知电动势EX ，可采用图1电路，调节E 使检流计指零，则回路中两电源的电动势E 和EX 大小相等，即E=EX ，此时称电路达到电压补偿。

如E 已知，则可求得EX ，这种测量电动势的方法称为电压补偿法。

大学物理实验复习思考题大部分答案1. 电桥由哪几部分组成? 电桥的平衡条件是什么?答：由电源、开关、检流计桥臂电阻组成。

平衡条件是Rx=(R1/R2)R32.若待测电阻Rx的一个头没接(或断头)，电桥是否能调平衡?为什么?答：不能，Rx没接（或断头），电路将变为上图所示，A、C及C、D间总有电流，所以电桥不能调平。

3. 下列因素是否会使电桥误差增大?为什么?(1) 电源电压不太稳定；(2) 检流计没有调好零点；(3) 检流计分度值大；(4) 电源电压太低；(5) 导线电阻不能完全忽略。

答：（1）由于电桥调平以后与电源电压无关，则电源电压不太稳定基本不会使电桥误差增大。

（2）若检流计没有调好零点，当其指针指零时检流计中电流不为零，即电桥没有达到平衡正态，此时的测量读数中将会含有较大误差甚至会出现错误读数；（3）检流计分度值大时会使电桥误差增大，因电桥的灵敏度与分度值成反比；（4）电源电压太低会使电桥误差增大，因电桥的灵敏度与电源电压成正比；（5）对高电阻不会，当被测电阻的阻值很高时导线电阻可以忽略。

4. 为了能更好地测准电阻，在自组电桥时，假如要测一个约1.2kΩ的电阻，应该考虑哪些因素?这些因素如何选取?答：应考虑电源电压，比例臂的电阻值，检流计的分度值。

电源电压取6V，R1，R2取1000Ω，检流计取1.5级µA表。

[实验十] 用电位差计测量电动势1. 按图3-10-4联好电路做实验时，有时不管如何调动a头和b头，检流计G的指针总指零，或总不指零，两种情况的可能原因各有哪些?答：总指零的原因：测量回路断路。

总不指零的原因：①E和Ex极性不对顶；②工作回路断路；③ RAB上的全部电压降小于ES，Ex二者中小的一个。

2.用电位差计可以测定电池的内阻，其电路如图3 10 6所示，假定工作电池E＞Ex，测试过程中Rc调好后不再变动，Rx是个准确度很高的电阻箱。

R是一根均匀的电阻丝。

L1、L2分别为Kx断开和接通时电位差计处于补偿状态时电阻丝的长度。

电路实验报告思考题答案【篇一：线性电子电路实验思考题答案】t>实验一常用电子仪器的使用1．什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内积分的平均值再取平方根。

常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。

2．用示波器测量交流信号的幅值和频率，如何尽可能提高测量精度？答：幅值的测量：y轴灵敏度微调旋钮置于校准位置，y轴灵敏度开关置于合适的位置即整个波形在显示屏的y轴上尽可能大地显示，但不能超出显示屏指示线外。

频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在x轴上所占的格数尽可能接近10格（但不能大于10格）。

实验二晶体管主要参数及特性曲线的测试二极管的工作极限电流时就会使二极管损坏。

2．用mf500ha型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？入特性曲线为一条非线性曲线。

用mf500ha型万用表测量二极管的正向电阻值的等效电路如右图所示，当量程小时，ro的阻值小，流过二极大，流过二极管的电流变小，其所测的阻值变大。

实验三单级低频放大器的设计、安装和调试1．rc和rl的变化对静态工作点有否影响？答：rc的变化会影响静态工作点，如其它参数不变，则rc↑==vce↓。

rl的变化对静态工作点无影响，原因是c2的隔直作用。

2．rc和rl的变化对放大器的电压增益有何影响？???rl 答：本实验电路中au?，rl′= rc // rl ，rl′增加时，∣au∣的值变大，反之rbe则减小。

3．放大器的上、下偏置电阻rb1和rb2若取得过小，将对放大器的静态和动态指标产生什么影响?答：上、下偏置电阻rb1和rb2取得很小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小以致信号分流过大。

大学物理实验思考题答案（1--8）1.是否可以测摆动一次的时间作周期值？为什么？2.答：不可以。

因为一次测量随机误差较大，多次测量可减少随机误差。

2. 将一半径小于下圆盘半径的圆盘，放在下圆盘上，并使中心一致，讨论此时三线摆的周期和空载时的周期相比是增大、减小还是不一定？说明理由。

3.答：当两个圆盘的质量为均匀分布时，与空载时比较，摆动周期将会减小。

因为此时若把两盘看成为一个半径等于原下盘的圆盘时，其转动惯量I0小于质量与此相等的同直径的圆盘，根据公式(3-1-5)，摆动周期T0将会减小。

4.3. 三线摆在摆动中受空气阻尼，振幅越来越小，它的周期是否会变化？对测量结果影响大吗？为什么？5.答：周期减小，对测量结果影响不大，因为本实验测量的时间比较短。

实验2 金属丝弹性模量的测量6.1. 光杠杆有什么优点，怎样提高光杠杆测量的灵敏度?答：优点是：可以测量微小长度变化量。

提高放大倍数即适当地增大标尺距离D或适当地减小光杠杆前后脚的垂直距离b，可以提高灵敏度，因为光杠杆的放大倍数为2D/b。

2. 何谓视差，怎样判断与消除视差?答：眼睛对着目镜上、下移动，若望远镜十字叉丝的水平线与标尺的刻度有相对位移，这种现象叫视差，细调调焦手轮可消除视差。

3. 为什么要用逐差法处理实验数据?答：逐差法是实验数据处理的一种基本方法，实质就是充分利用实验所得的数据，减少随机误差，具有对数据取平均的效果。

因为对有些实验数据，若简单的取各次测量的平均值，中间各测量值将全部消掉，只剩始末两个读数，实际等于单次测量。

为了保持多次测量的优越性，一般对这种自变量等间隔变化的情况，常把数据分成两组，两组逐次求差再算这个差的平均值。

实验三，随即误差的统计规律1. 什么是统计直方图? 什么是正态分布曲线?两者有何关系与区别?答：对某一物理量在相同条件下做n次重复测量，得到一系列测量值，找出它的最大值和最小值，然后确定一个区间，使其包含全部测量数据，将区间分成若干小区间，统计测量结果出现在各小区间的频数M，以测量数据为横坐标，以频数M为纵坐标，划出各小区间及其对应的频数高度，则可得到一个矩形图，即统计直方图。

实验十六示波器的使用【预习题】1．示波器为什么能把看不见的变化电压显示成看得见的图象？简述其原理。

答：（1）示波管内高速电子束使荧光屏上产生光亮点，而电子束的偏转角度（光点在荧光屏上的位移）是受X轴和Y轴偏转板上所加电压的控制。

（2）若只在X轴偏转板上加一个锯齿波电压（该电压随时间从-U按一定比例增大到+U），则光点就会从荧光屏左端水平地移动到右端（称为扫描），由于荧光屏上的发光物质的特性使光迹有一定保留时间，因而在屏幕水平方向形成一条亮迹（称为扫描线）。

（3）若只在Y轴偏转板上加信号电压，则随着信号幅度的变化光点就会在荧光屏竖直方向作上下移动形成一条竖直亮迹。

（4）如在Y轴偏转板加上电压信号，同时又在X轴偏转板加上锯齿波扫描电压，则电子束受到水平和竖直电场的共同作用，光点的轨迹呈现二维图形（光点在X方向均匀地从左向右水平移动的同时又在Y方向随信号幅度的变化在竖直方向作上下移动），即将Y轴偏转板上电压信号幅度随时间变化的规律在屏幕上展开成为函数曲线（即信号波形）。

（5）要得到清晰稳定的信号波形，扫描电压的周期与信号电压的周期必须满足，以保证的起点始终与电压信号固定的一点相对应（称同步），屏幕上的波形才能稳定。

（6）为了得到可观察的图形，锯齿波扫描电压必须重复扫描．2．观察波形的几个重要步骤是什么?答：（1）开启示波器电源开关后，将耦合开关置“⊥”，，调整辉度、聚焦以及垂直、水平位移旋钮使屏幕中部出现亮度适中细小的亮点。

（2）观察、测量时将耦合开关置“AC”或“DC”，触发选择开关置“INT”，将信号用同轴电缆线连接到Y轴输入端。

（3）调节Y轴灵敏度选择开关和X轴扫描选择开关以及触发电平旋钮，使信号幅度在屏幕范围内（屏幕竖直标尺的2/3左右），且有2—5个完整稳定的波形。

（4）定量测量时还应注意将扫描微调旋钮和Y轴微调旋钮置于校准位置（顺时针旋转至最大）。

3．怎样用李萨如图形来测待测信号的频率?答：1．将示波器功能置于外接状态（触发选择开关置“EXT”，触发信号极性开关置“X”）。

实验报告姓名：马学喆班级：F0603028学号：5060309041实验成绩：同组姓名：王雷斌实验日期：2007/10/27指导教师：批阅日期：非平衡电桥的应用实验目的：1.学习非平衡电桥的工作原理；2.学习和掌握非平衡电桥的应用；3.学习一些传感器的工作原理和不同的测量电路．实验原理：1．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：为稳压电源，和为固定电阻，为可变电阻，为电阻型传感器，为电桥输出电压．当时，电桥处于平衡状态，此时有(1)当时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由(1)式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值会有相应的变化，这时电桥平衡被破坏，桥路两端的电压也随之而变，由于桥路的输出电压能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1Ω，将会产生2.5℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．数据处理原始数据：铂电阻Y=A+B*XParameter Value Error------------------------------------------------------------A 0.37861 0.17259B 0.50103 0.00257------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99979 0.26477 18 <0.0001------------------------------------------------------------LinearRegression: Y=A+B*X Parameter Value Error------------------------------------------------------------ A 99.06951 0.11606 B 0.38839 0.00173------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99984 0.17804 18 <0.0001------------------------------------------------------------与上面计算结果相同5.56.06.57.07.58.0L n (R )1/T热敏电阻4550556065707580859095100105U/m VT/℃0.00260.00270.00280.00290.00300.00310.00320.00330.00345.56.06.57.07.58.0L n (R )1/TLinearRegressio:Y=A+B*XParameter Value Error------------------------------------------------------------A -3.11306 0.04377B 3265.33378 14.6359------------------------------------------------------------R SD N P------------------------------------------------------------0.99986 0.01153 16 <0.0001------------------------------------------------------------对于热敏电阻，有两边取对数，得则由热敏电阻lnR~1/T图像可知思考与讨论误差分析数据记录与处理上：1.由于公式里面有个电压不在测量数据内，因此，作的泰勒展开，发现展开到第三项时误差在要求范围内，故消去，在展开得到的系数，与标准吻合比较精确。

电工实验思考题答案汇总实验1常用电子仪器的使用实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T=d×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

．3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

金属线胀系数的测定1.为什么要在温度和千分表稳定的时候读数？测定固体的线性膨胀系数时，温度会逐渐上升，并超越你设定的温度值，再继续等待，温度会降低，直至温度稳定至千分表10秒钟不转动一格，再读数，能减小系统误差。

2.隔热棒的作用是什么？与被测物接触的一端为什么是尖的？隔热和力的传递作用,做成尖的，接触面积最小民间小样品与千分表的热传递。

隔热和力的传递作用。

一端是尖的，是减少样品与测量设备(千分尺)的热传递,保证千分尺测试到的就是样品的受热伸长量.3.为什么被测物体与千分表探头需保持在同一直线？只有受力在同一直线，千分表才能测出样品的真实伸长量，否则只是伸长量的分量。

4.两根材料相同，粗细、长度不同的金属棒，在同样的温度变化范围内，他们的线膨胀系数是否相同？线膨胀系数是材料的属性，只要是同一材料就一样。

落球法液体粘滞系数测量1.斯托克斯公式的应用条件是什么?本实验是怎样去满足这些条件的?又如何进行修正的?无限宽广的液体，无涡流，液体静止，小球刚性，表面光滑，恒温条件，无初速度下落，匀速过程满足该公式；本实验采用刚性小球，使小球的半径远小于液面，体积可忽略不计，放入小球时尽量轻来满足公式适用条件；修正：d/2R。

前乘修正系数2.4；d/2h前乘修正系数3.3.2.在特定的液体中，如果钢珠直径增大一些，测量结果如何变化?如果钢珠从高处掷下，测量结果如何变化?钢珠直径增大，测量结果变大，钢珠从高处掷下，测量结果变小。

3.讨论本实验造成不确定度增大的主要因素是什么，如何改进?小球受容器体积限制，使小球尽可能在中央下落；小球有初速度，释放小球尽量轻。

杨氏模量的测定1.本实验中必须满足哪些实验条件?金属丝必须材质和尺寸均均匀；韧性要好,能够承重一定规格的钩码；金属丝长度要足够,一般要求两米左右。

2.为什么要使钢丝处于伸直状态?因为拉直后才能保证加力后正确测出钢丝伸长量。

3.如何判断在整个加减砝码过程中钢丝是弹性形变?在增砝码过程和减砝码过程中，相同质量砝码的情况，前后两次测得金属丝的长度没有很大差别，说明金属丝进行的是弹性形变。
