英格索兰空压机操作

英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。

通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。

2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。

2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。

2.将电源线和通信线缆连接到控制器的对应接口。

3.确保所有的连接稳固可靠，然后进行电源接通。

4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。

通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。

操作按钮用于设置参数和启动/停止空压机。

4.2 基本操作1.按下电源按钮，启动控制器。

2.通过方向键导航至所需功能菜单。

3.使用加减键设置参数值。

4.确认设置后，按下确认键保存并生效。

5.根据需要启动或停止空压机。

4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。

当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。

用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。

5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。

用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。

【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。

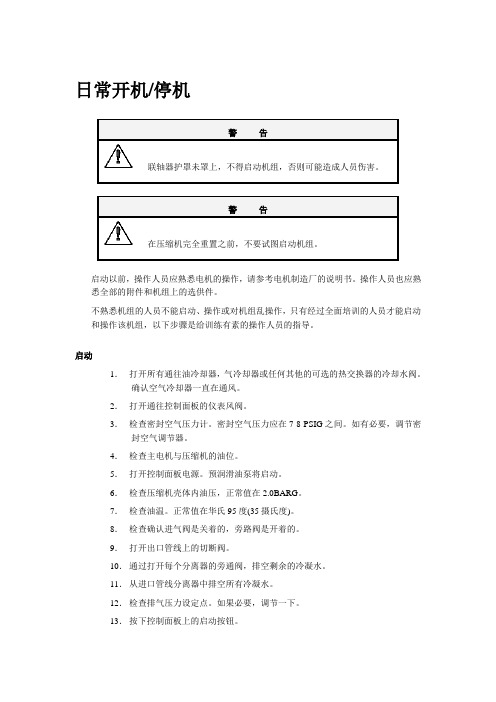

日常开机/停机联轴器护罩未罩上，不得启动机组，否则可能造成人员伤害。

在压缩机完全重置之前，不要试图启动机组。

启动以前，操作人员应熟悉电机的操作，请参考电机制造厂的说明书。

操作人员也应熟悉全部的附件和机组上的选供件。

不熟悉机组的人员不能启动、操作或对机组乱操作，只有经过全面培训的人员才能启动和操作该机组，以下步骤是给训练有素的操作人员的指导。

启动1．打开所有通往油冷却器，气冷却器或任何其他的可选的热交换器的冷却水阀。

确认空气冷却器一直在通风。

2．打开通往控制面板的仪表风阀。

3．检查密封空气压力计。

密封空气压力应在7-8 PSIG之间。

如有必要，调节密封空气调节器。

4．检查主电机与压缩机的油位。

5．打开控制面板电源。

预润滑油泵将启动。

6．检查压缩机壳体内油压，正常值在2.0BARG。

7．检查油温。

正常值在华氏95度(35摄氏度)。

8．检查确认进气阀是关着的，旁路阀是开着的。

9．打开出口管线上的切断阀。

10．通过打开每个分离器的旁通阀，排空剩余的冷凝水。

11．从进口管线分离器中排空所有冷凝水。

12．检查排气压力设定点。

如果必要，调节一下。

13．按下控制面板上的启动按钮。

A.油压在110-115华氏度(43-46摄氏度)下应增加到26-30PSIG（1.56 – 2.1）B.预润滑油泵应自动关闭。

C.如果压缩机是在“空载”模式下开启的，它将继续在此模式下工作直到被选择到其他模式下；D.如果压缩机不是在“加载”模式下开启的，排气阀将在开启时间结束后升高到设定排气压力值。

14．观察机组油压。

如果油压不在推荐在范围之内，调节油箱回油处的油压感应阀。

15．观察振动水平。

如果出现超水平的振动，机组会自动停车。

16．观察到机组壳体的的油温。

在冷却水温度在华氏95度（35摄氏度）以下时，油温度应在华氏105-115度（40.6-46.1摄氏度）之间。

17．观察空气冷却器流速。

一般地，冷却水流过冷却器会有华氏25度（13.9摄氏度）的温升。

Intellisys Operating Instructions操作说明Before installing,operating or performing any maintenance on this unit, 在安装运行调试前read and understand the instructions in the operaters/Instrution认真阅读说明书Manual.Before starting开机前1.Check coolant level,add coolant if necessary检查冷却液液位，必要时添加2.Verify that the main isolation valve is open.检查主阀门在打开状态3.If water cooled,turn on water.放掉冷凝水4.Close main disconnect switch. Ah active screen indicates voltage is 闭合主电源开关，观察显示屏显示电压avoilable to the Intellisys controller.The “power on” lights indicate that line and control voltages are available for starting.“power on”灯亮时表示相序和电压是可以使用的StartingPush start. The compressor will start and load automatically if there is sufficient demand for air.按下开始按钮，压缩机开始自动工作。

Stopping1.Push stop. Compressor will immediately unload and continue to run unloaded an adjustable 10~30 seconds. Compressor will then stop. Ifthe compressor does not stop running affer the set time depress the “EMERGENCY stop” . If compressor is running unloaded when stop is pushed compressor will stop immediately.按下停止按钮，空压机立即停止工作并调整10致30秒，空压机停止工作,如果显示“紧急停止”而不能停止，或空压机运行但无输出时直接停止空压机工作。

Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。

三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。

按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。

上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。

操作者要按RESET按钮辆次，才能使ALARM屏幕复位。

屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。

英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3STOP 停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。

5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。

CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。

Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3 STOP 停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。

5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。

In gersoll-Ra nd （英格索兰）空压机操作说明INGERSOLL-RANDINTELLISYS62 4 5 3一、ntellisvs 控制器1EMERGENCY ST紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2START启动如果显示屏显示“ Ready To Start ”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4UNLOADS按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unl oaded （卸载运行）及“ Mode:UNLOA”（模式：卸载）。

5LOAD加载如空压机已在运行且“ Discharge Pressure ” （排气压力）小于“ Online Pressure （回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode ofOperation ” （运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6ARROW箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7DISPLAY BUTTON显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

、CURRENT STATUS前状态CURRENT STAT屏幕是控制器的正常”显示状态。

CURRENT STAT 参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS幕。
