英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。
通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。
2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。
2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。
2.将电源线和通信线缆连接到控制器的对应接口。
3.确保所有的连接稳固可靠，然后进行电源接通。
4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。
通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。
操作按钮用于设置参数和启动/停止空压机。
4.2 基本操作1.按下电源按钮，启动控制器。
2.通过方向键导航至所需功能菜单。
3.使用加减键设置参数值。
4.确认设置后，按下确认键保存并生效。
5.根据需要启动或停止空压机。
4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。
当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。
用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。
5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。
用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。
【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。
CENTAC例行维护保养和故障排除指南英格索兰空气压缩机团组起动之前, 操作员应先熟悉主驱动机的操作运行. 可以参考驱动机制造商的操作手册及其指示. 操作员还应熟悉所有附件和选项设备.不熟悉本空压机组的人员不得起动, 操作或糊弄本设备. 只允许经完整培训的人员来起动和操作本空压机. 以下程序是对经完整培训的操作人员的指南:起动1.接通通往油冷却器, 风冷却器及其他任何选项热交换器的冷却液. 风冷却器要排气, 如果不是连续排气式的话.2.打开通往控制面板的仪表空气管路上的阀.3.检查密封空气压力表. 密封空气压力必需在7 – 8 PSIG之间. 必要时调节密封空气调节阀.4.检查主驱动机和压缩机的油位.5.接通控制面板的电源. 预润滑泵应随之起动.6.检查压缩机壳体的油压. 此油压应是20 PSIG (公称压力).7.检查油温. 此油温应是95 F (公称).8. 检查进气阀是否关闭; 旁通阀是否打开.9.打开排气管路上的隔断阀.10.打开所有冷凝水疏水旁通阀以排掉压缩机壳体里残余的冷凝水.11.放掉进气管道滴水脚管里的冷凝水.12.检查排气压力设定点, 必要时调节之.13.按下控制面板上的起动按钮.a.油压应升高到26 – 30 PSIG (110 - 115 F的温度上).b.预润滑泵应自动停机.c.如果压缩机是”卸载”起动, 机组将继续在此模式中运行, 直止选用另一控制模式.d.如果压缩机是以”卸载”以外的运行模式起动, 则当起动时间过去后排气压力将升高到排气压力设定点.14.观察机组的油压. 如果压力不在推荐运行范围内则调节油池回油口上的油压传感阀.15.观察振动水平, 如果振动过大机组回自动停机.16.观察通往压缩机壳体的供油温度. 此油温应在105 - 115 F之间; 同时供水温度应是95F或以下.17.观察风冷却器水流量. 一般来说水流应保持25 F的跨冷却器温升. 在此设定点上, 如果在全负荷条件下, 离开冷却器的空气温度与进水温度相差应不超过20 F.Centac压缩机是自动运行的, 它具备以下最低限度的保护装置:●低油压自动停机保护●油温(过高/低)自动停机保护●高空气温度自动停机保护●小齿轮轴振动大自动停机保护●过(高峰)电压报警其它额外保护装置请参见操作手册里的电气和气动图及”控制”一节.停机有关主驱动机停机的任何特别说明, 请参见主驱动机制造商的说明书.只需按下”Compressor Stop”(压缩机停机)按钮就能停下任何Centac压缩机. 带特殊选项的机组的停机请参阅电气图和”控制”一节.压缩机停机前先要卸载. 推荐这种方法可使运行温度稳定.当压缩机停机时预润滑油泵会立即开始工作. 压缩机停机后应让预润滑油泵继续运行20 –30 分钟, 然后才切断控制面板的电源, 再停止预润滑油泵. 有些机组可能装有能自动停止预润滑油泵的选项设备. 该选项设备的细节请参阅电气图和”控制”一节. 停机后也需要润滑, 以便循环油将内部热量带走.压缩机停机后也要让冷却液继续流动20 –30 分钟. 有些机组可能装有能自动停止油流的选项设备. 推荐此程序是为了控制压缩机的冷却.在汽轮机机组上要注意预防速度过大. 如果施加于汽轮机的负载突然减低, 在某些情况下, 会引起速度很快提高, 以至调节器不能及时做出反应. 长时间以一个固定速度运行可能造成调节器故障, 因为蒸气里的脏物会形成沉淀并聚积在正常运动零件的周围, 最终粘结或咬死.为确保调节器能充分运行, 那么在Centac压缩机卸载之前最好一边观察调节器连杆和蒸气阀阀杆的运动一边改变压力控制的设定值. 如果这几个零件能自由运动, 就说明调节器的性能正常.维护保养维护时间表Centac压缩机不需要始终有人看管, 但有几项要定期检查. 有计划的预防性保养和检查对于压缩机的连续最优化性能和长的使用寿命是必不可少的. 以下是检查和预防性保养的总的要求和时间表. 由于非常的服务条件和环境影响设备的可靠性, 检查和保养的项目和时间间隔应根据实际需要调整, 以满足你的具体要求.每天和每次开机1.检查并记录仪表空气压力.2.检查压缩机油池的油位.3.检查并记录压缩机油温.4.检查并记录压缩机供油压力5.检查主驱动机油位.(不适用于带抗摩擦轴承的驱动机). 参见驱动机制造商操作手册的说明.6.检查压缩机每级的振动水平.7.检查并记录所有级间压力(如有的话).8.检查并记录所有级间温度.9.检查并记录进气温度.10.检查管道/接头泄漏.11.检查并记录风冷却器进/出水温.12.检查冷凝水疏水阀并放气.13.检查并记录进气空滤器压差.14.检查以确保风冷却器在持续放气. 放气阀装在壳体的顶部.15.放掉进气管路滴水管里的冷凝水. 压缩机运行中不得打开此阀.16.放掉排气总管滴水管里的冷凝水.17.放掉旁通空气管路滴水管里的冷凝水.18.放掉任何其他水平走向的空气管道的滴水管里的冷凝水.19.检查漏油, 根据需要纠正之.20.检查密封垫片/O型圈漏油.21.检查漏水, 根据需要纠正之.22.打开控制空气管路滴水阀以放掉可能收集到的水.23.检查仪表空气管路过滤器, 放掉可能收集到的水.24.检查并记录油过滤器压差, 必要时调换滤芯.每季度一次的保养1.检查仪表空气过滤器●排放并清洁过滤器.●调换滤芯.2.排放控制空气管路滴水管3.检查冷凝水疏水阀●拆下清洁. 必要时调换零件.●必要时调换整个疏水阀.4.电机轴承润滑●使用正确型号和用量的润滑脂.●只能使用手动泵式滑脂枪.●电机停止时才可加轴承润滑脂.5.目测进气过滤器●清洁滤芯.●必要时调换滤芯.●检查过滤器接缝是否开裂而造成潜在的旁通. 根据需要将接缝密封住..6.调换油雾捕捉器芯●U型管加油.●清洁捕捉器芯的壳体.●检查旧的捕捉器芯是否过度压碎. 增加限制螺母以防过度压碎.●去除翼形螺母下面的防松垫圈, 如果装有的话.●重新安装翼形螺母下面的密封垫圈.●检查以确保捕捉器芯盖与芯接触良好. 盖子应四方地与壳体配合.7.检查消雾器芯并根据需要调换之. 消雾器是长寿命零件, 不需要例行调换.8.检查控制面板●观察: 松动接线, 错误的管路过滤器, 损坏的管路过滤器以及足够的灭弧器.●清洁面板风扇过滤器及面板.●拆开接线端板上所有不用的线, 整理打结.●检查振动传送器导线以确保其是直接接到微控制器接线端板上每半年一次的保养1.润滑主驱动机联轴节. 干型联轴节部件必需检查.2.调换油过滤器.3.风冷却器作水压试验.4.执行每季度要求的保养项目.5.在非压力润滑的滑套轴承型机组上要调换驱动机轴承的润滑油.6.取油样作分析.7.按操作手册里”控制”一节所述程序检查控制系统.8.检查进气阀和旁通阀的标定.每年一次的保养1.按操作手册里的制造商指示检查主驱动机.2.目测检查联轴节, 根据要求对中心和润滑. 调换磨损严重的零部件.3.大齿轮带有抗摩擦轴承的机组上要手动转动大齿轮检查表面粗糙度.4.检查并清洁油池吸油网.5.目测检查油冷却器管, 必要时清洁其水侧.6.目测检查油冷却器上的锌质阳极(铅笔状), 必要时调换之.7.目测检查进气节流阀.8.目测检查旁通阀.9.目测检查排气止逆阀.10.取油样分析和/或调换油.冷却器, 转子总成, 轴承和密封的调换备件有多种选择:●工厂折价交换.●退回零件翻新.●退回损坏零件作报废处理, 同时取得信用额度买新零件.●工厂对所有交换零件提供保修.●快速清洁冷却器及其水压试验.故障排除症状可能原因更正行动不能起动没有清除停机或连锁装置纠正停机或连锁工况, 即让控制面板上相关指示灯熄灭.起动器无主电源检查起动器电压. 检查保险丝.无空压机或起动器的控制电源. 检查控制面板/起动器电压. 检查控制变压器.导线接头松动或腐蚀, 电源检查接头, 必要时清洁, 紧固和调换之.线缺陷.电机起动器或起动电路缺陷. 按制造商的建议排除起动器故障.预润滑泵无效预润滑泵减压阀调节不当. 将减压阀调节到正确压力.预润滑泵不运行. 泵起动器排故. 检查电压.电机故障. 修理或调换电机.泵故障. 修理或调换泵.无密封空气(密封气连锁是选项). 建立密封空气.油温高油冷却器水流量低或无水. 建立正确水流量.水温比预期的要高. 采取必要措施降低供水温度.温控装置设定值不当. 校准仪表.油冷却器水侧脏或堵塞. 清洁冷却器管道. 必要时装水过滤器.油压低系统压力减压阀调节不当. 将系统压力减压阀调节到正确油压.油管漏或压扁. 修理或调换油管.油过滤器脏. 换上干净过滤器.主油泵故障. 修理或调换主油泵.空气温度高风冷却器水流量低或无水. 建立正确水流量.水温比预期的要高. 采取必要措施降低供水温度.温控装置设定值不当. 校准仪表.风冷却器水侧脏或堵塞. 清洁冷却器水管. 必要时装水过滤器.与英格索兰服务代表联系.密封空气仪表空气压力低. 参见下面”低仪表空气压力”.压力低密封空气压力调节器调节不当. 将调节器压力调节到正确值.放气阀调节过多.(如果装有的话). 减小密封空气放气量.密封磨损. 调换密封. 咨询英格索兰服务代表.仪表或阀工无供气压力, 气管压扁或漏气. 建立仪表供气压力. 修理或调换气管. 作气压低空气调节器调节不当. 调节调节器以达到正确的仪表气压力.振动大油温低. 油需要预热时间.驱动机与压缩机中心不对. 检查并对准中心(随后电机脚加定位销)联轴节或隔圈磨损. 润滑. 调换联轴节和/或隔圈.异物聚积使转子总成失联系英格索兰服务代表. 需要清洁和检查去平衡. 平衡.气动零件损坏使转子总联系英格索兰服务代表. 需要修理或调换成失去平衡. 和检查平衡.驱动机的感应振动. 平衡电机转子.不加载模式选择开关在UNLOAD 将模式选择开关改到Modulate (调节)或位置上. Auto-Dual (自动-双重) 工作模式.压力控制器设定点低. 将压力控制器调节到要求的工作压力.旁通阀不关闭或进气阀不纠正进气阀或旁通阀的不当运行.打开.系统空气压缩机不加载. 参见上面”不加载”段落.压力低进气空滤器脏. 调换滤芯.涌流低. 参见下面”连续涌流”.用气量比预期的要大. 修理所有漏气点. 断开不必要的需求.连续涌流排气隔断阀关闭. 打开隔断阀.(抽吸)涌流传感器标定不当. 标定仪表. 确保涌流传感器器开关不卡住.进气过滤器脏. 调换滤芯.节气门限位(LLR, CLL, TL) 调整节气门限位.调节不当.级间空气温度高. 建立正确的通往风冷却器的水流.水温比预期的要高. 降低冷却水温度.空气动力零件磨损或缠结. 联系英格索兰服务代表.能耗大环境温度比预期的要低. 减低压缩机载荷. 咨询英格索兰代表.初级电压低. 咨询电厂. 检查电源.电机效率降低. 咨询电机制造商.载荷过大. 降低载荷.驱动电机初级电压低. 将电压恢复到规定值.电流大载荷大. 降低载荷.纯正零件和服务英格索兰纯正备件是无可替代的.我们对你们用户的承诺是举世无双的. 一天24小时, 一周7天, 英格索兰随时准备好为你服务. 你需要什么结果, 英格索兰就替你生产.请拨打(800) 820-2128.英格索兰承诺为你们服务. 如果你们需要信息资料, 服务或备件, 我们战略布点的服务机构就为你服务. 如果你需要Centac压缩机的技术支持, 请与你当地的英格索兰代表联系, 或直接打电话给工厂.英格索兰Centac售后市场服务内容有:●润滑油●性能改进●控制系统升级●CMC®微处理机控制●CEM®Centac节能大师●纯化学空滤器●冷却器清洁和修理服务●转子清洁, 平衡和修理服务●翻新Centac压缩机●离心诊断服务CDS●Centac用户培训学校欲知详情, 请与离心式空压机分部售后市场支持服务联系:英格索兰公司上海办事处上海市中山南二路1089号徐汇苑大厦11楼邮政编码200030电话：0086-21-54529898 - 2423传真：0086-21-6426783624小时免费服务呼叫中心：(800)820-2128工作总结-财务处长个人工作总结[工作总结-财务处长个人工作总结]工作总结-财务处长个人工作总结（范文）工作总结-财务处长个人工作总结2009-07-06 11：52财务处长个人工作总结光阴似箭、岁月如梭，转眼之间一年过去了，新的一年已经开始，工作总结-财务处长个人工作总结。

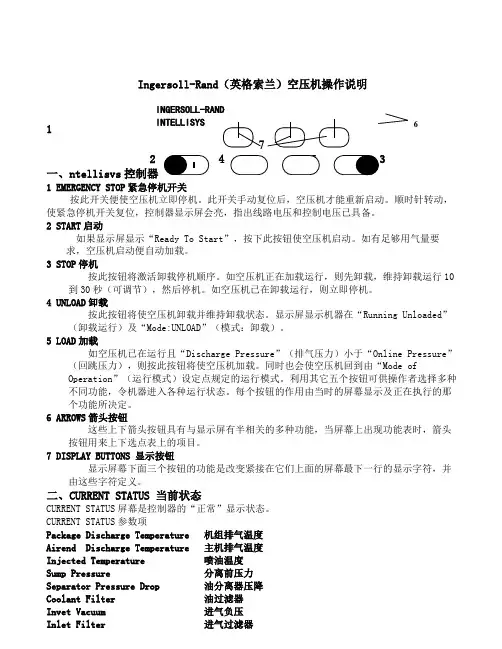

Ingersoll-Rand （英格索兰）空压机操作说明1一、ntellisvs 控制器1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode ofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS 屏幕是控制器的“正常”显示状态。
CURRENT STATUS 参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器6INGERSOLL-RAND INTELLISYSTotal Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。
CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。

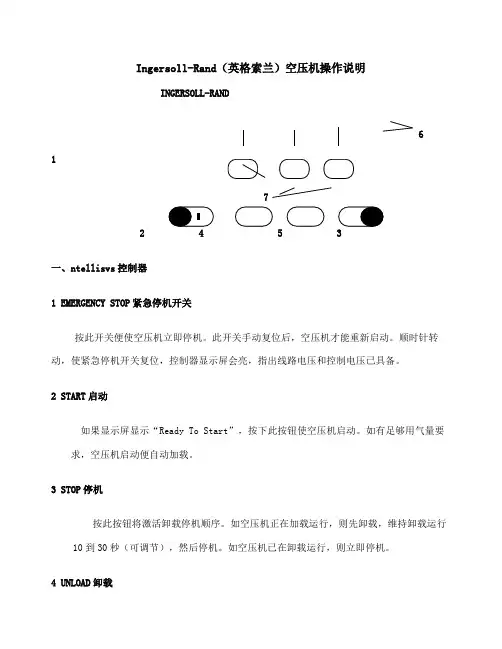

Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
