下载文档原格式
各种材料硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。

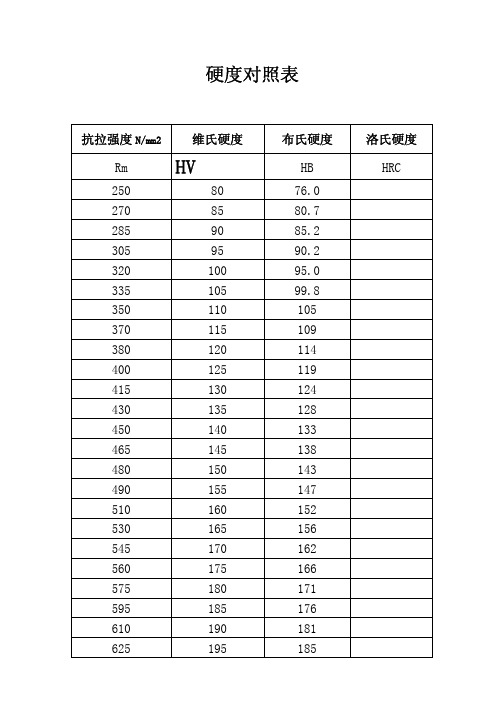

抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRC250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.0 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.915557 480 (456) 47.1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0920 67.5940。
硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm（2 MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径 d 来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 （N/mm2）。
洛氏硬度：洛氏硬度试验采用三种试验力，三种压头，它们共有9 种组合，对应于洛氏硬度的9 个标尺。
这9 个标尺的应用涵盖了几乎所有常用的金属材料。
最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。
这是金属加工行业应用最多的硬度试验方法。
HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。
HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。
HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。
表面洛氏硬度试验采用三种试验力，两种压头，它们有 6 种组合，对应于表面洛氏硬度的 6 个标尺。
硬度对照表抗拉强度N/mm2维氏硬度 布氏硬度 洛氏硬度 Rm HV HB HRC250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185抗拉强度N/mm2维氏硬度 布氏硬度 洛氏硬度 640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835260 247 24.850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.61190 370 352 37.7 抗拉强度N/mm2维氏硬度 布氏硬度 洛氏硬度1220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.915557 480 (456) 47.1595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.51740 530 (504) 51.11775 540 (513) 51.71810 550 (523) 52.31845 560 (532) 53.01880 570 (542) 53.61920 580 (551) 54.11955 590 (561) 54.71995 600 (570) 55.22030 610 (580) 55.72070 620 (589) 56.32105 630 (599) 56.82145 640 (608) 57.32180 650 (618) 57.8 抗拉强度N/mm2维氏硬度 布氏硬度 洛氏硬度660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0920 67.5940 68.0硬度试验是机械性能试验中最简单易行的一种试验方法。

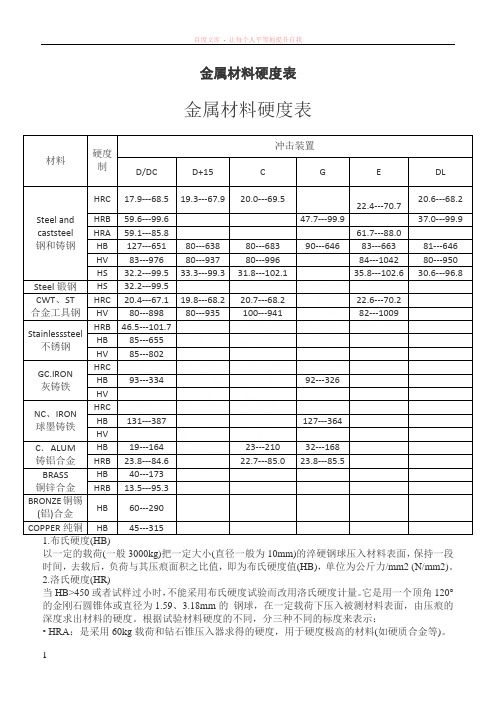

金属材料硬度表金属材料硬度表材料硬度制冲击装置D/DC D+15C G E DLSteel and caststeel 钢和铸钢HRC17.9---68.519.3---67.920.0---69.522.4---70.720.6---68.2 HRB59.6---99.647.7---99.937.0---99.9 HRA59.1---85.861.7---88.0HB127---65180---63880---68390---64683---66381---646 HV83---97680---93780---99684---104280---950 HS32.2---99.533.3---99.331.8---102.135.8---102.630.6---96.8Steel锻钢HS32.2---99.5CWT、ST 合金工具钢HRC20.4---67.119.8---68.220.7---68.222.6---70.2 HV80---89880---935100---94182---1009Stainlesssteel 不锈钢HRB46.5---101.7 HB85---655 HV85---802GC.IRON 灰铸铁HRCHB93---33492---326 HVNC、IRON 球墨铸铁HRCHB131---387127---364 HVC．ALUM 铸铝合金HB19---16423---21032---168 HRB23.8---84.622.7---85.023.8---85.5BRASS 铜锌合金HB40---173 HRB13.5---95.3BRONZE铜锡(铝)合金HB60---290COPPER纯铜HB45---315以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
常见材料莫氏硬度表矿物莫氏硬度Mohs’ scale of hardness；Mons’ hardness scale表示矿物硬度的一种标准。
1812年由德国矿物学家莫斯(Frederich Mohs)首先提出。
应用划痕法将棱锥形金刚钻针刻划所试矿物的表面而发生划痕，习惯上矿物学或宝石学上都是用莫氏硬度。
用测得的划痕的深度分十级来表示硬度：滑石(talc)1（硬度最小），石膏(gypsu m)2，方解石(calcite)3，萤石(fluorite)4，磷灰石(apatite)5，正长石(feldspar;orthocl ase;periclase)6，石英(quartz)7，黄玉(topaz)8，刚玉(corundum)9，金刚石(diamon d)10。
硬度值并非绝对硬度值，而是按硬度的顺序表示的值。
莫斯（F. Mons）创立而得名，提出测定矿物相对硬度的10种标准矿物。
由小到大分为10级：滑石1，石膏2，方解石3，萤石4，磷灰石5，正长石6，石英7，黄玉8，刚玉9，金刚石10。
应用时作刻划比较确定硬度。
如某矿物能将方解石刻出划痕，而不能刻萤石，则其莫氏硬度为3～4，其他类推。
莫氏硬度仅为相对硬度，比较粗略。
虽滑石的硬度为1，金刚石为10，刚玉为9，但经显微硬度计测得的绝对硬度，金刚石为滑石的4 192倍，刚玉为滑石的442倍。
莫氏硬度应用方便，野外作业时常采用。
莫氏硬度表是在西元1812年由德国矿物学家Frederich Mohs (1773-1839)提出，硬度值愈大愈硬。
这些硬度值是经由互相磨挫来判断的，是相对的关系，不是呈现线性比例的(不能说硬度6比硬度2的硬3倍)。
除了原本列出的1~10种矿物，这里也另外收集了其他常见物品的硬度值供参考：[编辑本段]参考数据。
金属硬度硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
各种硬度硬度对照表硬度对照表是用来测量各种材料的硬度的一个表格，它包括各种金属和其他材料的硬度值。
硬度大小可以根据一个材料的韧性和脆性来确定，硬度值越大表示材料越硬，反之材料越脆。
硬度一般由多种单位来测量，最常用的单位包括布氏硬度(BHN)、鲁珀特硬度值(Rc)和摩尔硬度(Vickers)。
以下是一些常见材料的硬度对照表：一、钢铁系列硬度1. 普通碳素钢：布氏硬度(BHN)50-65、鲁珀特硬度值(Rc)85-95、摩尔硬度120-190。
2. 中碳素钢：布氏硬度140-175，鲁珀特硬度值102-120，摩尔硬度190-260。
3. 高碳素钢：布氏硬度175-215，鲁珀特硬度值120-140，摩尔硬度260-320。
4. 极高碳素钢：布氏硬度210-250，鲁珀特硬度值140-155，摩尔硬度320-370。
二、不锈钢系列硬度1. 304/316不锈钢：布氏硬度105-120，鲁珀特硬度值90-95，摩尔硬度150-190。
2. 420不锈钢：布氏硬度160-200，鲁珀特硬度值110-120，摩尔硬度230-270。
3. 440不锈钢：布氏硬度200-240，鲁珀特硬度值120-130，摩尔硬度270-320。
4. 铬钼硬不锈钢：布氏硬度250-300，鲁珀特硬度值130-140，摩尔硬度320-370。
三、有色金属硬度1. 铜：布氏硬度20-45，鲁珀特硬度15-25，摩尔硬度60-90。
2. 铝：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度60-90。
3. 镍：布氏硬度50-90，鲁珀特硬度25-40，摩尔硬度90-130。
4. 锡：布氏硬度10-20，鲁珀特硬度2-8，摩尔硬度30-50。
四、其它材料硬度1. 熔喷塑料：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度30-50。
2. 纤维增强塑料：布氏硬度70-90，鲁珀特硬度50-60，摩尔硬度100-140。
3. 橡胶：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度30-50。
常见材料莫氏硬度表矿物莫氏硬度Mohs’ scale of hardness；Mons’ hardness scale表示矿物硬度的一种标准。
1812年由德国矿物学家莫斯(Frederich Mohs)首先提出。
应用划痕法将棱锥形金刚钻针刻划所试矿物的表面而发生划痕，习惯上矿物学或宝石学上都是用莫氏硬度。
用测得的划痕的深度分十级来表示硬度：滑石(talc)1（硬度最小），石膏(gypsu m)2，方解石(calcite)3，萤石(fluorite)4，磷灰石(apatite)5，正长石(feldspar;orthocl ase;periclase)6，石英(quartz)7，黄玉(topaz)8，刚玉(corundum)9，金刚石(diamon d)10。
硬度值并非绝对硬度值，而是按硬度的顺序表示的值。
莫斯（F. Mons）创立而得名，提出测定矿物相对硬度的10种标准矿物。
由小到大分为10级：滑石1，石膏2，方解石3，萤石4，磷灰石5，正长石6，石英7，黄玉8，刚玉9，金刚石10。
应用时作刻划比较确定硬度。
如某矿物能将方解石刻出划痕，而不能刻萤石，则其莫氏硬度为3～4，其他类推。
莫氏硬度仅为相对硬度，比较粗略。
虽滑石的硬度为1，金刚石为10，刚玉为9，但经显微硬度计测得的绝对硬度，金刚石为滑石的4 192倍，刚玉为滑石的442倍。
莫氏硬度应用方便，野外作业时常采用。
莫氏硬度表是在西元1812年由德国矿物学家Frederich Mohs (1773-1839)提出，硬度值愈大愈硬。
这些硬度值是经由互相磨挫来判断的，是相对的关系，不是呈现线性比例的(不能说硬度6比硬度2的硬3倍)。
除了原本列出的1~10种矿物，这里也另外收集了其他常见物品的硬度值供参考：[编辑本段]参考数据。
