05661机床数控原理复习题

机床数控技术期末考试试题一、填空题（每小题 2 分，共20分）1.1 软件插补和硬件插补的原理相同，其作用都是根据给定的信息进行计算，在计算的过程中不断向各坐标轴发号进行调制。

二、选择题（每小题 2 分，共20分）A：步进电机； B：直流伺服电机；C：交流或直流伺服电机2.3 双螺母齿差调隙式滚珠丝杠，两齿轮的齿数分别为Z1=99、Z2=100，丝杠导程t=10mm，若间隙为0.004mm，则A：步进电机； B直流伺服电机：C交流伺服电机：D：直线电机A: 速度；B：速度、位置； C：速度、方向、位置值，将被加工零件轮廓曲线分割为采样周期的轮廓步长。

A：闭环；B：半闭环；C：开环；D：闭环和半闭环三、简答题（每小题5分，共20分）3.1a什么是进给伺服系统的调速范围?答：调速范围是指最高进给速度与最低进给速度之比。

3.2a 数控机床的工作流程包括哪些内容？答：工作流程包括：①数据加工程序的编制；②输入；③译码；④刀具补偿；⑤插补；⑥位置控制和机床加工。

3.3a 后置处理程序的作用是什么？答：后置处理的目的是生成数据加工程序。

由于各种机床使用的控制系统不同，所用的数据加工程序的指令代码及格式也有所不同。

为解决这个问题，自动编程软件通常设置一个后置处理程序，在后置处理前，编程人员应根据具体数控机床指令代码及程序的格式，事先编辑好这个文件，这样才能输出符合数控加工格式要求的数控加工程序。

3.4a数控加工工艺处理有哪些内容？答：1）选择并确定进行数控加工的零件及内容。

2）对被加工零件的图样进行工艺分析，明确加工内容和技术要求，在此基础上确定零件的加工方案、划分和安排加工工序。

3）设计数控加工工序。

如工步的划分，零件的定位，夹具与刀具的选择，切削用量的确定等。

4）选择对刀点、换刀点的位置，确定加工路线，考虑刀具的补偿。

5）分配数控加工中的容差。

6）数控加工工艺技术零件的定型与归档。

四、论述题（每小题 10 分，共40分）4.1a简述数控车床程序编制的特点答：在一个程序段中，根据被加工零件的图样标注尺寸，从编程方便出发，可以采用绝对值编程、增量值编程或二者混合编程。

《数控技术与数控机床》复习题及答案一、单项选择题1.数控电加工机床主要有( )A.数控铣床、数控钻床等B.数控铣床、数控线切割机床等C.数控齿轮机床、数控铣床等D.数控线切割机床、数控电火花成形机床等2.一个完整的数控加工程序中，在其最后一个程序段中，应该有一个标志程序结束的代码指令，它是( )A.M00B.M01C.M02D.M083.编程人员在编程时使用的，并由编程人员在工件上指定某一固定点为坐标原点所建立的坐标系称为( )A.工件坐标系B.机床坐标系C.右手直角笛卡尔坐标系D.标准坐标系C系统中通过输入装置输入的零件加工程序存放在( )A.EPROM中B.RAM中C.ROM中D.PROM中C系统采用逐点比较法对第一象限的直线插补运算时，若偏差函数小于零，则刀具位于( )A.直线上方B.直线下方C.直线上D.不确定6.下列有关机床动刚度的叙述中，不．正确的说法是( )A.与静刚度成正比B.提高阻尼比，动刚度随之提高C.与激振频率无关D.动刚度低，则机床容易产生振动7.主轴轴承预紧的主要目的是( )A.增大受力面积，提高接触刚度B.提高运动的平稳性C.增加摩擦力D.减小机床的热变形8.在直线电动机速度控制单元中，能将电源电压变换成可调方波脉冲的是( )A.速度调节器B.晶体管直流斩波器C.速度传感器D.驱动电路9.通常情况下，步进电机的最大动态扭矩与脉冲频率的关系是( )A.步进电机的最大动态扭矩随脉冲频率的升高而升高B.步进电机的最大动态扭矩随脉冲频率的升高而降低C.步进电机的最大动态扭矩不随脉冲频率的变化而变化D.步进电机的最大静扭矩随脉冲频率的增加而发生振荡10.PWM的中文含义是( )A.“高低压双电源”脉冲功率放大器B.“调频调压型”脉冲功率放大器C.“脉冲宽度调制”放大器D.晶闸管相控整流器11.一台三相反应式步进电动机，当采用双三拍通电方式运行时，其步距角为1.5°，则转子的齿数为( )A.40B.60C.80D.12012.对于加工中心，一般不．需要( )A.主轴连续调速功能B.主轴定向准停功能C.主轴恒速切削控制D.主轴电动机四象限驱动功能13.光栅位移传感器是基于莫尔条纹和光电效应将_____转换为电信号的装置。

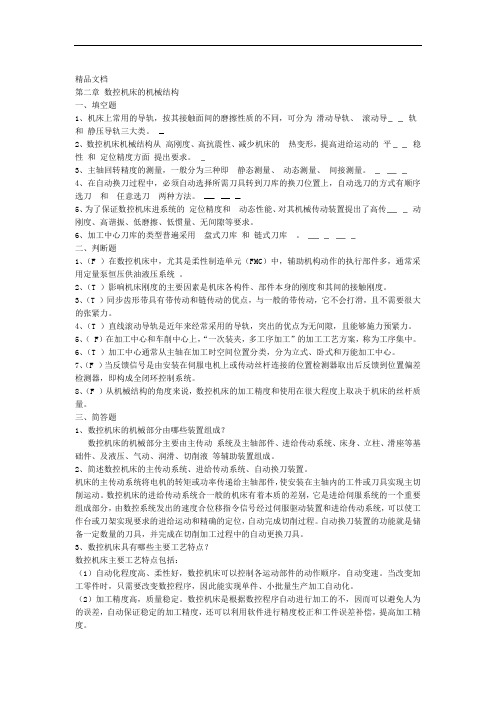

精品文档第二章数控机床的机械结构一、填空题1、机床上常用的导轨，按其接触面间的磨擦性质的不同，可分为滑动导轨、滚动导轨和静压导轨三大类。

2、数控机床机械结构从高刚度、高抗震性、减少机床的热变形，提高进给运动的平稳性和定位精度方面提出要求。

3、主轴回转精度的测量，一般分为三种即静态测量、动态测量、间接测量。

4、在自动换刀过程中，必须自动选择所需刀具转到刀库的换刀位置上，自动选刀的方式有顺序选刀和任意选刀两种方法。

5、为了保证数控机床进系统的定位精度和动态性能、对其机械传动装置提出了高传动刚度、高谐振、低磨擦、低惯量、无间隙等要求。

6、加工中心刀库的类型普遍采用盘式刀库和链式刀库。

二、判断题1、（F ）在数控机床中，尤其是柔性制造单元（FMC）中，辅助机构动作的执行部件多，通常采用定量泵恒压供油液压系统。

2、（T ）影响机床刚度的主要因素是机床各构件、部件本身的刚度和其间的接触刚度。

3、（T ）同步齿形带具有带传动和链传动的优点，与一般的带传动，它不会打滑，且不需要很大的张紧力。

4、（T ）直线滚动导轨是近年来经常采用的导轨，突出的优点为无间隙，且能够施力预紧力。

5、（ F）在加工中心和车削中心上，“一次装夹，多工序加工”的加工工艺方案，称为工序集中。

6、（T ）加工中心通常从主轴在加工时空间位置分类，分为立式、卧式和万能加工中心。

7、（F ）当反馈信号是由安装在伺服电机上或传动丝杆连接的位置检测器取出后反馈到位置偏差检测器，即构成全闭环控制系统。

8、（F ）从机械结构的角度来说，数控机床的加工精度和使用在很大程度上取决于机床的丝杆质量。

三、简答题1、数控机床的机械部分由哪些装置组成？数控机床的机械部分主要由主传动系统及主轴部件、进给传动系统、床身、立柱、滑座等基础件、及液压、气动、润滑、切削液等辅助装置组成。

2、简述数控机床的主传动系统、进给传动系统、自动换刀装置。

机床的主传动系统将电机的转矩或功率传递给主轴部件，使安装在主轴内的工件或刀具实现主切削运动。

数控原理试题及答案完整版数控原理试题及答案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】《数控原理》试题1一、填空题（每空分，共30分）1. 数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。

2. CPU是CNC装置的核心，它由运算器和控制器两个部分组成，运算器是对数据进行算术和逻辑运算的部件，控制器是统一指挥和控制数控系统各部件的中央机构。

3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行数据点的密化的过程。

4．数控系统按照有无检测反馈装置分为开环数控机床和闭环数控机床两种类型。

5．对于以坐标原点为起点的第一象限直线OA，其偏差函数为：，若，刀具往 +X 进给；若，刀具往 +Y 进给。

6. 标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定，增大刀具与工件距离的方向即为各坐标轴的正方向。

7. CNC系统中，实时性要求最高的任务是增大和位控。

8. CNC软件中，译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。

假设当前需要译码的程序段如下：N1 G01 X132 Y200 Z300如果当前取出的代码是X，那么数字码寄存器中存放的数据是 01 ，此时应该把该数据送入代码 G 的缓冲寄存器中。

9. 旋转变压器是一种常用的转角检测元件，从其结构来看，它由定子和转子两个部分组成。

10．步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是步进电机。

11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即知识库和推理机。

二、单项选择题（每小题2分，共20分）：1. 经济型数控系统一般采用（ A ）CPU，而且一般是单微处理器系统。

A、8或16位B、32位C、64位D、以上都不正确2. 下面哪种设备不是CNC系统的输入设备（ C ）A、MDI键盘B、纸带阅读机C、CRT显示器D、磁带机3．在单CPU的CNC系统中，主要采用（ B ）的原则来解决多任务的同时运行。

数控理论试题与答案一、选择题1. 数控机床的坐标轴通常包括（）。

A. X轴和Y轴B. X轴和Z轴C. Y轴和Z轴D. X轴、Y轴和Z轴答案：B2. 在数控加工中，G代码用于表示（）。

A. 形状补偿B. 速度控制C. 刀具径向偏移D. 程序控制答案：D3. 以下哪项不是数控编程中的常见固定循环？A. 钻孔循环B. 铣削循环C. 车削循环D. 螺纹切削循环答案：C4. 数控机床的伺服系统主要功能是（）。

A. 提供动力B. 控制机床运动C. 测量工件尺寸D. 冷却刀具答案：B5. 以下关于数控加工的说法，错误的是（）。

A. 数控加工具有高精度B. 数控加工适用于小批量生产C. 数控加工成本高于传统加工D. 数控加工生产效率高答案：C二、判断题1. 数控机床的程序编制必须使用专门的数控语言。

（）答案：错误2. 机床坐标系和工件坐标系在数控加工中是固定不变的。

（）答案：正确3. 数控加工中，刀具半径补偿只能在G代码中设置。

（）答案：错误4. 数控机床的对刀操作是为了确定工件坐标系的原点。

（）答案：正确5. 固定循环指令可以简化程序的编制，但无法提高加工效率。

（）答案：错误三、填空题1. 在数控编程中，______指令用于控制机床的主轴旋转速度。

答案：S2. 数控加工中，______指令用于设定刀具的移动路径。

答案：G13. ______是数控机床加工过程中，用于检测和修正加工误差的一种方法。

答案：实时监控4. ______是数控机床中用于控制刀具快速定位的一种G代码指令。

答案：G05. 在数控加工程序中，______指令用于控制刀具的径向移动。

答案：G4四、简答题1. 简述数控机床的工作原理。

数控机床是按照预先编制好的程序，通过数控系统对机床运动和加工过程进行自动控制的机床。

其工作原理主要包括：程序编制、程序输入、程序处理和执行。

首先，根据加工零件的图纸和工艺要求，编制出数控程序。

然后，将程序输入到数控系统中。

数控机床理论考试题库一、单选题1. 数控机床的英文缩写是（）。

A. NCB. CNCC. HMID. PLC2. 数控机床的控制方式是（）。

A. 手动控制B. 半自动控制C. 自动控制D. 远程控制3. 数控机床的数控系统通常包括哪些部分？（）A. 伺服系统和驱动系统B. 显示器和键盘C. 显示器和控制面板D. 所有选项4. 以下哪个不是数控机床的组成部分？（）A. 床身B. 导轨C. 刀具库D. 操作员5. 数控编程中，G代码代表（）。

A. 准备功能C. 刀具功能D. 程序编号6. 在数控编程中，M代码用于表示（）。

A. 移动指令B. 辅助功能C. 主轴控制D. 刀具选择7. 以下哪个是数控机床的伺服系统的主要功能？（）A. 提供动力B. 控制速度C. 精确定位D. 调节温度8. 数控机床的精度通常由以下哪个部件决定？（）A. 电机B. 导轨C. 伺服系统D. 刀具9. 数控机床的刀具库主要用于（）。

A. 存储数据B. 存储程序C. 存储刀具D. 存储工件10. 数控机床的自动换刀系统通常使用哪种装置？（）A. 机械手B. 传送带D. 液压装置二、多选题11. 数控机床的特点包括（）。

A. 高精度B. 高效率C. 高自动化D. 高成本12. 数控机床的维护包括以下哪些方面？（）A. 清洁B. 润滑C. 校准D. 修理13. 数控机床的伺服系统可以采用以下哪些类型？（）A. 液压伺服系统B. 电气伺服系统C. 气动伺服系统D. 机械伺服系统14. 数控编程中，以下哪些属于编程语言的组成部分？（）A. G代码B. M代码C. O代码D. T代码15. 数控机床的控制系统可以采用以下哪些类型？（）A. 开环控制系统B. 闭环控制系统C. 半闭环控制系统D. 全闭环控制系统三、判断题16. 数控机床的数控系统是机床的核心部分，负责接收指令并控制机床的各个动作。

（）17. 数控机床的导轨是机床运动的导向部件，其精度直接影响机床的加工精度。

-数控原理与应用总复习一、名词解释1、数字控制2、数控技术3、数控系统4、插补5、机床刚度6、译码7、DNC加工8、随动系统9、系统精度10、分辨率11、步距角12、脉冲当量二、填空题1、数控系统包括：2、数控机床的主要组成部分3、数控装置的组成4、数控机床分类按轨迹按伺服5、典型数控机床的机械结构主要有什么组成6、数控机床机械结构中基础件的作用7、对数控机床进给传动系统的主要要求是什么8、机床总体方案设计有那三部分组成9、数控机床主传动系统是传递什么的部件10、对数控机床主轴部件的主要要求有那几个11、数控机床自动换刀装置有那几种12、CNC系统有那几部分组成13、CNC装置的工作过程包括那几部分14、单微处理器硬件结构包括那些15、CNC 系统软件处理中的两个突出特征是多任务并行处理和多重实时中断。

16、刀具半径补偿的过程分那三步17、C刀补中，转接过渡形式有几种?18、PLC的组成19、数控系统的输出量是什么20、数控系统检测装置的作用21、数控机床三环系统是指22、数控伺服分类23、数控机床中常用的驱动元件有24、切削加工工序安排顺序原则25、影响数控加工切削用量的因素有那些三、简答题1、机床数字控制的原理2、数控系统的主要组成部分，及各部分作用3、何谓点位控制、点位直线控制、轮廓控制 ? 三者有何区别 ?4、什么是主轴准停装置，它的作用是什么5、提高数控机床进给系统机械结构性能可以采用的措施有？6、CNC 装置的主要功能是什么7、CNC 系统软件一般包括哪几个部分？各完成什么工作？答： CNC 系统软件一般由输入数据处理程序、插补运算程序、管理程序和诊断程序等组成。

各部分作用分述如下：• 输入数据处理程序：接受输入的零件加工程序，将其用标准代码表示的加工指令和数据进行翻译和整理，按规定的格式存放。

有些系统还要进一步进行刀具半径偏移的计算或为插补运算和速度控制进行一些预处理。

• 插补计算程序：完成 NC 系统中的插补器的功能。

数控技术复习题目和参考答案一、填空题（每题2分,共30分）1。

数控机床是用数字化代码来控制的相对运动，从而完成零件的加工.2.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。

3.对刀操作就是确定和之间关系的操作。

4.直流伺服电动机的控制特性是指其速度随化的特性，而其机械特性是指其速度随变化的特性。

5.刀具在机床上的位置是由的位置来表示的。

6。

JB3051—82规定，数控机床坐标轴和方向是基于___ _固定，__ 移动。

7.数控机床上采用的导轨主要有、、等三种形式。

8.用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标A(5,8），若采用插补的总步数作为终点减法计数器J E的初始值,即J E＝。

在插补过程中,每进给一步，计数器J E减1，当J E＝时,到达终点，停止插补。

9。

光栅作为位移传感器，其高精度源于的莫尔条纹的和两大效应.若光栅栅距为0。

01mm,两块光栅之间的夹角为0.057°,则莫尔条纹宽度约为。

10.数控机床一般由控制介质、、测量装置和机械本体五个部分组成。

C系统软件必须完成和两大任务。

12。

步进电机的“失步”现象有两种表现形式，即和13。

刀具在机床上的位置是由的位置来表示的。

三、单项选择题（每题1分,共19分）1。

CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务?( ）A、诊断B、插补C、位控D、译码2.下列正确表示机床坐标系的是( )A 、X B 、X C 、Z D 、Y3.脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度最高? （ ）A 、1um/脉冲B 、5um/脉冲C 、10um/脉冲D 、0。

01mm/脉冲4.设编程原点在工件的上表面,执行下列程序后，钻孔深度是（ ）。

G90 G01 G43 Z-50 H01 F100 (H01补偿值—2.00mm ）A ．48mm ； B.52mm; C 。

50mm 。

5。

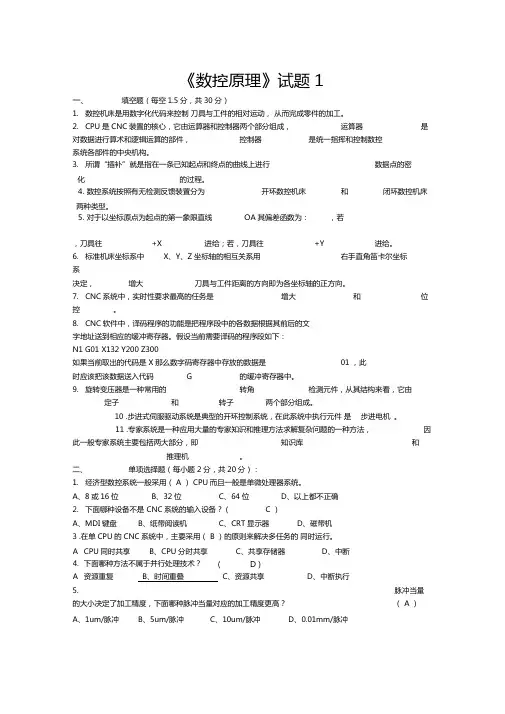

《数控原理》试题1一、填空题（每空1.5分，共30分）1.数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。

2.CPU是CNC装置的核心，它由运算器和控制器两个部分组成，运算器是对数据进行算术和逻辑运算的部件，控制器是统一指挥和控制数控系统各部件的中央机构。

3.所谓“插补”就是指在一条已知起点和终点的曲线上进行数据点的密化的过程。

4. 数控系统按照有无检测反馈装置分为开环数控机床和闭环数控机床两种类型。

5. 对于以坐标原点为起点的第一象限直线OA其偏差函数为：，若，刀具往+X 进给；若，刀具往+Y 进给。

6.标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定，增大刀具与工件距离的方向即为各坐标轴的正方向。

C系统中，实时性要求最高的任务是增大和位控。

C软件中，译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。

假设当前需要译码的程序段如下：N1 G01 X132 Y200 Z300如果当前取出的代码是 X那么数字码寄存器中存放的数据是01 ，此时应该把该数据送入代码G 的缓冲寄存器中。

9.旋转变压器是一种常用的转角检测元件，从其结构来看，它由定子和转子两个部分组成。

10 .步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是步进电机。

11 .专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即知识库和推理机。

二、单项选择题（每小题 2分，共20分）：1.经济型数控系统一般采用（ A ） CPU而且一般是单微处理器系统。

A、8或16位B、32位C、64位D、以上都不正确2.下面哪种设备不是 CNC系统的输入设备？（ C ）A、MDI键盘B、纸带阅读机C、CRT显示器D、磁带机3 .在单CPU的CNC系统中，主要采用（ B ）的原则来解决多任务的同时运行。

A CPU同时共享B、CPU分时共享C、共享存储器D、中断4. 下面哪种方法不属于并行处理技术？( D )A资源重复B、时间重叠C、资源共享D、中断执行5.脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度更高？（ A ）A、1um/脉冲B、5um/脉冲C、10um/脉冲D、0.01mm/脉冲6.单微处理机CNC 装置中，微处理机通过( A )与存储器、输入输出 控制等各种接口相连。

数控试题库及答案一、单选题1. 数控机床的数控系统通常由哪几部分组成？A. 计算机硬件、计算机软件、输入输出设备B. 计算机硬件、计算机软件、伺服系统C. 计算机硬件、伺服系统、输入输出设备D. 计算机软件、伺服系统、输入输出设备答案：B2. 以下哪个不是数控机床的伺服系统？A. 步进电机B. 直流电机C. 交流电机D. 液压系统答案：D3. 数控机床的编程语言中，G代码表示什么？A. 准备功能B. 辅助功能C. 刀具功能D. 主轴功能答案：A4. 在数控加工中，刀具半径补偿的作用是什么？A. 改变刀具的切削速度B. 改变刀具的切削深度C. 修正刀具半径对加工路径的影响D. 修正刀具长度对加工路径的影响答案：C5. 数控机床的坐标系中，X轴通常表示什么方向？A. 横向B. 纵向C. 垂直方向D. 旋转方向答案：A二、多选题1. 数控机床的组成部分包括哪些？A. 床身B. 传动系统C. 控制系统D. 刀具E. 工件答案：ABC2. 数控加工的特点有哪些？A. 高精度B. 高效率C. 灵活性D. 批量生产E. 复杂性答案：ABC3. 数控编程中，M代码用于表示什么？A. 主轴转速B. 刀具更换C. 冷却液的开关D. 程序结束E. 程序暂停答案：CDE三、判断题1. 数控机床的伺服系统是数控系统的核心部分。

（对）2. 数控机床的编程语言中，G代码用于表示辅助功能。

（错）3. 数控机床的坐标系中，Z轴通常表示横向。

（错）4. 数控加工中，刀具半径补偿可以修正刀具长度对加工路径的影响。

（错）5. 数控机床的编程语言中，M代码用于表示准备功能。

（对）四、简答题1. 简述数控机床的工作原理。

答：数控机床的工作原理是通过数控系统接收输入的程序代码，经过处理后控制机床的运动和动作，实现工件的加工。

2. 数控机床的伺服系统有哪些类型？答：数控机床的伺服系统主要有步进电机伺服系统、直流伺服系统和交流伺服系统。

3. 数控编程中，刀具半径补偿的作用是什么？答：刀具半径补偿的作用是在数控编程中修正由于刀具半径存在而对加工路径产生的影响，以保证加工精度。

数控机床原理考试题集合有答案Revised by Jack on December 14,2020填空题1数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。

2立铣刀的刀位点是（刀具底面中心），球头刀的刀位点是（球心）。

3FMC是指（柔性制造单元），DNC是指（直接数字控制系统）。

4车削加工中心的主传动系统与数控车床的主传动系统相比，增加了主轴的（C轴（进给））功能。

5数控加工是指（在数控机床上进行自动加工零件）的一种工艺方法。

6数控机床按伺服控制系统可分为（开环数控机床）、（闭环数控机床）、（半闭环数控机床）。

7JB3051-82规定，数控机床坐标轴和方向是基于（工件）固定，（刀具）移动。

8光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为（圆光栅）和（长光栅）。

9G代码中，（模态代码）代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；（非模态代码）代码表示只在本程序段中有效。

10数控机床按控制运动的方式可分为（点位控制数控机床）、（点位直线控制数控机床）、（轮廓控制数控机床）。

11用于数控机床驱动的步进电动机主要有两类:(反应)式步进电动机和(混合)式步进电动机.12在闭环数控系统中,机床的定位精度主要取决于(检测装置)的精度.13在数控编程时,使用(刀具半径补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程.14在外循环式的滚珠丝杠副中,滚珠在循环过程结束后通过螺母外表面上的(螺旋槽)或(插管)返回丝杠螺母间重新进入循环.15闭式静压导轨由于导轨面处于(纯液体)摩擦状态,摩擦系数极低,约为,因而驱动功率大大降低, 低速运动时无（爬行）现象.16利用展成原理加工齿轮的方法有(滚齿),(插齿),(剃齿),刨齿,磨齿和珩齿等.17伺服系统由（伺服驱动电路）和（伺服驱动装置）组成。

18数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。

2018年10月高等教育自学考试福建省统一命题考试机床数控原理试卷(课程代码05661)本试卷满分100分。

考试时间l50分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效。

试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非选择题。

必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题(本大题共l0小题。

每小题2分，共20分)在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

未涂、错涂或多涂均无分。

1．将数控系统分为开环式数控系统和闭环式数控系统是按照下面哪种分类方法进行分类的?A．工艺用途 B．工艺路线 C．有无检测装置 D．是否计算机控制2．用逐点比较法插补直线OA，其起点坐标为0(0，0)，终点坐标A(5，8)，若采用插补的总步数作为终点减法计数器JE的初始值，则JE=A．3 B．5 C．8 D．133．一个系统只有一块大板(称为主板)，大板上装有主CPU和各轴的位置控制电路等。

这种结构属于A．模块化结构 B．整体式结构 C．分体式结构 D．大板式结构4．通过键盘或者纸带输入零件加工程序时，系统要不断的对零件加工程序进行格式检查，如果发现格式不符合编程要求，将发出报警信号或提示用户进行修改。

这种诊断方式属于A．运行中诊断 B．停机诊断 C．通信诊断 D．以上都不对5．单微处理机CNC装置中，微处理机通过______与存储器、输入输出控制等各种接口相连 A．主板 B．总线C．输入／输出接口电路 D．专用逻辑电路6．下面哪种设备不是CNC系统的输出设备?A．MDI键盘 B．行式打印机 C．CRT显示器 D．电传打字机7．若P为磁栅距，则磁栅上使用二组磁头的间距为A．1／2P B．(m+1／4)P C．m+1／4 P D．mrll+1／2P8．如果直线式感应同步器的定尺绕组的节距为6mm，那么滑尺绕组的节距应该为多少才能保证检测精度?A．2mm B．3mm C．6mm D．12mm9．三相步进电机的转子齿数40，则单三拍通电方式运行时的步距角为多少?A．1．5° B．3° C．9° D．4．5°10．对于配有设计完善的位置伺服系统的数控机床，其定位精度和加工精度主要取决于A．机床机械结构的精度 B．驱动装置的精度C．计算机的运算速度 D．位置检测元器件的精度二、判断选择题(本大题共l0小题，每小题l分，共10分)判断下列每小题的正误，正确的将答题卡上该小题的“[A]”涂黑，错误的将“[B]”涂黑。

全国高等教育自学考试《机床数控原理》试题课程代码：05661一、单项选择题(本大题共10小题，每小题2分，共20分)1．控制主轴转速的指令代码是（ C ）A．G代码 B．M代码C．S代码 D．T代码2．辅助功能指令M04指定（ C ）A．主轴正转 B．主轴停转C．主轴反转 D．程序结束3．数控机床编程用坐标系一律采用（ C ）的规则建立。

A．假定刀具不动，工件相对运动 B．按实际运动情况确定C．假定工件不动，刀具相对运动 D．右手螺旋法则4．以下指令代码的提法中，错误的是（ A ）A．G41是刀具右偏自动补偿指令 B．G04X4表示刀具暂停4sC．G90是绝对尺寸编程指令 D．G03是逆时针圆弧插补指令5．圆弧插补程序中，当（ D ）时，用-R表示圆弧半径。

A．圆弧小于或等于180° B．圆弧大于或等于180°C．圆弧小于180° D．圆弧大于180°6．利用逐点比较法进行插补，4个工作节拍的顺序是（ C ）A．偏差计算偏差判别进给终点判别B．偏差计算偏差判别终点判别进给C．偏差判别进给偏差计算终点判别D．偏差判别偏差计算进给终点判别7．步进电动机定子绕组的相数m=4，转子的齿数z=45，通电方式为四相四拍，则其步距角为（ C ）A．3° B．2.5° C．2° D．1.5°8．为了提高光栅检测装置的分辨率，应（ A ）A．增加光栅的刻线密度 B．减少光栅的刻线密度C．增加光栅的刻线长度 D．减少光栅的刻线长度9．数控机床若产生“爬行”现象，是由于（ C ）A．工作台运动速度过高 B．切削力过大C．机床导轨动、静摩擦力相差太大 D．机床导轨摩擦系数太小10．承载能力小，刚度低的导轨是（ B ）A．滑动导轨 B．滚珠导轨 C．滚柱导轨 D．滚针导轨二、填空题(本大题共10小题，每小题2分，共20分)11．数控机床按功能水平可分为高级型、普及型和经济型三种类型。

数控原理与系统应用复习题一、填空题1.数控技术经历了和。

2. CPU是CNC装置的核心，它由运算器和控制器两个部分组成，是对数据进行算术和逻辑运算的部件，是统一指挥和控制数控系统各部件的中央机构。

3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。

4.按伺服系统的控制方式可分为、、和。

5. 用逐点比较法进行直线插补计算，每走一步，都需要四个步骤，此四步骤为、、和。

6. CNC系统中，实时性要求最高的任务是和。

7.伺服系统是指以或作为控制对象的自动控制系统。

8.直流伺服电动机的结构主要包括、和三部分。

9.直流电动机的调速方法有、和。

10.旋转变压器由和两部分组成。

11.感应同步器分为和。

12.位移检测系统能够测量的最小位移量称为。

13.数控机床一般是由、、、和五个部分组成。

14.CPU是CNC装置的核心，它由运算器和控制器两个部分组成，是对数据进行算术和逻辑运算的部件，是统一指挥和控制数控系统各部件的中央机构。

15.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。

16.光栅是利用原理进行工作的位置反馈检测元件。

若光栅栅距d=0.01mm,光栅指示光栅与标尺光栅夹角θ=0.01rad，则可得莫尔条纹宽度W= mm。

17. 用逐点比较法进行直线插补计算，每走一步，都需要四个步骤，此四步骤为、、和。

18. 对于以坐标原点为起点的第一象限直线OA，其偏差函数为F i=y i x e-x i y e,若F i≥0，刀具往进给；若F i≤0，刀具往进给。

19.伺服系统是指以或作为控制对象的自动控制系统。

20.直流伺服电动机的结构主要包括、和三部分。

21.位移检测系统能够测量的最小位移量称为。

22.旋转变压器由和两部分组成。

23.感应同步器分为和。

24.步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是二、选择题：1.我国从（）年开始研究数控机械加工技术，并于当年研制成功我国第一台电子管数控系统样机。

专业课原理概述部分一、选择题（每题1分，共5分）1. 数控机床的核心部件是（）。

A. 主轴B. 刀库C. 数控系统D. 伺服系统A. 车床B. 铣床C. 钻床D. 手动车床3. 数控编程中，G代码主要用于（）。

A. 控制机床的运动B. 控制刀具的转速C. 控制冷却液的开关D. 控制程序的执行顺序4. 数控机床的精度主要取决于（）。

A. 机床结构B. 机床导轨C. 伺服系统D. 刀具质量5. 数控加工中，常用的冷却方式有（）。

A. 液体冷却B. 气体冷却C. 真空冷却二、判断题（每题1分，共5分）1. 数控机床可以大大提高生产效率和加工精度。

（）2. 数控系统中的M代码主要用于控制机床的运动。

（）3. 数控编程时，必须先设置好工件坐标系。

（）4. 数控机床在加工过程中可以自动更换刀具。

（）5. 数控机床的维护和保养对保持其精度至关重要。

（）三、填空题（每题1分，共5分）1. 数控机床的英文名称是________ Numerical Control Machine Tool。

2. 数控系统中，S代码用于控制________的转速。

3. 数控编程时，常用的编程语言有G代码和________。

4. 数控机床的机械结构主要包括床身、________、工作台等。

5. 数控加工中，刀具补偿是为了补偿________的变化。

四、简答题（每题2分，共10分）1. 简述数控机床的主要组成部分。

2. 解释数控编程中的G代码和M代码的区别。

3. 简述数控机床加工过程中的安全注意事项。

4. 解释什么是刀具补偿，它有什么作用？5. 简述数控机床的日常维护和保养内容。

五、应用题（每题2分，共10分）1. 设计一个简单的数控加工程序，用于加工一个直径为50mm的圆形工件。

2. 如果数控机床在加工过程中出现报警，请列举可能的故障原因及解决方法。

3. 如何设置数控机床的工件坐标系？4. 在数控编程中，如何实现刀具的半径补偿？5. 请说明数控机床在加工复杂曲面时需要注意的问题。

第一部分选择题一、1.数控机床的数控装置包括( )。

A.光电读带机和输入程序载体B.步进电机和伺服系统C.输入、信息处理和输出单元D.位移、速度传感器和反馈系统2. CNC的中文含义是( )A.数字控制B.数控机床C.计算机数字控制D.计算机控制系统3.在确定数控机床坐标系时，首先要指定的是( )A.X轴B.Y轴C.Z轴D.回转运动的轴4.采用逐点比较法插补第一象限的直线时，直线起点在坐标原点处，终点坐标是(5,7)，刀具从其起点开始插补，则当加工完毕时进行的插补循环数是（）A．13 B．12C．11 D．105．在刀具长度补偿功能中，字母H后面的数字表示刀具的A．实际长度B．长度差值C．长度磨损值D．长度补偿号6．常采用沿零件轮廓曲线的延长线切向切入和切出零件表面，以便于A．提高效B．减少刀具磨损C．提高精度D．保证零件轮廓光滑C系统中的PLC是( )。

A.可编程序逻辑控制器B.显示器C.多微处理器D.环形分配器8.开环控制系统采用的驱动元件是：（）。

A．步进电机 B．直线电机 C．交流伺服电机 D．直流伺服电机9.对刚度和精度要求高的数控机床，进给系统滚珠丝杠应采用( )。

A．一端固定，一端自由B．两端简支C．一端固定，一端简支D．两端固定10. CAM是指( )A.计算机辅助设计B.计算机辅助制造C.计算机辅助工艺规划D.计算机集成制造11.CIMS的中文含义是（）A.计算机辅助设计B.柔性制造系统C.柔性制造单元D.计算机集成制造系统12.确定数控机床坐标系时，首先要确定的坐标轴是( )A.X轴B.Y轴C.Z轴D.B轴13.标志一个完整的数控加工程序结束的指令代码是（）A.G04B.M00C.M02D.M0114.欲加工第一象限的斜线(起始点在坐标原点)，用逐点比较法直线插补，若偏差函数大于零，说明加工点在( )。

A.坐标原点B.斜线上方C.斜线下方D.斜线上15.通常CNC系统通过输入装置输入的零件加工程序存放在( )A.EPROM中B.RAM中C.ROM中D.EEPROM中16.旋转变压器的结构特点是( )A.很复杂B.复杂C.较复杂D.简单17. 以下各项中，滚珠丝杠螺母副不．具备的特点是( )A.具有运动的可逆性B.运动平稳无爬行C.能自锁D.反向时无空程18.下列各项中，不．属于数控机床工艺特点的是（）A．操作人员劳动强度大 B．精度高C．柔性好 D．生产效率高19.数控机床适于（）生产。

数控原理及维修试题库一、单项选择（ 80 选 20）1. CNC 数控机床中的可编程控制器获得控制指令后，能够去控制机床()。

A、工作台的进给B、刀具的进给C、主轴变速与工作台进给D、刀具库换刀，油泵升起2. 在变频调速时，若保持Ｕ∕Ｆ=常数，可实现 ()，并能保持过载能力不变。

A、恒功率调速B、恒电流调速C、恒效率调速D、恒转矩调速3. 我国现阶段所谓的经济型数控系统大多是指()系统。

A、开环数控B、闭环数控C、可编程控制D、继电—接触控制4. 加工中心计床是一种在一般数控机床上加装一个刀库和( )而构成的数控机床。

A、液压系统B、检测装置C、自动换刀装置D、控制面板5. 数控机床选购原则不包含（）A、经济性B、稳固靠谱性C、灵巧性D、可操作性6. 数控机床的正确安装步骤是 ( )。

A、拆箱—就位—找平—冲洗—连结—确认B、就位—拆箱—找平—冲洗—确认—连结C、就位—找平—拆箱—确认—冲洗—连结D、拆箱—找平—就位—冲洗—连结—确认7.数控机床精度查验有 ( )。

A、几何精度，定位精度，切削精度B、几何精度，进给精度，切削精度C、水平精度，垂直精度，切削精度D、轴精度，几何精度，水平精度8.数控机床常用的低压配电电器是（）。

A. 中间继电器B. 电磁铁C.电阻器D.接触器9. 数控机床常用的控制电器是（）。

A. 按钮B.断路器C.接触器D. 熔断器10.数控机床中系统接地的目的是（）。

A. 滤波B.安全及工作接地C.障蔽D.隔绝11.在抗扰乱技术中的隔绝不包含（）。

A. 光电隔绝B.变压器隔绝C.继电器隔绝D. 电隔断离12.数控机床电磁扰乱的克制方法不正确的选项是（）。

A. 障蔽和隔绝B.滤波和接地C.提升绝缘等级13.数控设施数据通讯的传输媒体不正确的选项是（）。

A. 双绞线B.同轴电缆C.软铜线D. 光缆D.软件抗扰乱14.数控机床伺服系统的控制对象是（）。

A. 挪动零件的地点和速度B.刀具的选择C.主轴D.X 轴的精度15.数控机床中较少采纳的电动机是（）。
