过程控制习题课.

第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。

1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。

控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。

1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。

试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。

图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。

a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。

b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

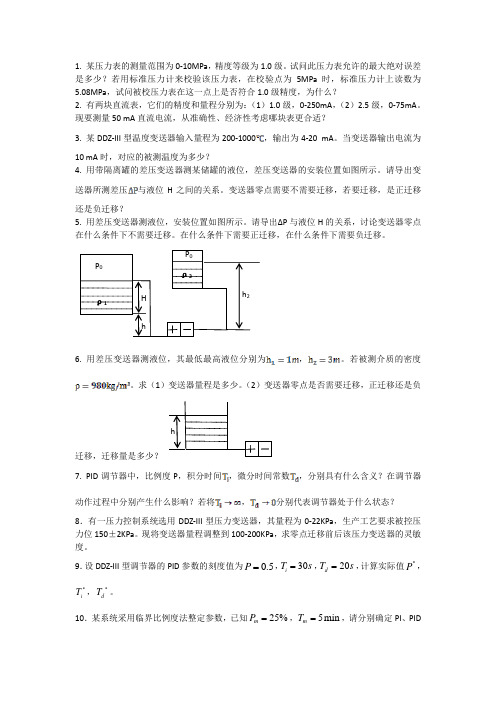

1. 某压力表的测量范围为0-10MPa，精度等级为1.0级。

试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该压力表，在校验点为5MPa时，标准压力计上读数为5.08MPa，试问被校压力表在这一点上是否符合1.0级精度，为什么？2. 有两块直流表，它们的精度和量程分别为：（1）1.0级，0-250mA，（2）2.5级，0-75mA。

现要测量50 mA直流电流，从准确性、经济性考虑哪块表更合适？3. 某DDZ-III型温度变送器输入量程为200-1000，输出为4-20 mA。

当变送器输出电流为10 mA时，对应的被测温度为多少？4. 用带隔离罐的差压变送器测某储罐的液位，差压变送器的安装位置如图所示。

请导出变送器所测差压与液位H之间的关系。

变送器零点需要不需要迁移，若要迁移，是正迁移还是负迁移？5. 用差压变送器测液位，安装位置如图所示。

请导出∆P与液位H的关系，讨论变送器零点在什么条件下不需要迁移。

在什么条件下需要正迁移，在什么条件下需要负迁移。

6.用差压变送器测液位，其最低最高液位分别为，。

若被测介质的密度。

求（1）变送器量程是多少。

（2）变送器零点是否需要迁移，正迁移还是负7. PID调节器中，比例度P，积分时间，微分时间常数，分别具有什么含义？在调节器动作过程中分别产生什么影响？若将，分别代表调节器处于什么状态？8．有一压力控制系统选用DDZ-III型压力变送器，其量程为0-22KPa，生产工艺要求被控压力位150±2KPa。

现将变送器量程调整到100-200KPa，求零点迁移前后该压力变送器的灵敏度。

9．设DDZ-III型调节器的PID参数的刻度值为0.5P=，30iTs=，20dT s=，计算实际值*P，*iT，*dT。

10．某系统采用临界比例度法整定参数，已知25%mP=，5minmT=，请分别确定PI、PID作用时的控制器参数。

11. 在某生产过程中，通过加热炉对冷物料进行加热。

过程控制系统与仪表课后习题答案完整第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解答：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

⼆者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输⼊（设定值和扰动）不变时，整个系统若能达到⼀种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静⽌状态，这种状态称为稳态（或静态）。

第 1 章思考题与习题1-1过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2.控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图 1-1。

1-4说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（ P）控制、比例积分（ PI）控制，比例、积分、微分（ PID ）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

绪论0-1自动化仪表:是由若干自动化元件构成的，具有较完善功能的自动化技术工具单元组合式调节仪表: 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表0-2 P5 第二段0-3 P5~60-4 一般选用相对误差评定，看相对百分比，相对误差越小精度越高x/(100+100)=0.5% x=1摄氏度1-4定义：第十五页第二段工业上会出现共模干扰是因为现场有动力电缆，形成强大的磁场。

造成信号的不稳。

共模干扰是同时叠加在两条被测信号线上的外界干扰信号，是被测信号的地和数字电压表的地之间不等电位，由两个地之间的电势即共模干扰源产生的在现场中，被测信号与测量仪器间相距很远。

这两个地之间的电位差会达到几十伏甚至上百伏，对测量干扰很大使仪表不能正常工作有时会损坏仪表共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，共模干扰幅度大、频率高、还可以通过导线产生辐射，所造成的干扰较大。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)1-6硅：被测介质的压力直接作用与传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，用电子线路检测这一变化，并转换输出一个对应与这一压力的标准测量信号。

差：电容式压力变送器主要由完成压力/电容转换的容室敏感元件及将电容转换成二线制4-20mA电子线路板构成，当进程压力从从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至容室的重心膜片上，重心膜片是个边缘张紧的膜片，在压力的作用下，发生对应的位移，该位移构成差动电容变化，并经历电子线路板的调理、震荡和缩小，转换成4-20mA信号输入，输入电流与进程压力成反比。

优点：他们不存在力平衡式变送器必须把杠杆穿出测压室的问题1-9 1、热导分析仪的工作原理热导式气体分析仪多采用半导体敏感元件与金属电阻丝作为热敏元件，将其与铂线圈烧结成一体，而后与对气体无反应的补偿元件，共同形成电桥电路，也就是热导式气体分析仪的测量回路，对热导系数进行测量。

rt1y 3y )(∞y st y0图1.3 过程控制系统阶跃响应曲线1-1过程控制系统中有哪些类型的被控量温度、压力、流量、液位、物位、物性、成分1-2过控系统有哪些基本单元构成，与运动控制系统有无区别被控过程或对象、用于生产过程参数检测的检测仪表和变送仪表、控制器、执行机构、报警保护盒连锁等其他部件过程控制，是一种大系统控制，控制对象比较多，可以想象为过程控制是对一条生产线的控制，运动控制是生产线内某个部件的具体控制。

1-4衰减比和衰减率衰减比等于两个相邻同向波峰值之比。

衡量振荡过程衰减程度的指标。

衰减率是经过一个周期以后，波动幅度衰减的百分数。

衡量振荡过程衰减程度的另一种指标。

一般希望过程控制系统的衰减比η=4:1～10:1,相当于衰减率Ψ=0.75到0.9。

若衰减率Ψ =0.75,大约振荡两个波系统进入稳态。

1-5最大动态偏差和超调量有何异同最大动态偏差是指在阶跃响应中，被控参数偏离其最终稳态值的最大偏差量，表现在过渡 过程开始的第一个波峰（y1）。

最大动态偏差是衡量过程控制系统动态准确性的指标。

超调量为最大动态偏差占被控量稳态值的百分比。

余差是指过渡过程结束后，被控量新的稳态值与设定值的差值。

余差是过程控制系统稳态准确性的衡量指标。

调节时间ts 是从过渡过程开始到结束的时间。

理论上应该为无限长。

一般认为当被控量进入其稳态值的5%范围内所需时间 就是调节时间.调节时间是过程控制系统快速性的指标。

振荡频率β是振荡周期的倒数。

在同样的振荡频率下，衰减比越大则调节时间越短； 频率越高，调节时间越短。

振荡频率在一定程度上也可作为衡量过程控 制系统快速性的指标。

过程控制的目标 安全性 稳定性 经济性过程工业的特点 强调实时性和整体性/全局优化的重要性/安全性要求过程控制系统的特点 / 被控过程的多样性 / 控制方案的多样性/被控过程属慢过程、多参数控制/定值控制/过程控制多种分类方法 过程控制系统的性能指标/稳定性、准确性/快速性2-1什么是对象的动态特性，为什么要研究它研究对象特性通常以某种形式的扰动输入对象，引起对象输出发生相应的变化，这种变化在时域或者频域上用微分方程或者传递函数进行描述，称为对象的动态特性。

过程控制课后习题答案及解析-CAL-FENGHAI.-(YICAI)-Company One1第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

2操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

1. 某温度控制系统的给定值为300°C ，在单位阶跃干扰下的过渡过程曲线如图所示，试分别求出该系统最大偏差、余差、衰减比、振荡周期和过渡时间。

2、某PID 控制器，当比例度P ＝80%,TI=2min,TD=0,若在t=t0时刻输入一幅值为1mA 的阶跃信号，设控制器的起始工作点为6mA ，试计算控制器的输出，并绘制其输出波形图。

16 13 51. PI 调节器输入在0时刻输入一系列的信号，其[0 2)时刻的输出如下图所示（其中调节器的初始输出为0。

1）PI 调节器的比例度和积分时间常数分别是多少？(注意单位)2）试绘制完整[0 5]时刻的u(t)输出曲线？(在每个不连续间断点处注明坐标)某水槽液位控制系统如下图所示。

已知（横截面积）1000A =cm 2，（出水阀的阻力系数）0.03R =s/cm 3,调节阀为气关式，其（控制阀）静态增益28v K =cm 3.mA,液体变送器静态增益1m K =mA/cm.1) 画出该系统基于稳态工作点的传递方框图?2）控制器为比例控制器，比例带40δ=%，试分别求出扰动56d Q ∆=cm 3/s 以及定值阶跃变化r ∆=0.5mA 时，被控量h 的残差?3) 当控制器比例带120δ=%，其他条件不变，被控量h 的残差又是多少？比较（2）和（3）计算结果，总结δ值对系统残差又是多少？4）液位控制器改用PI 控制器后，被控量h 的残差又是多少？有两个串联在一起的双容水槽如下图所示，其间的连通管具有阻力，因此两者的水位是不同的。

来水首先进入水槽1，然后再通过水槽2流出。

水流入量i Q 由调节阀控制，流出量o Q 由用户根据需要改变，被调节量是水槽2的水位2H 。

其中1F 、2F 为两个水槽的截面积，1R 、2R 为线性化水阻，Q 、H 均以各个量的稳态值为起算点。

1）列出该串联双容过程的微分方程组（6分）2）求传递函数()()2i H s Q s （5分）。
