坡屋顶结构构造

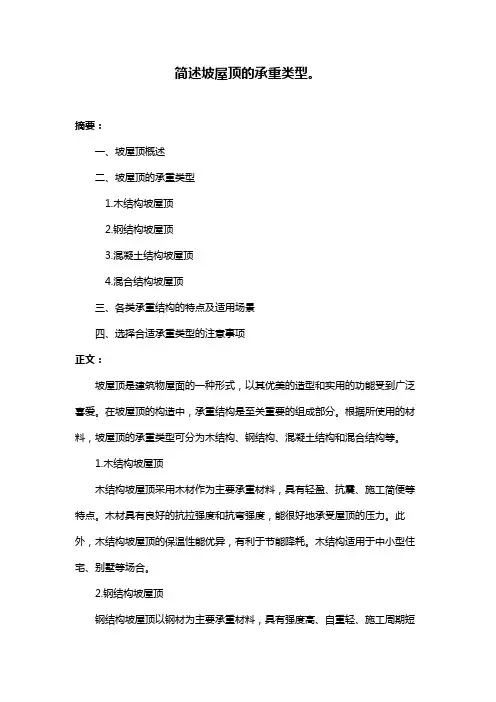

简述坡屋顶的承重类型。

摘要：一、坡屋顶概述二、坡屋顶的承重类型1.木结构坡屋顶2.钢结构坡屋顶3.混凝土结构坡屋顶4.混合结构坡屋顶三、各类承重结构的特点及适用场景四、选择合适承重类型的注意事项正文：坡屋顶是建筑物屋面的一种形式，以其优美的造型和实用的功能受到广泛喜爱。

在坡屋顶的构造中，承重结构是至关重要的组成部分。

根据所使用的材料，坡屋顶的承重类型可分为木结构、钢结构、混凝土结构和混合结构等。

1.木结构坡屋顶木结构坡屋顶采用木材作为主要承重材料，具有轻盈、抗震、施工简便等特点。

木材具有良好的抗拉强度和抗弯强度，能很好地承受屋顶的压力。

此外，木结构坡屋顶的保温性能优异，有利于节能降耗。

木结构适用于中小型住宅、别墅等场合。

2.钢结构坡屋顶钢结构坡屋顶以钢材为主要承重材料，具有强度高、自重轻、施工周期短等优点。

钢结构具有良好的抗拉、抗压、抗弯性能，能够满足大跨度、高层建筑的承重要求。

钢结构坡屋顶适用于大型公共建筑、高层住宅等场合。

3.混凝土结构坡屋顶混凝土结构坡屋顶采用混凝土及钢筋混凝土梁、板等构件作为承重体系，具有强度高、耐久性好等优点。

混凝土结构适用于各类建筑物的坡屋顶，特别适用于重型工业厂房、仓库等场合。

4.混合结构坡屋顶混合结构坡屋顶是将木结构、钢结构、混凝土结构等多种材料相结合的一种形式，充分发挥各种材料的优点，形成一种综合性强、适应性广的承重体系。

混合结构坡屋顶适用于各种不同类型的建筑物。

在选择坡屋顶承重类型时，应根据建筑物的用途、规模、地理位置等因素综合考虑。

例如，对于地处地震区的建筑，应优先选择具有较好抗震性能的钢结构或混凝土结构；对于小型住宅，可以考虑采用木结构以降低成本。

同时，还需注意以下几点：1.满足建筑物的功能需求，如保温、防水、通风等；2.考虑所选材料的可持续性和环保性；3.结合当地气候条件，选用适应性强、施工技术成熟的承重结构；4.确保结构安全、可靠，遵循相关设计规范。

总之，坡屋顶的承重类型繁多，各有特点和适用场景。

第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。

桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。

1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。

基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。

1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。

2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。

2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。

彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。

单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。

檩条间距视屋面板型号而定，一般为1.5～3.0m。

屋面板的坡度大小与降雨量、板型、拼缝方式有关。

一般不小于3°。

保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。

保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。

保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。

现浇坡屋顶构造做法
现浇坡屋顶是指在现场浇筑的一种坡度屋顶结构，其构造做法相对简单，施工周期较短，适用于不同形状的建筑物。

其具体构造做法如下：
1. 构造基础：在建筑物的墙体上设置梁板，形成坡度。

梁板上应先预留出水平梁、斜梁和竖向支撑的位置。

2. 安装模板：在梁板上安装模板，模板应按照设计要求设置坡度，并且必须保证模板的水平和垂直度。

3. 配筋：在模板上安装钢筋骨架，并保证钢筋的准确度和连接牢固。

4. 浇筑混凝土：将预制好的混凝土倒入模板中，利用振动器等设备进行震实，确保混凝土的紧密牢固。

浇筑过程中要注意混凝土的均匀性和充实度，以及避免混凝土渗漏。

5. 拆模和养护：混凝土凝固后，拆除模板并进行养护，保持水泥混凝土的强度和耐久性。

现浇坡屋顶构造做法简单，施工周期短，可以大大缩短建造时间和降低成本，同时也可以适应不同的建筑需求，是一种值得推广的建筑技术。

- 1 -。

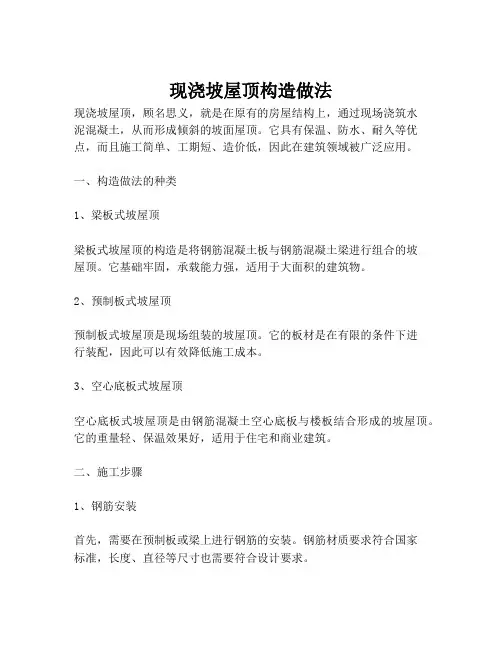

现浇坡屋顶构造做法现浇坡屋顶，顾名思义，就是在原有的房屋结构上，通过现场浇筑水泥混凝土，从而形成倾斜的坡面屋顶。

它具有保温、防水、耐久等优点，而且施工简单、工期短、造价低，因此在建筑领域被广泛应用。

一、构造做法的种类1、梁板式坡屋顶梁板式坡屋顶的构造是将钢筋混凝土板与钢筋混凝土梁进行组合的坡屋顶。

它基础牢固，承载能力强，适用于大面积的建筑物。

2、预制板式坡屋顶预制板式坡屋顶是现场组装的坡屋顶。

它的板材是在有限的条件下进行装配，因此可以有效降低施工成本。

3、空心底板式坡屋顶空心底板式坡屋顶是由钢筋混凝土空心底板与楼板结合形成的坡屋顶。

它的重量轻、保温效果好，适用于住宅和商业建筑。

二、施工步骤1、钢筋安装首先，需要在预制板或梁上进行钢筋的安装。

钢筋材质要求符合国家标准，长度、直径等尺寸也需要符合设计要求。

2、脚手架搭设施工前，需要在工程现场搭设脚手架，以保证人员和材料的安全。

3、混凝土浇注将混凝土运送到工地并进行浇注。

浇注过程中需要注意混凝土的振捣和排出空气等操作。

4、抹灰、涂料混凝土凝固后，需要进行抹灰和涂料处理。

这样可以提高坡屋顶的防水性能，并增加其使用寿命。

三、现浇坡屋顶的使用效果1、保温效果好现浇坡屋顶内部有隔热层，能够有效避免室内与室外温差过大，维持舒适的室内气温。

2、防水性能强现浇坡屋顶表面光滑、无缝隙，能够有效避免水的渗透。

3、承重能力强现浇坡屋顶有梁板和预制板等多种构造形式，能够承受一定的荷载，同时可以根据实际需要调整坡度。

综上所述，现浇坡屋顶的施工方式简单，适用性广泛，效果稳定可靠。

在建设中，需要以安全为先，合理规划工程，合理控制费用。

坡屋顶的构造一、坡屋顶的构造所谓坡屋顶是指屋面坡度在10%以上的屋顶。

与平屋顶相比较，坡屋顶的屋面坡度大，因而其屋面构造及屋面防水方式均与平屋顶不同。

坡屋面的屋面防水常采用构件自防水方式，屋面构造层次主要由屋顶天棚、承重结构层及屋面面层组成。

1、坡屋顶的承重结构（1）硬山搁墙。

横墙间距较小的坡屋面房屋，可以把横墙上部砌成三角形，直接把檩条支承在三角形横墙上，叫做硬山搁檩。

檩条可用木材、预应力钢筋混凝土、轻钢桁架、型钢等材料。

檩条的斜距不得超过1.2m。

木质檩条常选用Ⅰ级杉圆木，木檩条与墙体交接段应进行防腐处理，常用方法是在山墙上垫上油毡一层，并在檩条端部涂刷沥青。

（2）屋架及支撑。

当坡屋面房屋内部需要较大空间时，可把部分横向山墙取消，用屋架作为承重构件。

坡屋面的屋架多为三角形（分豪式和芬克式两种）。

屋架可选用木材（Ⅰ级杉圆木）、型钢（角钢或槽钢）制作，也可用钢木混合制作（屋架中受压杆件为木材，受拉杆件为钢材），或钢筋混凝土制作。

若房屋内部有一道或两道纵向承重墙，可以考虑选用三点支承或四点支承屋架。

为了防止屋架的倾覆，提高屋架及屋面结构的空间稳定性，屋架间要设置支撑。

屋架支撑主要有垂直剪刀撑和水平系杆等。

房屋的平面有凸出部分时，屋面承重结构有两种做法。

当凸出部分的跨度比主体跨度小时，可把凸出部分的檩条搁置在主体部分屋面檩条上，也可在屋面斜天沟处设置斜梁，把凸出部分檩条搭接在斜梁上。

当凸出部分跨度比主体部分跨度大时，可采用半屋架。

半屋架的一端支承在外墙上，另一端支承在内墙上；当无内墙时，支承在中间屋架上。

对于四坡形屋顶，当跨度较小时，在四坡屋顶的斜屋脊下设斜梁，用于搭接屋面檩条；当跨度较大时，可选用半屋架或梯形屋架，以增加斜梁的支承点。

2、坡屋顶屋面（1）平瓦屋面。

平瓦有水泥瓦和粘土瓦两种，其外形按防水及排水要求设计制作，平瓦的外形尺寸约为400mm*230mm，其在屋面上的有效覆盖尺寸约为330mm*200mm，每平方米屋面约需15块瓦。
