压力输送流体岗位操作实训原理一、压力输送流体岗位操作实训的背景和意义压力输送流体是指通过管道或者其他设备将液体、气体或者混合物传输到另一个地方的一种方式，它广泛应用于石油化工、制药、食品加工等领域。
然而，在实际生产中，由于操作人员技术水平不高，常常会出现管道泄漏、设备故障等安全事故，严重影响了生产效率和企业形象。
因此，对于压力输送流体岗位操作人员进行专业培训和实践操作非常必要。
二、压力输送流体的原理1. 压力传递原理压力是指单位面积上所施加的力，它是造成物质运动和变形的主要原因之一。
在压力输送流体中，液体或气体在管道内部受到外部施加的压力作用下发生了流动。
当管道某一段内部出现阻塞或者其他异常情况时，管道内部的液体或气体会受到更大的压力作用，从而导致管道破裂或者泄漏。
2. 流动原理在液体或气体流动过程中，流体分子之间会发生相互碰撞和摩擦，从而产生内部能量损失和热量损失。
因此，在压力输送流体中，需要通过控制管道的直径、长度、材质等参数来减小流体的内部能量损失和热量损失，从而保证输送效率和安全性。
三、压力输送流体岗位操作实训的步骤1. 岗位操作前的准备工作在进行压力输送流体岗位操作之前，需要对设备进行检查和维护，确保设备正常运行。
同时需要对操作人员进行培训和考核，确保其具备相关技能和知识。
2. 压力输送流体的连接与断开在进行压力输送流体之前，需要先将管道连接起来，并且调整好相应的参数。
在断开管道时，则需要先将管道内部的压力释放掉，并且使用专业工具进行拆卸。
3. 压力控制与监测在进行压力输送流体时，需要对管道内部的压力进行监测和控制。
如果出现异常情况，则需要及时采取措施进行处理。
4. 安全防护与事故应急处理在进行压力输送流体岗位操作时，需要严格遵守相关的安全规定和操作规程。
同时需要配备相应的安全防护设备，并且制定相应的事故应急预案，以便在发生事故时能够及时采取措施进行处理。
四、压力输送流体岗位操作实训的注意事项1. 在进行压力输送流体之前，需要对设备进行检查和维护，确保设备正常运行。

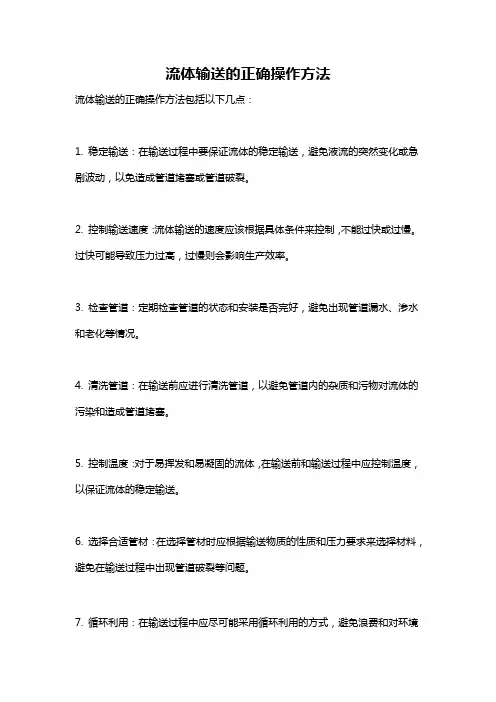

流体输送的正确操作方法
流体输送的正确操作方法包括以下几点：
1. 稳定输送：在输送过程中要保证流体的稳定输送，避免液流的突然变化或急剧波动，以免造成管道堵塞或管道破裂。
2. 控制输送速度：流体输送的速度应该根据具体条件来控制，不能过快或过慢。
过快可能导致压力过高，过慢则会影响生产效率。
3. 检查管道：定期检查管道的状态和安装是否完好，避免出现管道漏水、渗水和老化等情况。
4. 清洗管道：在输送前应进行清洗管道，以避免管道内的杂质和污物对流体的污染和造成管道堵塞。
5. 控制温度：对于易挥发和易凝固的流体，在输送前和输送过程中应控制温度，以保证流体的稳定输送。
6. 选择合适管材：在选择管材时应根据输送物质的性质和压力要求来选择材料，避免在输送过程中出现管道破裂等问题。
7. 循环利用：在输送过程中应尽可能采用循环利用的方式，避免浪费和对环境
的污染。
一、实训目的通过本次实训，了解和掌握流体输送的基本原理、常用设备及其操作方法，提高实际操作技能，为今后从事化工生产、管理等工作打下基础。
二、实训时间2023年X月X日三、实训地点XX化工实训中心四、实训内容1. 流体输送方式介绍（1）管道输送：通过管道将流体从一处输送到另一处，具有输送距离远、输送量大、操作简便等优点。
（2）泵输送：利用泵将流体从低处输送到高处或远距离输送，具有输送效率高、适用范围广等特点。
（3）风机输送：利用风机产生的气流将流体从一处输送到另一处，适用于输送气体。
（4）压缩输送：通过压缩机提高流体压力，实现远距离输送。
2. 常用流体输送设备（1）管道：包括无缝钢管、焊接钢管、塑料管道等，用于输送各种流体。
（2）泵：包括离心泵、轴流泵、混流泵、漩涡泵等，用于提高流体压力和输送流体。
（3）风机：包括轴流风机、离心风机、罗茨风机等，用于输送气体。
（4）压缩机：包括活塞式压缩机、螺杆式压缩机、离心式压缩机等，用于提高流体压力。
3. 流体输送操作实训（1）管道连接：学习管道的连接方式，包括焊接、螺纹连接、法兰连接等。
（2）泵操作：学习离心泵、轴流泵等泵的操作方法，包括启动、停止、调节流量等。
（3）风机操作：学习轴流风机、离心风机等风机的操作方法，包括启动、停止、调节流量等。
（4）压缩机操作：学习活塞式压缩机、螺杆式压缩机等压缩机的操作方法，包括启动、停止、调节压力等。
4. 流体输送安全注意事项（1）遵守操作规程，确保设备正常运行。
（2）注意观察设备运行状态，发现异常情况及时处理。
（3）加强个人防护，佩戴防护用品。
（4）严禁违规操作，防止事故发生。
五、实训总结1. 通过本次实训，我了解了流体输送的基本原理、常用设备及其操作方法，提高了实际操作技能。
2. 在实训过程中，我认识到流体输送安全的重要性，学会了如何确保设备正常运行，防止事故发生。
3. 实训过程中，我遇到的问题和解决方法如下：（1）问题：泵启动后，流量不稳定。

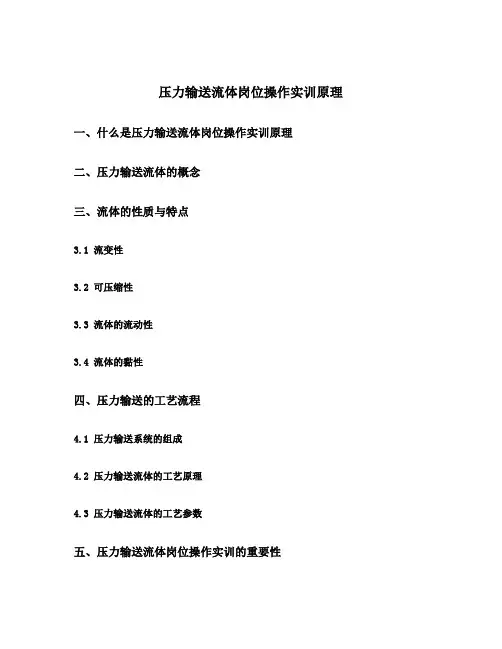

压力输送流体岗位操作实训原理
一、什么是压力输送流体岗位操作实训原理
二、压力输送流体的概念
三、流体的性质与特点
3.1 流变性
3.2 可压缩性
3.3 流体的流动性
3.4 流体的黏性
四、压力输送的工艺流程
4.1 压力输送系统的组成
4.2 压力输送流体的工艺原理
4.3 压力输送流体的工艺参数
五、压力输送流体岗位操作实训的重要性
5.1 熟悉系统设备和流程
5.2 掌握安全操作规程
5.3 提高工作效率和质量
六、压力输送流体岗位操作实训的基本要求
6.1 岗位能力要求
6.2 岗位素质要求
6.3 岗位经验要求
七、压力输送流体岗位操作实训的注意事项
7.1 安全操作规程
7.2 操作流程规范
7.3 事故和危险预防
7.4 维护和保养
八、压力输送流体岗位操作实训的实践案例分析
8.1 案例一：压力差过大导致泄漏
8.2 案例二：设备故障引发事故
8.3 案例三：操作不规范引发事故
8.4 案例四：维护不到位导致设备损坏
九、结语
以上就是关于压力输送流体岗位操作实训原理的介绍和探讨。
通过对压力输送流体的概念、流体的性质与特点，以及压力输送的工艺流程和岗位操作实训的重要性进行详细的分析，我们可以更好地理解和掌握压力输送流体岗位的操作原理和技巧。
在实践中，我们需要注意安全操作规程、操作流程的规范以及事故和危险的预防措施。
通过实践案例的分析，我们可以学习到更多的经验和教训，避免重复犯错，确保设备和人员的安全。
希望本文对大家在压力输送流体岗位操作实训方面有所帮助。
《流体输送操作》实训指导书一、实验目的使学生充分认识流体输送流程，掌握流体输送的三个基本方法（输送机械输送、位差（高位槽）输送、压差（抽真空）输送）。
掌握离心泵的操作方法。
了解配比输送，了解流量计、液位计等测量仪表。
了解电动调节阀的使用方法。
掌握泵的串并联，联锁功能及使用。
二、开车前准备1、由相关操作人员组成装置检查小组，对本装置所有设备、管道、阀门、仪表、电气、照明、分析、保温等按工艺流程图要求和专业技术要求进行检查。
2、检查所有仪表是否处于正常状态。
3、检查所有设备是否处于正常状态。
4、试电4.1.检查外部供电系统，确保控制柜上所有开关均处于关闭状态。
4.2.开启外部供电系统总电源开关。
4.3.打开控制柜上空气开关33（QF1）。
4.4.打开空气开关10(QF2)，打开仪表电源开关8。
查看所有仪表是否上电，指示是否正常。
4.5.将各阀门顺时针旋转操作到关的状态。
检查孔板流量计正压阀和负压阀是否均处于开启状态（实验中保持开启）。
4.6加装实训用水关闭原料水槽排水阀（VA25），原料水槽加水至浮球阀关闭，关闭自来水。
（一）输送操作1、流体输送机械输送①单泵实验（1#泵）：方法一：开并联2号泵支路阀（VA03），开溢流阀（VA12），关双泵串联支路阀（VA04）、2号泵进水阀（VA06）、并联1号泵支路阀（VA09）、高位槽回流阀（VA13）、高位槽出口流量手动调节阀（VA14），放空阀（VA11）适当打开。
液体直接从高位槽流入原料水槽。
方法二：开并联2号泵支路阀（VA03），关溢流阀（VA12），关双泵串联阀（VA04）、2号泵进水阀（VA06）、并联1号泵支路阀（VA09）、高位槽放空阀（VA11）、高位槽回流阀（VA13）、高位槽溢流阀（VA12）、局部阻力管阀（VA16）、光滑管阀（VA20）、局部阻力管高压引压阀（VA18）、光滑管高压引压阀（VA21）、局部阻力管低压引压阀（VA19）、光滑管低压引压阀（VA22）、局部阻力阀（VA17）、抽真空阀（VA33）、吸收塔气体入口阀（VA31）。
流体输送操作实训报告流体输送操作实训报告实训目的:流体输送操作实训的目的是让学员了解流体输送的基本原理和操作技巧，并通过实践操作，提升其对流体输送设备的使用能力。
实训内容:1. 实践了解流体输送设备的基本结构和工作原理。
2. 学习如何正确操作流体输送设备，包括启动、停止、调节流量等操作。
3. 学习如何正确进行流体输送设备的检修和维护。
4. 学习如何判断和处理常见的流体输送故障。
实训过程:1. 步骤一：了解流体输送设备的基本结构和工作原理。
通过教学讲解和参观实际设备，学员掌握了流体输送设备的基本结构和工作原理，包括泵、管道、阀门等组成部分的功能和作用。
2. 步骤二：学习正确操作流体输送设备。
学员通过实际操作流体输送设备，学习了正确的启动、停止和调节流量等操作技巧。
同时，学员还学习了如何根据流体特性和实际需求，选择合适的设备和操作参数。
3. 步骤三：学习流体输送设备的检修和维护。
学员学习了流体输送设备的常见故障原因和处理方法，以及设备的日常维护和检修技巧。
学员通过实际操作，掌握了设备的清洗、润滑和更换零部件等维护方法。
4. 步骤四：实际操作流体输送设备，解决常见故障。
学员在指导下，实际操作流体输送设备，并对遇到的常见故障进行解决。
通过实践操作，学员提高了对流体输送设备的使用能力和应急处理能力。
实训总结:通过本次流体输送操作实训，学员深入了解了流体输送设备的基本原理和操作技巧，提高了对设备的使用能力。
学员通过实践操作和解决故障，加深了对流体输送设备的理解和掌握，为今后的工作提供了实际操作经验。
同时，实训还强调了设备的检修和维护，培养了学员对设备的保养意识和维护能力。
实训取得了良好的效果，为学员今后的工作提供了良好的基础。

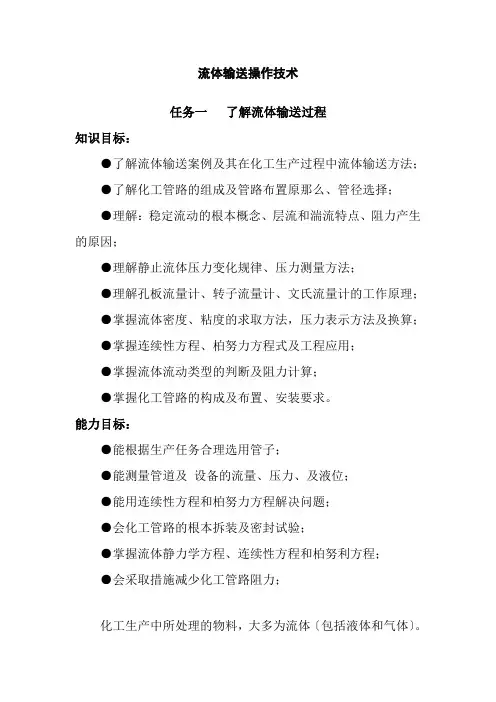

流体输送操作技术任务一了解流体输送过程知识目标：●了解流体输送案例及其在化工生产过程中流体输送方法；●了解化工管路的组成及管路布置原那么、管径选择；●理解：稳定流动的根本概念、层流和湍流特点、阻力产生的原因；●理解静止流体压力变化规律、压力测量方法；●理解孔板流量计、转子流量计、文氏流量计的工作原理；●掌握流体密度、粘度的求取方法，压力表示方法及换算；●掌握连续性方程、柏努力方程式及工程应用；●掌握流体流动类型的判断及阻力计算；●掌握化工管路的构成及布置、安装要求。
能力目标：●能根据生产任务合理选用管子；●能测量管道及设备的流量、压力、及液位；●能用连续性方程和柏努力方程解决问题；●会化工管路的根本拆装及密封试验；●掌握流体静力学方程、连续性方程和柏努利方程；●会采取措施减少化工管路阻力；化工生产中所处理的物料，大多为流体〔包括液体和气体〕。
为了满足工艺条件的要求，保证生产的连续进行，需要把流体从一个设备输送至另一个设备。
实现这一过程要借助管路和输送机械。
流体输送机械是给流体增加机械能以完成输送任务的机械。
管路在化工生产中就相当于人体的血管，流体输送机械相当于人的心脏，作用非常重要。
因此，了解管路的构成，确定输送管路的直径，了解输送机械的工作原理，选择合理的输送机械，学会合理布置和安装管路，正确使用输送机械非常重要。
一、流体输送案例〔一〕液体输送1、输送机械送料输送机械送料是借助液体输送机械〔泵〕对液体做功，实现液体输送，如图1-1所示。
由于泵的类型多，扬程和流量适应范围广、易于调节，因此该方法是最常见的液体输送方法。
2、高位槽送料高位槽送料是利用化工生产中各容器、设备之间的位差，实现液体从高位设备向低位设备输送的操作。
在工艺要求特别稳定的场合，常常设置高位槽，一防止输送机械带来的波动。
如图1-1所示，脱甲烷塔的回流就是靠高位的塔顶冷凝器来维持的。
3、压缩空气送料压缩空气送料是向贮槽中通入压缩空气，在压力作用下，将贮槽中液体输送至指定设备的操作，如图1-2所示。
