电压绝对值电路

桥式整流电流的绝对值电路
桥式整流电路是一种用于将交流电转换为直流电的电路，其中桥式整流器使用四个二极管来实现。

在这个电路中，通过适当的开关，交流电信号可以被有效地转换成直流电信号。

桥式整流电路的输出电流是交流电的绝对值，因为它通过使用四个二极管来使正半周和负半周的信号都通过。

以下是桥式整流电路的基本工作原理：
四个二极管：桥式整流电路使用四个二极管，它们排列成一个桥形结构。

这四个二极管分别被命名为D1、D2、D3和D4。

交流输入： 交流电源的两端分别连接到桥式整流电路的输入端。

工作过程：在正半周，二极管D1和D3导通，而D2和D4截至。

这使得电流沿着一个路径流过负载。

在负半周，二极管D2和D4导通，而D1和D3截至。

这时电流沿着另一个路径流过负载。

输出波形：通过这个过程，输出波形变得类似于输入波形的绝对值。

因此，输出电流的绝对值为正，而不再有负半周。

桥式整流电路的优点是它可以实现较高的整流效率，因
为它能够利用输入交流信号的全部周期。

这使得它在一些应用中比单一二极管整流器更受欢迎。

请注意，为了确保电路正常工作，应选择适当的二极管和其他元件，并遵循相关的电气安全标准。

如果在特定应用中需要更多的电源质量，可能需要进一步的电源滤波电路。

非纯电阻电路
1.一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过 电动机的电流为0.5A，在5min内电流做功及电流产生的热 量分别多大？
电路例题
电路中，电源电压不变，闭合开关S， 则（ ）
电热Q=I²Rt
纯电阻电路计算公式： Q=W=Pt=UIt=U²t/R
电热计算题型一：纯电阻电路
1.一个电饭锅的电阻是55Ω，额定电压为220V，正常工作时每分钟产生 多少热量？每小时消耗几度电？（1kw·h=3.6*10⁶J）
2.两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在 1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？
电流电压 变化量比值问题
例1:如图பைடு நூலகம்示的电路中，比较两电压表示数变化量 的绝对值△U1与△U2的大小。
电路简化问题
电路每个节点编号，标号遵循以下原则 (1) 从正极开始标1; (2)导线连通的节点标同样的数字; (3)沿着导线过一个用电器(注意:不包括电流表，电流表看成导线，电路 图画好后引入即可)，数字+1; (4)到遇到电源负极为止; (5)同一节点出现不同标号，取小标号;相等则表示短路; (6) 要求所有点的标号要大于等于1，小于等于负极的标号。

1.波形变换电路波形变换电路属非线性变换电路，其传输函数随输入信号的幅度、频率或相位而变，使输出信号波形不同于输入信号波形。

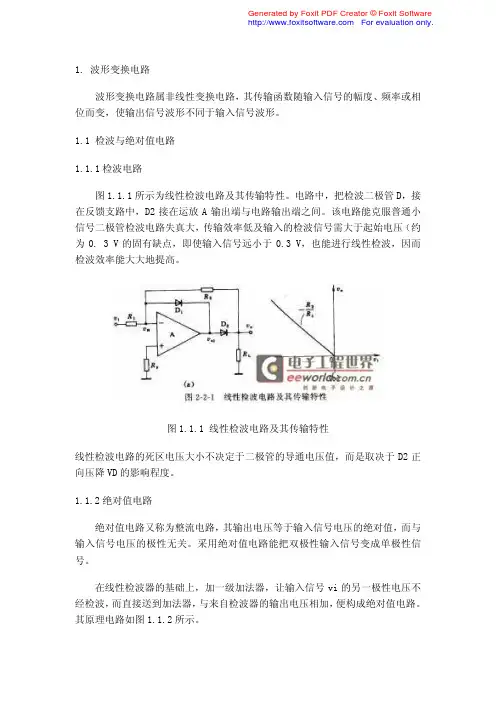

1.1 检波与绝对值电路1.1.1检波电路图1.1.1所示为线性检波电路及其传输特性。

电路中，把检波二极管D，接在反馈支路中，D2接在运放A输出端与电路输出端之间。

该电路能克服普通小信号二极管检波电路失真大，传输效率低及输入的检波信号需大于起始电压（约为0. 3 V的固有缺点，即使输入信号远小于0.3 V，也能进行线性检波，因而检波效率能大大地提高。

图1.1.1 线性检波电路及其传输特性线性检波电路的死区电压大小不决定于二极管的导通电压值，而是取决于D2正向压降VD的影响程度。

1.1.2绝对值电路绝对值电路又称为整流电路，其输出电压等于输入信号电压的绝对值，而与输入信号电压的极性无关。

采用绝对值电路能把双极性输入信号变成单极性信号。

在线性检波器的基础上，加一级加法器，让输入信号vi的另一极性电压不经检波，而直接送到加法器，与来自检波器的输出电压相加，便构成绝对值电路。

其原理电路如图1.1.2所示。

图1.1.2 绝对值电路输出电压值等于输入电压的绝对值，而且输出总是负电压。

若要输出正的绝对值电压，只需把图 1.1.2所示电路中的二极管D1、D2的正负极性对调。

1.2限幅电路限幅电路的功能是：当输入信号电压进入某一范围（限幅区）后，其输出信号电压不再跟随输入信号电压变化，或是改变了传输特性。

1.2.1串联限幅电路图 1.2.1所示为简单串联限幅电路及其传输特性。

起限幅控制作用的二极管D 与运放A输入端串联，参考电压（-VR）作D的反偏电压，以控制限幅器的限幅门限电压Vth。

图1.2.1 串联限幅电路及其传输特性改变士VR的数值和改变R1与R2的比值，均可以改变门限电压。

1.2.2并联限幅电路图1.2.2所示为并联限幅电路及其传输特性。

二极管D与运放A输入端呈并联关系。

图1.2.2 并联限幅电路及其传输特性1.2.2稳压管双向限幅电路图1.2.3所示为稳压管构成的双向限幅电路和电路传输特性。

电路中的电压计算与串联问题一、电压的概念与计算1.1 电压的定义：电压是电势差的绝对值，是电场力做功使单位正电荷从一点移到另一点所需的电能。

1.2 电压的单位：伏特（V）1.3 电压的计算公式：U = IR，其中U表示电压，I表示电流，R表示电阻。

二、串联电路的特点2.1 串联电路的定义：串联电路是指电器元件依次连接的电路，电流只有一条路径可以通过。

2.2 串联电路的特点：电流在各个电器元件中相同，电压分配在各个电器元件中，总电阻等于各个电器元件电阻之和。

三、电压在串联电路中的分配3.1 电压分配定律：在串联电路中，电压按照各个电器元件的电阻比例分配。

3.2 电压分配公式：U = U1 + U2 + … + Un，其中U1, U2, …, Un表示各个电器元件上的电压。

四、电路中的电压计算实例4.1 给定一个串联电路，已知各个电器元件的电阻和电流，可以通过电压计算公式计算出各个电器元件上的电压。

4.2 给定一个串联电路，已知各个电器元件上的电压，可以通过电压分配公式计算出电流。

五、电路中的电压计算与串联问题的实际应用5.1 电路设计与调试：在电路设计和调试过程中，需要计算和了解各个电器元件上的电压，以确保电路正常工作。

5.2 电器维修与故障排除：在电器维修和故障排除过程中，需要通过测量电压来判断故障部位和原因。

以上是关于电路中的电压计算与串联问题的知识点介绍，希望对您有所帮助。

习题及方法：1.习题：一个电阻为2Ω的电阻器和一个电阻为3Ω的电阻器串联连接在一个电压为10V的电源上，求通过两个电阻器的电流。

方法：根据欧姆定律，电流I = U/R，其中U为电压，R为电阻。

解答：I = 10V / (2Ω + 3Ω) = 2V/Ω。

所以通过两个电阻器的电流为2V/Ω。

2.习题：一个电阻为4Ω的电阻器和一个电阻为6Ω的电阻器串联连接在一个电压为12V的电源上，求电阻器上的电压。

方法：根据电压分配定律，电压U1和U2之和等于总电压U，即U1 + U2 = U。
