超级电容(小型) - 应用介绍

超级电容器的原理及应用
超级电容器是一种电子元件，它具有高电容、高电压和快速充放电等特点。

超级电容
器是由两个极板和介质隔离层组成的，它们通过两个电极接口连接电路。

为了增加电容值，极板和介质隔离层通常是构成层状结构。

超级电容器的原理是利用电场作用力吸附电荷，
电极板之间的电荷可以通过电解液的运动迅速传递。

超级电容器具有很多的应用领域，例如：
1.储能系统
超级电容器的能量密度比锂电池低，但它可以快速充放电，寿命长，不需要维护。

因此，超级电容器被广泛应用于储能系统中，例如智能电网，风力涡轮机和电动汽车。

2.动力系统
3.消费电子和家用电器
由于其体积小、重量轻和快速充放电的特点，超级电容器在消费电子和家用电器领域
中得到了广泛应用。

例如，手提式视频摄像机、智能电话和耳机等产品中都可以看到超级
电容器的身影。

4.工业自动化
超级电容器可以快速充放电，并且经久耐用，可以在工业自动化控制系统中得到广泛
应用，例如可编程控制器（PLC）、自动化机床和机器人等。

总之，超级电容器的应用范围十分广泛，可以应用于无线通讯、铁路运输、信号处理
和军事应用等领域。

以年复合增长率20%以上的增长速度，超级电容器的市场规模将迅速
扩大，成为未来节能、环保和新能源领域的重要组成部分。

超级电容应用电路
超级电容是一种能够快速存储和释放大量电荷的电子元件，它具有高能量密度、长寿命、高功率密度等优点。

超级电容的应用范围非常广泛，下面是一些常见的超级电容应用电路。

1. 能量存储：超级电容可以用于能量存储，例如在太阳能电池板、风力发电机等可再生能源系统中，超级电容可以存储电能，以备不时之需。

2. 峰值功率辅助：在一些需要高功率输出的应用中，例如电动工具、闪光灯等，超级电容可以提供峰值功率辅助，以满足瞬间高功率需求。

3. 电源备份：超级电容可以作为电源备份，在主电源故障或停电时提供临时电力支持，以保证系统的正常运行。

4. 能量回收：在一些需要频繁制动或减速的应用中，例如电梯、起重机等，超级电容可以回收制动能量，并在需要时释放出来，以提高能源利用率。

5. 滤波：超级电容可以用于滤波，例如在电源电路中，超级电容可以平滑电压波动，提高电源质量。

6. 记忆备份：超级电容可以用于存储数据或程序，例如在计算机、嵌入式系统等中，超级电容可以作为备用电源，在主电源故障时保证数据不丢失。

总之，超级电容具有许多优点和应用前景，它可以提高系统的可靠性、效率和性能，在未来的电子技术中将会发挥越来越重要的作用。

超级电容的几种典型应用1 小功率短时间后备电源1.1 RTC消费电子类、电表等，掉电后需要维持时钟运行的场合，该场合主要是应用超级电容温度适用范围宽 （-40℃~70℃）及循环充放电寿命长（免维护）的特点，之前该应用一般用锂离子电池，如 2032 封装的纽 扣电池，但电池在该类应用中一般的寿命不长，在 2~3 年左右一般就要更换，给产品带来了维护及客诉的 麻烦，另外，现在随着互联网的普及，一般设备联网后都会与互联网基准对时校准，从而对 RTC 保持的时 间也没有像以前那样要几个月，所以选用超级电容恰好能够满足该类应用，而且随着超级电容行业价格的 调整，这类应用会越来越普及。

国网单相表也要求使用超级电容进行 RTC 维持，要求电池可更换，RTC保持的时间在 48 小时以上。

此类应用的时钟芯片有 8025T、DS1302、PCF8563、PCA8563/65 系列、MCU 集成等，一般对超级电容会有以下要求：1、 体积尽可能小；2、 漏电流尽可能小，一般客户要求是控制在 1~2uA；3、 价格相对便宜；4、 灌胶密封，不漏夜产品针对常见的应用需求，可用 5.5V-0.47F、5.5V-1.0F、5.5V-1.5F灌胶密封型超级电容等，国网单相表常用的是5.5V-0.47F、 5.5V-1F，5.5V-1.5F。

1.2 掉电数据保护及通信辅助该类应用，目前主要有电力行业（故障指示器、集中器、FTU/DTU 等）、车载行业（行车记录仪、轨迹记录仪等）；1、故障指示器：采集单元（探头）CT 取电存于超级电容，掉电后使用超级电容作为后备电源供电进行通 信（GPS），一般常用到型号有 5.5V-0.47F、5.5V-1F，个别会用到 5.5V-1.5F 及 5.5V-2.5F，对于新型 暂态录波的会选用 2.7V-120F 的单体，典型的行业客户有：积成电子、四方、科瑞、豪锐达等；2、集中器：主要是 II 型集中器，主要是国网应用这块，国网标准要求集抄时，掉电后要有 1 分钟的运行时间，功耗一般在 200mA 左右，典型工作电压是 5V，掉电后要求运行 1 分钟，保证通信稳定，使用 超级电容而不选用电池，是因为电池在户外的环境寿命衰减较快，寿命难以满足集中器的寿命使用时 间，另外，超级电容能够保证通信时（4G、GPS 或载波）需要的脉冲电流，根据各家的实际设计情况 及余量选择，一般常用的型号有 2.7V-25F、2.7V-20F、2.7V-16F、2.7V-10F，选用 2 只串联使用，目前 行业上主要还是选用 2.7V-25F 单体 2 只串联的较多。

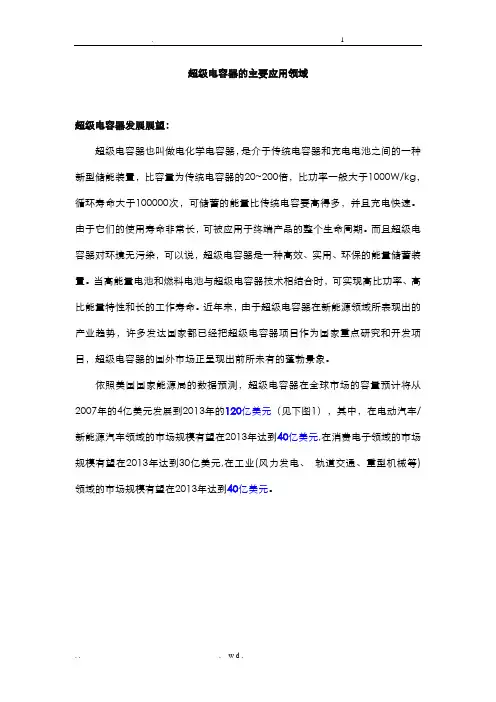

超级电容器的主要应用领域超级电容器发展展望：超级电容器也叫做电化学电容器，是介于传统电容器和充电电池之间的一种新型储能装置，比容量为传统电容器的20~200倍，比功率一般大于1000W/kg，循环寿命大于100000次，可储蓄的能量比传统电容要高得多，并且充电快速。

由于它们的使用寿命非常长，可被应用于终端产品的整个生命周期。

而且超级电容器对环境无污染，可以说，超级电容器是一种高效、实用、环保的能量储蓄装置。

当高能量电池和燃料电池与超级电容器技术相结合时，可实现高比功率、高比能量特性和长的工作寿命。

近年来，由于超级电容器在新能源领域所表现出的产业趋势，许多发达国家都已经把超级电容器项目作为国家重点研究和开发项目，超级电容器的国外市场正呈现出前所未有的蓬勃景象。

依照美国国家能源局的数据预测，超级电容器在全球市场的容量预计将从2007年的4亿美元发展到2013年的120亿美元（见下图1），其中，在电动汽车/新能源汽车领域的市场规模有望在2013年达到40亿美元,在消费电子领域的市场规模有望在2013年达到30亿美元,在工业(风力发电、轨道交通、重型机械等)领域的市场规模有望在2013年达到40亿美元。

根据中商情报预测，截至2014年，我国超容产业的增长率都在30%以上。

超级电容器的主要应用领域：1.超级电容器在太阳能能源系统中的应用太阳能源的利用最终归结为太阳能利用和太利用两个方面。

太阳能发电分为光伏发电和光热发电，其中光伏发电就是利用光伏电池将太阳能直接转化为电能。

光伏发电不论在转化效率、设备成本和发展前景尚都远远强于光热发电。

自从实用型多晶硅的光伏电池问世以来，世界上就便开始了太阳能光伏发电的应用。

目前，太阳能光伏发电系统有三个发展方向：独立运行、并网型和混合型光伏发电系统。

在独立运行系统中，储能单元一般是必须有的，它能将由日照时发出的剩余电能储存起来供日照不足或没有日照时使用。

目前，国际光伏能源产业的需求开始由边远农村和特殊应用向并网发电与建筑结合供电的方向发展，光伏发电已有补充能源向替代能源过渡。

超级电容超级电容是一种新兴的电子元件，具有很高的能量密度和极低的内阻，被广泛应用于储能设备、电子设备以及新能源领域。

本文将介绍超级电容的原理、应用以及前景。

超级电容是一种电子元件，它能够在电场中储存电荷，并且可以迅速充放电。

它的储能机制主要依赖于静电力和电化学反应。

与传统电池相比，超级电容具有储存能量高、电荷传输速度快、循环寿命长等优点。

这使得超级电容得以在需要短时间大量能量输出的领域得到广泛应用。

超级电容在储能设备方面有着广阔的应用前景。

电动汽车、可再生能源等领域需要高能量密度和快速充放电的储能设备，而超级电容具有满足这些需求的潜力。

通过充放电过程中的高效能量转换，超级电容可以有效缓解储能系统的能量波动，并提高能源利用率。

此外，超级电容还被广泛应用于电子设备中。

由于其快速的充放电特性，超级电容被用于平衡电池组的电荷状态，提高电池的寿命和效率。

此外，它还可以应用于电动工具、智能电网和智能家居等领域，为设备提供稳定的能量供应。

在新能源领域，超级电容的应用前景非常广阔。

它可以与太阳能电池板或风能发电机相结合，用于储存和平衡产生的能量，提高新能源的利用效率。

同时，超级电容还可以应用于智能电网中，提高电力系统的稳定性和可靠性。

然而，尽管超级电容在储能领域具有明显的优势，但它也存在一些挑战。

目前，超级电容的能量密度相对较低，依然无法与传统电池相媲美。

此外，超级电容的制造成本较高，也制约了其在大规模应用中的普及。

因此，当前的研究重点是如何提高超级电容的能量密度和降低制造成本。

总的来说，超级电容作为一种新兴的电子元件，具有很高的能量密度和极低的内阻，被广泛应用于储能设备、电子设备以及新能源领域。

尽管面临一些挑战，但超级电容的应用前景非常广阔，其在能源储存和传输中的作用越来越重要。

随着技术的不断进步，相信超级电容将发挥更大的潜力，在能源领域做出更大的贡献。

超级电容器的应用随着科技的发展和人类对节能环保的关注，超级电容器应运而生。

相比于传统的化学电池，超级电容器拥有更高的能量密度、更快的充放电速度和更长的寿命。

因此，它被广泛地应用于各种领域，例如新能源汽车、智能家居、工业自动化等等。

一、新能源汽车随着新能源汽车的普及，超级电容器成为了电动汽车储能系统的重要组成部分之一。

在汽车刹车或者减速时，超级电容器能够快速地将动能转化为电能并储存起来，这样可以减少能量的浪费并提高行驶里程。

此外，超级电容器还可以在启动时给电动机提供瞬间大功率输出，提高汽车的加速性能。

目前，一些车企已经开始将超级电容器应用于电动公交车等大型车辆上，并取得了良好的效果。

二、智能家居智能家居中的各种智能设备需要供电，如何保证低功耗、高效率、长寿命是其重要考量因素。

这时候，超级电容器就成为了一个不错的选择。

例如，智能门锁就采用了超级电容器储能技术，利用门锁在开启和关闭时的动力输出储存电能，这减少了对电池的依赖，延长了使用寿命。

此外，智能灯具和照明设备也可以利用超级电容器实现短时间内的高亮度照明，提高了照明效果。

三、工业自动化在工业自动化领域，超级电容器同样具有广泛的应用前景。

例如，当机器发生故障需要重新启动时，超级电容器可以提供瞬间的能量输出，避免了由于供电不稳定而导致的机器故障。

此外，在机器人领域，超级电容器可以用于为机器人提供大功率输出，以便快速执行任务。

综上所述，随着对节能环保意识的逐步提高，超级电容器得到了广泛的应用。

它的特点是能够以短时间内储能并快速释放储存的电能，适用于峰值功率需求场合，同时也有能耗低、可靠性高等特点。

未来，它在新能源汽车、智能家居、工业自动化领域的应用前景也越来越广阔。

论超级电容器的原理及应用超级电容器是一种具有高能量密度和高功率密度的电化学储存装置，其有着比传统电容器更高的能量存储、更快的充放电速度、更大的循环寿命、更广泛的工作温度范围等特点，因此在能源管理，信息技术，汽车工业，电子、航空和环境保护等领域中得到了广泛应用。

同时，超级电容器还可以在新能源领域，特别是光伏和风力发电，电动工具和车辆、城市电网等方面发挥重要作用。

超级电容器的原理超级电容器是由两个电极和电解质组成的，一般使用的电解质可以是无机物，如硫酸铝、钾氢氟酸等，也可以是有机物，如聚甲基丙烯酸酯等。

其能量密度和功率密度的高低主要是由电极和电解液的特性决定的。

超级电容器的两个极板上有一个超薄的电化学双层结构，在两有机电解液之间预留微距。

当电解液中的离子进入到极板上的孔穴中时，就形成了电容效应，电子在完全填满空穴后会与离子重新结合，释放出电荷。

这种电荷的方式与传统电容器有所不同，传统电容器中电荷主要通过电子流，在极板间产生电场从而存储电能。

超级电容器则是利用了离子在电解液中的高迁移速度及双层超薄电极的效应，来实现高密度储能。

超级电容器的应用1. 能源管理超级电容器可以用于替代或与传统电池系统共同使用在能源管理中。

在电池和超级电容器等不同装置的组合下，其储存能量与输出功率的优势使其有能力满足不同的应用需求，比如应用于电动车、储能货柜、无人机、手机等。

2. 信息技术超级电容器可以用于存储断电前电子设备的能量，使得这些设备可以保持数据完整性，并且能够快速、安全地关闭。

同时它还可以用于替换传统的电池备份，作为手机、笔记本电脑以及网络交换机等设备的备用电源。

3. 汽车工业超级电容器可以用于减轻电池的负载，从而提高起动和加速的性能以及延长电池的寿命。

此外，它还可用作回收制动能量的有效方式，以帮助系统应对常见的低速循环和细节工作模式。

4. 光伏和风力发电超级电容器可以用来解决新能源储存领域的问题。

在光伏和风力发电中，超级电容器可以储存和释放大量电能，并且可以在短时间内进行高功率输出，以满足短期高负荷需求。

超级电容器的原理及应用超级电容器是一种利用玻璃纤维、铝箔、碳材料等制成电极， electrolytes和隔离材料，通过高效的电化学反应存储、释放电荷的高效电容器，能够提供比传统电容器更高的电容量和能量密度。

超级电容器的原理基于电双层电容效应和赝电容效应。

电双层电容效应是靠电解质与电极上的电荷分割成的双层界面达成的。

当电极接通电源，电解液中的离子将沉积在电极表面，形成电荷层，其正负电荷分别和电极表面上的反电荷符号号码吸引形成电双层。

电容器的电容值正比于电荷层的表面积和距离，而电荷层的表面积与电极材料的分区有关。

赝电容效应是指某些纳米材料比如纳米孔道材料或者有机并网络菌丝体宽分散活性炭这样的电极材料可以在宏观上提供超级电容器的效应。

这些材料的电极表面具有高度的开孔度和孔径尺寸范围使其在电化学反应中表现出特别的效应。

如为了提高赝电容效应，电极应该有一个高度的比表面积，这可以通过制备出大量的纳米孔道、微孔道和薄膜，促进电荷转移。

超级电容器的应用非常广泛，包括高峰功率应用、储能应用、行星漫游器和混合动力车辆等。

在汽车组装和其他机械中，超级电容器可以提供爆发式输出电流和重新收回电流用于储能。

超级电容器还可以应用于高峰功率应用，例如由电动工具重商用定制产品，以及火箭发动机和其他高功率加速器。

超级电容器还能在许多领域中帮助提高能源效率，包括建筑、物流和清洁能源发电以及货运。

超级电容器也可以用于医疗领域，例如假肢和小型医学设备。

由于超级电容器的优异特性，越来越多的应用正在开发和研究之中。

在未来，超级电容器有可能被用于更多领域，如宇航员射击、海上作战、太阳能电池储存和燃料电池换热暂存。

然而，超级电容器的高价值仍然限制了其在各种应用中的广泛使用。

未来的研究将寻求制造更多适用于各种应用场景的超级电容器，并研究成本更低的制造方法，提高超级电容器的成本效益和可靠性。

超级电容的选用及其常见应用电路性能比较【摘要】超级电容是一种能够存储和释放大量电荷的电子元件，具有高能量密度、长循环寿命和快速充放电速度等特点。

在选择超级电容时需要考虑电容量、工作电压、内部电阻等因素。

常见的超级电容应用包括能量存储和功率传输领域，如用于电动车的回馈制动系统和电网稳定装置。

与传统电容相比，超级电容具有更高的能量密度和更长的使用寿命。

超级电容具有存储和释放电能的能力优势，未来在新能源车辆和可再生能源系统等领域有着广阔的应用前景。

【关键词】超级电容, 选用, 应用电路, 性能比较, 能量存储, 功率传输, 优势, 展望, 未来应用.1. 引言1.1 介绍超级电容超级电容，也称超级电容器或超级电容模块，是一种具有高能量密度和高功率密度的电容器。

与传统电容器相比，超级电容具有更大的电容量和更高的能量存储能力，使其在许多领域具有独特的应用优势。

超级电容的核心是其电极材料，通常采用活性炭或氧化物等高表面积材料，这种材料能够提供更大的表面积以增加电容量。

超级电容还采用了电解质溶液或凝胶来增强电荷传输速度，从而提高功率密度和循环寿命。

超级电容器通常被用于需要瞬时高能量输出的应用场合，如电动车的启动系统、电子设备的备用电源等。

其快速充放电特性使其在能量存储和功率传输方面具有独特的优势。

超级电容器在现代科技领域具有广泛的应用前景，其高能量密度、高功率密度和长寿命等优点将使其在未来的应用中发挥更为重要的作用。

1.2 介绍文章内容本文主要介绍超级电容的选用及其常见应用电路性能比较。

我们将介绍什么是超级电容，以及本文将要讨论的内容。

超级电容是一种特殊的电容器，具有高能量密度和高功率密度的特点，能够在短时间内快速放电和充电。

在本文中，我们将探讨超级电容的特点、选用考虑因素、在能量存储方面的常见应用电路、在功率传输方面的常见应用电路，以及与传统电容的性能比较。

通过对这些内容的讨论，我们可以更好地了解超级电容的优势和应用领域，为未来的研究和发展提供参考。

【转载】超级电容器及应用超级电容器超级电容器又叫双电层电容器是一种新型储能装置，它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。

超级电容器用途广泛超级电容器（supercapacitor,ultracapacitor），又叫双电层电容器(Electrical Doule-Layer Capacitor)、电化学电容器(Electrochemcial Capacitor, EC), 黄金电容、法拉电容，通过极化电解质来储能。

它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。

超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。

超级电容器是建立在德国物理学家亥姆霍兹提出的界面双电层理论基础上的一种全新的电容器。

众所周知，插入电解质溶液中的金属电极表面与液面两侧会出现符号相反的过剩电荷，从而使相间产生电位差。

那么，如果在电解液中同时插入两个电极，并在其间施加一个小于电解质溶液分解电压的电压，这时电解液中的正、负离子在电场的作用下会迅速向两极运动，并分别在两上电极的表面形成紧密的电荷层，即双电层，它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似，从而产生电容效应，紧密的双电层近似于平板电容器，但是，由于紧密的电荷层间距比普通电容器电荷层间的距离更小得多，因而具有比普通电容器更大的容量。

双电层电容器与铝电解电容器相比内阻较大，因此，可在无负载电阻情况下直接充电，如果出现过电压充电的情况，双电层电容器将会开路而不致损坏器件，这一特点与铝电解电容器的过电压击穿不同。

同时，双电层电容器与可充电电池相比，可进行不限流充电，且充电次数可达10^6次以上，因此双电层电容不但具有电容的特性，同时也具有电池特性，是一种介于电池和电容之间的新型特殊元器件。

变桨超级电容作用超级电容是一种电子元件，具有较高的电容值和较低的内阻。

它在电子领域中有着广泛的应用，可以用于储能、平滑电源、稳压电路等方面。

本文将重点介绍超级电容的作用和应用。

一、超级电容的作用超级电容的主要作用是储能和平滑电源。

由于其特殊的结构和材料，超级电容可以存储大量的电荷，从而实现较大的电容值。

相比传统电容器，超级电容的电容值更高，可以达到几百甚至上千法拉。

储能是超级电容最常见的应用之一。

通过将电能存储在超级电容中，可以在需要的时候释放出来，提供给电路或设备使用。

这在一些需要瞬间高能输出的场合非常有用，比如电动车的启动、电动工具的使用等。

超级电容还可以用于平滑电源。

在一些对电源要求较高的电子设备中，电源的电压波动会对电路的正常工作产生影响。

通过连接超级电容，可以吸收电源的波动，提供稳定的电流给电路，从而保证设备的正常运行。

二、超级电容的应用1. 储能系统：超级电容可用于储能系统，如电动汽车的动力储能系统。

由于超级电容的高能量密度和高功率密度，它可以提供瞬间高能输出，满足电动汽车的启动和加速需求。

此外，超级电容还可以通过回收制动能量实现能量的回收利用，提高能源利用效率。

2. 平滑电源：超级电容可以用于平滑电源，提供稳定的电流给电子设备。

在某些对电源要求较高的场合，如通信设备、计算机等，电源的电压波动会对设备的正常工作产生影响。

通过连接超级电容，可以吸收电源的波动，提供稳定的电流给设备，保证设备的正常运行。

3. 电力系统：超级电容可以用于电力系统的瞬时能量补偿和电压稳定。

在电力系统中，由于电力负荷的变化和电网的不稳定性，会导致电压波动和瞬时功率的变化。

通过连接超级电容，可以在短时间内释放储存的能量，补偿电网的功率波动，提高电力系统的稳定性。

4. 电子设备：超级电容可以用于电子设备的备份电源和紧急供电。

在一些对电源要求较高的电子设备中，如服务器、网络交换机等，为了避免因电源中断而导致数据丢失或设备故障，可以连接超级电容作为备份电源，提供紧急供电，保证设备的正常运行。
