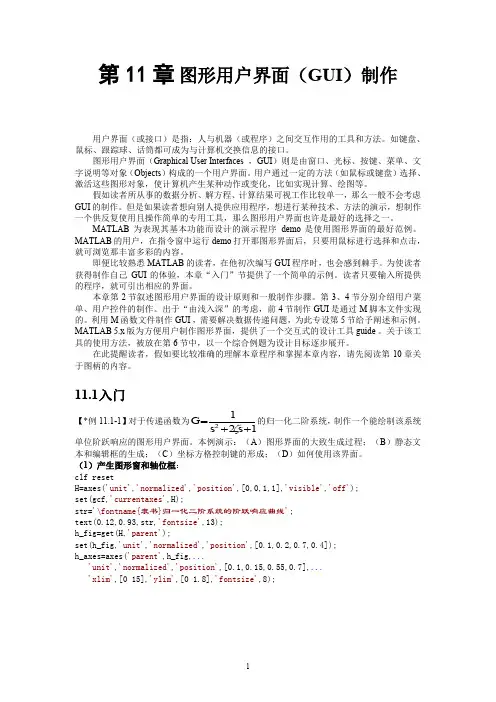

第11章 MATLAB图形用户界面设计

基于MATLAB GUI图像处理系统的设计与实现MATLAB是一种功能强大的图像处理工具，其GUI（图形用户界面）设计及实现可以使图像处理更加直观和简单。

本文将介绍基于MATLAB GUI图像处理系统的设计与实现，包括系统的功能设计、界面设计及实现步骤等内容，旨在为使用MATLAB进行图像处理的读者提供一些参考和帮助。

一、系统功能设计1. 图像基本处理功能：包括图像的读取、显示、保存，以及图像的基本操作（如缩放、旋转、翻转等）。

2. 图像增强功能：包括亮度、对比度、色彩平衡调整，以及直方图均衡化、滤波等操作。

3. 图像特征提取功能：包括边缘检测、角点检测、纹理特征提取等。

4. 图像分割功能：包括阈值分割、边缘分割、区域生长等。

5. 图像识别功能：包括基于模板匹配、人工智能算法的图像识别等。

6. 图像测量功能：包括测量图像中物体的大小、长度、面积等。

二、界面设计1. 主界面设计：主要包括图像显示区域、功能按钮、参数调节控件等。

2. 子功能界面设计：根据不同的功能模块设计相应的子界面，以便用户进行更详细的操作。

3. 界面美化：可以通过添加背景图案、调整按钮颜色、字体等方式美化界面，提高用户体验。

三、实现步骤1. 图像显示与基本处理：通过MATLAB自带的imread()函数读取图像，imshow()函数显示图像，并设置相应的按钮实现放大、缩小、旋转、翻转等基本操作。

2. 图像增强：利用imadjust()函数实现对图像亮度、对比度的调整，利用histeq()函数实现直方图均衡化，利用imfilter()函数实现图像的滤波处理。

3. 图像特征提取：利用edge()函数实现图像的边缘检测，利用corner()函数实现角点检测，利用texture()函数实现纹理特征提取。

4. 图像分割：利用im2bw()函数实现阈值分割，利用edge()函数实现边缘分割，利用regiongrowing()函数实现区域生长。

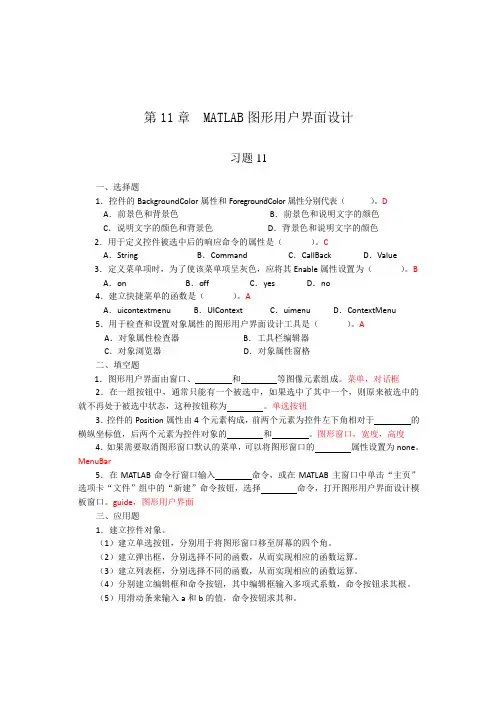

第11章 MATLAB图形用户界面设计习题11一、选择题1．控件的BackgroundColor属性和ForegroundColor属性分别代表（）。

DA．前景色和背景色B．前景色和说明文字的颜色C．说明文字的颜色和背景色D．背景色和说明文字的颜色2．用于定义控件被选中后的响应命令的属性是（）。

CA．String B．Command C．CallBack D．Value3．定义菜单项时，为了使该菜单项呈灰色，应将其Enable属性设置为（）。

B A．on B．off C．yes D．no4．建立快捷菜单的函数是（）。

AA．uicontextmenu B．UIContext C．uimenu D．ContextMenu5．用于检查和设置对象属性的图形用户界面设计工具是（）。

AA．对象属性检查器B．工具栏编辑器C．对象浏览器D．对象属性窗格二、填空题1．图形用户界面由窗口、和等图像元素组成。

菜单，对话框2．在一组按钮中，通常只能有一个被选中，如果选中了其中一个，则原来被选中的就不再处于被选中状态，这种按钮称为。

单选按钮3．控件的Position属性由4个元素构成，前两个元素为控件左下角相对于的横纵坐标值，后两个元素为控件对象的和。

图形窗口，宽度，高度4．如果需要取消图形窗口默认的菜单，可以将图形窗口的属性设置为none。

MenuBar5．在MATLAB命令行窗口输入命令，或在MATLAB主窗口中单击“主页”选项卡“文件”组中的“新建”命令按钮，选择命令，打开图形用户界面设计模板窗口。

guide，图形用户界面三、应用题1．建立控件对象。

（1）建立单选按钮，分别用于将图形窗口移至屏幕的四个角。

（2）建立弹出框，分别选择不同的函数，从而实现相应的函数运算。

（3）建立列表框，分别选择不同的函数，从而实现相应的函数运算。

（4）分别建立编辑框和命令按钮，其中编辑框输入多项式系数，命令按钮求其根。

（5）用滑动条来输入a和b的值，命令按钮求其和。

第七讲MATLAB图形⽤户界⾯（GUI）设计第7讲MATLAB图形⽤户界⾯（GUI）设计图形⽤户界⾯（GUI, Graphical User Interface）是由图形控件构建的⽤于⼈与计算机交互信息的界⾯。

在图形⽤户界⾯上，⽤户可以根据界⾯上的提⽰信息完成⾃⼰的⼯作，⽽不需要记忆⼤量繁琐的命令，只需通过⿏标、键盘等便捷的⽅式与计算机交互信息、选择想要运⾏的程序、控制程序的运⾏、实时显⽰图形信息。

MATLAB创建的图形⽤户界⾯对象有三类：⽤户界⾯控件，如按钮、列表框、编辑框等；下拉菜单，如菜单、⼦菜单；内容菜单，如弹出式菜单。

⼀、命令⾏建⽴⽤户界⾯的⽅法1、创建控件命令：uicontrol调⽤格式：1）uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件；2）h=uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件，并返回控件的句柄；3）uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在句柄FIG指定的图形⽤户界⾯上，创建控件；4）h=uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……) 功能：在句柄FIG指定的图形⽤户界⾯上，创建控件，并返回控件的句柄。

说明：函数中的PropertyName参数的参数值有：Push buttons（命令按钮）、sliders （滚动条控件）、Radio button（单选按钮）、Check box（复选框）、Edit text （可编程⽂本框）、Static text（静态⽂本框）、Pop_up menus（弹出式菜单）、listbox（列表框）、Toggle button（开关按钮）、Axes（坐标轴）、Panel（⾯板控件）、Button group（按钮组框）、ActiveX control（ActiveX 控件）。

MATLAB用户界面设计MATLAB是一款功能强大的数学计算软件，用于科学计算和工程计算。

它具有丰富的数值计算和数据可视化功能，可以进行数据分析、图像处理、信号处理、优化、建模和仿真等任务。

MATLAB提供了一个灵活的用户界面设计工具，允许用户根据自己的需求自定义和优化界面。

MATLAB的用户界面设计工具包括命令行界面和图形用户界面（GUI）。

命令行界面是MATLAB最基本的界面，用户可以在此界面下输入和执行MATLAB命令。

命令行界面简单直接，适合对MATLAB语言熟悉的高级用户。

图形用户界面（GUI）提供了更友好的交互方式，允许用户通过鼠标操作进行数据输入和操作，并以图形化方式显示计算结果。

在MATLAB中，用户可以使用GUIDE（GUI Development Environment）来创建和设计GUI界面。

GUIDE是MATLAB自带的可视化界面设计工具，用户可以通过简单的拖拽和调整控件的方式来设计界面布局和控件的行为。

在设计MATLAB用户界面时，需要考虑以下几个方面：2.控件选择：根据功能需求选择合适的控件。

MATLAB提供了丰富的控件库，包括按钮、复选框、单选框、列表框、下拉框、滑块等，用户可以根据需要选择合适的控件来实现特定功能。

3.控件布局和大小调整：要保证界面控件的布局合理，避免控件之间的重叠或覆盖。

可以使用布局管理器来自动设置控件的位置和大小，以适应不同的屏幕分辨率和窗口大小。

4.事件处理和回调函数：MATLAB的GUI界面可以通过事件处理和回调函数来响应用户的操作。

用户可以通过编写自定义的回调函数来实现特定的操作和功能。

在设计界面时，需要考虑各种用户操作的响应和交互方式，以提高用户体验和界面的交互性。

5.数据输入和输出：MATLAB的GUI界面可以通过控件来实现数据的输入和输出。

用户可以使用文本框、列表框等控件来输入数据，使用文本框、图表等控件来显示计算结果。

在设计界面时，要考虑数据输入的方式和检验输入数据的有效性，以及计算结果的可视化方式和数据呈现的方式。

*　2006-09-15收到,2006-11-15改回**王肖霞,女,1980年生,研究生,研究方向:信息融合等;杨风暴,男,1968年生,博士后,教授,研究方向:信息融合,图像处理等。

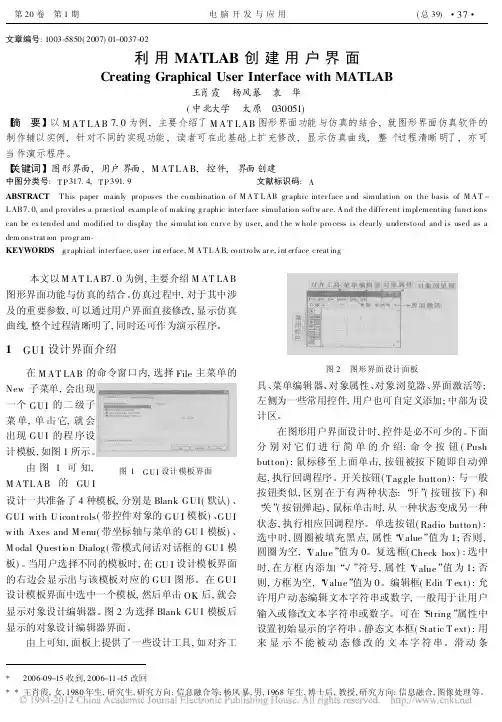

文章编号:1003-5850(2007)01-0037-02利用MATLAB 创建用户界面Creating Graphical User Interface with MATLAB王肖霞　杨风暴　袁　华(中北大学　太原　030051)【摘　要】以M AT LAB 7.0为例,主要介绍了M AT LAB 图形界面功能与仿真的结合,就图形界面仿真软件的制作辅以实例,针对不同的实现功能,读者可在此基础上扩充修改,显示仿真曲线,整个过程清晰明了,亦可当作演示程序。

【关键词】图形界面,用户界面,M ATLAB,控件,界面创建中图分类号:T P 317.4,T P 391.9文献标识码:AABSTRACT T his paper mainly pr oposes the co mbinatio n o f M A T L AB gr aphic inter face a nd simulation on the basis of M A T -L AB7.0,and pro vides a practical ex ample o f making g r aphic inter face simulatio n softw ar e.A nd the differ ent implementing funct ions can be ex tended and modified to display the simulat ion curv e by user,and t he w hole pro cess is clear ly understo od and is used as a dem onstrat ion pro gr am .KEYWORDS g r aphical inter face,user int erface,M A T L A B,co ntro lw ar e,int er face creat ing 本文以M AT LAB7.0为例,主要介绍M AT LAB 图形界面功能与仿真的结合。

近年来，MATLAB在科学计算和工程领域中的应用变得越来越广泛。

其中，GUI（Graphical User Interface）程序设计作为MATLAB的一个重要应用领域，对于帮助用户更直观地理解和使用MATLAB具有重要意义。

本文将以MATLAB设计GUI程序为主题，探讨其原理、实现方法和实际例题，并对其进行深入解析和探讨。

1. GUI程序设计的基本原理在MATLAB中，GUI程序设计主要通过图形用户界面工具包（GUIDE）来实现。

GUIDE工具包提供了一系列可以直观拖放的元素，包括按钮、文本框、下拉菜单等，用户可以通过拖拉这些元素的方式来设计出自己理想的界面。

MATLAB还提供了丰富的回调函数，用户可以将不同控件的回调函数与自定义函数进行绑定，实现交互式的操作。

2. GUI程序设计的实现方法为了更深入地理解GUI程序设计，我们可以以一个简单的例子来说明其实现方法。

假设我们需要设计一个简单的温度转换器，用户可以输入摄氏温度，然后通过点击按钮来实现摄氏温度到华氏温度的转换。

我们可以通过GUIDE工具包来设计界面，添加一个文本框用于输入摄氏温度，一个按钮用于触发转换操作，以及一个用于显示结果的文本框。

我们可以在回调函数中编写转换的过程，当用户点击按钮时，根据用户输入的摄氏温度进行计算，并将结果显示在结果文本框中。

3. 实际例题：温度转换器GUI程序设计现在，让我们按照上面的思路来实际设计一个温度转换器的GUI程序。

我们打开MATLAB并新建一个GUI程序，接着使用GUIDE工具包来设计界面，按照前文描述的方法添加文本框、按钮和结果文本框。

我们为按钮添加点击事件的回调函数，编写摄氏温度到华氏温度的转换算法，并将结果显示在结果文本框中。

我们保存并运行程序，测试其功能和效果。

4. 总结与思考通过上述例题的实际操作，我们更深入地理解了MATLAB的GUI程序设计原理和实现方法。

GUI程序设计能够帮助我们更直观地操作MATLAB，提高使用效率和便利性。

利用MATLAB GUI设计控制系统分析与设计界面1引言图形用户接口GUI是用户和计算机程序之间进行信息交流的方式。

通过图形用户界面，用户不需要输入脚本或命令，不需要了解任务的内部运行方式，计算机在屏幕显示图形和文本，若有扬声器还可产生声音。

用户通过输入设备，键盘，鼠标，麦克风等与计算机进行通信。

图形用户界面GUI中包含多个图形对象，如图标，菜单，文本的用户界面。

以某种方式选择或激活这些对象，引起相应的动作或变化，最常用的激活方式是用鼠标控制屏幕上的鼠标指针运动。

图形用户界面GUI具有操作方便，控制灵活的特点，已成为现代应用程序的主要方式。

用MATLAB GUI设计一个控制系统分析与设计界面，将系统的传递函数输入到GUI中，可以方便的绘制系统的各种常用曲线，如阶跃响应曲线，Nyquist曲线可以用于系统稳定性的分析，我们可以有意识的输入系统的开环传递函数或是闭环传递函数，分别对应Nyquist曲线和阶跃响应图。

根轨迹对控制系统的分析和设计也很有价值。

零极点图可以方便的查看系统的零极点分布，对于配置系统的极点进行系统校正具有重要意义。

Bode图和幅频响应图对系统的频率响应分析是一种手段，而阶跃响应指标则可更细致的观察系统的性能。

用GUI设计控制系设计控制系统分析与设计界面不仅在工程上有参考意义，在我们的学习过程中也很有意义，可以帮助我们更深入更容易理解控制系统的分析与设计意义。

传递函数是控制系统的核心，在这里设计了两种常用的传递函数输入形式，第一种可以称为直接形式，因为他的传递函数是已知的，我们可以将系统或以开环传递函数或闭环传递函数的形式输入GUI中，进行相应的分析设计；第二种是状态变量形式，这里开环或闭环取决于转换而来的状态空间方程，因为开环和闭环系统都可以转换为状态空间，因而在进行相应的计算和绘图时需注意。

2问题分析题目要求以MATLAB GUI设计图形用户界面，设计控制系统分析与设计界面，界面中包含控制系统中常见的功能，传递函数的输入和创建，性能指标计数显示，绘制常用曲线等。

《MATLAB教案》PPT课件第一章：MATLAB概述1.1 MATLAB简介介绍MATLAB的历史和发展解释MATLAB的含义（Matrix Laboratory）强调MATLAB在工程和科学计算中的应用1.2 MATLAB界面介绍MATLAB的工作空间解释MATLAB的菜单栏和工具栏演示如何创建、打开和关闭MATLAB文件1.3 MATLAB的基本操作介绍MATLAB的数据类型演示如何进行矩阵运算解释MATLAB中的向量和矩阵运算规则第二章：MATLAB编程基础2.1 MATLAB脚本编程解释MATLAB脚本文件的结构演示如何编写和运行MATLAB脚本强调注释和代码的可读性2.2 MATLAB函数编程介绍MATLAB函数的定义和结构演示如何创建和使用MATLAB函数强调函数的重用性和模块化编程2.3 MATLAB编程技巧介绍变量和函数的命名规则演示如何进行错误处理和调试强调代码的优化和性能提升第三章：MATLAB数值计算3.1 MATLAB数值解算介绍MATLAB中的数值解算工具演示如何解线性方程组和不等式解释MATLAB中的符号解算和数值解算的区别3.2 MATLAB数值分析介绍MATLAB中的数值分析工具演示如何进行插值、拟合和数值积分解释MATLAB中的误差估计和数值稳定性3.3 MATLAB优化工具箱介绍MATLAB优化工具箱的功能演示如何使用优化工具箱进行无约束和约束优化问题解释MATLAB中的优化算法和参数设置第四章：MATLAB绘图和可视化4.1 MATLAB绘图基础介绍MATLAB中的绘图命令和函数演示如何绘制二维和三维图形解释MATLAB中的图形属性设置和自定义4.2 MATLAB数据可视化介绍MATLAB中的数据可视化工具演示如何绘制统计图表和散点图解释MATLAB中的数据过滤和转换4.3 MATLAB动画和交互式图形介绍MATLAB中的动画和交互式图形功能演示如何创建动画和交互式图形解释MATLAB中的图形交互和数据探索第五章：MATLAB应用案例5.1 MATLAB在信号处理中的应用介绍MATLAB在信号处理中的基本概念演示如何使用MATLAB进行信号处理操作解释MATLAB在信号处理中的优势和应用场景5.2 MATLAB在控制系统中的应用介绍MATLAB在控制系统中的基本概念演示如何使用MATLAB进行控制系统分析和设计解释MATLAB在控制系统中的优势和应用场景5.3 MATLAB在图像处理中的应用介绍MATLAB在图像处理中的基本概念演示如何使用MATLAB进行图像处理操作解释MATLAB在图像处理中的优势和应用场景《MATLAB教案》PPT课件第六章：MATLAB Simulink基础6.1 Simulink简介介绍Simulink作为MATLAB的一个集成组件解释Simulink的作用：模型化、仿真和分析动态系统强调Simulink在系统级设计和多领域仿真中的优势6.2 Simulink界面介绍Simulink库浏览器和模型窗口演示如何创建、编辑和运行Simulink模型解释Simulink中的块和连接的概念6.3 Simulink仿真介绍Simulink仿真的基本过程演示如何设置仿真参数和启动仿真解释Simulink仿真结果的查看和分析第七章：MATLAB Simulink高级应用7.1 Simulink设计模式介绍Simulink的设计模式，包括连续、离散、混合和事件驱动模式演示如何根据系统特性选择合适的设计模式解释不同设计模式对系统性能的影响7.2 Simulink子系统介绍Simulink子系统的概念和用途演示如何创建和管理Simulink子系统解释子系统在模块化和层次化设计中的作用7.3 Simulink Real-Time Workshop介绍Simulink Real-Time Workshop的功能演示如何使用Real-Time Workshop进行代码解释代码对于硬件在环仿真和嵌入式系统开发的重要性第八章：MATLAB Simulink库和工具箱8.1 Simulink库介绍Simulink库的结构和分类演示如何访问和使用Simulink库中的块解释Simulink库对于模型构建和功能复用的意义8.2 Simulink工具箱介绍Simulink工具箱的概念和功能演示如何安装和使用Simulink工具箱解释Simulink工具箱在特定领域仿真和分析中的作用8.3 自定义Simulink库介绍如何创建和维护自定义Simulink库演示如何将自定义块添加到库中解释自定义库对于个人和组织级模型共享的重要性第九章：MATLAB Simulink案例分析9.1 Simulink在控制系统中的应用介绍控制系统模型在Simulink中的构建演示如何使用Simulink进行控制系统设计和分析解释Simulink在控制系统教育和研究中的应用9.2 Simulink在信号处理中的应用介绍信号处理模型在Simulink中的构建演示如何使用Simulink进行信号处理仿真解释Simulink在信号处理领域中的优势和实际应用9.3 Simulink在图像处理中的应用介绍图像处理模型在Simulink中的构建演示如何使用Simulink进行图像处理仿真解释Simulink在图像处理领域中的优势和实际应用第十章：MATLAB Simulink项目实践10.1 Simulink项目实践流程介绍从需求分析到模型验证的Simulink项目实践流程演示如何使用Simulink进行项目规划和实施解释Simulink在项目管理和协作中的作用10.2 Simulink与MATLAB的交互介绍Simulink与MATLAB之间的数据交互方式演示如何在Simulink中使用MATLAB函数和脚本解释混合仿真模式对于复杂系统仿真的优势10.3 Simulink项目案例分析具体的Simulink项目案例演示如何解决实际工程问题解释Simulink在工程教育和项目开发中的应用价值《MATLAB教案》PPT课件第十一章：MATLAB App Designer入门11.1 App Designer简介介绍App Designer作为MATLAB中的应用程序开发环境解释App Designer的作用：快速创建跨平台的MATLAB应用程序强调App Designer在简化MATLAB代码部署和用户交互中的优势11.2 App Designer界面介绍App Designer的用户界面和工作流程演示如何创建新应用和编辑应用界面解释App Designer中的组件和布局的概念11.3 App Designer编程介绍App Designer中的MATLAB编程模式演示如何使用App Designer中的MATLAB代码块解释App Designer中事件处理和应用程序生命周期管理的重要性第十二章：MATLAB App Designer高级功能12.1 App Designer用户界面设计介绍App Designer中用户界面的定制方法演示如何使用样式、颜色和主题来美化应用界面解释用户界面设计对于提升用户体验的重要性12.2 App Designer数据模型介绍App Designer中的数据模型和模型视图概念演示如何创建、使用和绑定数据模型和视图解释数据模型在应用程序中的作用和重要性12.3 App Designer部署和分发介绍App Designer应用程序的部署和分发流程演示如何打包和发布应用程序解释如何为不同平台安装和运行App Designer应用程序第十三章：MATLAB App Designer案例研究13.1 图形用户界面(GUI)应用程序设计介绍使用App Designer设计的GUI应用程序案例演示如何创建交互式GUI应用程序来简化MATLAB脚本解释GUI应用程序在数据输入和结果显示中的作用13.2 数据分析和可视化应用程序设计介绍使用App Designer进行数据分析和可视化的案例演示如何创建应用程序来处理和显示大型数据集解释App Designer在数据分析和决策支持中的优势13.3 机器学习和深度学习应用程序设计介绍使用App Designer实现机器学习和深度学习模型的案例演示如何将MATLAB中的机器学习和深度学习算法集成到应用程序中解释App Designer在机器学习和深度学习应用部署中的作用第十四章：MATLAB App Designer实战项目14.1 App Designer项目规划和管理介绍App Designer项目的规划和管理方法演示如何组织和维护大型应用程序项目解释项目管理和版本控制对于团队协作的重要性14.2 App Designer与MATLAB的集成介绍App Designer与MATLAB之间的数据和功能集成演示如何在App Designer中调用MATLAB函数和脚本解释集成MATLAB强大计算和分析能力的重要性14.3 App Designer项目案例实现分析具体的App Designer项目案例实现过程演示如何解决实际工程项目中的问题解释App Designer在工程项目实践中的应用价值第十五章：MATLAB App Designer的未来趋势15.1 App Designer的新功能和技术介绍App Designer的最新功能和技术发展演示如何利用新功能和技术提升应用程序的性能和用户体验强调持续学习和适应新技术的重要性15.2 App Designer在跨平台开发中的应用介绍App Designer在跨平台应用程序开发中的优势演示如何创建适用于不同操作系统的应用程序解释跨平台开发对于扩大应用程序市场的重要性15.3 App Designer的未来趋势和展望讨论App Designer在未来的发展趋势和潜在应用领域激发学生对于应用程序开发和创新的兴趣强调持续探索和创造新应用的重要性重点和难点解析本文档为您提供了一份详尽的《MATLAB教案》PPT课件，内容涵盖了MATLAB 的基本概念、编程基础、数值计算、绘图和可视化、应用案例、Simulink的基础知识、高级应用、库和工具箱的使用、案例分析以及项目实践、App Designer 的基础知识、高级功能、案例研究、实战项目和未来趋势等方面的内容。

Matlab？的可视化界⾯设计Matlab 的可视化界⾯设计(上）⼀个可发布的应⽤程序通常都需要具备⼀个友好的图形界⾯(⽐如，我们开课时或给学⽣上课⽽使⽤课件时，我们⼀般就会⽤到可视化界⾯）。

这样⽤户不需要知道应⽤程序究竟是怎样执⾏各种命令的, ⽽只需要了解可见界⾯组件的使⽤⽅法⽤户也不需要知道命令是如何执⾏, 只要通过与界⾯交互就可以使指定⾏为得以正确执⾏。

MATLAB可视化界⾯的设计, ⼀般有两种⽅法, ⼀是直接通过编辑M脚本⽂件产⽣GUI（这个⽅法就是我们在前⾯学习过的如何编写、调⽤M⽂件）, ⼆是通过MATLAB图形⽤户界⾯开发环境GUIDE(Graphical User Interface Development Environment)来形成相应⽂件。

这⾥只讲述在GUIDE环境中利⽤控件实现可视化界⾯功能, 不探讨直接通过编辑脚本⽂件实现可视化界⾯的⽅法。

MATLAB软件GUIDE为⽤户提供了⼀个⽅便⾼效的集成环境, 所有GUI⽀持的⽤户控件都集成在这个环境中, 并提供界⾯外观、属性和⾏为响应⽅式的设置⽅法。

GUIDE将⽤户保存设计好的GUI界⾯保存在⼀个FIG资源⽂件中, 同时⾃动⽣成包含GUI初始化和组件界⾯布局控制代码的M ⽂件, 为实现回调函数提供了⼀个参考框架。

下⾯以⼀个具体实例来说明GUIDE的开发使⽤以下所讲解的关于各控件的使⽤, 我们以MATLAB7.0版本为调试环境, 如果版本的环境和版本略有不同,但基本思想和⽅法⼀致。

为了⽅便⼤家学习，此处提供⼆个版本（即⽂字和视频，⽂字的即为下⾯的叙述，视频请点击此处。

）实例要完成的功能如下：⾸先运⾏M⽂件后，出现⼀个主画⾯当分别点击按钮“螺旋线”、“内摆线”、“圆旋转成圆环”和“退出”命令按钮时，分别出现如下列图⽰的动态、静态的结果。

螺旋线图内摆线图圆动成环图退出信息图下⾯看具体的操作步骤：1）启动Matlab并进⼊GUIDE环境：在Command Window下输⼊“guide”,进⼊GUIDE环境。

姓名学号专业班级课程名称MATLAB程序设计A 实验名称图形用户界面设计实验日期同组人员指导教师得分【实验名称】图形用户界面设计【实验类型】设计性实验【实验目的与要求】目的：（1）利用MATLAB进行图形用户界面的综合性设计；（2）完成语言编程。

要求：（1）学习利用MATLAB进行图形用户界面的编辑与设计；（2）掌握图形界面的后台语言编程的基本方法。

【实验主要仪器设备及台套数】装有MATLAB（版本7.1）应用软件的计算机。

【实验学时】2学时1.绘制曲线xxy sin)5sin(2=，并建立一个与之相联系的快捷捷菜单，用以控制曲线的线性和曲线宽度。

2.利用GuI设计工具设计如图所示的用户界面。

该界面包括一个用于显示图形的坐标轴对象，显示的图形包括表面图、网络图和等高线图。

绘制图形所需要的数据通过一个弹出框来选取。

在弹出框中包括3 个选项，分别对应MATLAB的数据函数peaks、membrane和用户自定义的绘图数据sinc,用户可以通过选择相应的选项来载入相应的绘图数据。

在图形窗口默认的菜单条上添加一个菜单项select，select下又有两个字菜单项yellow和red，选中yellow项时窗口将变成黄色，选中red项时图形窗口将变成红色。

3.建立如图所示的图形演示窗口。

在编辑框输入a、b、c的值，当单机“绘图”按钮时，绘制cbxax++2的图形，观察参数a、b、c对图形的变化。

【实验步骤】1.题操作步骤（1）打开MATLAB软件。

（2）在command window 窗口中输入以下代码。

x=0:pi/100:2*pi;y=2*sin(5*x).*sin(x);hl=plot(x,y);hc=uicontextmenu; %建立快捷菜单hls=uimenu(hc,'Label','线型'); %建立菜单项hlw=uimenu(hc,'Label','线宽');uimenu(hls,'Label','虚线','Call','set(hl,''LineStyle'','':'');');uimenu(hls,'Label','实线','Call','set(hl,''LineStyle'',''-'');');uimenu(hlw,'Label','加宽','Call','set(hl,''LineWidth'',2);');uimenu(hlw,'Label','变细','Call','set(hl,''LineWidth'',0.5);');set(hl,'UIContextMenu',hc); %将该快捷菜单和曲线对象联系起来2.题操作步骤（1）打开GUI设计窗口，添加有关图形对象。

实验八：matlab的图形用户界面设计3
实验要求：
1.熟悉并掌握图形用户界面设计的基本方法和步骤。

2.掌握ActiveX控件在GUI中的应用。

3.掌握常用预定义对话框的用法。

实验内容：
1、使用ActiveX中的圆控件（Mwsamp Control），试编写一m
文件程序，改变这个圆的半径并显示新半径的值。

效果如图1
所示。

2、编写一段程序，实现如下功能：弹出一个文件选择对话框，等待用户选择jpg文件或bmp文件，
然后显示在figure窗口内。

3、编写一个函数文件mywaitbar，在窗口内任意指定位置创建一个进度条，并能设置进度条的进度标好进度。
