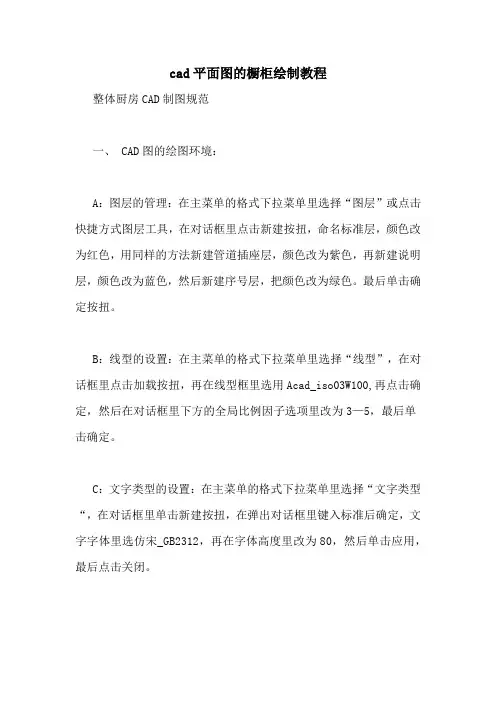

cad平面图的橱柜绘制教程整体厨房CAD制图规范一、 CAD图的绘图环境：A：图层的管理：在主菜单的格式下拉菜单里选择“图层”或点击快捷方式图层工具，在对话框里点击新建按扭，命名标准层，颜色改为红色，用同样的方法新建管道插座层，颜色改为紫色，再新建说明层，颜色改为蓝色，然后新建序号层，把颜色改为绿色。

最后单击确定按扭。

B：线型的设置：在主菜单的格式下拉菜单里选择“线型”，在对话框里点击加载按扭，再在线型框里选用Acad_iso03W100,再点击确定，然后在对话框里下方的全局比例因子选项里改为3—5，最后单击确定。

C：文字类型的设置：在主菜单的格式下拉菜单里选择“文字类型“，在对话框里单击新建按扭，在弹出对话框里键入标准后确定，文字字体里选仿宋_GB2312，再在字体高度里改为80，然后单击应用，最后点击关闭。

D：标注样式的设置：在主菜单的格式下拉菜单里选择“标注样式”，在对话框里单击新建按扭，在弹出对话框里键入标准后点击继续，在下面这个对话框里点击直线和箭头，有下面对话里的颜色和线型都选用随层，在基线间距栏改为3，在起点尺寸线栏改为20，在起点偏移量栏里改为220，在箭头栏下方选建筑标准，在下方的箭头大小栏改为30，在圆心标记大小栏里改为10，直线和箭头的设置就可以了。

再点击上方的文字按扭，在下面的文字样式选标准，在下面的文字颜色栏里选随层，然后在文字高度栏输入80，再在下面的从尺寸偏移量改为10，在右边的选项里选中ISO标准，这样文字就设置好了。

再点上方的调整按扭，在此对话框里下方的尺寸线上方，不加引线选中。

再点击上方的主菜单，在此对话框里的精度改为80，这样尺寸标注样式就设置好了，最后点击确定，回到总菜单里，再点击左边对话框里的标准，再点右上方的置为当前，最衙点击关闭。

按以上的设置后，标准的绘图环境就设置好了，下面就可以画图了。

三、立面图的绘制清楚的绘制出地柜的高度及台面的厚度，煤气管大概位置及墙垛子的尺寸，门板开启方向及拉手装配位置等。

橱柜的制作方法橱柜是厨房中不可或缺的家具之一，它能够让我们的厨房更加整洁美观，也能够让我们更加方便地存储和使用各种厨房用品。

如果您想自己动手制作一套橱柜，那么本文将为您提供一个全面详细的方法。

第一部分：准备工作1.确定橱柜的材料和尺寸在开始制作橱柜之前，首先要确定橱柜的材料和尺寸。

常见的橱柜材料有实木、人造板、MDF等，根据自己的需求和预算选择合适的材料。

同时，还要测量好自己厨房的空间大小以及需要存储的物品大小来确定橱柜的尺寸。

2.准备工具和材料制作橱柜需要使用到一些基本工具和材料，如锯、电钻、螺丝刀、木板、五金配件等。

在开始制作之前，要确保自己拥有足够的工具和材料，并且这些工具和材料都是符合标准且质量可靠的。

3.设计图纸在开始制作之前，最好先画出一份橱柜的设计图纸，包括橱柜的尺寸、结构、门板和抽屉的位置等。

这样可以更好地规划制作流程，避免出现错误。

第二部分：制作橱柜1.制作底部板和支撑架首先要制作橱柜的底部板和支撑架。

将木板按照设计图纸的尺寸锯成合适的大小，然后安装支撑架。

支撑架可以使用木条或者金属支架，要确保其坚固可靠。

2.安装侧板和顶板接下来要安装侧板和顶板。

将木板按照设计图纸的尺寸锯成合适的大小，并用螺丝固定在底部板和支撑架上。

注意要保持侧板和顶板之间的距离一致，以确保橱柜结构稳定。

3.制作门框门框是橱柜中比较重要的部分之一，它直接影响到整个橱柜的美观度和使用效果。

首先要根据门框尺寸锯好木条，并将其拼成门框形状。

然后使用螺丝将门框固定在橱柜的侧板上。

4.安装门板和抽屉门板和抽屉是橱柜中存储物品的部分，也是使用频率比较高的部分。

将门板和抽屉按照设计图纸的位置和尺寸制作好，并用五金配件安装在橱柜中。

5.安装五金配件橱柜中需要使用到各种五金配件，如拉手、合页、滑轨等。

在制作完门板和抽屉之后，要根据设计图纸的位置安装相应的五金配件，以方便使用。

第三部分：涂装和安装1.涂装在制作完成后，要对橱柜进行涂装处理。

这里给一个常用尺寸（毫米）：橱柜高度：一般750至850；长度：根据厨房情况；深度：一般400至600；柜子门高度：一般600至750；宽度：一般300到500；合叶长度：一般40到50；宽度：一般30到40；拉篮宽度：一般300到400，高度：一般500到600；水槽距离台边延尺寸：一般80到120；灶具距离台边尺寸：一般80到120；内部隔板在橱柜中高度：一般350到450；隔板的宽度：一般比橱柜窄40到50，长度：根据柜门长度；厚度：一般10到18；如果要装抽屉，要量抽屉的长度：一般等于单个或双个柜门宽度；深度：一般比橱柜窄40到50，高度：单个柜门3个抽屉，2小1大；双个柜门2个抽屉，一样高度；以及滑道的长度：都可以使用。

第2步：橱柜分解设计橱柜分解设计就是将设计好的橱柜，按照台面、横隔板，立板分别标出尺寸，计算数量。

确定灶具、水槽的挖孔尺寸。

准备材料：卷尺，电脑绘图软件，前期丈量尺寸、设计图。

购买灶具、水槽。

（或看介绍知道挖孔尺寸）所做工作：1、台面即橱柜的上表面，成品橱柜一般采用人造石，天然石材。

田园橱柜也可以采用人造石，天然石材，这样就不用做橱柜的上表面。

等搭建完成后，去橱柜店直接定做即可。

我采用的是瓷砖铺贴上表面。

瓷砖可以采用墙砖或地砖。

我使用的是墙砖。

优点有：墙砖做的橱柜台面，很有光泽，擦干净的时候亮亮的，质感很强。

也很好打扫，轻轻拆就很干净。

建议选择带花纹的，耐脏。

计算台面的长度、宽度，根据尺寸设计水泥的宽度、长度。

2、立板即橱柜的侧面，起到支撑柜体的左右。

立板的间距不能太大，否则台面容易塌陷。

一般间距400到900，当然越小越好。

确定了间距，可以计算立板数量，然后根据橱柜尺寸计算立板的宽度、高度。

3、横隔板，在橱柜内部起到划分空间的作用。

一般一层隔板就够了。

确定隔板安装高度，在立板上面标注出来。

4、根据灶具、水槽的挖孔尺寸，在台面的板上标注出来。

5、如果也做洗面池，确定洗面盆的挖孔尺寸，在洗面池台面的板上标注出来。

掌握三种⾃制橱柜⽅法，这辈⼦都不⽤买橱柜了掌握三种⾃制橱柜⽅法，这辈⼦都不⽤买橱柜了1、铺设防⽔梁，使⽤95红砖代替多孔砖，这样的好处是可以节省4cm⾼度空间2、根据图纸⽐例架设抛光砖3、在瓷砖柜体上放置台⾯，⽅法有很多种，第⼀种⽅法：架设防⽕板之后放置台⾯；第⼆种⽅法：⽔泥板浇筑后放置台⾯；第三种⽅法：放置最便宜的花岗岩⽯材之后架设台⾯；第四种⽅法：放置⽊⼯板后再放置台⾯；4、瓷砖柜体的包边⽅法，第⼀种⽅法：⽊边条封边（不建议）；第⼆种⽅法：304不锈钢封边；第三种⽅法，锡箔纸封边；第四种⽅法：集成吊顶⽤的主龙⾻瓷砖柜体的这条路并不好⾛，⾛之前请仔细考虑清楚，⾃⼰家的泥⼯师傅是否有这个耐⼼和⼿艺！瓷砖柜体如何安装柜门呢？第⼀种⽅法：如上图所⽰的柜体，可以直接在瓷砖上开孔，淘宝购买打孔器，6mm、8mm、10mm各⼀副，打孔的位置在两⽚瓷砖中间的⽊板条上。

第⼆种⽅法：在瓷砖柜体上⽤云⽯胶粘合⼀个⽊框架没，或者在瓷砖侧板上直接粘⼀条⽊档⼦，⽤于安装柜门，柜门就可以直接安装在⽊架上了！第三种⽅法：怎样制作瓷砖橱柜？瓷砖橱柜制作过程瓷砖橱柜耐⽤环保，最主要⼀点是造价低，所以，即使有各种整体橱柜横⾏于市场，仍然有很多业主装修时选择⽤瓷砖橱柜。

那么，怎样制作瓷砖橱柜呢？瓷砖橱柜优点外观和定制橱柜没有差别⼀样有隔板⼀样有封边⼀样有踢脚线边框没有⼀颗螺丝钢筋加固分散受⼒点可以放在台⾯上砍⾻头瓷砖橱柜环保、耐⽤、造价便宜瓷砖橱柜所需材料1、钢筋，⼀捆100元，泥⼯代购。

2、铝⽅管，3根200元，封阳台师傅代购。

3、云⽯胶，4⼩瓶32元，⽯材店买的。

4、封边线，2根30元，卖瓷砖辅料的店⼦买的。

5、800*800瓷砖，32块14元/块，包加⼯、送货⼀起600元。

在马王堆陶瓷城买的800的废砖14元/块，马王堆卖瓷砖的店都有卖，14元/块就是开价，颜⾊⼀致就没还价，据说这个砖2块就有100⽄。

6、⽊⽅，40⽶85元，在⾼桥建材买的抛光⽊⽅，⾃⼰拖回来的，要不运费不划算。

橱柜成品竣工验收单
订单编号：
尊敬的客户您好：
非常感谢您信任我们公司产品！产品已经安装完毕，请您将安装的结果和意见反馈给我们，并在下列各项中按其内容用“√”标注，选择您认可（或不认可）的对象
1、供货清单上所列货物是否安装齐全：A：是B：否
2、地、吊柜是否装平：A：是B：否
3、门缝隙是否调试均匀：A：是B：否
4、拉篮、抽屉是否调试满意：A：是B：否
5、五金配件是否安装调试A：是B：否
6、安装完毕后是否对操作现场进行卫生清理：A：是B：否
7、地板是否无划痕或无磕碰A：是B：否
注：以上问题请客户或负责人仔细核实，如不核实以安装当日起表示默认以上6项没有问题。

安装人员（签字）：客户（安装完毕签字）：
日期：年月日
安装组签字：客户签字：
年月日年月日。

橱柜销售清单经办人：单号：客户姓名：电话：客户地址：1、交货期限：墙地砖铺好，复核尺寸后并补足规定金额款项起天。

2、交货地点：。

（本市内为免费配送、安装）3、交货电话：联系人：。

二、橱柜事项1、橱柜常规尺寸：地柜总高度：800mm 860mm 吊柜标准高度：720mm橱柜总高度：2200mm-2300mm 台面后挡水高度离地：850mm 910mm吊柜底部离台面高度为620—780mm；地柜：mm；吊柜：mm。

（注：如有特殊要求按非标准记价，非标准项增加25%收费）2、工艺说明：系列名称：门板颜色：门板锣花：天花、灯线颜色：地脚颜色：拉手型号：门板（封）修边：玻璃类别：柜体颜色：白色：□其他：3、台面品牌：台面色号：边形：厚度：mm 三、计价123总计：（小写）￥大写：首付：（小写）￥大写：余款：（小写）￥大写：客户签名：公司盖章：圣萝莎整体橱柜展厅地址：日期：年月日橱柜定购、使用、保养、售后事项（先生、女士）您好！您选购本公司的产品，我们全体成员表示非常的荣幸和感谢。

为了顺利安装您的橱柜并使您安全方便使用，有以下事项希望您进一步了解。

请您在确认并同意的前提下签字。

一、双方的责任及工作范围：1.您有权利要求设计人员按照自己或家人的意愿，设计出自己所喜欢的橱柜颜色及款式。

2.定单签字确认后，若您要求解除定单合约，则您需支付相关的测尺及设计等费用。

超出三天，我们已下单生产及采购其他电器等物品，则不予退还首付款。

3.图纸确定以后，根据水电图在装修前期您要做好水、电、气的改动和烟管的预埋。

◆请您根据我公司设计人员提供的水、电布置图预埋水管或电路。

如您未按设计人员提供的水、电图纸修改原有水、电、气的位置而产生的安装不到位及日后使用不方便等责任由您自己负责；水电布置若非我公司提供施工（图纸）位置，而产生的安装不到位及日后使用不方便等责任由您自己负责。

◆图纸确定以后，三天内如需修改，为无偿服务；三天后若再改动图纸，须支付工作人员的劳务费及橱柜修改后再增加的橱柜款项。

整体橱柜设计规范一、测量问题；1、量长度时最好测量二次，从左到右和从右到左，以免第一次看错尺寸。

2、测量吊顶高度时，要量几个不同方向的准高点，同时看扣板下有没有横梁。

3、测量时要看腰线、机动插座底部到地砖高度，同时要看窗户高度（复测时更要留意）。

4、测量时要量煤气表和管道离墙距离及高度、烟道高度、进出水高度、排水主管离墙距离、插座高度（复测时）等等。

5、测量时要看地面上有没有台阶、墙上有没有凹凸横梁、靠窗户边做吊柜时要考虑纱窗的拉动，如对柜有关则要测量相关尺寸。

6、复测时要地砖铺好、墙砖贴好、如吊柜或高柜到顶时要吊好顶才能复测。

7、测量异形或多边形时最好要选好定点和量对角线，二边靠墙做柜（地、吊柜）时还要量里、外距离。

8、有差砖时要量好到墙边的距离及高度（包含底部和顶部到地的高度），正常冰箱位最好留700MM长，特殊的另加留长度。

9、有门套的地方要测量好及门套的厚度（含线条），或有拉门的地、吊柜要让开拉门而且要留10-20MM 的缝隙。

10、如测量单位的厨房时，要注意问清楚墙是否石胶板墙，以免吊柜无法安装。

二、设计图问题；1、圆形和异形的柜最好不要设计，尽量避免。

2、切角柜或浅柜的侧板净尺寸不得小于60MM，以免影响铰链底座的安装。

3、地柜总高应尽量避免高过腰线和窗台。

4、欧式油烟机上最好不设计吊柜和搁板，中式油烟机上的吊柜最好设计上翻门，避免对开门，门板高度要下延50MM以上，底板改为前后档条。

5、吊柜至天花的封板最好还不超过350mm以上。

6、注意炉头是台上或嵌入式的。

是单、双、三炉头7、热水器最好不设计吊柜，预留空位，如要做底、顶板开孔或底、顶板改为前后档条。

8、洗衣机和洗碗机的进出水和电源插座，最好设计在旁边的地柜里。

9、消毒柜和烤箱的电源插座，设计在后面，但烤箱的电源插座高度要超过600MM，或烤箱的设在旁边的柜里，烤箱柜深度不得小于580MM。

10、内置式冰箱和内置式微波炉的电源插座，设计在后面，要注意柜的深度（保证在580MM深），柜底、顶板要开孔，保持对流通风散热。

图：水泥橱柜的制作方法详解砖砌橱柜一般以烧制红砖砌成支墩，上铺水泥预制板、大理石等台面，或直接用水泥钢筋浇注，因此要比一般的木制框架、人造石台面的整体橱柜成本低、结实耐用，也不会有受潮变形之虞。

有人认为砖砌橱柜占地方。

的确，用砖或水泥来浇铸，肯定比一般的木制柜体来得厚实，但如果仔细算下来，作为支墩它又能多占多少空间？也有人认为台面贴瓷砖不好清洁。

的确，水泥或者勾缝剂时间长了会变色、积累污垢，但台面上方人们通常不也是贴瓷砖？不过需要注意的是，并不是所有的砖砌橱柜成本都低，如果外立面贴特制的美丽瓷砖、花砖（硬度较高，适合厨房作业的。

因此在国外，瓷砖台面也可能是最昂贵的台面），则价格不菲。

如果为了储物方便，再打上柜体、柜门和抽屉，则与一般木制整体橱柜无异。

这时候玩的就不是省钱，而是时尚。

做结构的同时，就应为柜体和台面留出相应尺度的空间，以便能够把柜体放进去。

水盆、灶具、厨房内的家电亦可做成嵌入式的。

如果是专为抽屉柜预留的空间，结构中应该配上导轨，即在砖墙上打眼控制抽屉跑道，然后再把整个抽屉做进去。

考虑到瓷砖直接往木架上粘，可能粘的不牢靠，所以经常是用水泥砂浆直接砌成一个框架，再往上面贴瓷砖。

如果做的是橱柜，可以先在表面涂抹水泥砂浆，增强瓷砖的吸附力，然后再往上面粘瓷砖，当然整个过程中要注意的就是，一定要把瓷砖粘牢。

在工艺处理上，也应由厨柜设计师针对工人现场施工进度层层把关。

勾缝一般会留三到五个；砖与砖之间的缝隙用粗砂来勾，才可以显出自然的感觉，风格才好统一等等。

在这种厨柜中，手绘的花砖往往起着画龙点睛的作用，如果觉得通体一色的仿古砖显得单调，可以用手绘花砖、或跳色的瓷砖在其他部位做出一些跳的图案，来点拨激活整个空间。

人家的田园橱柜第1步：橱柜设计（非常重要）准备材料：卷尺，电脑绘图软件。

所做工作：田园橱柜的设计前期工作与普通橱柜一样。

1、首先要丈量厨房尺寸，检查水、电、气铺设情况。

2、然后去成品橱柜店量你喜欢的样品尺寸。

怡海弘业橱柜设计制图规范一、目的：为实现厨柜设计的标准化，提高各部门工作效率，减少各环节可能发生的错误，特制定本规范。

二、内容：1.图纸标准文件：①厨柜标准明细单②平面布局图③立面图④台面图2.制图的一般性规定：厨柜明细单和图纸项目填写完整，数据准确全面，图纸字迹清晰，标注整齐准确，清单价格核算准确。

三. 制图规范：3.1图纸规格为A4标准，即297mm X 210mm。

平面布局图、立面图、台面图必须采用规定的标准图纸格式，项目填写要完整，例如：图纸名称、客户姓名、联系电话、安装地址等资料。

3.2视图图纸规定3.2.1平面布局图：准确体现吊地柜比例及管道、烟道等现场情况与柜体之间的关系，标注详细尺寸和柜体名称。

吊柜，地柜分别画图，平面图一定要画出墙体。

如厨柜布局较复杂时（L型、U型、岛式、平行）应在平面布局图上设置方向标识，配合立面图的绘制。

3.2.2台面图：台面形状和标注准确完整，台面图明细栏填写完整，标注水盆和灶的开孔中心位置和开孔尺寸。

3.2.3立面图：准确绘制柜体与电器、配件及现场墙体、管道、烟道的关系。

准确标注出柜体尺寸、品名和序号。

在厨柜有多个立面方向时，必须在图纸名称一栏填写清楚。

如在同一图纸上安排两个立面的视图，必须在其下方标注为XXX向视图。

3.2.4测量水电图：要求设计师在测量现场采集所有设计数据并出图，包括：煤气表和管道、水表和管道，包管尺寸，预留插座位置、墙、门、窗等尺寸位置。

此图与客户沟通后最后确认，作为今后设计橱柜的依据。

3.2.5特殊结构分解图：是指在平立面图上无法表示清楚的柜体或装配结构，如图面尺寸允许，可绘制在平立面图上，如不允许，则需单独绘制，必要是加文字说明。

3.3厨柜设计规定3.3.1厨柜的层板在厨柜立面图用虚线表示，厨柜的背板在橱柜平面图上用虚线表示，可见顶板用连接对角线的方法表示。

3.3.2厨柜门板含铰链时要标示门板的开启方向，在图纸上用虚线表示。

3.3.3厨柜图纸上拉篮、水盆、电器的表示方法要从公司的标准图库中选择相应图形，并在厨柜清单中予以说明。

异常报告设计异常烤漆门板做侧封板时未做免拉，导致请购错误，影响整个橱柜的尺寸协调度。

解决方案安装师傅将侧封板直接连接在柜体山板一侧，并将此侧封板的一面安装在不经常有人走动的一面，尽量保持整体的统一性。

总结下料单时，要仔细对照CAD下单的立面图及平面图，避免低级错误的产生。

异常报告设计异常做方案时未考虑窗台的高度，造成台面加上后挡水的高度会高于台面高度。

解决方案现场打磨台面后挡水，使后挡水与台面的高度一样。

总结充分考虑与厨房有关的每一个物件的尺寸。

异常报告设计异常CAD立面图下单时，缝隙标注不明，造成拆单人员无法判别是缝隙还是未标尺寸的装饰条。

解决方案若拆单人员及时发现，根据实际情况做相应处理；若拆单人员当做装饰条，则造成产品成本提高。

总结CAD下单时各项数据要标注明确，保证到拆单员拆单的时候没有疑问。

异常报告设计异常做非标（700或800柜体）的水槽开孔中心距时，没有考虑水槽外边缘的尺寸、台面后挡水的尺寸、及山板所占用的的2公分的尺寸对水槽安装的影响。

解决方案现场切割柜体山板或增加后挡水与墙体的距离（中间用瓷白玻璃胶填充）继而保证水槽的正常安装。

总结做方案时，思维不能过于机械，充分考虑实际情况对于橱柜安装的影响。

异常报告设计异常气表柜未减背板，且位置标注错误。

解决方案安装师傅现场割背板。

因位置标注错误，只能将卸下气表柜的侧封板，按在其他正常柜的两侧。

总结CAD下单前要仔细对照效果图，避免低级错误的发生。

异常报告设计气表设计在了双开气表柜中，造成实用空间的大大降低。

异常解追加隔板，但实用性及美观度不大。

决方案做方案时首先要考虑的是橱柜的实用性。

总结异常报告设计异常做方案时，未考虑厨房门的门套问题，造成橱柜无法正常安装。

解决方案现场切割装饰条，减少装饰条的宽度。

打磨台面。

总结复测时注意咨询业主想要安装门套的类型，是单包还是双包。

异常报告设计异常气管线的位置测量错误，没有预留充足的误差尺寸，造成柜体无法安装。
