橱柜的设计图解

橱柜的设计橱柜的设计在橱柜的选购中也占有很重要的一部分，什么样的设计决定什么样的风格哦。

而橱柜的设计我们始终是要坚持五大原则：合理性、实用性、舒适性、经济性、美观性。

常见类型：1、一字型2、L型设计3、U型4、岛型4种设计风格不知道同学们家里都是哪种风格呢？橱柜的设计风格虽是决定整体的框架，但是在设计橱柜时，作为消费者的我们，必须要知道厨柜设计的细节关系，因为关系到使用中的方便性。

橱柜设计细节：1、：冰箱、洗涤池及灶台遵循“准备、清洗和烹调”的顺序安放2、：考虑厨柜高度是否适合使用者身高，建议一些高度的控制。

A、台面高度80～85厘米；B、台面与吊柜底的距离70厘米；C、炉灶台面高度不宜超过75厘米；D、吊柜深度30～40厘米；3、吊柜与地面最佳高度为224-240厘米用折叠式气压门、大抽屉底柜使用更方便4、留有通行空间90厘米，再小就会拥挤5、水槽和灶具间隔80~100mm （看情况）橱柜的安装橱柜的安装有着一定的流程，在我们定了整体的橱柜的时候，一定要不要忘记这些步骤哦！1、签约：签订订单后要求测量设计师上门测量2、设计厨房客户、测量设计师、家装公司3方一起规划厨房布局，确定水路、电路、电器位置，并给出设计图，要确保各操作区有足够空间，柜体高度符合使用需求3、计方案确定后签订合同，合同内容要看仔细4、送货安装送货和安装一般是免费的，厂家送货前应提前预约，送到后要验收签字5、验收检查以上这些就是一个整体橱柜的测量、设计与安装哦。

如果正在为橱柜烦恼的同学，看看这些流程哦。

希望对你们有所帮助。

如果哪里的注意点没有提到，欢迎PM我，来指正哦！。

n 2、合理利用空间、减少往复，专家建议，首先要合理设置五大功能区域 的距离；其次要合理定位五大功能区域间的主要功能用处，特别是个性 化的功能；第三要根据功能定位，合理匹配厨房功能件，包括功能电器 、功能配件和厨房用品等；
n 3、以““黄金空间”为设计理念，注重产品的功能细节，更多地考虑存 储空间的合理利用，考虑最优化发挥各功能件之间的协作效率，一套高 效的现代化的整体厨房少不了人性化的功能配件，只有充分的运用好厨 房配件，才能真正的做到“ 井然有序、轻松快捷”。
双一字型
优点：
面积不应小于8平米 ，相对一 字型厨柜来说应该好用的多 。
缺点：
灶台与水盆分居左右，两边 各有操作台面，增加操作负 担。
设计要点：
两排厨柜之间的活动空间 ， 一般宽度不应小于90公分 否 则转身过人等都会略显拥挤 。可适当增加烤箱，消毒柜 ，微波炉， 冰箱嵌入式电器 。
L型
优点：
4至6平米的厨房，容易实现厨房 合理的操作流程
500斤，三口之家整体厨房所有物品重量总合。 2190小时，主妇每年在厨房中的时间（每天6小时）！ 87600米，主妇每年在厨房行走的路程（每天240米）！ 131400次，主妇每年在厨房中的动作（每天360次） ！
人性化原则
1、科学合理的厨房布局、设计； 2、减少多余劳作，提高厨房舒适度； 3、拥有合理的厨房配置；
橱柜设计培训
It is applicable to work report, lecture and teaching
前言
• 依据国人“民以食为天”理念，厨房在现代家具生活中占 据着越来越重要的角色，是户型设计过程中的重点之一， 其设计标准成为户型等级划分的重要衡量因素。
• 理想的厨房必需兼顾哪些要素？

二、电位的制定原则
一般厨房常用电器插座有抽油烟机来自消毒 碗柜、微波炉、电饭煲、冰箱等。带电源 的插座,这些厨房家电的电源插座的合理定 位会直接影响到厨柜的设计和电器的使 用。 一般厨房要布置电位的电器有抽油烟 机、电饭煲、微波炉、消毒碗柜、冰箱 等。
1、抽油烟机的电位：抽油烟机分为中式和欧式 两种：
柜体；门板主要有：木类门、玻璃门等； 2、台面，包括：人造石台面、防火板台面、不锈钢台面等。 3、装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。 4、地脚板，包括：黑或白色塑料、铝合金、贴木皮；地脚，主要 有：黑或白色塑料、黑或银色金属等。 5、五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、 装饰配件等。 6、功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不 锈钢星盆）、米箱、垃圾箱等。 7、电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜 等。 8、灯具，包括：层板灯、顶板灯、各种内置、外置式橱柜专用灯。 地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚 板；吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；装饰 件：层架板（搁板）、顶线、顶板、顶封板、灯线；人造石台面： 挡水边、****** 面板、台面前端造型；
2、 铅笔或圆珠笔：铅笔或者圆珠笔主要用来记录 数据、勾画草图和标记水电位。3、小刀和纸皮： 小刀主要用来切割纸皮等东西，当然也可以在墙壁 上做个记号。
4、三角板：三角板主要用来测量角度和设计草图。 5、记录本：记录本是用来记录厨房测量情况的，
我们记录的数据是设计下单生产的依据，所以一定 要记录完整、清晰。 6、计算器：计算器的功能就不用说啦，就是用来 计算数据。另外，我们在设计测量中，经常会遇到 一些特殊部件，不能用卷尺直接测量，那么，我们 就要用纸板制作模型，也叫“即放样”。比如说，我 们测量弧型墙面的时候就要放样……

3柜子做矮加封板
3分尺下单的基本要点 3非标尺寸现场处理图解 “一”字型锐角墙（无障碍物）
吊柜平面图
地柜平面图
3分尺下单的基本要点 3非标尺寸现场处理图解 “一”字型钝角墙（无障碍物）
吊柜平面图
地柜平面图
1处理方法和锐角的情 况类似。
2如果钝角比较大，做 了标准柜后还有很大的 空间，甚至有可以装一 个小柜的位置则可以设
10、 如测量单位的厨房时，要注意问清楚墙是否石胶板墙，以免吊柜无法安装。
3分尺下单的基本要点
二、设计图问题； 1、 圆形和异形的柜最好不要设计，尽量避免。 2、 切角柜或浅柜的侧板净尺寸不得小于60MM，以免影响铰链底座的安装。 3、 欧式油烟机上最好不设计吊柜和搁板，中式油烟机上的吊柜最好设计上翻 门，避免对开门，门板高度要下延50MM以上，底板改为前后档条。 4、 热水器最好不设计吊柜，预留空位，如要做底、顶板开孔或底、顶板改为 前后档条。 5、 洗衣机和洗碗机的进出水和电源插座，最好设计在旁边的地柜里。 6、 消毒柜和烤箱的电源插座，设计在后面，但烤箱的电源插座高度要超过 600MM，或烤箱的设在旁边的柜里，烤箱柜深度不得小于580MM。 7、 内置式冰箱和内置式微波炉的电源插座，设计在后面，要注意柜的深度（ 保证在580MM深），柜底、顶板要开孔，保持对流通风散热。 8、 靠墙边或门套的柜侧要设计假门条，以免影响抽屉和上翻门。 9、 卫生间挂在墙上的地柜，设计图要注明背板加固强度。 10、 吊柜灯源线高约在1700MM，设开关在台面上，欧式油烟机的插座至少在
现场测量的基本要点
二测量步骤
（ 3）立体测量方法
A 沿墙面在距离地面 100 ～ 150mm 高度处（该面墙有地柜时） B 沿墙面在距离地面 800 ～ 900mm 高度处（该面墙有地柜时） C 沿墙面在距离地面 1550 ～ 2200mm 高度时（该面墙有吊柜高柜时） D 离开墙面 500 ～ 600mm （指木类柜），并在距离地面 0 ～ 150mm 高 度处（该面墙有地柜时）；

简单实用的I型橱柜设计
简单实用的I型橱柜设计
厨房的布局形式
（5）半岛式厨房
半岛式厨房与U
形厨房相类似，但有
一条腿不贴墙，烹调
中心常常布置在半岛
上，而且一般是用半
岛把厨房与餐室或家
庭活动室相联接。

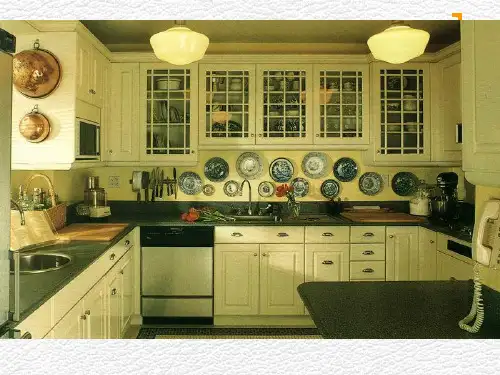

开放式厨房U型橱柜设计
开放式厨房U型橱柜设计
厨房的布局形式
（6）岛式厨房
岛式厨房是
将厨台独立为岛
狭长型橱柜设计
狭长型橱柜设计
厨房的布局形式
（4）一字型厨房
一字型厨房是指把所有的工作区都安排在一面墙上，通常在 空间不大、走廊狭窄情况下采用。所有工作都在一条直线上 完成，节省空间。但注意避免把“战线”搞得太长，否则易 降低效率。在不妨碍通道的情况下，可安排一块能伸缩调整 或可折叠的面板，以备不时之需。
厨房设计的要点
（3）操作流程
厨房布局设计应按“贮 藏～洗涤～配菜～烹饪” 的操作流程，否则势必增 加操作距离，降低操作效 率。
厨房设计的要点
（4）采光通风
阳光的射入，使厨房舒爽又 节约能源，更是令人心情开 朗。但要避免阳光的直射， 防止室内贮藏的粮食、干货、 调味品因受光热而变质。另 外，必须通风。但在灶台上 方切不可有窗，否则燃气灶 具的火焰受风影响不能稳定， 甚至会被大风吹灭酿成大祸。
厨房设计
今天，世界生活方式的不断融合，给厨房的布局和内 容也带来了更大的选择余地，也对设计造型、功能组织 提出更高的要求。理想的厨房必需同时兼顾如下要素： 流程便捷、功能合理、空间紧凑、尺度科学、添加设备、 简化操作、隐形收藏、取用方便、排除废气、注重卫生。
（一）概述 辅助用房，做饭烧水；考虑设备及必要的活动空间。 作业流程：

整体橱柜的概念整体厨柜是指脱离开房子来讲的厨柜系统 包括厨柜家具及与之相配套的灶具、家电、洗涤槽等。

厨柜家具的组成 门板、箱体、台面、基本五金配置、功能性配件、装饰性配件、电器。

橱柜的三大功能 1.储藏功能: 储藏功能是指橱柜对储存各种预备原料、烹饪器具与碗碟、食物垃圾等功能. 2.洗涤功能: 主要指水槽部分,负责提供清洗原料、餐具的用水. 3.烹调功能: 以灶台为中心,配有各种厨具、灶具和调味品,烹调延伸区里还有微波炉和烤箱等.2.3、厨柜设计的原则2.3.1实用性的原则设计厨柜家具以实用性、合理性为大前提。

实用性的实现要保证足够的操作空间 在厨房内 要有洗涤和配切食品、搁置餐具、熟食的周转场所 要有存放烹饪器具和佐料的地方 以保证基本的操作空间。

同时也应有丰富的储存空间 一般居室厨房都采用组合式厨柜 合理运用一切可储存物品的空间。

最重要的是应有充分的活动空间 合理的空间布局 沿用设计“三角”关系 安置最适宜的距离以节省时间人力。

1 满足厨房各种使用功能 厨柜必须具备存储、洗理、备餐、烹调等基本功能。

存储区 主要贮备食品和餐具 冰箱是主要设备 其次是存放各类餐具的柜体 如拉篮柜等。

洗涤区 主要功能是洗菜、洗碗、清除残渣等 配备洗涤池、垃圾筒、洗碗机等。

2 空间利用合理、充分 需充分利用人体工程学 以人为本 满足各项功能 达到使用方便、舒适、减轻劳动强度的目的。

合理利用地柜与吊柜间的剩余空间 放置消毒柜、微波炉 或安装搁板、挂钩 收纳盘、杯、调料瓶、铲子、勺子等 避免占据厨柜台面 存储、备餐、烹饪三区符合“金三角”原则 按取材、洗净、备膳、调理、烹煮、盛装、上桌顺序 沿着三项主要设备即炉灶、冰箱和洗涤池组成一个三角形 将米箱、垃圾筒、厨具等功能配件围绕三个基点进行合理配 使各种器物存取、使用方便。

3 人体工程学及厨房工作流程规定 电器、吊柜、底柜等距离、尺寸安排合理 ①标准工作台高度为800-850mm 工作台进深为500-600mm ②吊柜进深为330-350mm 吊柜起吊高度在1500-1600mm之间 吊柜高度在600-800mm之间比较适合 上下柜间距最低为450mm 上下柜之间空间可装一排架子 深度不宜超过200mm ③灶台至排烟机的间距为660-750mm 厨柜整体高度不宜超过2300mm 否则不仅产生压抑感 而且上部成为贮物死区。

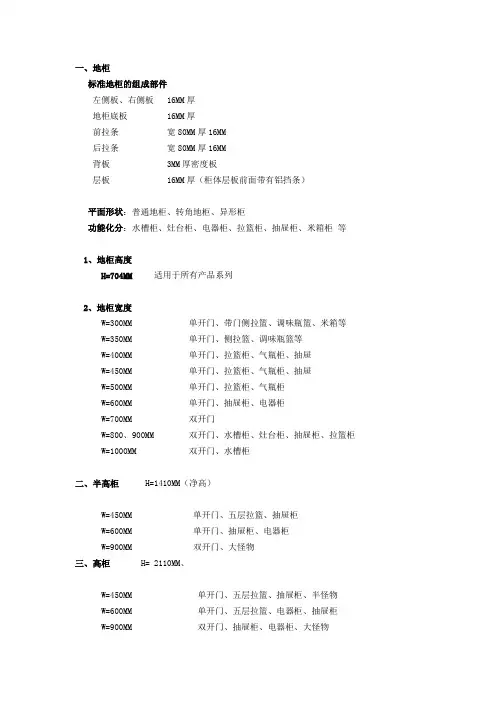

一、地柜标准地柜的组成部件左侧板、右侧板 16MM厚地柜底板 16MM厚前拉条宽80MM厚16MM后拉条宽80MM厚16MM背板 3MM厚密度板层板 16MM厚（柜体层板前面带有铝挡条）平面形状：普通地柜、转角地柜、异形柜功能化分：水槽柜、灶台柜、电器柜、拉篮柜、抽屉柜、米箱柜等1、地柜高度H=704MM适用于所有产品系列2、地柜宽度W=300MM 单开门、带门侧拉篮、调味瓶篮、米箱等W=350MM 单开门、侧拉篮、调味瓶篮等W=400MM 单开门、拉篮柜、气瓶柜、抽屉W=450MM 单开门、拉篮柜、气瓶柜、抽屉W=500MM 单开门、拉篮柜、气瓶柜W=600MM 单开门、抽屉柜、电器柜W=700MM 双开门W=800、900MM 双开门、水槽柜、灶台柜、抽屉柜、拉篮柜W=1000MM 双开门、水槽柜二、半高柜H=1410MM（净高）W=450MM 单开门、五层拉篮、抽屉柜W=600MM 单开门、抽屉柜、电器柜W=900MM 双开门、大怪物三、高柜H= 2110MM、W=450MM 单开门、五层拉篮、抽屉柜、半怪物W=600MM 单开门、五层拉篮、电器柜、抽屉柜W=900MM 双开门、抽屉柜、电器柜、大怪物四、吊柜组成部份左侧板、右侧板均为16MM吊柜顶板 16MM厚吊柜底板 16MM厚背板 3MM厚密度板层板 16MM厚1、柜体高度H=704 用于我公司所有产品系列。

H=800MM 用于我公司实木系列（除经典罗马系列外）H=350MM 用于上翻柜设计H=400MM 用于上翻柜设计2、柜体深度D=320MM 不含门板深度3、柜体宽度W=300、350、400、450、500、600MM 单开门W=700、800、900MM 双开门W=600、800、1000 上翻门五、转角柜只适用于转角位置放置.解决方案有两种: 插入式转角柜、五角形转角柜1、插入式转角地柜H=704mm（适用于所有产品）。

D=570mm（不含门板）。

橱柜·设计篇这是我第一篇系统性写的文章，初期先写了写了橱柜部分的设计篇、收纳篇和选购篇三篇，中期计划一步步把各种定制家具类逐步完善，后期主要针对家中各个部分的空间设计详细尺寸。

家最重要的不是四周的墙，而是存在于其中的各种家具与空间的尺寸。

只有适合的尺寸才能让我们的生活更加的舒心。

所以我的文章重点就是各个部分的尺寸、动线与模块化设计，做到拿去就可以直接使用。

设计篇的重点主要在中岛模块的设计、灯光设计以及其他细节，别的部分内容属于基础知识，对橱柜知识有一定了解的人可以略过。

01橱柜介绍及尺寸1、地柜与台面【功能介绍】这里一般分为三个功能区域灶台区、备菜区以及台盆区，也是所有厨房都必备的区域。

（1）灶台区：就是平时用来炒菜的区域，一般这个区域由灶台加烟机或者集成灶构成。

集成灶的优势除了抽油烟效果好以外就是可以节省一段地柜和台面的钱，缺点主要是减少了大约半个地柜的收纳空间。

（2）备菜区：平时用来切菜和整理食材的区域，是大家比较容易忽略的一个区域。

但恰恰又是一个比较重要的区域，如果备菜区太小就会导致做菜时厨房的混乱。

一般备菜区太小有两个解决方式，一是通过案板把部分台盆区临时变化为备菜区，二是通过中岛增加备菜区。

（3）台盆区：这里主要是洗菜和刷碗的部分，个人建议尽量大单盆，不论是刷锅还是洗东西大就是爽啊。

安装台盆有三种方式：台上盆、台下盆、台中盆（特殊的一体台盆也属于台中盆）。

区别就是盆的边沿和台面的位置关系，台上盆就是边沿在台面上，台下盆就是边沿在台面下，台中盆就是边沿和台面齐平。

个人推荐台下盆，因为台上盆打理不方便，台中盆安装技术要求太高。

【尺寸设计】一、台面深度：一般有350mm、550mm和600mm三种尺寸，350mm 多用于餐边柜和次台面，550mm用于厨房比较狭小的时候，最常用的就是600mm台面操作更加的舒适。

高度：正常高度一般为，身高/2+50mm。

一般灶台区略低于其他区域80mm，高低切换一般位于转角处，台盆区和备菜区不建议再进行区分否则台面太不连贯。

个性化定制
提供个性化定制服务，满 足不同家庭的独特需求。
02 标准化设计规范
尺寸规范
A
柜体高度
根据人体工程学原理，柜体高度应设定在1.51.7米之间，以确保使用舒适度。
柜体宽度
柜体宽度根据厨房空间大小和布局而定， 一般标准宽度为1.2米、1.5米和1.8米。
B
C
抽屉高度
抽屉高度应适中，便于收纳物品，同时方便 取用。常见的抽屉高度有10cm、15cm、 20cm、25cm等。
工艺规范
连接方式
柜体连接应采用三合一连接或二 合一连接方式，确保稳固性和承
重能力。
台面加工
台面加工应采用无缝拼接或压缝技 术，保证台面平整度和美观度。
五金件安装
五金件安装应牢固、稳定，开合顺 畅，无噪音。
外观规范
色彩搭配
橱柜色彩搭配应与家居风格相协 调，同时考虑耐脏、易清洁等因 素。
线条设计
线条设计应简洁、流畅，符合现 代审美观念，提升橱柜整体美感 。
03 标准化设计案例
现代简约风格
总结词
简约而不简单，时尚与实用并存
详细描述
以简洁的线条、大气的色彩和实用的功能 为主，强调空间的通透感和开放性，适合 现代都市生活的快节奏。
特点
设计元素
整体设计简洁明快，收纳空间充足，操作 台面宽敞，便于清洁和维护。
采用玻璃、金属和石材等现代材料，强调 线条的流畅和简约美。
产品特点
01
多样化风格
欧派橱柜提供多种风格选择，满足不同消费者的个性化 需求。
02
高品质材料
选用优质的材料，确保橱柜的耐用性和稳定性。
03
人性化设计
注重细节处理，提供便捷、舒适的使用体验。

餐厨是烟火气非常重的地方，一定要干净整洁、便于打理，这样可以尽量降低大厨烹饪的劳累程度。

橱柜是厨房不可缺少的物件！接下来，力天装饰带来了几张厨房家装效果图，结合这些图，针对如何挑选橱柜、做橱柜的收纳、整理等问题，为大家做出详细介绍！家里橱柜是怎样的？是否打开就是一大片空间？这样非常不利于收纳，会造成空间浪费！比如下面这张厨房家装效果图的收纳就非常值得大家学习！力天装饰设计师作品一、用这些方法做橱柜收纳，空间翻倍不是梦1、做好分类收纳，橱柜可以分层，抽屉可以分割比如利用一些分层隔板，将橱柜分成几层，第一层可以放餐具、饭勺、锅铲、搅拌器等小物件。

中间层就放常用的物品，比如常使用的碗盘碟等，最后一层就可以放您不常用的物品。

抽屉也一样，力天装饰指出：也可以利用小工具分成多个空间，收纳刀叉、勺、筷子等都可以。

2、用分层架将吊柜分成多个空间分类收纳，不仅可以让空间看起来整洁干净，也便于您查找取用如吊柜里面空间，可以用收纳篮将其利用上，里面摆放的自然是不常用的物品。

如果觉得东西花花绿绿太乱，收纳篮、收纳盒，可以选择比如白色的浅色调，分类存放。

力天装饰设计师作品3、利用底柜放置长方形的物品既然吊柜和抽屉都利用分层小工具做了分类储物，底柜也可以，力天装饰提醒大家：如果大家有红酒等瓶身比较长或者需要竖立收纳的物品，可以放在底柜里，另外如果底柜的上层空间有剩余，也可以装分层隔板做收纳。

4、餐厅中的餐边柜不可少力天装饰提醒各位：餐厅装修设计中，餐边柜必不可少，餐边柜承载的不仅是收纳储物，更是家中收藏品的展示，如有酒、茶叶等收藏，更可以在此展示！二、选橱柜，卡在颜值上？有选择恐惧症，您可以看看这几点1、颜色：首先确定主色调，白色、灰色、木色很常用，彩色橱柜用到较少！白色是百搭色，结合不同的装修风格也要选择不同颜色的橱柜。

2、质感纹理和造型：亮光柜门易清洁、哑光门板不会出现光污染问题，回字形门板很常见。

力天装饰设计师作品3、台面：黑色台面不显脏，但白色容易搭配，此外还有人造石、大理石、花岗石、不锈钢、木质台面等，大家可以结合自己的需求去选择。

25 款完美厨房设计案例小空间厨房在国内见的较多，不管是小户型还是中户型，国内厨房空间都不会太大，满足基本的烹饪需求即可。

也因此，适用于小户型的整体橱柜格外受欢迎。

在一个城市，能有一番天地，容得下一个小空间让你能做出各种关于生活的美妙味道，是一件极幸福极幸福的事。

渴望倾诉却极少人愿意用心倾听的你，不妨换个方式，细密地将自己的心事、感情、期许都做出来，吃下去，不需要赘述，不担心别人的敷衍，也不失为一种释放。

象牙白的烤漆整体橱柜门板搭配木质台面，温润清新的视觉感得以呈现。

这款橱柜因为定制完全吻合了室内线条，完美利用空间，而且这样的转角设置一点都不会觉得拥挤。

宽大的玻璃窗完好地保证了室内的光线，橱柜在光线的照射愈加明亮而不觉压抑。

U 型橱柜大多出现在大空间的厨房空间，往往营造出大气的空间感。

原来，小厨房也可以选择U 型橱柜，只要够利落够紧凑，空间自然宽敞。

厨房整体选择了白色，白色瓷砖加上白色的整体橱柜，统一的色调让空间显得开阔。

同时橱柜强大的收容空间也是保证小空间厨房看起来干净整洁的必要元素，一切都是那么井然有序。

还是U 型橱柜，不过为了配合整体装修风格，乡村风的明黄橱柜看起来暖意十足，打理方面也比白色橱柜要简单的多。

橱柜风格自然古朴，明黄色外观跟地面复古砖完好呼应。

整个厨房空间不大，却不拥挤，错落有致的橱柜设置是重点橱柜很简单，没有吧台没有内嵌式家电，但刚好打动人心。

原木的门板，木纹清晰，L 型也是常见的橱柜类型，可以最大程度的利用空间还能让空间不显拥挤。

橱柜四面都是收容空间，上柜的收纳空间更是不容小觑，收纳对厨房很重要，尤其是小户型厨房。

拉环设置简单好用，方便随时取用深原木色调的橱柜不管是年轻人还是老一辈都比较喜欢，符合大众审美需求。

L 型的橱柜设计能很好地利用室内空间，即便厨房空间不大，也能完成一个舒适整洁的小厨房。

拉手设计很合理，抽取方便，上柜空间充足，整套橱柜雅致明艳，搭配复古地砖恰到好处。

整体橱柜结构图整体橱柜结构图：1-吊柜2-低柜3-高柜4-台面5-转角柜6-开放柜7-柜体8-顶板9-底板10-侧板11-背板12-搁板13-档板14-门板15-侧封板16-抽屉17-调整板18-踢脚板19-上线板20-下线板21-封顶板22-吊码23-柜体连接件24-组装连接件25-搁板销26-铰链27-滑轨28-拉手29-调整脚30-后挡水31-水槽32-水嘴33-排水机构34-垃圾桶35-灶具36-吸油烟机37-消毒碗柜38-洗碗机39-冰箱40-微波炉2.4.1 柜体cabinet body组成橱柜的基本框架。

2.4.2 开放柜opening board无门板的橱柜的统称。

2.4.3 台面table board是构成家用厨房操作台的上面部分，属于低柜的一部分。

2.4.4 顶板top board组成吊柜或高柜柜体顶面的板。

2.4.5 底板bottom board组成柜体底面的板。

2.4.6 侧板side board组成柜体两侧的板。

2.4.7 背板back board组成柜体背面的板。

2.4.8 搁板shelf把柜体空间分成两部分以上并主要起置物作用的板件。

2.4.9 档板block board用于加固和支撑柜体的条板。

2.4.10 侧封板sip block board起装饰和填缝作用的侧立板件。

2.4.11 调整板adjustment board在转角或厨柜空隙处起填补和调整尺寸等作用的板件。

2.4.12 踢脚板accessorize board安装在低柜或高柜底部封挡调整脚并起装饰作用的板件。

2.4.13 上线板top decoration board安装在吊柜或高柜顶部前缘的装饰板。

2.4.14 下线板tow decoration board安装在吊柜底部前缘的装饰板。

2.4.15 封顶板connection board厨柜顶部与厨房顶面之间连接的板件。

2.4.16 吊码hardware for wall cupboard installation用于吊挂吊柜的五金件。

橱柜结构介绍
橱柜从大分上一般由地柜、吊柜、台面三部分组成。

一部分较大的厨房还可以配上高柜、中高柜或是导台，橱柜从细分上，由于橱柜属于板式家具，所以橱柜基本上是由板件及五金配件构成。

一、地柜结构（如下图）
以一个单门地柜为例，柜体结构主要由左、右侧板、底板、顶板（一般橱柜无顶板）、前后拉条、背板、门板、连接五金件、门铰、柜脚等组成。

双开门地柜图
二、吊柜结构（如下图）
以一个单门吊柜为例，柜体结构主要由左、右侧板、顶底板、背板、门板、连接五金件、门铰、吊码或吊柜镙丝等组成。

双开门吊柜图三、橱柜各部件名称（如下图）。

厨房局部空间的素描表现
厨房局部空间的素描表现
厨房局部空间的素描表现
第一步：观察构图：厨房内的主 要家具就是橱柜。先用框架直线大致 表现厨房设计的布局特点，这一步要 保证透视的统一性和准确性，还有相 关陈设的大小比例。选择 B 或 2 B 铅 笔构图，绘制直线力度不宜过重，以 便后期调整不准确的结构线或透视线。
厨房局部空间的素描表现
厨房局部空间的素描表现
第二步：轮廓造型：细节刻画橱柜的结构线、轮廓线，准确表现整体橱柜的透视关系， 控制用线力度，体现轻重虚实的效果。厨房面积大，结构明显，绘制时须耐心一些。绘制 厨房设计草图，重点表现整体橱柜的设计造型，准确运用透视关系表现结构、空间、比例， 掌握正确的观察方法、透视关系和橱柜等比例关系。
厨房局部空间的素描表现
拥有一个精心设计、装修合理的厨 房会让人变得轻松愉快起来。厨房装修 首先要注重它的功能性。打造温馨舒适 厨房，一要视觉干适性。
厨房局部空间的素描表现
厨房局部空间的素描表现
厨房通常有的陈设包括炉具（瓦斯炉、电炉、 微波炉或烤箱）、流理台（洗碗槽或是洗碗机）及 储存食物的冰箱。了解常用陈设的结构，了解不同 风格橱柜的设计造型，把握透视的规律，了解常用 陈设的结构，了解不同风格橱柜的设计造型，把握 透视的规律。
厨房局部空间的素描表现
厨房局部空间的素描表现
第三步：整体表现：与铺上光影色调，区分亮面、灰面和暗面。铺上的色调是为了 突显厨房主体橱柜的设计造型、体积感、空间感，所以不用像明暗素描那样过分表现。
厨房局部空间的素描表现
厨房局部空间的素描表现
厨房局部空间的素描表现
厨房局部空间的素描表现
课后作业
大家可以自行收集厨房设计相关素材，通过不同设计风格 的厨房进行写生练习，来锻炼观察能力，空间想象能力，能准 确把握厨房陈设的造型和比例，掌握结构与透视的表达能力、 线条与光影的表达能力。

1.柜体平板在钣金中，平板类钣金属于基础，实例讲解将由浅到深讲述各类型钣金命令的使用。

图10-1 柜体平板如图10-1所示，此类钣金主要由矩形平板和数个通孔组成，下面让我们一起了解此类零件如何建模：①打开软件，点击【新建文件】命令，选择【模型】单击确定，创建新文件。

图10-2新建文档②点击【2D草图】功能，进入草图绘图界面。

图10-3 进入草图界面③点击【绘图】功能“矩形”,【模式】选择“中心+尺寸”，X大小输入542，Y大小输入670，鼠标在绘图区域空白处单击确定定位点。

图10-4 绘制矩形④鼠标在绘图区域空白处双击，自动退出“2D草图”。

单击【线性实体】功能，草图选择刚才的矩形，深度输入1mm，点击键创建平板。

图10-5线性创建平板⑤鼠标在平面上双击，移动“工作坐标系”到平面上。

图10-6移动坐标⑥ 单击【2D 草图】功能，进入草图界面，选择【中心圆】功能，【选项】选择【直径】。

图10-7绘制圆形⑦ 在平面上绘制一个直径为11.4mm 的圆，使用【智能尺寸】功能进行尺寸约束，圆直径11.4mm ，离边线距离分别为8mm 和15mm 。

8mm 15mm11.4mm图10-8定位圆形⑧鼠标在绘图区域空白处双击，自动退出“2D草图”。

⑨鼠标在【线性实体】图标处，单击鼠标【右键】，左键单击选取【线性切除】功能。

图10-9线性切除⑩【草图】选项选取“2D草图（4）”，点击键，创建通孔。

图10-10切除通孔11 点击【实体阵列】功能，【基础对象】选项选取“贯穿切除（10）”，【第一方向】选取红色边界。

图10-11选择切除类型12 【布置】选项选择“固定”，【第一间距】输入130mm，【第一副本数量】输入5，点击键，完成通孔阵列。

图10-12通孔阵列13 点击【2D草图】命令，进入图界面，选择【中心圆】功能，直径8.1mm，到边线距离分别为：30mm和40mm，然后再绘图区域空白处双击鼠标【左键】，退出草图。
