输气管道自动化与SCADA系统(精)

输气管线SCADA系统的应用随着工业自动化技术的不断发展，输气管线SCADA系统已经成为了输气管线管理中不可或缺的重要工具。

SCADA（Supervisory Control and Data Acquisition）系统是一种用于对工业过程进行监控和控制的系统，它使用计算机软件和硬件以及远程终端单元（RTU）来实现对工业系统的实时监控和远程操作。

输气管线SCADA系统则是专门针对输气管线的特点和要求进行设计的，可以实现对输气管线系统的实时监控、故障诊断和快速处理，提高管线的运行效率和安全性。

输气管线SCADA系统由人机界面、控制中心、远程终端单元（RTU）、通信网络和数据采集控制装置等组成。

人机界面是系统操作人员与SCADA系统进行交互的接口，通常采用计算机或触摸屏显示器进行实时监控和操作；控制中心是整个系统的核心部分，负责对输气管线系统的各个参数进行实时监控和控制；远程终端单元（RTU）则是分布在输气管线各个关键节点上的实时数据采集装置，用于对管线实时运行状态进行监测和数据采集；通信网络则是系统各个组件之间进行数据传输和通信的媒介；数据采集控制装置则是对输气管线各个参数数据进行采集和控制的设备。

1. 实时监控输气管线系统的运行状态输气管线SCADA系统可以对输气管线系统的各项参数进行实时监测和数据采集，包括压力、流量、温度、液位等关键参数。

通过人机界面，操作人员可以随时了解管线系统的运行状态，以便及时发现和处理问题。

输气管线SCADA系统可以实现对输气管线系统的远程控制，包括阀门的开关、泵站的启停、压力的调节等操作。

这样就可以实现对输气管线系统的远程操作，提高了管线系统的运行效率和安全性。

3. 对管线系统进行故障诊断和快速处理输气管线SCADA系统可以对管线系统的故障进行快速诊断和处理，及时通知运行人员并采取相应的措施进行处理，从而最大程度减少故障对管线系统的影响。

4. 收集和分析管线系统的运行数据输气管线SCADA系统可以对输气管线系统的运行数据进行实时采集和分析，从而为管线系统的运行管理和优化提供重要的数据支持。

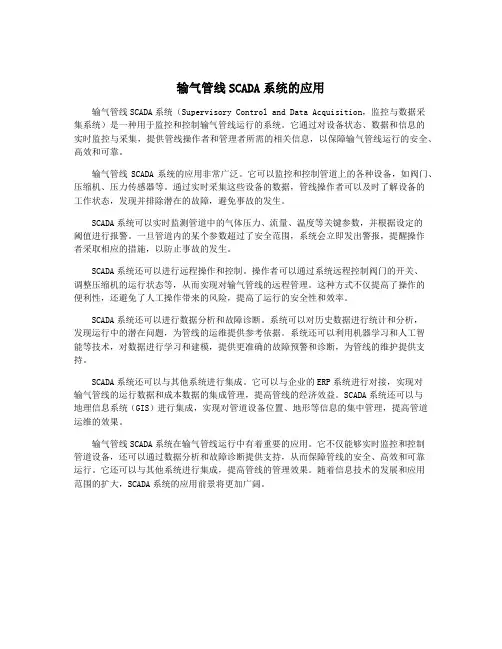

输气管线SCADA系统的应用输气管线SCADA系统（Supervisory Control and Data Acquisition，监控与数据采集系统）是一种用于监控和控制输气管线运行的系统。

它通过对设备状态、数据和信息的实时监控与采集，提供管线操作者和管理者所需的相关信息，以保障输气管线运行的安全、高效和可靠。

输气管线SCADA系统的应用非常广泛。

它可以监控和控制管道上的各种设备，如阀门、压缩机、压力传感器等。

通过实时采集这些设备的数据，管线操作者可以及时了解设备的工作状态，发现并排除潜在的故障，避免事故的发生。

SCADA系统可以实时监测管道中的气体压力、流量、温度等关键参数，并根据设定的阈值进行报警。

一旦管道内的某个参数超过了安全范围，系统会立即发出警报，提醒操作者采取相应的措施，以防止事故的发生。

SCADA系统还可以进行远程操作和控制。

操作者可以通过系统远程控制阀门的开关、调整压缩机的运行状态等，从而实现对输气管线的远程管理。

这种方式不仅提高了操作的便利性，还避免了人工操作带来的风险，提高了运行的安全性和效率。

SCADA系统还可以进行数据分析和故障诊断。

系统可以对历史数据进行统计和分析，发现运行中的潜在问题，为管线的运维提供参考依据。

系统还可以利用机器学习和人工智能等技术，对数据进行学习和建模，提供更准确的故障预警和诊断，为管线的维护提供支持。

SCADA系统还可以与其他系统进行集成。

它可以与企业的ERP系统进行对接，实现对输气管线的运行数据和成本数据的集成管理，提高管线的经济效益。

SCADA系统还可以与地理信息系统（GIS）进行集成，实现对管道设备位置、地形等信息的集中管理，提高管道运维的效果。

输气管线SCADA系统在输气管线运行中有着重要的应用。

它不仅能够实时监控和控制管道设备，还可以通过数据分析和故障诊断提供支持，从而保障管线的安全、高效和可靠运行。

它还可以与其他系统进行集成，提高管线的管理效果。

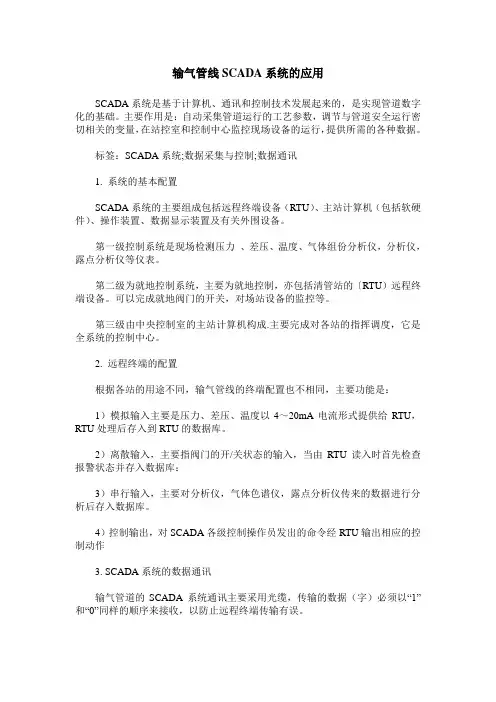

输气管线SCADA系统的应用SCADA系统是基于计算机、通讯和控制技术发展起来的，是实现管道数字化的基础。

主要作用是：自动采集管道运行的工艺参数，调节与管道安全运行密切相关的变量，在站控室和控制中心监控现场设备的运行，提供所需的各种数据。

标签：SCADA系统;数据采集与控制;数据通讯1. 系统的基本配置SCADA系统的主要组成包括远程终端设备（RTU）、主站计算机（包括软硬件）、操作装置、数据显示装置及有关外围设备。

第一级控制系统是现场检测压力、差压、温度、气体组份分析仪，分析仪，露点分析仪等仪表。

第二级为就地控制系统，主要为就地控制，亦包括清管站的〔RTU）远程终端设备。

可以完成就地阀门的开关，对场站设备的监控等。

第三级由中央控制室的主站计算机构成.主要完成对各站的指挥调度，它是全系统的控制中心。

2. 远程终端的配置根据各站的用途不同，输气管线的终端配置也不相同，主要功能是：1）模拟输入主要是压力、差压、温度以4～20mA电流形式提供给RTU，RTU处理后存入到RTU的数据库。

2）离散输入，主要指阀门的开/关状态的输入，当由RTU读入时首先检查报警状态并存入数据库：3）串行输入，主要对分析仪，气体色谱仪，露点分析仪传来的数据进行分析后存入数据库。

4）控制输出，对SCADA各级控制操作员发出的命令经RTU输出相应的控制动作3. SCADA系统的数据通讯输气管道的SCADA系统通讯主要采用光缆，传输的数据（字）必须以“1”和“0”同样的顺序来接收，以防止远程终端传输有误。

由于SCADA系统就其主站和远程终端装置之间信息交换和应答，就信息交换顺序的特点来说属于半双工系统。

因此以电话线方式传输就可满足数据交换的要求。

4. 输气站站控部分4.1 功能与特点（1）计量功能：本系统采用流量积算仪作为天然气计量仪表，测量显示精度0.5%，完全能够满足天然气计量需要。

（2）人性化生产操作界面：根据输气站场的操作界面具有简明、直观和便于操作的特点，值班人员通过查看计算机操作界面便可全面了解现场生产情况。

11 油气长输管道SCADA系统迄今为止，管道运输在世界上已有130多年的历史。

我国虽然是世界上最早利用管道运输的国家之一，但其发展却比较缓慢。

1949年以前，我国的管道运输几乎是空白。

经过几十年的发展，初步形成了东北、华北、华东输油管网及西南输气管网、西北一带油气管网已初具规模。

全国石油、天然气产量的90%通过长输管道源源不断地输向炼油厂、化工厂及海运码头。

作为油气长输管道自动化系统同样经历了循序渐进的发展过程。

早期主要采用就地通用指示仪表为主，主要设备的控制(如阀门的开、关；输油泵的启、停等)均由手动控制，输油工人通过巡视记录主要参数(如温度、压力、流量等)。

70年代末，由于当时国内的自动化控制设备与国外相比处于严重落后的地步，国内企业纷纷通过技术转让、合资合作、集团经营等形式改善设备。

如在长输管道上广泛应用1151、2088等压力变送器、瑞士SAAB雷达液位计等，流量计量方法已由原始的计量仪表检测、手工计算产生报告发展成为由流量计产生信号远传至流量计算机或RTU、DCS、PLC等站级控制系统进行流量累计计算并自动生成相应报告。

80年代末，计算机硬件、软件、特别是网络、通信的发展，管道运输行业均配置了先进的SCADA系统，如“东营-黄岛输油管道”是我国第一条实现全线自动化技术的输油管道，该管道是与加拿大努法公司联合设计的，代表了当时世界先进水平。

此后，进入90年代后，通过对世界先进技术的消化和吸收，运用国内自己的技术力量先后设计和编制了以站控为主的花土沟-格尔木输油管道；轮南-库尔勒输油管道；鄯善-乌鲁木齐输气管道；陕甘宁气田-西安输气管道；陕甘宁气田-北京输气管道；陕甘宁气田-银川输气管道等。

11.1 油气长输管道SCADA系统概述11.1.1 SCADA系统概述近20年来，随着4C(Computer, Control, Communication,CRT)技术的发展，先进的监控和数据采集系统（SupervisoryControl and Data Acquisition），简称SCADA系统，广泛用于电网、水网、输油气管网、智能建筑等领域，通过主机和以微处理器为基础的远程终端装置RTU、PLC(或其它输入/输出设备的通信收集数据，实现整个工业网络的监控，从而保证系统的安全运作及优化控制。

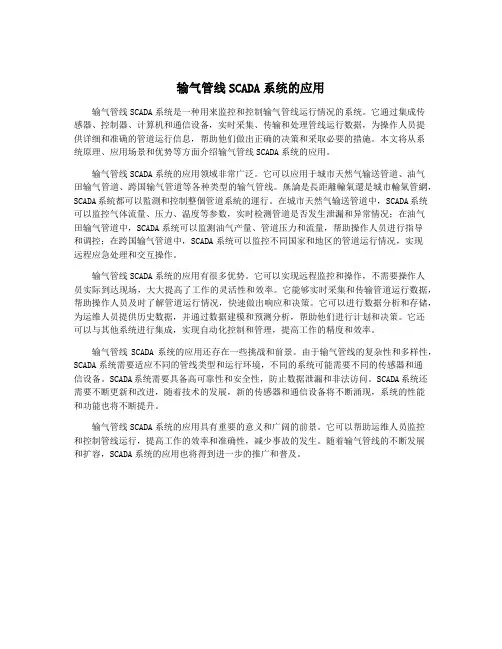

输气管线SCADA系统的应用输气管线SCADA系统是一种用来监控和控制输气管线运行情况的系统。

它通过集成传感器、控制器、计算机和通信设备，实时采集、传输和处理管线运行数据，为操作人员提供详细和准确的管道运行信息，帮助他们做出正确的决策和采取必要的措施。

本文将从系统原理、应用场景和优势等方面介绍输气管线SCADA系统的应用。

输气管线SCADA系统的应用领域非常广泛。

它可以应用于城市天然气输送管道、油气田输气管道、跨国输气管道等各种类型的输气管线。

無論是長距離輸氣還是城市輸氣管網，SCADA系統都可以監測和控制整個管道系統的運行。

在城市天然气输送管道中，SCADA系统可以监控气体流量、压力、温度等参数，实时检测管道是否发生泄漏和异常情况；在油气田输气管道中，SCADA系统可以监测油气产量、管道压力和流量，帮助操作人员进行指导和调控；在跨国输气管道中，SCADA系统可以监控不同国家和地区的管道运行情况，实现远程应急处理和交互操作。

输气管线SCADA系统的应用有很多优势。

它可以实现远程监控和操作，不需要操作人员实际到达现场，大大提高了工作的灵活性和效率。

它能够实时采集和传输管道运行数据，帮助操作人员及时了解管道运行情况，快速做出响应和决策。

它可以进行数据分析和存储，为运维人员提供历史数据，并通过数据建模和预测分析，帮助他们进行计划和决策。

它还可以与其他系统进行集成，实现自动化控制和管理，提高工作的精度和效率。

输气管线SCADA系统的应用还存在一些挑战和前景。

由于输气管线的复杂性和多样性，SCADA系统需要适应不同的管线类型和运行环境，不同的系统可能需要不同的传感器和通信设备。

SCADA系统需要具备高可靠性和安全性，防止数据泄漏和非法访问。

SCADA系统还需要不断更新和改进，随着技术的发展，新的传感器和通信设备将不断涌现，系统的性能和功能也将不断提升。

输气管线SCADA系统的应用具有重要的意义和广阔的前景。

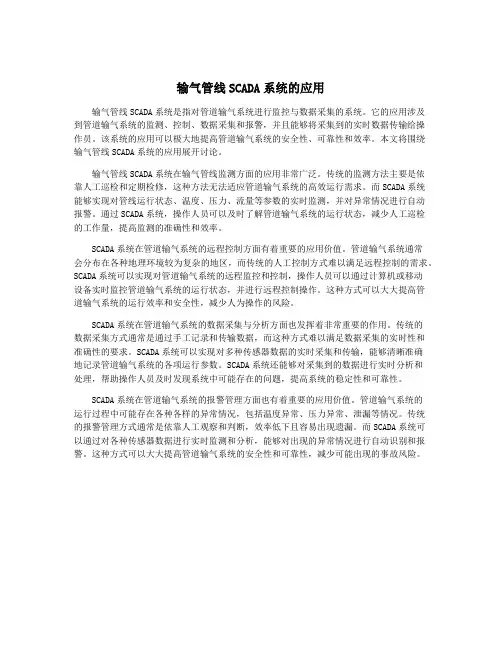

输气管线SCADA系统的应用输气管线SCADA系统是指对管道输气系统进行监控与数据采集的系统。

它的应用涉及到管道输气系统的监测、控制、数据采集和报警，并且能够将采集到的实时数据传输给操作员。

该系统的应用可以极大地提高管道输气系统的安全性、可靠性和效率。

本文将围绕输气管线SCADA系统的应用展开讨论。

输气管线SCADA系统在输气管线监测方面的应用非常广泛。

传统的监测方法主要是依靠人工巡检和定期检修，这种方法无法适应管道输气系统的高效运行需求。

而SCADA系统能够实现对管线运行状态、温度、压力、流量等参数的实时监测，并对异常情况进行自动报警。

通过SCADA系统，操作人员可以及时了解管道输气系统的运行状态，减少人工巡检的工作量，提高监测的准确性和效率。

SCADA系统在管道输气系统的远程控制方面有着重要的应用价值。

管道输气系统通常会分布在各种地理环境较为复杂的地区，而传统的人工控制方式难以满足远程控制的需求。

SCADA系统可以实现对管道输气系统的远程监控和控制，操作人员可以通过计算机或移动设备实时监控管道输气系统的运行状态，并进行远程控制操作。

这种方式可以大大提高管道输气系统的运行效率和安全性，减少人为操作的风险。

SCADA系统在管道输气系统的数据采集与分析方面也发挥着非常重要的作用。

传统的数据采集方式通常是通过手工记录和传输数据，而这种方式难以满足数据采集的实时性和准确性的要求。

SCADA系统可以实现对多种传感器数据的实时采集和传输，能够清晰准确地记录管道输气系统的各项运行参数。

SCADA系统还能够对采集到的数据进行实时分析和处理，帮助操作人员及时发现系统中可能存在的问题，提高系统的稳定性和可靠性。

SCADA系统在管道输气系统的报警管理方面也有着重要的应用价值。

管道输气系统的运行过程中可能存在各种各样的异常情况，包括温度异常、压力异常、泄漏等情况。

传统的报警管理方式通常是依靠人工观察和判断，效率低下且容易出现遗漏。

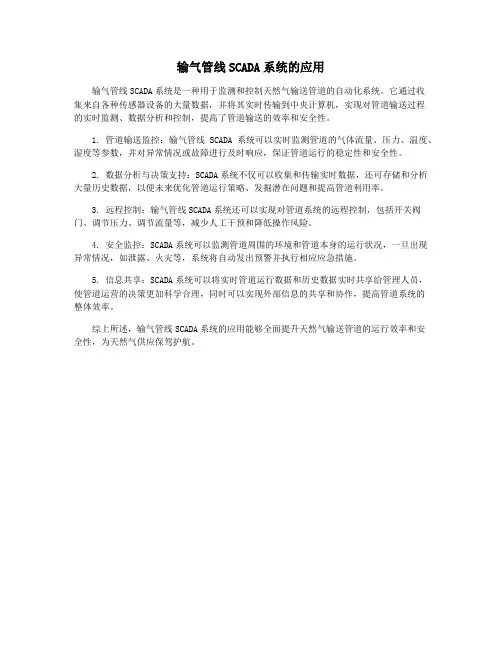

输气管线SCADA系统的应用
输气管线SCADA系统是一种用于监测和控制天然气输送管道的自动化系统。

它通过收
集来自各种传感器设备的大量数据，并将其实时传输到中央计算机，实现对管道输送过程
的实时监测、数据分析和控制，提高了管道输送的效率和安全性。

1. 管道输送监控：输气管线SCADA系统可以实时监测管道的气体流量、压力、温度、湿度等参数，并对异常情况或故障进行及时响应，保证管道运行的稳定性和安全性。

2. 数据分析与决策支持：SCADA系统不仅可以收集和传输实时数据，还可存储和分析大量历史数据，以便未来优化管道运行策略、发掘潜在问题和提高管道利用率。

3. 远程控制：输气管线SCADA系统还可以实现对管道系统的远程控制，包括开关阀门、调节压力、调节流量等，减少人工干预和降低操作风险。

4. 安全监控：SCADA系统可以监测管道周围的环境和管道本身的运行状况，一旦出现异常情况，如泄露、火灾等，系统将自动发出预警并执行相应应急措施。

5. 信息共享：SCADA系统可以将实时管道运行数据和历史数据实时共享给管理人员，使管道运营的决策更加科学合理，同时可以实现外部信息的共享和协作，提高管道系统的
整体效率。

综上所述，输气管线SCADA系统的应用能够全面提升天然气输送管道的运行效率和安
全性，为天然气供应保驾护航。

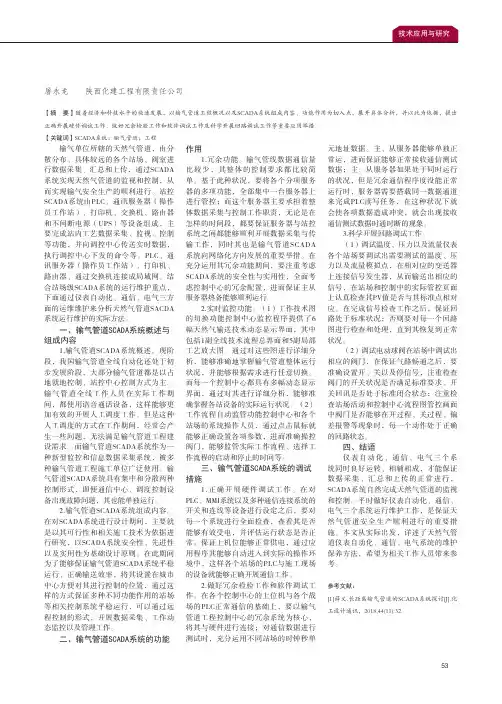

输气单位所辖的天然气管道，由分散分布、具体较远的各个站场、阀室进行数据采集、汇总和上传，通过SCADA 系统实现天然气管道的监视和控制，从而实现输气安全生产的顺利进行。

站控SCADA系统由PLC、通讯服务器（操作员工作站）、打印机、交换机、路由器和不间断电源（UPS）等设备组成，主要完成站内工艺数据采集、监视、控制等功能，并向调控中心传送实时数据，执行调控中心下发的命令等。

PLC、通讯服务器（操作员工作站）、打印机、路由器、通过交换机连接成局域网。

结合站场级SCADA系统的运行维护重点，下面通过仪表自动化、通信、电气三方面的运维维护来分析天然气管道SACDA 系统运行维护的实际方法。

一、输气管道SCADA系统概述与组成内容1.输气管道SCADA系统概述。

现阶段，我国输气管道全线自动化还处于初步发展阶段，大部分输气管道都是以占地就地控制、站控中心控制方式为主。

输气管道全线工作人员在实际工作期间，都使用语音通话设备，这样能够更加有效的开展人工调度工作。

但是这种人工调度的方式在工作期间，经常会产生一些问题，无法满足输气管道工程建设需求。

而输气管道SCADA系统作为一种新型监控和信息数据采集系统，被多种输气管道工程施工单位广泛使用。

输气管道SCADA系统具有集中和分散两种控制形式，即便通信中心、调度控制设备出现故障问题，其也能单独运行。

2.输气管道SCADA系统组成内容。

在对SCADA系统进行设计期间，主要就是以其可行性和相关施工技术为依据进行研究，以SCADA系统安全性、先进性以及实用性为基础设计原则。

在此期间为了能够保证输气管道SCADA系统平稳运行、正确输送效率，将其设置在城市中心方便对其进行控制的位置，通过这样的方式保证多种不同功能作用的站场等相关控制系统平稳运行，可以通过远程控制的形式，开展数据采集、工作动态监控以及管理工作。

二、输气管道SCADA系统的功能作用1.冗余功能。

输气管线数据通信量比较少，其整体的控制要求都比较简单。

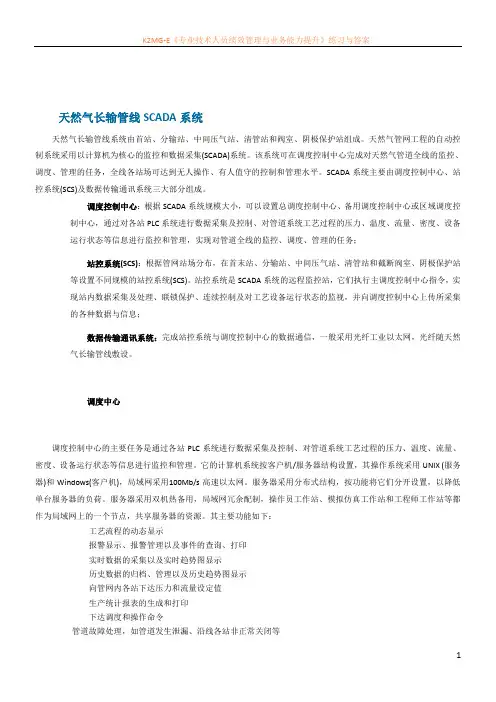

天然气长输管线SCADA系统天然气长输管线系统由首站、分输站、中间压气站、清管站和阀室、阴极保护站组成。

天然气管网工程的自动控制系统采用以计算机为核心的监控和数据采集(SCADA)系统。

该系统可在调度控制中心完成对天然气管道全线的监控、调度、管理的任务，全线各站场可达到无人操作、有人值守的控制和管理水平。

SCADA系统主要由调度控制中心、站控系统(SCS)及数据传输通讯系统三大部分组成。

调度控制中心：根据SCADA系统规模大小，可以设置总调度控制中心、备用调度控制中心或区域调度控制中心，通过对各站PLC系统进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息进行监控和管理，实现对管道全线的监控、调度、管理的任务；站控系统(SCS)：根据管网站场分布，在首末站、分输站、中间压气站、清管站和截断阀室、阴极保护站等设置不同规模的站控系统(SCS)。

站控系统是SCADA系统的远程监控站，它们执行主调度控制中心指令，实现站内数据采集及处理、联锁保护、连续控制及对工艺设备运行状态的监视，并向调度控制中心上传所采集的各种数据与信息；数据传输通讯系统：完成站控系统与调度控制中心的数据通信，一般采用光纤工业以太网，光纤随天然气长输管线敷设。

调度中心调度控制中心的主要任务是通过各站PLC系统进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息进行监控和管理。

它的计算机系统按客户机/服务器结构设置，其操作系统采用UNIX (服务器)和Windows(客户机)，局域网采用100Mb/s高速以太网。

服务器采用分布式结构，按功能将它们分开设置，以降低单台服务器的负荷。

服务器采用双机热备用，局域网冗余配制，操作员工作站、模拟仿真工作站和工程师工作站等都作为局域网上的一个节点，共享服务器的资源。

其主要功能如下：工艺流程的动态显示报警显示、报警管理以及事件的查询、打印实时数据的采集以及实时趋势图显示历史数据的归档、管理以及历史趋势图显示向管网内各站下达压力和流量设定值生产统计报表的生成和打印下达调度和操作命令管道故障处理，如管道发生泄漏、沿线各站非正常关闭等发布ESD命令控制权限的确定组态应用软件和用户生成的应用软件的执行安全保护SCADA系统诊断为MIS系统提供数据首站站控系统首站是天然气或原油、成品油进入长输管线的门户，一般采用压缩机组加压或来气自身压力的方式输送。

输气管线SCADA系统的应用随着能源需求的不断增长，输气管线已成为供应天然气的重要途径。

为了确保输气管线的安全运行和高效管理，SCADA（Supervisory Control and Data Acquisition，监控与数据采集）系统被广泛应用在输气管线的监控和管理中。

本文将从SCADA系统的功能、作用以及在输气管线中的应用进行介绍。

一、SCADA系统的功能SCADA系统是一种集成了计算机技术、传感器技术、通信技术和控制技术的自动化监控系统。

其主要功能包括数据采集、实时监控、故障报警、远程控制、历史数据记录和分析等。

通过SCADA系统，操作人员能够实时获取管线中各种参数的数据，并利用这些数据进行管线的监控和管理。

二、SCADA系统在输气管线中的作用1. 实时监控：SCADA系统能够实时监测管线中的压力、温度、流量等参数，并将这些数据传输至控制中心。

这样，操作人员能够及时了解管线运行情况，及时发现并处理异常情况，确保管线安全运行。

2. 故障报警：SCADA系统能够监测管线中的故障信号，并在发生故障时及时报警。

这样，操作人员能够迅速做出反应，减少故障对管线的影响。

3. 远程控制：SCADA系统允许操作人员远程对管线进行控制，如调整阀门、泵站的开关，从而及时应对管线运行中的问题，保证管线的高效运行。

4. 历史数据记录和分析：SCADA系统能够记录管线运行中的各种数据，并对这些数据进行分析。

通过对历史数据的分析，可以发现管线运行中的一些规律和趋势，为管线的优化管理提供重要的参考依据。

输气管线SCADA系统在管线的监控和管理中发挥着重要的作用。

通过SCADA系统，操作人员能够实时监控管线的运行情况，及时发现并处理异常情况，保证管线的安全运行。

与此SCADA系统还能够对管线的历史数据进行记录和分析，为管线的优化管理提供重要的参考依据。

输气管线SCADA系统的应用不仅提高了管线的运行效率，也提高了管线的安全性和稳定性。

输气管线SCADA系统的应用输气管线SCADA系统（Supervisory Control and Data Acquisition，监控与数据采集系统）是一种集机电控制、远程监视、报警处理和数据处理于一体的自动化控制系统，已经广泛应用于输气管线集中控制系统中。

这种系统通过对控制和数据的实时采集和处理，实现对输气管线全过程的有效监控，提高了管线的可靠性和安全性，同时也为输气企业的经营管理提供了新型的技术支持。

输气管线SCADA系统主要由传感器、报警装置、硬件控制器、软件控制器、通信设备、数据采集与处理系统等组成。

传感器用于采集传感器的参数，如温度、压力、流量等信息，报警装置用于定位和处理管道异常情况，例如温度、压力变化过大等。

硬件控制器和软件控制器通过逻辑控制，实现对输气管线控制和管理。

通信设备连接传感器和报警装置与控制器之间的数据交互。

数据采集与处理系统负责接收和存储来自传感器、控制器和报警装置的数据，同时对数据进行处理和分析，向操作员提供实时监测和预警功能，发现异常情况时自动发出报警信号，同时提供统计分析功能，对输气管线进行管理决策提供数据支持。

输气管线SCADA系统的应用可以多方面的提高输气管线的效率。

首先，通过实现数据实时监测和管控，SCADA系统可以有效地防止管道事故的发生。

例如，当管道中温度或压力异常变化时自动发出报警，防止管道炸裂、漏气等险情的发生。

其次，SCADA系统可以通过管道数据实时监控和预测，帮助企业实现生产自动化控制和管理。

例如，可以在运输过程中监测输气压力，及时调整加压站和减压站，实现自动化管控，从而提高输气效率。

此外，SCADA系统还可以通过统计分析历史数据，帮助企业形成科学合理的数据分析报表，从而实现输气管道管理的精细化、科学化、规范化。

总之，输气管线SCADA系统是一种重要的现代化控制系统，在输气企业管理中的应用具有广阔的前景。

它能够实时监测管道的运行状态、管道搬运条件和环境信息，实现远程管道控制和信息交换，提高管道的可靠性和安全性，减少事故发生的可能性，提高生产效率，为输气企业提供了更加便捷、高效和精细化的控制和管理方式。

输气管线SCADA系统的应用1. 引言1.1 输气管线SCADA系统的基本概念输气管线SCADA系统是指一种用于监控、控制和管理输气管线运行的自动化系统。

该系统通过实时数据采集、数据处理和远程控制功能，实现了对输气管线运行状态的监测和管理，提高了管线运行的安全性、可靠性和效率。

输气管线SCADA系统主要包括传感器、控制器、通信网络、人机界面和监控中心等组成部分。

传感器用于实时采集管线运行状态的数据，控制器负责对数据进行处理和分析，并根据预设的策略进行控制操作，通信网络用于数据传输，人机界面和监控中心则为操作人员提供数据展示和操作界面。

输气管线SCADA系统的基本原理是通过监测管线各处的传感器数据，实时监控管线运行状态，及时发现异常情况并采取相应措施进行控制。

系统通过数据分析和算法计算，可以预测管线运行的趋势，提前预防问题的发生。

输气管线SCADA系统在提升管线安全性、运行效率和管理水平方面具有重要作用，是现代输气管线运行管理的重要工具。

1.2 输气管线SCADA系统的发展历程输气管线SCADA系统的发展历程可以追溯到20世纪60年代。

当时，随着石油和天然气管道的建设日益增加，管道运输的安全和效率问题日益突出。

为了实现对管道系统的监控和控制，SCADA系统应运而生。

最初的SCADA系统主要是基于模拟技术和中央控制的方式，功能较为简单，但在管道运输安全方面起到了一定作用。

随着计算机技术的不断发展和普及，20世纪80年代开始出现了基于数字化技术的SCADA系统，这些系统更加灵活和高效，可以实现对管道系统的实时监控、远程操作和数据分析。

随着通信技术的进步，SCADA系统的数据传输速度和稳定性也得到了提升，使得管道运输的管理更加精准和可靠。

到了21世纪，随着物联网、大数据和人工智能等新技术的广泛应用，SCADA系统也在不断更新和完善。

现代的输气管线SCADA系统已经具备了高度智能化和自动化的特点，可以实现对管道系统的智能监控、故障预警和自动化调度，进一步提升了管道运输的安全性和效率性。

输气管线SCADA系统的应用随着现代工业自动化技术的不断发展，SCADA（Supervisory Control and Data Acquisition，监控与数据采集）系统在输气管线行业的应用日益广泛。

传统的输气管线监控往往依靠人工巡检和手动操控，存在着效率低、安全风险高等问题。

而引入SCADA系统可以实现对输气管线全程实时监测、数据采集、远程控制等功能，大大提高了管线运行的安全性、稳定性和自动化水平。

本文将就输气管线SCADA系统的应用进行详细探讨。

输气管线SCADA系统主要由远程终端单元（RTU）、主站计算机、通信网络和监控中心等组成。

远程终端单元作为传感器和执行器的集成器件，用于采集现场数据和执行远程控制指令。

主站计算机负责实时监视和控制管线运行，对数据进行处理、分析和存储。

通信网络则是实现远程数据传输和控制指令下发的通道。

监控中心是系统的管理和运行中心，负责对管线运行状态进行监控和管理。

二、输气管线SCADA系统的功能1. 实时监测：SCADA系统可以实现对输气管线各关键参数的实时监测，如压力、流量、温度、液位等。

通过远程终端单元的传感器，可以即时获取管线的运行状态，并反馈到监控中心的主站计算机上。

运行人员可以随时掌握管线的实时运行情况，及时发现异常并进行处理。

2. 数据采集：SCADA系统可以对输气管线的运行数据进行采集和存储，形成历史数据库。

这些数据包括管线的运行时间、压力变化、泄漏情况等，为运行状态的分析和评估提供了依据。

在管线事故发生时，可以依据历史数据进行事故原因的分析和追责。

3. 远程控制：SCADA系统还可以实现对输气管线的远程控制，包括阀门、泵站、调压装置等设备的远程操控。

运行人员可以通过主站计算机下发控制指令，对管线设备进行远程开关、调节、切换等操作。

这样既可以提高管线设备的运行效率，又可以降低人工干预所带来的风险。

4. 报警管理：SCADA系统还可以实现对管线运行异常情况的报警管理。
