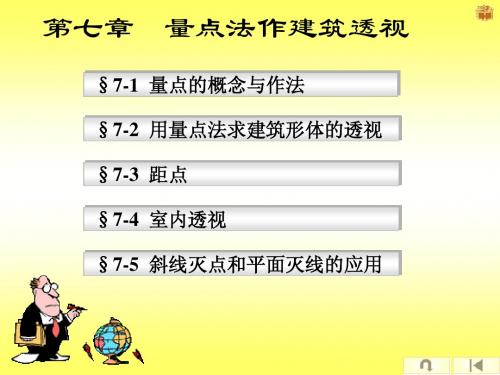

第七章量点法作建筑透视§7-1 量点的概念与作法§7-2 用量点法求建筑形体的透视§7-3 距点§7-4 室内透视§7-5 斜线灭点和平面灭线的应用§7-1 量点的概念与作法一、量点的基本概念二、量点的作法一、量点的基本概念NA1fFA°mMB°NA1=NAB1NB1=NBSM∥AA1二、量点的作法1.量点的作法2.用量点法求水平线的透视1. 量点的作法MNnFfmA °B °a 1b 1b 1a 1bas2. 用量点法求水平线的透视FMNA°B°a°b°fn m水平线高为Lsb a§7-2 用量点法求建筑形体的透视一、用量点法求矩形的透视二、用量点法求建筑形体的透视一、用量点法求矩形的透视g'C°F xf xF yf yB°D°B Lb1d1M y MxAm xm y二、用量点法求建筑形体的透视n 2n 1m ym x24351y678910x立面图平面图（a ）已知条件二、用量点法求建筑形体的透视82M x M yc 1d 11029211612272524232Hb d Pa g 'm ym xs24351y 678910x n 2n 1HF x f xF yf yPc二、用量点法求建筑形体的透视（c ）透视图c 1d 1b 1a 1n 1N 1n 1n 1A aC °c °c °B °b °b °d °D °d °d °N2n 2n 2n 2§7-3 距点一、距点的作法—立体图二、距点的作法—透视图三、用距点法求形体的一点透视一、距点的作法—立体图A °NA 1s pB °d 45°45°45°45°B 145°45°s 'D二、距点的作法—透视图a 1A °B °a 1b DNnb 145°45°d立面图平面图HPg 'sHg 's pPs 'd 45°b 'b 'a 'a 'bac1212313414透视平面图213141223242c 1b 1a 111s p 1透视图§7-4 室内透视一、作室内一点透视二、例题——作室内一点透视一、作室内一点透视为了使作出的透视图画面大些，往往将画面放于房间的中间，或距视点较远的墙面上，使建筑物的大部分伸在画面之。

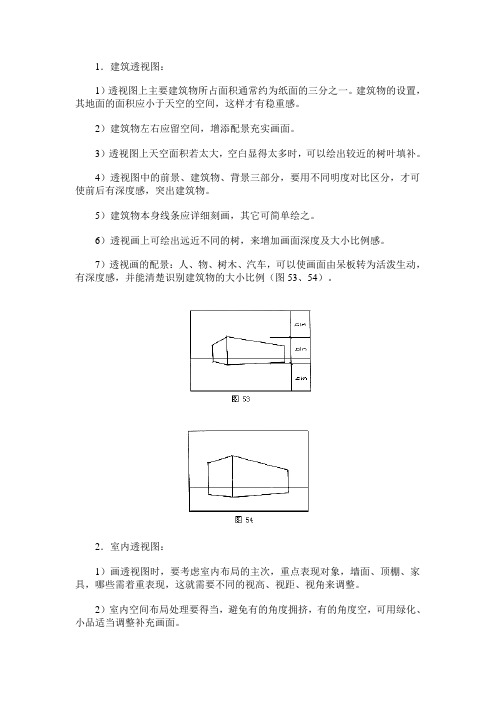

1．建筑透视图：1）透视图上主要建筑物所占面积通常约为纸面的三分之一。
建筑物的设置，其地面的面积应小于天空的空间，这样才有稳重感。
2）建筑物左右应留空间，增添配景充实画面。
3）透视图上天空面积若太大，空白显得太多时，可以绘出较近的树叶填补。
4）透视图中的前景、建筑物、背景三部分，要用不同明度对比区分，才可使前后有深度感，突出建筑物。
5）建筑物本身线条应详细刻画，其它可简单绘之。
6）透视画上可绘出远近不同的树，来增加画面深度及大小比例感。
7）透视画的配景：人、物、树木、汽车，可以使画面由呆板转为活泼生动，有深度感，并能清楚识别建筑物的大小比例（图53、54）。
2．室内透视图：1）画透视图时，要考虑室内布局的主次，重点表现对象，墙面、顶棚、家具，哪些需着重表现，这就需要不同的视高、视距、视角来调整。
2）室内空间布局处理要得当，避免有的角度拥挤，有的角度空，可用绿化、小品适当调整补充画面。
3）画面的气氛，也可用绿化、陈设、人物等穿插绘画，但要注意比例关系。
4）画面应有虚实感，突出主要部分，强调主要部分的色彩、线条（图55、56）。
十二、室内透视1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点VP及M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。
2）AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
建筑透视初级知识点总结建筑透视是指通过绘画或摄影手法表现建筑物在横平竖直的立体感。
它是建筑艺术中十分重要的一个技巧，能够更好地展现建筑物的立体感和空间感，使建筑作品更具艺术魅力。
一、透视的概念透视是指用于表示空间三维形体相互关系的绘画方法。
在建筑绘画中，通过透视技巧可以更好地表现建筑物的立体感和空间感。
透视是建筑设计和绘画中不可或缺的技巧，因此对于建筑师和室内设计师来说，掌握透视技巧非常重要。
二、透视的类型1. 单点透视：单点透视是最简单的透视类型，也是最常用的透视方法之一。
在单点透视中，建筑物的所有边缘都会汇聚到一个点上，这个点被称为透视点。
单点透视适用于面向观者的建筑物，例如正面照片或绘画。
在单点透视中，建筑物的水平线和垂直线都汇聚到一个点上，这样可以更好地表现建筑物在空间中的立体感。
2. 双点透视：双点透视是在单点透视的基础上发展起来的一种新的透视方法。
在双点透视中，建筑物的水平线和垂直线分别汇聚到两个点上，这两个点分别位于画面的左右两侧。
双点透视适用于侧面观察的建筑物，例如侧面照片或绘画。
通过双点透视可以更好地表现建筑物的侧面立体感和空间感。
3. 三点透视：三点透视是最复杂的透视类型，也是最难掌握的透视方法之一。
在三点透视中，建筑物的水平线和垂直线分别汇聚到两个点上，同时还有一个额外的汇聚点用于表现建筑物在空间中的高度。
三点透视适用于高层建筑或观察角度较高的建筑物，例如俯视照片或绘画。
通过三点透视可以更好地表现建筑物的高度立体感和空间感。
三、透视的基本原理1. 近大远小：透视的基本原理之一是近大远小。
在透视中，距离观察者近的物体会显得更大，而距离观察者远的物体会显得更小。
这是因为远离观察者的物体在视觉上会受到远近程度的影响，因此会显得更小。
因此在透视时需要根据物体的距离远近来确定其大小。
2. 平行线收敛：透视的基本原理之二是平行线收敛。
在透视中，水平线和垂直线都会收敛到一个或多个透视点上。
