美国Honeywell霍尔传感器

霍尔效应-----------------百度百科百科名片霍尔效应是磁电效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。

这个电势差也被叫做霍尔电势差。

目录发现解释相关反应本质应用发展编辑本段发现霍尔效应在1879年被E.H. 霍尔发现，它定义了磁场和感应电压之间的关系，这种效应和传统的感应效果完全不同。

当电流通过一个位于磁场中的导体的时候，磁场会对导体中的电子产生一个垂直于弟子运动方向上的的作用力，从而在导体的两端产生电压差。

虽然这个效应多年前就已经被大家知道并理解，但基于霍尔效应的传感器在材料工艺获得重大进展前并不实用，直到出现了高强度的恒定磁体和工作于小电压输出的信号调节电路。

根据设计和配置的不同，霍尔效应传感器可以作为开/关传感器或者线性传感器。

霍尔效应编辑本段解释在导体上外加与电流方向垂直的磁场，会使得导线中的电子与电洞受到不同方向的洛伦兹力而往不同方向上聚集，在聚集起来的电子与电洞之间会产生电场，此一电场将会使后来的电子电洞受到电力作用而平衡掉磁场造成的洛伦兹力，使得后来的电子电洞能顺利通过霍尔效应不会偏移，此称为霍尔效应。

而产生的内建电压称为霍尔电压。

3141 THRU 3144 SENSITIVEHALL-EFFECT SWITCHESFOR HIGH-TEMP. OPERATION方便起见，假设导体为一个长方体，长度分别为a,b,d ，磁场垂直ab 平面。

电流经过ad ，电流I = nqv(ad)，n 为电荷密度。

设霍尔电压为VH ，导体沿霍尔电压方向的电场为VH / a 。

设磁场强度为B 。

霍尔效应推导编辑本段相关反应量子霍尔效应热霍尔效应：垂直磁场的导体会有温度差。

Corbino 效应：垂直磁场的薄圆碟会产生一个圆周方向的电流。

Datasheet2What makes our sensors better:• Robust IC design with ESD Class 2, reversepolarity protection and 150 °C [302 °F] capability • Package and sensitivity options to bettermatch application needs • Dependable performance – similar Honeywellsensor ICs have been tested to over 100 million operations • Honeywell legacy and expertise – 45 yearsof engineering excellence and Hall effect technology experienceUnipolar Digital Hall-Effect Sensor ICsThe SS340RT/SS440R sensor ICs are small, versatile digital Hall-effect devices that are operated by the magnetic field from a permanent magnet or an electromagnet. They are designed to respond to a single pole: North (SS340RT) or South (SS440R).These unipolar Hall ICs are supplied in three different magnetic sensitivities to meet a wide range of potential applications:• SS341RT and SS441R offer the highest sensitivity, with a typical operating point of 75 G at 25 °C [77 °F]. • SS343RT and SS443R offer medium sensitivity, with a typical operating point of 135 G at 25 °C [77 °F]. • SS349RT and SS449R offer the lowest sensitivity, with a typical operating point of 305 G at 25 °C [77 °F].These sensors are available in two package styles:• The SS340RT is available in the miniature SOT-23 surface mount package. • SS440R is available in the leaded, flat TO-92-style package.The SS340RT’s small size requires less PC board space, allowing it to be used in smaller assemblies. Its 3 Vdc capability allows for use in low voltage applications, promoting energy efficiency.The SS340RT Series is available on tape and reel (3000 units per reel); the SS440R Series is available in a bulk package (1000 units per bag).SMALL • VERSATILESS340RTSS440R3 SubminiaTuRe package Size (SS340RT) Supplied on Tape and ReelAllows for a compact design with automated component placement, helping to reduce manufacturing costsSimple acTivaTion fRom a Single pole and mulTiple magneTic SenSiTiviTieS (high, medium and low)Make this product suitable in a variety of potential motion control, lid closure detection, and displacement sensing applicationslow volTage 3 v capabiliTyHelps reduce power consumptionbuilT -in ReveRSe polaRiTy pRoTecTionProtects the device from potential damage during installationTheRmally balanced inTegRaTed ciRcuiTProvides for stable operation over a wide temperature range of -40 °C to 150 °C [-40 °F to 302 °F]RohS-complianT maTeRialSMeet Directive 2002/95/ECFeatures and BenefitsHigh, medium and low magnetic sensitivities.Enhances application flexibility.4induSTRialdooR oR lid cloSuRe deTecTion in applianceS oR elecTRonically conTRolled conTaineRSMay be used recessed in the door frame with a magnet embedded in the door. The magnet activates the sensor to indicate door open or close.Simple Speed and Rpm (RevoluTionS peR minuTe) SenSing in fiTneSS and induSTRial equipmenTMay be mounted on the motor shaft of a treadmill such that the rotating magnet pole, which rotates with the motor, activates the sensor with each revolution, producing a single digital pulse for each revolution.flow RaTe SenSing in waTeR SofTeneRS, induSTRial pRoceSSeS, and applianceSMay be used used with one or more magnets mounted on a paddle to measure the flow rate.dampeR oR valve poSiTion conTRol in induSTRial, hvac and ReSidenTial oR commeRcial applicaTionSMay be used to determine if a valve or damper is fully open or fully closed.RoboTic conTRol (cylindeR poSiTion moniToRing)May be used to detect the piston’s position by detecting a magnet mounted on the piston ring located inside a non-ferromagnetic cylinder.level/TilT meaSuRemenTMay be installed in the base of a machine with a magnet mounted pendulum fashion over the sensor. A change in state of the output as the magnet swings away from the sensor indicates that the machine is not level.RemoTe conveyoR SenSingMay be mounted to the frame of the conveyor, with a magnet mounted on the tail pulley. When the magnet revolves past the sensor, it produces one output per revolution, providing an intermittent visual or audible signal at a remote location to assure stability. Any interruption of the conveyor motion will interfere with the normal signal and alert the operators.puSh buTTon conTRolS medicalpoSiTion SenSoR in hoSpiTal bedS and medical equipmenTMay be used with a magnet mounted on the activator arm to determine the home or end-of-travel position of the equipment.medicaTion bin moniToR on poRTable dRug caRTSMay be used to detect if a drug dispensing drawer is open or closed.Potential Applications5Unipolar Digital Hall-Effect Sensor ICsTable 2. SS340RT/SS440R magnetic Specifications (v = 3 vdc to 24 vdc, 20 ma load, T = -40 ºc to 150 ºc [-40 ºf to 302 ºf].)Table 1. SS340RT/SS440R performance Specifications (v supply = 3 vdc to 24 vdc, 20 ma load, T a = -40 ºc to 150 ºc [-40 ºf to 302 ºf] except where otherwise specified.)Table 3. SS340RT/SS440R absolute maximum Ratings NOTICEAbsolute maximum ratings are the extreme limits that the device will withstand without damage to the device. However, the electrical and mechanical characteristics are not guaranteed as the maximum limits (above recommended operating conditions) are approached, nor will the device necessarily operate at absolute maximum ratings.NOTICEThe magnetic field strength (Gauss) required to cause the switch to change state (operate and release) will be as specified in the magnetic characteristics. To test the switch against the specified magnetic characteristics,the switch must be placed in a uniform magnetic field.SS340RT/SS440R Seriesfigure 1. Typical magnetic vs Temperature performance curves SS341RT/SS441RSS343RT/SS443R SS349RT/SS449ROperate PointVcc = 12 VRelease Point20406080100-40-20020406080100120140 MagneticSwitchPoint(Gauss)Temperature (C)Magnetic Performance vs TemperatureOperate PointVcc = 12 VRelease Point50100150200250300350-40-20020406080100120140 MagneticSwitchPoint(Gauss)Temperature (C)Magnetic Performance vs Temperature20406080100-40-20020406080100120140 MagneticSwitchPoint(Gauss)Temperature (C)120140160180Unipolar Digital Hall-Effect Sensor ICsfigure 2. SS340RT Series maximum Rated Supply voltage vs Temperaturefigure 3. current Sinking output block diagramfigure 4. wiring diagrams7SS340RT/SS440R Seriesfigure 5. SS340RT mounting and Tape/Reel dimensions (for reference only. mm/[in].)MEASUREDA T HUB9Unipolar Digital Hall-Effect Sensor ICsorder guide figure 6. SS440R mounting dimensions (for reference only. mm/[in].)Sensing and Control Honeywell1985 Douglas Drive North Golden Valley, MN 55422 Find out moreHoneywell serves its customers through a worldwide network of sales offices, representatives and distributors. For application assistance, current specifications, pricing or name of the nearest Authorized Distributor, contact your local sales office.To learn more about Honeywell’s sensing and control products, call +1-815-235-6847 or 1-800-537-6945,visit , or e-mail inquiries to *********************addiTional infoRmaTionThe following associated literature is available at : • Product line guide• Product range guide: Position Sensors • Product range guide: Speed Sensors• Product range guide: Sensors and Switches for Potential Medical Applications• Product installation instructionswaRRanTy/RemedyHoneywell warrants goods of its manufacture as being free of defective materials and faulty workmanship. Honeywell’s standard product warranty applies unless agreed to otherwise by Honeywell in writing; please refer to your order acknowledgement or consult your local sales office for specific warranty details. If warranted goods are returned to Honeywell during the period of coverage, Honeywell will repair or replace, at its option, without charge those items it finds defective. The foregoing is buyer’s sole remedy and is in lieu of all other warranties, expressed or implied, including those of merchantability and fitness for a particular purpose. in no event shall honeywell be liable for consequential, special, or indirect damages.While we provide application assistance personally, through our literature and the Honeywell website, it is up to the customer to determine the suitability of the product in the application.Specifications may change without notice. The information we supply is believed to be accurate and reliable as of this printing. However, we assume no responsibility for its use.005909-4-EN IL50October 2014© 2014 Honeywell International Inc. All rights reserved.Mouser ElectronicsAuthorized DistributorClick to View Pricing, Inventory, Delivery & Lifecycle Information:H oneywell:SS441R SS449R SS443R SS343RT SS341RT SS349RT。

特点：●3.8-30VDC 供电 ● 数字电流沉输出 ● 3针一列PCB 引脚● 方块霍尔设计消除了机械压力效应 ● 磁特性温度补偿● 可定制特殊的动作/释放点 ● 双极，单极，锁存型●很高的输出电流能力——最大绝对电流50mA ● 动点/释放点对称于零点高斯（双极锁存） ● 工作温度范围-40～150℃ ● 封装材料：Plaskon 3300H● 表面封装型号：SS400-S （切短或整形的引脚）SS400 内含整个温度范围的热平衡集成电路，负的温度补偿特性能与低成本磁钢负温度系数为最佳匹配带宽间隙调整提供了SS400 在3.8～30VDC 电源电压范围内特别稳定的工作特性。

SS400能连续输出20mA 电流，最大绝对电流为50mA.SS411A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 70-701565-651560-601560-601265-651270-7010mT 7.0-7.01.56.5-6.51.56.0-6.01.56.0-6.01.26.5-6.51.27.0-7.01.0注：当锁存型突然掉电后，其输出在上电后可能改变状态，在足够强的磁场中，传感器的输出由所在磁场决定。

上升(10-90%)下降(90-10%)最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差选型指南型号磁场类型供电电压（VDC ）供电电流（最大值)输出类型输出电压（最大值）输出电流（最大值）*输出漏电流（最大值）输出开关时间Vcc=12V ，RL=1.6K C=20pF 磁特性-40℃0℃25℃85℃125℃150℃SS413A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS441A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS443A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS449A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS461A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS466A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 140-14020140-14020140-14020140-14020140-14020140-14020mT 14.0-14.02.014.014.02.014.0-14.02.014.0-14.02.014.0-14.02.014.0-14.02.0G 1352015117201811520201201515123158125105mT 13.52.01.511.72.01.811.52.02.012.01.51.512.31.50.812.51.00.5G 21580251908025180752518070151906010200555mT 21.58.02.519.58.02.518.07.52.5187.01.519.06.01.020.05.50.5G 435210304002303039023530400215304102003042018530mT 43.521.03.040.023.03.039.023.53.040.021.53.041.020.03.042.018.53.0G 110-1105090-905085-855085-8550100-10050110-11050mT 11.0-11.05.09.0-9.05.08.5-8.55.08.5-8.55.010.0-10.05.011.0-11.05.0G 200-200200185-185200180-180200180-180190180-180160185-185140mT 20.0-20.020.018.5-18.520.018.018.020.018.0-18.019.018.0-18.016.018.5-18.514.0注：可订购安装在线带和卷带上的SS400，引脚上间距0.1”, 每个卷带3000个SS400传感器。

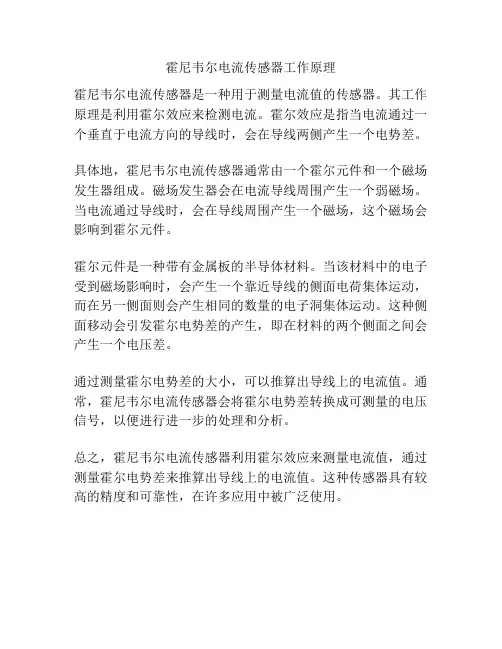

霍尼韦尔电流传感器工作原理
霍尼韦尔电流传感器是一种用于测量电流值的传感器。

其工作原理是利用霍尔效应来检测电流。

霍尔效应是指当电流通过一个垂直于电流方向的导线时，会在导线两侧产生一个电势差。

具体地，霍尼韦尔电流传感器通常由一个霍尔元件和一个磁场发生器组成。

磁场发生器会在电流导线周围产生一个弱磁场。

当电流通过导线时，会在导线周围产生一个磁场，这个磁场会影响到霍尔元件。

霍尔元件是一种带有金属板的半导体材料。

当该材料中的电子受到磁场影响时，会产生一个靠近导线的侧面电荷集体运动，而在另一侧面则会产生相同的数量的电子洞集体运动。

这种侧面移动会引发霍尔电势差的产生，即在材料的两个侧面之间会产生一个电压差。

通过测量霍尔电势差的大小，可以推算出导线上的电流值。

通常，霍尼韦尔电流传感器会将霍尔电势差转换成可测量的电压信号，以便进行进一步的处理和分析。

总之，霍尼韦尔电流传感器利用霍尔效应来测量电流值，通过测量霍尔电势差来推算出导线上的电流值。

这种传感器具有较高的精度和可靠性，在许多应用中被广泛使用。

Honeywell霍尔流量传感器广州南创谭工美国Honeywell流量传感器是一家财富100强公司发明和生产技术，以解决与全球宏观趋势，如安全性，安全性和能源的严峻挑战。

美国Honeywell流量传感器全球约132,000名员工，其中包括超过19,000名工程师和科学家，Honeywell 霍尔流量传感器的产品在多个国家设立了国外办事处及售后服务中心，并在中国设立了广州南创传感器事业部，为美国Honeywell流量传感器提供最佳的服务与解决方案。

有质量，交货，价值，和Honeywell霍尔流量传感器做的一切技术的不懈重点。

Honeywell霍尔流量传感器图片：Honeywell霍尔流量传感器自动化和控制解决方案美国Honeywell的环境控制，生命安全，安全，遥感，扫描，移动产品，以及建筑和工艺解决方案是在工作中，在150万个家庭，10万座建筑物，5000工业设施，以及数以百计的全球天然气和电力公用事业。

美国Honeywell的产品和解决方案，使客户能够捕获更多和更好的数据，更快的速度和整个无线景观，提高生产率，安全性和安全性，推动更好的决策，并降低了成本。

Honeywell霍尔流量传感器航天美国Honeywell流量传感器的航空航天产品和服务用于全球几乎所有的商业和商务飞机经营的今天，以及国防和空间应用。

美国Honeywell提供综合航空电子系统，发动机，系统和服务解决方案，认真听取美国Honeywell的客户和重点放在最能满足他们的需求，使飞行更安全，更可靠，更高效，更具成本效益的技术。

Honeywell霍尔流量传感器高性能材料和技术以开发和制造先进的材料和工艺技术，是人每天使用，以减少温室气体排放，阻止子弹，使生产的绿色燃料，增加炼油能力，加速药物发现，和保护药品的全球领先地位。

美国Honeywell的先进材料制造尼龙至计算机芯片医药包装产品，以及工艺技术由霍尼韦尔公司的UOP公司的形式大部分世界炼油厂的基础有效地生产汽油，柴油，喷气燃料，石油化工和生物燃料开发的关键。

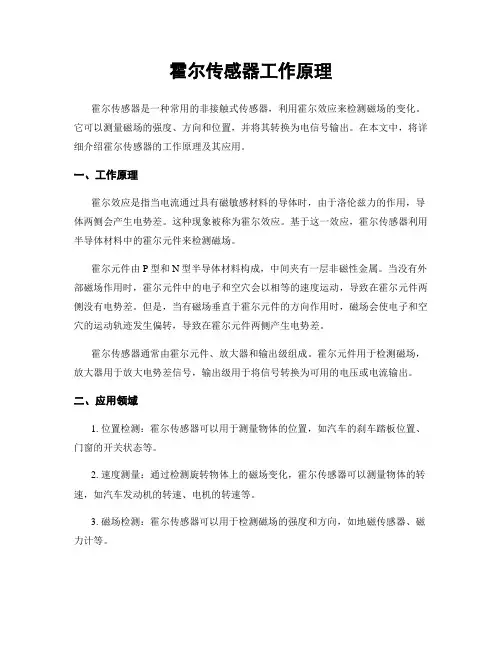

霍尔传感器工作原理霍尔传感器是一种常用的非接触式传感器，利用霍尔效应来检测磁场的变化。

它可以测量磁场的强度、方向和位置，并将其转换为电信号输出。

在本文中，将详细介绍霍尔传感器的工作原理及其应用。

一、工作原理霍尔效应是指当电流通过具有磁敏感材料的导体时，由于洛伦兹力的作用，导体两侧会产生电势差。

这种现象被称为霍尔效应。

基于这一效应，霍尔传感器利用半导体材料中的霍尔元件来检测磁场。

霍尔元件由P型和N型半导体材料构成，中间夹有一层非磁性金属。

当没有外部磁场作用时，霍尔元件中的电子和空穴会以相等的速度运动，导致在霍尔元件两侧没有电势差。

但是，当有磁场垂直于霍尔元件的方向作用时，磁场会使电子和空穴的运动轨迹发生偏转，导致在霍尔元件两侧产生电势差。

霍尔传感器通常由霍尔元件、放大器和输出级组成。

霍尔元件用于检测磁场，放大器用于放大电势差信号，输出级用于将信号转换为可用的电压或电流输出。

二、应用领域1. 位置检测：霍尔传感器可以用于测量物体的位置，如汽车的刹车踏板位置、门窗的开关状态等。

2. 速度测量：通过检测旋转物体上的磁场变化，霍尔传感器可以测量物体的转速，如汽车发动机的转速、电机的转速等。

3. 磁场检测：霍尔传感器可以用于检测磁场的强度和方向，如地磁传感器、磁力计等。

4. 电流检测：霍尔传感器可以通过测量电流产生的磁场来检测电流的大小和方向，如电流互感器、电流表等。

5. 接近开关：霍尔传感器可以用于检测物体的接近或离开，如门禁系统、安全开关等。

三、优点和局限性霍尔传感器具有以下优点：1. 非接触式测量：霍尔传感器不需要与被测物体直接接触，减少了磨损和污染的可能性。

2. 高灵敏度：霍尔传感器对磁场的变化非常敏感，可以检测微弱的磁场变化。

3. 快速响应：霍尔传感器的响应时间非常短，可以实时检测磁场变化。

4. 宽工作温度范围：霍尔传感器可以在较宽的温度范围内工作，适用于各种环境条件。

然而，霍尔传感器也存在一些局限性：1. 受磁场方向限制：霍尔传感器只能检测垂直于元件的磁场，对于水平方向的磁场不敏感。

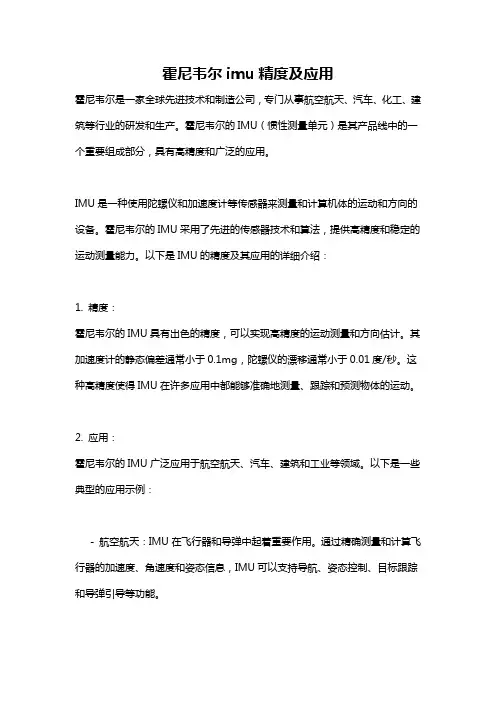

霍尼韦尔imu精度及应用霍尼韦尔是一家全球先进技术和制造公司，专门从事航空航天、汽车、化工、建筑等行业的研发和生产。

霍尼韦尔的IMU（惯性测量单元）是其产品线中的一个重要组成部分，具有高精度和广泛的应用。

IMU是一种使用陀螺仪和加速度计等传感器来测量和计算机体的运动和方向的设备。

霍尼韦尔的IMU采用了先进的传感器技术和算法，提供高精度和稳定的运动测量能力。

以下是IMU的精度及其应用的详细介绍：1. 精度：霍尼韦尔的IMU具有出色的精度，可以实现高精度的运动测量和方向估计。

其加速度计的静态偏差通常小于0.1mg，陀螺仪的漂移通常小于0.01度/秒。

这种高精度使得IMU在许多应用中都能够准确地测量、跟踪和预测物体的运动。

2. 应用：霍尼韦尔的IMU广泛应用于航空航天、汽车、建筑和工业等领域。

以下是一些典型的应用示例：- 航空航天：IMU在飞行器和导弹中起着重要作用。

通过精确测量和计算飞行器的加速度、角速度和姿态信息，IMU可以支持导航、姿态控制、目标跟踪和导弹引导等功能。

- 汽车：IMU在汽车中可以用于惯性导航、车辆稳定性控制和驾驶辅助系统等应用。

例如，通过测量车辆的加速度和角速度，IMU可以提供精确的车辆定位和导航信息，同时还可以检测车辆的侧倾和转向变化，实现动态稳定性控制。

- 建筑和工业：IMU可以用于测量和监测建筑物和工业设备的运动和振动。

通过安装IMU传感器，并使用相关的算法和软件，可以实时监测和记录建筑物的振动、变形和结构健康状况，以及工业设备的运行状态和故障诊断信息。

- 科研和机器人：IMU在科学研究和机器人行业中也有广泛应用。

研究人员可以使用IMU来测量和分析物体的运动和变形，以研究和理解自然现象和人类运动。

机器人也可以使用IMU来检测和控制自身的运动和姿态，实现精确的定位、导航和操作。

总之，霍尼韦尔的IMU具有高精度和广泛的应用领域。

无论是在航空航天、汽车、建筑还是工业和科研领域，IMU都能提供准确的运动测量和方向估计能力，支持各种导航、控制和监测应用。

磁阻敏感元件Honeywell在磁阻敏感元件(图3)，由长而薄的玻莫合金(一种铁镍合金)薄膜制成。

利用标准的半导体工艺，将薄膜附着硅片上。

四个磁阻组成惠斯通电桥。

同时在硅平面上制作了两个电流带，一个用来置位或复位输出的极性、另一个用来产生一个偏置磁场以补偿环境磁场。

Honeywell提供了在场地磁场范围内非常灵敏的磁阻传感器。

可测量几十微高斯的磁场，这是霍尔元件所不能做到的。

由于它的体积小，全固态，在某些场合下可以取代磁通门传感器。

Honeywell磁阻传感器家族包括：HMC1001/2-一轴或二轴基本传感器芯片，用于低成本场合HMC1021/2/3-一轴，二轴或三轴基本传感器芯片，更宽的磁场范围，成本更低HMC1501/12-基本线位移/角位移和旋转位移传感器HCM2003-三轴磁传感器模块，放大的模拟输出HMR2300-智能数字磁场计，高性能，便于使用HMR3000-数字罗盘模块特性·带微处理器的智能传感器·低成本，使用方便-一插即用·量程：±2Gauss，分辨率67μGauss·采样速度可选：10～157采样点/秒·三轴数字量输出：BCD码，ASCⅡ码或二进制码·9600或19.6K波特率可选择·符合RS-485标准，总线上连接多个单元·符合RS-232标准进行单点读数应用·航空用和船用罗盘·车辆遥感检测(侧滚/俯仰/偏航) ·过程控制·实验室仪器·异常检测·交通车辆检测·保安系统概述霍尼韦尔公司生产的三轴智能数字磁场计(HMR)可检测磁场的强度和方向，并与计算机直接通讯，输出X、Y、Z三个轴的分量。

用三个独立的桥路定向检测磁场的X、Y、Z轴的分量，电桥输出端相应电压的变化通过一个16位AD转换器转换为数字量。

可输入命令组态数据采样速率、输出格式、平均读数和零点偏移(见表1)。

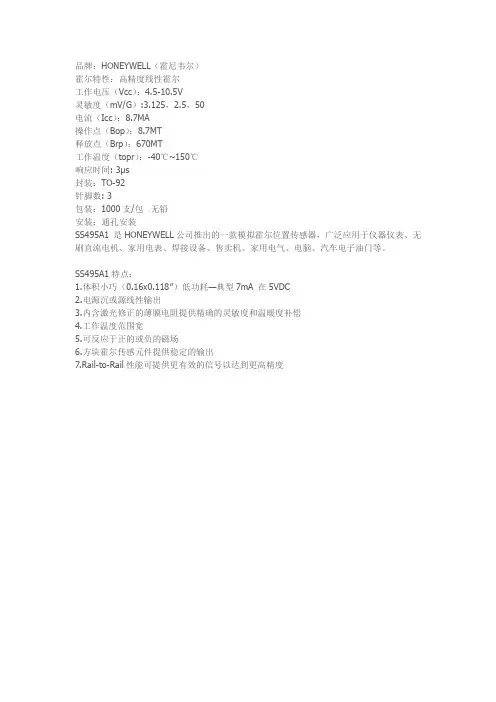

品牌：HONEYWELL（霍尼韦尔）
霍尔特性：高精度线性霍尔
工作电压（Vcc）：4.5-10.5V
灵敏度（mV/G）:3.125，2.5，50
电流（Icc）：8.7MA
操作点（Bop）：8.7MT
释放点（Brp）：670MT
工作温度（topr）：-40℃~150℃
响应时间: 3µs
封装：TO-92
针脚数: 3
包装：1000支/包无铅
安装：通孔安装
SS495A1 是HONEYWELL公司推出的一款模拟霍尔位置传感器，广泛应用于仪器仪表、无刷直流电机、家用电表、焊接设备、售卖机、家用电气、电脑、汽车电子油门等。

SS495A1特点：
1.体积小巧（0.16x0.118″）低功耗—典型7mA 在5VDC
2.电源沉或源线性输出
3.内含激光修正的薄膜电阻提供精确的灵敏度和温暖度补偿
4.工作温度范围宽
5.可反应于正的或负的磁场
6.方块霍尔传感元件提供稳定的输出
7.Rail-to-Rail性能可提供更有效的信号以达到更高精度。

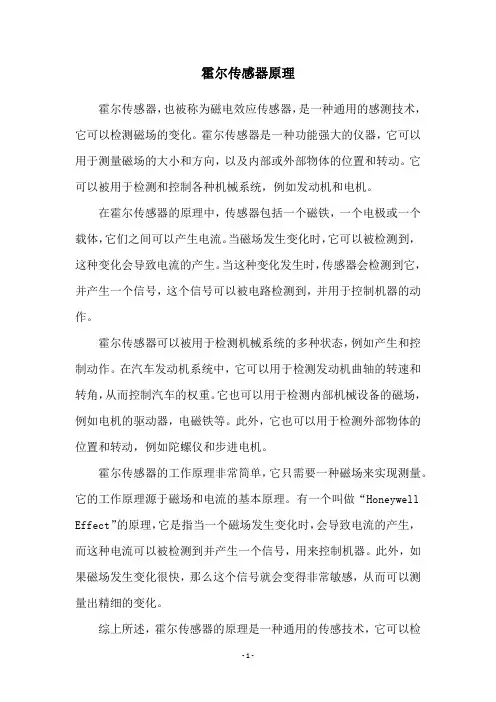

霍尔传感器原理霍尔传感器，也被称为磁电效应传感器，是一种通用的感测技术，它可以检测磁场的变化。

霍尔传感器是一种功能强大的仪器，它可以用于测量磁场的大小和方向，以及内部或外部物体的位置和转动。

它可以被用于检测和控制各种机械系统，例如发动机和电机。

在霍尔传感器的原理中，传感器包括一个磁铁，一个电极或一个载体，它们之间可以产生电流。

当磁场发生变化时，它可以被检测到，这种变化会导致电流的产生。

当这种变化发生时，传感器会检测到它，并产生一个信号，这个信号可以被电路检测到，并用于控制机器的动作。

霍尔传感器可以被用于检测机械系统的多种状态，例如产生和控制动作。

在汽车发动机系统中，它可以用于检测发动机曲轴的转速和转角，从而控制汽车的权重。

它也可以用于检测内部机械设备的磁场，例如电机的驱动器，电磁铁等。

此外，它也可以用于检测外部物体的位置和转动，例如陀螺仪和步进电机。

霍尔传感器的工作原理非常简单，它只需要一种磁场来实现测量。

它的工作原理源于磁场和电流的基本原理。

有一个叫做“Honeywell Effect”的原理，它是指当一个磁场发生变化时，会导致电流的产生，而这种电流可以被检测到并产生一个信号，用来控制机器。

此外，如果磁场发生变化很快，那么这个信号就会变得非常敏感，从而可以测量出精细的变化。

综上所述，霍尔传感器的原理是一种通用的传感技术，它可以检测磁场的变化，并产生一个信号用来控制机器。

它可以被用于测量磁场的大小和方向，以及内部或外部物体的位置和转动，而且它的敏感度极高，能够检测到精细的变化。

所以，霍尔传感器是一种功能强大的仪器，它在工业自动化和发动机控制领域得到了广泛的应用。

SS360PT/SS460P内置上拉电阻的高灵敏度锁存型数字霍尔效应传感器集成电路说明SS360PT/SS460P内置上拉电阻的高灵敏度锁存型霍尔效应传感器集成电路结构尺寸小、灵敏度高，借助永磁铁或电磁铁提供的磁场进行工作，可应用于各种不同领域。

它们可对磁场南北极的变换做出响应：SS360PT由北极激活，SS460P由南极激活。

SS360PT/SS460P具有高磁灵敏度（标准值为30 G，,最大值55 G），可提供可靠的切换点。

该传感器集成电路在霍尔元件上并不使用斩波稳定技术，与竞争对手的使用斩波稳定技术的高灵敏度霍尔效应双极锁存型传感器集成电路相比，可提供更清晰的输出信号，获得更快的锁存器响应时间。

内部上拉电阻可以消除传感器对外部组件的需要，帮助客户降低系统成本。

作为经济型的高性能传感器，SS360PT/SS460P 特别适合要求严格、成本敏感的大批量应用。

特点和优势· 在同类产品中有最快的响应速度：使无刷直流电机的换向效率更高· 未使用斩波稳定技术：输出的信号更清晰· 高灵敏度：可在标准30 G、25°C [77°F]的环境下使用；在最大55 G的环境中的使用温度范围可达-40°C至125°C [-40°F至257°F]；允许使用更小的磁体或更大的气隙。

· 内部上拉霍尔集成电路设计：简化安装，帮助减少零部件数量和系统成本· 双极锁存型磁性元件：使这些产品非常适用于速度精确感测和RPM测量这些产品具有反向极性保护，在-40 °C至125 °C [-40 °F至257 °F]的温度范围内可输出稳定的信号。

其允许供电电压范围为3 Vdc至24 Vdc（详细信息请参考下面的技术参数部分）。

无刷直流电机制造商需要性能可靠、稳定的锁存型传感器，以实现更高的效率和更小的尺寸设计。

霍尔传感器工作原理一、引言霍尔传感器是一种基于霍尔效应的传感器，可以用于测量磁场、检测磁性材料、测量电流等。

本文将详细介绍霍尔传感器的工作原理及其应用。

二、霍尔效应霍尔效应是指当电流通过一块导电材料时，如果该材料处于磁场中，将会在材料两侧产生电势差。

这种现象被称为霍尔效应，是由美国物理学家爱德华·霍尔于1879年首次发现的。

三、霍尔传感器的结构霍尔传感器通常由霍尔元件、增益放大器和输出级组成。

1. 霍尔元件：霍尔元件是核心部件，由半导体材料制成。

它具有一个电流引脚、两个电压引脚和一个磁场敏感区域。

当磁场作用于敏感区域时，霍尔元件产生电势差。

2. 增益放大器：霍尔元件产生的电势差非常微弱，需要经过增益放大器放大后才能得到可用的电信号。

增益放大器通常由运算放大器构成，可以将输入信号放大数十倍。

3. 输出级：输出级接收增益放大器输出的电信号，并将其转换为可用的输出形式，例如电压或电流。

四、霍尔传感器的工作原理当电流通过霍尔元件时，如果材料处于磁场中，磁场将作用于霍尔元件的敏感区域。

根据霍尔效应，敏感区域的两侧将产生电势差。

电势差的大小与磁场的强度成正比，方向与磁场的方向有关。

霍尔传感器利用霍尔效应的这一特性进行磁场测量。

当磁场作用于霍尔传感器时，霍尔元件产生的电势差被放大器放大，并经过输出级转换为可用的输出信号。

通过测量输出信号的大小，我们可以确定磁场的强度和方向。

五、霍尔传感器的应用1. 磁场测量：霍尔传感器可以用于测量磁场的强度和方向。

例如，在车辆导航系统中，霍尔传感器可以用于测量地球磁场，从而确定车辆的方向。

2. 磁性材料检测：霍尔传感器可以检测物体是否具有磁性。

例如，在工业生产中，霍尔传感器可以用于检测金属零件是否具有磁性，从而进行质量控制。

3. 电流测量：霍尔传感器可以用于测量电流的大小。

例如，在电子设备中，霍尔传感器可以用于测量电路中的电流，以确保电路的正常运行。

4. 接近开关：霍尔传感器可以用作接近开关。

前言本说明讨论如何用SS400/SS4/SS1系列开关霍尔传感器替代直流电动机中的机械换相。

该系列传感器价格低，其动作及释放点的高斯数很低（＠25℃±40℃），可作为一种低成本的磁性换相器使用。

它们与低功耗半导体配合使无刷直流电机在电机市场上极具价格竞争力。

工作原理无刷直流电机基本上与带电刷电机的内部构造相同。

电源施加于转子线圈，永久磁铁是转子的一部分。

依电动机设计方式的不同而确定旋转件是在内部还是在外部。

直流电动机的电刷和换相器也由位置传感器和电子开关所代替。

扭矩，即产生运动的力，在直流电机上是通过永久磁场与线圈电流相互作用产生。

在有刷电机中，换相器切换电枢线圈，从而提供了适当的磁通量和转子电流互相感应。

而在无电刷电机中，一个位置传感器即可通过逻辑电路和驱动电路感知旋转磁铁的位置，并激励正确的线圈。

典型驱动电路当今社会，有多种无刷直流电机正在广泛应用。

图1是一个三相8极电动机，使用双极霍尔效应传感器。

旋转的永久磁铁在传感器面前运动从而使传感器改变状态。

传感器在每次南极通过时开始工作。

图2为三个传感器的输出图，这三个传感器在无刷电机中的电角度间隔为30度。

在8极磁铁无刷电机中，相邻南极间的电角度为90度。

当三个传感器放置间隔角度为30度时，第一个传感器动作于30度，第二个为60度，第三个为90度。

北极通过传感器时，传感器会释放。

每个旋转8极磁铁的北极与相邻南极的角度为45度。

“动作”完毕后，每个传感器都会在45度角后释放。

三个传感器的输出，作为轴位置编码器使用。

传感器将磁铁位置和极性信息，提供给逻辑电路，再控制三极管的开闭，三极管的排列为“H ”型桥式。

图1 典型无电刷直流电动机主要零件图2 传感器的工作SS400/SS4/SS1低高斯双极霍尔效应传感器图3是一个使用6个三极管和三个霍尔效应传感器的驱动电路样例。

每一对三极管被开启或关闭，根据旋转磁铁的位置决定。

根据磁铁位置上，转子线圈的电流有相应的频率和时间。

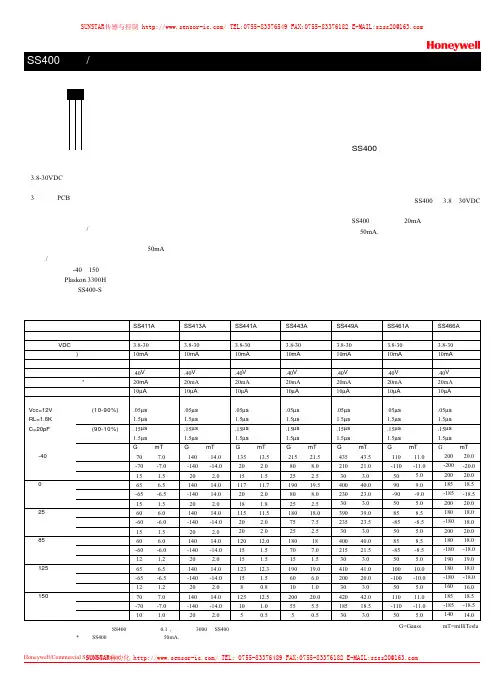

56Honeywell 开关型霍尔位置传感器SS400系列/开关型MICRO SWITCH选型指南型号SS411A SS413A SS441A SS443A SS449A SS461A SS466A 磁场类型 双极 双极 单极 单极 单极 锁存 锁存供电电压（VDC3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 供电电流（max ）10mA 10mA 10mA 10mA 10mA 10mA 10mA 输出类型 电流沉 电流沉 电流沉 电流沉 电流沉 电流沉 电流沉输出电压（max ）40V 40V 40V 40V 40V 40V 40V 输出电流max*20mA 20mA 20mA 20mA 20mA 20mA 20mA 输出漏电流，max 10μA 10μA 10μA 10μA 10μA 10μA 10μA 上升 (10-90%) .05μs typ. 1.5μs max .05μs typ. 1.5μs max .05μs typ. 1.5μs max .05μs typ. 1.5μs max.05μs typ. 1.5μs max .05μs typ. 1.5μs max .05μs typ. 1.5μs max 输出开关时间 Vcc=12V RL=1.6K C=20pF 下降(90-10%) .15μs typ. 1.5μs max .15μs typ. 1.5μs max .15μs typ. 1.5μs max .15μs typ. 1.5μs max .15μs typ. 1.5μs max .15μs typ. 1.5μs max .15μs typ. 1.5μs max最大动作点 G mT 70 7.0 G mT 140 14.0 G mT 135 13.5 G mT 215 21.5 G mT 435 43.5 G mT 110 11.0 G mT 200 20.0 最小释放点-70 -7.0 -140 -14.0 20 2.0 80 8.0 210 21.0 -110 -11.0 -200 -20.0 磁特性-40℃最小回差15 1.5 20 2.0 15 1.5 25 2.5 30 3.0 50 5.0 200 20.0 最大动作点65 6.5 140 14.0 117 11.7 190 19.5 400 40.0 90 9.0 200 20.0 最小释放点 -65 -6.5 -140 14.0 20 2.0 80 8.0 230 23.0 -90 -9.0 185 18.5 0℃最小回差 15 1.5 20 2.0 18 1.8 25 2.5 30 3.0 50 5.0 200 20.0 最大动作点 60 6.0 140 14.0 115 11.5 180 18.0 390 39.0 85 8.5 180 18.0 最小释放点 -60 -6.0 140 14.0 20 2.0 75 7.5 235 23.5 -85 -8.5 -180 18.0 25℃最小回差15 1.5 20 2.0 20 2.0 25 2.5 30 3.0 50 5.0 200 20.0 最大动作点 60 6.0 140 14.0 120 12.0 180 18 400 40.0 85 8.5 180 18.0 最小释放点 -60 -6.0 -140 -14.0 15 1.5 70 7.0 215 21.5 -85 -8.5 -180 -18.0 85℃最小回差12 1.2 20 2.0 15 1.5 15 1.5 30 3.0 50 5.0 190 19.0 最大动作点 65 6.5 140 14.0 123 12.3 190 19.0 410 41.0 100 10.0 180 18.0 最小释放点 -65 6.5 -140 14.0 15 1.5 60 6.0 200 20.0 -100 10.0 -180 -18.0 125℃最小回差 12 1.2 20 2.0 8 0.8 10 1.0 30 3.0 50 5.0 160 16.0 最大动作点 70 7.0 140 14.0 125 12.5 200 20.0 420 42.0 110 11.0 185 18.5 最小释放点 -70 -7.0 -140 -14.0 10 1.0 55 5.5 185 18.5 -110 -11.0 -185 -18.5 150℃最小回差10 1.020 2.05 0.55 0.530 3.050 5.0140 14.0G=Gauss mT=milliTesla注:可订购安装在线带和卷带上的SS400,引脚上间距0.1”,每个卷带含3000个SS400传感器.所有SS400系列绝对输出电流值为50mA开关型霍尔位置传感器MICRO SWITCH SS400系列/开关型5758Honeywell 开关型霍尔位置传感器SS100系列/开关型,表面封装MICRO SWITCHG=GaussMT=milliTesla型号SS111A SS113A SS141A SS143A SS149A SS161A SS166A 磁性能 双极 双极 单极 单极 单极 锁存 锁存供电电压（VDC ）3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 3.8-30 供电电流（max ）10mA 10mA 10mA 10mA 10mA 10mA 10mA 输出类型 电流沉 电流沉 电流沉 电流沉 电流沉 电流沉 电流沉输出电压（max ）40V 40V 40V 40V 40V 40V 40V 输出电流max20mA 20mA 20mA 20mA 20mA 20mA 20mA 漏电流，max 10μA 10μA 10μA 10μA 10μA 10μA 10μA.1.5μs . 1.5μs . 1.5μs . 1.5μs .1.5μs . 1.5μs .1.5μs 输出开关时间上升下降.1.5μs 1.5μs .1.5μs 1.5μs 1.5μs .1.5μs .1.5μs 最大动作点 G mT 70 7.0 G mT 140 14.0 G mT 135 13.5 G mT 215 21.5 G mT 440 44.0 G mT 110 11.0 G mT 200 20.0 最小释放点-70 -7.0 -140 -14.0 20 2.0 80 8.0 210 21.0 -110 -11.0 -200 -20.0 磁特性-40℃最小回差15 1.5 20 2.0 15 1.5 25 2.5 30 3.0 50 5.0 200 0.0 最大动作点65 6.5 140 14.0 117 11.7 190 19.0 400 40.0 90 9.0 185 18.5 最小释放点 -65 -6.5 -140 14.0 20 2.0 80 8.0 230 23.0 -90 -9.0 -185 -18.5 0℃最小回差 15 1.5 20 2.0 18 1.8 25 2.5 30 3.0 50 5.0 200 20.0 最大动作点 60 6.0 140 14.0 115 11.5 180 18.0 390 39.0 85 8.5 180 18.0 最小释放点 -60 -6.0 -140 14.0 20 2.0 75 7.5 235 23.5 -85 -8.5 -180 18.0 25℃最小回差15 1.5 20 2.0 20 2.0 25 2.5 30 3.0 50 5.0 200 20.0 最大动作点 60 6.0 140 14.0 120 12.0 180 18 400 40.0 85 8.5 180 18.0 最小释放点 -60 -6.0 -140 -14.0 15 1.5 70 7.0 215 21.5 -85 -8.5 -180 -18.0 85℃最小回差12 1.2 20 2.0 15 1.5 15 1.5 30 3.0 50 5.0 190 19.0 最大动作点 65 6.5 140 14.0 123 12.3 190 19.0 410 41.0 100 10.0 180 18.0 最小释放点 -65 6.5 140 14.0 15 1.5 60 6.0 200 20.0 -100 10.0 -180 -18.0 125℃ 最小回差12 1.220 2.08 0.810 1.030 3.050 5.0160 16.0开关型霍尔位置传感器MICRO SWITCH SS100系列/开关型、表面封装地址：西安市高新区创新大厦MF5 网站：,E-mail:*******************.com5960SS94B1系列Honeywell 模拟霍尔位置传感器 MICRO SWITCH安装尺寸（仅供参考） 输出特性（仅供参考）特点：·单个电流沉或电流源输出 ·增强的温度稳定性 ·三针一列引脚·激光修正的薄膜和厚膜电阻减少了灵敏度变化并带温度 补偿内部结构图SS94B 选型指南规格SS94B1供电电压（VDC） 4.5-12工作性能@5VDC消耗电流(mA) 8typ.,11max 输出电流/Type 输出电压比率变化/电流沉或电流源输出1mA typ.,2mAmax输出电压范围 负高斯 正高斯 0.4V type Vs-0.4V typ 磁特性@25℃ 满量程 零点(偏置@0高斯) 灵敏度(mV/高斯) 线性度(%满量程) 5VDC(-67.0to+67.0mT,typ) 4.0V(-670to+670gauss,typ.)2.5±0.03V3.125±0.063 -0.5±0.5 温度误差(@25℃) 零点飘移(%/℃) 灵敏度飘移(%/℃)±0.03 ±0.0361Honeywell 模拟霍尔位置传感器 MICRO SWITCH特点：·单个电流沉或电流源输出 ·提高的温度稳定性 ·三针一列PCB 引脚·激光修正的薄膜和厚膜电阻减少了灵敏 度变化并带温度补偿·敏感磁场强度±100到±2500高斯SS94A 选型指南规格 SS94A1 SS94A1B SS94A1E SS94A1F SS94A2SS94A2C SS94A2D 主要特点通用 5VDC 工作低飘移高灵敏度噪声屏蔽++噪声屏蔽++噪声屏蔽++供电电压（VDC ）*6.6-12.6 4.5-8.0 6.6-12.6 6.6-12.6 6.6-12.6 6.6-12.6 6.6-12.6消耗电流（mA ）** 13typ 30max 8typ17.5max13typ30max 13typ 30max 13typ 30max 13typ 30max 13typ 30max 输出电流(mA) 电流沉或源 1max 1max1max1max1max1max1max反应时间（μsec ） 3typ 3typ 3typ 3typ 3typ 3typ 3typ 磁特性*** 满量程*625 Vs375 Vs625 Vs625 Vs625 Vs625 Vs625 Vs测量磁场范围（gauss ）* -500-+500 -500-+500 -500-+500 -100-+100 -500-+500 -1000-+1000 -2500-+2500灵敏度（mV/gauss@25C ） 50±.1 1.875±1.00 5.0±.1 25.0±.5 5.0±0.1 2.0±0.05 1.00±0.02 线性度+(%span) -0.8typ -1.5max -0.8typ-1.5max-0.8typ-1.5max-0.8typ -1.5max-0.8typ -1.5max-0.8typ -1.5max-0.8typ -1.5max输出Vout(Ogauss@25C)*** 4.00±0.04V 2.50±0.05v 4.00±0.04v 1.00±0.08v 4.00±0.04v 4.00±0.04v 4.00±0.04v 温度误差（所有%S 以 25值为基准）* 零点（%/C ） 灵敏度（%/C ）±.02 ±.02±0.25 ±0.25±.01 ±.02±.10 ±.02 .055±.02 ±.02±.0125 ±.02±.007 ±.02*-40℃～12℃**包括负载，典型在25℃/最大在-40℃***＠Vs=5VDC 只限于SS94AIB/＠Vs=8VDC 适用其余型号 +曲线始末端点直线法++陶瓷背面镀银与引脚电气连接 规定用2.2K Ω电阻除非另外标注零点电压(0高斯时电压)和灵敏度与供电电压比率变化62Honeywell 模拟霍尔位置传感器MICRO SWITCH特点：·体积小巧(0.16×0.118″) 低功耗—典型7mA 在5VDC ·电源沉或源线性输出·内含激光修正的薄膜电阻提供精确的灵 敏和温度补偿·工作温度范围-40～+150℃ ·可反应于正的或负的磁场·方块霍尔传感元件提供稳定的输出·Rail-to-Rail 性能可提供更有效的信号 以到达更高精度订货指南Vs=5.0V,T A =-40至+125℃(除非另外标明)指标 SS495A 标准 SS495A1 高精度 SS495A2*基本型供电电压（VDC ） 4.5-10.5 4.5-10.54.5-10.5 Typ. 7.0 7.07.0供电电流@25C(mA) Max. 8.50 8.5 8.5输出类型（电流沉 源）比率变化 比率变化 比率变化 输出电流（mA ） 典型电流沉 最小电流源 最小电流沉 最小电流沉 Vs ＞4.5V Vs ＞4.5V Vs ＞4.5V Vs ＞5.0V 1.5 1.0 0.6 1.0 1.5 1.0 0.6 1.01.5 1.0 0.6 1.0 磁特性@25C ，5VDC Typ Guass:-670-+670(-67-+67mT)磁场范围 Min Guass:-600-+600(-60-+67mT)Typ 0.2-(Vs-0.2)输出电压范围 Min 0.4-(Vs-0.4)零点电压（输出@0高斯、伏） 2.500±0.075 2.5±0.100 灵敏度（mV/G ） 3.125±0.125 3.125±0.094 3.125±0.156 Typ -1.0% -1.0%线性误差（%量程） Max -1.5% -1.5%温度误差 零点飘移（%/C ） 灵敏度飘移（%/C ） ≥25℃Max ＜25℃Max ±0.06% ±0.04%% +0.02%±0.03% +0.03%±0.03%±0.07% -0.02%+0.06%-0.01%+0.07%*散装，每包1000个表面安装型：加后缀S 如：SS495A-S 线带包装T1型：加后缀T1丝带包装P 型(表面安装)：加后缀SP MilliTesla=Gauss ×10-1　公司由传感器销售部、仪表销售部、工程部和总务部四个部组成。

霍尔传感器参数霍尔传感器是一种广泛应用于工业自动化、汽车领域以及各种电子设备中的传感器，利用霍尔效应将磁场信号转换成电信号。

它能够检测磁场的变化，并将这些变化转化成为输出信号，被广泛应用于测速、位置、电流等多个方面。

在本篇文章中，将介绍霍尔传感器的工作原理，并从参数角度深入解析霍尔传感器的特点、参数及其影响。

一、霍尔传感器的工作原理霍尔传感器的工作原理基于霍尔效应。

当电流通过导体时，会产生磁场，而当这个导体放置在外部磁场中时，就会受到外部磁场的影响。

这就是霍尔传感器的工作原理，即利用外部磁场对导体的影响，来检测磁场的变化，并将其转化为电信号输出。

二、霍尔传感器的参数1. 额定工作电压（Rated Operating Voltage）额定工作电压指的是霍尔传感器在正常工作时所需的电压范围。

通常情况下，霍尔传感器的额定工作电压为3.3V或5V，不同的型号可能会有所不同。

2. 灵敏度（Sensitivity）灵敏度是指霍尔传感器输出信号与输入磁场变化之间的关系，通常用mV/G（毫伏/高斯）或mV/mT（毫伏/特斯拉）来表示。

灵敏度越高，代表霍尔传感器对磁场的敏感程度越高。

3. 工作温度范围（Operating Temperature Range）工作温度范围是指霍尔传感器正常工作所能承受的温度范围。

一般情况下，霍尔传感器的工作温度范围在-40℃至85℃之间。

4. 输出类型（Output Type）霍尔传感器的输出类型通常包括模拟输出和数字输出两种。

模拟输出一般是指输出的是一个电压或电流信号，而数字输出则是指输出的是一个数字信号，通常是脉冲信号或数字电平信号。

5. 响应时间（Response Time）响应时间是指霍尔传感器在受到磁场变化后产生有效输出的时间。

一般情况下，响应时间越短代表霍尔传感器的响应速度越快。

6. 封装类型（Package Type）封装类型是指霍尔传感器的外形尺寸和引脚排布形式。

常见的封装类型有SOT-23、SIP、TO-92等，不同的封装类型适用于不同的应用场景。

特点：●感应类铁磁金属目标物● 数字电流沉输出（集电极开路）● 比电磁感应传感器有更好的信躁比，优异的 低速性能，输出幅度与转速无关。

●高速反应速度-100KHz 以上● 抗电磁干扰● 反向电压和浪涌电压保护● 很宽的连续工作温度范围（-40～+150） 短时可至160℃概述1GT1系列齿轮传感器利用磁钢偏置的霍尔集成电路来准确的传感类铁金属的运动。

特殊设计的IC 带分离的电容和偏置磁钢，被密封在探头形式的外壳内。

传感器可在4.5至24VDC 电流电压条件下工作，输出为电流沉数字输出（集电极开路），标准的反向电压保护，如电源被无意反接，传感器不会被损坏，内置浪涌电压保护在+60V ，-40V 范围内。

传感器的工作状态是否最佳与以下几种因素有关，必须综合考虑。

●目标物的材料，形状，速度。

● 传感器/目标物间隙● 环境温度● 接近时的磁性材料描述齿轮传感器型号1GT101DC典型应用汽车：● 曲轴和凸轮轴速度/位置检测● 传输速度● 转速表● 防抱死系统控制（ABS 系统）工业：● 链轮齿速度检测● 链输送带的速度和距离检测● 运动停止检测● 高速低成本接近开关● 速度计、计数器GT1订货指南安装尺寸（仅供参考）技术规格所有规格都在1K 上拉电阻下得到电气规格绝对最大规格*开关性能**供电电压供电电流输出电压（输出低电平）输出漏电流（输出高电平）开关时间上升（10到90%）下降（90到10%）供电电压（Vs ）输出端外接电压（输出高电平）输出电流温度范围 贮存 工作动作点释放点回 差4.5和24VDC 10mA （典型值）.,20mA （最大值）0.4V （最大值）10µA （最大值）,leakage into sensor 15µsec.（最大值）1.0µusec.（最大值）±30VDC 连续-0.5到+30V 40mA sinking-40到150℃（-40到302˚F ）-40到150℃（-40到302˚F ）3.7±1.25˚（3,28±1,13mm ）4.7±2.50˚（4,16±2,21mm ）8.4±3.70˚（7,45±3,34mm)*对于固态器件，当到达绝对最大规格，传感的性能将会变化，尽管如此，传感器不会被损坏，除非超过绝对最大规格。

模拟霍尔位置传感器*散装，每包1000个表面安装型：加后缀S 如：SS495A-S 线带包装T1型：加后缀T1线带包装 P 型（表面安装）：加后缀SPMilliTesla=Guass x 10-1订货指南V S =5.0V, T A =-40至+150℃（除非另外标明）特点：●体积小巧（0.16x 0.118″） 低功耗—典型7mA 在5VDC ● 电源沉或源线性输出● 内含激光修正的薄膜电阻提供精确的灵敏 度和温暖度补偿●工作温度范围-40~+150 ● 可反应于正的或负的磁场● 方块霍尔传感元件提供稳定的输出● Rail-to-Rail 性能可提供更有效的信号以达到更高精度SS495 系列传感器的输出与电源电压成比率变化关系，并与磁场强度成正比。

新的霍尔电路提供增强的温度稳定性和灵敏度。

激光修正的薄膜电阻提供高精度（零点±3%，灵敏度±3%）以下和温度补偿减小零点和增益温飘，方块霍尔芯片把影响输出的机械和热应力效应减少到最小程度，正的灵敏度温度系数（0.02%/˚C 典型值）有助于补偿低成本磁钢负的温度系数。

Rail-to-Rail （全电压范围）性能可提供更有用的信号以达到高的精度。

内部电路结构图指标供电电压（VDC ）供电电流@25℃（mA ）输出类型（电流沉源）输出电流（mA ）典型电流源最小电流源最小电流沉最小电流沉磁特性 @25℃，5VDC 磁场范围输出电压范围零点电压（输出@0高斯，伏）灵敏度（mV/G ）线性误差（%量程）温度误差零点漂移（%/℃）灵敏度漂移（%/℃）SS495A 标准4.5-10.57.08.7比率变化1.51.00.61.0SS495A1高精度4.5-10.57.08.7比率变化1.51.00.61.0SS495A2＊基本型4.5-10.57.08.7比率变化1.51.00.61.0典型值最大值Vs>4.5V Vs> 4.5V Vs >4.5V Vs >5.0V典型值最小值典型值最小值典型值最大值≥25°C(最大值)<25°C(最大值)±0.04%-0.02, +0.060.0, +0.06高斯：-670 ~ +670(-67~ +67mT)高斯：-600 ~ +600(-60~ +67mT)0.2 ~ (Vs-0.2)0.4 ~ (Vs-0.4)2.500±0.0753.125±0.1253.125±0.094-1.0%-1.5%2.5±0.1003.125±0.156±0.07%-0.02, +0.06-0.01, +0.07±0.06%-0.01, +0.050.0, +0.06VS VS对Vs对比率典型频率反应VNULL线性度VS Vs供电电流VS温度输出曲线VS 5.0VDC灵敏度/V VS VsGuass:-840-+840(-84-+84mT)Guass:-750-+750(-75-+75mT)0.2-(Vs-0.2)0.4-(Vs-0.4)-1.0%-1.5%模拟霍尔位置传感器SS490指标V S =5.0V,T A =－40~150℃(除非另外标明)指标供电电压（VDC ）供电电流@25℃（mA ）输出类型（电流沉源）输出电流（mA ）典型电流源最小电流源最小电流沉最小电流沉磁特性 @25℃，5VDC 磁场范围输出电压范围零点电压（输出@0高斯，伏）灵敏度（mV/G ）线性误差（%量程）温度误差零点漂移（%/℃）灵敏度漂移（%/℃）SS496B 标准4.5-10.57.08.7比率变化1.51.00.61.02.500±0.1502.500±0.200±0.06%-0.02， +0.06-0.02， +0.06SS496A1高精度4.5-10.57.08.7比率变化1.51.00.61.02.500±0.0752.500±0.075±0.032%-0.01， +0.06-0.00， +0.06（典型值）.（最大值）.Vs>4.5V Vs> 4.5V Vs >4.5V Vs >5.0V典型值最小值典型值最小值典型值最大值≥25℃(最大值)<25℃(最大值)零点漂移VS 温度灵敏度漂移VS 温度典型频率反应V NULL VS Vs 对比率线性度VS Vs供电电流VS 温度输出曲线@Vs=5.0VDC灵敏度/V VS Vs安装尺寸（仅供参考）传感器封装可选表面封装形式推荐型号SS495A1 SS495A SS496B特点高精度标准型标准型。

霍尼韦尔压力传感器的原理与应用介绍传感器工作原理压力传感器中紧要使用的压电材料包括有石英、西石酸評納和礎酸二氢胺。

其中石英（二氧化硅）是一种天然体,压电效应就是在这种晶体中发觉的,在确定的温度范之内,压电性质一直存在,但温度超范之后压电性质完全消失高温就是所谓的“居里点”）:由于随着应力的变化电场变化微小（也就说压电系数比较低）,所以石英渐渐被其他的压电晶体所替代。

而酒石酸評钠具有很大的压电灵款度和压电系数,但是它只能在室不冷不热湿度比较低的环境下オ能够应用。

磷酸二氢厳属子人造晶体,能够承受高不冷不热相当高的湿度,所以已经得到广泛的应用现在压电效应也应用在多晶体上,比如现在的压电陶瓷,包括钛酸钡压电陶瓷、P2ZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。

压电效应是压电传感器的紧要工作原理,压电传感器不能用于静态测量,由于经过外力作用后的电荷,只有在回路具有无限大的输入阻抗时才得到保存。

实际的情況不是这样的,所以这决议了压电传感器只能够測量动态的应力如有疑问请咨询：霍尼韦尔压力传感器拉压力传感器的特性拉压力传感器是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电路转换为电的信号，从而实现后面的掌控。

它的优点是精度高，测量范围广,寿命长,结构简单，频响特性好。

拉压力传感器又叫电阻应变式传感器，广泛运用在工业称重系统、平台秤、电子秤、吊钩秤、配料秤等测力场合。

它的优点是精度高，测量范围广,寿命长,结构简单，频响特性好。

下面我向大家认真的介绍一下拉压力传感器特性。

拉压力传感器的特性：1、线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。

定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。

2、灵敏度：灵敏度是传感器静态特性的一个紧要指标。

其定义为输出量的增量与引起该增量的相应输入量增量之比。

用S表示灵敏度。

3、迟滞：传感器在输入量由小到大正行程及输入量由大到小反行程、变化期间其输入输出特性曲线不重合的现象成为迟滞。
