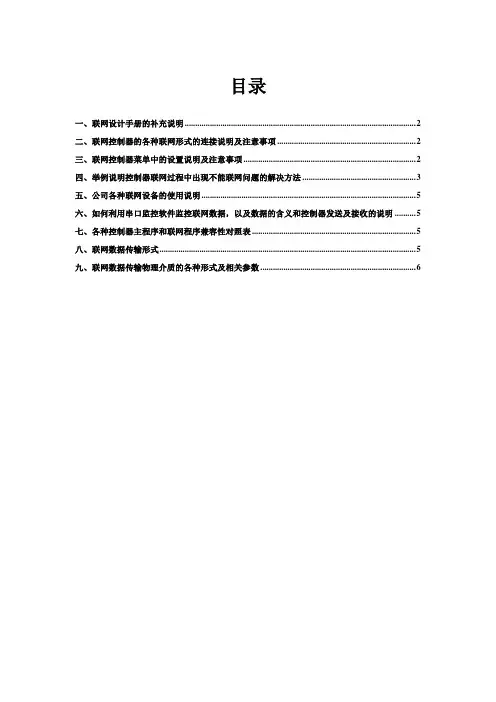

目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (5)八、联网数据传输形式 (5)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。
海湾联网调试手册work Information Technology Company.2020YEAR目录一、联网设计手册的补充说明 (3)二、联网控制器的各种联网形式的连接说明及注意事项 (3)三、联网控制器菜单中的设置说明及注意事项 (4)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (4)五、公司各种联网设备的使用说明 (6)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (7)七、各种控制器主程序和联网程序兼容性对照表 (7)八、联网数据传输形式 (7)九、联网数据传输物理介质的各种形式及相关参数 (7)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (6)八、联网数据传输形式 (6)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
JB-QG-GST9000JB-QT-GST9000火灾报警控制器（联动型）火灾报警控制器调试指南目录第一章GST9000火灾报警控制器（联动型）简介 (1)1.1控制器配置 (1)1.2系统容量 (1)1.3内部结构说明 (1)第二章系统调试与升级 (3)2.1重要说明 (3)2.1.1初始化主机箱 (3)2.1.2数据初始化 (3)2.1.3恢复回路板定义 (4)2.1.4指示灯状态说明 (4)2.1.5其他注意事项 (5)2.2硬件设置 (5)2.2.1机箱编号设置 (5)2.2.2分板号设置 (5)2.2.3盘设置 (6)2.3系统调试 (6)2.3.1开机 (6)2.3.2全部数据初始化 (6)2.3.3初始化主机箱 (6)2.3.4检测回路信息 (6)2.3.5外部线路检查 (8)2.3.6外部设备注册 (8)2.3.7数据库下载 (8)2.3.8系统设置/用户设置 (9)2.3.9系统测试 (10)2.4系统升级 (10)2.4.1硬件故障更换 (10)2.4.2软件兼容性 (13)2.4.3软件升级 (13)第三章平行电缆布线工程的调试要求 (17)3.1平行电缆工程常见问题 (17)3.2定点调试 (17)3.3解决措施 (18)3.3.1留用电缆接地处理 (18)3.3.2更改或更换回路板 (18)3.3.3添加LD-8321总线中继器 (18)3.3.4更换线路 (19)第四章重要更改汇总 (20)4.1软件更新历程 (20)4.1.1主板程序重要更新 (20)4.1.2转换板程序重要更新 (21)4.1.3回路板程序重要更新 (21)4.1.4灯板程序重要更新 (22)4.2重要硬件变更 (22)4.2.1主板硬件变更 (22)4.2.2转换板硬件变更 (23)4.2.3回路板硬件变更 (24)4.2.4灯板硬件变更 (25)第五章常见问题分析与处理 (26)5.1液晶显示类问题 (26)5.1.1分析思路 (26)5.1.2常见问题 (26)5.2注册类问题 (27)5.2.1分析思路 (27)5.2.2常见问题 (27)5.3定义类问题 (28)5.3.1分析思路 (28)5.3.2常见问题 (29)5.4联网类问题 (30)5.4.1分析思路 (30)5.4.2常见问题 (30)5.5数据上传下载类问题 (30)5.5.1分析思路 (30)5.5.2常见问题 (30)第一章GST9000火灾报警控制器（联动型）简介1.1控制器配置GST9000控制器的配置包括：显示面板含主板、灯板、数字键盘板、功能键盘板、液晶屏、触摸屏（选配）、打印机。
JTY-HM-GST102线型光束感烟火灾探测器一、设备编码、设置光路长度打开探测器的上盖，取掉探测器24V电源线和信号总线，将编码器I2C接口线（灰色线）与探测器连接器座XT3相连，打开电子编码器电源依次按：清除→2、5、9→“功能”键，进入电子编码器I2C编程模式（I2C编程模式可进行编码、读码、灵敏度写入、设备类型写入/光路长度，进入I2C编程模式后只要编码器不关机一直保持，关机后恢复到普通设备编码模式。
）1、编码：按“清除”键，输入设备号码，按“编码”键。
2、读码：按“清除”键，按“读码”键，显示设备号码。
3、光路长度设置：按“清除”键，输入4、5、6，再按“清除”键，按4，输入54，按“编码”键，显示P。
4、灵敏级别写入：按“清除”键，输入4、5、6，再按“清除”键，按3，输入3，按“编码”键，显示P。
设为1时为一级灵敏度（最灵敏）；设为2时为二级灵敏度；设为3时为三级灵敏度。
光路长度对应表：二、调试1.将探测器上盖的保护膜小心揭下，取下探测器的上盖，接通探测器24V电源和信号总线，将调试手柄的调试区靠近探测器接口板上的舌簧管（探测器左下方），此时探测器上的指示灯可能会指示出如下两种现象之一：（1）绿色指示灯常亮；（2）绿色指示灯闪亮或不亮；出现上述现象后将调试手柄移开。
（1-1）若绿色指示灯常亮，说明探测器接收到的光已经比较强，可直接进入下面的调试步骤。
（1-2）若绿色指示灯闪亮或不亮，表示接收到的光比较弱，需调节探测器上的调节轮（探测器上下移动）、旋转架（探测器左右移动）对正光路，直到探测器的绿色指示灯常亮，此时应停止调节动作，进入下面的调试步骤；2．盖上探测器上盖，观察探测器的绿色指示灯，如果绿色指示灯不常亮，需重复1-2的步骤直到绿色指示灯常亮；3．盖上探测器上盖，如果绿色指示灯常亮，可直接用下面步骤进行调试：用调试手柄的调试区靠近探测器上盖上的调试区○M，待黄色指示灯常亮时，迅速将其移开，此时光路上不能有任何遮挡物，等待黄色和绿色指示灯熄灭后，红色指示灯周期性闪亮，说明探测器已进入正常监视状态，拧紧上盖的两个螺钉，调试完成。
GST5000调试步骤一、检查线路1、总线线路〔包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线〕：此线路无极性.首先保证总线上两线不短路,其次保证每一根总线对地足够绝缘〔理论上应该大于20 兆欧〕.然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位,及“ 〞档,测得值正常情况下为“15007900〞,而且正反值应该是几乎一样的阻值.2、层显通讯线〔即A、B线〕：此线路有极性.其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样.3、DC24V电源线：此线路在对外接线中无极性.纹间电阻在测量时是一个动态的变化的值,保证不短路即可,但是万不可与层显AB线串接,如果串接的话非常容易烧坏层显.4、播送线与线：此线路无极性.正常情况下线的线间电阻很大,而播送线由于有外部音箱并联,所以线间电阻很小有时甚至只有十几或者二十几欧姆.二、检查主机设备1、各个板件的连接线要查看,保证其连接完好,特别是DC・DC电源模块与主机的连接线还有打印机的连接线,有时候会由于主机运送过程当中的颠簸而松动.2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关.其中有个位和十位两个拨码口,一般情况下我们将回路板从“1〞开始拨码〔个位拨1 十位拨0〕,以此类推将所有板件的拨码顺次拨好,这样的话我们在开机注册后才可以看到主机上的“外部设备检查〞中出现“第1回路有***外部设备*个手动盘*个多线制〞、“第2回路有***外部设备〞等等.3、打印机：打印机在主机运输中是最容易受损的部件,要杳看其打印纸是否完好,是否与打印机脱离.如果打印纸脱离,那么需要上纸.由于GST5000、GST500打印机皆为针式打印机,所以上纸时比较麻烦,根据我的经验将纸头撕为梯形状比较容易上纸,如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转,此时可以将打印机设置为“即时打印〞而后不断给主机复位而让打印机运转,也可以按打印机的自检键让打印机自行运转〔打印机自检的方法为：将打印机上的两个按键连续交替按下,可以使其进行自检〕.4、保险管：一般情况下不管交流电源滤波器还是AODC电源盒或者是D02电源盘都很少有保险管坏的可能,我们只需留意即可.三、设备注册1、信号总线设备〔包括探头、手报、消火栓按钮、声光、模块等等现场设备〕：在2007年7 月以前生产的老国标GST5000/500中,只能是在主机为“调试状态〞时将主机重新开机进行设备注册: 而2007年7月份以后生产的新国标的主机除了有上述老国标的注册方法外,在其“系统设置〞中的第三项也可以进行设备注册,但是根据现场的调试来看,还是前一种方法注册设备的效果好.在注册中如果发现设备数量短缺,有以下几种情况：a、在该回路中有重码设备；b、总线对地绝缘不好；c总线有环路情况.2、火灾显示盘：火灾显示盘必须通过开关机注册,由于在以往的调试中发现：外部有新增加的层显需要注册时,如果使用“系统设置〞中的“外部设备注册〞那么不会注册到新的层显.3、多线制盘：5000限制器多线制盘所用的电是主机电源盘“内部使用〞端子给的,所以必须保证多线制限制盘有电的情况下才可以注册到多线制.四、设备定义1、总线设备定义：根本的定义方法在主机说明书中己经介绍的很清楚了,在这里就不赘述了. 总线设备定义需要注意的有以下几个方面：a、设备编码就是我们常说的二次码,它跟原码是不一样的.原码是指我们在现场给探头、手报等等总线设备用编码器所编制的码,而二次码是我们在主机中白行编制的.例如：我们外部线路中1 回路原码为1的设备是一个烟感探头,如果这个探头的位置是在一层的过道,那么我们通常将该探头的用户编码编为010001,其中前两位的“01〞是指该探头所在位置的楼层号,第三位的“0〞是指防火分区的区号,一般的小匚程没有防火分区的我们都将其设置为0,如果1层有两个防火分区,那么我们可以将他们分别设置为“1〞和“0〞来区分,后三位是设备的特征号,在一般的小工程中我们可以将它设置的与原码一样,除非在大工程中每一层都用到了多个回路,那么很容易二次码重码的时候我们才会做相应调整.b、“设备特性〞是指给外部设备的信号类型,有脉冲和电平两种,其中脉冲为“00〞,电平为“01〞, 在我们的外部设备中烟感、温感、手报、消火栓按钮都不需要我们设置,声光必须设置为电平,切电必须设置为脉冲〔为了预防烧坏脱扣器线圈〕.c、补充编码的定义是针对那些需要在手动盘上实现启停的设备,比方声光、播送、切电、电梯、防火卷帘等等.补充编码有六位,其中前两位是指所用手动盘所在回路号,一般的工程如果手动盘不超过四个的话都是在第一回路上〔由于我们一个回路可以带四块手动盘〕,第三位和第四位是指手动盘号,从上到下依次为01、02、03…最后两位是键号. 例如：1回路23号设备为声光讯响器,我们想把它定义到第一块手动盘的第三个按键上,那么该设备的“补充编码〞定义为“010103〞.d、在新工程第一次调试中为了方便快捷的定义我们采用“连续定义〞,在修改某一些设备的定义时我们可以采用“继承定义,在2007年7月份之前生产的老国标5000限制上我们只能通过将主机设定为监控状态才可以进行设备继承定义,在调试中发现,老国标限制器在进行局部设备定义修改时, 最好是调到监控状态下进行继承定义,否那么如果进行连续定义的话很容易将该回路以前定义的内容擦除.2、火灾显示盘定义：火灾显示盘主要是二次码比较难理解,由于我们海湾的设备不像松江或者其他厂家的设备,我们的火灾显示盘必须靠它自身的二次码来实现它所能够显示的报警信息范围.下面举例说明一下火灾显示盘〔以下简称层显〕二次码的意义,例如：有两个火灾显示盘它们都在同一栋楼的第三层,而且该楼层有两个防火分区,第一个分区内我们的探头、手报等等报警设备二次码第三位都是0,第二个分区内我们的探头、手报等等报警设备二次码第三位都是1,那么这就说明该楼层两个分区分别为三层0区和三层1区,我们的层显自然根据它所要显示的分区火警分别定义为“0303…和“0313**〞〔**为层显编号〕,其中第四位我们定义为“3〞是代表该层显所要显示的火警信息只局限于三层的一个防火分区,至于定义为其他数字如何解释在我们层显的说明书以及主机说明书中都有介绍.3、多线制定义：多线制定义比较简单,需要注意的一点就是定义时主机首先出现的是“00〞号键的定义,“00〞号键我们定义其设备类型为“62多线制锁〞,“01〞号键才是我们主机上第一个按钮所对应的外部设备.五、主机上各个端子输出电压1、总线：18V〜24V, 一个上下往复跳变的值2、火灾显示盘AB线：3V左右3、DC24V电源线：与D02电源盘上所显示的输出电压数值一致4、播送线：120V5、线：24V六、联动公式的编辑举例：01 ****03+01 ****02+01 ****11 =99****13 00 99****12 00 01****13 00 01 ****12 00 02****13 00 02—12 00这条联动公式所代表的意思是：一层任意一个烟感或者温感或者手报报警的话会联动启动负一层的声光报警器和消防播送、一层的声光报警器和消防播送、二层的声光报警器和消防播送, 所有启动设备都没有延时,从上面公式中等号右边可以看到,所有的延时都设置为了“00〞.但是并不代表所有的联动设备延时都为零,以以下出各种消防联动限制系统联动公式编辑标准：1、自动喷水灭火系统：压力开关=喷淋泵002、防排烟系统：烟感+温感+手报=本层以及相邻层送风阀、排烟阀00排烟阀=所相对应的排烟机05280℃防火阀;送风机、排烟机003、空调通风系统：烟感+温感+手报二本层防火阀、新风机、轴流风机、盘管风机004、防火卷帘门系统：a、烟感二卷帘中位00 温感二卷帘底位00 〔通道型〕b、本层烟感二卷帘底位00 〔分区型〕5、消防播送系统：烟感+温感+手报=本层及相邻层播送限制模块006、气体灭火系统：本区内烟感+温感+急启按钮=声光00电磁阀〔电爆管〕307、消火栓系统：消火栓按钮=消防泵008、其他联动系统：烟感+温感+手报=本层切电〔所有非消防电源〕00电梯迫降00注：』〞代表启动的意思,“〞代表停动之意,联动设备后面的“00〞、“05〞、“30〞代表延时时间.上述标准均是查询相关资料得来,具体情况具体分析,根据工程现场要求不同根据实际需要的逻辑关系来编辑,七、调试中常见的问题1、火灾显示盘注册异常：我们经常会发现火灾显示盘注册不完整,10个只能注册上8个这样的情况.如果每个火灾显示盘都是完好的,那么这样的情况就是由于开机时翻开各个开关的顺序不合理. 由于我们的火灾显示盘上电后需要一个自检开机的过程,如果太早地翻开限制器的话系统不会识别到正在开机中的火灾显示盘,所以注册数目自然不正常.在此,建议调试时开机先翻开D02电源盘等待半分钟左右再开限制器开关.另外还有一种情况就是个别层显通讯不正常,原因可能是AB线接反或者是施工人员不注意将层显底座上内A外A、内B外B上的短路片弄丢,检查层显是否通讯正常只要看看层显上显示的时间是否与主机一致就可以了.2、设备故障：a、探头、手报、消火栓按钮、8300模块故障：可能是设备坏,也有可能是设备松动.b、声光、8305播送模块、8301模块故障：可能是设备坏,可能是设备松动,最有可能的是该设备所需要的DC24V电源线没有电.3、声光讯响器不动作：原因一般是设备定义时将其定义为了脉冲输出,切记声光讯响裾的设备特性为“电平〞.4某个探头频繁误报警：探头内灰尘较多,需要清洗.这是1：程中最常见的问题,这就需要我们告诫施工人员,在建筑物装潢未完成前最好不要将探头上的防护罩撤去,以免为调试带来不必要的麻烦.另夕卜,简单说一下GST200限制器的调试.GST200限制器的调试与GST5000大同小异,只是在设备注册上有点区别,GST5000在调试状态下开机后主机自行注册,而GST200那么在开机后需要在“系统设置〞里的“调试状态〞选项中进行设备注册.虽然GST200也可以调整为调试状态,但是预防繁琐我们除了参加连网卡等外部板件需要进行此操作外其余调试工作均不需要打调试状态.。
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
