单螺杆泵主要有哪些部件构成

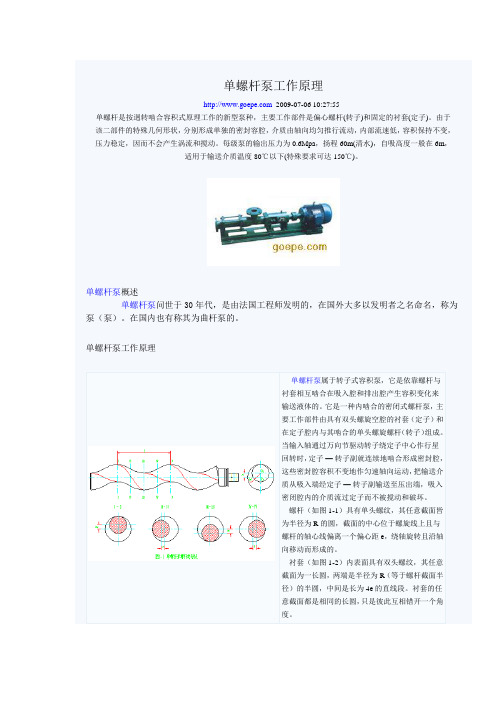

单螺杆泵工作原理 2009-07-06 10:27:55单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

每级泵的输出压力为0.6Mpa ，扬程60m(清水)，自吸高度一般在6m ，适用于输送介质温度80℃以下(特殊要求可达150℃)。

单螺杆泵概述单螺杆泵问世于30年代，是由法国工程师发明的，在国外大多以发明者之名命名，称为泵（泵）。

在国内也有称其为曲杆泵的。

单螺杆泵工作原理单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。

它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。

当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。

螺杆（如图1-1）具有单头螺纹，其任意截面皆为半径为R 的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e ，绕轴旋转且沿轴向移动而形成的。

衬套（如图1-2）内表面具有双头螺纹，其任意截面为一长圆，两端是半径为R （等于螺杆截面半径）的半圆，中间是长为4e 的直线段。

衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室（如图1-3所示）。

当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。

随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。

单螺杆泵的工作原理今天咱就来好好聊聊单螺杆泵的工作原理。

单螺杆泵啊，那可是在很多领域都发挥着重要作用呢。

它的工作原理其实并不复杂，但却非常巧妙。

单螺杆泵主要是由一个螺杆和一个衬套组成。

这个螺杆就像是一个长长的螺旋，而衬套呢，就是围绕着螺杆的一个管子。

螺杆在衬套里面转动，就像我们平时看到的螺丝在螺母里面转动一样。

当单螺杆泵开始工作的时候，动力会驱动螺杆旋转。

这个螺杆可不是普通的旋转哦，它的旋转是有特定方向的。

螺杆在旋转的过程中，会在衬套内部形成一个个密封的腔室。

这些腔室就像是一个个小盒子，随着螺杆的转动而不断地向前移动。

就好像我们在传送带上放了一个个小盒子，然后传送带带着这些小盒子向前移动。

在单螺杆泵里，螺杆就是那个“传送带”，而密封的腔室就是“小盒子”。

那么，这些密封的腔室是怎么起到输送液体的作用呢？当螺杆旋转的时候，液体就会被吸入到这些腔室里面。

这是因为螺杆和衬套之间的配合非常紧密，形成了一种密封的效果。

当腔室经过吸入端的时候，由于腔室的体积在不断增大，就会产生一个负压，这个负压就会把液体吸入到腔室里面。

一旦液体被吸入到腔室里面，随着螺杆的继续旋转，腔室就会带着液体向前移动。

当腔室移动到排出端的时候，由于腔室的体积在不断减小，就会产生一个正压，这个正压就会把液体从腔室里面排出。

就这样，单螺杆泵通过螺杆的旋转，不断地形成密封的腔室，然后把液体吸入、输送和排出，实现了液体的连续输送。

单螺杆泵的工作原理还有一个很重要的特点，那就是它可以输送很多不同种类的液体。

无论是粘稠的液体，还是含有固体颗粒的液体，单螺杆泵都能轻松应对。

这是因为螺杆和衬套之间的间隙可以根据不同的液体进行调整，确保了液体的顺利输送。

而且，单螺杆泵的工作效率也非常高。

它的结构简单，运行稳定，不容易出现故障。

同时，单螺杆泵的流量和压力也可以根据实际需要进行调整，非常灵活方便。

单螺杆泵的工作原理虽然看起来很简单，但是却非常巧妙。

它通过螺杆的旋转，形成密封的腔室，实现了液体的连续输送。

螺杆泵的详细介绍
螺杆泵
螺杆泵是一种结构简单，制造成本低，广泛应用的轴向循环泵，它包
括一个固定在泵体上的螺旋轴，该螺旋轴上一端覆有螺杆，另一端带
有涡轮或分动筒，其原理是将轴向运动转化为径向运动，即将物体诱
导到泵封头中，形成负压高于大气压的区域，从而使物体往泵出汁口
处流出。

1、螺杆泵的结构
螺杆泵由轴、螺旋、轴套、轴承壳、轴承座、轴承以及结构齿轮组成，其中，轴向循环泵的轴通常是以一个螺杆作为轴的构件，在轴的两端
装有两个端盖，轴上螺杆的形状可以是圆柱形或梯形，其中，梯形螺
杆的排量比圆柱形螺杆的排量大，然而，它的性能稳定性不如圆柱形
螺杆，另外，轴承壳是支撑轴承的组件，轴承座是连接轴承壳与泵体
的组件，轴承类型分为滚动轴承和滑动轴承，常用的有深沟球轴承和
滚针轴承，轴承的主要作用是承受轴上的转矩以及分流外部载荷，防
止轴受损。

2、螺杆泵的优缺点
螺杆泵具有可靠性高，运行可靠，抗冲击、耐热性能优良，无污染，
体积小，重量轻，安装和迁移方便，性价比高等优点，但它也有一些
缺点，如泵送能力、噪音大、效率较低等。

3、螺杆泵的应用场合
螺杆泵常用于工业管道系统、输送机械液体、空调冷却、换热循环系统、燃油系统、液压系统、消防系统等各种系统中。

另外，也可用于石油天然气、船舶排水、化学工业、冶金工业、热力发电站等场合。

综上所述，螺杆泵是一种结构简单，制造成本低，性能稳定而又经济实惠的轴向循环泵，广泛用于石油天然气、船舶排水、冶金工业、热力发电站等场合，且它具有抗冲击性能优良，操作可靠，声级低，无污染，可靠性高等特点，所以得到了广大用户的青睐。

G型系列单螺杆泵使用说明书一、概述单螺杆泵在国外多数称“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。

它最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。

单螺杆泵是按迴转啮合容积式原理工作的。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推动流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

单螺杆泵每级的输出压力为0.6MPA，扬程60M，自吸高度一般在6M，适用于输送高粘度流体和含有硬质悬浮颗粒介质或含有纤维介质流体。

输送介质温度80℃（特殊要求可达150℃）。

单螺杆泵零件少，结构紧凑，体积小，维修简便。

转子和定子是本泵的易损件。

二、型号意义F G 35——1表示级数螺杆名义直径G系列单螺杆泵F表示泵体和内零件全部为不锈钢无字母泵体为铸铁其其内部零件为不锈钢三、螺杆泵的优点及应用范围a)在负压下也能输送含有气体的介质。

b)可输送含有硬质悬浮颗粒介质或含有纤维介质流体。

c)自吸性能好，吸入性能好。

d)可反向输送。

e)输送非常粘稠的，含水的所有介质。

f)进口带喂料斗，连杆带搅龙，可输送不能自流的高粘稠介质。

g)广泛应用于环境保护处理工程、船舶工业、石油工业、医药、日化、建筑业等物料的输送。

四、操作注意事项a)开机前必须先确定运转方向，不得反转。

b)严禁在无介质情况下空运转，以免损坏定子。

c)新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管钳扳动几转后才可起动。

4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶剂进行冲洗，防止阻塞，以免下次起动困难。

d)冬季应排除积液，防止冻裂。

e)使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封。

6、在运行中发生异常情况，应立即停车检查原因，排除故障。

五、故障原因及排除方法。

单螺杆泵工作原理
单螺杆泵是一种通过转动单个螺杆实现流体输送的设备。

它由螺杆、泵体和插板组成。

螺杆是单螺杆泵的核心部件，它通常由一种特殊的合金制成。

螺杆的外表面有螺旋沟槽，这些沟槽与泵体内壁的衬套密封紧密。

螺杆转动时，沿着螺旋沟槽的流体会被向前推进。

泵体是单螺杆泵的外壳，它通常由铁制成。

泵体内的空间与螺杆的外形相吻合，使得螺杆能够紧密地嵌入其中，形成密封的腔室。

泵体上有进、出口，分别用于流体的进出。

插板是泵体上的一个可动挡板，它可以改变泵腔的容积。

当插板靠近泵体进口时，泵腔的容积减小，导致压力增加，流体被推向出口。

当插板靠近泵体出口时，泵腔的容积增大，导致压力降低，流体被吸入泵体。

单螺杆泵的工作可以分为吸入和排出两个阶段。

在吸入阶段，泵体的进口打开，插板靠近泵体出口，泵腔容积增大，形成了负压区域，流体被吸入泵体。

在排出阶段，泵体的进口关闭，插板靠近泵体进口，泵腔容积减小，形成了正压区域，流体被推向泵体出口。

总而言之，单螺杆泵通过转动单个螺杆，利用螺旋沟槽的原理将流体从进口吸入并推向出口。

通过控制插板的位置，可以实现流体的输送和控制。

它具有结构简单、效率高、噪声低等优点，在化工、石油、食品等领域得到广泛应用。

单螺杆泵操作规程1. 引言单螺杆泵是一种常用于处理高粘度流体的泵类设备。

本文档旨在介绍单螺杆泵的操作规程，以确保设备能够安全高效地运行。

2. 设备概述单螺杆泵由泵体、螺杆、进出口法兰等部件组成。

其工作原理是通过螺杆的旋转运动将液体沿着泵体的螺旋槽推送出去。

单螺杆泵适用于输送各种不同粘度的液体，如石油、化工制品、食品等。

3. 操作准备在操作单螺杆泵之前，必须进行以下准备工作：•确保泵体周围没有杂物和障碍物；•检查进出口管道连接是否牢固；•检查电气设备的接线是否正确；•检查润滑油是否充足。

4. 操作步骤4.1 开始操作1.按下主电源开关，使单螺杆泵的电源供应正常；2.检查仪表板上的指示灯，确保操作状态正常；3.检查电机的启动方式，按启动按钮启动电机。

4.2 运行状态检查1.观察泵体和管道是否有泄漏现象；2.检查压力表和温度计的读数，确保在正常范围内；3.检查电流表的读数，确保在额定电流范围内。

4.3 停止操作1.关闭电机的运行开关，使电机停止运转；2.关闭主电源开关，切断电源供应；3.清理并关闭进出口阀门；4.清洗泵体和管道，确保无残留物。

5. 安全注意事项在操作单螺杆泵时，必须注意以下安全事项：•禁止将手部或其他物体伸入运行中的泵体；•长时间操作泵体时，应戴上耳塞和防护眼镜；•确保泵体周围无易燃物质，防止火灾；•使用时遵守相关安全规定，避免事故发生。

6. 维护保养为确保单螺杆泵的正常运行，需要进行定期的维护保养工作：•按照要求更换润滑油和密封件；•定期清洗泵体和管道，防止堵塞；•检查电机和电气设备的工作状态；•定期检查泄漏情况，及时修复。

7. 总结本文介绍了单螺杆泵的操作规程。

在操作单螺杆泵时，必须严格遵守操作步骤和安全注意事项，定期进行维护保养工作，以确保设备的安全运行。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

对于螺杆泵而言，相信大多数的用户都不会陌生。

这是一种可以用来处理污泥污水的高适应性运输设备，因其所具有的对介质的适应性强、流量平稳、压力脉动小、自吸能力高的特点，使得其比其他水泵有着更为广泛的用途。

而若是用户对于其内部的结构有所了解的话，那么对于维护和检修螺杆泵会有不小的帮助。

下面就请大家跟着上海沈泉螺杆泵厂家一起来看看下面的内容吧。

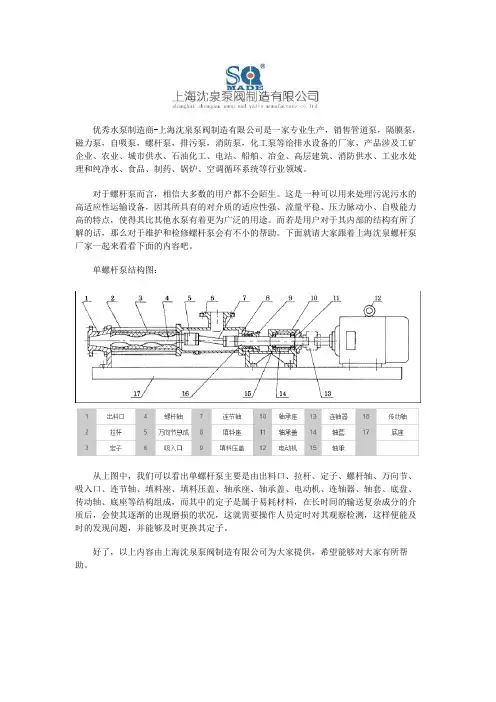

单螺杆泵结构图：
从上图中，我们可以看出单螺杆泵主要是由出料口、拉杆、定子、螺杆轴、万向节、吸入口、连节轴、填料座、填料压盖、轴承座、轴承盖、电动机、连轴器、轴套、底盘、传动轴、底座等结构组成，而其中的定子是属于易耗材料，在长时间的输送复杂成分的介质后，会使其逐渐的出现磨损的状况，这就需要操作人员定时对其观察检测，这样便能及时的发现问题，并能够及时更换其定子。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

单螺杆泵(使用说明书)【正文】1. 简介单螺杆泵属于容积式泵的一种，主要由主轴、螺杆、外壳和密封装置组成。

它是一种用于输送各种流体介质的装置，广泛应用于化工、食品加工、制药等行业。

本使用说明书旨在为用户提供单螺杆泵的正确安装、操作和维护方法。

2. 规格参数在使用单螺杆泵之前，请先查阅产品规格参数表，了解泵的型号、流量、扬程、电压等技术要求，以确保选择和使用正确的单螺杆泵。

3. 安装与调试3.1 泵的安装3.1.1 安装前准备在安装单螺杆泵之前，请确保以下工作已完成：- 确定泵的安装位置，并确保其有足够的空间和稳定的支撑结构。

- 检查电源电压是否符合泵的要求，并做好电气连接准备。

- 检查进出口管道的连接口和密封性能。

3.1.2 安装步骤- 将泵置于安装位置，使其与管道连接口对齐。

- 使用橡胶垫片和螺栓固定泵的进出口连接。

- 检查各紧固螺栓是否牢固，以及进出口连接是否紧密。

3.2 泵的调试- 打开泵的电源，确保电机正常运行。

- 观察泵的进口是否有流体通过，并检查泵的出口是否有正常的出液压力。

- 根据所需流量和压力调整泵的运行速度。

4. 操作与使用4.1 使用前的准备- 检查泵的工作温度范围，确保介质不超出泵的允许范围。

- 清洁泵的进出口，并确保其无堵塞。

- 检查电源电压是否符合泵的要求。

4.2 正常运行- 打开电源，启动泵的工作。

- 监测泵的运行情况，确保运行平稳，无异常噪音和振动。

- 根据需要调整泵的运行速度和流量。

4.3 使用注意事项- 请勿超负荷使用泵，避免损坏设备。

- 定期检查泵的密封性能，并及时更换密封件。

- 清洗泵时，请按照相关操作指南进行。

5. 维护与保养5.1 日常维护- 定期检查泵的外观和连接件，确保无松动或损坏。

- 清洁并润滑泵的运转部件，保持其良好工作状态。

- 定期更换润滑油和密封件。

5.2 故障排除- 若发生故障，请首先切断电源，并进行以下操作：- 检查是否有堵塞现象，并清理相关部件。

单螺杆泵维护检修规程一.单螺杆泵泵的工作原理单螺杆泵是一种工作可靠而结构简单的偏心转子式空积泵。

泵的主要部件由一定外型面的转子(螺杆)和对应内型面的定子组成。

转子是一个具有大导程、大齿高和小螺纹内径的螺杆，定子是一个具有双头螺旋线的弹性衬套。

由于定子导程为转子螺距的两倍，转子在定子内啮合形成特殊的接触线(密封线)将定子腔分成互不相通、相角180°的密封腔。

当转子在定子内转动时，密封腔沿轴向由泵的吸入端向排出部方向动，介质在空腔内连续地由吸入端输向排出端。

由于定子采用弹性良好的橡胶制成，当介质中含有固体颗粒，若固体颗粒挤在密封线中时，由于橡胶定子的弹性作用，定子橡胶表面被压缩，固体颗粒越过密封线，定子橡胶回弹恢复原来的形状。

因此单螺杆泵可以输送含有固体颗粒的介质。

耐驰生产的单螺杆NEMO泵转子用普通材料及特殊材料制成，具有耐磨及防腐蚀性。

经过表面硬化处理后的转子更适合不同介质的输送。

采用圆柱销型、齿形等多种结构的万向节传动轴设计，强度高、寿命长、传动稳定性好。

定子选用不同配方的橡胶满足耐油、耐磨、耐高温等不同的工况需要。

二.单螺杆泵的特性1、适合用于腐蚀性介质、含气介质、含泥沙固体颗粒介质和高粘度介质的输送。

含气量可达75%，介质粘度可达50000mPa.S，含固量可达60%，允许固体颗粒直径≤3.5~32mm，允许纤维长度≤37~272mm。

2、自吸能力强，吸上高度可达8.5m。

启动无需灌引水，因此可以方便地输送地面污水池内的泥沙及污水。

3、泵内液体流动时容积不发生变化，没有湍流、搅动和脉动。

泵转速低、震动小、噪声低、运行平稳可靠。

定子和转子使用寿命长。

4、流量与转速成正比，在低转速低流量下可保持压力的稳定，具有良好的调节性能，便于实现自动化控制。

15、系统效率高，达82%以上，不需要出口控制阀门，减小了管路阻力，提高了经济效益。

6、运行可靠、结构简单，维修方便。

三、注意事项1、泵应经常清洗，以免介质凝固在泵里。
