钳工划线操作简介

12
任务1 划线
二、 实施步骤 Step6 划出尺寸分别为30 mm、34 mm 的垂直线和尺寸58 mm 的水平线，在两交点处打样冲眼。划34 mm 长形腰孔及外围轮廓线 及两个R6 mm 过渡圆弧，并划55°倾斜线。 Step7 检查校对所划零件图是否符合图样要求。
13
任务1 划线
注意事项 1、为熟悉各图形的作图方法,实习操作前可先作一次纸上练习。 2、划线工具的使用方法及划线动作必须正确。 3、划线时要保证划线尺寸准确、线条细而清晰及冲点的准确性。 4、工件要合理放置。左手工具放在作业件的左面，右手工具放在
作业件的右边，并且要整齐、稳妥。 5、任何工件在划线后，都必须作一次仔细的复检校对工作，避免
差错。
14
任务1 划线
任务小结
一、划线概述 二、划线基准的选择 三、常用的划线工具、量具 四、平面零件划线
15
廓线或作为基准的点和线，这些点和线标明了工件某部分的尺寸、 位置和形状特征。
划线
4
任务1 划线
2、划线的分类 划线分平面划线和立体划线两种。只需要在工件一个表面上划
线后即能明确表示加工界线的是平面划线。需要在工件几个互成不 同角度（一般是互相垂直）的表面上划线才能明确表示加工界线的 是立体划线。
平面划线
2、 工具、刃具、量具准备 万能角度尺、游标高度卡尺、钢直尺、划线平台、方箱、
划规、划针、样冲、手锤等。
11
任务1 划线
二、 实施步骤 Step1 检查毛坯尺寸是否满足要求，并对其进行清理和表面涂 色。 Step2 在毛坯件上划出80 mm、86 mm 的两条基准线，如图1-5 所示，并在两交点处打样冲眼。 Step3 以样冲眼为圆心，划出φ24 mm 和φ58 mm 的圆。 Step4 划出尺寸分别为15 mm、10 mm 的垂直线，并以5 mm 为 半径分别作两线与φ58 mm 圆弧的过渡圆弧。 Step5 划20°倾斜线及R 70 mm 圆弧，在圆弧与20°倾斜线以 及垂直基准线的交点处打样冲眼，然后划20°弧形腰孔及外围轮廓 线，并划R10 mm 过渡圆弧。

2．选择划线基准 划线时选择一个或几个平面（或线） 作为划线的根据，划其余的尺寸线都从这 些线或面开始，这样的线或面就是划线基 准。选定划线基准应尽量与图纸上的设计 基准一致。
钳工
01 划线工具 02 划线方法 03 冲眼
3．划线 （1）平行线的划法 1）用靠边角尺推平行线。将角尺紧靠 工件基准边，并沿基准边移动，用钢尺度 量尺寸后，沿角尺划出。
二、划线方法
基本操作步骤：划线前的准备→选择划线基准 →划线。 1．划线前的准备
划线前，在工件划线部位的表面涂上一层薄而 均匀的涂料，从而使划出的线条清晰。涂料与其 表面要有一定的附着力。
常用的涂料有石灰水，适用于铸、锻件的毛坯 表面；蓝油，适用于已加工的表面。
钳工
01 划线工具 02 划线方法 03 冲眼
正确
错误
钳工
01 划线工具 02 划线方法 03 冲眼
3．样冲
它一般用工具钢制成，尖端磨成45º~60º并淬硬 （可用废丝锥或废立铣刀代用），也称中心冲，用 于在工件所划加工线条上冲小眼。冲眼的作用是固 定已划好的线条或为作直线、作圆、作圆弧或钻孔 定中心。
外形
样冲角度
钳工
01 划线工具 02 划线方法 03 冲眼
3）正多边形的划法。在已知圆内划正方形；在已 知圆内划正六方形，用几何作图法或用按等弦长 作图法划出。
在圆内划正方形
在圆内划正六方形
钳工
01 划线工具 02 划线方法 03 冲眼
三、冲眼
1．冲眼方法 冲眼时要看准位置，先将样冲外倾，使尖端对正 视的正中。然后再将样冲直立冲眼，同时手要搁实。
外倾对线
直立冲眼
钳工
01 划线工具 02 划线方法 03 冲眼

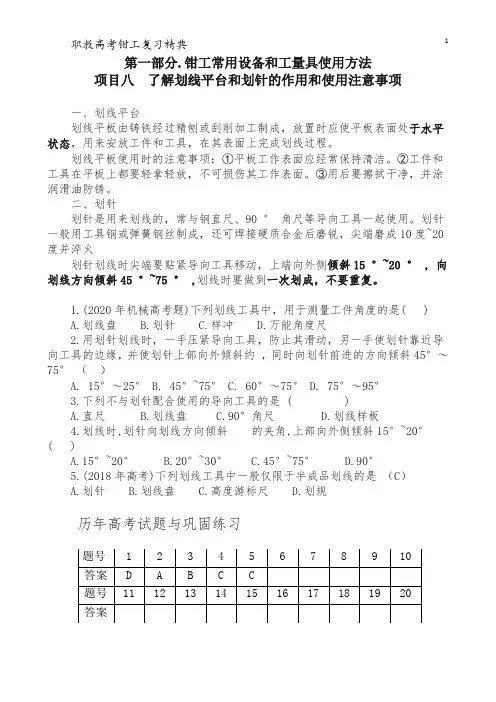

职教高考钳工复习精典 1 第一部分.钳工常用设备和工量具使用方法项目八了解划线平台和划针的作用和使用注意事项一、划线平台划线平板由铸铁经过精刨或刮削加工制成，放置时应使平板表面处于水平状态，用来安放工件和工具，在其表面上完成划线过程。

划线平板使用时的注意事项：①平板工作表面应经常保持清洁。

②工件和工具在平板上都要轻拿轻放，不可损伤其工作表面。

③用后要擦拭干净，并涂润滑油防锈。

二、划针划针是用来划线的，常与钢直尺、90 °角尺等导向工具一起使用。

划针一般用工具钢或弹簧钢丝制成，还可焊接硬质合金后磨锐，尖端磨成10度~20度并淬火划针划线时尖端要贴紧导向工具移动，上端向外侧倾斜15 °~20 ° , 向划线方向倾斜45 °~75 ° ,划线时要做到一次划成，不要重复。

1.(2020年机械高考题)下列划线工具中，用于测量工件角度的是( )A.划线盘B.划针C.样冲D.万能角度尺2.用划针划线时，一手压紧导向工具，防止其滑动，另一手使划针靠近导向工具的边缘，并使划针上部向外倾斜约，同时向划针前进的方向倾斜45°～75°（）A. 15°～25°B. 45°~75°C. 60°～75°D. 75°～95°3.下列不与划针配合使用的导向工具的是 ( )A.直尺B.划线盘C.90°角尺D.划线样板4.划线时,划针向划线方向倾斜的夹角,上部向外侧倾斜15°~20°( )A.15°~20°B.20°~30°C.45°~75°D.90°5.(2018年高考)下列划线工具中一般仅限于半成品划线的是（C）A.划针B.划线盘C.高度游标尺D.划规历年高考试题与巩固练习。

钳工实训任务6划线
目录
• 实训任务介绍 • 划线工具及使用方法 • 基本划线方法与步骤 • 划线精度控制与检验 • 划线操作安全与防护 • 总结与展望
01
实训任务介绍
任务背景与目的
01
钳工划线是机械加工中的一项重 要技能，用于确定工件的加工位 置和加工余量，保证加工精度和 产品质量。
02
本次实训任务旨在通过实践操作 ，使学生掌握钳工划线的基本技 能和方法，提高实际操作能力和 综合素质。
05
划线操作安全与防护
操作安全注意事项
穿戴好防护用品
在进行划线操作时，必须穿戴好防护服、防护手套、防护眼镜等个 人防护用品，以防止飞溅的金属屑或切削液对身体造成伤害。
检查工具和设备
在操作前，应对所使用的划线工具、量具及设备进行仔细检查，确 保其完好无损且处于良好状态。
遵守操作规程
严格按照划线操作规程进行操作，不得随意更改或省略任何步骤，以 确保操作的安全性和准确性。
工具使用方法与注意事项
使用前检查工具是否完好，划线针不应有弯曲、 锈蚀、针尖秃钝等现象，如有则必须修磨后方能 使用。
划线时，用力要均匀，速度要适当。划直线时， 要在线段两端先各划一短线，确定位置后再划全 线。划弧线时，应先将圆心定好，半径量准，再 划弧线。
划线时，应使划线针尖紧靠在钢直尺或样板的边棱 上，划针上部向外侧倾斜15°～20°，沿划线方向倾 斜45°～75°，同时向划线方向倾斜45°～75°，向前 推划。这样划出的线条既清晰又准确。
保持划线环境的稳定性，控制温度、湿度等 环境因素在合适范围内。
划线精度检验方法及标准
检验方法
采用测量工具（如游标卡尺、千分尺等）对划线尺寸进行测量， 与设计图纸进行对比。

选择合适的划线基准是划线工作的基 础，它决定了划线的准确性和稳定性 。
详细描述
在选择划线基准时，应优先考虑工件 上的稳定平面，确保划线过程中工件 的稳定性和准确性。同时，要确保所 选基准能够满足工件加工和装配的要 求。
如何确定划线位置
总结词
确定准确的划线位置是划线工作的关键步骤，它决定了工件加工和装配的准确 性。
立体划线实例
总结词
立体划线是相对于平面划线而言的，主要应用于三维空间中的工件。
详细描述
在立体划线中，钳工需要利用划线工具在空间中确定工件的位置和方向。这需要钳工具备丰富的空间想象力和操 作技能，以确保划出的线条准确无误，为后续的加工和装配提供可靠的依据。
特殊划线实例
总结词
特殊划线是指在特殊情况下应用的划线方法，如划圆弧、划角度等。
04
03
谢谢聆听
详细描述
在确定划线位置时，应根据工件的设计要求和加工工艺，综合考虑工件的结构 、尺寸和形位公差等因素。同时，要确保划线位置的准确性和稳定性，避免在 加工和装配过程中出现误差。
如何提高划线精度
总结词
提高划线精度是保证工件加工和装配质量的关键，它需要从多个方面进行控制和优化。
详细描述
为了提高划线精度，可以从划线工具的选择、划线过程的操作、环境因素的控制等方面 入手。例如，选择精度高、稳定性好的划线工具，掌握正确的划线技巧和方法，保持工 作环境的清洁和稳定等。通过这些措施，可以有效提高划线精度，保证工件加工和装配
然后使用手腕力量划出细线或点。
为了防止划针折断或弯曲，需要选择合适的划针，并保持其锋
03
利和清洁。
划规
01
划规是一种圆规式的划线工具，主要用于在金属表面划出 圆弧或圆形。

C.三
13.立体划线时要选择（）个划线某准。 A.二 B.三 C.多
B 14.找正的目的，不仅是使加工外表与不加工外表之间保持尺寸均匀，
同时还可使各加工外表的( )。
C A.加工余量少
B.加工余量增加
C.加工余量合理和均匀分布
15.划线时，当发现毛坯误差不大时，可依靠( )划线时方法予以补
B 救，使加工后的零件仍然符合要求。
D 1.(2020年高考题)下列划线工具中，用于测量工件角度的是() A.划线盘 B.划针 C.样冲 D.万能角度尺
2.用划针划线时，一手压紧导向工具，防止其滑动，另一手使划针
A 靠近导向工具的边缘，并使划针上部向外倾斜约（ ） ，同时向
划针前进的方向倾斜45°～75°
B A. 15°～25° B. 45°~75° C. 60°～75° D. 75°～95°
3-1-5 划线基准的选择
在零件上用少数的点、线、面能够确定其它点、线、面的相互位置， 这些少数的点、线、面被称为划线基准。是用来确定其它点、线、面位置 的依据，划线时都应从基准开始。
平面划线时，首先要选择好划线基准，一般只要选择好两根相互的 线条作为基准线，就能把平面上所有线。
划线基准有以下三种类型：
任务2.1 划线工具的使用方法
1．以两个互相垂直的平面（或线）为基准
任务2.1 划线工具的使用方法
2．以两条中心线为基准
任务2.1 划线工具的使用方法
3．以一个平面和一条中心线为基准
3-1-6找正和借料
• 对于毛坯工件，划线前一定要先做好找正工作。找正就是利用 划线工具(如划线盘、角尺、单脚规等)使工件上有关的毛坯表面处 于合适的位置。找正的口的有以下几点。
• (1)毛坯上有不加工表面时，通过找正后再划线，可使加工表 面与不加工表面之间保证尺寸均匀。划线前应找正。

图2.8 游标高度尺
6．划规
划规用来划圆弧、等分线段、等分 角度、量取尺寸等，如图2.9所示。
图2.9 划规
7．样冲
样冲用于在工件所划加工线条上打 样冲眼（冲点），作为加强界限标志和 作圆弧或钻孔时的定位中心。
图2.10 样冲的用法
8．90°角尺
90°角尺在划线时用做划垂直线或平 行线的导向工具，也可用来找正工件表 面在划线平板上的垂直位置，如图2.11所 示。
（1）确定工件加工面的位置与加工余量， 给下道工序划定明确的尺寸界限。
（2）能够及时发现和处理不合格毛坯，避 免不合格毛坯流入加工中造成损失。
（3）当毛坯出现某些缺陷时，可通过划 线时的“借料”方法，来达到一定的补救。
（4）在板料上按划线下料，可以做到正 确排料，合理用料。
二、划线工具
1．钢板尺
其相应的不等弦长所对应的圆心角分别为， 2，3，…，n，其中=360°/n。同理，由
三角函数关系可求得
Aa1 = Dsin( /2) Aa2 = Dsin(2 /2) = Dsin
Aa3 = Dsin(3 /2)
（a）等分原理
（b）偶数等分
（c）奇数等分
图2.17 按不等弦长等分圆周
三、用分度头等分圆周
（2）样板划线法。样板划线法是指根据 工件形状和尺寸要求将加工成形的样板 放在毛坯适当的位置上划出加工界限的 方法。
2．立体划线
需要在工件两个或两个以上的表面 划线才能明确表示加工界线的，称为立 体划线，如图2.2所示。
图2.2 立体划线
3．划线的作用
划线是机械加工的重要工序之一， 广泛应用于单件和小批量生产，是钳工 应该掌握的一项重要操作技能。
等分圆周是根据图纸要求，将圆在 直径方向上均匀地分成若干等分的操作 方法。

钳工划线及其注意事项一、划线的作用及种类划线是根据图样的尺寸要求，用划针工具在毛坯或半成品上划出待加工部位的轮廊线（或称加工界限）或作为基准的点、线的一种操作方法。

划线的精度一般为～0.5mm。

1.划线的作用—即毛坯或半成品什么缘故要进行划线呢？（1）所划的轮廊线即为毛坯或半成品的加工界限和依据，所划的基准点或线是工件安装时的标记或校正线。

（2）在单件或小批量生产中，用划线来检查毛坯或半成品的形状和尺寸，合理地分配各加工表面的余量，及早发现不合格品，避免造成后续加工工时的浪费。

（3）在板料上划线下料，可做到正确排料，使材料合理作用。

划线是一项复杂、细致的重要工作，如果将划线划错，就会造成加工工件的报废。

所以划线直接关系到产品的质量。

对划线的要求是：尺寸准确、位置正确、线条清晰、冲眼均匀。

2.划线的种类（1）平面划线—即在工件的一个平面上划线后即能明确表示加工界限，它与平面作图法类似。

（2）立体划线—是平面划线的复台，是在工件的几彼此成不同角度的表面（一般是彼此垂直的表面）上都划线，即在长、宽、高三个方向上划线。

二、划线的工具及其用法按用途不同划线工具分为基准工具、支承装夹工具、直接绘划工具和量具等。

1.基准工具—划线平板划线平板由铸铁制成，基个平面是划线的基准平面，要求非常平直和光洁。

使用时要注意：（1）安放时要平稳牢固、上平面应保持水平；（2）平板不准碰撞和用锤敲击，以免使其精度降低；（3）长期不用时，应涂油防锈，并加盖保护罩。

2.夹持工具—方箱、千斤顶、V形铁等（1）方箱方箱是铸铁制成的空心立方体、各相邻的两个面均相互垂直。

方箱用于夹持、支承尺寸较小而加工面较多的工件。

通过翻转方箱，即可在工件的表面上划出相互垂直的线条。

（2）千斤顶千斤顶是在平板上支承较大及不计划工件时利用，其高度能够调整。

通经常使用三个千斤顶支承工件。

（3）V形铁V形铁用于支承圆柱形工件，使工件轴线与底板平行。

3.直接绘划工具—划针、划规、划卡、划针盘和样冲等（1）划针是在工件表面划线用的工具，经常使用的划针用工具钢或弹簧钢制成（有的划针在其尖端部位焊有硬质合金），直径φ3～6mm。

锯削精度低，常需进一步加工。
1.手锯
手锯由锯弓和锯条两部分组成 锯弓是用来夹持和拉紧锯条的工具。 有固定式和可调式两种。

1)明确地表示出加工余量、加工位置或划出加工 位置的找正线,作为加工工件或装夹工件的依据。
2)通过划线来检查毛坯的形状和尺寸是否合乎要 求，避免不合格的毛坯投入机械加工而造成浪费。 3)通过划线使加工余量合理分配(又称借料),保证 加工时不出或少出废品。


划线涂料
石灰水：用于铸件、锻件毛坯 蓝油：2％～4 ％龙胆紫加3 ％ ～ 5 ％虫 胶漆和91 ％ ～ 95 ％酒精混合而成，用 于已加工表面 硫酸铜溶液：100克水中加1克～ 1.5克硫 酸铜和少许硫酸溶液，用于形状复杂工 件

（2）划线的种类
划线：平面划线和立体划线
平面划线：在工件的一个平面上划线，能 明确表示加工界限，它与平面作图法类似。 立体划线：在工件的几个相互成不同角度 的表面(通常是相互垂直的表面)上划线， 即在长、宽、高三个方向上划线。 （3）划线要求：线条清晰均匀，尺寸准确。 划线精度一般要求在0.2 ～ 50.5mm之间。
划规：划圆或弧线、等分线段及量取尺寸等

a)普通划规
b)弹簧划规

划卡：或称单脚划规，主要用于确定轴 和孔的中心位置 。

a)定轴心
b)定孔中心
c)划直线
7.样冲 在划出的线条上打出样冲眼的工具。Cr-V合 金钢 ,热处理后硬度达60HRC
2划线及划线工具
2.1划线：根据图样要求,用划线工具在毛坯或半成 品工件上划出加工图形或加工界线的操作叫做。 （1）划线的作用
二、钳工的作用

钳工划线的方法钳工常用划线工具有划针、划针盘、划规（圆规）、中心冲（样冲）和平板，錾削用的手锤和各种錾子，锉削用的各种锤刀，锯割用的锯弓和锯条，孔加工用的麻花钻、各种锪钻和铰刀，攻丝、套丝用的各种丝锥、板牙和绞手，刮削用的平面刮刀和曲面刮刀，各种扳手和起子等。

钳工常用量具有钢尺，刀口直尺，内外卡钳、游标卡尺、千分尺、直角尺、量角器、厚薄规、百分表等。

1.划线指根据图样要求，在工件表面上划出加工界线。

2.划线的作用：（1）确定加工余量，明确加工界线确定工件上各加工面的加工位置，合理分配加工余量，使切削加工有明确的尺寸界线标志。

在板料上按划线下料，可做到正确排料，合理使用材料。

划线是加工前的准备。

（2）检验毛坯形状尺寸，剔除不合格毛坯可全面检查毛坯的形状和尺寸是否符合图样，能否满足加工要求。

及时发现和处理不合格毛坯，避免加工后造成损失。

（3）通过找正和借料补救零件各种铸、锻毛坯件，由于各种种原因，形成形状歪斜、偏心、各部分壁厚不均匀等缺陷。

当形位偏差不大时，可以通过划线找正和借料的方法来补救。

①找正就是利用划线工具（如划线盘、角尺、单脚规等）使工件上有关的毛坯表面处于合适的位置。

对于毛坯工件，划线前一般都要先做好找正工作。

找正的目的如下：当毛坯上有不加工表面时，通过找正后再划线，可使加工表面与不加工表面之间保持尺寸均匀。

当工件上有两个以下的不加工表面时，应选择其中面积较大、较重要的或外观质量要求较高的为主要找正依据，并兼顾其它较次要的不加工表面。

使划线后加工表面与不加工表面之间的尺寸，如壁厚、凸台的高低等都尽量均匀和符合要求，而把无法弥补的误差反映到较次要的或不甚显目的部位上去。

当毛坯上没有不加工表面时，通过对各加工表面自身位置的找正后再划线，可使各加工表面的加工余量得到合理和均匀的分布，而不致出现过于悬殊的状况。

由于毛坯各表面的误差和工件结构形状不同，划线时的找正要按工件的实际情况进行。

②借料就是通过试划和调整，使各个加工面的加工余量合理分配，互相借用，从而保证各个加工表面都有足够的加工余量，而误差和缺陷可在加工后排除。

钳工划线在毛坯或半成品上划出加工图形或加工界限的操作称为划线。

其作用是：①确定工件的加工余量.使机械加工有明确尺寸界线。

②便于复杂工件在机床上装夹，可按划线找正定位。

③能够及时发现和处理不合格的毛坯，避免加工后造成损失。

④采用借料划线可使误差不大的毛坯得到补救，提高毛坯的利用率。

划线精度一般为0.25~0.5mm,因此，在加工过程中必须通过测量来保证尺寸的准确度。

1、划线工具及使用方法①划线平台：平台由铸铁制成.平台工作表面经过精刨或刮削加工，为划线的基准面。

②划针：划针是在工件上直接划出加工线条的工具，常用钢尺、角尺或样板做导向来划线。

③划线盘：立体划线的主饕工具，按需要调节划针高度，并在平台上拖动划线盘，划针即可在工件上划出与平台平行的线来，弯头端可用来找正工件的位置。

④圆规：圆规可以在工件上划圆和圆弧、等分线段、等分角度以及量取尺寸等。

⑤高度尺：高度尺是为划线盘量取尺寸用的。

⑥角尺（宽座角尺）：角尺是钳工常用的测量垂直度的工具，划线时常用作划垂直线或平行线时的导向工具，也可用来调整工件基准在平台上的垂直度。

⑦V型铁（V型架）：通常是用一个或两个V型铁安放圆柱型工件，使圆柱型工件便于定位，划出中心线或找出中心。

⑧方箱：方箱是用于装夹工件，在方箱上制有V型槽，并附有装夹装置，在V型槽上可装夹一定直径范围的圆柱形工件。

2、划线方法划线的种类：划线分为平面划线和立体划线两种。

只需要在工件的一个表面的划线后，即能够明确表示加工界限的称为平面划线。

在工件上几个互成不同角度的表面上都划线，才能明确表示加工界限的称为立体划线。

①划线基准的选择划线时，应以工件上某一条线或某一个面作为依据来划出其余的尺寸线，这样的线（或面）称为划线基准。

划线基准应尽量与设计基准-致，毛坯的基准•般选其轴线或安装平面作基准。

如图1所示的支承座应以设计基准B面和A线（对称线）为划线基准，就能按照图上的尺寸画出全部尺寸界限。

图1划线基准②找正找正就是利用划线工具使工件上有关的表面与基准面(如划线平台)之间处于合适的位置。

划线划线是利用划线工具，按图样要求，在毛坯或半成品上划出加工界线，称为划线。

（毛坯 -- 已具有所要求的形体，需要加工才能制成零件的半成品，通常指铸件或锻件。

）划线是钳工的先行工序，是钳工操作的第一个步骤，工件在加工的过程中，划线起着重要的指导作用。

如；在工件上钻孔，要通过划线确定孔的位置。

加工锤头（实习考核件）也要先划出锤头形状，然后再进行加工，不能拿着一块料盲目的琢磨着去干。

一、划线简介1）划线的种类划线分为平面划线和立体划线两种。

平面划线：是在工件或毛坯的一个平面上划线。

立体划线：是平面划线的复合，是在工件或毛坯的几个表面上划线即在工件的长、宽、高三个方向划线。

2）划线的基本要求1.线条清晰均匀、定形、定位尺寸准确。

2.划线精度一般为0.25~0.5mm。

3.工件的加工精度不能完全由划线确定，而应在加工过程中通过测量来保证。

3）划线的主要作用（1）确定加工面的加工位置和加工余量，使加工有明显的界限。

（2）便于复杂工件在机床上的装夹，可按划线找正定位。

（3）还可以及时发现不合格的毛胚从而及时处理，以避免不必要的浪费。

（4）还可以通过借料划线使误差较大的毛胚得到补救，提高毛坯的利用率。

二、主要划线工具划线的工具很多，按用途分有以下几类：基准工具、量具、直接划线工具以及夹持工具等。

１）基准工具划线平台是划线的主要基准工具。

其安放时要平稳牢固，上平面要保持水平。

平面的各处要均匀使用，不许碰撞或敲击其表面，要注意其表面的清洁。

长期不用时，应涂防锈油防锈，并盖保护罩。

划线平板的使用方法1、钢制平板一般用于冷作放样或样板修整；铸铁平板除具有钢制平板用途外，经压砂后可作研磨工具；大理石平板不须涂防锈油脂，且受温度影响较小，但湿度高时易变形。

2、0、1、2级平板一般作检验用，3级平板一般作划线用。

3、平板安放平稳，一般用三个支承点调整水平面。

大平板增加的支承点须垫平垫稳，但不可破坏水平，且受力须均匀，以减少自重受形。

• 2.工件夹具：常用的夹具有平口钳、 V形铁和压板等 装夹工件要牢固可靠，但又不准将 工件夹得过紧而损伤过紧，或使工 件变形影响钻孔质量（特别是薄壁 工件和小工件）。
四、钻孔操作
• 1.钻孔前一般先划线，确定孔的中心，在孔中心先用冲头 打出较大中心眼。 • 2.钻孔时应先钻一个浅坑，以判断是否对中。 • 3.在钻削过程中，特别钻深孔时，要经常退出钻头以排出 切屑和进行冷却，否则可能使切屑堵塞或钻头过热磨损甚 至折断，并影响加工质量。 • 4.钻通孔时，当孔将被钻透时，进刀量要减小，避免钻头 在钻穿时的瞬间抖动，出现“啃刀”现象，影响加工质量， 损伤钻头，甚至发生事故。 • 5.钻削大于φ30mm的孔应分两次站，第一次先钻第一个直 径较小的孔（为加工孔径的0.5～0.7）；第二次用钻头将 孔扩大到所要求的直径。 • 6.钻削时的冷却润滑：钻削钢件时常用机油或乳化液；钻 削铝件时常用乳化液或煤油；钻削铸铁时则用煤油。
二、通用卡尺
（一）、通用卡尺的结构 通用卡尺是用来测量外尺寸和内尺寸、盲孔、阶梯形孔 及凹槽等相关尺寸的量具。我们单位以下面形式的卡 尺居多： ①游标式 ②带表式 ③数显式 大部分测量范围0～150mm，分度值为0.02mm的三用卡 尺。它的结构如图2—1。 测量时，游标随尺框移动，通过游标与尺身上的刻线 对应位置，读得测量值。通过内量爪可测零件内径及 槽宽尺寸；用外量爪可测外径、长度、宽度及厚度尺 寸；深度尺可用于测量深度尺寸。
• 2.立式台钻 • 简称立钻。这类钻床的 规格用最大钻孔直径表 示。与台钻相比，立钻 刚性好、功率大，因而 允许钻削较大的孔，生 产率较高，加工精度也 较高。立钻适用于单件、 小批量生产中加工中、 小型零件。
• 3.摇臂钻床 • 它有一个能绕立柱旋 转的摇臂、摇臂带着 主轴箱可沿立柱垂直 移动，同时主轴箱还 能摇臂上作横向移动。 因此操作时能很方便 地调整刀具的位置， 以对准被加工孔的中 心，而不需移动工件 来进行加工。摇臂钻 床适用于一些笨重的 大工件以及多孔工件 的加工。

划线钳工安全操作规程有哪些（6篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!划线钳工安全操作规程有哪些（6篇）划线钳工安全操作规程有哪些篇1划线钳工安全操作规程一、操作设备及工具1.划线台：用于固定工件并进行精确划线。

（4）万能分度头的结构与传动原理
分度的方法 分度的方法有简单分度、差动分度、直接和间接 分度等多种。由于蜗轮蜗杆的传动比是 1/40， 若工件在圆周上的等分数目 Z已知，则工件每转 过一个等分，分度头主轴转过1/Z圈。 因此，工件转过每一个等分时，分度头手柄应转 过的圈数用下式确定: n= 40/Z 式中 n———在工件转过每一等分时，分度头 手柄应转过的圈数; Z———工件等分数。
第3章 划 线
本章学习要点 1.了解常用划线工具及其正确的使用方法。 2.了解划线的方法，掌握划线基准及找正、借 料的方法。 3.掌握常用的一些基本划线方法。 4.熟悉平面和立体划线的步骤并掌握其方法。
3.1 概 述

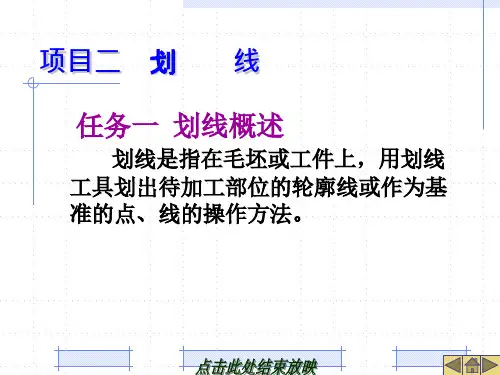

1.定义 划线是指根据图样要求，在毛坯或工件上用划 线工具划出待加工部位的轮廓线或作为 基准 的点、线的操作。划线分为平面划线和立体划 线两种。 2.种类
3.6.3 平面划线
平面画线
3.6.4 立体划线
立体画线
3.划规 划规由工具钢或不锈钢制成，两脚尖端淬硬， 或在两脚尖端焊上一段硬质合金，使之耐 磨。 可以量取的尺寸定角度、划分线段、划圆、划 圆弧线、测量两点间距离等。
4.划针 一般由4～6 mm弹簧钢丝或高速钢制成，尖端淬 硬，或在尖端焊 接上硬质合金。划针是用来 在被划线的工件表面沿着钢板尺、直尺、角尺 或样板进行划线的工具，有直划针和弯头划针 之分。
1.划线平板 一般由铸铁制成。工作表面经过精刨或刮削，也 可采用精磨加工而成。较大的划线平板由多块 组成，适用于大型工件划线。它的工作表面应 保持水平并 具有较好的平面度，是划线或检 测的基准。
2.方箱 一般由铸铁制成，各表面均经刨削及精刮加工， 六面成直角，工件夹到方箱的V形槽中，能迅 速地划出三个方向的垂线。

应的圆心角为，则 =360°/n。由三角
关系可求得
AP = Rsin( /2) (2.1) 所以，弦长L=Dsin( /2)=2Rsin( /2)。
二、按不等弦长等分圆周
图2.17（a）所示为按不等弦长来等 分圆周的。
这种方法主要是如何确定各等分段 的不等弦长Aa1，Aa2，Aa3，…，Aan。
设圆周做n等分，若按不等弦长等分时，
其相应的不等弦长所对应的圆心角分别为， 2，3，…，n，其中=360°/n。同理，
由三角函数关系可求得
Aa1 = Dsin( /2) Aa2 = Dsin(2 /2) = Dsin
Aa3 = Dsin(3 /2)
（a）等分原理
（b）偶数等分
（c）奇数等分
图2.17 按不等弦长等分圆周
三、用分度头等分圆周
由于蜗轮蜗杆的传动比是1/40，因 此工件转过一个等分点时分度头手柄转 过的转数n，可由式（2.2）计算得出。
n = 40/z （2.2） 式中：n ——在工件转过每一等分点时， 分度头手柄应转的转数；
z ——工件的等分数。
（1）确定工件加工面的位置与加工余量， 给下道工序划定明确的尺寸界限。
（2）能够及时发现和处理不合格毛坯，避 免不合格毛坯流入加工中造成损失。
（3）当毛坯出现某些缺陷时，可通过划 线时的“借料”方法，来达到一定的补 救。
（4）在板料上按划线下料，可以做到正 确排料，合理用料。
二、划线工具
1．钢板尺
（b）错误
4．划线盘
划线盘用来在划线平板上对工件进 行划线或找正工件在平板上的位置。
划针的直头用来划线，弯头用于找 正，如图2.7所示。
图2.7 划线盘
5．游标高度尺
