《传感器与检测技术》题库33575

③题②中，如果R、R2感受应变的极性相反，且△R = AR =1.2G ,电桥的输出《传感器与检测技术》题库1 .简述传感器的概念、作用及组成。

2 .传感器的分类有哪几种？各有什么优缺点？3 .传感器是如何命名的？具代号包括哪几部分？在各种文件中如何应用？4 .传感器的静态性能指标有哪些？其含义是什么？5 .传感器的动态特性主要从哪两方面来描述？采用什么样的激励信号？其含义是什么？（幅频、相频）（周期函数型、瞬变函数型）6 .力传感器的组成是什么？7 .弹性敏感元件的作用是什么？其分类有几种？各有何特点？8 .电阻应变式传感器的工作原理是什么？它是如何测量试件的应变的？9 .电阻应变式传感器的测量电路有哪些？各有何特点？10 .金属电阻应变片与半导体材料的电阻应变效应有什么不同？答：金属电阻的应变效应主要是由于其几何形状的变化而产生的，半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。

11 .电阻应变片为什么要进行温度补偿？补偿方法有哪些？12 .应变片的粘贴、固化和检查工艺有哪些？13 .图1为一直流应变电桥。

5 =5V,R =R2=R3 = R4 =120C ,试求:①R为金属应变片，其余为外接电阻，当R变化量为AR =1.2G时，电桥输出电压U。

=?②R「R2都是应变片，且批号相同，感受应变的极性和大小都相同，其余为外接电阻，电桥的输出电压U o=?电压Uo =?④ 由题①〜③能得出什么结论与推论?Ri..UHl图1直流应变电桥14 .压电式传感器的工作原理是什么？压电材料有哪些？15 .试用石英晶体为例说明压电效应产生的过程。

16 .压电陶瓷有何特点？17 .压电传感器的测量电路是什么？各有何特点？18 .为什么说压电式传感器只适用于动态测量而不能用于静态测量？答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。

传感器与检测技术考试试题一、选择题（每题 2 分，共 30 分）1、以下哪种传感器可以用于测量温度？（）A 电容式传感器B 电感式传感器C 热电偶传感器D 压电式传感器2、电阻应变片式传感器的工作原理是基于（）A 电阻应变效应B 压阻效应C 热电效应D 霍尔效应3、下列属于模拟式传感器的是（）A 编码器B 光栅C 电位器D 光电开关4、能够测量微小位移的传感器是（）A 电涡流传感器B 超声波传感器C 光电编码器D 霍尔传感器5、电容式传感器的测量范围一般比较（）A 大B 小C 适中D 不确定6、以下哪种传感器常用于测量压力？（）A 光纤传感器B 磁敏传感器C 应变式传感器D 气敏传感器7、电感式传感器可以分为（）A 自感式和互感式B 变磁阻式和涡流式C 以上都是D 以上都不是8、光电传感器是基于（）A 光电效应B 电磁感应C 压电效应D 热电效应9、测量精度最高的传感器是（）A 电容式传感器B 电感式传感器C 光栅传感器D 超声波传感器10、以下哪种传感器适合测量高速旋转物体的转速？（）A 磁电式传感器B 电容式传感器C 热电偶传感器D 压电式传感器11、传感器能感知的输入变化量越小，表示传感器的（）A 线性度越好B 迟滞越小C 分辨率越高D 稳定性越好12、检测系统的静态特性指标不包括（）A 线性度B 重复性C 频率响应D 灵敏度13、对传感器进行动态校准的主要目的是确定传感器的（）A 静态特性参数B 动态特性参数C 精度等级D 重复性14、以下哪种干扰属于机械干扰？（）A 振动B 电磁辐射C 温度变化D 噪声15、减小检测系统测量误差的方法不包括（）A 选用精度高的传感器B 增加测量次数C 采用数字滤波技术D 降低系统灵敏度二、填空题（每题 2 分，共 20 分）1、传感器通常由_____、＿____和_____三部分组成。

2、热电偶产生热电势的条件是_____和_____。

3、光电式传感器将_____转换为_____。

传感器与检测技术习题库一、单选题（共100题，每题1分，共100分）1、变压器式压力传感器属于（）A、电阻式传感器B、电感式传感器C、电容式传感器D、压电式传感器正确答案：B2、热敏电阻式湿敏元件能够直接检测（）A、相对湿度B、绝对湿度C、温度差D、温度正确答案：B3、视觉传感器的光电转换部的主要作用是（）A、将光学图像信号转换成电信号B、抽取有效信号C、将二维图像信号转换为时间序列一维信号D、聚成光学图像信号正确答案：A4、为了提高节流式流量传感器的测量精度，国家标准规定：在节流装置的前、后均应A、5 D和l0 DB、10 D和5 DC、10 D和20DD、20D和l0 D正确答案：B5、属于传感器频域动态特性指标的是（）A、响应时间B、稳定时间C、相位延迟D、超调量正确答案：C6、电涡流式位移传感器,是将被测量的变化量变换为线圈的( )A、电容变化量B、电感变化量C、电阻变量D、阻抗变化量正确答案：D7、红外光导摄像管图像传感器中的敏感元件将所感受到的红外线变为电信号，这一过A、电磁效应B、热电效应C、磁电效应D、光电效应正确答案：B8、电阻应变式测力传感器,将力直接作用于（）A、应变元件B、弹性元件C、测量放大电路D、电桥电路正确答案：B9、下列指标中,属于传感器静态特性指标的是( )A、幅值增益B、测量范围C、响应时间D、时间常数正确答案：B10、在超声无损检测中，超声波的频率一般不低予（）A、30kHzB、10kHzC、40kHzD、20kHz正确答案：D11、视觉传感器多为固体半导体摄像机，其摄像元件为（）A、电阻耦合器件B、电荷耦合器件C、电感耦合器件D、电压耦合器件正确答案：B12、当某些晶体沿一定方向受外力作用而变形时,其相应的两个相对表面产生极性相反的电荷,而去掉外力时电荷消失,这种现象称为（）A、电阻效应B、霍尔效应C、压电效应D、应变效应正确答案：C13、热电偶式温度传感器的T端称为参考端,又称( )A、高温端B、工作端C、冷端D、热端正确答案：C14、信号的幅值谱表示的是各频率分量的（）A、幅值与初相位的对应关系B、幅值和初相位与频率的对应关系C、初相位与频率的对应关系D、幅值与频率的对应关系正确答案：D15、金属振梁型压电陀螺工作时，换能元件应用了( )A、正压电效应B、正压电效应和逆压电效应C、逆压电效应D、应变效应正确答案：B16、下列测力传感器的类型中，属于发电型的是（）A、电感型B、应变型C、电容型D、压磁型正确答案：D17、在四倍细分的光栅位移传感器中，根据两路信号的相位差辨别方向时，相位差值不能是（）。

《传感器与检测技术》试卷及答案一. 选择题(每题1分，共计18分)1．通常用热电阻测量（ C ）A．电阻 B．扭矩 C．温度 D．压力2．反射式电涡流传感器激磁线圈的电源是（ C ）A．直流B．工频交流C．高频交流3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）A．变间隙式B．变面积式C．螺丝管式4．通常用电容式传感器测量（ B ）A．电容量B．加速度C．电场强度D．交流电压5．利用热电偶测温条件是（ C ）A．分别保持热电偶两端温度恒定 B．保持热电偶两端温差恒定C．保持热电偶冷端温度恒定 D．保持热电偶热端温度恒定6．电阻应变片的初始电阻有多种，其中用的最多的是（ B ）A．60ΩB．120ΩC．200ΩD．240Ω7．在工程技术中，通常用电感式传感器测量（ C ）A．电压B．磁场程度C．位移D．速度8．我国使用的铂热电阻的测量范围是（ A ）A．-200～850℃B．-50～850℃C．-200～150℃D．-200～650℃9．涡流传感器的工作原理是基于（ D ）A．热阻效应B．霍尔效应C．光电效应D．电磁效应10．铜电阻测温线性好、价廉，其测温范围为（ C ）A．-50℃～50℃B．0℃～100℃C．-50℃～150℃D．-100℃～100℃11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度的角度出发，合理选择其中之一（ B ）A．量程800℃，精度等级1级B．量程400℃，精度等级1.5级C．量程600℃，精度等级1.5级D．量程500℃，精度等级2.5级12．热电偶中产生热电势的条件是（ B ）A．两热电极材料相同 B．两热电极材料不同 C．两热电极的两端温度相同13．压电式传感器目前多用于测量（ B ）A．静态的力或压力 B．动态的力或压力 C．速度之间是（ B ）14．变间隙式电容传感器的非线性误差与材料初始距离dA．正比关系B．反比关系C．无关系15．热电偶中的热电势主要是（ D ）A．感应电势 B．温差电势 C．切割电势 D．接触电势16．压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力 B．电缆线长度变化影响计入与否C．输出电压与输入电压 D．前三种讲法都不对17．图为一个电感传感器，当衔铁上移Δδ后，那么（ A ）A．Rm变小B．e变小C．L变小D．μ0变小18．光敏三极管的结构可看成用光敏二极管代替普通三极管中的（ C ）A．集电极 B．发射极 C．集电结 D．发射结二、填空(24)1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。

传感器与检测技术测验试题一、填空：〔20 分〕1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、不变性、温度不变性、各种抗干扰不变性等。

〔2 分〕2. 霍尔元件灵敏度的物理意义是暗示在单元磁感应强度相单元控制电流时的霍尔电势大小。

4. 热电偶所发生的热电势是两种导体的接触电势和单一导体的温差k e N N电势组成的，其表达式为Eab〔T，To〕= AB T T 0(T T0)ln()d T。

A B在热电偶温度抵偿中抵偿导线法〔即冷端耽误线法〕是在连接导线和热电偶之间，接入耽误线，它的作用是将热电偶的参考端移至离热源较远而且环境温度较不变的处所，以减小冷端温度变化的影响。

5. 压磁式传感器的工作道理是：某些铁磁物质在外界机械力作用下，其内部产朝气械压力，从而引起极化现象，这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产朝气械变形，这种现象称为负压电效应。

〔2 分〕6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量〔①增加②减小③不变〕〔2 分〕7. 仪表的精度等级是用仪表的〔①相对误差②绝对误差③引用误差〕来暗示的〔2 分〕8. 电容传感器的输入被测量与输出被测量间的关系，除〔①变面积型②变极距型③变介电常数型〕外是线性的。

〔2 分〕1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量〔①增大，②减小，③不变〕。

2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，〔①变面积型，②变极距型，③变介电常数型〕是线性的关系。

3、在变压器式传感器中，原方和副方互感M的大小与原方线圈的匝数成〔①正比，②反比，③不成比例〕，与副方线圈的匝数成〔①正比，②反比，③不成比例〕，与回路中磁阻成〔①正比，②反比，③不成比例〕。

4、传感器是能感受规定的被测量并按照必然规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和发生可用信号输出的转换元件以及相应的信号调节转换电路组成。

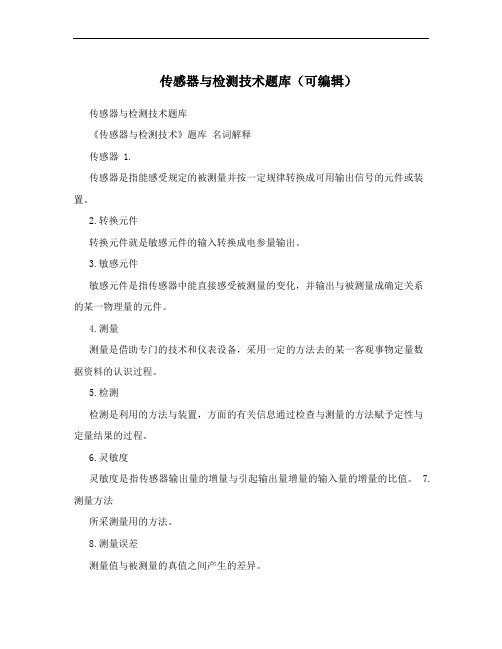

传感器与检测技术题库（可编辑）传感器与检测技术题库《传感器与检测技术》题库名词解释传感器 1.传感器是指能感受规定的被测量并按一定规律转换成可用输出信号的元件或装置。

2.转换元件转换元件就是敏感元件的输入转换成电参量输出。

3.敏感元件敏感元件是指传感器中能直接感受被测量的变化，并输出与被测量成确定关系的某一物理量的元件。

4.测量测量是借助专门的技术和仪表设备，采用一定的方法去的某一客观事物定量数据资料的认识过程。

5.检测检测是利用的方法与装置，方面的有关信息通过检查与测量的方法赋予定性与定量结果的过程。

6.灵敏度灵敏度是指传感器输出量的增量与引起输出量增量的输入量的增量的比值。

7.测量方法所采测量用的方法。

8.测量误差测量值与被测量的真值之间产生的差异。

9.分辨力分辨力是指传感器能检测到输入量最小变化量的能力。

10.绝对误差绝对误差是指被测量的测量值与被测量的真值之间的差值。

满度相对误差 11.满度相对误差γm用绝对误差与仪器满量程Am的百分比表示。

12.标称相对误差标称相对误差γx用绝对误差与测量值Ax的百分比表示。

13.系统误差在相同条件下，多次重复测量同一被测量时，其测量误差的大小和符号保持不变，或在条件改变时，误差按某一确定的规律变化，这种测量误差称为系统误差。

14.随机误差当多次重复测量同一被测量时，若测量误差的大小和符号均以不可预知的方式变化，则该误差称为随机误差。

15.粗大误差明显偏离真值的误差称为粗大误差，也称为过失误差。

16.静态误差当被测量不随时间变化时所产生的误差称为静态误差。

17.动态误差当被测量随时间迅速变化时，系统的输出量在时间上不能与被测量的变化精确吻合，这种误差称为动态误差。

18.直接测量直接测量法是指在使用仪表或传感器进行测量时，不需要经过任何运算就能直接从仪表或传感器上读出测量结果的方法。

19.间接测量间接测量法是指用直接测量法测得与被测量有确切函数关系的一些物理量，通过计算求得被测量的方法。

（试卷一）第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

传感器与检测技术题库传感器与检测技术是自动化、电子工程、机械工程等领域的重要课程。

以下是一些可能的题目，用于测试学生对传感器与检测技术知识的掌握。

请注意，这些题目仅供参考，实际的考试题目可能会根据教材、教学大纲和课程要求有所不同。

填空题：1.传感器是一种能够将______转换为电信号的装置。

2.检测技术主要包括______、______和信号处理三个方面。

3.常用的传感器有______、______、______等。

4.温度传感器主要有______、______和______等类型。

5.电阻应变片是一种______传感器。

选择题：1.下列哪个不是传感器的功能？A.信号检测B.信号转换C.信号放大D.信号滤波2.下列哪种传感器不是按照工作原理分类的？A.物理传感器B.化学传感器C.生物传感器D.红外传感器3.下列哪个不是温度传感器的应用？A.家用空调B.汽车发动机C.实验室设备D.手机电池4.下列哪个不是压力传感器的类型？A.压电式B.应变式C.声波式D.热电偶式简答题：1.简述传感器的基本工作原理。

2.解释温度传感器在工业中的应用。

3.描述一种压力传感器的结构和工作原理。

4.什么是传感器的不确定度？它对检测结果有何影响？计算题：1.给定一个温度传感器的电阻随温度变化的表格，计算在不同温度下的电阻值。

2.一个压力传感器在标准大气压下的输出为10V，计算其实际测量的压力值。

案例分析题：1.描述一次使用温度传感器进行温度测量的实验过程，包括实验目的、仪器设备、操作步骤和结果分析。

2.分析一个压力传感器在实际应用中的故障原因，并提出解决方案。

请根据实际的教学内容和考试要求，对这些题目进行适当的调整和补充。

《传感器与检测技术》试卷一、填空题（每空1分，共20分）1. 测量是以确定或获取测量结果为目的的一系列操作，测量结果应包含比值和。

2. 传感器通常由和组成。

3. 应变片的测量电路一般采用不平衡电桥，根据电源的不同，电桥可分为电桥和电桥。

4. 差动变压器是把被测量转换为和间的互感量变化的装置。

5. 压电式传感器的工作原理是基于某些介质材料的，是一种典型的传感器。

6. 磁电式传感器是利用原理将被测量转换成电信号的一种传感器，有和恒磁通式两种结构。

7. 光电式传感器一般由光源、和三部分组成，被测量作用于光源从而引起被测量的变化。

8. 半导体传感器是典型的型传感器，它是通过某些材料的电特性的来实现被测量的直接转换的。

9. 光栅按照工作原理和用途，可分为光栅和光栅。

10. 编码器是将和线位移转换为的一种数字型传感器，被广泛应用于各种位移的测量。

二、判断题（每题1分，共10分。

在正确论断的后面括号中填“√”，否则填“×”。

）1. 用磁电式电流表测量电路的某一支路电流属于间接测量。

（）2. 采用绝对误差表示测量误差，可以很好地说明测量质量的好坏。

（）3. 重复性是描述传感器动态特性的一个性能指标。

（）4. 自感式电感传感器可以用谐振式测量电路测量其线圈电感。

（）5. 电涡流传感器可以对位移等物理量进行非接触式连续测量。

（）6. 变极距型电容传感器采用差动形式不会提高其灵敏度和减小非线性误差。

（）7. 石英晶体是一种性能优良的压电材料。

（）8. 霍尔式传感器的工作原理是基于半导体材料的压电效应。

（）9. 光电池是将光能转化为电能的一种光电器件。

（）10. 石英晶体在沿光轴方向的力的作用下不产生压电效应。

（）三、简答题（每题6分，共36分）1.什么是传感器的基本特性？传感器的基本特性主要包含哪两大类并分别解释其定义？2.什么是测量误差？测量误差有几种表示方法？3.什么是外光电效应？什么是内光电效应？4.变气隙式电感传感器的线圈电感与哪些因素有关？怎样改善其非线性和提高其灵敏度？5.霍尔电动势与哪些因素有关？霍尔元件为什么要制成薄片形状？6.压电元件可等效为哪两种形式？请分别画出其等效电路。

（试卷一）第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f)第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
