【物理】初三必备物理电功率技巧全解及练习题( 含答案 ) 含分析一、电功率选择题1．以下图，两个透明容器中密闭着等量的空气，A、 B 两 U 形管内的液面相平，电阻丝的电阻R1 2 3。

小明用图示装置进行实验，研究电流经过导体时产生的热量Q 跟什么因=R =R素相关。

以下说法正确的选项是（）A. 此实验在研究电热Q 与电阻 R 能否相关B. 经过 R1的电流和经过R2的电流大小相等C. 电阻 R1两头的电压和R2两头的电压相等D. 通电后， A 管的液面将会比 B 管的液面高【答案】 D【分析】【解答】由图知， R2与 R3并联后再与 R1串连， R1处于干路上，依据并联电路的电流特色知，经过R1的电流大于经过R2的电流，而R1=R2，可见，该实验研究的是电热Q 与电流能否相关，A、 B 均错误；又依据 U=IR 知， R1两头的电压大于 R2两头的电压， C 不切合题意；通电后，因为置于密闭空气中的电阻丝R1=R2，而经过 R1的电流大于经过R2的电流，由 Q=I2 Rt 知，左容器中空气吸热许多，内能增大许多，温度较高，所以 A 管的液面将会比 B 管的液面高， D 切合题意。

故答案为： D【剖析】研究热量与电流及电阻的关系，要求能正确剖析电路，掌握串并联电路的特色，并灵巧应用焦耳定律依据控制变量法（经过电阻的电流不同，比较同样通电时间内两支温度计示数变化状况，可研究电流产生的热量与电流能否相关）及变换法（研究影响电热的要素时，经过液体吸热的多少反响电阻丝产生的热量）剖析解答.2．如图，是某煤气泄露检测装置的简化电路，此中电源电压保持不变，R0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，以下说法中正确的选项是（）A.煤气密度增大时，电流表的示数将变小B.煤气密度增大时，电压表的示数将变小C.煤气密度减小时，电路耗费的电功率将变小D.煤气浓度减小时，电压表与电流表示数的比值略变大【答案】 C【分析】【解答】解：（ 1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故 A 不正确；∵U=IR，∴定值电阻R0两头的电压变大，故 B 不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路耗费的电功率将变小，故C 正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故 D 不正确．应选 C．【剖析】依据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，依据 P=UI 可知电路耗费电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．常用于丈量家用电器在一段时间内耗费多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【分析】【解答】解： A、电流表是测电流大小的仪表，不切合题意；B、电压表丈量电压大小，不切合题意；C 、电能表是用来丈量家用电器在一段时间内耗费多少电能（即电流做功）的仪表，切合题意；D 、验电器是用来查验物体能否带电的仪器，不切合题意． 应选 C ．【剖析】明确各仪表或仪器的基本作用回答．4．如图是研究 “电流经过导体时产生热的多少跟什么要素相关 ”的实验装置．通电前， A 、 B两个 U 型管内的液面相平，通电一准时间后，经过R 1、 R 2 的电流分别为 I 1、 I 2 ， 则（ ）A.I=I 2， A 管中的液面较低B. =I 2， A 管中的液面较高11C.I ＞I2， A 管中的液面较低D. ＞I I ， A 管中的液面较高11 2 【答案】 D【分析】 【解答】解：由图可知，右边两电阻丝并联后与左边电阻丝串连，并联电路中干路电流等于各支路电流之和，所以 I 1＞ I 2 ，故 AB 错误；由 Q=I 2Rt 可知，通电时间同样时， I 1＞I 2 ， R 1=R 2=5Ω，所以左边电阻产生的热量许多，密闭空气汲取热量后，体积不变，压强变大，左边容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．应选 D ．【剖析】由电路图剖析电阻丝的连结方式，依据串并联电路的电流特色可知经过它们的电流关系，依据Q=I 2Rt 比较两电阻产生的热量关系，密闭空气汲取热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．5．以下图的电路中，电源电压恒为 3V ，灯泡 L 的电阻为后，滑片 P 由 b 端向 a 端滑动的过程中，以下判断正确的选项是（10Ω 且保持不变。

电功率要点一、电功1.概念：电流所做的功叫做电功，电能转化为其他形式的能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功。

2.计算：电流通过导体做的电功等于导体两端的电压、通过导体的电流和通电时间的乘积。

即：电功=电压×电流×通电时间 。

可表示为：W UIt =3.单位：焦耳（J ） 11V A =1J s N m =⋅⋅⋅要点诠释：1.电流通过电灯时，电流做功，灯丝灼热发光,，电能转化为内能和光能；电吹风通入电流，电流做功，把电能转化成内能和机械能；电热水瓶，通过电流做功，利用电能把水烧开，把电能转化成内能；洗衣机利用电能，通过电流做功，把电能转化为机械能和内能，把衣物洗净。

2. 根据W=UIt 和欧姆定律有：其中W=UIt 是普遍适用的；而只适用于纯电阻电路。

（纯电阻电路：将电能全部转化为内能的电路） 考点一、电能的转化例1.用电器是将电能转化为其他形式能的器件，下列用电器中，利用电能转化为机械能的是（ C ）A ．电熨斗B ．电灯C ．洗衣机D ．电视机【变式】如图所示的家用电器中主要是将电能转化为内能的是（ A ）考点二、电功的计算例2. 一个额定电压为12V 的小型电动机正常工作时，测得通过电动机的电流是0.5A ，工作10min ，电流做功为 3600 J 。

【变式】加在导体两端的电压为3V ，通电2min ，电流所做的功为360J ，则通过这导体的电流是（ D ）A ．180AB ．120AC ．600AD ．1A例3-1.把两段阻值相等的电热丝串联后接在电源上，在时间t 内电流做功W 1若把这两段电热丝并联后接在同一电源上，在时间t 内电流做功为W 2，则W 1与W 2之比是（ C ）A ．4：1B ．2：1C ．1：4D ．1：2例3-2. （多选）如图所示，四只相同的灯泡分成甲、乙两组，分别接上电压相同的电源，如果甲、乙两组灯泡消耗的电能相等，则（ AC ）A ．通过L 1与L 3的电流比是1：2B ．L 1与L 3两端的电压比是2：1C ．甲组与乙组通电时间比是4：1D ．甲组与乙组的总电阻之比是1：4【变式】1、如图所示的电路中，R 1＞R 2。

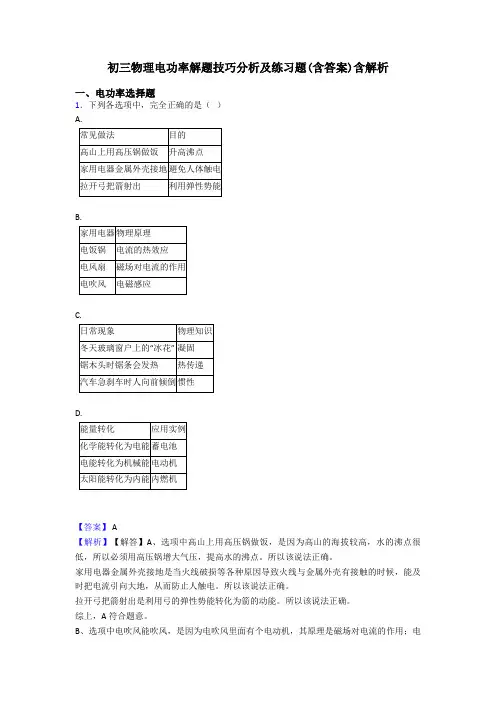

初三物理电功率解题技巧分析及练习题(含答案)含解析一、电功率选择题1．下列各选项中，完全正确的是（）A.B.C.D.【答案】 A【解析】【解答】A、选项中高山上用高压锅做饭，是因为高山的海拔较高，水的沸点很低，所以必须用高压锅增大气压，提高水的沸点。

所以该说法正确。

家用电器金属外壳接地是当火线破损等各种原因导致火线与金属外壳有接触的时候，能及时把电流引向大地，从而防止人触电。

所以该说法正确。

拉开弓把箭射出是利用弓的弹性势能转化为箭的动能。

所以该说法正确。

综上，A符合题意。

B、选项中电吹风能吹风，是因为电吹风里面有个电动机，其原理是磁场对电流的作用；电吹风吹出来的风是热的，这是利用电流的热效应。

整个电吹风没有利用到电磁感应。

B不符合题意。

C、选项中冬天玻璃窗户上的“冰花”，“冰花”是由空气中的水蒸气遇到冷的玻璃出现的凝华现象；锯木头时锯条会发热，这是通过做功使锯条内能增加，而不是热传递。

C不符合题意。

D、中给蓄电池充电时候是把电能转化为化学能；而蓄电池作为电源给用电器提供电能时它是把化学能转化为电能。

题目指代不明。

内燃机是把内能转化为机械能，而不是把太阳能转化为内能。

D不符合题意。

故答案为：A。

【分析】此题涉及到的知识点较多，逐项分析即可，难度不大.2．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。

典型例题解析例1 一盏灯标有“36V 40W ”字样，将这盏灯接到某电路中，通过它的电流是1A ，此时，这盏灯的电功率是________W ．精析 考查额定电压，额定功率的概念．已知：灯的额定电压U E ＝36，额定功率P E ＝40W ，实际电流I L ＝1A ． 求：P L （实际电功率）解 先判定灯是否正常发光 灯正常发光时：I E ＝E E U P ＝V36W 40≈1.1A 因为灯的实际电流I L ＜I E ，所以灯不能正常发光，且P L 应＜P E ．先求出灯的电阻R ＝EE P U 2＝0W 4)V 36(2＝32.4ΩR 不变灯的实际功率：P L ＝I L 2R ＝（1A ）2×32.4Ω＝32.4W答案 灯的功率为32.4W思考 有的同学求实际功率，采用下面做法： P L ＝UI L ＝36V ×1V ＝36W 你能看出其中的问题吗？例2 某导体接到6V 电压下，它消耗的功率是6W ；将改接到3V 的电压下，这个导体的功率是________W ． 已知 U E ＝6V P E ＝6W 实际U L ＝3V 求：实际P L分析 一个导体，在额定电压下，电阻为R ，同样一个导体，电压改变，电阻仍为R ． 同样一个导体，电压改变，电阻仍为R ． ∴ 电功率的习题，往往从求解电阻入手．解法1 导体电阻R ＝EE P U 2＝W 6)V 6(2＝6Ω．电压变了，导体消耗的功率改变R L ＝R U L 2＝Ω6)V 3(2＝1.5W解法2 导体电阻不变根据：R ＝PU 2E E P U 2＝LLP U 2⇒E L P P ＝22E L U UP L ＝22EL U U ·P E ＝（V6V 3）2×6W ＝1.5W 小结 从解法2看出，电阻一定时，电压是原来的“n ”倍，功率是原来的“n 2”倍．因为P ＝UI ，U 是原来的“n ”倍，I 也是原来的“n ”倍，所以P 是原来的“n 2”倍．答案 功率是1.5W例3 （天津市中考试题）电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h ．精析 电能表是日常生活中常用的仪表．考查能否灵活利用W ＝Pt 进行计算． 正确选择合适的单位，可以简化计算．解 电能表是测量电功的仪表．题目给出：W ＝1kWh P ＝40W ＝0.04kW 时间：t ＝P W ＝kW04.0kWh 1＝25h 如果选用国际单位，则计算要麻烦得多． 答案 电功，25例4 （哈尔滨市中考试题）一个“12V 6W ”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W ．精析 在串联电路中，利用电流、电压等特点，计算电阻和电功率． 已知：额定P E ＝6W ，U E ＝12V ，总电压U ＝36V 求：R ，P R解 灯的额定电压是12V ，直接将其接在36V 的电源上，灯将烧毁：这时应将一个电阻和灯串联；—使灯正常发光．画出灯与R 串联的电路草图2—3—1．并标出已知量和未知量．图2—3—1只要求出通过R 的电流和R 两端的电压．就可以求出未知量． 流过灯的电流和流过R 的电流相等： 答案 48Ω，12W例5 （北京市中考试题）电阻R 和灯泡L 串联接到电压为10V 的电路中，R ＝10Ω，电路接通后，100s 内电阻R 上电流做的功为10J ，已知灯L 的额定功率为10W ，灯的电阻不变．求：灯的额定电压． 解 画出灯L 和电阻只串联的电路草图2—3—2，并标明已知量和未知量． 串联电路，通过L 和R 电流相等，设为I ． 则W R ＝I 2Rt图2—3—2I ＝Rt W R ＝100s 10Ω10J ⨯＝101A ＝0.1A R 两端电压：U R ＝IR ＝0.1A ×10Ω＝1V灯L ′两端电压：U L ＝U －U R ＝10V －1V ＝9V 灯电阻：R ＝I U L ＝A1.0V9＝0.9Ω 灯额定电压：U E ＝R P E ＝Ω⨯9010W ＝30V误解 有的同学在算完电流后，直接用：U E ＝I P E ＝A1.0W 10＝100V ，是错误的．因为此时灯并不是正常发光，电路中的电流不是I E ．当然，有的同学把U L ＝9V 算为灯的额定电压，也是错误的． 答案 灯额定电压为30V例6 （广州市中考试题）有两个灯泡，L 1标有“6V 3W ”字样，L 2没有标记，测得L 2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L 2的电功率分别是 （ ） A ．12 V 3W B ．12 V 1.5W C ．9 V 3W D ．9 V 1.5W解 画出L 1和L 2串联的电路草图2—3—3，标明已知量和未知量． L 1正常发光时，U 1＝6V ，P 1＝3W 电路中电流： I ＝11U P ＝V6W 3＝0.5A图2—3—3此时L 2也正常发光，L 2两端电压：U 2＝IR 2＝0.5A ×6Ω＝3V P 2＝IU 2＝0.5A ×3V ＝1.5W U ＝U 1＋U 2＝6V ＋3V ＝9V 答案 D例7 有一盏小灯泡，当它与5Ω电阻串联后接15V 电源上，灯恰好正常发光，这时灯的功率是10W ． 求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值． 已知：R ＝5Ω P E ＝10W U ＝15V 求：R L ，U E （额定）分析 画出分析电路图2—3—4．图2—3—4从图中看，所给物理量无对应关系，可以采用方程求解． 解法1R E 和R 串联，设灯两端电压为U E∵ I E ＝I R∴E E U P ＝RU U E-E U W 10＝Ω-5V 15E U 整理得U E 2－15U E ＋50＝0 （U E －10）（U E －5）＝0U E ＝10V 或U E ＝5V灯电阻R L ＝E E P U 2＝W 10)V 10(2＝10Ω或R L ＝EE P U 2＝W 10)V 5(2＝2.5Ω解法2 R L 和R 串联：U ＝U E ＋U R U ＝IP E＋IR 15V ＝IW10＋I ×5Ω 5I 2－15I ＋10＝0 I 2－3I ＋2＝0（I －2）（I －1）＝0 解得：I ＝2A 或I ＝1A R L ＝2IP E ＝2)A 2(W 10＝2.5Ω 或R L ＝2I P E ＝2)A 1(W 10＝10Ω 答案 灯正常发光，当U E ＝10V 时，灯电阻为10Ω；当U E ＝5V 时，灯电阻为2.5Ω例8 （北京市朝阳区中考试题）将分别标有“6V 9W ”和“6 V 3W ”的两个灯泡L 1、L 2串联接在12 V 电源上，则 （ ）A ．两灯都能正常发光B ．灯L 2可能被烧毁C ．两灯都比正常发光时暗D ．灯L 1比灯L 2亮精析 考查学生能否根据实际电压和额定电压的关系，判断灯的发光情况． 解 先求出两盏灯的电阻灯L 1的电阻： R 1＝121P U ＝W 9)V 6(2＝4Ω灯L 2的电阻： R 2＝222P U ＝W 3)V 6(2＝12Ω求出灯两端的实际电压U 1′∵ R 1、R 2串联UU '1＝211R R R +＝Ω+ΩΩ1244＝41U 1′＝41U ＝41×12V ＝3VL 2两端电压U 2′＝U －U 1′＝12V －3V ＝9V比较实际电压和额定电压 U 1′＜U 1，U 2′＜U 2两灯都不能正常发光；灯L 2可能会被烧毁答案 B例9（北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大精析考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小．分析家庭电路，灯的连接方式是并联．甲、乙两灯两端电压相同．甲灯比乙灯亮，说明甲灯实际功率比乙灯大．D 选项正确．甲灯比乙灯亮，在并联电路中，R甲＜R乙．U相同，I甲＞I乙电量Q＝It，若两灯同时使用，因为t相同，I甲＞I乙，则Q甲＞Q乙，C选项正确．答案C、D例10如图2—3—5，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小图2—3—5精析考查学生识别电路的能力．能否根据欧姆定律分析电路中电流变化，灯的亮度变化．分析电路是由灯和变阻器并联而成．测的是干路电流测的是流过变阻器的电流测的是电路两端电压当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确．并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变．示数变小．答案D例11如图2—3—6，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．精析分析S闭合前后，电路中电阻的连接关系．写出P、I、U、R之间的关系，利用公式求解．解S断开，只有R1，示数为I1，R1两端电压为U，流过R1的电流为I1．S闭合，R1、R2并联，示数为I1＋12，R1两端电压不变为U，流过R1的电流不变为I1，R1功率为P1′．图2—3—6∵211I I I +＝72∴21I I ＝52并联：21I I ＝12R R ＝52∴21R R ＝2511P P '＝U I U I 11＝11PP 1＝U I I U I )(211+＝72 答案 R 1∶R 2＝5∶2，P 1∶P 2＝2∶5，P 1∶P 1′＝1∶1，P 1∶P ＝2∶7例12 如图2—3—7（a ），当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变）求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A（a ）（b ） （c ）图2—3—7精析 画出电路变化前后对应的两个电路：如图2—3—7（b ）（c ）所示． 已知：'11U U ＝32，B A U U ＝34解 B A I I ＝1111R U R U '＝'11U U ＝32B A R R ＝BB A AI U I U ＝B A U U ×A B I I ＝34×23＝1211P P '＝1212R I R I B A ＝22B A I I ＝（32）2＝94B A P P ＝B B A A R I R I 22＝94×12＝98图（b ）：U ＝I A （R 1＋R A ）图（c ）：U ＝I B （R 1＋R B ） U 相等：R B ＝21R A ，B A I I ＝32代入I A （R 1＋R A ）＝I B （R 1＋21R A ） 2（R 1＋R A ）＝3（R 1＋21R A ）A R R 1＝21 另解：图（b ）U ＝U 1＋U A 图（c ）U ＝U 1′＋U B∴ U 1′＝23U 1，U B ＝43U A ，U 不变 ∴ U 1＋U A ＝23U 1＋43U A21U 1＝41U AA U U 1＝21∵ R 1、R A 串 ∴A R R 1＝A U U 1＝21 答案 I A ∶I B ＝2∶3，R A ∶R B ＝2∶1，P 1∶P 1′＝4∶9，P A ∶P B ＝8∶9，R 1∶R A ＝1∶2 例13 如2—3—8（a ），已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中电流为I ∶I ′．（电源电压不变） 求：U 1∶U 2，P 1∶P 1′，I ∶I ′精析 画出变化前后电路图（b ）和（c ）（a ）（b ）（c ）图2—3—8已知：21R R ＝32 求：21U U ，'11P P ，'I I解 图（b ）中R 1、R 2串，21U U ＝21R R ＝32'11P P ＝12121R U R U ＝221U U ＝（52）2＝254图（c ）中R 1两端电压为U 图（b ）：U ＝I （R 1＋R 2）图（c ）：U ＝I ′（2121R R R R +）U 不变 I （R 1＋R 2）＝I ′（2121R R R R +）I （2＋3）＝I ′（3232+⨯）I I '＝256 答案 U 1∶U 2＝2∶3，P 1∶P 1′＝4∶25，I ∶I ′＝6∶25例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变） 求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．精析 先判断电阻R 1、R 2的两次连接方式．因为总电压不变，由P 1＜P 1′和R 1一定，判断出：U 1＜U 1′所以第一次R 1、R 2串联，第二次并联． 求：R 1、R 2 P 2、P 2′解 画出分析电路图2—3—9（a ）（b ）（a ）（b ）图2—3—9同一电阻R 1，根据P ＝RU 2有'11P P ＝2121)('U U ＝221U U ＝W 108W 12＝91（U 1′＝U ）∴U U 1＝31 如图（a ）U 1＋U 2＝U21U U ＝21∵ R 1、R 2串21R R ＝21U U ＝21 如图（b ）R 1、R 2并联，''21I I ＝12R R ＝12∵ I 1′＋I 2′＝I ′＝9A∴ I 1′＝6A I 2′＝3AR 1＝211)('I P ＝2)A 6(W108＝3Ω R 2＝2 R 1＝6Ω （2）求'22P P 关键求出R 2两端电压比 从图（a ）可知：21U U ＝21 ∴U U 2＝32由图（a ）和（b ）同一电阻R 2：'22P P ＝2121)('U U ＝222U U ＝（32）2＝94答案 R 1＝3Ω，R 2＝6Ω， P 2∶P 2′＝4∶9例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另．一电源上．．．．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙； （3）两灯电阻R 甲和R 乙．精析 注意两次电路总电压不同，所以不能像例4那样判断电路连接方式 已知：U 甲＝9V ，P 乙＝3W ，R 甲＞R 乙，P 甲′∶P 甲＝4∶9 求：P 甲、U 乙、R 甲、R 乙设第一次R 甲、R 乙并联，此时两灯均能正常发光，说明：U 乙＝U 甲＝9VR 乙＝乙乙P U 2＝W 3)V 9(2＝27Ω第二次R 甲、R 乙串联，乙灯仍正常发光，说明U 乙′＝U 乙＝9V 而R 甲不变时，甲甲P P '＝甲甲U U '＝94 ∴ U ′＝32U 甲＝32×9V ＝6V R 甲、R 乙串联 乙甲R R ＝''乙甲U U ＝V 9V 6＝32得R 甲＜R 乙，与题意不符．由上判定：电路第一次串联，第二次并联，画出分析示意图2—3—10（a ）和（b ）．（a ）（b ）图2—3—10解 由图（a ）和（b ）得： R 甲不变甲甲P P '＝22甲甲U U '＝22甲U U'＝94U ′＝32U 甲＝32×9V ＝6V U 乙′＝U 乙＝6V由图（b ）乙灯正常发光R 乙＝乙乙P U 2＝W 3)V 6(212Ω由图（a ）R 甲、R 乙串 I 甲＝I 乙＝乙乙U P ＝V6W 3＝0.5A R 甲＝甲甲I U ＝A5.0V9＝18Ω P 甲＝I 甲U 甲＝0.5A ×9V ＝4.5W答案 甲灯额定功率4.5W ，乙灯额定电压6V ，甲灯电阻10Ω，乙灯电阻6Ω例16 （北京市1997年中考试题）如图2—3—11（a ）所示电路中，灯L 1的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1． 求（1）灯L 1的额定功率；（2）电阻R 4的阻值．（a ）（b ）（c ）图2—3—11已知：R 1＝21R 2，U ＝10V P 3＝2W U 1′＝ 21U 1 P 4＝41W 求：（1）P 1（L 1额定功率）；（2）R 4解 画出变化前后电路分析图2—3—11（b ）和（c ）． 先求出两次电路（b ）和（c ）中电流比I ∶I ′ ∵ R 1不变I I '＝11U U '＝1121U U ＝1243R R ＝2423I P I P '＝43P P ×22II '＝W41W 2×（21）2＝12由图（b ） U ＝I （R 1＋R 3）由图（c ） U ＝I ′（R 1＋R 2＋R 4） U 不变，将R 2＝2 R 1和R 3＝2 R 4代入I （R 1＋2R 4）＝I ′（R 1＋2R 1＋R 4） 2（R 1＋2R 4）＝（3R 1＋R 4）41R R ＝13 得R 1∶R 2∶R 4＝3∶6∶1由图（c ）R 1、R 2、R 4串，且U ＝U 1′＋U 2′＋U 4＝10V U 1′∶U 2′∶U 4＝R 1∶R 2∶R 4＝3∶6∶1 U 4＝101U ＝101×10V ＝1V R 4＝424P U ＝W 41)V 1(2＝4Ω由图（b ）R 1、R 3串31P P ＝31R R ＝23 P 1＝23×2W ＝3W 答案 L 1额定功率为3W ，R 4为4Ω例17 （北京市1998年中考试题） 如图2—3—12所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1；当只闭合开关S 2时，通过电阻R 2的电流是I 2；电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2，当只闭合开关S 3时，电阻R 3消耗的功率是15W ．图2—3—12求：（1）只闭合S 1时，R 1消耗的功率；（2）只闭合S 3时，R 1消耗的功率． 已知：I 1∶I 2＝3∶2，P 2＝20W ，P 3＝15W 求：P 1、P 1″精析 只闭合开关S 1，只有R 1，如图2—3—13（a ）当只闭合S 2时，R 1、R 2 串，如图2—3—13（b ）；当只闭合S 3时，R 1、R 2 、R 3串，如图2—3—13（c ）．（a ）（b ）（c ）图2—3—13解 图（a ）U ＝I 1R 1 图（b ）U ＝I 2（R 1＋R 2） U 不变，21I I ＝23 3R 1＝2（R 1＋R 2）21R R ＝12图（b ）R 1、R 2串 21P P '＝21R R ＝12P 1′＝2P 2＝2×20W ＝40W如图（a ）和（b ）同一电阻R 1·'11P P ＝2221I I ＝（32）2＝94P 1＝94×40W ＝90W 如图（b ）P 2＝I 22R 2＝（21R R U+）2R 2（1）如图（c ）P 3＝I 32R 3＝（321R R R U++）2R 3（2）（1）÷（2） W 15W 20＝322122321)()(R R R R R R R +++将R 1＝2R 2代入R 32－6R 2R 3＋9R 22＝0 （R 3－3 R 2）2＝0 R 3＝3 R 2，又∵ R 1＝2 R 2 ∴31R R ＝32如图（c ），串联电路31P P "＝31R R ＝32 ∴ P 1″＝32×15W ＝10W答案 图（a ）中，R 1功率为90W ，图（c ）中，R 1功率为10W例18 （北京市东城区中考试题）小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．精析 对于联系实际的问题，首先把它和所学的物理知识对应起来，本题用到的是焦耳定律的知识．从图中看出，不论使用哪一段电阻丝，电压均为U ．电热丝放热公式：Q ＝RU 2t ．（1）可以将AB 段电阻分成三部分：第一次，S ′闭合，S 接C ，使用的是电阻丝CB 段，电阻为R CB ，电阻丝1min 放热Q 1＝CB R U 2t第一次，S ′闭合，S 接D ，使用的是电阻丝DB 段，电阻为R DB ，电阻丝1min 放热Q 2＝DB R U 2t第三次，S ′断开，电阻丝1min 放热Q 3＝ABR U 2t∵ R DB ＜ R CB ＜ R AB ∴ Q 1＞Q 2＞＞Q 3开关位于D ，是加热状态，断开S ′，电阻为R AB ，是保温状态．（2）已知R AB ＝500Ω U CD ＝33V ，Q 2∶Q 1∶Q 3＝20∶10∶3t 一定，32Q Q ＝ABDB R UR U 22＝DB AB R P ＝320 ∴R DB ＝203×R AB ＝203×500Ω＝75Ω t 一定，U 一定，31Q Q ＝CB AB R R ＝310 ∴ R CB ＝103R AB ＝103×500Ω＝150Ω R CD ＝150Ω－75Ω＝75Ω I ＝CD CD R U ＝Ω75V 33＝0.44A ． U ＝IR AB ＝0.44×500Ω＝220V保温时，电阻为R AB ，t ＝1 min ＝60sQ 3＝ABR U 2×t ＝Ω500)V 220(2×60s ＝5808J答案 （1）Q 2＞Q 1＞Q 3，电源电压220V ，保温：Q 3＝5808J例19 （北京市海滨区中考试题）图2—3—15是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．图2—3—15（1）用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能，电阻R 的阻值是多大？ 解 （1）根据公式P ＝I 2RR 0一定，t 一定时，电热毯功率大时，处于加热状态．S 闭合时，R 0发热功率：P 0＝I 2R 0＝（R U ）2R 0 ①S 断开时，R ′0＝I 2R 0＝（R R U+）2R 0②比较①②两式得P 0＞P 0′．∴ S 闭合，电热毯处于加热状态． S 断开，电热毯处于保温状态． （2）R 0＝额额P U 2＝W100)V 220(2＝484Ω保温时：电阻R 0两端电压为U 0．Q 0＝020R Ut已知：Q 0＝60J t ＝1 min ＝60 s Q 0＝t R Q 00＝s60484J 60Ω⨯＝22V ． 电路中电流：I ＝00R U ＝Ω484V 22＝221A ． R ＝IU R ＝I U U 0-A 221V22220-V ＝4356Ω答案 （1）闭合S ，电热毯处于加热状态（2）R ＝4356Ω例20 （北京市中考试题）图2—3—16，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V ，当居民楼内消耗的功率为44 kW 的时候图2—3—16（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？ （3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW 增加到88kW ，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少? （4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施． 精析 将实际问题转化为电路图． 画出图2—3—17图2—3—17解 （1）已知U 0＝220V P 0＝44Kw ＝4.4×104WI ＝00U P ＝220VW104.44⨯＝220（2）U ＝U 线＋U 0＝IR 线＋U 0＝220A ×0.1Ω＋220V ＝240V（3）I ′＝0U P '＝220VW108.84⨯＝400P 线′＝I ′2R 线＝（400A ）2×0.1Ω＝16000W 增容前：P 线＝I ′2R 线＝（200A ）2×0.1Ω＝4000W △P 线＝P 线′－P 线＝16000W －4000W ＝12000W（4）分析：在U 0，P 0一定时，I 不能减少，使P 线＝I 2R 线减小的方法，应减小R 线．∵ 导线电阻与材料、长度、横截面积有关∴ 长度一定，可换用电阻率小的导线或适当增加线的横截面积，这样可以减小电阻． 答案 （1）220A （2）240V （3）12000 W例21 已知两个小灯泡L 1、L 2的额定电压均为U 额，在额定电压下通过L 1的电流I 1是通过L 2电流I 2的2倍，若把灯L 1、L 2串联后接到电压为U 的电源上，则 （ ）图2—3—18∴21R R ＝21I U I U 额额＝21 串联电路：21U U ＝21R R ＝21 选项A ：U ＝23U 额 U 1＝21U 额，U 2＝U 额，L 2正常发光 选项B ：U 1≠U 额，U 2≠U 额，所以L 1、L 2都不能正常发光 选项C ：U 1＝U 额，U 2＝U 额，L 2烧毁，导致L 1不能正常发光 选项D ：只要U 1＝U 额，U 2就要烧毁，所以L 1总不能正常发光 答案 A 、D例22 将标有“6V 3W ”的灯泡L 1和标“4V 4W ”的灯泡L 2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是 （ ） A ．12V B ．8V C ．10V D ．16V 精析 求出两盏灯的电阻，分析加在灯上的实际电压是“大于”“等于”还是“小于”U E 、（U 额为额定电压） 画出电路示意图2—3—19，并标出灯的电阻．图2—3—19解灯L 1和L 2电阻：R 1＝121P U ＝W 3)V 6(2＝12ΩR 2＝222P U ＝W 4)V 4(2＝4ΩR 1、R 2串联 ''21U U ＝21R R ＝ΩΩ412＝13若L 1正常发光， U 1′应＝U 1＝6V 则U 2′应＝31U 1′＝2V ，L 2比正常发光暗 U ＝U 1′＋U 2′＝6V ＋2V ＝8V ．B 选项符合题意 若L 2正常发光，U 2′应＝U 2＝4V ．若L 1上电压，U 1′＝3 U 2′＝12V ， ∵ U 1′＝2U 1 ∴ 灯L 1烧毁，因此电源电压不能取12V ＋4V ＝16V ． 答案 B ．例23 将一个阻值是4 Ω的电热器放进质量是0.5kg 的冷水中，通过电热器的电流是5A ，且电热器放出的热量全部被水吸收，则7 min 可使水温升高多少度？精析 利用焦耳定律和热学中物体吸放热的公式求解． 已知：R ＝4Ω I ＝5A t ＝7 min ＝420s ， m ＝0.5kg 求：（t －t 0） 解 Q 放＝I2Rt ＝（5A ）2×4Ω×420S ＝4.2×104J Q 吸＝Q 放（t －t 0）＝cm Q 吸＝0.5kgC)J/(kg 102.4J 102.434⨯︒⋅⨯⨯＝20℃ 答案 20℃例24 （广东省中考试题）某电热饮水器上有A 、B 两根电热丝，将两根电热丝串联接在电源上，20 min 可将饮水器中的水加热至沸腾；若将A 单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 min ；若将B 单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）精析 电热丝串联或单独使用，都接在同样电源上，放出的热量可用Q ＝RU 2t 计算三种情况水吸热相同，Q 放＝Q吸，三次电热丝放出的热量相等．解 Q 串＝BA R R U +2＝t 1Q A ＝AR U 2t 2 Q 串＝Q A21t t ＝A B A R R R +＝min 8min 20＝25 ∴B A R R ＝32又∵ Q B ＝Q A∴ B R U 2＝AR U 2t 2t 3＝A B R R ×t 2＝23×8mm ＝12min 答案 12 min。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

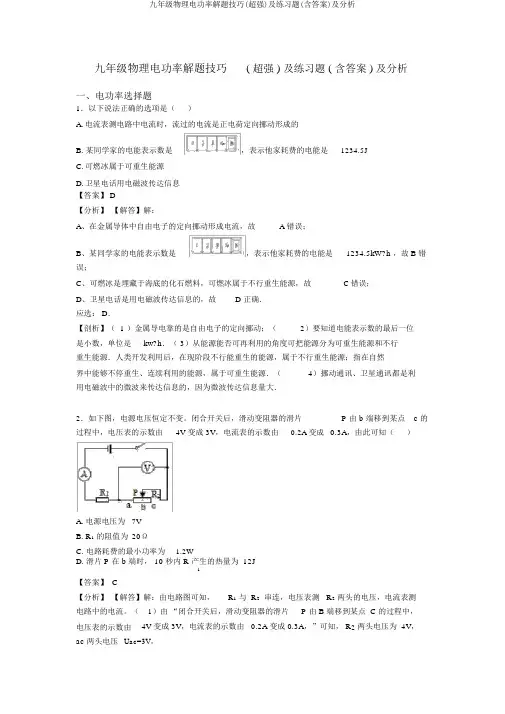

九年级物理电功率解题技巧( 超强 ) 及练习题 ( 含答案 ) 及分析一、电功率选择题1．以下说法正确的选项是（）A.电流表测电路中电流时，流过的电流是正电荷定向挪动形成的B. 某同学家的电能表示数是，表示他家耗费的电能是1234.5JC.可燃冰属于可重生能源D.卫星电话用电磁波传达信息【答案】 D【分析】【解答】解：A、在金属导体中自由电子的定向挪动形成电流，故 A 错误；B、某同学家的电能表示数是，表示他家耗费的电能是1234.5kW?h ，故 B 错误；C、可燃冰是埋藏于海底的化石燃料，可燃冰属于不行重生能源，故 C 错误；D、卫星电话是用电磁波传达信息的，故 D 正确．应选： D．【剖析】（ 1 ）金属导电靠的是自由电子的定向挪动；（2）要知道电能表示数的最后一位是小数，单位是kw?h．（ 3）从能源能否可再利用的角度可把能源分为可重生能源和不行重生能源．人类开发利用后，在现阶段不行能重生的能源，属于不行重生能源；指在自然界中能够不停重生、连续利用的能源，属于可重生能源．（4）挪动通讯、卫星通讯都是利用电磁波中的微波来传达信息的，因为微波传达信息量大．2．如下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成P 由 b 端移到某点0.3A，由此可知（c 的）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R 产生的热量为 12J1【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

（1）由“闭合开关后，滑动变阻器的滑片P 由 B 端移到某点 C 的过程中，电压表的示数由4V 变成 3V，电流表的示数由 0.2A 变成 0.3A，”可知， R2两头电压为 4V，ac 两头电压Uac=3V，当滑动变阻器的滑片P 在 b 端时，电流I=0.2A，当滑片 P 由 b 端移到某点 c 时，电流I=0.3A，设电源电压为U，则，解得 R1=10 Ω，U=6V， AB 不切合题意；（ 2）滑动变阻器滑片 P 在 b 端时， R与 R 串连，由 P=UI 可得，12电路耗费的最小功率P=UI=6V×0.2A=1.2W， C 切合题意；（ 3）滑片 P 在 b 端时，依据串连电路的电压特色可得，R1两头电压 U1=U-U2=6V-4V=2V，10 秒内 R1产生的热量Q=W=U It=2V × 0.2A × 10S=4J，D不切合题意。

初三物理电功率试题经典及解析一、电功率选择题1．下列家用电器正常工作20min消耗电能最多的是（）A. 电饭煲B. 电热毯C. 电视机D. 电风扇【答案】 A【解析】【解答】解：电饭煲的功率约为1000W，电热毯的功率约为100W，电视机的功率约为130W，电风扇的功率约为60W，由此可见，电饭煲的电功率最大，由W＝Pt可知，用电器正常工作相同时间，电饭煲消耗的电能最多。

故答案为：A。

【分析】根据生活常识及生活经验判断各用电器的功率大小，由W＝Pt可知，工作相同时间，用电器功率越大，消耗的电能越多。

2．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流。

因电源的电压不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，A不符合题意；当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，C不符合题意；由P＝UI可知，整个电路消耗的总功率变小，D符合题意。

故答案为：D。

【分析】灯泡L与电阻R并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L的电流和实际功率不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点可知干路电流的变化，根据P=UI可知电路总功率的变化.3．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。

九年级物理电功率常见题型及答题技巧及练习题(含答案)及解析一、电功率选择题1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A. A的电阻值为6.25ΩB. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D. 当A和B串联，两者电阻相同时，电源电压为3V【答案】 C【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比：，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。

故答案为：C。

【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系.2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。

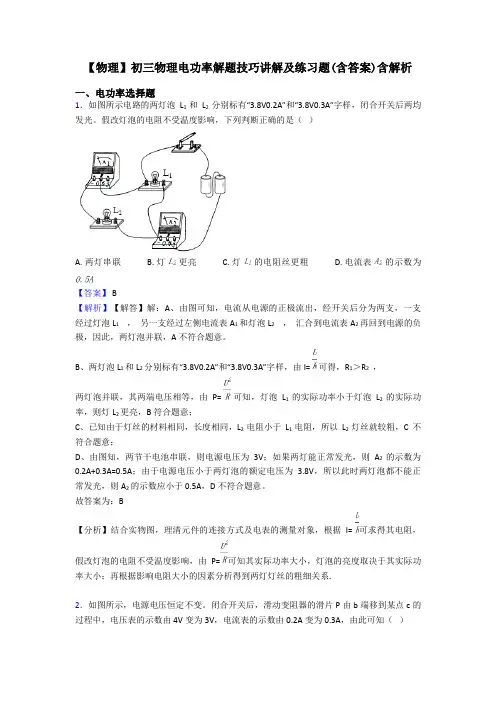

【物理】初三物理电功率解题技巧讲解及练习题(含答案)含解析一、电功率选择题1．如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。

假改灯泡的电阻不受温度影响，下列判断正确的是（）A. 两灯串联B. 灯更亮C. 灯的电阻丝更粗D. 电流表的示数为【答案】 B【解析】【解答】解：A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，A不符合题意。

B、两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，由I= 可得，R1＞R2，两灯泡并联，其两端电压相等，由P= 可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，B符合题意；C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，C不符合题意；D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，D不符合题意。

故答案为：B【分析】结合实物图，理清元件的连接方式及电表的测量对象，根据I= 可求得其电阻，假改灯泡的电阻不受温度影响，由P=可知其实际功率大小，灯泡的亮度取决于其实际功率大小；再根据影响电阻大小的因素分析得到两灯灯丝的粗细关系.2．如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

【物理】九年级物理电功率直题汇编( 含答案 ) 及分析一、电功率选择题1．将 A、 B 两个灯泡，按图一、图二两种方式连结，已知R A=4Ω、 R B=6Ω，电源电压相同，下边剖析正确的选项是（）A.图一中 A 灯比 B 灯亮B.图二中 A 灯比 B 灯亮C. 图一中 A 灯比图二中 A 灯亮D. 图一中的总功率比图二中的总功率要大【答案】 B【分析】【解答】 A．图一中，两灯泡串连，串连电路中各处的电流相等， A 灯泡的电阻较小，由可知， A 灯泡的实质功率较小，即 A 灯比 B 灯暗， A 不切合题意；B．图二中，两灯泡并联，并联电路中各支路两头的电压相等，依据可知，A灯泡的电阻较小，其实质功率较大， A 灯比 B 灯亮， B 切合题意；C．因为图一中两灯串连， A 灯泡两头的电压小于电源电压，图二中两灯并联， A 灯泡两头的电压等于电源的电压，依据可知，图一中 A 灯泡的实质功率较小，灯泡较暗，即图一中 A 灯比图二中 A 灯暗， C 不切合题意；D．因串连电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小， D 不切合题意。

故答案为： B。

【剖析】依据P=UI=I2R=比较两灯泡的实质功率关系，实质功率大的灯泡较亮.2．如下图电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左挪动时，以下判断正确的选项是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】A【分析】【解答】解：由电路图可知，定值电阻R 与滑动变阻器并联，电压表测电源两头的电压，电流表测干路电流，因电源电压保持不变，所以，滑片挪动时，电压表的示数不变， B 不切合题意；因并联电路中各支路独立工作、互不影响，所以，滑片挪动时，经过R 的电流不变，当滑动变阻器滑片向左挪动时，接入电路中的电阻变大，由 I＝可知，经过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小， D 不切合题意；电压表的示数不变、电流表 A 的示数变小，则电压表与电流表示数的比值变大， C 不切合题意；电源电压保持不变，干路电流变小，由P＝UI 可知，电路总功率变小， A 切合题意。

初中物理电功率专题及详细解析【典型例题】类型一、基础知识 1、（多选）如图所示，电源电压U=12V 且保持不变，电阻R 为定值电阻。

当开关S 闭合后，如果要使电路消耗的总功率稍稍变化一些，则可行的办法是（ ）A ．给R 串联一个较小的电阻B ．给R 并联一个较小的电阻C ．给R 串联一个较大的电阻D ．给R 并联一个较大的电阻【思路点拨】由电功率的计算公式RU P 2=可知：电压不变，当总电阻减小时，电路的总功率增大；当总电阻增大时，电路的总功率减小。

【答案】AD【解析】根据串、并联电路的特点可知：总电阻变小，需要并联一个电阻，电路消耗的总功率稍稍变化，所以需要并联一个较大的电阻；总电阻变大，需要串联一个电阻，电路消耗的总功率稍稍变化，所以需要串联一个较小的电阻。

【总结升华】本题综合考查电路中总电功率和总电阻的关系以及串、并联电路电阻的特点，熟练掌握串、并联电路电阻变化的规律即可轻松解题。

举一反三【变式】有一个“6V 3W ”的小电灯，用8伏的电源做实验，测定小电灯的额定功率，所选滑动变阻器的最大阻值不得小于多少欧？ 【答案】4Ω2、一台“220V 、1000W ”的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（ ）A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段，然后并联接入电路D 、将电炉丝截掉四分之一后接入电路【思路点拨】由公式RU P 2=可知：当实际电压变为额定电压的一半时，实际电压的平方就变为额定电压平方的1/4，要想电功率不变化，电阻阻值就要减小为原来阻值的1/4。

【答案】C【解析】根据题意要求额实U U 21=时，P 实=P 额。

由R U P 2=可知要满足题设条件，只有改变电阻R ，才能满足要求。

由222222441R U R UR U P 额额实实===若时1241R R =，P 实才能等于P 额。

初三物理电功率专题训练答案含解析一、电功率选择题1．在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个电表的示数都发生了变化，电表的示数分别用l、U1、U2和U3表示，电表示数变化量的大小分别用△l、△U1、△U2和△U3表示，电阻R1、R2、R3消耗的电功率分别用P1、P2、P3表示，下列选项正确的是（）A. U1/l不变，△U1/△l变小B. U2/l变大，△U2/△l不变C. U3/l不变，△U3/△l不变D. P1变大，P2变小，P3变大【答案】 B【解析】【解答】电源电压保持不变，闭合开关S，R1、R2、R3串联，A. U1/l 为R1不变，△U1/△l 为R1不变，A不符合题意；B.U2/l为滑动变阻器连入电路的阻值，阻值变大，△U2/△l为R1和R3的阻值，阻值不变，B符合题意；C.U3/l为R1和R2的阻值变大，△U3/△l为R3不变，C不符合题意；D.滑动变阻器的电阻变大，电路中电流变小，P1变小，P2先变大后变小，P3变小.D不符合题意；故答案为：B.【分析】学生首先要会分析电路图，再要会根据滑片的移动情况，分析电路中电阻的变化，再分析各个量的变化.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可4．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．5．如图为探究“焦耳定律”的实验装置。

【物理】初三物理电功率专项训练100(附答案)含解析一、电功率选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可3．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．4．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．5．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1， R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：4【答案】 A【解析】【解答】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2的电流之比是2：1；由I=U/R知道，R1、R2的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由Q=W=U2R t知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故答案为：A。

九年级物理电功率专项训练及答案及解析一、电功率选择题1．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。

则下列结果正确的是（）A. 电源电压为20VB. R1的阻值为5ΩC. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD. 开关S闭合后电路消耗的最小功率为14.4W【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。

（1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝＝，I′＝＝，因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压：U＝I（R1+R2）＝I′（R1+R2′），即（R1+10Ω）＝（R1+20Ω），解得：R1＝10Ω，B不符合题意；电源的电压U＝I（R1+R2）＝ ×（10Ω+10Ω）＝24V，A不符合题意；（2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电流：I大＝＝＝1.5A，此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，则滑动变阻器接入电路中的最小阻值：R2小＝＝＝6Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，C不符合题意；（3）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，则P小＝＝＝14.4W，D符合题意。

故答案为：D。

【分析】由图乙可知，当R2的阻值为10Ω和20Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压.当电压表的示数最大时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电流特点和欧姆定律求出电路中的最大电流，根据串联电路的电压特点求出此时滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，据此得出滑动变阻器接入电路中的阻值范围.当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据电阻的串联和P=UI=求出电路的最小功率.2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

（物理）初三物理电功率试题经典及分析一、电功率选择题1．如下图，灯泡L1和 L2（灯泡中只需有电流就能发光）同样，电源电压小于灯泡的额定电压，且保持不变，开关S 由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】D【分析】【解答】解：开关S 闭合时，电路为灯泡电流表测电路中的电流；当开关S 断开时，灯泡L1的简单电路，电压表测电源的电压，L1和 L2串连，灯泡L2亮起来，电压表测灯泡 L1 两头的电压，电流表测电路中的电流；因串连电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小， D 符合题意；由U=IR 可知，灯泡L1两头的电压变小，即电压表的示数变小， C 不切合题意；因P=UI，且灯泡的亮暗取决于实质功率的大小，因此，灯泡L1的实质功率变小，灯泡L1变暗， A、 B 不切合题意。

故答案为： D。

【剖析】联合电路图，理清开关处于不一样状态时元件的连结方式及电表的丈量对象，第一判断出电路中电阻的变化，依据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两头的电压的变化，即电压表的示数的变化，依据P=UI 可知灯泡实质功率的变化，进一步依据灯泡的亮暗取决于实质功率的大小可知亮暗的变化.2．如下图的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向左滑动时，以下判断正确的选项是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡 L 的亮度不变D. 电压表与电流表A示数比值变小【答案】D【分析】【解答】解：由电路图可知，灯泡L 与滑动变阻器R 串连，电压表V1测电源两头的电压，电压表 V2测 R 两头的电压，电流表测电路中的电流，因电源电压保持不变，因此，滑片挪动时，电压表V1示数不变， A 不切合题意；当滑动变阻器的片P 向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由 I= 可知，电路中的电流变大，即电流表 A 的示数变大，则电压表 V1与电流表 A 示数比值变小， D 切合题意；变阻器接入电路中的电阻变小，由串连电路的分压特色可知，R 两头分得的电压变小，即电压表 V2示数变小， B 不切合题意；电源电压不变， R 两头分得的电压变小，则灯泡L 两头的电压变大，因灯泡的亮暗取决于实质功率的大小，因此，由 P=UI 可知，灯泡的实质功率变大，灯泡变亮， C 不切合题意。
